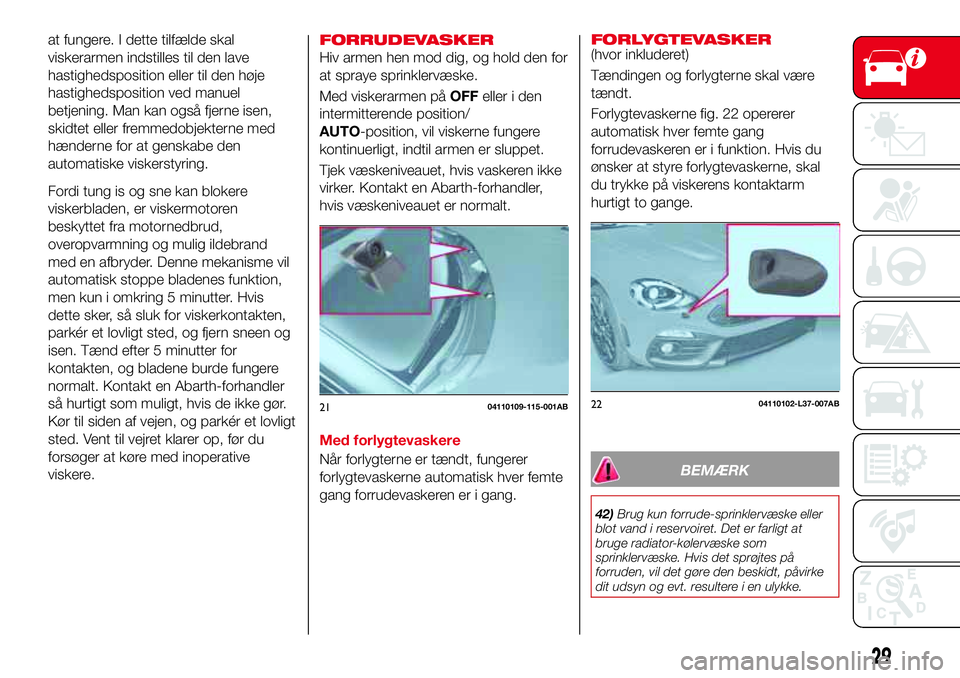

at fungere. I dette tilfælde skal
viskerarmen indstilles til den lave
hastighedsposition eller til den høje
hastighedsposition ved manuel
betjening. Man kan også fjerne isen,
skidtet eller fremmedobjekterne med
hænderne for at genskabe den
automatiske viskerstyring.
Fordi tung is og sne kan blokere
viskerbladen, er viskermotoren
beskyttet fra motornedbrud,
overopvarmning og mulig ildebrand
med en afbryder. Denne mekanisme vil
automatisk stoppe bladenes funktion,
men kun i omkring 5 minutter. Hvis
dette sker, så sluk for viskerkontakten,
parkér et lovligt sted, og fjern sneen og
isen. Tænd efter 5 minutter for
kontakten, og bladene burde fungere
normalt. Kontakt en Abarth-forhandler
så hurtigt som muligt, hvis de ikke gør.
Kør til siden af vejen, og parkér et lovligt
sted. Vent til vejret klarer op, før du
forsøger at køre med inoperative
viskere.FORRUDEVASKER
Hiv armen hen mod dig, og hold den for
at spraye sprinklervæske.
Med viskerarmen påOFFeller i den
intermitterende position/
AUTO-position, vil viskerne fungere
kontinuerligt, indtil armen er sluppet.
Tjek væskeniveauet, hvis vaskeren ikke
virker. Kontakt en Abarth-forhandler,
hvis væskeniveauet er normalt.
Med forlygtevaskere
Når forlygterne er tændt, fungerer
forlygtevaskerne automatisk hver femte
gang forrudevaskeren er i gang.
FORLYGTEVASKER(hvor inkluderet)
Tændingen og forlygterne skal være
tændt.
Forlygtevaskerne fig. 22 opererer
automatisk hver femte gang
forrudevaskeren er i funktion. Hvis du
ønsker at styre forlygtevaskerne, skal
du trykke på viskerens kontaktarm
hurtigt to gange.
BEMÆRK
42)Brug kun forrude-sprinklervæske eller
blot vand i reservoiret. Det er farligt at
bruge radiator-kølervæske som
sprinklervæske. Hvis det sprøjtes på
forruden, vil det gøre den beskidt, påvirke
dit udsyn og evt. resultere i en ulykke.
2104110109-115-001AB2204110102-L37-007AB
29
Page 32 of 220
43)Brug kun forrude-sprinklervæske med
kølervæske under vejrforhold med frost.
Det er farligt at bruge forrude-
sprinklervæske uden kølervæske under
vejrforhold med frost, da det kan fryse fast
på forruden og blokere dit udsyn, hvilket
kan forårsage en ulykke. Sørg desuden for,
at forruden er tilstrækkelig varm ved at
bruge rudevarmeren. før sprinklervæske
sprøjtes på.
44)Sørg for, at enheden er slukket, når
forruden skal gøres ren.VIGTIGT
8)Brug ikke forrudeviskeren til at fjerne sne-
eller islag fra forruden. Under sådanne
forhold kan forrudeviskeren udsættes for en
for stor belastning, og motorbeskyttelsen,
der forhindrer funktionen i nogle få
sekunder, kan udløses. Kontakt en
Abarth-forhandler, hvis funktionen ikke
efterfølgende genskabes, selv efter
køretøjet er genstartet.
9)Brug ikke forrudeviskeren med bladene
løftet op fra forruden.
10)Aktivér ikke regnsensoren, mens
køretøjet vaskes i en automatisk vaskehal.
11)Hvis islag findes på forruden, så sørg
for, at enheden blev ordentligt afbrudt.
KLIMAANLÆG
BETJENINGSTIPS
2)
Betjen klimaanlægget med motoren
kørende.
Efterlad ikke ventilatorens drejeknap
tændt i lang tid med tændingen på
TÆNDT, når motoren ikke kører, for at
forhindre, at batteriet bliver afladet.
Ryd alle forhindringer såsom blade, sne
og is fra kølerhjelmen og luftåbningen i
kølerhjelmens gitter, for at forbedre
systemets effektivitet.
Brug klimaanlægget til at afdugge
vinduerne og affugte luften.
Den recirkulerende tilstand bør bruges,
når man kører igennem tunneller eller i
tæt trafik, eller når man gerne vil holde
udendørs luft ude, for hurtigt at nedkøle
køretøjet indeni.
Brug den udvendige luft-position for
ventilation eller afrimning af forruden.
Åbn vinduerne for at lade varm luft
komme ud, og kør dernæst
klimaanlægget, hvis køretøjet er blevet
parkeret i direkte sollys under varmt
vejr.
Kør klimaanlægget i omkring
10 minutter mindst én gang om
måneden for at holde de interne dele
smurte.
30
LÆR DIN BIL AT KENDE
Page 33 of 220

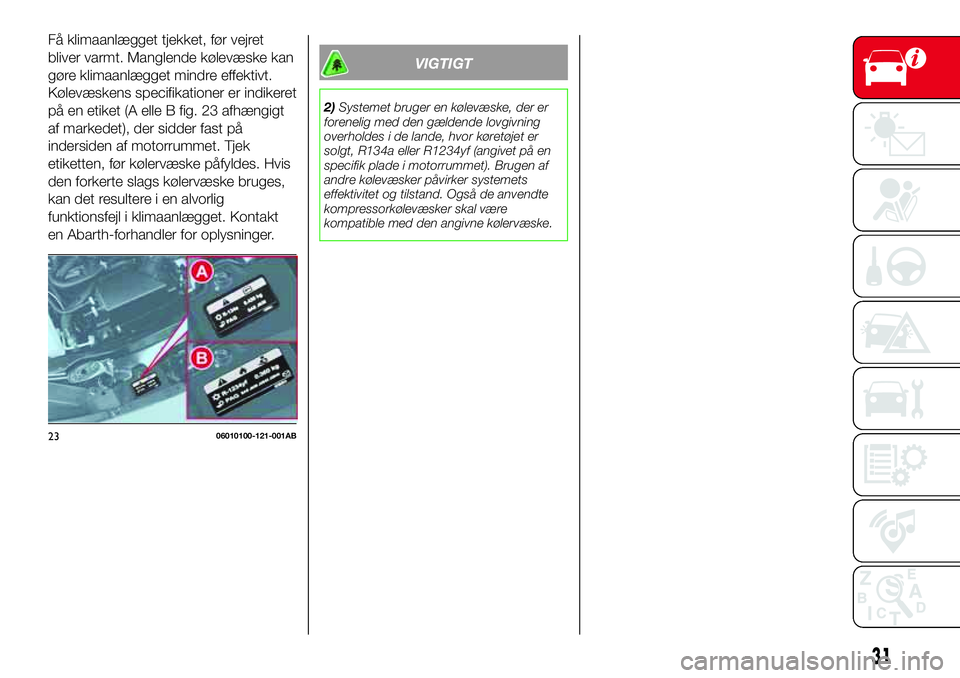

Få klimaanlægget tjekket, før vejret
bliver varmt. Manglende kølevæske kan
gøre klimaanlægget mindre effektivt.
Kølevæskens specifikationer er indikeret
på en etiket (A elle B fig. 23 afhængigt
af markedet), der sidder fast på
indersiden af motorrummet. Tjek
etiketten, før kølervæske påfyldes. Hvis
den forkerte slags kølervæske bruges,
kan det resultere i en alvorlig
funktionsfejl i klimaanlægget. Kontakt
en Abarth-forhandler for oplysninger.
VIGTIGT
2)Systemet bruger en kølevæske, der er
forenelig med den gældende lovgivning
overholdes i de lande, hvor køretøjet er
solgt, R134a eller R1234yf (angivet på en
specifik plade i motorrummet). Brugen af
andre kølevæsker påvirker systemets
effektivitet og tilstand. Også de anvendte
kompressorkølevæsker skal være
kompatible med den angivne kølervæske.
2306010100-121-001AB
31
Page 34 of 220

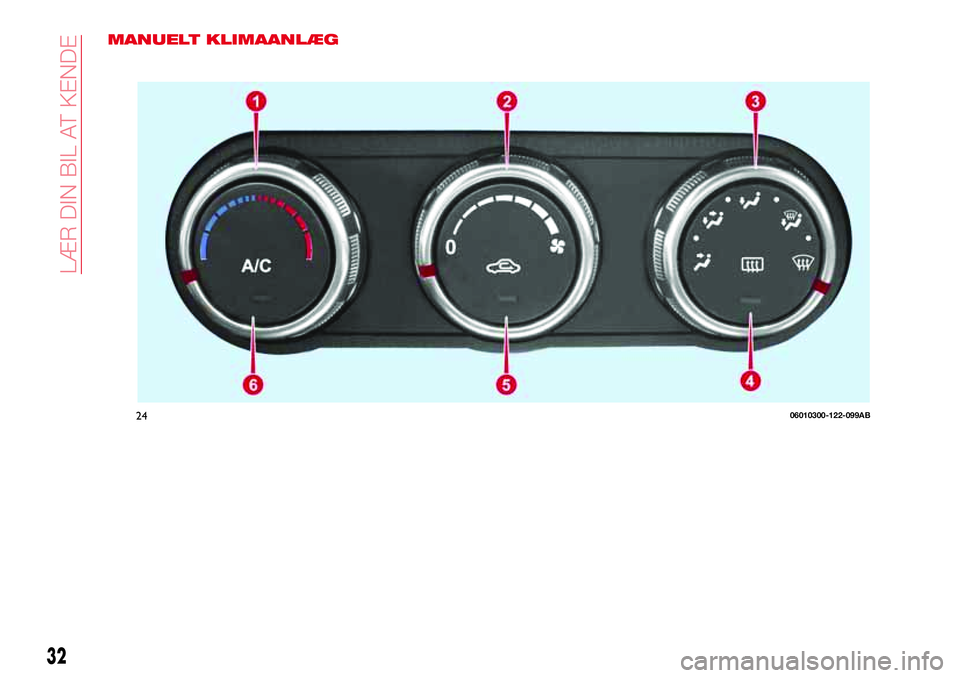

MANUELT KLIMAANLÆG
2406010300-122-099AB
32
LÆR DIN BIL AT KENDE
Page 35 of 220

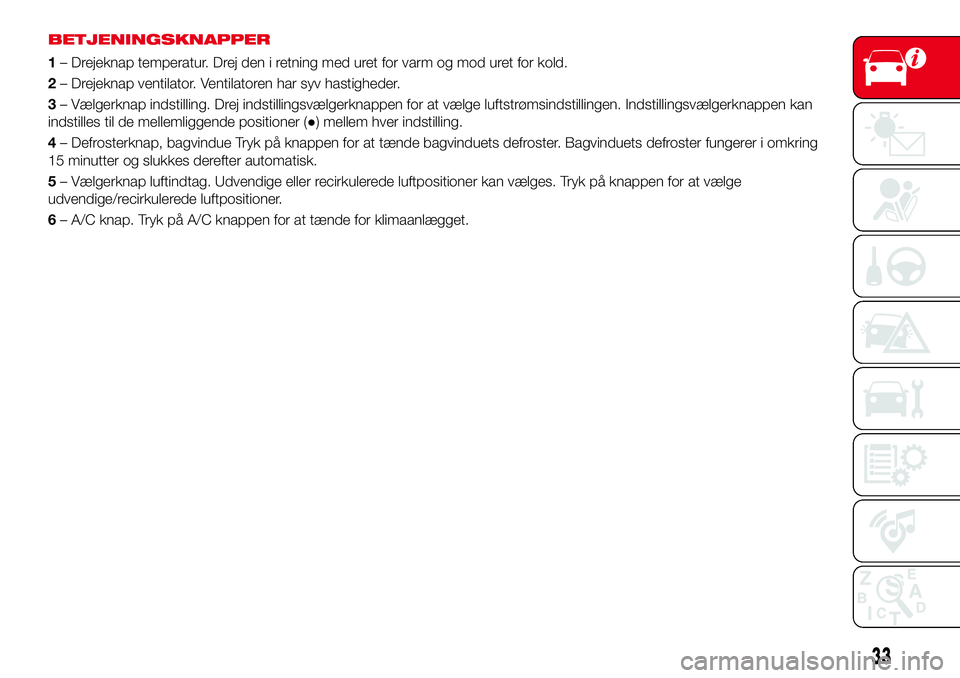

BETJENINGSKNAPPER
1– Drejeknap temperatur. Drej den i retning med uret for varm og mod uret for kold.
2– Drejeknap ventilator. Ventilatoren har syv hastigheder.
3– Vælgerknap indstilling. Drej indstillingsvælgerknappen for at vælge luftstrømsindstillingen. Indstillingsvælgerknappen kan
indstilles til de mellemliggende positioner (●) mellem hver indstilling.
4– Defrosterknap, bagvindue Tryk på knappen for at tænde bagvinduets defroster. Bagvinduets defroster fungerer i omkring
15 minutter og slukkes derefter automatisk.
5– Vælgerknap luftindtag. Udvendige eller recirkulerede luftpositioner kan vælges. Tryk på knappen for at vælge
udvendige/recirkulerede luftpositioner.
6– A/C knap. Tryk på A/C knappen for at tænde for klimaanlægget.
33
Page 36 of 220

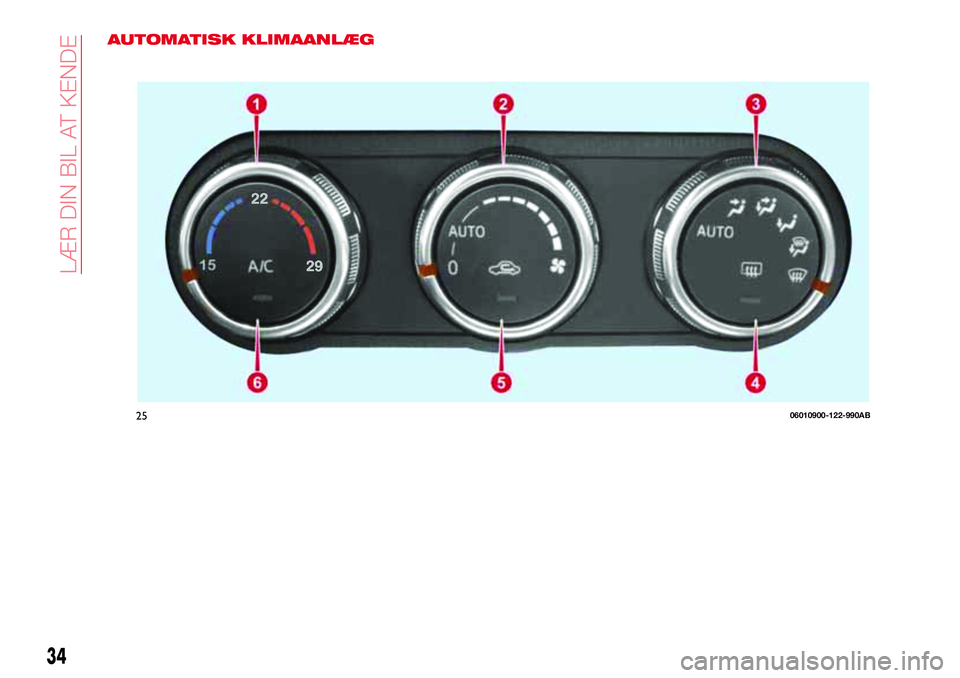

AUTOMATISK KLIMAANLÆG
2506010900-122-990AB
34
LÆR DIN BIL AT KENDE
Page 37 of 220

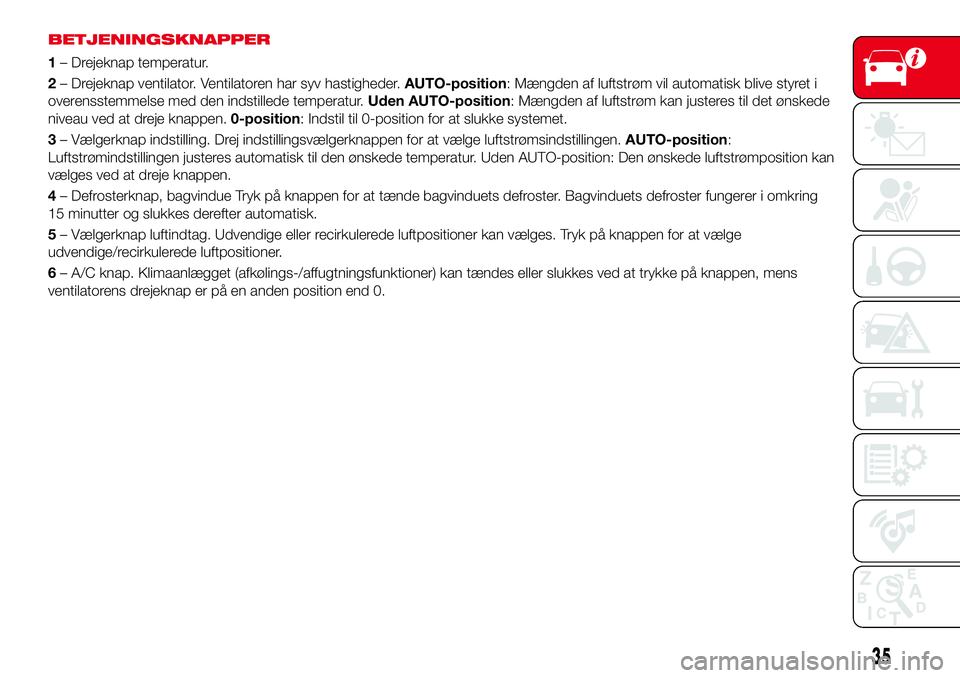

BETJENINGSKNAPPER
1– Drejeknap temperatur.
2– Drejeknap ventilator. Ventilatoren har syv hastigheder.AUTO-position: Mængden af luftstrøm vil automatisk blive styret i
overensstemmelse med den indstillede temperatur.Uden AUTO-position: Mængden af luftstrøm kan justeres til det ønskede
niveau ved at dreje knappen.0-position: Indstil til 0-position for at slukke systemet.
3– Vælgerknap indstilling. Drej indstillingsvælgerknappen for at vælge luftstrømsindstillingen.AUTO-position:
Luftstrømindstillingen justeres automatisk til den ønskede temperatur. Uden AUTO-position: Den ønskede luftstrømposition kan
vælges ved at dreje knappen.
4– Defrosterknap, bagvindue Tryk på knappen for at tænde bagvinduets defroster. Bagvinduets defroster fungerer i omkring
15 minutter og slukkes derefter automatisk.
5– Vælgerknap luftindtag. Udvendige eller recirkulerede luftpositioner kan vælges. Tryk på knappen for at vælge
udvendige/recirkulerede luftpositioner.
6– A/C knap. Klimaanlægget (afkølings-/affugtningsfunktioner) kan tændes eller slukkes ved at trykke på knappen, mens
ventilatorens drejeknap er på en anden position end 0.
35
Page 38 of 220

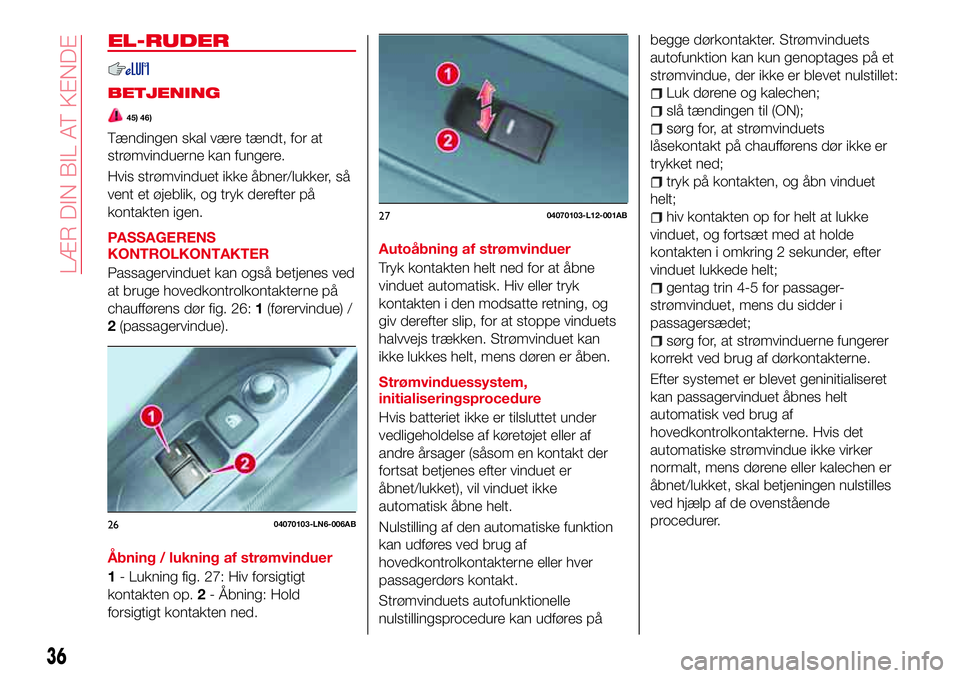

EL-RUDER
BETJENING
45) 46)
Tændingen skal være tændt, for at
strømvinduerne kan fungere.
Hvis strømvinduet ikke åbner/lukker, så
vent et øjeblik, og tryk derefter på
kontakten igen.
PASSAGERENS
KONTROLKONTAKTER
Passagervinduet kan også betjenes ved
at bruge hovedkontrolkontakterne på
chaufførens dør fig. 26:1(førervindue) /
2(passagervindue).
Åbning / lukning af strømvinduer
1- Lukning fig. 27: Hiv forsigtigt
kontakten op.2- Åbning: Hold
forsigtigt kontakten ned.Autoåbning af strømvinduer
Tryk kontakten helt ned for at åbne
vinduet automatisk. Hiv eller tryk
kontakten i den modsatte retning, og
giv derefter slip, for at stoppe vinduets
halvvejs trækken. Strømvinduet kan
ikke lukkes helt, mens døren er åben.
Strømvinduessystem,
initialiseringsprocedure
Hvis batteriet ikke er tilsluttet under
vedligeholdelse af køretøjet eller af
andre årsager (såsom en kontakt der
fortsat betjenes efter vinduet er
åbnet/lukket), vil vinduet ikke
automatisk åbne helt.
Nulstilling af den automatiske funktion
kan udføres ved brug af
hovedkontrolkontakterne eller hver
passagerdørs kontakt.
Strømvinduets autofunktionelle
nulstillingsprocedure kan udføres påbegge dørkontakter. Strømvinduets
autofunktion kan kun genoptages på et
strømvindue, der ikke er blevet nulstillet:
Luk dørene og kalechen;
slå tændingen til (ON);
sørg for, at strømvinduets
låsekontakt på chaufførens dør ikke er
trykket ned;
tryk på kontakten, og åbn vinduet
helt;
hiv kontakten op for helt at lukke
vinduet, og fortsæt med at holde
kontakten i omkring 2 sekunder, efter
vinduet lukkede helt;
gentag trin 4-5 for passager-
strømvinduet, mens du sidder i
passagersædet;
sørg for, at strømvinduerne fungerer
korrekt ved brug af dørkontakterne.
Efter systemet er blevet geninitialiseret
kan passagervinduet åbnes helt
automatisk ved brug af
hovedkontrolkontakterne. Hvis det
automatiske strømvindue ikke virker
normalt, mens dørene eller kalechen er
åbnet/lukket, skal betjeningen nulstilles
ved hjælp af de ovenstående
procedurer.
2604070103-LN6-006AB
2704070103-L12-001AB
36
LÆR DIN BIL AT KENDE
Page 39 of 220

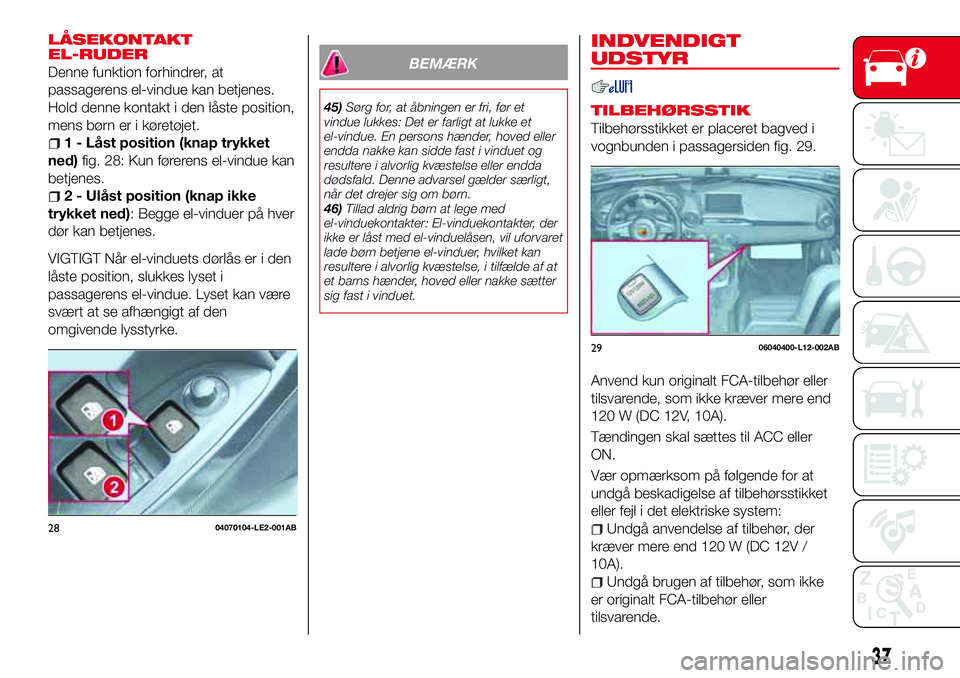

LÅSEKONTAKT
EL-RUDER
Denne funktion forhindrer, at
passagerens el-vindue kan betjenes.
Hold denne kontakt i den låste position,
mens børn er i køretøjet.
1 - Låst position (knap trykket
ned)fig. 28: Kun førerens el-vindue kan
betjenes.
2 - Ulåst position (knap ikke
trykket ned): Begge el-vinduer på hver
dør kan betjenes.
VIGTIGT Når el-vinduets dørlås er i den
låste position, slukkes lyset i
passagerens el-vindue. Lyset kan være
svært at se afhængigt af den
omgivende lysstyrke.
BEMÆRK
45)Sørg for, at åbningen er fri, før et
vindue lukkes: Det er farligt at lukke et
el-vindue. En persons hænder, hoved eller
endda nakke kan sidde fast i vinduet og
resultere i alvorlig kvæstelse eller endda
dødsfald. Denne advarsel gælder særligt,
når det drejer sig om børn.
46)Tillad aldrig børn at lege med
el-vinduekontakter: El-vinduekontakter, der
ikke er låst med el-vinduelåsen, vil uforvaret
lade børn betjene el-vinduer, hvilket kan
resultere i alvorlig kvæstelse, i tilfælde af at
et barns hænder, hoved eller nakke sætter
sig fast i vinduet.
INDVENDIGT
UDSTYR
TILBEHØRSSTIK
Tilbehørsstikket er placeret bagved i
vognbunden i passagersiden fig. 29.
Anvend kun originalt FCA-tilbehør eller
tilsvarende, som ikke kræver mere end
120 W (DC 12V, 10A).
Tændingen skal sættes til ACC eller
ON.
Vær opmærksom på følgende for at
undgå beskadigelse af tilbehørsstikket
eller fejl i det elektriske system:
Undgå anvendelse af tilbehør, der
kræver mere end 120 W (DC 12V /
10A).
Undgå brugen af tilbehør, som ikke
er originalt FCA-tilbehør eller
tilsvarende.
2804070104-LE2-001AB
2906040400-L12-002AB
37
Page 40 of 220
Luk dækslet, når tilbehørsstikket ikke
anvendes for at undgå indtrængen af
genstande og væsker i tilbehørsstikket.
Sørg for at isætte stik korrekt i
tilbehørsstikket.
Undgå at isætte cigarettænderen i
tilbehørsstikket.
Der kan forekomme støj ved
lydafspilningen på enheden, der er
tilsluttet tilbehørsstikket.
Bilens elektriske system kan blive
påvirket og forårsage, at
advarselslampen lyser, afhængigt af
enheden, der er tilsluttet tilbehørsstikket
Frakobl det tilsluttede udstyr og
kontrollér, at problemet er løst. Hvis
problemet er løst, fjern udstyret fra
tilbehørsstikket og slå tændingen fra.
Hvis problemet ikke er løst, kontakt en
Abarth-forhandler.
VIGTIGT Undgå anvendelse af
tilbehørsstikket i længere perioder med
motoren slukket eller i tomgang for at
undgå, at batteriet aflades.
BAGKLAP
ÅBNING
47) 48)
VIGTIGT Fjern evt. sne og is, der har
samlet sig på bagklappen, før du åbner
den. Ellers kan bagklappen lukke under
sneens og isens vægt og resultere i
kvæstelse.
VIGTIGT Vær forsigtig, når du åbner og
lukker bagklappen under stærke vinde.
Hvis et stærkt vindstød blæser mod
bagklappen, kan den lukke pludseligt
og forårsage kvæstelse.
VIGTIGT Åbn bagklappen helt, og sørg
for, at den forbliver åben. Hvis
bagklappen kun åbnes delvist, kan den
smække i pga. en vibration eller
vindstød og forårsage kvæstelse.
VIGTIGT Sluk for motoren ved
pålæsning eller aflastning af bagage i
bagklappen. Ellers kan du blive brændt
af varmen fra udstødningsgassen.
Brug fjernudløserknappen
(hvor inkluderet)
Lås op for dørene og bagklappen, tryk
dernæst på den el-betjente
bagklapåbner fig. 30, og løft den op,
når låsen udløses.
BEMÆRKMed den avanceredenøgleløse funktion: En lukket bagklap
kan også åbnes, mens nøglen bæres.
Med den avancerede nøgleløse
funktion
En lukket bagklap kan også åbnes,
mens nøglen bæres.
Når bagklappen åbnes med dørene
låst, kan det tage nogle få sekunder, før
bagklappens lås udløses, efter den
el-betjente bagklapåbner trykkes ned.
Bagklappen kan lukkes, når dørene
låses med nøglen siddende i køretøjet.
Dog kan bagklappen åbnes ved at
trykke den el-betjente bagklapåbner
ned for at forhindre at låse nøglen inde i
køretøjet. Hvis bagklappen ikke kan
åbnes på trods af denne procedure, så
tryk på den el-betjente bagklapåbner
for helt at åbne bagklappen, efter
denne er skubbet helt ned.
Hvis køretøjets batteri er dødt, eller der
3004030201-12A-001AB
38
LÆR DIN BIL AT KENDE
