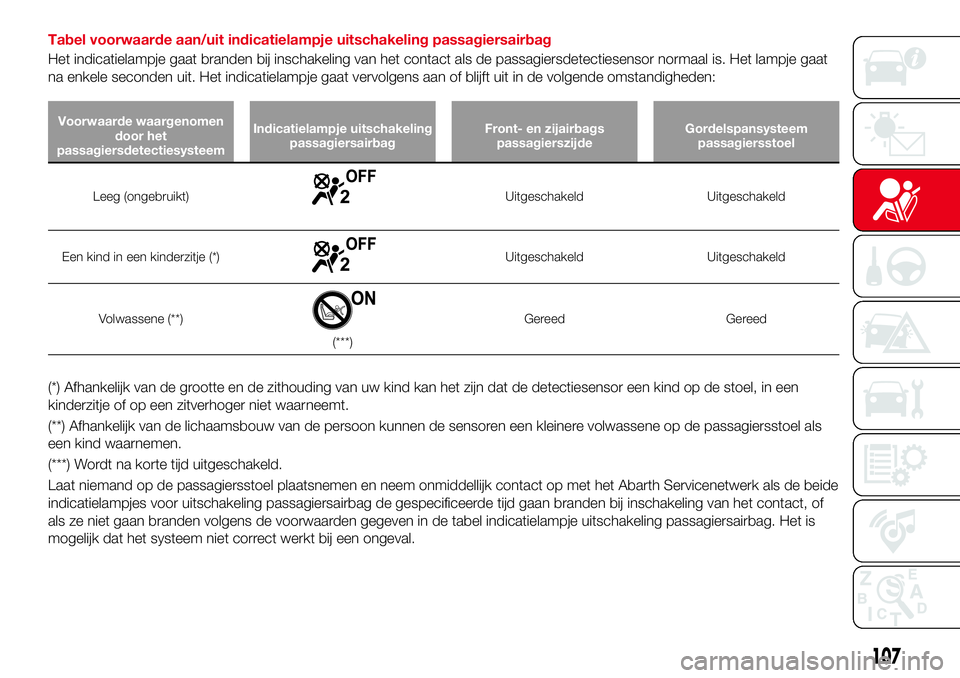

Tabel voorwaarde aan/uit indicatielampje uitschakeling passagiersairbag
Het indicatielampje gaat branden bij inschakeling van het contact als de passagiersdetectiesensor normaal is. Het lampje gaat
na enkele seconden uit. Het indicatielampje gaat vervolgens aan of blijft uit in de volgende omstandigheden:
Voorwaarde waargenomen
door het
passagiersdetectiesysteemIndicatielampje uitschakeling
passagiersairbagFront- en zijairbags
passagierszijdeGordelspansysteem
passagiersstoel
Leeg (ongebruikt)Uitgeschakeld Uitgeschakeld
Een kind in een kinderzitje (*)
Uitgeschakeld Uitgeschakeld
Volwassene (**)
(***)Gereed Gereed
(*) Afhankelijk van de grootte en de zithouding van uw kind kan het zijn dat de detectiesensor een kind op de stoel, in een
kinderzitje of op een zitverhoger niet waarneemt.
(**) Afhankelijk van de lichaamsbouw van de persoon kunnen de sensoren een kleinere volwassene op de passagiersstoel als
een kind waarnemen.
(***) Wordt na korte tijd uitgeschakeld.
Laat niemand op de passagiersstoel plaatsnemen en neem onmiddellijk contact op met het Abarth Servicenetwerk als de beide
indicatielampjes voor uitschakeling passagiersairbag de gespecificeerde tijd gaan branden bij inschakeling van het contact, of
als ze niet gaan branden volgens de voorwaarden gegeven in de tabel indicatielampje uitschakeling passagiersairbag. Het is
mogelijk dat het systeem niet correct werkt bij een ongeval.
107

118)Plaats geen voorwerpen op of rond
het gebied waar de airbags van de
bestuurder en de bijrijder worden
opgeblazen. Het is zeer gevaarlijk om een
voorwerp aan de airbagmodules van de
bestuurder en bijrijder te bevestigen of om
er iets voor te plaatsen. Bij een ongeluk kan
een voorwerp het opblazen van de airbag
verhinderen en de inzittende verwonden.
119)Plaats geen voorwerpen op of rond
het gebied waar de zijairbags worden
opgeblazen. Het aanbrengen van
voorwerpen op de zitting waarbij de
buitenkant van de zitting wordt bedekt is
gevaarlijk. Bij een ongeluk kan het
voorwerp de zijairbag hinderen. Deze wordt
opgeblazen aan de buitenzijde van de
stoelen en de extra bescherming van de
zijairbag kan teniet worden gedaan of de
airbag kan op een gevaarlijke manier
opblazen. Bovendien kan de airbag stuk
gaan en gas vrijgeven. Hang geen netjes,
kaarthouders of rugzakken met zijriemen
aan de stoelen. Plaats nooit stoelbekleding
in de stoelen. Houd de zijairbagmodules
altijd vrij zodat deze in het geval van een
aanrijding in de zijkant kunnen worden
opgeblazen.
120)Raak de onderdelen van het
aanvullende veiligheidssysteem niet aan
nadat de airbags zijn opgeblazen. Het is
gevaarlijk om de onderdelen van het
aanvullende veiligheidssysteem aan te
raken nadat de airbags zijn opgeblazen.
Deze zijn net na het opblazen zeer heet. U
kunt brandwonden oplopen.121)Installeer geen front-end apparatuur in
uw auto. Het installeren van front-end
apparatuur, zoals een beschermingsbalk
aan de voorkant (kangoeroebalk,
koeienvanger, duwbalk of gelijksoortige
apparatuur), sneeuwploeg of lieren, is
gevaarlijk. Het botssensorsysteem van de
airbags kan hierdoor worden beïnvloed. Dit
kan ertoe leiden dat airbags onverwacht
worden opgeblazen, of verhinderen dat de
airbags tijdens een ongeluk worden
opgeblazen. Inzittenden kunnen ernstig
letsel oplopen.
122)Wijzig de ophanging niet. Het is
gevaarlijk de ophanging van het voertuig te
wijzigen. Als de hoogte of de ophanging
van het voertuig wordt gewijzigd, kan een
botsing niet nauwkeurig worden
gedetecteerd waardoor de airbags
incorrect of onverwacht worden
opgeblazen, hetgeen ernstig letsel kan
veroorzaken.123)Wijzig de portieren niet en laat
benodigde reparaties uitvoeren. Raadpleeg
hiervoor altijd een expert: wij raden u aan
de schade aan een portier te laten
opnemen door een dealer van het Abarth
Servicenetwerk. Het wijzigen van portieren
en het niet laten uitvoeren van benodigde
reparaties is gevaarlijk. Elk portier beschikt
over een sensor voor zijdelingse botsingen
als onderdeel van het aanvullende
veiligheidssysteem. Als er gaten in een
portier worden geboord, als een speaker
uit het portier wordt verwijderd of als een
beschadigd portier niet wordt gerepareerd,
kan dit een nadelige invloed op de sensor
hebben waardoor deze de druk van een
botsing in de flank niet nauwkeurig kan
detecteren. Als een sensor een botsing in
de flank niet detecteert, kan het zijn dat de
zijairbags en de gordelspanners niet naar
behoren werken, hetgeen kan leiden tot
ernstig letsel van de inzittenden.
109

124)Voer geen wijzigingen uit aan het
aanvullende veiligheidssysteem. Het
wijzigen van de onderdelen of de
bedrading van het aanvullende
veiligheidssysteem is gevaarlijk. U kunt dit
onbedoeld activeren of onwerkbaar maken.
Voer geen wijzigingen uit aan het
aanvullende veiligheidssysteem. Dit omvat
het installeren van lijsten, insignes of
andere zaken op de airbagmodules. Het
omvat tevens het installeren van extra
elektrische apparatuur op of bij
systeemonderdelen of bedrading. Neem
contact op met een expert: het Abarth
Servicenetwerk kan u de specialistische
hulp bieden die nodig is bij het verwijderen
en installeren van stoelen. Het is belangrijk
de bedrading en aansluitingen van de
airbag te beschermen om ervoor te zorgen
dat de airbags niet onverwacht worden
opgeblazen en dat voor het
passagiersdetectiesysteem en de stoelen
een onbeschadigde airbagaansluiting
wordt gehandhaafd.
125)Plaats geen bagage of andere
voorwerpen onder de stoelen. Het plaatsen
van bagage of andere voorwerpen onder
de stoelen is gevaarlijk. De essentiële
onderdelen van het aanvullende
veiligheidssysteem kunnen beschadigd
raken, en in het geval van een botsing in de
flank worden de airbags mogelijk niet
opgeblazen, hetgeen kan leiden tot
overlijden of ernstig letsel van de
inzittenden. Ter voorkoming van schade
aan de essentiële onderdelen van het
aanvullende veiligheidssysteem wordt u
verzocht geen bagage of andere
voorwerpen onder de stoelen te plaatsen.126)Gebruik geen voertuig met
beschadigde
airbag-/gordelspanneronderdelen.
Verbruikte of beschadigde airbag-/
gordelspanneronderdelen moeten worden
vervangen na een botsing waarbij deze zijn
opgeblazen of beschadigd. Alleen een
gekwalificeerde reparateur, bij voorkeur een
dealer van het Abarth Servicenetwerk, kan
deze systemen volledig beoordelen en
vaststellen of zij bij een eventuele volgende
botsing zullen werken. Rijden met een
verbruikte of beschadigde airbag of
gordelspanner biedt u niet de benodigde
bescherming in het geval van een
eventueel volgend ongeluk, hetgeen kan
leiden tot ernstig letsel of de dood.
127)Verwijder de interne delen van de
airbag niet. Het is gevaarlijk onderdelen
zoals de stoelen, de voorzijde van het
instrumentenpaneel, het stuurwiel waarin
zich onderdelen van de airbags of
sensoren bevinden, te verwijderen. Deze
onderdelen bevatten belangrijke
componenten van de airbag. De airbag kan
onverwacht worden geactiveerd en ernstig
letsel veroorzaken. Laat deze onderdelen
altijd door een dealer van het Abarth
Servicenetwerk verwijderen.128)Laat geen passagier op de
passagiersstoel plaatsnemen met een
postuur dat het voor de classificatiesensor
voor inzittenden moeilijk maakt de
inzittende op de juiste wijze te detecteren.
Het is gevaarlijk een passagier op de
passagiersstoel te laten plaatsnemen met
een postuur dat het voor de
classificatiesensor voor inzittenden moeilijk
maakt de inzittende op de juiste wijze te
detecteren. Indien de classificatiesensor
voor inzittenden de passagier op de
passagiersstoel niet correct kan
detecteren, kunnen de front- en zijairbags
en het gordelspansysteem niet werken
(opblazing) of onverwacht worden
geactiveerd (opblazing). De passagier heeft
dan niet de aanvullende bescherming van
de airbags of de onverwachte werking
(opblazing) van de airbags kan leiden tot
ernstig letsel of de dood.
110
VEILIGHEID

129)Onder de volgende omstandigheden
kan de classificatiesensor voor inzittenden
de passagier op de passagiersstoel niet
correct detecteren en kan het
opblazen/niet-opblazen van de airbags niet
worden gecontroleerd zoals wordt
aangegeven op het voorwaarde diagram
van het deactivatielampje UIT van de
airbag van de passagier. Bijvoorbeeld:
bagage of andere voorwerpen onder de
passagiersstoel of tussen de
passagiersstoel en de bestuurdersstoel
waarbij de onderkant van de
passagiersstoel omhoog komt / Een
voorwerp zoals een zittingskussen op de
passagiersstoel of achter de rug van de
passagier / Zittingsbekleding op de
passagiersstoel / Bagage of andere
voorwerpen op de stoel met een kind in
een kinderzitje / Als de stoel is gewassen /
Als er vloeistof op de stoel terecht is
gekomen / Als de passagiersstoel naar
achteren is verschoven, waarbij deze tegen
bagage of andere voorwerpen drukt /
Bagage of andere voorwerpen tussen de
passagiersstoel en de bestuurdersstoel /
Een elektrisch apparaat op de
passagiersstoel. De front- en zijairbags en
het gordelspansysteem worden
gedeactiveerd als het indicatielampje UIT
van de airbag van de passagiersstoel
brandt.BELANGRIJK
22)Plaats geen scherpe voorwerpen of
zware bagage op de zitting van de stoel,
om de correcte activering van de
frontairbag te waarborgen en schade aan
de sensor in de stoel te voorkomen. Mors
geen vloeistoffen op of onder de stoelen.
23)Om te zorgen voor een juiste werking
van de sensoren dient u altijd het volgende
te doen: schuif de stoel zover mogelijk naar
achteren en zit altijd rechtop met de rug
tegen de rugleuning en met de
veiligheidsgordel aangebracht. Zet uw kind
in een kinderzitje en verplaats de
passagiersstoel zo ver mogelijk naar
achteren als u uw kind op de
passagiersstoel plaatst, binnen de positie
waarin het kinderzitje geïnstalleerd kan
worden.
VOERTUIGGEGEVENS
REGISTREREN
Dit voertuig is uitgerust met een
computer die de volgende belangrijke
voertuiggegevens verbonden aan de
bedieningselementen, de werking en
andere rijomstandigheden van het
voertuig registreert.
Geregistreerde gegevens
Voertuigomstandigheden, zoals de
motor- en voertuigsnelheid.
Rijomstandigheden zoals de gas- en
rempedalen en informatie over de
omgevingsomstandigheden waarin met
het voertuig werd gereden.
Informatie over de diagnostiek van
storingen van elke computer in het
voertuig.
Informatie verbonden aan de
bedieningselementen van andere
computers in het voertuig.
De geregistreerde gegevens kunnen
afhankelijk van de versie van het
voertuig en de optionele uitrusting
variëren. Stem en beelden worden niet
geregistreerd.
Gegevensverwerking
FCA en diens onderaannemingen
kunnen de geregistreerde gegevens
verwerven en gebruiken voor de
diagnostiek van de storingen van het
voertuig, onderhoud en ontwikkeling en
111

de verbetering van de kwaliteit.
FCA zal de verworven gegevens niet
aan derden bekend maken of
overhandigen, tenzij:
goedkeuring van de voertuigeigenaar
(of goedkeuring van de
voertuigverhuurder en -huurder) is
verkregen;
hier officieel door de politie of andere
rechtshandhavingsinstanties om wordt
gevraagd;
voor de statistische verwerking door
een onderzoeksinstituut na de
gegevens zo te hebben verwerkt dat de
voertuigeigenaar niet langer
geïdentificeerd kan worden.
CONSTANTE
BEWAKING
De volgende componenten van de
airbagsystemen en de actieve
motorkap worden door een
diagnosesysteem bewaakt:
Botsingsensoren en diagnosemodule
(SAS-unit)
Frontairbagsensoren
Airbagmodules
Zijbotsingsensoren
Waarschuwingslampje
airbag/gordelspansysteem
Gordelspanners
Desbetreffende bedrading
Indicatielampje uitschakeling
passagiersairbag
Passagiersdetectiesensor
Passagiersdetectiemodule (indien
aanwezig)
Actieve motorkapsensoren
Actieve motorkapmodules
Waarschuwingslampje actieve
motorkap
De diagnosemodule bewaakt continu
de gereedheid van het systeem. Dit
begint bij inschakeling van het contact
en duurt voort zolang met het voertuig
wordt gereden.
112
VEILIGHEID

STARTEN EN RIJDEN
Laten we eens kijken naar het "hart" van
het voertuig: dan kunt u zien hoe u het
potentieel ervan optimaal kunt
benutten.
We zullen u laten zien hoe u het
voertuig in elke situatie veilig kunt
besturen, zodat het een echt "maatje"
voor u kan zijn, waarbij het comfort en
de portefeuille niet vergeten worden.DE MOTOR STARTEN.........114
PARKEREN................114
PARKEERREM..............115
HANDGESCHAKELDE
VERSNELLINGSBAK..........116
AUTOMATISCHE
VERSNELLINGSBAK..........117
SPORT MODUS.............121
CRUISE-CONTROL...........122
SNELHEIDSBEGRENZER.......125
PARKEERSENSORSYSTEEM. . . .128
TANKEN..................130
CAMERA ACHTER (PARKVIEW
ACHTERUITRIJCAMERA).......132
EEN AANHANGER TREKKEN. . . .136
113

HANDGESCHAKELDE
VERSNELLINGSBAK
136) 137) 138)
25)
Om de versnellingen in te schakelen,
druk het koppelingspedaal volledig in
en schakel de hendel in de gewenste
stand. Het schema is aangegeven op
de pookknop fig. 85.
Druk het koppelingspedaal tijdens het
schakelen volledig in en laat het
vervolgens langzaamaan opkomen.
Uw voertuig is uitgerust met een
inrichting die voorkomt dat per ongeluk
naar R (achteruit) geschakeld kan
worden. Druk de versnellingspook in en
schakel naar R.
Als het schakelen naar R moeilijk
verloopt, schakel dan naar de vrijstand,laat het koppelingspedaal los en
probeer het opnieuw.
Met parkeersensorsysteem
Het parkeersensorsysteem wordt
geactiveerd en u hoort een pieptoon als
de versnellingspook naar R wordt
verplaatst terwijl het contact is
ingeschakeld.
BELANGRIJK Houd uw voet nooit op
het koppelingspedaal, tenzij tijdens het
schakelen. Gebruik de koppeling nooit
om het voertuig op een opwaartse
helling staande te houden. Door met de
koppeling ingedrukt te rijden wordt de
koppeling aan zinloze slijtage en
schade blootgesteld.
BELANGRIJK Verricht geen overmatige
zijwaartse kracht op de
versnellingspook terwijl u van de 5
e
naar de 4eversnelling terugschakelt.
Daardoor kan ongewenst de 2e
worden ingeschakeld en schade aan de
versnellingsbak worden veroorzaakt.
BELANGRIJK Verzeker u ervan dat het
voertuig volledig tot stilstand is
gekomen, alvorens naar R te
schakelen. Door naar R te schakelen
terwijl het voertuig rijdt kan schade aan
de versnellingsbak worden veroorzaakt.
BELANGRIJK De achteruit kan
uitsluitend bij stilstaand voertuig wordeningeschakeld. Wacht bij lopende motor
minstens 2 seconden met het
koppelingspedaal helemaal ingedrukt,
alvorens de achteruit in te schakelen
om beschadiging aan de tandwielen te
voorkomen.
BELANGRIJK
136)Trap het koppelingspedaal helemaal in
om op de juiste wijze te schakelen. Om die
reden mag er niets op de vloer onder de
pedalen liggen. Zorg dat de vloermat altijd
vlak ligt en de beweging van de pedalen
niet hindert.
137)Rem niet plotseling op de motor af op
glad wegdek of bij hoge snelheid. Door
terug te schakelen op een nat, besneeuwd
of bevroren wegdek of bij rijden op hoge
snelheid zal de motor plotseling worden
afgeremd. Dit is gevaarlijk. Door de
plotselinge verandering in de snelheid van
de banden kunnen de banden gaan
slippen. Daardoor kan de controle over het
voertuig verloren gaan en een ongeval
worden veroorzaakt.
138)Laat de versnellingspook altijd op 1 of
R en activeer de parkeerrem wanneer u het
voertuig onbewaakt achterlaat. Anders kan
het voertuig gaan rollen en een ongeval
veroorzaken.
8505987654-12A-001AB
116
STARTEN EN RIJDEN

snelheid van het voertuig toeneemt, ook
al bent u van plan om de automatische
versnellingsbak als een traditionele
automaat te gebruiken. Ga na of u de
handgeschakelde stand niet ongewenst
heeft ingeschakeld, als u opmerkt dat
de motorsnelheid stijgt of u de motor
hoort loeien.
POSITIES
VERSNELLINGSPOOK
P (Parkeren)
139) 140)
P vergrendelt de versnellingsbak en
voorkomt dat de achterwielen kunnen
draaien. De selectiehendel moet op P of
N zijn geplaatst om de startmotor te
kunnen inschakelen.
BELANGRIJK Door tijdens het rijden
met het voertuig naar P, N of R te
schakelen kan schade aan uw
versnellingsbak worden veroorzaakt.
BELANGRIJK Door naar een versnelling
voor- of achteruit te schakelen terwijl de
motor een toerental maakt dat hoger
dan stationair is, kan schade aan de
versnellingsbak worden veroorzaakt.
R (Achteruitversnelling)
In R rijdt het voertuig uitsluitend
achteruit. U moet volledig stilstaan
alvorens van of naar R te schakelen,tenzij onder bijzondere
omstandigheden.
Met het parkeersensorsysteem: het
parkeersensorsysteem wordt
geactiveerd en u hoort een pieptoon als
de selectiehendel naar R wordt
verplaatst terwijl het contact is
ingeschakeld.
N (Vrijstand)
141)
In N zijn de wielen en de
versnellingsbak niet geblokkeerd. Het
voertuig kan vrijuit rollen, ook op de
kleinste helling, tenzij de parkeerrem of
de remmen geactiveerd zijn.
BELANGRIJK Schakel niet over naar N
terwijl het voertuig rijdt. Daardoor kan
de versnellingsbak beschadigd raken.
Activeer de parkeerrem of trap het
rempedaal in voordat u de
selectiehendel vanuit N verplaatst, om
te voorkomen dat het voertuig
onverwachts kan gaan rollen.
D (Rijden)
D is de normale rijstand. De
versnellingsbak zal vanuit stilstand
automatisch langs 6 versnellingen
schakelen.
M (Handgeschakeld)
M is de stand voor de
handgeschakelde versnelling. Met deselectiehendel kan worden door- of
teruggeschakeld. Raadpleeg
“Handgeschakelde stand”.
VERSNELLINGSVERG
RENDELING
De versnellingsvergrendeling voorkomt
dat de selectiehendel niet uit P kan
worden verplaatst, tenzij het rempedaal
wordt ingedrukt.
Verplaatsen vanuit P:
houd het rempedaal ingedrukt;
de motor starten;
houd de ontgrendelknop ingedrukt;
verplaatst de selectiehendel.
De selectiehendel kan niet vanuit P
worden verplaatst wanneer het contact
is geplaatst op ACC of is uitgeschakeld.
Het contact kan niet worden
uitgeschakeld als de selectiehendel niet
op P is geplaatst.
UITSCHAKELING
VERSNELLINGSVERG
RENDELING
Blijf het rempedaal ingedrukt houden
als de selectiehendel tijdens het
schakelen niet vanuit P verplaatst kan
worden.
Ga als volgt te werk:
verwijder de kap over de
uitschakeling van de
versnellingsbakvergrendeling met een
platte schroevendraaier die u met een
lap heeft omwikkeld fig. 87;
118
STARTEN EN RIJDEN

150)Verifieer altijd of de omgeving veilig is
alvorens de instelbare snelheidsbegrenzer
in te stellen. De voertuigsnelheid neemt af
tot de ingestelde snelheid als de ingestelde
snelheid lager dan de actuele
voertuigsnelheid is. Verifieer of de
omgeving veilig is en bewaar een veilige
afstand tot de voertuigen voor en achter u.PARKEERSENSOR
SYSTEEM
(indien aanwezig)
151) 152)
26) 27) 28)
Het parkeersensorsysteem maakt
gebruik van 4 ultrasoonsensoren
(2 sensoren achter en 2 hoeksensoren
achter) fig. 96 die tijdens het parkeren
van het voertuig in een garage of
inparkeren met de versnellingspook
(handgeschakelde versnellingsbak)/
selectiehendel (automatische
versnellingsbak) in achteruit (R)
obstakels rondom het voertuig
waarnemen.
DETECTIEGEBIED VAN
DE SENSOREN
De sensoren nemen obstakels binnen
het volgende bereik waar:
Detectiegebied zijkant: circa
50 cm
Detectiegebied achterkant: circa
150 cm
WERKING VAN HET
SYSTEEM
De pieptoon wordt geactiveerd en het
systeem kan worden gebruikt als het
contact op ON wordt gedraaid en de
versnellingspook (handgeschakelde
versnellingsbak)/selectiehendel
(automatische versnelling) naar
achteruit (R) wordt geschakeld.
9605200100-121-001AB
128
STARTEN EN RIJDEN

BELANGRIJK
151)Vertrouw nooit alleen op het
parkeersensorsysteem en bevestig visueel
de veiligheid van de ruimte rondom uw
voertuig terwijl u rijdt. Dit systeem kan de
bestuurder bijstaan bij het voor- en
achteruit tijden met het voertuig tijdens het
parkeren. Het waarnemingsbereik van de
sensoren is beperkt. Daarom kan een
ongeval worden veroorzaakt als u tijdens
het rijden uitsluitend op het systeem
vertrouwt. Bevestig altijd visueel de
veiligheid van de ruimte rondom uw
voertuig terwijl u rijdt.
152)De verantwoordelijkheid voor het
parkeren en andere mogelijk gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen andere
mensen (vooral kinderen) of dieren
aanwezig zijn op het parcours dat u af wilt
leggen. De parkeersensoren dienen als
hulp voor de bestuurder, die echter nooit
zijn aandacht mag laten verslappen tijdens
potentieel gevaarlijke manoeuvres, ook al
worden ze met lage snelheden verricht.
BELANGRIJK
26)Werkzaamheden aan bumper in de
zone van de sensoren mogen uitsluitend
uitgevoerd worden door het
Servicenetwerk. Werkzaamheden aan de
bumper die niet goed worden uitgevoerd,
kunnen de werking van de sensoren in
gevaar brengen.27)Voor het overspuiten van de bumpers
of eventueel bijwerken van de laklaag in de
zone van de sensoren, dient men zich
uitsluitend tot het Servicenetwerk te
wenden. Het verkeerd opbrengen van de
lak kan de werking van de parkeersensoren
negatief beïnvloeden.
28)Voor een correcte werking van het
systeem mogen de sensoren nooit bevuild
zijn met modder, vuil, sneeuw of ijs. Zorg
ervoor dat ze tijdens het reinigen niet
gekrast of beschadigd worden. Vermijd het
gebruik van droge, ruwe of harde doeken.
De sensoren moeten met schoon water
worden gewassen, waaraan eventueel
autoshampoo is toegevoegd. Wanneer
speciale reinigingsapparaten worden
gebruikt, zoals stoomreinigers of
hogedrukreinigers, reinig dan de sensoren
zeer snel en houd de straal op minstens
10 cm afstand.
129
