Abarth 124 Spider 2016 Instrukcja obsługi (in Polish)

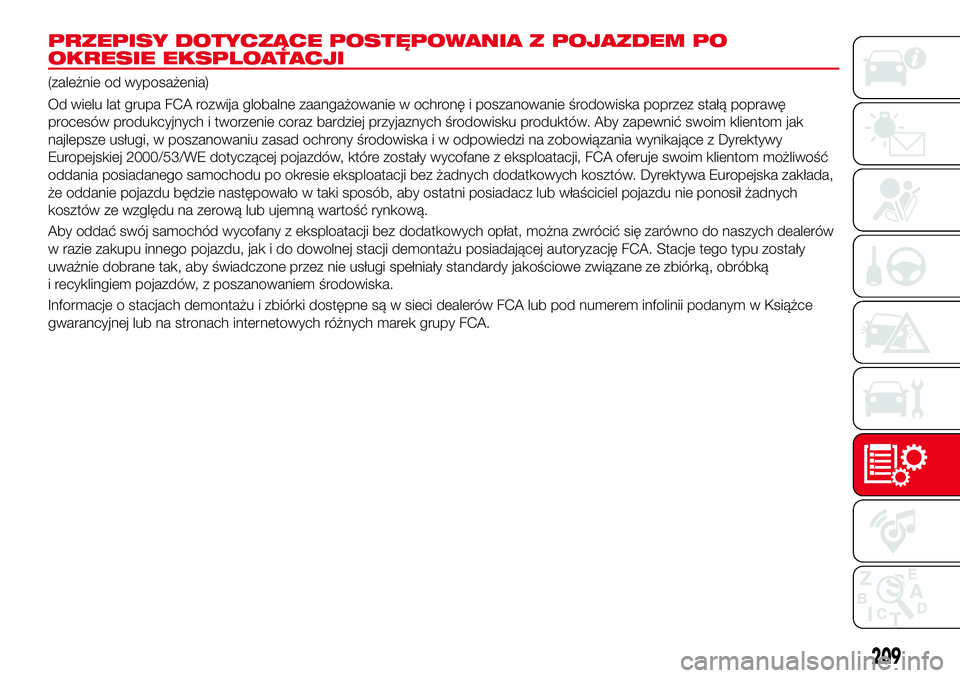

PRZEPISY DOTYCZĄCE POSTĘPOWANIA Z POJAZDEM PO
OKRESIE EKSPLOATACJI
(zależnie od wyposażenia)
Od wielu lat grupa FCA rozwija globalne zaangażowanie w ochronę i poszanowanie środowiska poprzez stałą poprawę
procesów produkcyjnych i tworzenie coraz bardziej przyjaznych środowisku produktów. Aby zapewnić swoim klientom jak
najlepsze usługi, w poszanowaniu zasad ochrony środowiska i w odpowiedzi na zobowiązania wynikające z Dyrektywy
Europejskiej 2000/53/WE dotyczącej pojazdów, które zostały wycofane z eksploatacji, FCA oferuje swoim klientom możliwość
oddania posiadanego samochodu po okresie eksploatacji bez żadnych dodatkowych kosztów. Dyrektywa Europejska zakłada,
że oddanie pojazdu będzie następowało w taki sposób, aby ostatni posiadacz lub właściciel pojazdu nie ponosił żadnych
kosztów ze względu na zerową lub ujemną wartość rynkową.
Aby oddać swój samochód wycofany z eksploatacji bez dodatkowych opłat, można zwrócić się zarówno do naszych dealerów
w razie zakupu innego pojazdu, jak i do dowolnej stacji demontażu posiadającej autoryzację FCA. Stacje tego typu zostały
uważnie dobrane tak, aby świadczone przez nie usługi spełniały standardy jakościowe związane ze zbiórką, obróbką
i recyklingiem pojazdów, z poszanowaniem środowiska.
Informacje o stacjach demontażu i zbiórki dostępne są w sieci dealerów FCA lub pod numerem infolinii podanym w Książce
gwarancyjnej lub na stronach internetowych różnych marek grupy FCA.
209

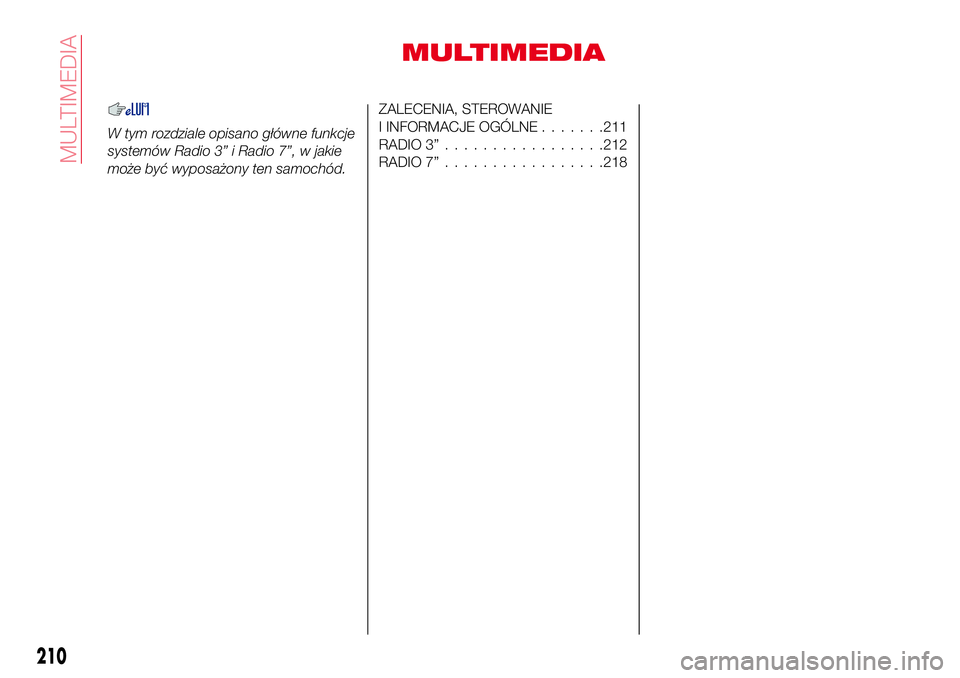

MULTIMEDIA
W tym rozdziale opisano główne funkcje
systemów Radio 3” i Radio 7”, w jakie
może być wyposażony ten samochód.
ZALECENIA, STEROWANIE
I INFORMACJE OGÓLNE.......211
RADIO 3”.................212
RADIO 7”.................218
210

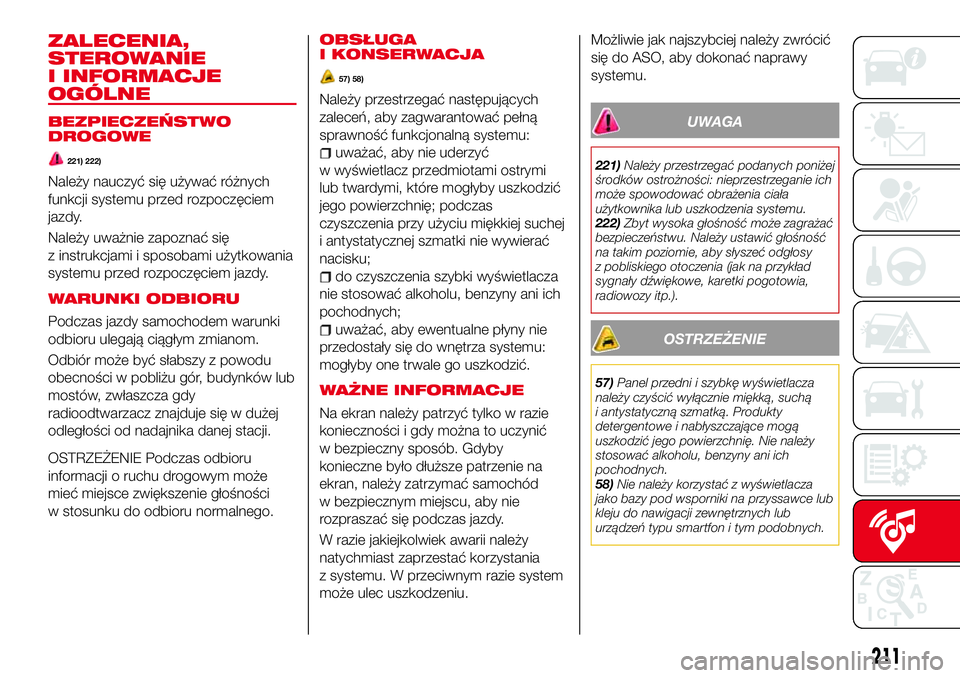

MULTIMEDIA

ZALECENIA,
STEROWANIE
I INFORMACJE
OGÓLNE
BEZPIECZEŃSTWO
DROGOWE
221) 222)
Należy nauczyć się używać różnych
funkcji systemu przed rozpoczęciem
jazdy.
Należy uważnie zapoznać się
z instrukcjami i sposobami użytkowania
systemu przed rozpoczęciem jazdy.
WARUNKI ODBIORU
Podczas jazdy samochodem warunki
odbioru ulegają ciągłym zmianom.
Odbiór może być słabszy z powodu
obecności w pobliżu gór, budynków lub
mostów, zwłaszcza gdy
radioodtwarzacz znajduje się w dużej
odległości od nadajnika danej stacji.
OSTRZEŻENIE Podczas odbioru
informacji o ruchu drogowym może
mieć miejsce zwiększenie głośności
w stosunku do odbioru normalnego.OBSŁUGA
I KONSERWACJA
57) 58)
Należy przestrzegać następujących
zaleceń, aby zagwarantować pełną
sprawność funkcjonalną systemu:
uważać, aby nie uderzyć
w wyświetlacz przedmiotami ostrymi
lub twardymi, które mogłyby uszkodzić
jego powierzchnię; podczas
czyszczenia przy użyciu miękkiej suchej
i antystatycznej szmatki nie wywierać
nacisku;
do czyszczenia szybki wyświetlacza
nie stosować alkoholu, benzyny ani ich
pochodnych;
uważać, aby ewentualne płyny nie
przedostały się do wnętrza systemu:
mogłyby one trwale go uszkodzić.
WAŻNE INFORMACJE
Na ekran należy patrzyć tylko w razie
konieczności i gdy można to uczynić
w bezpieczny sposób. Gdyby
konieczne było dłuższe patrzenie na
ekran, należy zatrzymać samochód
w bezpiecznym miejscu, aby nie
rozpraszać się podczas jazdy.
W razie jakiejkolwiek awarii należy
natychmiast zaprzestać korzystania
z systemu. W przeciwnym razie system
może ulec uszkodzeniu.Możliwie jak najszybciej należy zwrócić
się do ASO, aby dokonać naprawy
systemu.
UWAGA
221)Należy przestrzegać podanych poniżej
środków ostrożności: nieprzestrzeganie ich
może spowodować obrażenia ciała
użytkownika lub uszkodzenia systemu.
222)Zbyt wysoka głośność może zagrażać
bezpieczeństwu. Należy ustawić głośność
na takim poziomie, aby słyszeć odgłosy
z pobliskiego otoczenia (jak na przykład
sygnały dźwiękowe, karetki pogotowia,
radiowozy itp.).
OSTRZEŻENIE
57)Panel przedni i szybkę wyświetlacza
należy czyścić wyłącznie miękką, suchą
i antystatyczną szmatką. Produkty
detergentowe i nabłyszczające mogą
uszkodzić jego powierzchnię. Nie należy
stosować alkoholu, benzyny ani ich
pochodnych.
58)Nie należy korzystać z wyświetlacza
jako bazy pod wsporniki na przyssawce lub
kleju do nawigacji zewnętrznych lub
urządzeń typu smartfon i tym podobnych.
211

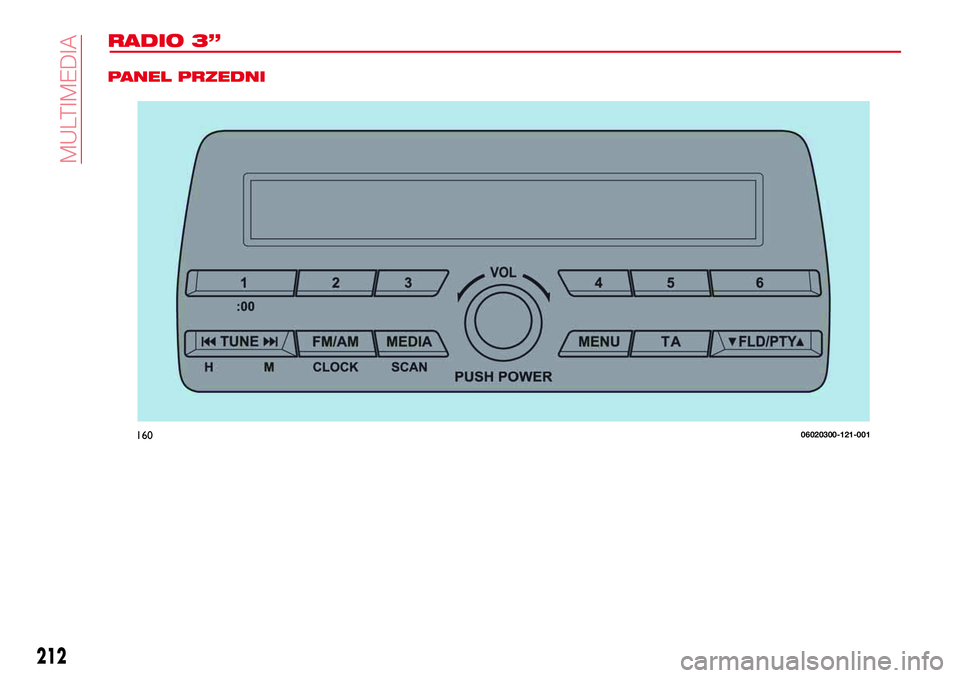

RADIO 3”
PANEL PRZEDNI
16006020300-121-001
212
MULTIMEDIA

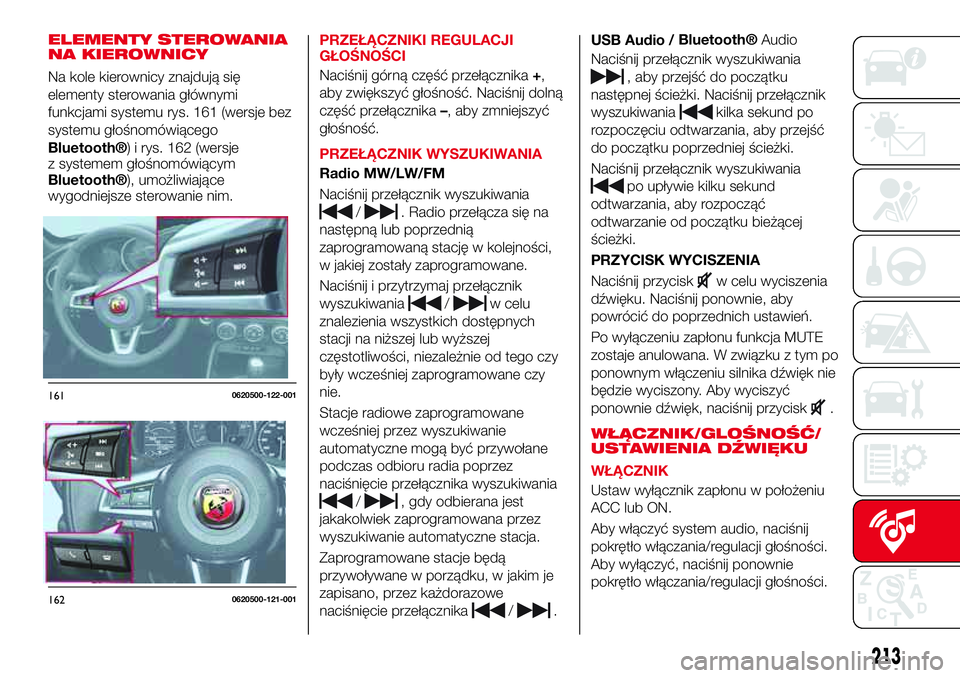

ELEMENTY STEROWANIA
NA KIEROWNICY
Na kole kierownicy znajdują się
elementy sterowania głównymi
funkcjami systemu rys. 161 (wersje bez
systemu głośnomówiącego
Bluetooth®) i rys. 162 (wersje
z systemem głośnomówiącym
Bluetooth®), umożliwiające
wygodniejsze sterowanie nim.PRZEŁĄCZNIKI REGULACJI
GŁOŚNOŚCI
Naciśnij górną część przełącznika+,
aby zwiększyć głośność. Naciśnij dolną
część przełącznika–, aby zmniejszyć
głośność.
PRZEŁĄCZNIK WYSZUKIWANIA
Radio MW/LW/FM
Naciśnij przełącznik wyszukiwania
/. Radio przełącza się na
następną lub poprzednią
zaprogramowaną stację w kolejności,
w jakiej zostały zaprogramowane.
Naciśnij i przytrzymaj przełącznik
wyszukiwania
/w celu
znalezienia wszystkich dostępnych
stacji na niższej lub wyższej
częstotliwości, niezależnie od tego czy
były wcześniej zaprogramowane czy
nie.
Stacje radiowe zaprogramowane
wcześniej przez wyszukiwanie
automatyczne mogą być przywołane
podczas odbioru radia poprzez
naciśnięcie przełącznika wyszukiwania
/, gdy odbierana jest
jakakolwiek zaprogramowana przez
wyszukiwanie automatyczne stacja.
Zaprogramowane stacje będą
przywoływane w porządku, w jakim je
zapisano, przez każdorazowe
naciśnięcie przełącznika
/.USB Audio /
Bluetooth®Audio
Naciśnij przełącznik wyszukiwania
, aby przejść do początku
następnej ścieżki. Naciśnij przełącznik
wyszukiwania
kilka sekund po
rozpoczęciu odtwarzania, aby przejść
do początku poprzedniej ścieżki.
Naciśnij przełącznik wyszukiwania
po upływie kilku sekund
odtwarzania, aby rozpocząć
odtwarzanie od początku bieżącej
ścieżki.
PRZYCISK WYCISZENIA
Naciśnij przycisk
w celu wyciszenia
dźwięku. Naciśnij ponownie, aby
powrócić do poprzednich ustawień.
Po wyłączeniu zapłonu funkcja MUTE
zostaje anulowana. W związku z tym po
ponownym włączeniu silnika dźwięk nie
będzie wyciszony. Aby wyciszyć
ponownie dźwięk, naciśnij przycisk
.
WŁĄCZNIK/GLOŚNOŚĆ/
USTAWIENIA DŹWIĘKU
WŁĄCZNIK
Ustaw wyłącznik zapłonu w położeniu
ACC lub ON.
Aby włączyć system audio, naciśnij
pokrętło włączania/regulacji głośności.
Aby wyłączyć, naciśnij ponownie
pokrętło włączania/regulacji głośności.
1610620500-122-001
1620620500-121-001
213

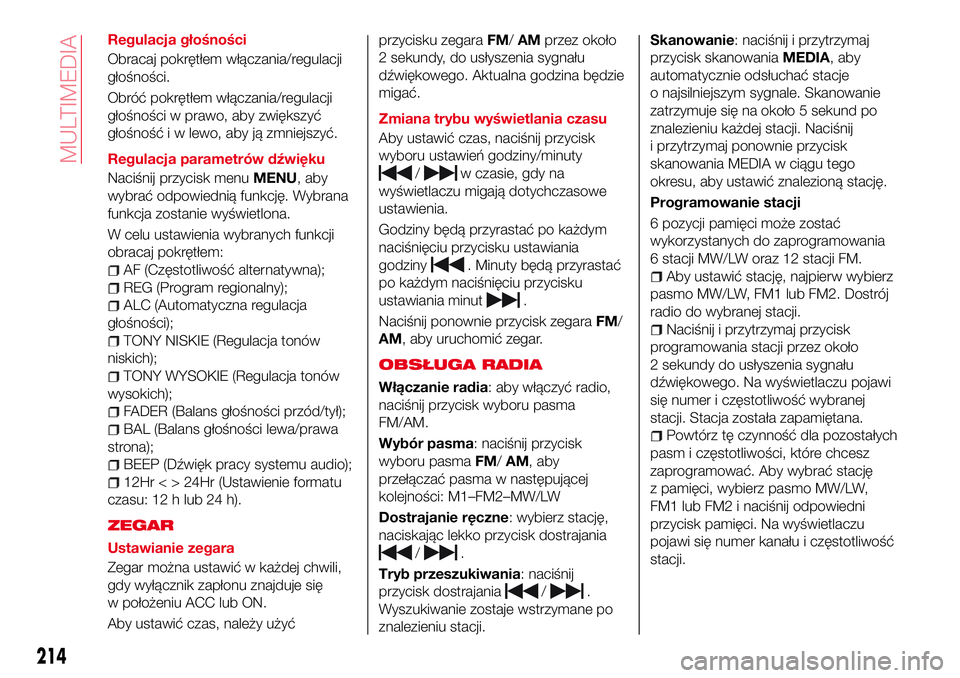

Regulacja głośności
Obracaj pokrętłem włączania/regulacji
głośności.
Obróć pokrętłem włączania/regulacji
głośności w prawo, aby zwiększyć
głośność i w lewo, aby ją zmniejszyć.
Regulacja parametrów dźwięku
Naciśnij przycisk menuMENU, aby
wybrać odpowiednią funkcję. Wybrana
funkcja zostanie wyświetlona.
W celu ustawienia wybranych funkcji
obracaj pokrętłem:
AF (Częstotliwość alternatywna);
REG (Program regionalny);
ALC (Automatyczna regulacja
głośności);
TONY NISKIE (Regulacja tonów
niskich);
TONY WYSOKIE (Regulacja tonów
wysokich);
FADER (Balans głośności przód/tył);
BAL (Balans głośności lewa/prawa
strona);
BEEP (Dźwięk pracy systemu audio);
12Hr < > 24Hr (Ustawienie formatu
czasu: 12 h lub 24 h).
ZEGAR
Ustawianie zegara
Zegar można ustawić w każdej chwili,
gdy wyłącznik zapłonu znajduje się
w położeniu ACC lub ON.
Aby ustawić czas, należy użyćprzycisku zegaraFM/AMprzez około
2 sekundy, do usłyszenia sygnału
dźwiękowego. Aktualna godzina będzie
migać.
Zmiana trybu wyświetlania czasu
Aby ustawić czas, naciśnij przycisk
wyboru ustawień godziny/minuty
/w czasie, gdy na
wyświetlaczu migają dotychczasowe
ustawienia.
Godziny będą przyrastać po każdym
naciśnięciu przycisku ustawiania
godziny
. Minuty będą przyrastać
po każdym naciśnięciu przycisku
ustawiania minut
.
Naciśnij ponownie przycisk zegaraFM/
AM, aby uruchomić zegar.
OBSŁUGA RADIA
Włączanie radia: aby włączyć radio,
naciśnij przycisk wyboru pasma
FM/AM.
Wybór pasma: naciśnij przycisk
wyboru pasmaFM/AM, aby
przełączać pasma w następującej
kolejności: M1–FM2–MW/LW
Dostrajanie ręczne: wybierz stację,
naciskając lekko przycisk dostrajania
/.
Tryb przeszukiwania: naciśnij
przycisk dostrajania
/.
Wyszukiwanie zostaje wstrzymane po
znalezieniu stacji.Skanowanie: naciśnij i przytrzymaj
przycisk skanowaniaMEDIA, aby
automatycznie odsłuchać stacje
o najsilniejszym sygnale. Skanowanie
zatrzymuje się na około 5 sekund po
znalezieniu każdej stacji. Naciśnij
i przytrzymaj ponownie przycisk
skanowania MEDIA w ciągu tego
okresu, aby ustawić znalezioną stację.
Programowanie stacji
6 pozycji pamięci może zostać
wykorzystanych do zaprogramowania
6 stacji MW/LW oraz 12 stacji FM.
Aby ustawić stację, najpierw wybierz
pasmo MW/LW, FM1 lub FM2. Dostrój
radio do wybranej stacji.
Naciśnij i przytrzymaj przycisk
programowania stacji przez około
2 sekundy do usłyszenia sygnału
dźwiękowego. Na wyświetlaczu pojawi
się numer i częstotliwość wybranej
stacji. Stacja została zapamiętana.
Powtórz tę czynność dla pozostałych
pasm i częstotliwości, które chcesz
zaprogramować. Aby wybrać stację
z pamięci, wybierz pasmo MW/LW,
FM1 lub FM2 i naciśnij odpowiedni
przycisk pamięci. Na wyświetlaczu
pojawi się numer kanału i częstotliwość
stacji.
214
MULTIMEDIA

TRYB AUX/USB/iPod
Wejście dodatkowe/Port USB
Do gniazda AUX można podłączyć
przenośne urządzenie audio dostępne
na rynku, aby słuchać muzyki
wykorzystując głośniki w samochodzie.
Wymagane jest użycie dostępnych na
rynku przewodów stereo mini jack (o śr.
3,5). Ponadto dźwięk audio można
odtwarzać przez system audio
w samochodzie po podłączeniu do
portu USB urządzenia USB lub
urządzenia typu iPod.
Obsługa trybu AUX
Ustaw wyłącznik zapłonu w położeniu
ACC lub ON, naciśnij pokrętło
włączania/regulacji głośności, aby
włączyć system audio i naciśnij przycisk
MEDIAna konsoli systemu audio, aby
przełączyć na tryb AUX.
Obsługa trybu USB
System ten nie obsługuje urządzeń
USB 3.0. Ponadto, w zależności od
modelu lub wersji oprogramowania,
inne urządzenia mogą nie być
obsługiwane.
Odtwarzanie
Ustaw wyłącznik zapłonu w położeniu
ACC lub ON, naciśnij pokrętło
włączania/regulacji głośności, aby
włączyć system audio i naciśnij przyciskMEDIA, aby przełączyć na tryb USB
i rozpocząć odtwarzanie.
Wyszukiwanie ścieżki
Naciśnij raz przycisk zmiany ścieżki do
przodu
, aby przejść do początku
odtwarzania kolejnej ścieżki.
Naciśnij przycisk zmiany ścieżki wstecz
kilka sekund po rozpoczęciu
odtwarzania, aby przejść do początku
poprzedniego utworu.
Naciśnij przycisk zmiany ścieżki wstecz
po upływie kilku sekund
odtwarzania, aby rozpocząć
odtwarzanie od początku bieżącej
ścieżki.
Obsługa trybu iPod
W zależności od modelu urządzenia lub
wersji oprogramowania iPod może nie
być kompatybilny. Wyświetlany jest
wówczas komunikat o błędzie.
UWAGA Funkcje iPod na urządzeniu
iPod nie mogą być obsługiwane, jeśli
jest ono podłączone do modułu
systemu audio, ponieważ moduł steruje
funkcjami iPod.
Wyszukiwanie ścieżki
Naciśnij raz przycisk zmiany ścieżki do
przodu
, aby przejść do początku
odtwarzania kolejnej ścieżki.
Naciśnij przycisk zmiany ścieżki wstecz
kilka sekund (w zależności odwersji oprogramowania iPoda) po
rozpoczęciu odtwarzania, aby przejść
do początku poprzedniego utworu.
Naciśnij przycisk zmiany ścieżki wstecz
po upływie kilku sekund
(w zależności od wersji
oprogramowania iPoda) odtwarzania,
aby rozpocząć odtwarzanie od
początku bieżącej ścieżki.
Wyszukiwanie kategorii: naciśnij
przycisk przejścia do poprzedniej
kategorii5, aby wybrać poprzednią
kategorię i naciśnij przycisk następnej
kategorii6, aby wybrać następną
kategorię. Kategorię może stanowić:
Lista odtwarzania, Wykonawca, Album,
Utwór, Podcast, Gatunek, Autor i Audio
book.
Wyszukiwanie listy: aby wybrać
poprzednią listę, naciśnij przycisk
przejścia do poprzedniej listy
, aby
wybrać następną listę, naciśnij przycisk
następnej listy
. Jeśli wybraną
kategorią jest Utwór lub Audio book,
lista nie występuje.
SYSTEM
GŁOŚNOMÓWIĄCY
Bluetooth®
Parowanie urządzenia
Aby móc korzystać z zestawu
głośnomówiącego
Bluetooth®,
urządzenie wyposażone wBluetooth®
musi zostać sparowane w następujący
215

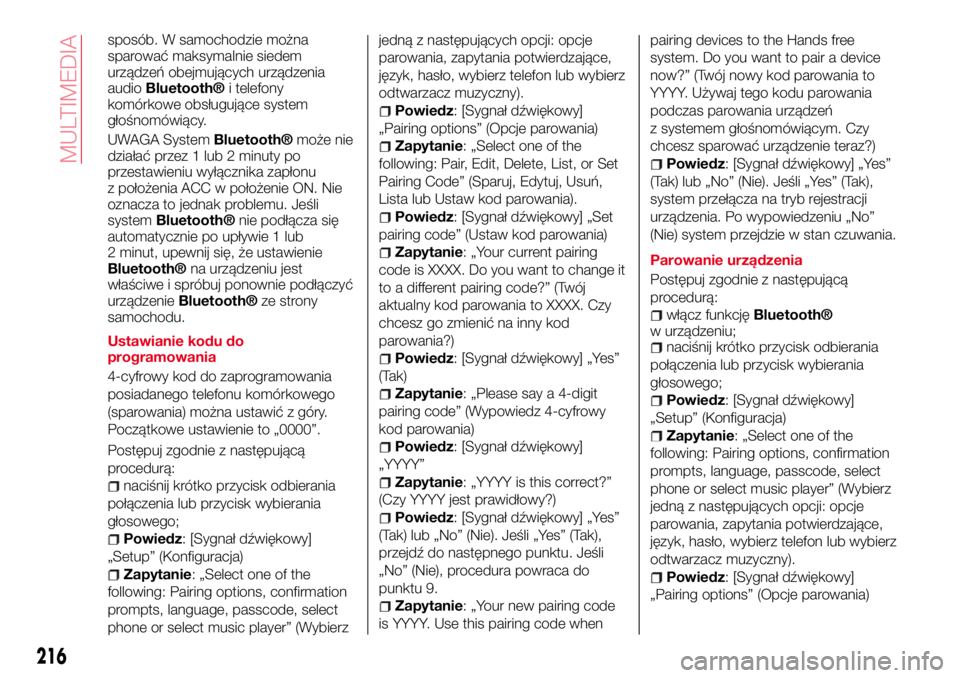

sposób. W samochodzie można
sparować maksymalnie siedem
urządzeń obejmujących urządzenia
audio
Bluetooth®i telefony
komórkowe obsługujące system
głośnomówiący.
UWAGA System
Bluetooth®może nie
działać przez 1 lub 2 minuty po
przestawieniu wyłącznika zapłonu
z położenia ACC w położenie ON. Nie
oznacza to jednak problemu. Jeśli
system
Bluetooth®nie podłącza się
automatycznie po upływie 1 lub
2 minut, upewnij się, że ustawienie
Bluetooth®na urządzeniu jest
właściwe i spróbuj ponownie podłączyć
urządzenie
Bluetooth®ze strony
samochodu.
Ustawianie kodu do
programowania
4-cyfrowy kod do zaprogramowania
posiadanego telefonu komórkowego
(sparowania) można ustawić z góry.
Początkowe ustawienie to „0000”.
Postępuj zgodnie z następującą
procedurą:
naciśnij krótko przycisk odbierania
połączenia lub przycisk wybierania
głosowego;
Powiedz: [Sygnał dźwiękowy]
„Setup” (Konfiguracja)
Zapytanie: „Select one of the
following: Pairing options, confirmation
prompts, language, passcode, select
phone or select music player” (Wybierzjedną z następujących opcji: opcje
parowania, zapytania potwierdzające,
język, hasło, wybierz telefon lub wybierz
odtwarzacz muzyczny).
Powiedz: [Sygnał dźwiękowy]
„Pairing options” (Opcje parowania)
Zapytanie: „Select one of the
following: Pair, Edit, Delete, List, or Set
Pairing Code” (Sparuj, Edytuj, Usuń,
Lista lub Ustaw kod parowania).
Powiedz: [Sygnał dźwiękowy] „Set
pairing code” (Ustaw kod parowania)
Zapytanie: „Your current pairing
code is XXXX. Do you want to change it
to a different pairing code?” (Twój
aktualny kod parowania to XXXX. Czy
chcesz go zmienić na inny kod
parowania?)
Powiedz: [Sygnał dźwiękowy] „Yes”
(Tak)
Zapytanie: „Please say a 4-digit
pairing code” (Wypowiedz 4-cyfrowy
kod parowania)
Powiedz: [Sygnał dźwiękowy]
„YYYY”
Zapytanie: „YYYY is this correct?”
(Czy YYYY jest prawidłowy?)
Powiedz: [Sygnał dźwiękowy] „Yes”
(Tak) lub „No” (Nie). Jeśli „Yes” (Tak),
przejdź do następnego punktu. Jeśli
„No” (Nie), procedura powraca do
punktu 9.
Zapytanie: „Your new pairing code
is YYYY. Use this pairing code whenpairing devices to the Hands free
system. Do you want to pair a device
now?” (Twój nowy kod parowania to
YYYY. Używaj tego kodu parowania
podczas parowania urządzeń
z systemem głośnomówiącym. Czy
chcesz sparować urządzenie teraz?)
Powiedz: [Sygnał dźwiękowy] „Yes”
(Tak) lub „No” (Nie). Jeśli „Yes” (Tak),
system przełącza na tryb rejestracji
urządzenia. Po wypowiedzeniu „No”
(Nie) system przejdzie w stan czuwania.
Parowanie urządzenia
Postępuj zgodnie z następującą
procedurą:
włącz funkcjęBluetooth®
w urządzeniu;
naciśnij krótko przycisk odbierania
połączenia lub przycisk wybierania
głosowego;
Powiedz: [Sygnał dźwiękowy]
„Setup” (Konfiguracja)
Zapytanie: „Select one of the
following: Pairing options, confirmation
prompts, language, passcode, select
phone or select music player” (Wybierz
jedną z następujących opcji: opcje
parowania, zapytania potwierdzające,
język, hasło, wybierz telefon lub wybierz
odtwarzacz muzyczny).
Powiedz: [Sygnał dźwiękowy]
„Pairing options” (Opcje parowania)
216
MULTIMEDIA

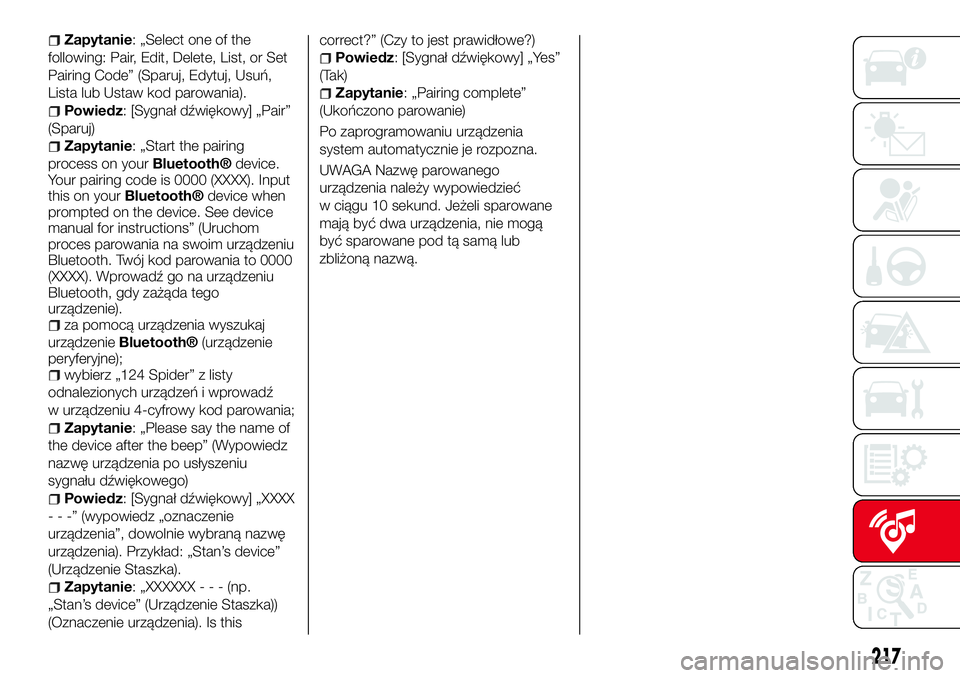

Zapytanie: „Select one of the
following: Pair, Edit, Delete, List, or Set
Pairing Code” (Sparuj, Edytuj, Usuń,
Lista lub Ustaw kod parowania).
Powiedz: [Sygnał dźwiękowy] „Pair”
(Sparuj)
Zapytanie: „Start the pairing
process on your
Bluetooth®device.
Your pairing code is 0000 (XXXX). Input
this on your
Bluetooth®device when
prompted on the device. See device
manual for instructions” (Uruchom
proces parowania na swoim urządzeniu
Bluetooth. Twój kod parowania to 0000
(XXXX). Wprowadź go na urządzeniu
Bluetooth, gdy zażąda tego
urządzenie).
za pomocą urządzenia wyszukaj
urządzenie
Bluetooth®(urządzenie
peryferyjne);
wybierz „124 Spider” z listy
odnalezionych urządzeń i wprowadź
w urządzeniu 4-cyfrowy kod parowania;
Zapytanie: „Please say the name of
the device after the beep” (Wypowiedz
nazwę urządzenia po usłyszeniu
sygnału dźwiękowego)
Powiedz: [Sygnał dźwiękowy] „XXXX
- - -” (wypowiedz „oznaczenie
urządzenia”, dowolnie wybraną nazwę
urządzenia). Przykład: „Stan’s device”
(Urządzenie Staszka).
Zapytanie: „XXXXXX---(np.
„Stan’s device” (Urządzenie Staszka))
(Oznaczenie urządzenia). Is thiscorrect?” (Czy to jest prawidłowe?)
Powiedz: [Sygnał dźwiękowy] „Yes”
(Tak)
Zapytanie: „Pairing complete”
(Ukończono parowanie)
Po zaprogramowaniu urządzenia
system automatycznie je rozpozna.
UWAGA Nazwę parowanego
urządzenia należy wypowiedzieć
w ciągu 10 sekund. Jeżeli sparowane
mają być dwa urządzenia, nie mogą
być sparowane pod tą samą lub
zbliżoną nazwą.
217

RADIO 7”
ELEMENTY STEROWANIA
NA KIEROWNICY
Na kole kierownicy znajdują się
elementy sterowania głównymi
funkcjami systemu rys. 163,
umożliwiające wygodniejsze sterowanie
nim.
PRZEŁĄCZNIKI REGULACJI
GŁOŚNOŚCI
Naciśnij górną część przełącznika+,
aby zwiększyć głośność. Naciśnij dolną
część przełącznika–, aby zmniejszyć
głośność.
PRZEŁĄCZNIK WYSZUKIWANIA
Radio AM/FM
Naciśnij przełącznik wyszukiwania
/. Radio przełącza się na
następną lub poprzedniązaprogramowaną stację w kolejności,
w jakiej zostały zaprogramowane.
Naciśnij i przytrzymaj przełącznik
wyszukiwania
/w celu
znalezienia wszystkich dostępnych
stacji na niższej lub wyższej
częstotliwości, niezależnie od tego czy
były wcześniej zaprogramowane czy
nie.
Stacje radiowe zaprogramowane
wcześniej wśród stacji ulubionych mogą
być przywoływane podczas odbioru
radia poprzez naciśnięcie przełącznika
wyszukiwania
/, gdy
odbierana jest jakakolwiek zapisana
w Ulubionych stacja.
Zaprogramowane stacje będą
przywoływane w porządku, w jakim je
zapisano, przez każdorazowe
naciśnięcie przełącznika
/.
Radio DAB
(zależnie od wyposażenia)
Podczas słuchania radia DAB naciśnij
przełącznik wyszukiwania
/,
aby przywołać stację dodaną wcześniej
do listy Ulubionych.
Naciśnij i przytrzymaj przełącznik
wyszukiwania
, aby przejść do
następnej stacji,
- aby powrócić
do poprzedniej stacji.
USB Audio /
Bluetooth® Audio
Naciśnij przełącznik wyszukiwania
, aby przejść do początku
następnej ścieżki.
Naciśnij przełącznik wyszukiwania
kilka sekund po rozpoczęciu
odtwarzania, aby przejść do początku
poprzedniej ścieżki. Naciśnij przełącznik
wyszukiwania
po upływie kilku
sekund odtwarzania, aby rozpocząć
odtwarzanie od początku bieżącej
ścieżki.
PRZYCISK WYCISZENIA
Naciśnij przycisk
w celu wyciszenia
dźwięku. Naciśnij ponownie, aby
powrócić do poprzednich ustawień.
Po wyłączeniu zapłonu funkcja MUTE
zostaje anulowana. W związku z tym po
ponownym włączeniu silnika dźwięk nie
będzie wyciszony. Aby wyciszyć
ponownie dźwięk, naciśnij przycisk
.
SYSTEM AUDIO
Obsługa panelu sterowania
UWAGA Ze względów bezpieczeństwa
niektóre operacje są niedostępne
podczas jazdy.
1630620500-121-001
218
MULTIMEDIA
