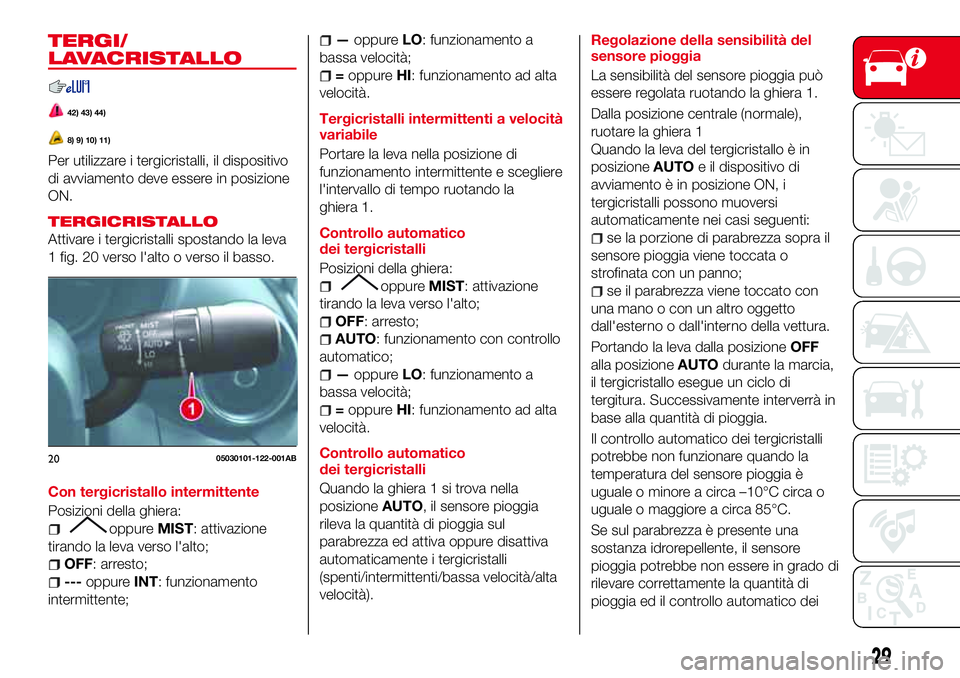

TERGI/
LAVACRISTALLO
42) 43) 44)
8) 9) 10) 11)
Per utilizzare i tergicristalli, il dispositivo
di avviamento deve essere in posizione
ON.
TERGICRISTALLO
Attivare i tergicristalli spostando la leva
1 fig. 20 verso l'alto o verso il basso.
Con tergicristallo intermittente
Posizioni della ghiera:
oppureMIST: attivazione
tirando la leva verso l'alto;
OFF: arresto;
---oppureINT: funzionamento
intermittente;
—oppureLO: funzionamento a
bassa velocità;
=oppureHI: funzionamento ad alta
velocità.
Tergicristalli intermittenti a velocità
variabile
Portare la leva nella posizione di
funzionamento intermittente e scegliere
l'intervallo di tempo ruotando la
ghiera 1.
Controllo automatico
dei tergicristalli
Posizioni della ghiera:
oppureMIST: attivazione
tirando la leva verso l'alto;
OFF: arresto;
AUTO: funzionamento con controllo
automatico;
—oppureLO: funzionamento a
bassa velocità;
=oppureHI: funzionamento ad alta
velocità.
Controllo automatico
dei tergicristalli
Quando la ghiera 1 si trova nella
posizioneAUTO, il sensore pioggia
rileva la quantità di pioggia sul
parabrezza ed attiva oppure disattiva
automaticamente i tergicristalli
(spenti/intermittenti/bassa velocità/alta
velocità).Regolazione della sensibilità del
sensore pioggia
La sensibilità del sensore pioggia può
essere regolata ruotando la ghiera 1.
Dalla posizione centrale (normale),
ruotare la ghiera 1
Quando la leva del tergicristallo è in
posizioneAUTOe il dispositivo di
avviamento è in posizione ON, i
tergicristalli possono muoversi
automaticamente nei casi seguenti:
se la porzione di parabrezza sopra il
sensore pioggia viene toccata o
strofinata con un panno;
se il parabrezza viene toccato con
una mano o con un altro oggetto
dall'esterno o dall'interno della vettura.
Portando la leva dalla posizioneOFF
alla posizioneAUTOdurante la marcia,
il tergicristallo esegue un ciclo di
tergitura. Successivamente interverrà in
base alla quantità di pioggia.
Il controllo automatico dei tergicristalli
potrebbe non funzionare quando la
temperatura del sensore pioggia è
uguale o minore a circa –10°C circa o
uguale o maggiore a circa 85°C.
Se sul parabrezza è presente una
sostanza idrorepellente, il sensore
pioggia potrebbe non essere in grado di
rilevare correttamente la quantità di
pioggia ed il controllo automatico dei
2005030101-122-001AB
29

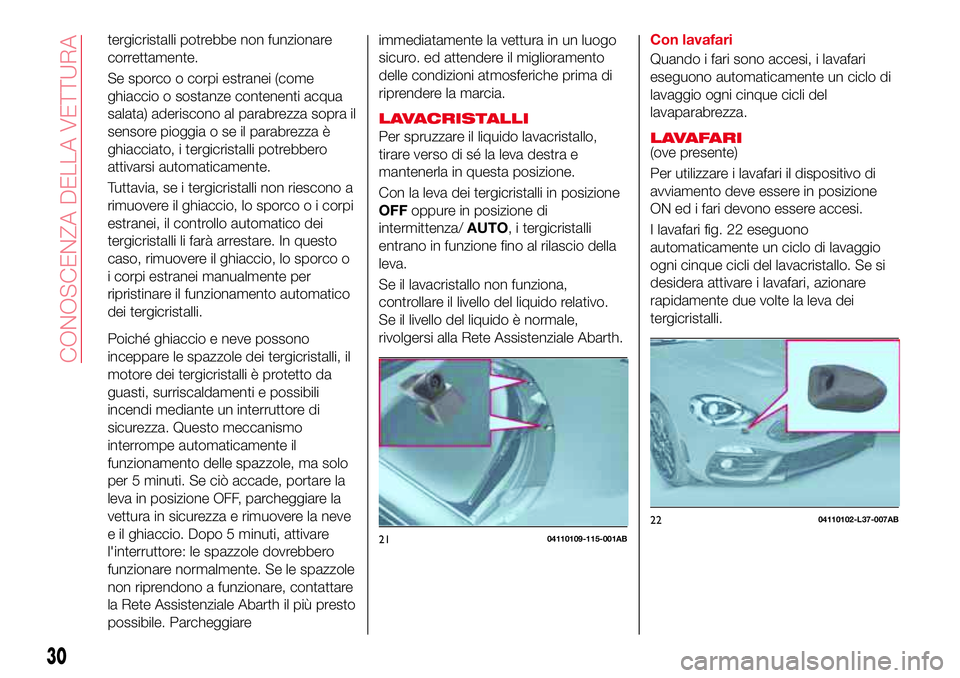

tergicristalli potrebbe non funzionare
correttamente.
Se sporco o corpi estranei (come
ghiaccio o sostanze contenenti acqua
salata) aderiscono al parabrezza sopra il
sensore pioggia o se il parabrezza è
ghiacciato, i tergicristalli potrebbero
attivarsi automaticamente.
Tuttavia, se i tergicristalli non riescono a
rimuovere il ghiaccio, lo sporco o i corpi
estranei, il controllo automatico dei
tergicristalli li farà arrestare. In questo
caso, rimuovere il ghiaccio, lo sporco o
i corpi estranei manualmente per
ripristinare il funzionamento automatico
dei tergicristalli.
Poiché ghiaccio e neve possono
inceppare le spazzole dei tergicristalli, il
motore dei tergicristalli è protetto da
guasti, surriscaldamenti e possibili
incendi mediante un interruttore di
sicurezza. Questo meccanismo
interrompe automaticamente il
funzionamento delle spazzole, ma solo
per 5 minuti. Se ciò accade, portare la
leva in posizione OFF, parcheggiare la
vettura in sicurezza e rimuovere la neve
e il ghiaccio. Dopo 5 minuti, attivare
l'interruttore: le spazzole dovrebbero
funzionare normalmente. Se le spazzole
non riprendono a funzionare, contattare
la Rete Assistenziale Abarth il più presto
possibile. Parcheggiareimmediatamente la vettura in un luogo
sicuro. ed attendere il miglioramento
delle condizioni atmosferiche prima di
riprendere la marcia.
LAVACRISTALLI
Per spruzzare il liquido lavacristallo,
tirare verso di sé la leva destra e
mantenerla in questa posizione.
Con la leva dei tergicristalli in posizione
OFFoppure in posizione di
intermittenza/AUTO, i tergicristalli
entrano in funzione fino al rilascio della
leva.
Se il lavacristallo non funziona,
controllare il livello del liquido relativo.
Se il livello del liquido è normale,
rivolgersi alla Rete Assistenziale Abarth.Con lavafari
Quando i fari sono accesi, i lavafari
eseguono automaticamente un ciclo di
lavaggio ogni cinque cicli del
lavaparabrezza.LAVAFARI(ove presente)
Per utilizzare i lavafari il dispositivo di
avviamento deve essere in posizione
ON ed i fari devono essere accesi.
I lavafari fig. 22 eseguono
automaticamente un ciclo di lavaggio
ogni cinque cicli del lavacristallo. Se si
desidera attivare i lavafari, azionare
rapidamente due volte la leva dei
tergicristalli.
2104110109-115-001AB
2204110102-L37-007AB
30
CONOSCENZA DELLA VETTURA

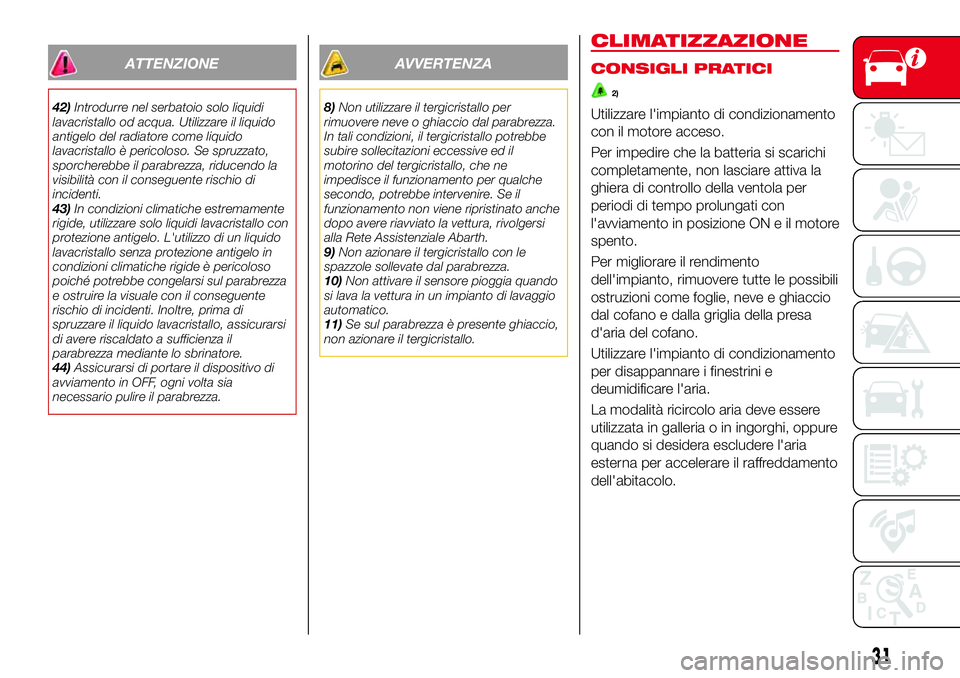

ATTENZIONE
42)Introdurre nel serbatoio solo liquidi
lavacristallo od acqua. Utilizzare il liquido
antigelo del radiatore come liquido
lavacristallo è pericoloso. Se spruzzato,
sporcherebbe il parabrezza, riducendo la
visibilità con il conseguente rischio di
incidenti.
43)In condizioni climatiche estremamente
rigide, utilizzare solo liquidi lavacristallo con
protezione antigelo. L'utilizzo di un liquido
lavacristallo senza protezione antigelo in
condizioni climatiche rigide è pericoloso
poiché potrebbe congelarsi sul parabrezza
e ostruire la visuale con il conseguente
rischio di incidenti. Inoltre, prima di
spruzzare il liquido lavacristallo, assicurarsi
di avere riscaldato a sufficienza il
parabrezza mediante lo sbrinatore.
44)Assicurarsi di portare il dispositivo di
avviamento in OFF, ogni volta sia
necessario pulire il parabrezza.
AVVERTENZA
8)Non utilizzare il tergicristallo per
rimuovere neve o ghiaccio dal parabrezza.
In tali condizioni, il tergicristallo potrebbe
subire sollecitazioni eccessive ed il
motorino del tergicristallo, che ne
impedisce il funzionamento per qualche
secondo, potrebbe intervenire. Se il
funzionamento non viene ripristinato anche
dopo avere riavviato la vettura, rivolgersi
alla Rete Assistenziale Abarth.
9)Non azionare il tergicristallo con le
spazzole sollevate dal parabrezza.
10)Non attivare il sensore pioggia quando
si lava la vettura in un impianto di lavaggio
automatico.
11)Se sul parabrezza è presente ghiaccio,
non azionare il tergicristallo.
CLIMATIZZAZIONE
CONSIGLI PRATICI
2)
Utilizzare l'impianto di condizionamento
con il motore acceso.
Per impedire che la batteria si scarichi
completamente, non lasciare attiva la
ghiera di controllo della ventola per
periodi di tempo prolungati con
l'avviamento in posizione ON e il motore
spento.
Per migliorare il rendimento
dell'impianto, rimuovere tutte le possibili
ostruzioni come foglie, neve e ghiaccio
dal cofano e dalla griglia della presa
d'aria del cofano.
Utilizzare l'impianto di condizionamento
per disappannare i finestrini e
deumidificare l'aria.
La modalità ricircolo aria deve essere
utilizzata in galleria o in ingorghi, oppure
quando si desidera escludere l'aria
esterna per accelerare il raffreddamento
dell'abitacolo.
31

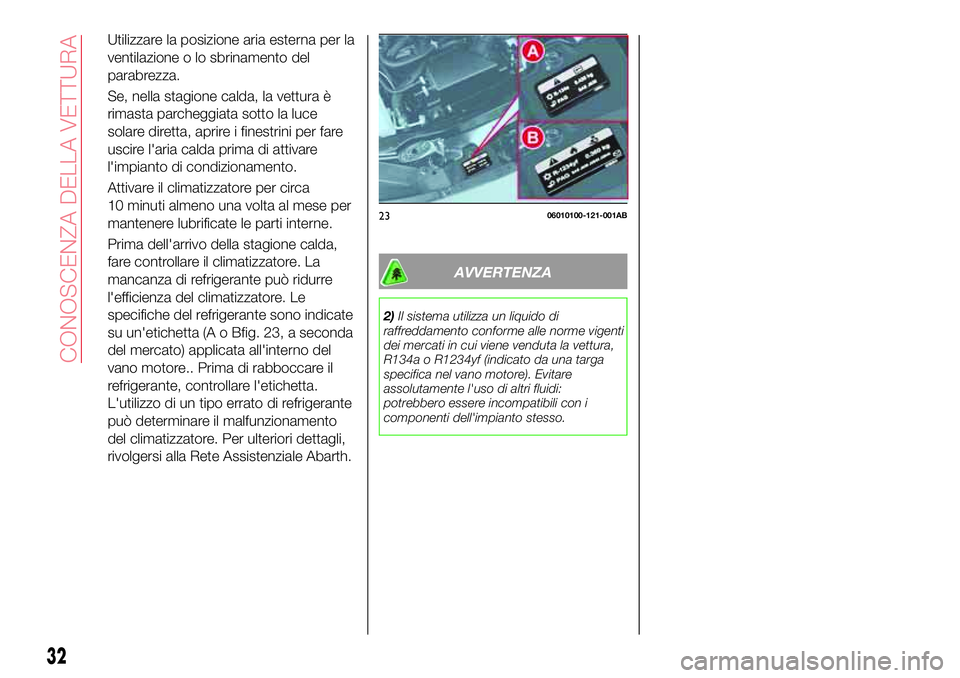

Utilizzare la posizione aria esterna per la
ventilazione o lo sbrinamento del
parabrezza.
Se, nella stagione calda, la vettura è
rimasta parcheggiata sotto la luce
solare diretta, aprire i finestrini per fare
uscire l'aria calda prima di attivare
l'impianto di condizionamento.
Attivare il climatizzatore per circa
10 minuti almeno una volta al mese per
mantenere lubrificate le parti interne.
Prima dell'arrivo della stagione calda,
fare controllare il climatizzatore. La
mancanza di refrigerante può ridurre
l'efficienza del climatizzatore. Le
specifiche del refrigerante sono indicate
su un'etichetta (A o Bfig. 23, a seconda
del mercato) applicata all'interno del
vano motore.. Prima di rabboccare il
refrigerante, controllare l'etichetta.
L'utilizzo di un tipo errato di refrigerante
può determinare il malfunzionamento
del climatizzatore. Per ulteriori dettagli,
rivolgersi alla Rete Assistenziale Abarth.
AVVERTENZA
2)Il sistema utilizza un liquido di
raffreddamento conforme alle norme vigenti
dei mercati in cui viene venduta la vettura,
R134a o R1234yf (indicato da una targa
specifica nel vano motore). Evitare
assolutamente l'uso di altri fluidi:
potrebbero essere incompatibili con i
componenti dell'impianto stesso.
2306010100-121-001AB
32
CONOSCENZA DELLA VETTURA

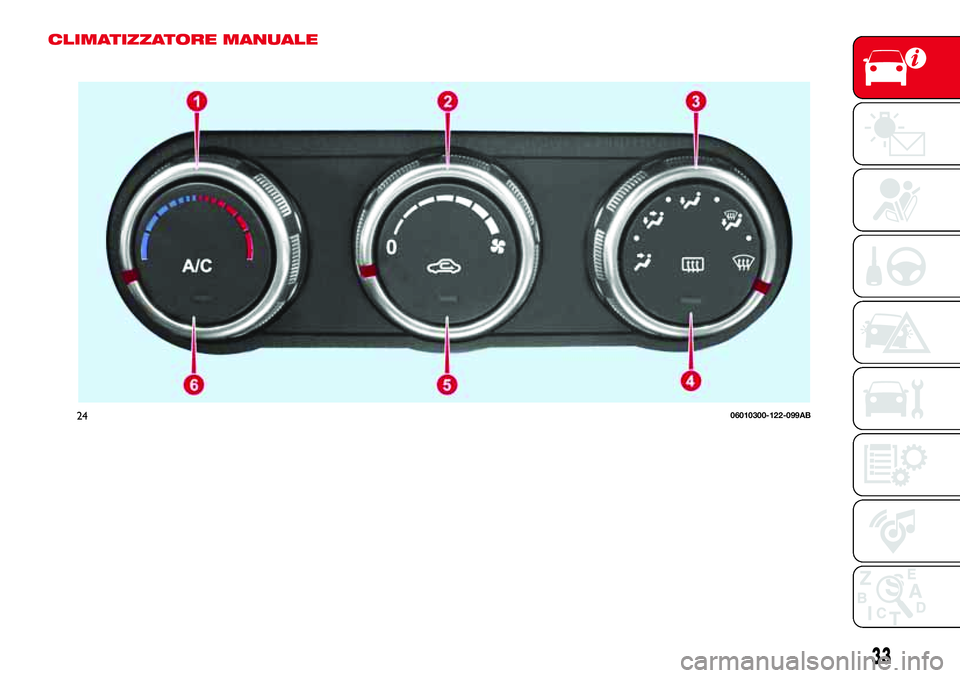

CLIMATIZZATORE MANUALE
2406010300-122-099AB
33

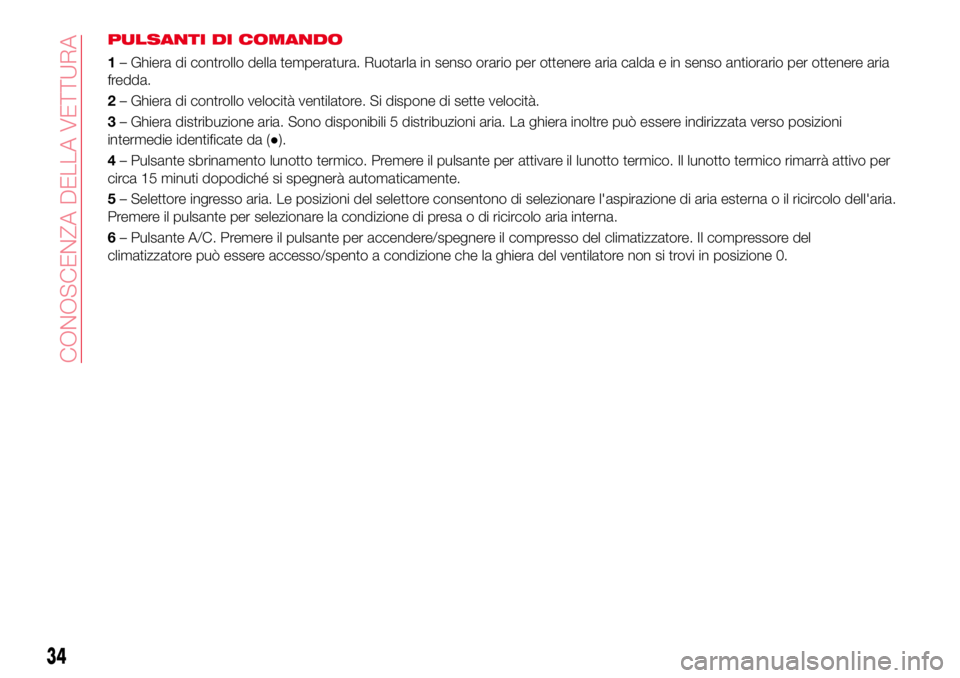

PULSANTI DI COMANDO
1– Ghiera di controllo della temperatura. Ruotarla in senso orario per ottenere aria calda e in senso antiorario per ottenere aria
fredda.
2– Ghiera di controllo velocità ventilatore. Si dispone di sette velocità.
3– Ghiera distribuzione aria. Sono disponibili 5 distribuzioni aria. La ghiera inoltre può essere indirizzata verso posizioni
intermedie identificate da (●).
4– Pulsante sbrinamento lunotto termico. Premere il pulsante per attivare il lunotto termico. Il lunotto termico rimarrà attivo per
circa 15 minuti dopodiché si spegnerà automaticamente.
5– Selettore ingresso aria. Le posizioni del selettore consentono di selezionare l'aspirazione di aria esterna o il ricircolo dell'aria.
Premere il pulsante per selezionare la condizione di presa o di ricircolo aria interna.
6– Pulsante A/C. Premere il pulsante per accendere/spegnere il compresso del climatizzatore. Il compressore del
climatizzatore può essere accesso/spento a condizione che la ghiera del ventilatore non si trovi in posizione 0.
34
CONOSCENZA DELLA VETTURA

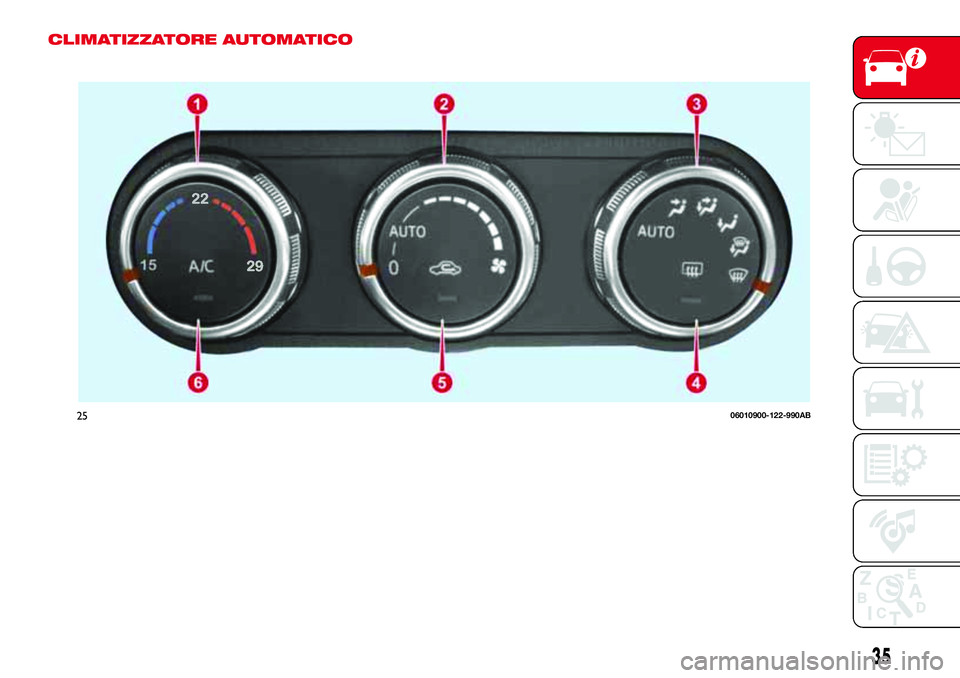

CLIMATIZZATORE AUTOMATICO
2506010900-122-990AB
35

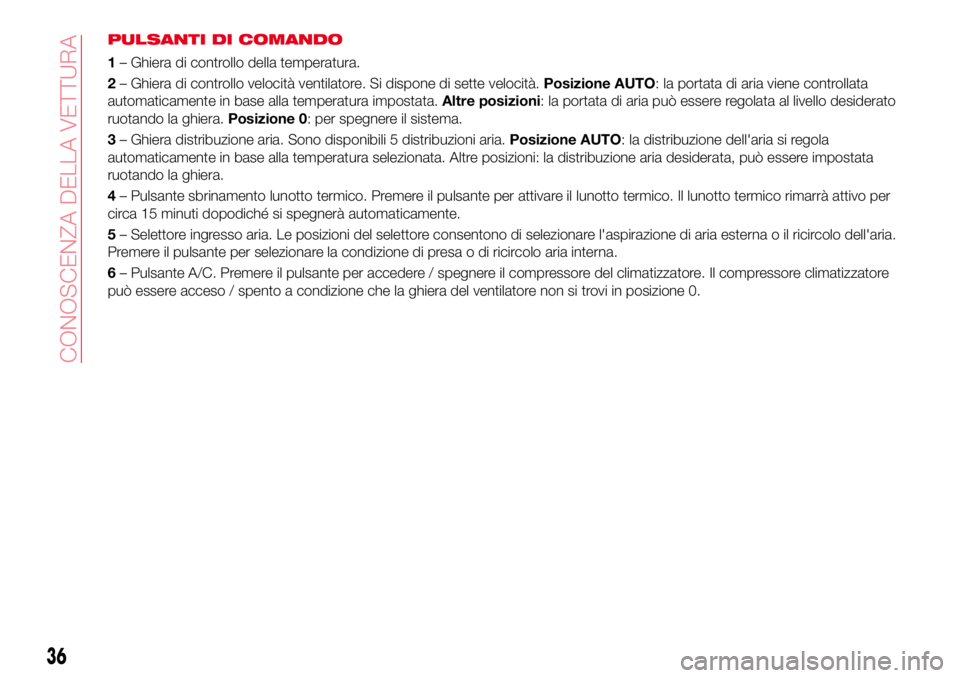

PULSANTI DI COMANDO
1– Ghiera di controllo della temperatura.
2– Ghiera di controllo velocità ventilatore. Si dispone di sette velocità.Posizione AUTO: la portata di aria viene controllata
automaticamente in base alla temperatura impostata.Altre posizioni: la portata di aria può essere regolata al livello desiderato
ruotando la ghiera.Posizione 0: per spegnere il sistema.
3– Ghiera distribuzione aria. Sono disponibili 5 distribuzioni aria.Posizione AUTO: la distribuzione dell'aria si regola
automaticamente in base alla temperatura selezionata. Altre posizioni: la distribuzione aria desiderata, può essere impostata
ruotando la ghiera.
4– Pulsante sbrinamento lunotto termico. Premere il pulsante per attivare il lunotto termico. Il lunotto termico rimarrà attivo per
circa 15 minuti dopodiché si spegnerà automaticamente.
5– Selettore ingresso aria. Le posizioni del selettore consentono di selezionare l'aspirazione di aria esterna o il ricircolo dell'aria.
Premere il pulsante per selezionare la condizione di presa o di ricircolo aria interna.
6– Pulsante A/C. Premere il pulsante per accedere / spegnere il compressore del climatizzatore. Il compressore climatizzatore
può essere acceso / spento a condizione che la ghiera del ventilatore non si trovi in posizione 0.
36
CONOSCENZA DELLA VETTURA

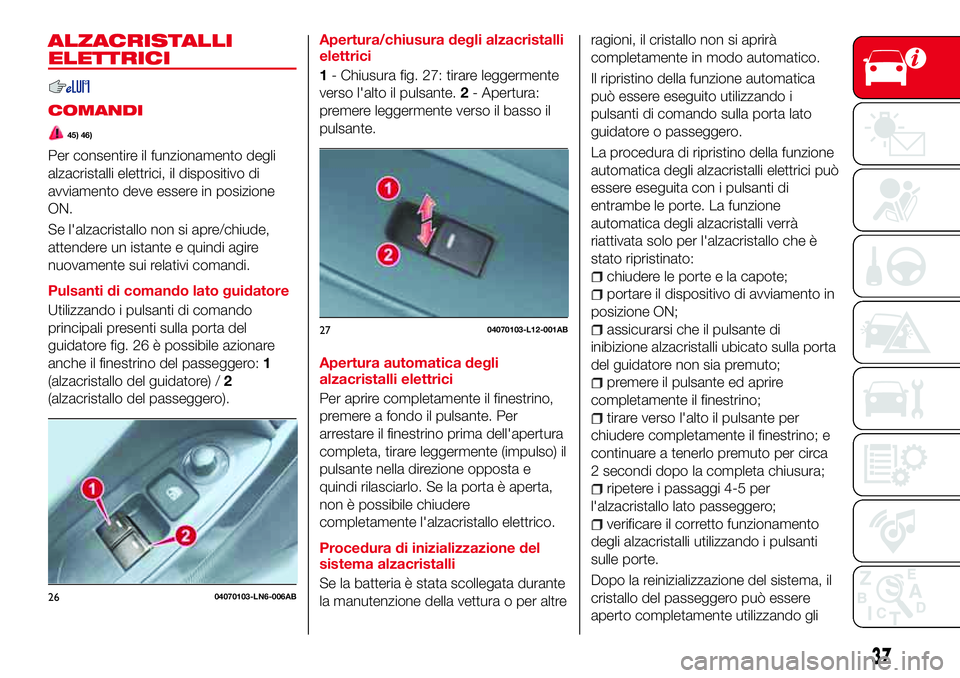

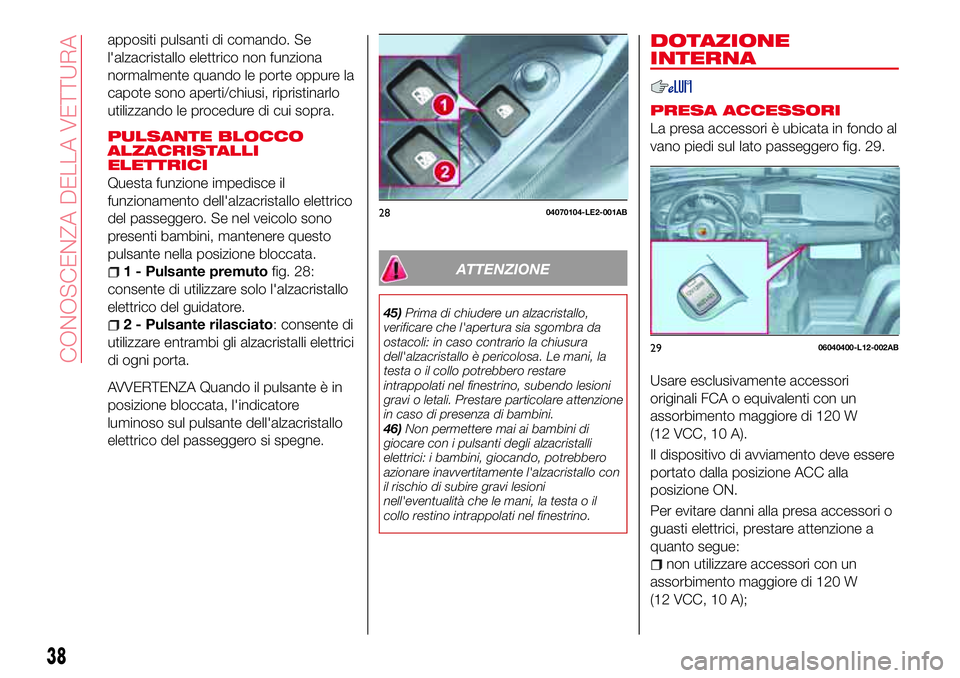

ALZACRISTALLI
ELETTRICI
COMANDI
45) 46)
Per consentire il funzionamento degli
alzacristalli elettrici, il dispositivo di
avviamento deve essere in posizione
ON.
Se l'alzacristallo non si apre/chiude,
attendere un istante e quindi agire
nuovamente sui relativi comandi.
Pulsanti di comando lato guidatore
Utilizzando i pulsanti di comando
principali presenti sulla porta del
guidatore fig. 26 è possibile azionare
anche il finestrino del passeggero:1
(alzacristallo del guidatore) /2
(alzacristallo del passeggero).Apertura/chiusura degli alzacristalli
elettrici
1- Chiusura fig. 27: tirare leggermente
verso l'alto il pulsante.2- Apertura:
premere leggermente verso il basso il
pulsante.
Apertura automatica degli
alzacristalli elettrici
Per aprire completamente il finestrino,
premere a fondo il pulsante. Per
arrestare il finestrino prima dell'apertura
completa, tirare leggermente (impulso) il
pulsante nella direzione opposta e
quindi rilasciarlo. Se la porta è aperta,
non è possibile chiudere
completamente l'alzacristallo elettrico.
Procedura di inizializzazione del
sistema alzacristalli
Se la batteria è stata scollegata durante
la manutenzione della vettura o per altreragioni, il cristallo non si aprirà
completamente in modo automatico.
Il ripristino della funzione automatica
può essere eseguito utilizzando i
pulsanti di comando sulla porta lato
guidatore o passeggero.
La procedura di ripristino della funzione
automatica degli alzacristalli elettrici può
essere eseguita con i pulsanti di
entrambe le porte. La funzione
automatica degli alzacristalli verrà
riattivata solo per l'alzacristallo che è
stato ripristinato:
chiudere le porte e la capote;
portare il dispositivo di avviamento in
posizione ON;
assicurarsi che il pulsante di
inibizione alzacristalli ubicato sulla porta
del guidatore non sia premuto;
premere il pulsante ed aprire
completamente il finestrino;
tirare verso l'alto il pulsante per
chiudere completamente il finestrino; e
continuare a tenerlo premuto per circa
2 secondi dopo la completa chiusura;
ripetere i passaggi 4-5 per
l'alzacristallo lato passeggero;
verificare il corretto funzionamento
degli alzacristalli utilizzando i pulsanti
sulle porte.
Dopo la reinizializzazione del sistema, il
cristallo del passeggero può essere
aperto completamente utilizzando gli
2604070103-LN6-006AB
2704070103-L12-001AB
37

appositi pulsanti di comando. Se
l'alzacristallo elettrico non funziona
normalmente quando le porte oppure la
capote sono aperti/chiusi, ripristinarlo
utilizzando le procedure di cui sopra.
PULSANTE BLOCCO
ALZACRISTALLI
ELETTRICI
Questa funzione impedisce il
funzionamento dell'alzacristallo elettrico
del passeggero. Se nel veicolo sono
presenti bambini, mantenere questo
pulsante nella posizione bloccata.
1 - Pulsante premutofig. 28:
consente di utilizzare solo l'alzacristallo
elettrico del guidatore.
2 - Pulsante rilasciato: consente di
utilizzare entrambi gli alzacristalli elettrici
di ogni porta.
AVVERTENZA Quando il pulsante è in
posizione bloccata, l'indicatore
luminoso sul pulsante dell'alzacristallo
elettrico del passeggero si spegne.
ATTENZIONE
45)Prima di chiudere un alzacristallo,
verificare che l'apertura sia sgombra da
ostacoli: in caso contrario la chiusura
dell'alzacristallo è pericolosa. Le mani, la
testa o il collo potrebbero restare
intrappolati nel finestrino, subendo lesioni
gravi o letali. Prestare particolare attenzione
in caso di presenza di bambini.
46)Non permettere mai ai bambini di
giocare con i pulsanti degli alzacristalli
elettrici: i bambini, giocando, potrebbero
azionare inavvertitamente l'alzacristallo con
il rischio di subire gravi lesioni
nell'eventualità che le mani, la testa o il
collo restino intrappolati nel finestrino.
DOTAZIONE
INTERNA
PRESA ACCESSORI
La presa accessori è ubicata in fondo al
vano piedi sul lato passeggero fig. 29.
Usare esclusivamente accessori
originali FCA o equivalenti con un
assorbimento maggiore di 120 W
(12 VCC, 10 A).
Il dispositivo di avviamento deve essere
portato dalla posizione ACC alla
posizione ON.
Per evitare danni alla presa accessori o
guasti elettrici, prestare attenzione a
quanto segue:
non utilizzare accessori con un
assorbimento maggiore di 120 W
(12 VCC, 10 A);
2804070104-LE2-001AB
2906040400-L12-002AB
38
CONOSCENZA DELLA VETTURA
