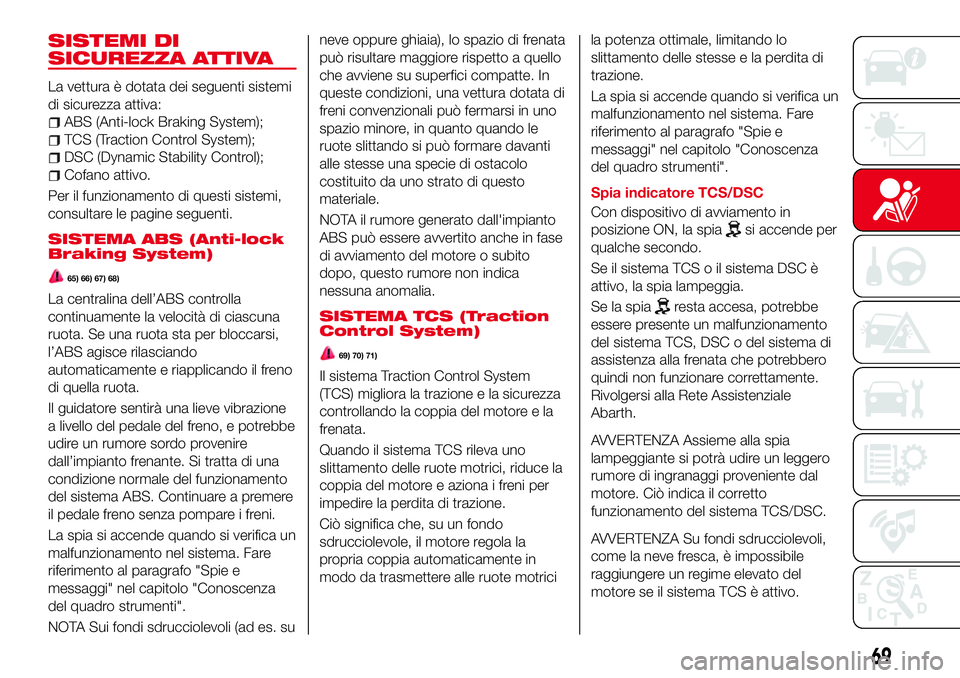

SISTEMI DI
SICUREZZA ATTIVA
La vettura è dotata dei seguenti sistemi
di sicurezza attiva:
ABS (Anti-lock Braking System);
TCS (Traction Control System);
DSC (Dynamic Stability Control);
Cofano attivo.
Per il funzionamento di questi sistemi,
consultare le pagine seguenti.
SISTEMA ABS (Anti-lock
Braking System)
65) 66) 67) 68)
La centralina dell’ABS controlla
continuamente la velocità di ciascuna
ruota. Se una ruota sta per bloccarsi,
l’ABS agisce rilasciando
automaticamente e riapplicando il freno
di quella ruota.
Il guidatore sentirà una lieve vibrazione
a livello del pedale del freno, e potrebbe
udire un rumore sordo provenire
dall’impianto frenante. Si tratta di una
condizione normale del funzionamento
del sistema ABS. Continuare a premere
il pedale freno senza pompare i freni.
La spia si accende quando si verifica un
malfunzionamento nel sistema. Fare
riferimento al paragrafo "Spie e
messaggi" nel capitolo "Conoscenza
del quadro strumenti".
NOTA Sui fondi sdrucciolevoli (ad es. suneve oppure ghiaia), lo spazio di frenata
può risultare maggiore rispetto a quello
che avviene su superfici compatte. In
queste condizioni, una vettura dotata di
freni convenzionali può fermarsi in uno
spazio minore, in quanto quando le
ruote slittando si può formare davanti
alle stesse una specie di ostacolo
costituito da uno strato di questo
materiale.
NOTA il rumore generato dall'impianto
ABS può essere avvertito anche in fase
di avviamento del motore o subito
dopo, questo rumore non indica
nessuna anomalia.
SISTEMA TCS (Traction
Control System)
69) 70) 71)
Il sistema Traction Control System
(TCS) migliora la trazione e la sicurezza
controllando la coppia del motore e la
frenata.
Quando il sistema TCS rileva uno
slittamento delle ruote motrici, riduce la
coppia del motore e aziona i freni per
impedire la perdita di trazione.
Ciò significa che, su un fondo
sdrucciolevole, il motore regola la
propria coppia automaticamente in
modo da trasmettere alle ruote motricila potenza ottimale, limitando lo
slittamento delle stesse e la perdita di
trazione.
La spia si accende quando si verifica un
malfunzionamento nel sistema. Fare
riferimento al paragrafo "Spie e
messaggi" nel capitolo "Conoscenza
del quadro strumenti".
Spia indicatore TCS/DSC
Con dispositivo di avviamento in
posizione ON, la spia
si accende per
qualche secondo.
Se il sistema TCS o il sistema DSC è
attivo, la spia lampeggia.
Se la spia
resta accesa, potrebbe
essere presente un malfunzionamento
del sistema TCS, DSC o del sistema di
assistenza alla frenata che potrebbero
quindi non funzionare correttamente.
Rivolgersi alla Rete Assistenziale
Abarth.
AVVERTENZA Assieme alla spia
lampeggiante si potrà udire un leggero
rumore di ingranaggi proveniente dal
motore. Ciò indica il corretto
funzionamento del sistema TCS/DSC.
AVVERTENZA Su fondi sdrucciolevoli,
come la neve fresca, è impossibile
raggiungere un regime elevato del
motore se il sistema TCS è attivo.
69

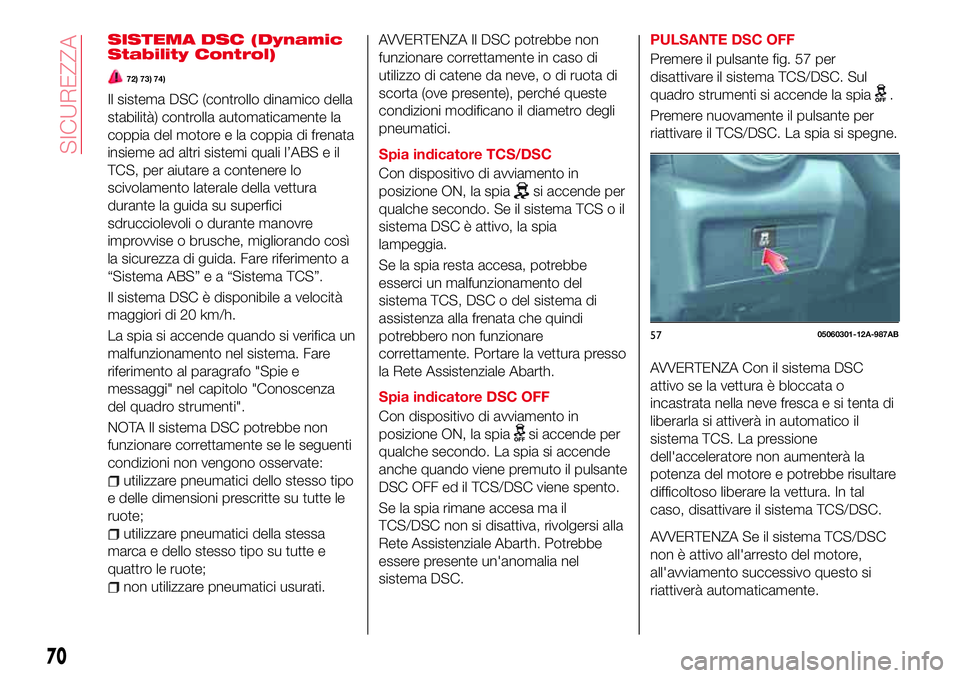

SISTEMA DSC (Dynamic
Stability Control)
72) 73) 74)
Il sistema DSC (controllo dinamico della
stabilità) controlla automaticamente la
coppia del motore e la coppia di frenata
insieme ad altri sistemi quali l’ABS e il
TCS, per aiutare a contenere lo
scivolamento laterale della vettura
durante la guida su superfici
sdrucciolevoli o durante manovre
improvvise o brusche, migliorando così
la sicurezza di guida. Fare riferimento a
“Sistema ABS” e a “Sistema TCS”.
Il sistema DSC è disponibile a velocità
maggiori di 20 km/h.
La spia si accende quando si verifica un
malfunzionamento nel sistema. Fare
riferimento al paragrafo "Spie e
messaggi" nel capitolo "Conoscenza
del quadro strumenti".
NOTA Il sistema DSC potrebbe non
funzionare correttamente se le seguenti
condizioni non vengono osservate:
utilizzare pneumatici dello stesso tipo
e delle dimensioni prescritte su tutte le
ruote;
utilizzare pneumatici della stessa
marca e dello stesso tipo su tutte e
quattro le ruote;
non utilizzare pneumatici usurati.
AVVERTENZA Il DSC potrebbe non
funzionare correttamente in caso di
utilizzo di catene da neve, o di ruota di
scorta (ove presente), perché queste
condizioni modificano il diametro degli
pneumatici.
Spia indicatore TCS/DSC
Con dispositivo di avviamento in
posizione ON, la spia
si accende per
qualche secondo. Se il sistema TCS o il
sistema DSC è attivo, la spia
lampeggia.
Se la spia resta accesa, potrebbe
esserci un malfunzionamento del
sistema TCS, DSC o del sistema di
assistenza alla frenata che quindi
potrebbero non funzionare
correttamente. Portare la vettura presso
la Rete Assistenziale Abarth.
Spia indicatore DSC OFF
Con dispositivo di avviamento in
posizione ON, la spia
si accende per
qualche secondo. La spia si accende
anche quando viene premuto il pulsante
DSC OFF ed il TCS/DSC viene spento.
Se la spia rimane accesa ma il
TCS/DSC non si disattiva, rivolgersi alla
Rete Assistenziale Abarth. Potrebbe
essere presente un'anomalia nel
sistema DSC.PULSANTE DSC OFF
Premere il pulsante fig. 57 per
disattivare il sistema TCS/DSC. Sul
quadro strumenti si accende la spia
.
Premere nuovamente il pulsante per
riattivare il TCS/DSC. La spia si spegne.
AVVERTENZA Con il sistema DSC
attivo se la vettura è bloccata o
incastrata nella neve fresca e si tenta di
liberarla si attiverà in automatico il
sistema TCS. La pressione
dell'acceleratore non aumenterà la
potenza del motore e potrebbe risultare
difficoltoso liberare la vettura. In tal
caso, disattivare il sistema TCS/DSC.
AVVERTENZA Se il sistema TCS/DSC
non è attivo all'arresto del motore,
all'avviamento successivo questo si
riattiverà automaticamente.
5705060301-12A-987AB
70
SICUREZZA

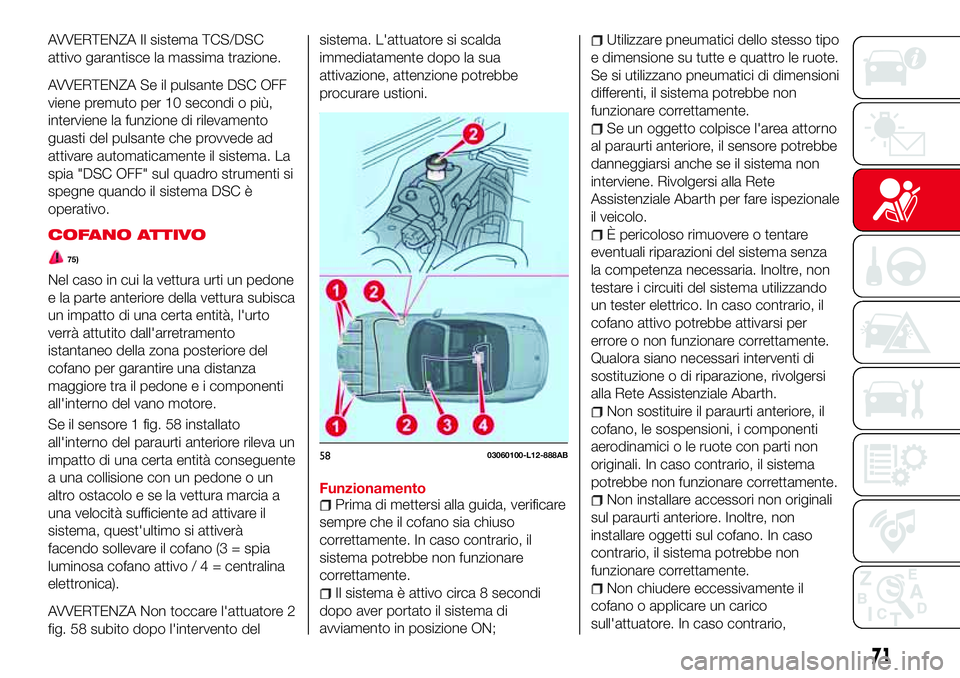

AVVERTENZA Il sistema TCS/DSC
attivo garantisce la massima trazione.
AVVERTENZA Se il pulsante DSC OFF
viene premuto per 10 secondi o più,
interviene la funzione di rilevamento
guasti del pulsante che provvede ad
attivare automaticamente il sistema. La
spia "DSC OFF" sul quadro strumenti si
spegne quando il sistema DSC è
operativo.
COFANO ATTIVO
75)
Nel caso in cui la vettura urti un pedone
e la parte anteriore della vettura subisca
un impatto di una certa entità, l'urto
verrà attutito dall'arretramento
istantaneo della zona posteriore del
cofano per garantire una distanza
maggiore tra il pedone e i componenti
all'interno del vano motore.
Se il sensore 1 fig. 58 installato
all'interno del paraurti anteriore rileva un
impatto di una certa entità conseguente
a una collisione con un pedone o un
altro ostacolo e se la vettura marcia a
una velocità sufficiente ad attivare il
sistema, quest'ultimo si attiverà
facendo sollevare il cofano (3 = spia
luminosa cofano attivo/4=centralina
elettronica).
AVVERTENZA Non toccare l'attuatore 2
fig. 58 subito dopo l'intervento delsistema. L'attuatore si scalda
immediatamente dopo la sua
attivazione, attenzione potrebbe
procurare ustioni.
FunzionamentoPrima di mettersi alla guida, verificare
sempre che il cofano sia chiuso
correttamente. In caso contrario, il
sistema potrebbe non funzionare
correttamente.
Il sistema è attivo circa 8 secondi
dopo aver portato il sistema di
avviamento in posizione ON;
Utilizzare pneumatici dello stesso tipo
e dimensione su tutte e quattro le ruote.
Se si utilizzano pneumatici di dimensioni
differenti, il sistema potrebbe non
funzionare correttamente.
Se un oggetto colpisce l'area attorno
al paraurti anteriore, il sensore potrebbe
danneggiarsi anche se il sistema non
interviene. Rivolgersi alla Rete
Assistenziale Abarth per fare ispezionale
il veicolo.
È pericoloso rimuovere o tentare
eventuali riparazioni del sistema senza
la competenza necessaria. Inoltre, non
testare i circuiti del sistema utilizzando
un tester elettrico. In caso contrario, il
cofano attivo potrebbe attivarsi per
errore o non funzionare correttamente.
Qualora siano necessari interventi di
sostituzione o di riparazione, rivolgersi
alla Rete Assistenziale Abarth.
Non sostituire il paraurti anteriore, il
cofano, le sospensioni, i componenti
aerodinamici o le ruote con parti non
originali. In caso contrario, il sistema
potrebbe non funzionare correttamente.
Non installare accessori non originali
sul paraurti anteriore. Inoltre, non
installare oggetti sul cofano. In caso
contrario, il sistema potrebbe non
funzionare correttamente.
Non chiudere eccessivamente il
cofano o applicare un carico
sull'attuatore. In caso contrario,
5803060100-L12-888AB
71

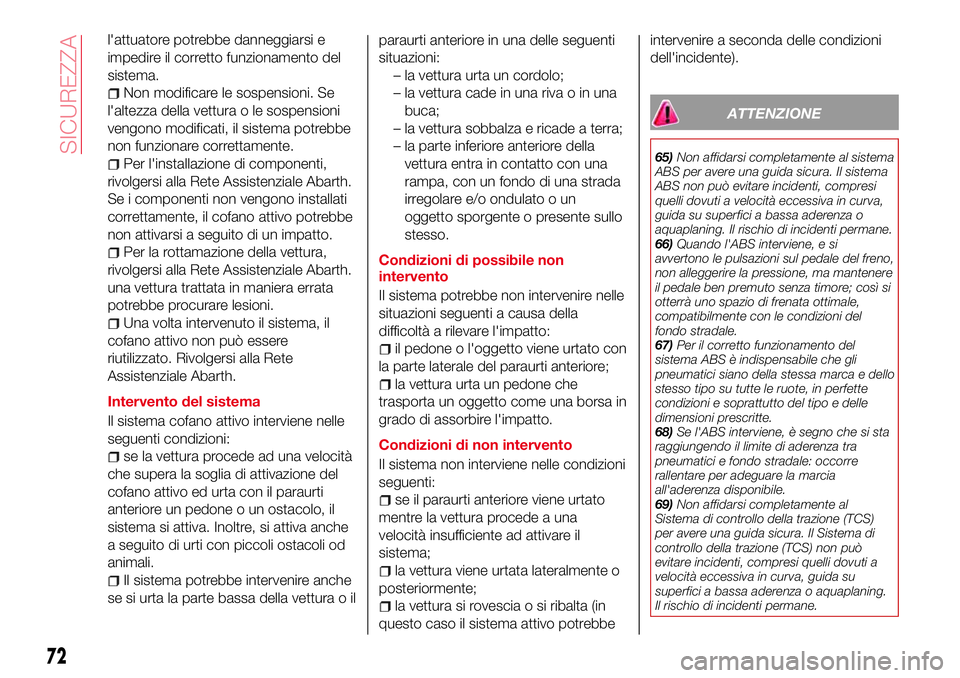

l'attuatore potrebbe danneggiarsi e
impedire il corretto funzionamento del
sistema.
Non modificare le sospensioni. Se
l'altezza della vettura o le sospensioni
vengono modificati, il sistema potrebbe
non funzionare correttamente.
Per l'installazione di componenti,
rivolgersi alla Rete Assistenziale Abarth.
Se i componenti non vengono installati
correttamente, il cofano attivo potrebbe
non attivarsi a seguito di un impatto.
Per la rottamazione della vettura,
rivolgersi alla Rete Assistenziale Abarth.
una vettura trattata in maniera errata
potrebbe procurare lesioni.
Una volta intervenuto il sistema, il
cofano attivo non può essere
riutilizzato. Rivolgersi alla Rete
Assistenziale Abarth.
Intervento del sistema
Il sistema cofano attivo interviene nelle
seguenti condizioni:
se la vettura procede ad una velocità
che supera la soglia di attivazione del
cofano attivo ed urta con il paraurti
anteriore un pedone o un ostacolo, il
sistema si attiva. Inoltre, si attiva anche
a seguito di urti con piccoli ostacoli od
animali.
Il sistema potrebbe intervenire anche
se si urta la parte bassa della vettura o ilparaurti anteriore in una delle seguenti
situazioni:
– la vettura urta un cordolo;
– la vettura cade in una riva o in una
buca;
– la vettura sobbalza e ricade a terra;
– la parte inferiore anteriore della
vettura entra in contatto con una
rampa, con un fondo di una strada
irregolare e/o ondulato o un
oggetto sporgente o presente sullo
stesso.
Condizioni di possibile non
intervento
Il sistema potrebbe non intervenire nelle
situazioni seguenti a causa della
difficoltà a rilevare l'impatto:
il pedone o l'oggetto viene urtato con
la parte laterale del paraurti anteriore;
la vettura urta un pedone che
trasporta un oggetto come una borsa in
grado di assorbire l'impatto.
Condizioni di non intervento
Il sistema non interviene nelle condizioni
seguenti:
se il paraurti anteriore viene urtato
mentre la vettura procede a una
velocità insufficiente ad attivare il
sistema;
la vettura viene urtata lateralmente o
posteriormente;
la vettura si rovescia o si ribalta (in
questo caso il sistema attivo potrebbeintervenire a seconda delle condizioni
dell'incidente).
ATTENZIONE
65)Non affidarsi completamente al sistema
ABS per avere una guida sicura. Il sistema
ABS non può evitare incidenti, compresi
quelli dovuti a velocità eccessiva in curva,
guida su superfici a bassa aderenza o
aquaplaning. Il rischio di incidenti permane.
66)Quando l'ABS interviene, e si
avvertono le pulsazioni sul pedale del freno,
non alleggerire la pressione, ma mantenere
il pedale ben premuto senza timore; così si
otterrà uno spazio di frenata ottimale,
compatibilmente con le condizioni del
fondo stradale.
67)Per il corretto funzionamento del
sistema ABS è indispensabile che gli
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e delle
dimensioni prescritte.
68)Se l'ABS interviene, è segno che si sta
raggiungendo il limite di aderenza tra
pneumatici e fondo stradale: occorre
rallentare per adeguare la marcia
all'aderenza disponibile.
69)Non affidarsi completamente al
Sistema di controllo della trazione (TCS)
per avere una guida sicura. Il Sistema di
controllo della trazione (TCS) non può
evitare incidenti, compresi quelli dovuti a
velocità eccessiva in curva, guida su
superfici a bassa aderenza o aquaplaning.
Il rischio di incidenti permane.
72
SICUREZZA

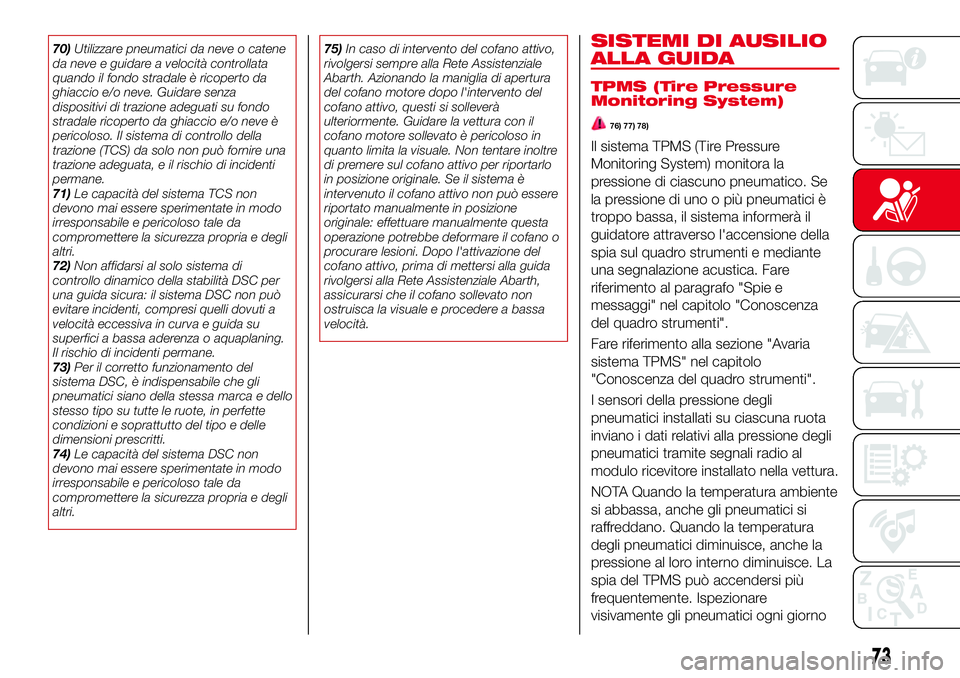

70)Utilizzare pneumatici da neve o catene
da neve e guidare a velocità controllata
quando il fondo stradale è ricoperto da
ghiaccio e/o neve. Guidare senza
dispositivi di trazione adeguati su fondo
stradale ricoperto da ghiaccio e/o neve è
pericoloso. Il sistema di controllo della
trazione (TCS) da solo non può fornire una
trazione adeguata, e il rischio di incidenti
permane.
71)Le capacità del sistema TCS non
devono mai essere sperimentate in modo
irresponsabile e pericoloso tale da
compromettere la sicurezza propria e degli
altri.
72)Non affidarsi al solo sistema di
controllo dinamico della stabilità DSC per
una guida sicura: il sistema DSC non può
evitare incidenti, compresi quelli dovuti a
velocità eccessiva in curva e guida su
superfici a bassa aderenza o aquaplaning.
Il rischio di incidenti permane.
73)Per il corretto funzionamento del
sistema DSC, è indispensabile che gli
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e delle
dimensioni prescritti.
74)Le capacità del sistema DSC non
devono mai essere sperimentate in modo
irresponsabile e pericoloso tale da
compromettere la sicurezza propria e degli
altri.75)In caso di intervento del cofano attivo,
rivolgersi sempre alla Rete Assistenziale
Abarth. Azionando la maniglia di apertura
del cofano motore dopo l'intervento del
cofano attivo, questi si solleverà
ulteriormente. Guidare la vettura con il
cofano motore sollevato è pericoloso in
quanto limita la visuale. Non tentare inoltre
di premere sul cofano attivo per riportarlo
in posizione originale. Se il sistema è
intervenuto il cofano attivo non può essere
riportato manualmente in posizione
originale: effettuare manualmente questa
operazione potrebbe deformare il cofano o
procurare lesioni. Dopo l'attivazione del
cofano attivo, prima di mettersi alla guida
rivolgersi alla Rete Assistenziale Abarth,
assicurarsi che il cofano sollevato non
ostruisca la visuale e procedere a bassa
velocità.SISTEMI DI AUSILIO
ALLA GUIDA
TPMS (Tire Pressure
Monitoring System)
76) 77) 78)
Il sistema TPMS (Tire Pressure
Monitoring System) monitora la
pressione di ciascuno pneumatico. Se
la pressione di uno o più pneumatici è
troppo bassa, il sistema informerà il
guidatore attraverso l'accensione della
spia sul quadro strumenti e mediante
una segnalazione acustica. Fare
riferimento al paragrafo "Spie e
messaggi" nel capitolo "Conoscenza
del quadro strumenti".
Fare riferimento alla sezione "Avaria
sistema TPMS" nel capitolo
"Conoscenza del quadro strumenti".
I sensori della pressione degli
pneumatici installati su ciascuna ruota
inviano i dati relativi alla pressione degli
pneumatici tramite segnali radio al
modulo ricevitore installato nella vettura.
NOTA Quando la temperatura ambiente
si abbassa, anche gli pneumatici si
raffreddano. Quando la temperatura
degli pneumatici diminuisce, anche la
pressione al loro interno diminuisce. La
spia del TPMS può accendersi più
frequentemente. Ispezionare
visivamente gli pneumatici ogni giorno
73

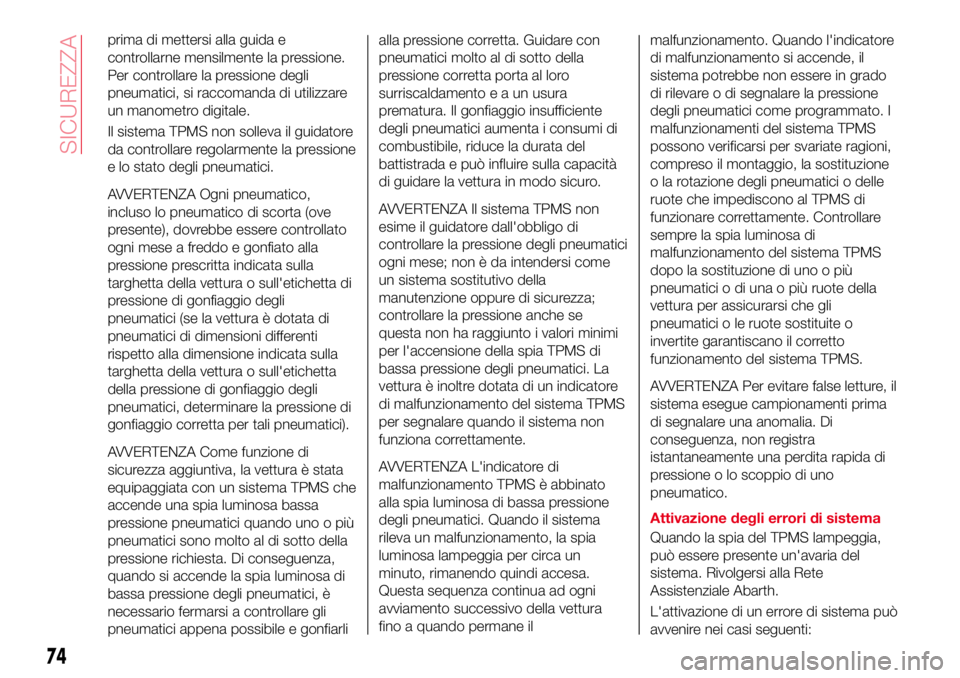

prima di mettersi alla guida e
controllarne mensilmente la pressione.
Per controllare la pressione degli
pneumatici, si raccomanda di utilizzare
un manometro digitale.
Il sistema TPMS non solleva il guidatore
da controllare regolarmente la pressione
e lo stato degli pneumatici.
AVVERTENZA Ogni pneumatico,
incluso lo pneumatico di scorta (ove
presente), dovrebbe essere controllato
ogni mese a freddo e gonfiato alla
pressione prescritta indicata sulla
targhetta della vettura o sull'etichetta di
pressione di gonfiaggio degli
pneumatici (se la vettura è dotata di
pneumatici di dimensioni differenti
rispetto alla dimensione indicata sulla
targhetta della vettura o sull'etichetta
della pressione di gonfiaggio degli
pneumatici, determinare la pressione di
gonfiaggio corretta per tali pneumatici).
AVVERTENZA Come funzione di
sicurezza aggiuntiva, la vettura è stata
equipaggiata con un sistema TPMS che
accende una spia luminosa bassa
pressione pneumatici quando uno o più
pneumatici sono molto al di sotto della
pressione richiesta. Di conseguenza,
quando si accende la spia luminosa di
bassa pressione degli pneumatici, è
necessario fermarsi a controllare gli
pneumatici appena possibile e gonfiarlialla pressione corretta. Guidare con
pneumatici molto al di sotto della
pressione corretta porta al loro
surriscaldamentoeaunusura
prematura. Il gonfiaggio insufficiente
degli pneumatici aumenta i consumi di
combustibile, riduce la durata del
battistrada e può influire sulla capacità
di guidare la vettura in modo sicuro.
AVVERTENZA Il sistema TPMS non
esime il guidatore dall'obbligo di
controllare la pressione degli pneumatici
ogni mese; non è da intendersi come
un sistema sostitutivo della
manutenzione oppure di sicurezza;
controllare la pressione anche se
questa non ha raggiunto i valori minimi
per l'accensione della spia TPMS di
bassa pressione degli pneumatici. La
vettura è inoltre dotata di un indicatore
di malfunzionamento del sistema TPMS
per segnalare quando il sistema non
funziona correttamente.
AVVERTENZA L'indicatore di
malfunzionamento TPMS è abbinato
alla spia luminosa di bassa pressione
degli pneumatici. Quando il sistema
rileva un malfunzionamento, la spia
luminosa lampeggia per circa un
minuto, rimanendo quindi accesa.
Questa sequenza continua ad ogni
avviamento successivo della vettura
fino a quando permane ilmalfunzionamento. Quando l'indicatore
di malfunzionamento si accende, il
sistema potrebbe non essere in grado
di rilevare o di segnalare la pressione
degli pneumatici come programmato. I
malfunzionamenti del sistema TPMS
possono verificarsi per svariate ragioni,
compreso il montaggio, la sostituzione
o la rotazione degli pneumatici o delle
ruote che impediscono al TPMS di
funzionare correttamente. Controllare
sempre la spia luminosa di
malfunzionamento del sistema TPMS
dopo la sostituzione di uno o più
pneumatici o di una o più ruote della
vettura per assicurarsi che gli
pneumatici o le ruote sostituite o
invertite garantiscano il corretto
funzionamento del sistema TPMS.
AVVERTENZA Per evitare false letture, il
sistema esegue campionamenti prima
di segnalare una anomalia. Di
conseguenza, non registra
istantaneamente una perdita rapida di
pressione o lo scoppio di uno
pneumatico.
Attivazione degli errori di sistema
Quando la spia del TPMS lampeggia,
può essere presente un'avaria del
sistema. Rivolgersi alla Rete
Assistenziale Abarth.
L'attivazione di un errore di sistema può
avvenire nei casi seguenti:
74
SICUREZZA

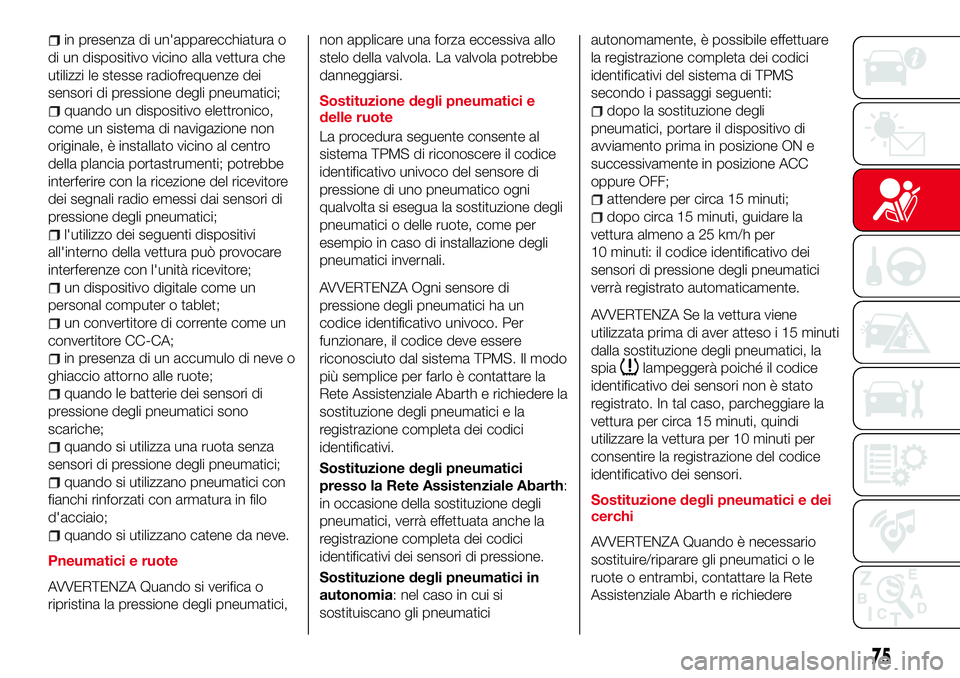

in presenza di un'apparecchiatura o
di un dispositivo vicino alla vettura che
utilizzi le stesse radiofrequenze dei
sensori di pressione degli pneumatici;
quando un dispositivo elettronico,
come un sistema di navigazione non
originale, è installato vicino al centro
della plancia portastrumenti; potrebbe
interferire con la ricezione del ricevitore
dei segnali radio emessi dai sensori di
pressione degli pneumatici;
l'utilizzo dei seguenti dispositivi
all'interno della vettura può provocare
interferenze con l'unità ricevitore;
un dispositivo digitale come un
personal computer o tablet;
un convertitore di corrente come un
convertitore CC-CA;
in presenza di un accumulo di neve o
ghiaccio attorno alle ruote;
quando le batterie dei sensori di
pressione degli pneumatici sono
scariche;
quando si utilizza una ruota senza
sensori di pressione degli pneumatici;
quando si utilizzano pneumatici con
fianchi rinforzati con armatura in filo
d'acciaio;
quando si utilizzano catene da neve.
Pneumatici e ruote
AVVERTENZA Quando si verifica o
ripristina la pressione degli pneumatici,non applicare una forza eccessiva allo
stelo della valvola. La valvola potrebbe
danneggiarsi.
Sostituzione degli pneumatici e
delle ruote
La procedura seguente consente al
sistema TPMS di riconoscere il codice
identificativo univoco del sensore di
pressione di uno pneumatico ogni
qualvolta si esegua la sostituzione degli
pneumatici o delle ruote, come per
esempio in caso di installazione degli
pneumatici invernali.
AVVERTENZA Ogni sensore di
pressione degli pneumatici ha un
codice identificativo univoco. Per
funzionare, il codice deve essere
riconosciuto dal sistema TPMS. Il modo
più semplice per farlo è contattare la
Rete Assistenziale Abarth e richiedere la
sostituzione degli pneumatici e la
registrazione completa dei codici
identificativi.
Sostituzione degli pneumatici
presso la Rete Assistenziale Abarth:
in occasione della sostituzione degli
pneumatici, verrà effettuata anche la
registrazione completa dei codici
identificativi dei sensori di pressione.
Sostituzione degli pneumatici in
autonomia: nel caso in cui si
sostituiscano gli pneumaticiautonomamente, è possibile effettuare
la registrazione completa dei codici
identificativi del sistema di TPMS
secondo i passaggi seguenti:
dopo la sostituzione degli
pneumatici, portare il dispositivo di
avviamento prima in posizione ON e
successivamente in posizione ACC
oppure OFF;
attendere per circa 15 minuti;
dopo circa 15 minuti, guidare la
vettura almeno a 25 km/h per
10 minuti: il codice identificativo dei
sensori di pressione degli pneumatici
verrà registrato automaticamente.
AVVERTENZA Se la vettura viene
utilizzata prima di aver atteso i 15 minuti
dalla sostituzione degli pneumatici, la
spia
lampeggerà poiché il codice
identificativo dei sensori non è stato
registrato. In tal caso, parcheggiare la
vettura per circa 15 minuti, quindi
utilizzare la vettura per 10 minuti per
consentire la registrazione del codice
identificativo dei sensori.
Sostituzione degli pneumatici e dei
cerchi
AVVERTENZA Quando è necessario
sostituire/riparare gli pneumatici o le
ruote o entrambi, contattare la Rete
Assistenziale Abarth e richiedere
75

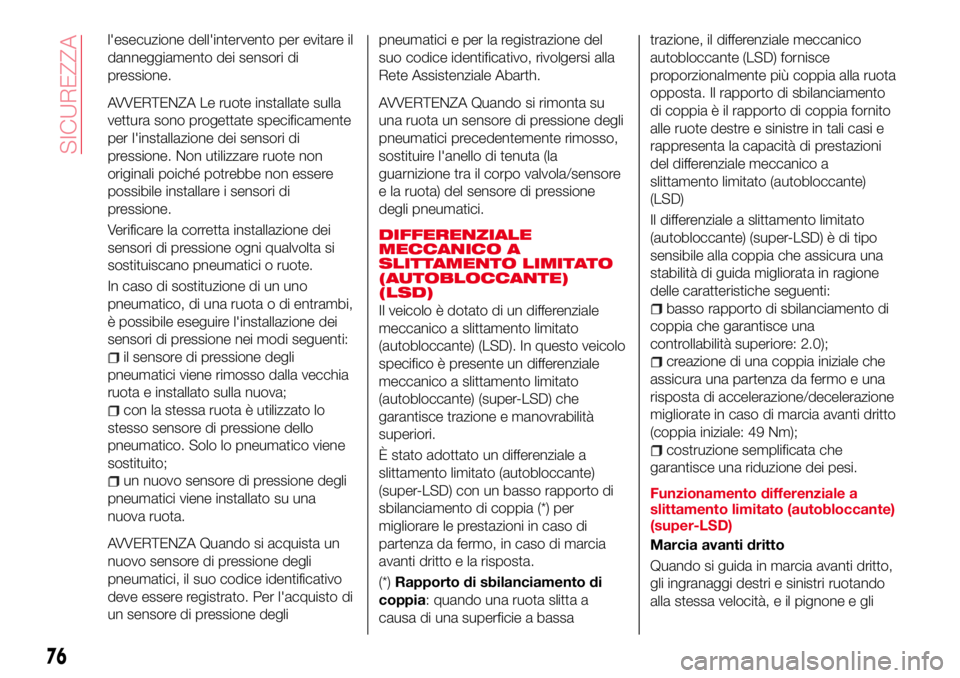

l'esecuzione dell'intervento per evitare il
danneggiamento dei sensori di
pressione.
AVVERTENZA Le ruote installate sulla
vettura sono progettate specificamente
per l'installazione dei sensori di
pressione. Non utilizzare ruote non
originali poiché potrebbe non essere
possibile installare i sensori di
pressione.
Verificare la corretta installazione dei
sensori di pressione ogni qualvolta si
sostituiscano pneumatici o ruote.
In caso di sostituzione di un uno
pneumatico, di una ruota o di entrambi,
è possibile eseguire l'installazione dei
sensori di pressione nei modi seguenti:
il sensore di pressione degli
pneumatici viene rimosso dalla vecchia
ruota e installato sulla nuova;
con la stessa ruota è utilizzato lo
stesso sensore di pressione dello
pneumatico. Solo lo pneumatico viene
sostituito;
un nuovo sensore di pressione degli
pneumatici viene installato su una
nuova ruota.
AVVERTENZA Quando si acquista un
nuovo sensore di pressione degli
pneumatici, il suo codice identificativo
deve essere registrato. Per l'acquisto di
un sensore di pressione deglipneumatici e per la registrazione del
suo codice identificativo, rivolgersi alla
Rete Assistenziale Abarth.
AVVERTENZA Quando si rimonta su
una ruota un sensore di pressione degli
pneumatici precedentemente rimosso,
sostituire l'anello di tenuta (la
guarnizione tra il corpo valvola/sensore
e la ruota) del sensore di pressione
degli pneumatici.
DIFFERENZIALE
MECCANICO A
SLITTAMENTO LIMITATO
(AUTOBLOCCANTE)
(LSD)
Il veicolo è dotato di un differenziale
meccanico a slittamento limitato
(autobloccante) (LSD). In questo veicolo
specifico è presente un differenziale
meccanico a slittamento limitato
(autobloccante) (super-LSD) che
garantisce trazione e manovrabilità
superiori.
È stato adottato un differenziale a
slittamento limitato (autobloccante)
(super-LSD) con un basso rapporto di
sbilanciamento di coppia (*) per
migliorare le prestazioni in caso di
partenza da fermo, in caso di marcia
avanti dritto e la risposta.
(*)Rapporto di sbilanciamento di
coppia: quando una ruota slitta a
causa di una superficie a bassatrazione, il differenziale meccanico
autobloccante (LSD) fornisce
proporzionalmente più coppia alla ruota
opposta. Il rapporto di sbilanciamento
di coppia è il rapporto di coppia fornito
alle ruote destre e sinistre in tali casi e
rappresenta la capacità di prestazioni
del differenziale meccanico a
slittamento limitato (autobloccante)
(LSD)
Il differenziale a slittamento limitato
(autobloccante) (super-LSD) è di tipo
sensibile alla coppia che assicura una
stabilità di guida migliorata in ragione
delle caratteristiche seguenti:basso rapporto di sbilanciamento di
coppia che garantisce una
controllabilità superiore: 2.0);
creazione di una coppia iniziale che
assicura una partenza da fermo e una
risposta di accelerazione/decelerazione
migliorate in caso di marcia avanti dritto
(coppia iniziale: 49 Nm);
costruzione semplificata che
garantisce una riduzione dei pesi.
Funzionamento differenziale a
slittamento limitato (autobloccante)
(super-LSD)
Marcia avanti dritto
Quando si guida in marcia avanti dritto,
gli ingranaggi destri e sinistri ruotando
alla stessa velocità, e il pignone e gli
76
SICUREZZA

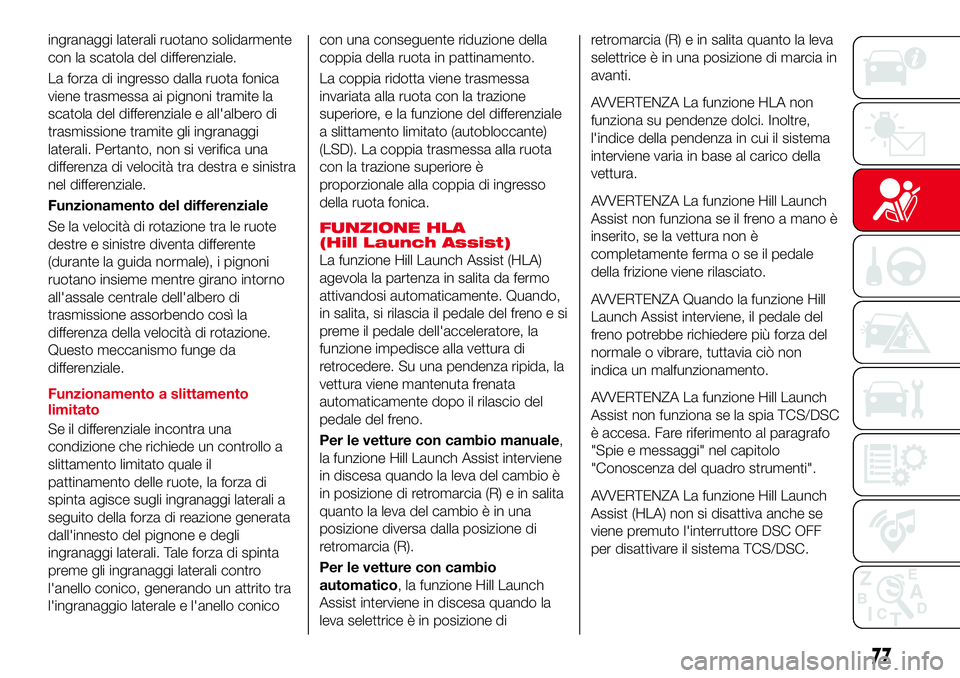

ingranaggi laterali ruotano solidarmente
con la scatola del differenziale.
La forza di ingresso dalla ruota fonica
viene trasmessa ai pignoni tramite la
scatola del differenziale e all'albero di
trasmissione tramite gli ingranaggi
laterali. Pertanto, non si verifica una
differenza di velocità tra destra e sinistra
nel differenziale.
Funzionamento del differenziale
Se la velocità di rotazione tra le ruote
destre e sinistre diventa differente
(durante la guida normale), i pignoni
ruotano insieme mentre girano intorno
all'assale centrale dell'albero di
trasmissione assorbendo così la
differenza della velocità di rotazione.
Questo meccanismo funge da
differenziale.
Funzionamento a slittamento
limitato
Se il differenziale incontra una
condizione che richiede un controllo a
slittamento limitato quale il
pattinamento delle ruote, la forza di
spinta agisce sugli ingranaggi laterali a
seguito della forza di reazione generata
dall'innesto del pignone e degli
ingranaggi laterali. Tale forza di spinta
preme gli ingranaggi laterali contro
l'anello conico, generando un attrito tra
l'ingranaggio laterale e l'anello conicocon una conseguente riduzione della
coppia della ruota in pattinamento.
La coppia ridotta viene trasmessa
invariata alla ruota con la trazione
superiore, e la funzione del differenziale
a slittamento limitato (autobloccante)
(LSD). La coppia trasmessa alla ruota
con la trazione superiore è
proporzionale alla coppia di ingresso
della ruota fonica.
FUNZIONE HLA
(Hill Launch Assist)
La funzione Hill Launch Assist (HLA)
agevola la partenza in salita da fermo
attivandosi automaticamente. Quando,
in salita, si rilascia il pedale del freno e si
preme il pedale dell'acceleratore, la
funzione impedisce alla vettura di
retrocedere. Su una pendenza ripida, la
vettura viene mantenuta frenata
automaticamente dopo il rilascio del
pedale del freno.
Per le vetture con cambio manuale,
la funzione Hill Launch Assist interviene
in discesa quando la leva del cambio è
in posizione di retromarcia (R) e in salita
quanto la leva del cambio è in una
posizione diversa dalla posizione di
retromarcia (R).
Per le vetture con cambio
automatico, la funzione Hill Launch
Assist interviene in discesa quando la
leva selettrice è in posizione diretromarcia (R) e in salita quanto la leva
selettrice è in una posizione di marcia in
avanti.
AVVERTENZA La funzione HLA non
funziona su pendenze dolci. Inoltre,
l'indice della pendenza in cui il sistema
interviene varia in base al carico della
vettura.
AVVERTENZA La funzione Hill Launch
Assist non funziona se il freno a mano è
inserito, se la vettura non è
completamente ferma o se il pedale
della frizione viene rilasciato.
AVVERTENZA Quando la funzione Hill
Launch Assist interviene, il pedale del
freno potrebbe richiedere più forza del
normale o vibrare, tuttavia ciò non
indica un malfunzionamento.
AVVERTENZA La funzione Hill Launch
Assist non funziona se la spia TCS/DSC
è accesa. Fare riferimento al paragrafo
"Spie e messaggi" nel capitolo
"Conoscenza del quadro strumenti".
AVVERTENZA La funzione Hill Launch
Assist (HLA) non si disattiva anche se
viene premuto l'interruttore DSC OFF
per disattivare il sistema TCS/DSC.
77

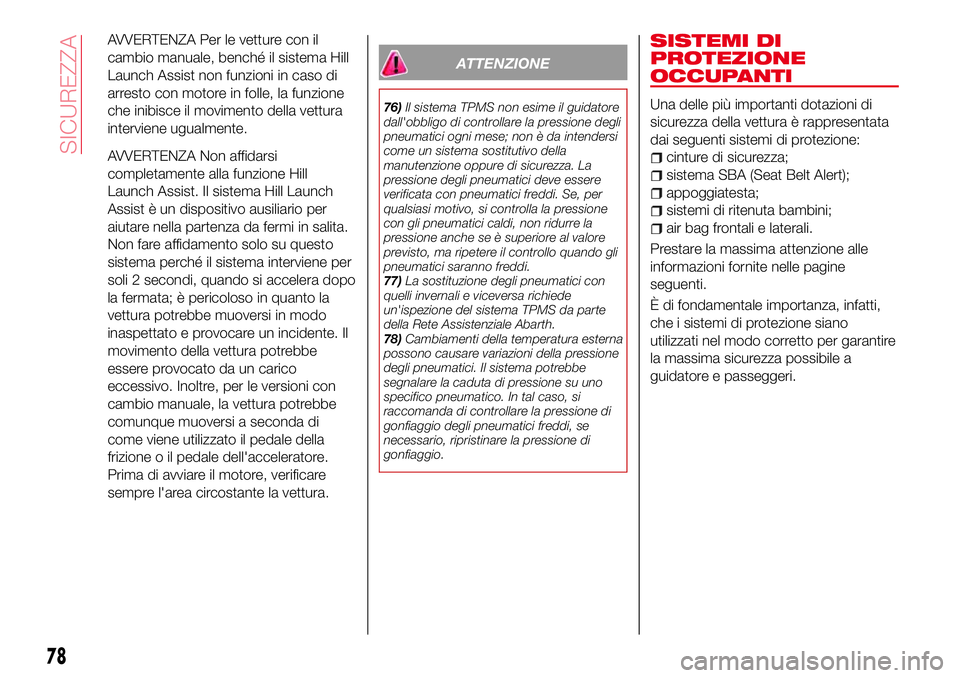

AVVERTENZA Per le vetture con il
cambio manuale, benché il sistema Hill
Launch Assist non funzioni in caso di
arresto con motore in folle, la funzione
che inibisce il movimento della vettura
interviene ugualmente.
AVVERTENZA Non affidarsi
completamente alla funzione Hill
Launch Assist. Il sistema Hill Launch
Assist è un dispositivo ausiliario per
aiutare nella partenza da fermi in salita.
Non fare affidamento solo su questo
sistema perché il sistema interviene per
soli 2 secondi, quando si accelera dopo
la fermata; è pericoloso in quanto la
vettura potrebbe muoversi in modo
inaspettato e provocare un incidente. Il
movimento della vettura potrebbe
essere provocato da un carico
eccessivo. Inoltre, per le versioni con
cambio manuale, la vettura potrebbe
comunque muoversi a seconda di
come viene utilizzato il pedale della
frizione o il pedale dell'acceleratore.
Prima di avviare il motore, verificare
sempre l'area circostante la vettura.
ATTENZIONE
76)Il sistema TPMS non esime il guidatore
dall'obbligo di controllare la pressione degli
pneumatici ogni mese; non è da intendersi
come un sistema sostitutivo della
manutenzione oppure di sicurezza. La
pressione degli pneumatici deve essere
verificata con pneumatici freddi. Se, per
qualsiasi motivo, si controlla la pressione
con gli pneumatici caldi, non ridurre la
pressione anche se è superiore al valore
previsto, ma ripetere il controllo quando gli
pneumatici saranno freddi.
77)La sostituzione degli pneumatici con
quelli invernali e viceversa richiede
un'ispezione del sistema TPMS da parte
della Rete Assistenziale Abarth.
78)Cambiamenti della temperatura esterna
possono causare variazioni della pressione
degli pneumatici. Il sistema potrebbe
segnalare la caduta di pressione su uno
specifico pneumatico. In tal caso, si
raccomanda di controllare la pressione di
gonfiaggio degli pneumatici freddi, se
necessario, ripristinare la pressione di
gonfiaggio.
SISTEMI DI
PROTEZIONE
OCCUPANTI
Una delle più importanti dotazioni di
sicurezza della vettura è rappresentata
dai seguenti sistemi di protezione:
cinture di sicurezza;
sistema SBA (Seat Belt Alert);
appoggiatesta;
sistemi di ritenuta bambini;
air bag frontali e laterali.
Prestare la massima attenzione alle
informazioni fornite nelle pagine
seguenti.
È di fondamentale importanza, infatti,
che i sistemi di protezione siano
utilizzati nel modo corretto per garantire
la massima sicurezza possibile a
guidatore e passeggeri.
78
SICUREZZA
