FAMILIARIZACIÓN CON SU VEHÍCULO

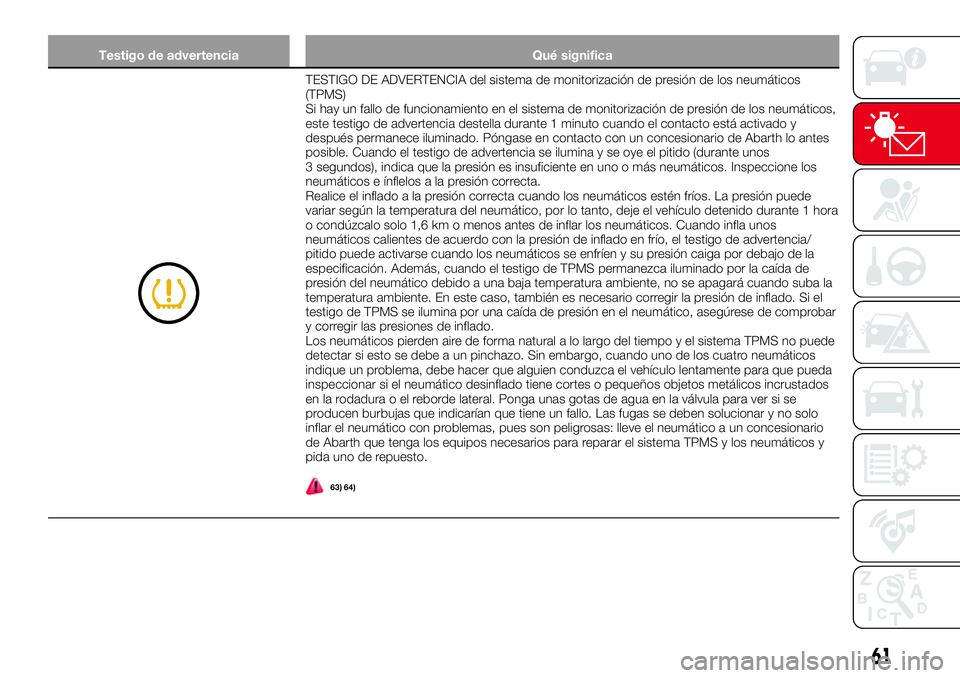

Testigo de advertencia Qué significa
TESTIGO DE ADVERTENCIA del sistema de monitorización de presión de los neumáticos
(TPMS)
Si hay un fallo de funcionamiento en el sistema de monitorización de presión de los neumáticos,
este testigo de advertencia destella durante 1 minuto cuando el contacto está activado y
después permanece iluminado. Póngase en contacto con un concesionario de Abarth lo antes
posible. Cuando el testigo de advertencia se ilumina y se oye el pitido (durante unos
3 segundos), indica que la presión es insuficiente en uno o más neumáticos. Inspeccione los
neumáticos e ínflelos a la presión correcta.
Realice el inflado a la presión correcta cuando los neumáticos estén fríos. La presión puede
variar según la temperatura del neumático, por lo tanto, deje el vehículo detenido durante 1 hora
o condúzcalo solo 1,6 km o menos antes de inflar los neumáticos. Cuando infla unos
neumáticos calientes de acuerdo con la presión de inflado en frío, el testigo de advertencia/
pitido puede activarse cuando los neumáticos se enfríen y su presión caiga por debajo de la
especificación. Además, cuando el testigo de TPMS permanezca iluminado por la caída de
presión del neumático debido a una baja temperatura ambiente, no se apagará cuando suba la
temperatura ambiente. En este caso, también es necesario corregir la presión de inflado. Si el
testigo de TPMS se ilumina por una caída de presión en el neumático, asegúrese de comprobar
y corregir las presiones de inflado.
Los neumáticos pierden aire de forma natural a lo largo del tiempo y el sistema TPMS no puede
detectar si esto se debe a un pinchazo. Sin embargo, cuando uno de los cuatro neumáticos
indique un problema, debe hacer que alguien conduzca el vehículo lentamente para que pueda
inspeccionar si el neumático desinflado tiene cortes o pequeños objetos metálicos incrustados
en la rodadura o el reborde lateral. Ponga unas gotas de agua en la válvula para ver si se
producen burbujas que indicarían que tiene un fallo. Las fugas se deben solucionar y no solo
inflar el neumático con problemas, pues son peligrosas: lleve el neumático a un concesionario
de Abarth que tenga los equipos necesarios para reparar el sistema TPMS y los neumáticos y
pida uno de repuesto.
63) 64)

61

MENSAJE INDICADO EN
LA PANTALLA
Si el mensaje se muestra en la pantalla
central, tome las medidas adecuadas
(con tranquilidad) de acuerdo al
mensaje indicado.
Si se indican los siguientes mensajes en
la pantalla central, puede existir una
avería en algún sistema del vehículo:
Temperatura del refrigerador del
motor alta: se muestra si se ha
incrementado mucho la temperatura
del refrigerante del motor.
Fallo en el Sistema de Carga:se
muestra si hay una avería en el sistema
de carga.
Advertencia de Temperatura:se
muestra cuando la temperatura cerca
de la pantalla central es alta. Se
recomienda bajar la temperatura en el
habitáculo y alrededor de la pantalla
central evitando la luz solar directa.
Detenga el vehículo en un lugar seguro
y póngase en contacto con un
concesionario de Abarth.
PITIDO DE ADVERTENCIA
ACTIVADO
Se activa un pitido de advertencia en
los siguientes casos:
Recordatorio de luces encendidas;
Sistema de airbags/pretensores;
Capó activo (si se incluye);
Encendido no desactivado (STOP);
Llave retirada del vehículo;
Interruptor de solicitud sin
funcionamiento (versiones con función
avanzada sin llave);
Llave abandonada en el maletero
(versiones con función avanzada sin
llave);
Llave abandonada en el vehículo
(versiones con función avanzada sin
llave);
Alarma de velocidad del vehículo (si
se incluye);
Pitido de advertencia de inflado de
los neumáticos (si se incluye);
Temperatura exterior (si se incluye);
Bloqueo electrónico de la dirección;
Limitador de velocidad (si se incluye);
Advertencia de 120 km/h (si se
incluye)
ADVERTENCIA
61)No modifique el sistema de
airbags/pretensores y póngase en
contacto con un concesionario de Abarth
para todas las reparaciones y el
mantenimiento. Es peligroso reparar por su
cuenta o modificar dichos sistemas. Un
airbag/pretensor podría activarse
accidentalmente o quedar inactivado,
causando lesiones o la muerte.62)No conduzca el vehículo cuando esté
iluminado o destellando el testigo del capó
activo. Conducir el vehículo con el testigo
del capó activo iluminado o destellando es
peligroso, pues el mecanismo del capó
podría no activarse y funcionar
normalmente en el caso de que el vehículo
golpee a un peatón.
63)Si se ilumina o destella el testigo de
advertencia TPMS o se oye el pitido de
advertencia de presión de los neumáticos,
reduzca de inmediato la velocidad del
vehículo y evite maniobras y frenazos
repentinos. Si se ilumina o destella el
testigo de advertencia o se oye el pitido de
presión de los neumáticos, es peligroso
conducir el vehículo a alta velocidad y
realizar maniobras y frenazos bruscos. La
conducción del vehículo puede empeorar y
causarse un accidente. Para determinar si
un neumático se ha pinchado o tiene una
fuga, aparque en un lugar seguro donde
pueda inspeccionarlos y establezca si
tienen un inflado suficiente para continuar
hasta un lugar donde puedan inflarlos y
donde el sistema puede ser monitorizado
por un concesionario de Abarth, o donde
puedan repararlos.
64)No ignore el testigo de advertencia
TPMS. Ignorar el testigo TPMS es
peligroso, aunque sepa por qué está
iluminado. Haga que el problema sea
resuelto en cuanto sea posible, antes de
que se convierta en una situación grave
que pueda provocar el fallo de las ruedas y
un accidente peligroso.
68
CONOCER EL CUADRO DE INSTRUMENTOS

66)Cuando intervenga el ABS y note la
vibración en el pedal del freno, no reduzca
la fuerza con que lo pisa, sino que continúe
pisándolo firmemente; así frenará en la
distancia más corta posible, dependiendo
de las condiciones de la carretera.
67)Para el correcto funcionamiento del
ABS, los neumáticos de todas las ruedas
deben ser del mismo tipo y marca, deben
estar en perfectas condiciones y, sobre
todo, ser de las dimensiones adecuadas.
68)Si interviene el ABS, esto indica que el
agarre de los neumáticos sobre la
carretera se acerca a su límite: reduzca la
velocidad a una velocidad compatible con
el agarre disponible.
69)No confíe en el sistema de control de
tracción (TCS) como sustitución de un
modo de conducción seguro. El sistema
de control de tracción (TCS) no puede
compensar la conducción peligrosa e
insegura, una velocidad excesiva, no
mantener la distancia de seguridad, o el
aquaplaning (fricción de los neumáticos y
contacto con la carretera reducidos debido
a agua sobre la superficie). Puede sufrir un
accidente.
70)Utilice cadenas o neumáticos para
nieve y conduzca a baja velocidad cuando
la carretera esté cubierta de hielo o nieve.
Es peligroso conducir sin los dispositivos
de tracción adecuados sobre carreteras
cubiertas de hielo o nieve. El sistema de
control de tracción (TCS) no proporciona
por su cuenta la tracción adecuada y
podría sufrir un accidente.
71)La capacidad del TCS nunca debe
probarse de manera peligrosa e
irresponsable, de manera que ponga en
riesgo su seguridad y la de otras personas.72)No confíe en el DCS como sustitución
de un modo de conducción seguro: el
control electrónico de estabilidad (DSC) no
puede compensar la conducción peligrosa
e insegura, una velocidad excesiva, no
mantener la distancia de seguridad, o el
aquaplaning (fricción de los neumáticos y
contacto con la carretera reducidos debido
a agua sobre la superficie). Puede sufrir un
accidente.
73)Para el correcto funcionamiento del
sistema DSC, los neumáticos deben ser
del mismo tipo y marca en todas las
ruedas, deben estar en perfectas
condiciones y, sobre todo, ser del tamaño
adecuado.
74)La capacidad del sistema DCS nunca
debe probarse de manera peligrosa e
irresponsable, de manera que ponga en
riesgo su seguridad y la de otras personas.
75)Si se ha activado el capó activo,
póngase en contacto con el concesionario
de Abarth. Si tira de la palanca de
liberación del capó una vez que el capó
activo se ha activado, este se levantará
aún más. Si conduce el vehículo con el
capó levantado, obstruirá su visibilidad y
podría sufrir un accidente. Por otra parte,
no intente empujar el capó hacia abajo.
Podría deformarlo o causarse lesiones,
pues el capó activado no se puede bajar
manualmente. Antes de volver a conducir
el vehículo, póngase en contacto con un
concesionario de Abarth si se ha activado
el capó activo, y asegúrese de que el capó
levantado no obstruya su visibilidad;
conduzca el vehículo a baja velocidad.SISTEMAS DE
CONDUCCIÓN
AUXILIARES
TPMS (Sistema de
monitorización de
presión de los
neumáticos)
76) 77) 78)
El sistema de monitorización de presión
de los neumáticos (TPMS) controla la
presión de cada uno de los
neumáticos. Si la presión es demasiado
baja en uno o más neumáticos, el
sistema alertará al conductor con un
testigo de advertencia en el cuadro de
instrumentos y con un pitido. Consulte
el apartado “Testigos de advertencia y
mensajes” del capítulo “Conocer el
cuadro de instrumentos”.
Consulte los apartados “Pitido de
advertencia de inflado de los
neumáticos” en “Pitido de advertencia
activado” del capítulo “Conocer el
cuadro de instrumentos”.
Los sensores de presión instalados en
cada rueda envían datos de presión de
los neumáticos por señales de radio al
receptor en el vehículo.
NOTA Cuando los cambios
estacionales producen una baja
temperatura ambiente, los neumáticos
también estarán a menor temperatura.
Al bajar la temperatura de los
74
SEGURIDAD

neumáticos, también será menor su
presión. El testigo de advertencia de
TPMS puede iluminarse con más
frecuencia. Inspeccione visualmente los
neumáticos a diario y revise su presión
todos los meses con un manómetro.
Se recomienda utilizar un manómetro
digital para comprobar la presión de los
neumáticos.
El sistema TPMS no le exime de la
necesidad de controlar la presión y el
estado de los cuatro neumáticos de
manera periódica.
ADVERTENCIA Cada uno de los
neumáticos, incluyendo la rueda de
repuesto (si se incluye), debe revisarse
mensualmente en frío e inflado a la
presión recomendada por el fabricante
del vehículo y especificada en la placa
o la etiqueta de presiones (si su
vehículo tiene neumáticos de un
tamaño distinto al indicado en la placa
o la etiqueta de presiones, debe
determinar la presión de inflado
correcta para dichos neumáticos).
ADVERTENCIA Como característica de
seguridad, su vehículo incorpora un
sistema TMPS con un testigo de
advertencia que se ilumina si uno o
más neumáticos están desinflados. Por
consiguiente, si se ilumina dicho testigo
de advertencia, debe detener el
vehículo cuanto antes y revisar losneumáticos, inflándolos a su presión
correcta. Conducir con los neumáticos
muy desinflados causa que se
sobrecalienten, lo que puede llevar a
que fallen. Un inflado insuficiente
también reduce la eficiencia del
combustible y la duración de la
rodadura, afectando a la
maniobrabilidad y capacidad de
detener el vehículo.
ADVERTENCIA Tenga en cuenta que el
sistema TPMS no sustituye al correcto
mantenimiento de los neumáticos,
siendo responsabilidad del conductor
mantener su presión correcta, aunque
el desinflado no haya alcanzado un
nivel suficiente como para hacer que se
ilumine el testigo de advertencia del
TPMS. El vehículo también incorpora
un indicador de fallo del TPMS para
señalar cuando el sistema no funciona
correctamente.
ADVERTENCIA El indicador de fallo del
TPMS se combina con el testigo de
advertencia de baja presión de los
neumáticos. Cuando el sistema detecta
un fallo de funcionamiento, el testigo
destella durante aproximadamente un
minuto y después permanece
iluminado. La secuencia continuará
durante los posteriores arranques del
vehículo mientras no se solucione el
fallo de funcionamiento. Cuando esteindicador de fallo está iluminado, es
posible que el sistema no detecte la
baja presión de inflado de los
neumáticos. Los fallos de
funcionamiento del TPMS pueden
deberse a muchos motivos, como
instalar o sustituir los neumáticos o las
ruedas por otros de distinto tipo.
Compruebe el testigo de fallo del TPMS
después de cambiar uno o más
neumáticos o ruedas de su vehículo
para asegurarse de que dichos
neumáticos o ruedas permiten que el
TPMS funcione correctamente.
ADVERTENCIA Para evitar falsas
lecturas, el sistema realiza un breve
muestreo antes de indicar un problema.
Como resultado, no registrará
inmediatamente un desinflado rápido o
el reventón de un neumático.
Activación de error del sistema
Cuando el testigo de advertencia del
sistema TPMS destella, puede haber un
fallo de funcionamiento del sistema.
Póngase en contacto con un
concesionario de Abarth.
Puede activarse un error del sistema en
los siguientes casos:
cuando hay un equipo o un
dispositivo cerca del vehículo que utiliza
la misma frecuencia de radio de los
sensores de presión de los neumáticos;
75

cuando se instala un dispositivo
metálico como un sistema de
navegación no original cerca del centro
del salpicadero, que podría bloquear las
señales de radio de los sensores de
presión al receptor;
cuando se utilizan los siguientes
dispositivos en el vehículo que pueden
causar interferencias de radio con el
receptor;
un dispositivo digital como un
ordenador personal;
un dispositivo convertidor como un
transformador CC-CA;
cuando se adhiere mucha nieve o
hielo al vehículo, especialmente
alrededor de las ruedas;
cuando se han descargado las
baterías de los sensores de presión de
los neumáticos;
cuando se utiliza una rueda sin un
sensor de presión instalado;
cuando se utilizan neumáticos con
refuerzo de cable de acero en los
laterales;
cuando se utilizan cadenas.
Neumáticos y ruedas
ADVERTENCIA Cuando inspeccione o
ajuste las presiones de inflado, no
aplique una fuerza excesiva sobre el
vástago de la rueda. La parte del
vástago podría dañarse.
Cambio de neumáticos y ruedas
El siguiente procedimiento permite que
el sistema TPMS reconozca el código
ID de señal de los sensores de presión
cuando se reemplace un neumático o
una rueda, por ejemplo, por
neumáticos de invierno.
ADVERTENCIA Cada sensor de presión
tiene un código de señal con ID
exclusivo. El código de señal debe
registrarse con el TPMS para que
funcione el sistema. El modo más
sencillo es acudir a un concesionario de
Abarth para que cambien los
neumáticos y efectúen el registro del
código ID de señal.
Cambio de los neumáticos en un
concesionario de Abarth: cuando el
concesionario de Abarth cambie los
neumáticos de su vehículo, registrarán
el código ID de señal de los sensores
de presión.
Cuando cambia los neumáticos por
su cuenta: si cambia los neumáticos
por su cuenta, también puede efectuar
los pasos para registrar el código ID de
señal con el sistema TPMS:
después de cambiar los neumáticos,
accione el contacto, póngalo en ACC y
después desactívelo;
espere unos 15 minutos;
después de unos 15 minutos,
conduzca el vehículo a una velocidadmínima de 25 km/h durante 10 minutos
y el código ID de señal se registrará
automáticamente.
ADVERTENCIA Si el vehículo se
conduce antes de 15 minutos después
de cambiar los neumáticos, el testigo
de advertencia
destellará debido a
que el código ID de señal no se habrá
registrado. Si ocurre esto, aparque el
vehículo durante unos 15 minutos,
después de lo cual el código ID se
registrará cuando conduzca durante
10 minutos.
Sustitución de neumáticos y ruedas
ADVERTENCIA Cuando reemplace o
repare los neumáticos o las ruedas,
acuda a un concesionario de Abarth
para que no se dañen los sensores de
presión.
ADVERTENCIA Las ruedas con que se
ha equipado su vehículo están
especialmente diseñadas para instalar
sensores de presión de los neumáticos.
No utilice ruedas no originales, pues
quizá no sea posible instalar los
sensores de presión.
Asegúrese de que los sensores de
presión estén instalados cuando
reemplace los neumáticos o las ruedas.
Cuando se sustituya un neumático, una
76
SEGURIDAD

del acelerador. Confirme las
condiciones seguras alrededor del
vehículo antes de empezar a
conducirlo.
ADVERTENCIA
76)La presencia del sistema TPMS no
permite que el conductor deje de
comprobar periódicamente la presión de
los neumáticos, incluyendo la rueda de
repuesto, y de realizar el mantenimiento: el
sistema no se utiliza para indicar posibles
fallos de un neumático. La presión debe
revisarse con los neumáticos fríos y en
reposo. Si por algún motivo tuviera que
revisar la presión con los neumáticos
calientes, no reduzca su presión aunque se
indique que es superior al valor
especificado. Repita la inspección cuando
los neumáticos estén fríos.
77)Al sustituir los neumáticos normales
por otros de invierno y viceversa se
requiere una inspección del sistema TPMS,
la cual debe ser realizada exclusivamente
por un concesionario de Abarth.
78)Los cambios de la temperatura exterior
pueden hacer que cambie la presión de los
neumáticos. El sistema podría indicar
provisionalmente una presión insuficiente.
En este caso, revise la presión de inflado
con los neumáticos fríos y, si es necesario,
ínflelos a mayor presión.
SISTEMAS DE
PROTECCIÓN DEL
OCUPANTE
Los equipos de seguridad más
importantes del vehículo constan de los
siguientes sistemas de protección:
cinturones de seguridad;
sistema SBA (Seat Belt Alert);
reposacabezas;
sistemas de protección infantil;
airbags delanteros y laterales.
Lea con atención la información de las
páginas a continuación.
Es muy importante que los sistemas de
protección se utilicen de manera
correcta para garantizar el máximo nivel
de seguridad del conductor y los
pasajeros.
CINTURONES DE
SEGURIDAD
PRECAUCIONES CON
LOS CINTURONES DE
SEGURIDAD
79) 80)
Los cinturones de seguridad reducen la
posibilidad de sufrir lesiones graves en
los accidentes y los frenazos bruscos.
FCA recomienda que el conductor y los
pasajeros se abrochen siempre el
cinturón.
Todos los asientos tienen cinturones
con retención de regazo y hombros.
Estos cinturones tienen retractores con
bloqueos de inercia que los repliegan
cuando no están en uso.
Los bloqueos permiten que los
cinturones ofrezcan comodidad a los
usuarios, pero se bloquean en posición
en caso de ocurrir un accidente.
La retracción del cinturón puede
dificultarse si las correas o las guías de
las correas fig. 59 están sucias;
asegúrese de mantenerlas limpias.
