Abarth 124 Spider 2016 Návod k použití a údržbě (in Czech)

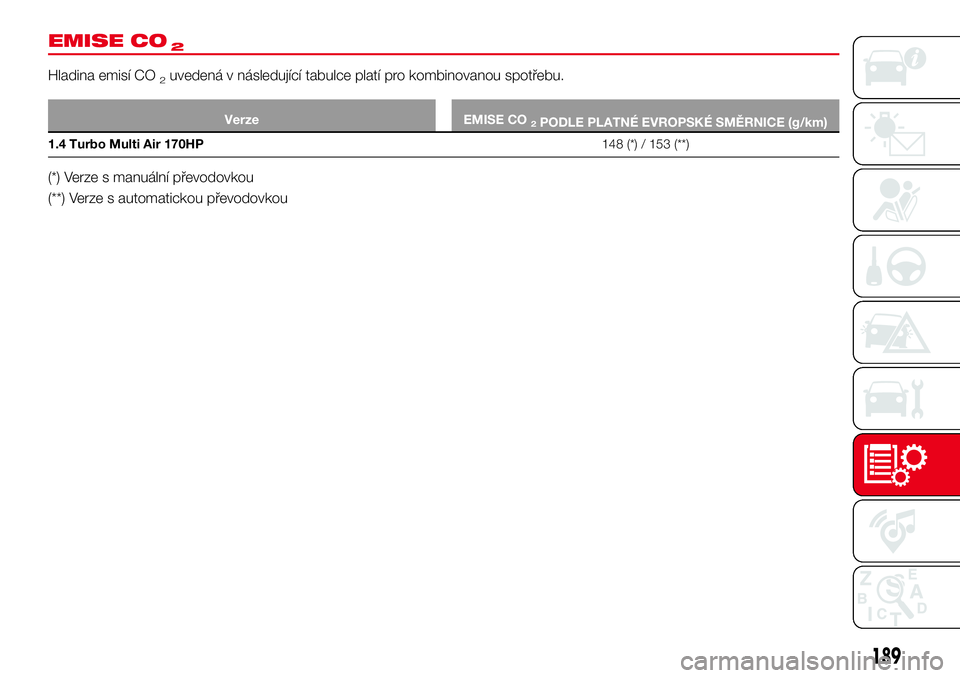

EMISE CO2
Hladina emisí CO2uvedená v následující tabulce platí pro kombinovanou spotřebu.
Verze EMISE CO2PODLE PLATNÉ EVROPSKÉ SMĚRNICE (g/km)
1.4 Turbo Multi Air 170HP148 (*) / 153 (**)
(*) Verze s manuální převodovkou
(**) Verze s automatickou převodovkou
189

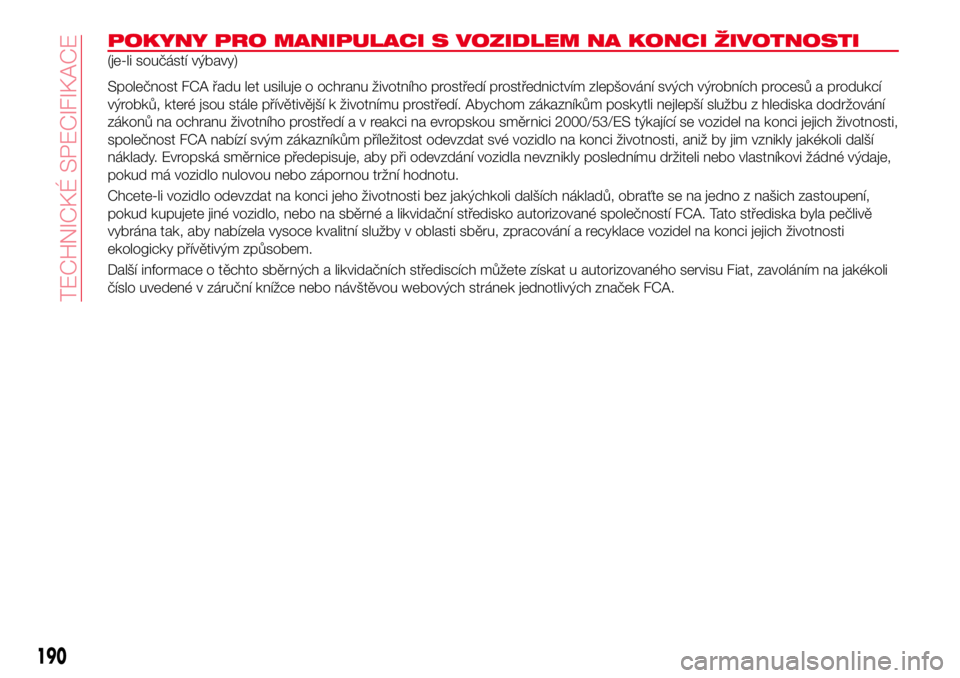

POKYNY PRO MANIPULACI S VOZIDLEM NA KONCI ŽIVOTNOSTI
(je-li součástí výbavy)
Společnost FCA řadu let usiluje o ochranu životního prostředí prostřednictvím zlepšování svých výrobních procesů a produkcí
výrobků, které jsou stále přívětivější k životnímu prostředí. Abychom zákazníkům poskytli nejlepší službu z hlediska dodržování
zákonů na ochranu životního prostředíavreakci na evropskou směrnici 2000/53/ES týkající se vozidel na konci jejich životnosti,
společnost FCA nabízí svým zákazníkům příležitost odevzdat své vozidlo na konci životnosti, aniž by jim vznikly jakékoli další
náklady. Evropská směrnice předepisuje, aby při odevzdání vozidla nevznikly poslednímu držiteli nebo vlastníkovi žádné výdaje,
pokud má vozidlo nulovou nebo zápornou tržní hodnotu.
Chcete-li vozidlo odevzdat na konci jeho životnosti bez jakýchkoli dalších nákladů, obraťte se na jedno z našich zastoupení,
pokud kupujete jiné vozidlo, nebo na sběrné a likvidační středisko autorizované společností FCA. Tato střediska byla pečlivě
vybrána tak, aby nabízela vysoce kvalitní služby v oblasti sběru, zpracování a recyklace vozidel na konci jejich životnosti
ekologicky přívětivým způsobem.
Další informace o těchto sběrných a likvidačních střediscích můžete získat u autorizovaného servisu Fiat, zavoláním na jakékoli
číslo uvedené v záruční knížce nebo návštěvou webových stránek jednotlivých značek FCA.
190
TECHNICKÉ SPECIFIKACE

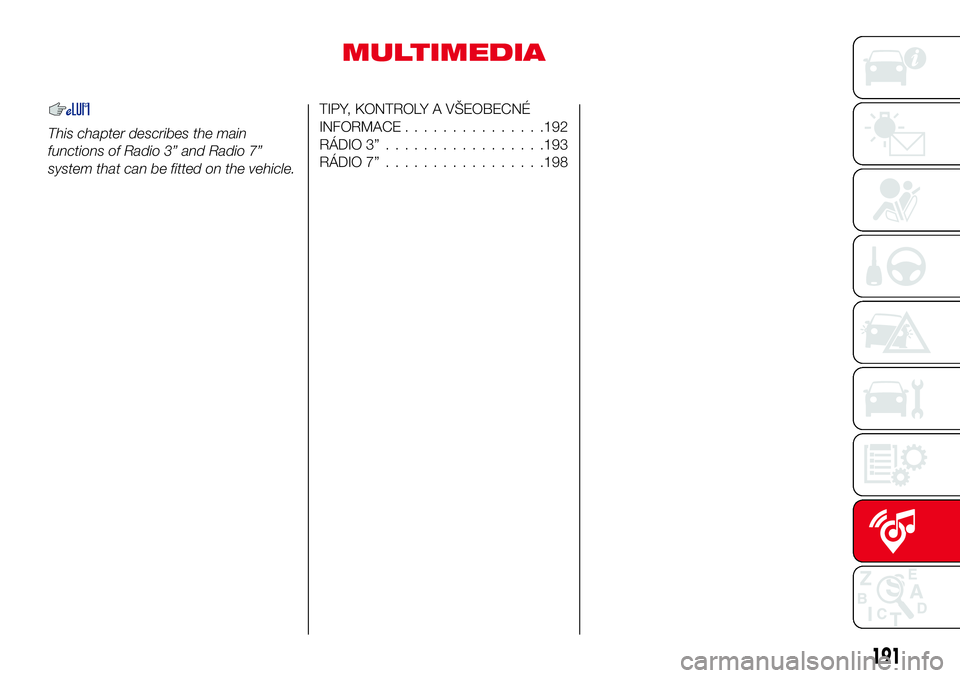

MULTIMEDIA
This chapter describes the main
functions of Radio 3” and Radio 7”
system that can be fitted on the vehicle.
TIPY, KONTROLY A VŠEOBECNÉ
INFORMACE...............192
RÁDIO 3”.................193
RÁDIO 7”.................198
191

TIPY, KONTROLY A
VŠEOBECNÉ
INFORMACE
BEZPEČNOST
SILNIČNÍHO PROVOZU
221) 222)
Před zahájením jízdy se seznamte
s použitím různých funkcí systému.
Před zahájením jízdy se pečlivě
seznamte s pokyny k systému.
PODMÍNKY PŘÍJMU
Podmínky příjmu se za jízdy neustále
mění.
Příjem může být rušen horami,
budovami nebo mosty, zejména
v případě větší vzdálenosti od vysílače.
UPOZORNĚNÍ Při příjmu dopravních
hlášení a novinek je možné zvýšit
hlasitost.
PÉČE A ÚDRŽBA
57) 58)
Dodržujte následující opatření, abyste
systém udrželi v plně funkčním stavu:
povrch displeje nesmí přijít do styku
s ostrými nebo tvrdými předměty, které
by jej mohly poškodit; při čištění
používejte měkký a suchý antistatický
hadřík a na displej netlačte;
k čištění displeje nikdy nepoužívejte
alkohol, benzin ani jeho deriváty;
zabraňte vniknutí jakékoli kapaliny
do systému, protože by mohlo dojít
k neopravitelnému poškození systému.
DŮLEŽITÉ INFORMACE
Na obrazovku se dívejte, jen pokud je
to nutné a bezpečné. Pokud se
na obrazovku potřebujete dívat delší
dobu, zastavte na bezpečném místě,
abyste nebyli rozptylováni při řízení.
Při poruše systém okamžitě přestaňte
používat. V opačném případě může
dojít k poškození systému.
Co nejdříve se obraťte na autorizovaný
servis s žádostí o opravu.
POZOR
221)Dodržujte bezpečnostní pravidla
uvedená níže; v opačném případě může
dojít k vážnému zranění osob nebo
poškození systému.
222)Příliš vysoká hlasitost může být
nebezpečná. Nastavte hlasitost tak, abyste
slyšeli zvuk v pozadí (např. houkačky,
sanitní vozidla, policejní automobily atd.).
UPOZORNĚNÍ
57)Přední panel a displej čistěte pouze
měkkým, čistým, suchým a antistatickým
hadříkem. Použití čisticích a lešticích
výrobků může poškodit povrch. Nikdy
nepoužívejte alkohol, benzin ani jeho
deriváty.
58)Displej nepoužívejte jako základnu pro
držáky s přísavkami nebo lepidlem pro
upevnění externích navigačních systémů,
chytrých telefonů nebo podobných zařízení.
192
MULTIMEDIA

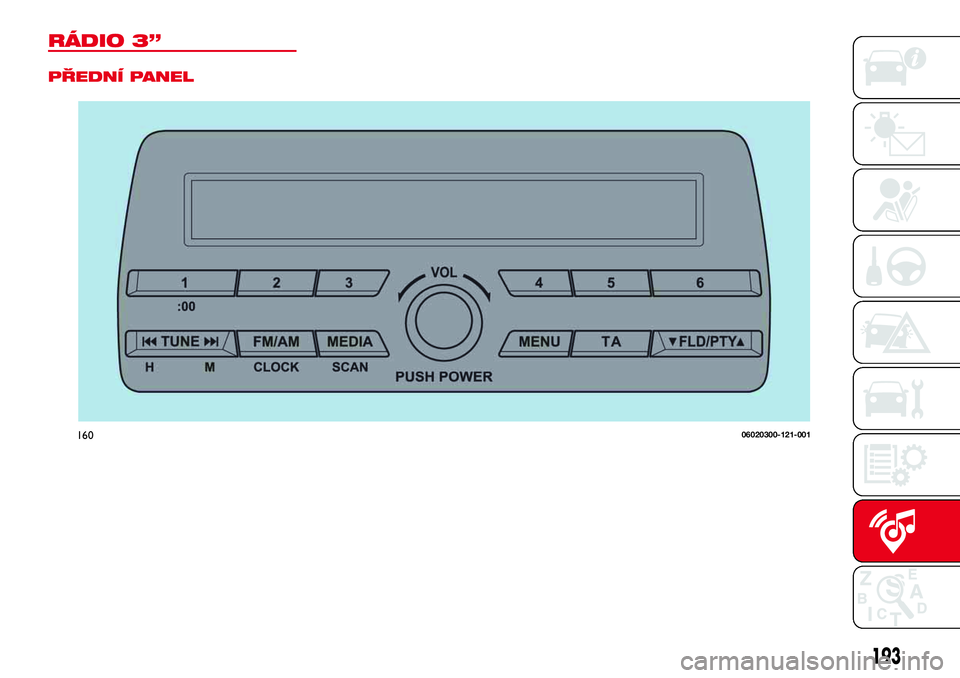

RÁDIO 3”
PŘEDNÍ PANEL
16006020300-121-001
193

OVLÁDACÍ PRVKY NA
VOLANTU
Ovládací prvky hlavních funkcí systému
se nacházejí na volantu obr. 161 (verze
bez systému
Bluetooth®hands-free) a
obr. 162 (verze se systémem
Bluetooth®hands-free). Tyto prvky
usnadňují ovládání.SPÍNAČE HLASITOSTI
Stiskem spínače+se zvyšuje hlasitost.
Stiskem spínače–se snižuje hlasitost.
SPÍNAČ HLEDÁNÍ
Rádio MW/LW/FM
Stiskněte spínač hledání/.
Rádio přejde na následující/
předcházející uloženou stanici v pořadí,
ve kterém byly stanice uloženy.
Stisknutím a přidržením spínače hledání
/lze vyhledávat všechny
dostupné stanice na vyšší či nižší
frekvenci bez ohledu na to, zda jsou
naprogramovány či nikoli.
Rozhlasové stanice, které byly uloženy
při automatickém ladění, lze vyvolat
stisknutím spínače
/, když
je přijímána jakákoli rozhlasová stanice
uložená v automatické paměti.
Rozhlasové stanice je možné vyvolat
v pořadí, ve kterém byly uloženy,
každým stisknutím spínače
/
.
USB Audio /
Bluetooth®Audio
Stisknutím spínače
přejdete
na začátek následující stopy. Stisknutím
spínače hledání
během několika
sekund po zahájení přehrávání lze přejít
na začátek předchozí stopy.
Stisknutím spínače hledání
po uplynutí několika sekund se
zahajuje přehrávání od začátku aktuální
stopy.
SPÍNAČ ZTIŠENÍ
Jedním stisknutím spínače
je možné
ztišit zvuk, dalším stisknutím spínače se
zvukový výstup obnovuje.
Pokud je vypnuto zapalování a je ztišen
zvuk, bude ztišení zrušeno. Proto při
dalším nastartování motoru nebude
zvuk ztišen. Chcete-li zvuk znovu ztišit,
stiskněte spínač ztišení
.
OVLÁDACÍ PRVKY
NAPÁJENÍ / HLASITOSTI
Zapnutí / vypnutí
Otočte klíč zapalování do polohy ACC
nebo ON.
Stisknutím otočného voliče
Napájení/hlasitost zapněte
audiosystém. Opětovným stisknutím
otočného voliče Napájení/hlasitost
audiosystém vypnete.
Nastavování hlasitosti
Upravte polohu otočného voliče
napájení/hlasitosti.
Otočením ve směru hodinových ručiček
se hlasitost zvyšuje, zatímco
v opačném směru se hlasitost snižuje.
Nastavení zvuku audiosystému
Stisknutím tlačítkaMENUvyberte
funkci. Vybraná funkce se označí.
1610620500-122-001
1620620500-121-001
194
MULTIMEDIA

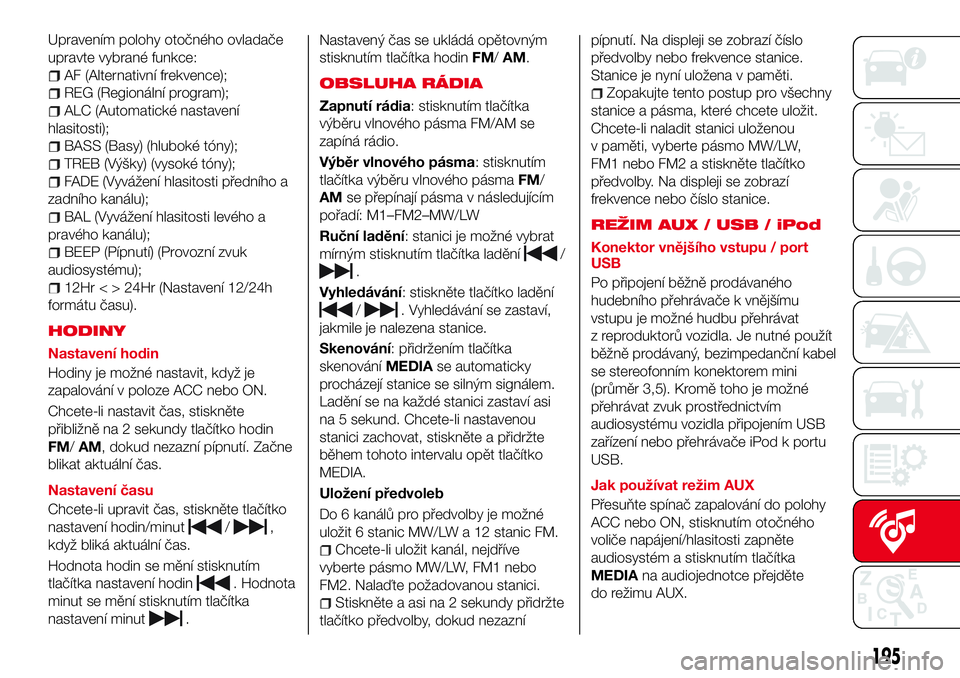

Upravením polohy otočného ovladače
upravte vybrané funkce:
AF (Alternativní frekvence);
REG (Regionální program);
ALC (Automatické nastavení
hlasitosti);
BASS (Basy) (hluboké tóny);
TREB (Výšky) (vysoké tóny);
FADE (Vyvážení hlasitosti předního a
zadního kanálu);
BAL (Vyvážení hlasitosti levého a
pravého kanálu);
BEEP (Pípnutí) (Provozní zvuk
audiosystému);
12Hr < > 24Hr (Nastavení 12/24h
formátu času).
HODINY
Nastavení hodin
Hodiny je možné nastavit, když je
zapalování v poloze ACC nebo ON.
Chcete-li nastavit čas, stiskněte
přibližně na 2 sekundy tlačítko hodin
FM/AM, dokud nezazní pípnutí. Začne
blikat aktuální čas.
Nastavení času
Chcete-li upravit čas, stiskněte tlačítko
nastavení hodin/minut
/,
když bliká aktuální čas.
Hodnota hodin se mění stisknutím
tlačítka nastavení hodin
. Hodnota
minut se mění stisknutím tlačítka
nastavení minut
.Nastavený čas se ukládá opětovným
stisknutím tlačítka hodinFM/AM.
OBSLUHA RÁDIA
Zapnutí rádia: stisknutím tlačítka
výběru vlnového pásma FM/AM se
zapíná rádio.
Výběr vlnového pásma: stisknutím
tlačítka výběru vlnového pásmaFM/
AMse přepínají pásma v následujícím
pořadí: M1–FM2–MW/LW
Ruční ladění: stanici je možné vybrat
mírným stisknutím tlačítka ladění
/
.
Vyhledávání: stiskněte tlačítko ladění
/. Vyhledávání se zastaví,
jakmile je nalezena stanice.
Skenování: přidržením tlačítka
skenováníMEDIAse automaticky
procházejí stanice se silným signálem.
Ladění se na každé stanici zastaví asi
na 5 sekund. Chcete-li nastavenou
stanici zachovat, stiskněte a přidržte
během tohoto intervalu opět tlačítko
MEDIA.
Uložení předvoleb
Do 6 kanálů pro předvolby je možné
uložit 6 stanic MW/LW a 12 stanic FM.
Chcete-li uložit kanál, nejdříve
vyberte pásmo MW/LW, FM1 nebo
FM2. Nalaďte požadovanou stanici.
Stiskněte a asi na 2 sekundy přidržte
tlačítko předvolby, dokud nezaznípípnutí. Na displeji se zobrazí číslo
předvolby nebo frekvence stanice.
Stanice je nyní uložena v paměti.
Zopakujte tento postup pro všechny
stanice a pásma, které chcete uložit.
Chcete-li naladit stanici uloženou
v paměti, vyberte pásmo MW/LW,
FM1 nebo FM2 a stiskněte tlačítko
předvolby. Na displeji se zobrazí
frekvence nebo číslo stanice.
REŽIM AUX / USB / iPod
Konektor vnějšího vstupu / port
USB
Po připojení běžně prodávaného
hudebního přehrávače k vnějšímu
vstupu je možné hudbu přehrávat
z reproduktorů vozidla. Je nutné použít
běžně prodávaný, bezimpedanční kabel
se stereofonním konektorem mini
(průměr 3,5). Kromě toho je možné
přehrávat zvuk prostřednictvím
audiosystému vozidla připojením USB
zařízení nebo přehrávače iPod k portu
USB.
Jak používat režim AUX
Přesuňte spínač zapalování do polohy
ACC nebo ON, stisknutím otočného
voliče napájení/hlasitosti zapněte
audiosystém a stisknutím tlačítka
MEDIAna audiojednotce přejděte
do režimu AUX.
195

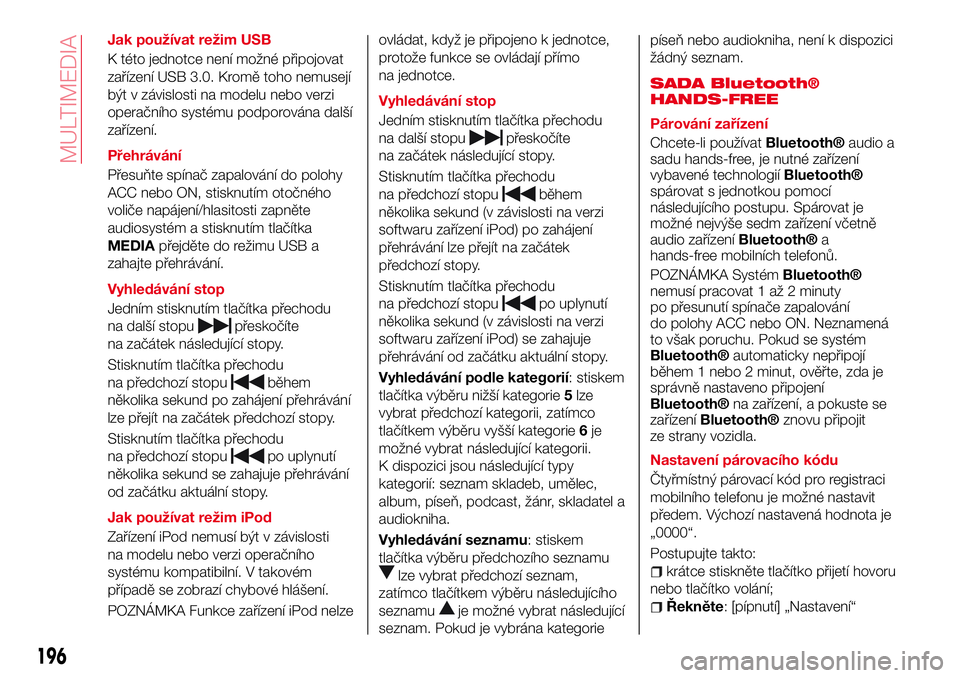

Jak používat režim USB
K této jednotce není možné připojovat
zařízení USB 3.0. Kromě toho nemusejí
být v závislosti na modelu nebo verzi
operačního systému podporována další
zařízení.
Přehrávání
Přesuňte spínač zapalování do polohy
ACC nebo ON, stisknutím otočného
voliče napájení/hlasitosti zapněte
audiosystém a stisknutím tlačítka
MEDIApřejděte do režimu USB a
zahajte přehrávání.
Vyhledávání stop
Jedním stisknutím tlačítka přechodu
na další stopu
přeskočíte
na začátek následující stopy.
Stisknutím tlačítka přechodu
na předchozí stopu
během
několika sekund po zahájení přehrávání
lze přejít na začátek předchozí stopy.
Stisknutím tlačítka přechodu
na předchozí stopu
po uplynutí
několika sekund se zahajuje přehrávání
od začátku aktuální stopy.
Jak používat režim iPod
Zařízení iPod nemusí být v závislosti
na modelu nebo verzi operačního
systému kompatibilní. V takovém
případě se zobrazí chybové hlášení.
POZNÁMKA Funkce zařízení iPod nelzeovládat, když je připojeno k jednotce,
protože funkce se ovládají přímo
na jednotce.
Vyhledávání stop
Jedním stisknutím tlačítka přechodu
na další stopu
přeskočíte
na začátek následující stopy.
Stisknutím tlačítka přechodu
na předchozí stopu
během
několika sekund (v závislosti na verzi
softwaru zařízení iPod) po zahájení
přehrávání lze přejít na začátek
předchozí stopy.
Stisknutím tlačítka přechodu
na předchozí stopu
po uplynutí
několika sekund (v závislosti na verzi
softwaru zařízení iPod) se zahajuje
přehrávání od začátku aktuální stopy.
Vyhledávání podle kategorií: stiskem
tlačítka výběru nižší kategorie5lze
vybrat předchozí kategorii, zatímco
tlačítkem výběru vyšší kategorie6je
možné vybrat následující kategorii.
K dispozici jsou následující typy
kategorií: seznam skladeb, umělec,
album, píseň, podcast, žánr, skladatel a
audiokniha.
Vyhledávání seznamu: stiskem
tlačítka výběru předchozího seznamu
lze vybrat předchozí seznam,
zatímco tlačítkem výběru následujícího
seznamu
je možné vybrat následující
seznam. Pokud je vybrána kategoriepíseň nebo audiokniha, není k dispozici
žádný seznam.
SADA Bluetooth®
HANDS-FREE
Párování zařízení
Chcete-li používat
Bluetooth®audio a
sadu hands-free, je nutné zařízení
vybavené technologií
Bluetooth®
spárovat s jednotkou pomocí
následujícího postupu. Spárovat je
možné nejvýše sedm zařízení včetně
audio zařízení
Bluetooth®a
hands-free mobilních telefonů.
POZNÁMKA Systém
Bluetooth®
nemusí pracovat 1 až 2 minuty
po přesunutí spínače zapalování
do polohy ACC nebo ON. Neznamená
to však poruchu. Pokud se systém
Bluetooth®automaticky nepřipojí
během 1 nebo 2 minut, ověřte, zda je
správně nastaveno připojení
Bluetooth®na zařízení, a pokuste se
zařízeníBluetooth®znovu připojit
ze strany vozidla.
Nastavení párovacího kódu
Čtyřmístný párovací kód pro registraci
mobilního telefonu je možné nastavit
předem. Výchozí nastavená hodnota je
„0000“.
Postupujte takto:
krátce stiskněte tlačítko přijetí hovoru
nebo tlačítko volání;
Řekněte: [pípnutí] „Nastavení“
196
MULTIMEDIA

Výzva: „Vyberte jednu z následujících
možností: Možnosti párování, výzvy
potvrzení, jazyk, heslo, výběr telefonu
nebo výběr hudebního přehrávače“.
Řekněte: [pípnutí] „Možnosti
párování“
Výzva: „Vyberte jednu z následujících
možností: Párovat, upravit, odstranit,
seznam nebo nastavit párovací kód“.
Řekněte: [Pípnutí] „Nastavit párovací
kód“
Výzva: „Váš aktuální párovací kód je
XXXX. Chcete jej změnit na jiný párovací
kód?“
Řekněte: [pípnutí] „Ano“
Výzva: „Vyslovte čtyřmístný párovací
kód.“
Řekněte: [pípnutí] „YYYY“
Výzva: „Je YYYY správný kód?“
Řekněte: [pípnutí] „Ano“ nebo „Ne“.
Pokud odpovíte „ano“, přejděte
k následujícímu kroku. Jestliže odpovíte
„ne“, vraťte se ke kroku 9.
Výzva: „Váš nový párovací kód je
YYYY. Tento párovací kód použijte při
párování zařízení se systémem
hands-free. Chcete nyní spárovat
zařízení?“
Řekněte: [pípnutí] „Ano“ nebo „Ne“.
Pokud odpovíte „ano“, systém přejde
do režimu registrace zařízení. Jestliže
odpovíte „ne“, systém se vrátí
do pohotovostního stavu.Párování zařízení
Postupujte takto:
zapněte aplikaciBluetooth®
na zařízení;
krátce stiskněte tlačítko přijetí hovoru
nebo tlačítko volání;
Řekněte: [pípnutí] „Nastavení“
Výzva: „Vyberte jednu z následujících
možností: Možnosti párování, výzvy
potvrzení, jazyk, heslo, výběr telefonu
nebo výběr hudebního přehrávače“.
Řekněte: [pípnutí] „Možnosti
párování“
Výzva: „Vyberte jednu z následujících
možností: Párovat, upravit, odstranit,
seznam nebo nastavit párovací kód“.
Řekněte: [pípnutí] „Párovat“
Výzva: „Zahajte proces párování
na svém zařízení
Bluetooth®.Váš
párovací kód je 0000 (XXXX). Zadejte
tento kód do svého zařízení
Bluetooth®, jakmile se na zařízení
zobrazí výzva. Pokyny najdete
v příručce k zařízení.“
pomocí zařízení zahajte vyhledávání
zařízení
Bluetooth®(periferního
zařízení)
vyberte položku „124Spider“
v seznamu vyhledaných zařízení a
zadáním čtyřmístného párovacího kódu
proveďte spárování;
Výzva: „Po pípnutí vyslovte název
zařízení.“
Řekněte: [pípnutí] „XXXX---“
(vyslovte „označení zařízení“, libovolnýnázev zařízení). Příklad: „Petrovo
zařízení.“
Výzva: „XXXXXX - - - (např. „Petrovo
zařízení“ (označení zařízení). Je to
správně?“
Řekněte: [pípnutí] „Ano“
Výzva: „Párování dokončeno“
Po registraci zařízení systém
automaticky identifikuje zařízení.
POZNÁMKA Do 10 sekund vyslovte
„označení spárovaného zařízení“.
Pokud se mají spárovat více než dvě
zařízení, není možné spárování provést
pomocí stejného nebo podobného
„označení zařízení“.
197

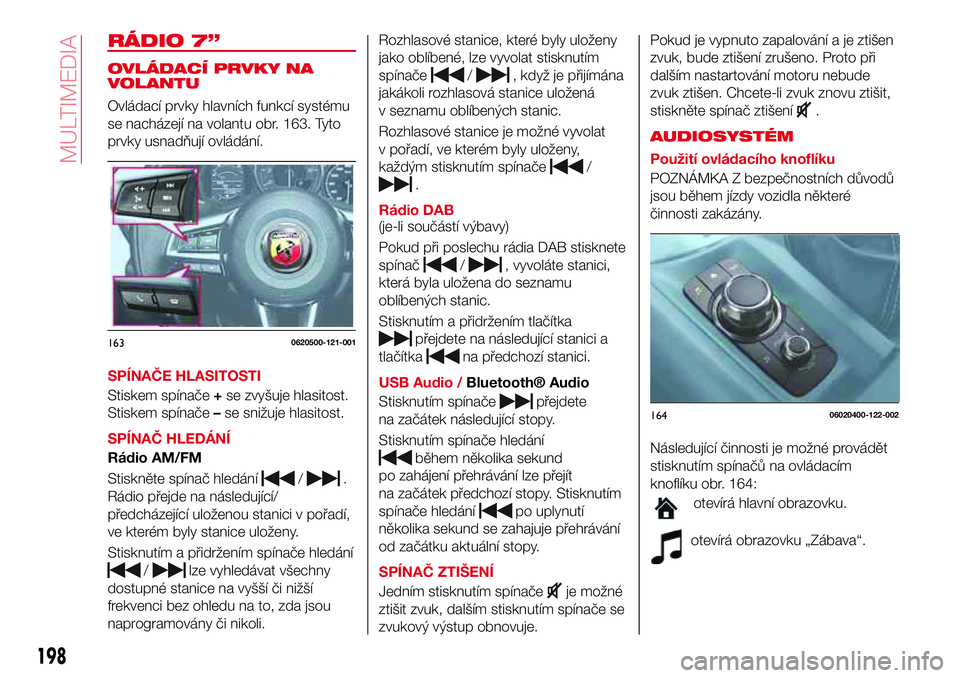

RÁDIO 7”
OVLÁDACÍ PRVKY NA
VOLANTU
Ovládací prvky hlavních funkcí systému
se nacházejí na volantu obr. 163. Tyto
prvky usnadňují ovládání.
SPÍNAČE HLASITOSTI
Stiskem spínače+se zvyšuje hlasitost.
Stiskem spínače–se snižuje hlasitost.
SPÍNAČ HLEDÁNÍ
Rádio AM/FM
Stiskněte spínač hledání
/.
Rádio přejde na následující/
předcházející uloženou stanici v pořadí,
ve kterém byly stanice uloženy.
Stisknutím a přidržením spínače hledání
/lze vyhledávat všechny
dostupné stanice na vyšší či nižší
frekvenci bez ohledu na to, zda jsou
naprogramovány či nikoli.Rozhlasové stanice, které byly uloženy
jako oblíbené, lze vyvolat stisknutím
spínače
/, když je přijímána
jakákoli rozhlasová stanice uložená
v seznamu oblíbených stanic.
Rozhlasové stanice je možné vyvolat
v pořadí, ve kterém byly uloženy,
každým stisknutím spínače
/
.
Rádio DAB
(je-li součástí výbavy)
Pokud při poslechu rádia DAB stisknete
spínač
/, vyvoláte stanici,
která byla uložena do seznamu
oblíbených stanic.
Stisknutím a přidržením tlačítka
přejdete na následující stanici a
tlačítka
na předchozí stanici.
USB Audio /
Bluetooth® Audio
Stisknutím spínače
přejdete
na začátek následující stopy.
Stisknutím spínače hledání
během několika sekund
po zahájení přehrávání lze přejít
na začátek předchozí stopy. Stisknutím
spínače hledání
po uplynutí
několika sekund se zahajuje přehrávání
od začátku aktuální stopy.
SPÍNAČ ZTIŠENÍ
Jedním stisknutím spínače
je možné
ztišit zvuk, dalším stisknutím spínače se
zvukový výstup obnovuje.Pokud je vypnuto zapalování a je ztišen
zvuk, bude ztišení zrušeno. Proto při
dalším nastartování motoru nebude
zvuk ztišen. Chcete-li zvuk znovu ztišit,
stiskněte spínač ztišení
.
AUDIOSYSTÉM
Použití ovládacího knoflíku
POZNÁMKA Z bezpečnostních důvodů
jsou během jízdy vozidla některé
činnosti zakázány.
Následující činnosti je možné provádět
stisknutím spínačů na ovládacím
knoflíku obr. 164:
otevírá hlavní obrazovku.
otevírá obrazovku „Zábava“.
1630620500-121-001
16406020400-122-002
198
MULTIMEDIA
