Abarth 124 Spider 2016 Návod k použití a údržbě (in Czech)

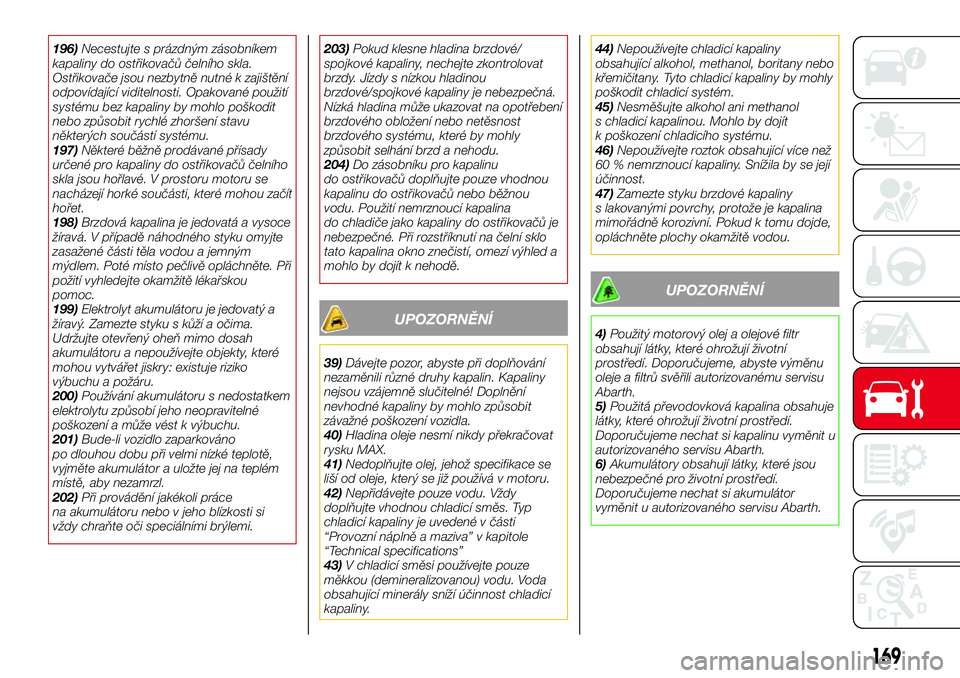

196)Necestujte s prázdným zásobníkem
kapaliny do ostřikovačů čelního skla.
Ostřikovače jsou nezbytně nutné k zajištění
odpovídající viditelnosti. Opakované použití
systému bez kapaliny by mohlo poškodit
nebo způsobit rychlé zhoršení stavu
některých součástí systému.
197)Některé běžně prodávané přísady
určené pro kapaliny do ostřikovačů čelního
skla jsou hořlavé. V prostoru motoru se
nacházejí horké součásti, které mohou začít
hořet.
198)Brzdová kapalina je jedovatá a vysoce
žíravá. V případě náhodného styku omyjte
zasažené části těla vodou a jemným
mýdlem. Poté místo pečlivě opláchněte. Při
požití vyhledejte okamžitě lékařskou
pomoc.
199)Elektrolyt akumulátoru je jedovatý a
žíravý. Zamezte styku s kůží a očima.
Udržujte otevřený oheň mimo dosah
akumulátoru a nepoužívejte objekty, které
mohou vytvářet jiskry: existuje riziko
výbuchu a požáru.
200)Používání akumulátoru s nedostatkem
elektrolytu způsobí jeho neopravitelné
poškození a může vést k výbuchu.
201)Bude-li vozidlo zaparkováno
po dlouhou dobu při velmi nízké teplotě,
vyjměte akumulátor a uložte jej na teplém
místě, aby nezamrzl.
202)Při provádění jakékoli práce
na akumulátoru nebo v jeho blízkosti si
vždy chraňte oči speciálními brýlemi.203)Pokud klesne hladina brzdové/
spojkové kapaliny, nechejte zkontrolovat
brzdy. Jízdy s nízkou hladinou
brzdové/spojkové kapaliny je nebezpečná.
Nízká hladina může ukazovat na opotřebení
brzdového obložení nebo netěsnost
brzdového systému, které by mohly
způsobit selhání brzd a nehodu.
204)Do zásobníku pro kapalinu
do ostřikovačů doplňujte pouze vhodnou
kapalinu do ostřikovačů nebo běžnou
vodu. Použití nemrznoucí kapalina
do chladiče jako kapaliny do ostřikovačů je
nebezpečné. Při rozstříknutí na čelní sklo
tato kapalina okno znečistí, omezí výhled a
mohlo by dojít k nehodě.
UPOZORNĚNÍ
39)Dávejte pozor, abyste při doplňování
nezaměnili různé druhy kapalin. Kapaliny
nejsou vzájemně slučitelné! Doplnění
nevhodné kapaliny by mohlo způsobit
závažné poškození vozidla.
40)Hladina oleje nesmí nikdy překračovat
rysku MAX.
41)Nedoplňujte olej, jehož specifikace se
liší od oleje, který se již používá v motoru.
42)Nepřidávejte pouze vodu. Vždy
doplňujte vhodnou chladicí směs. Typ
chladicí kapaliny je uvedené v části
“Provozní náplně a maziva” v kapitole
“Technical specifications”
43)V chladicí směsi používejte pouze
měkkou (demineralizovanou) vodu. Voda
obsahující minerály sníží účinnost chladicí
kapaliny.44)Nepoužívejte chladicí kapaliny
obsahující alkohol, methanol, boritany nebo
křemičitany. Tyto chladicí kapaliny by mohly
poškodit chladicí systém.
45)Nesměšujte alkohol ani methanol
s chladicí kapalinou. Mohlo by dojít
k poškození chladicího systému.
46)Nepoužívejte roztok obsahující více než
60 % nemrznoucí kapaliny. Snížila by se její
účinnost.
47)Zamezte styku brzdové kapaliny
s lakovanými povrchy, protože je kapalina
mimořádně korozivní. Pokud k tomu dojde,
opláchněte plochy okamžitě vodou.
UPOZORNĚNÍ
4)Použitý motorový olej a olejové filtr
obsahují látky, které ohrožují životní
prostředí. Doporučujeme, abyste výměnu
oleje a filtrů svěřili autorizovanému servisu
Abarth.
5)Použitá převodovková kapalina obsahuje
látky, které ohrožují životní prostředí.
Doporučujeme nechat si kapalinu vyměnit u
autorizovaného servisu Abarth.
6)Akumulátory obsahují látky, které jsou
nebezpečné pro životní prostředí.
Doporučujeme nechat si akumulátor
vyměnit u autorizovaného servisu Abarth.
169

DOBÍJENÍ
AKUMULÁTORU
205) 206)
UPOZORNĚNÍ
UPOZORNĚNÍ Postup nabíjení
akumulátoru je uveden pouze
k informativním účelům. Doporučujeme,
abyste tento úkon svěřili
autorizovanému servisu Abarth.
UPOZORNĚNÍ Před nabíjením
akumulátor vypněte veškeré
příslušenství a zastavte motor.
UPOZORNĚNÍ Nabíjení by mělo
probíhat pomalu (přibližně 24 hodin) při
nízkém proudu. Delší nabíjení
akumulátoru jej může poškodit.
UPOZORNĚNÍ Zkontrolujte, zda jsou
k akumulátoru správně připojeny kabely
elektrického systému, tj. kladný kabel
(+) ke kladné svorce a záporný kabel (-)
k záporné svorce. Svorky akumulátoru
jsou označeny symboly + (kladný) a -
(záporný), které jsou uvedeny na krytu
akumulátoru. Svorky akumulátoru
musejí být bez koroze a pevně
připojeny. Je-li k nabíjení akumulátoru
namontovaného ve vozidle použita
rychlonabíječka, před jejím připojením je
nutné nejdříve odpojit oba kabelyakumulátoru. Rychlonabíječku
nepoužívejte jako zdroj napětí pro
startování.
UPOZORNĚNÍ Verze s automatickou
převodovkou: proveďte postup
stanovený pro konfiguraci ozubeného
kola v části “Údržba akumulátoru” v
této kapitole.
POSTUP NABÍJENÍ
AKUMULÁTORU
Akumulátor nabíjejte následující
způsobem:
před dobíjením akumulátoru sejměte
krytky;
připojte kabely nabíječky ke svorkám
akumulátoru tak, aby byla zachována
správná polarita;
zapněte nabíječku;
po dokončení nabíječku vypněte
dříve, než odpojíte akumulátor;
znovu zapojte zápornou svorku
akumulátoru.
POZOR
205)Elektrolyt akumulátoru je jedovatý a
žíravý: zamezte styku s pokožkou a očima.
Dobíjení akumulátoru musí probíhat
na dobře větraném místě mimo dosah
otevřeného ohně nebo potenciálních zdrojů
jisker, aby se vyloučila možnost výbuchu a
požáru.206)Nepokoušejte se dobíjet zmrzlý
akumulátor: akumulátor je nutné nejdříve
rozmrazit, protože v opačném případě
může vybuchnout. Pokud došlo ke zmrznutí
akumulátoru, nechejte jej před dobíjením
zkontrolovat specializovaným technikem,
zda nedošlo k poškození vnitřních součástí
nebo popraskání pouzdra, které
představuje riziko úniku jedovaté a žíravé
kyseliny.
170
ÚDRŽBA A PÉČE

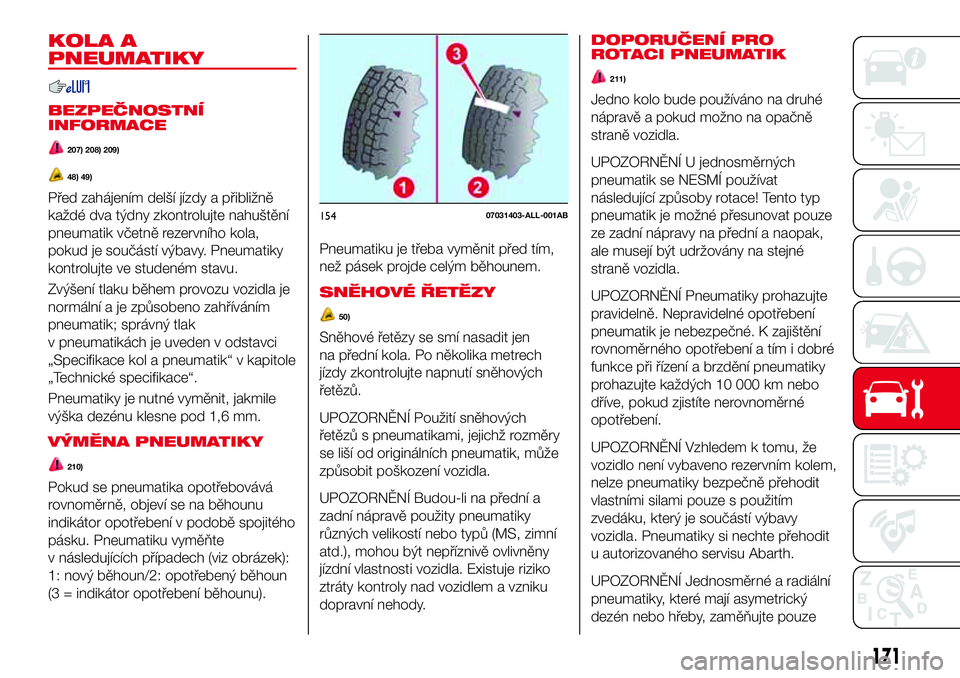

KOLA A
PNEUMATIKY
BEZPEČNOSTNÍ
INFORMACE
207) 208) 209)
48) 49)
Před zahájením delší jízdy a přibližně
každé dva týdny zkontrolujte nahuštění
pneumatik včetně rezervního kola,
pokud je součástí výbavy. Pneumatiky
kontrolujte ve studeném stavu.
Zvýšení tlaku během provozu vozidla je
normální a je způsobeno zahříváním
pneumatik; správný tlak
v pneumatikách je uveden v odstavci
„Specifikace kol a pneumatik“ v kapitole
„Technické specifikace“.
Pneumatiky je nutné vyměnit, jakmile
výška dezénu klesne pod 1,6 mm.
VÝMĚNA PNEUMATIKY
210)
Pokud se pneumatika opotřebovává
rovnoměrně, objeví se na běhounu
indikátor opotřebení v podobě spojitého
pásku. Pneumatiku vyměňte
v následujících případech (viz obrázek):
1: nový běhoun/2: opotřebený běhoun
(3 = indikátor opotřebení běhounu).Pneumatiku je třeba vyměnit před tím,
než pásek projde celým běhounem.
SNĚHOVÉ ŘETĚZY
50)
Sněhové řetězy se smí nasadit jen
na přední kola. Po několika metrech
jízdy zkontrolujte napnutí sněhových
řetězů.
UPOZORNĚNÍ Použití sněhových
řetězů s pneumatikami, jejichž rozměry
se liší od originálních pneumatik, může
způsobit poškození vozidla.
UPOZORNĚNÍ Budou-li na přední a
zadní nápravě použity pneumatiky
různých velikostí nebo typů (MS, zimní
atd.), mohou být nepříznivě ovlivněny
jízdní vlastnosti vozidla. Existuje riziko
ztráty kontroly nad vozidlem a vzniku
dopravní nehody.DOPORUČENÍ PRO
ROTACI PNEUMATIK
211)
Jedno kolo bude používáno na druhé
nápravě a pokud možno na opačně
straně vozidla.
UPOZORNĚNÍ U jednosměrných
pneumatik se NESMÍ používat
následující způsoby rotace! Tento typ
pneumatik je možné přesunovat pouze
ze zadní nápravy na přední a naopak,
ale musejí být udržovány na stejné
straně vozidla.
UPOZORNĚNÍ Pneumatiky prohazujte
pravidelně. Nepravidelné opotřebení
pneumatik je nebezpečné. K zajištění
rovnoměrného opotřebení a tím i dobré
funkce při řízení a brzdění pneumatiky
prohazujte každých 10 000 km nebo
dříve, pokud zjistíte nerovnoměrné
opotřebení.
UPOZORNĚNÍ Vzhledem k tomu, že
vozidlo není vybaveno rezervním kolem,
nelze pneumatiky bezpečně přehodit
vlastními silami pouze s použitím
zvedáku, který je součástí výbavy
vozidla. Pneumatiky si nechte přehodit
u autorizovaného servisu Abarth.
UPOZORNĚNÍ Jednosměrné a radiální
pneumatiky, které mají asymetrický
dezén nebo hřeby, zaměňujte pouze
15407031403-ALL-001AB
171

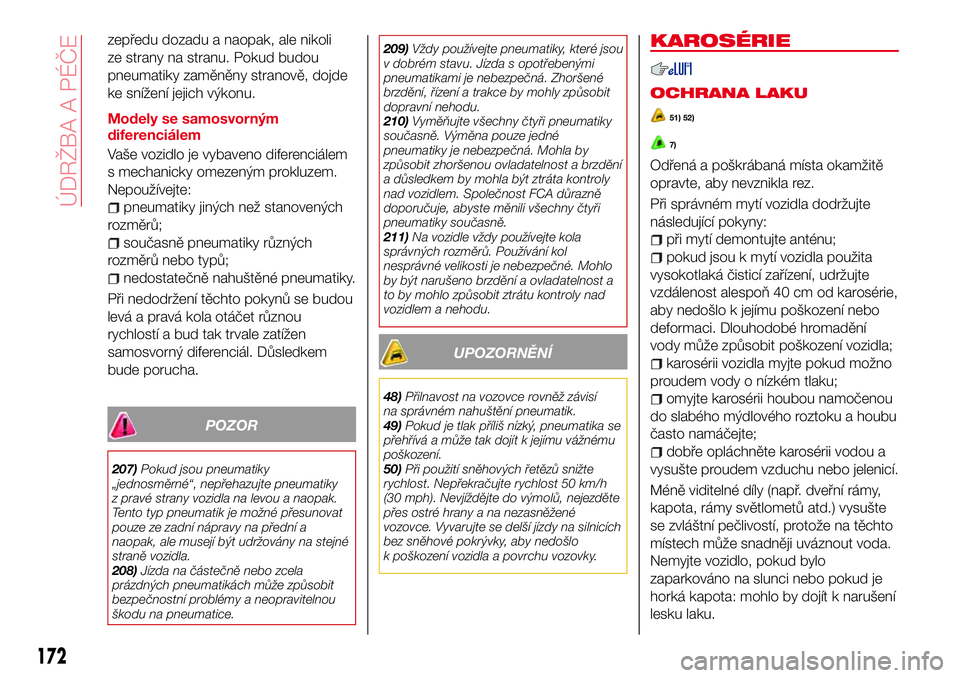

zepředu dozadu a naopak, ale nikoli
ze strany na stranu. Pokud budou
pneumatiky zaměněny stranově, dojde
ke snížení jejich výkonu.
Modely se samosvorným
diferenciálem
Vaše vozidlo je vybaveno diferenciálem
s mechanicky omezeným prokluzem.
Nepoužívejte:
pneumatiky jiných než stanovených
rozměrů;
současně pneumatiky různých
rozměrů nebo typů;
nedostatečně nahuštěné pneumatiky.
Při nedodržení těchto pokynů se budou
levá a pravá kola otáčet různou
rychlostí a bud tak trvale zatížen
samosvorný diferenciál. Důsledkem
bude porucha.
POZOR
207)Pokud jsou pneumatiky
„jednosměrné“, nepřehazujte pneumatiky
z pravé strany vozidla na levou a naopak.
Tento typ pneumatik je možné přesunovat
pouze ze zadní nápravy na přední a
naopak, ale musejí být udržovány na stejné
straně vozidla.
208)Jízda na částečně nebo zcela
prázdných pneumatikách může způsobit
bezpečnostní problémy a neopravitelnou
škodu na pneumatice.209)Vždy používejte pneumatiky, které jsou
v dobrém stavu. Jízda s opotřebenými
pneumatikami je nebezpečná. Zhoršené
brzdění, řízení a trakce by mohly způsobit
dopravní nehodu.
210)Vyměňujte všechny čtyři pneumatiky
současně. Výměna pouze jedné
pneumatiky je nebezpečná. Mohla by
způsobit zhoršenou ovladatelnost a brzdění
a důsledkem by mohla být ztráta kontroly
nad vozidlem. Společnost FCA důrazně
doporučuje, abyste měnili všechny čtyři
pneumatiky současně.
211)Na vozidle vždy používejte kola
správných rozměrů. Používání kol
nesprávné velikosti je nebezpečné. Mohlo
by být narušeno brzdění a ovladatelnost a
to by mohlo způsobit ztrátu kontroly nad
vozidlem a nehodu.
UPOZORNĚNÍ
48)Přilnavost na vozovce rovněž závisí
na správném nahuštění pneumatik.
49)Pokud je tlak příliš nízký, pneumatika se
přehřívá a může tak dojít k jejímu vážnému
poškození.
50)Při použití sněhových řetězů snižte
rychlost. Nepřekračujte rychlost 50 km/h
(30 mph). Nevjíždějte do výmolů, nejezděte
přes ostré hrany a na nezasněžené
vozovce. Vyvarujte se delší jízdy na silnicích
bez sněhové pokrývky, aby nedošlo
k poškození vozidla a povrchu vozovky.
KAROSÉRIE
OCHRANA LAKU
51) 52)
7)
Odřená a poškrábaná místa okamžitě
opravte, aby nevznikla rez.
Při správném mytí vozidla dodržujte
následující pokyny:
při mytí demontujte anténu;
pokud jsou k mytí vozidla použita
vysokotlaká čisticí zařízení, udržujte
vzdálenost alespoň 40 cm od karosérie,
aby nedošlo k jejímu poškození nebo
deformaci. Dlouhodobé hromadění
vody může způsobit poškození vozidla;
karosérii vozidla myjte pokud možno
proudem vody o nízkém tlaku;
omyjte karosérii houbou namočenou
do slabého mýdlového roztoku a houbu
často namáčejte;
dobře opláchněte karosérii vodou a
vysušte proudem vzduchu nebo jelenicí.
Méně viditelné díly (např. dveřní rámy,
kapota, rámy světlometů atd.) vysušte
se zvláštní pečlivostí, protože na těchto
místech může snadněji uváznout voda.
Nemyjte vozidlo, pokud bylo
zaparkováno na slunci nebo pokud je
horká kapota: mohlo by dojít k narušení
lesku laku.
172
ÚDRŽBA A PÉČE

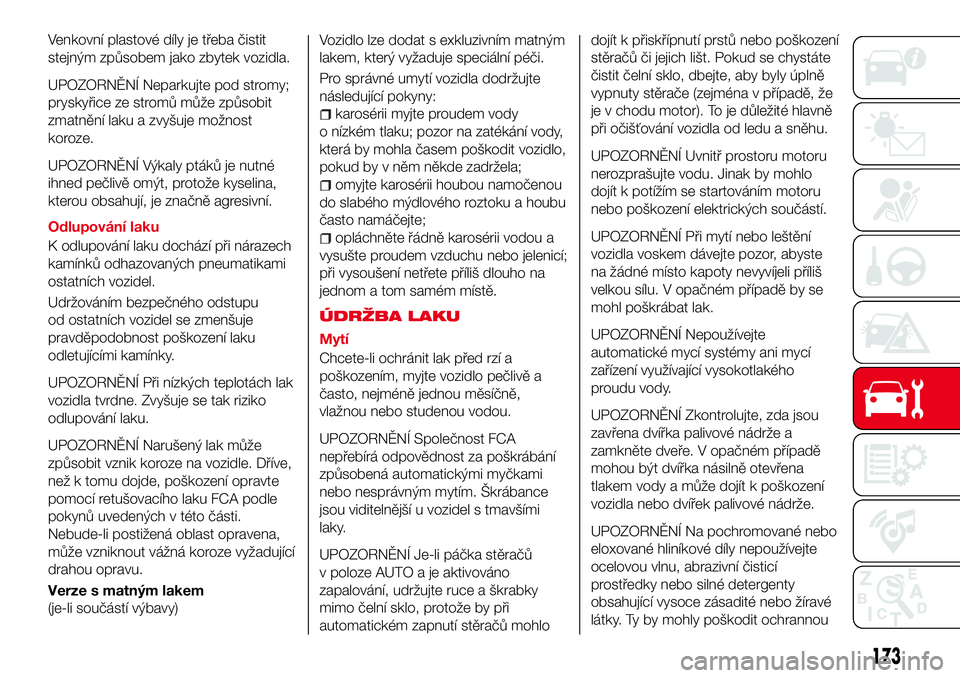

Venkovní plastové díly je třeba čistit
stejným způsobem jako zbytek vozidla.
UPOZORNĚNÍ Neparkujte pod stromy;
pryskyřice ze stromů může způsobit
zmatnění laku a zvyšuje možnost
koroze.
UPOZORNĚNÍ Výkaly ptáků je nutné
ihned pečlivě omýt, protože kyselina,
kterou obsahují, je značně agresivní.
Odlupování laku
K odlupování laku dochází při nárazech
kamínků odhazovaných pneumatikami
ostatních vozidel.
Udržováním bezpečného odstupu
od ostatních vozidel se zmenšuje
pravděpodobnost poškození laku
odletujícími kamínky.
UPOZORNĚNÍ Při nízkých teplotách lak
vozidla tvrdne. Zvyšuje se tak riziko
odlupování laku.
UPOZORNĚNÍ Narušený lak může
způsobit vznik koroze na vozidle. Dříve,
než k tomu dojde, poškození opravte
pomocí retušovacího laku FCA podle
pokynů uvedených v této části.
Nebude-li postižená oblast opravena,
může vzniknout vážná koroze vyžadující
drahou opravu.
Verze s matným lakem
(je-li součástí výbavy)Vozidlo lze dodat s exkluzivním matným
lakem, který vyžaduje speciální péči.
Pro správné umytí vozidla dodržujte
následující pokyny:
karosérii myjte proudem vody
o nízkém tlaku; pozor na zatékání vody,
která by mohla časem poškodit vozidlo,
pokud by v něm někde zadržela;
omyjte karosérii houbou namočenou
do slabého mýdlového roztoku a houbu
často namáčejte;
opláchněte řádně karosérii vodou a
vysušte proudem vzduchu nebo jelenicí;
při vysoušení netřete příliš dlouho na
jednom a tom samém místě.
ÚDRŽBA LAKU
Mytí
Chcete-li ochránit lak před rzí a
poškozením, myjte vozidlo pečlivě a
často, nejméně jednou měsíčně,
vlažnou nebo studenou vodou.
UPOZORNĚNÍ Společnost FCA
nepřebírá odpovědnost za poškrábání
způsobená automatickými myčkami
nebo nesprávným mytím. Škrábance
jsou viditelnější u vozidel s tmavšími
laky.
UPOZORNĚNÍ Je-li páčka stěračů
v poloze AUTO a je aktivováno
zapalování, udržujte ruce a škrabky
mimo čelní sklo, protože by při
automatickém zapnutí stěračů mohlodojít k přiskřípnutí prstů nebo poškození
stěračů či jejich lišt. Pokud se chystáte
čistit čelní sklo, dbejte, aby byly úplně
vypnuty stěrače (zejména v případě, že
je v chodu motor). To je důležité hlavně
při očišťování vozidla od ledu a sněhu.
UPOZORNĚNÍ Uvnitř prostoru motoru
nerozprašujte vodu. Jinak by mohlo
dojít k potížím se startováním motoru
nebo poškození elektrických součástí.
UPOZORNĚNÍ Při mytí nebo leštění
vozidla voskem dávejte pozor, abyste
na žádné místo kapoty nevyvíjeli příliš
velkou sílu. V opačném případě by se
mohl poškrábat lak.
UPOZORNĚNÍ Nepoužívejte
automatické mycí systémy ani mycí
zařízení využívající vysokotlakého
proudu vody.
UPOZORNĚNÍ Zkontrolujte, zda jsou
zavřena dvířka palivové nádrže a
zamkněte dveře. V opačném případě
mohou být dvířka násilně otevřena
tlakem vody a může dojít k poškození
vozidla nebo dvířek palivové nádrže.
UPOZORNĚNÍ Na pochromované nebo
eloxované hliníkové díly nepoužívejte
ocelovou vlnu, abrazivní čisticí
prostředky nebo silné detergenty
obsahující vysoce zásadité nebo žíravé
látky. Ty by mohly poškodit ochrannou
173

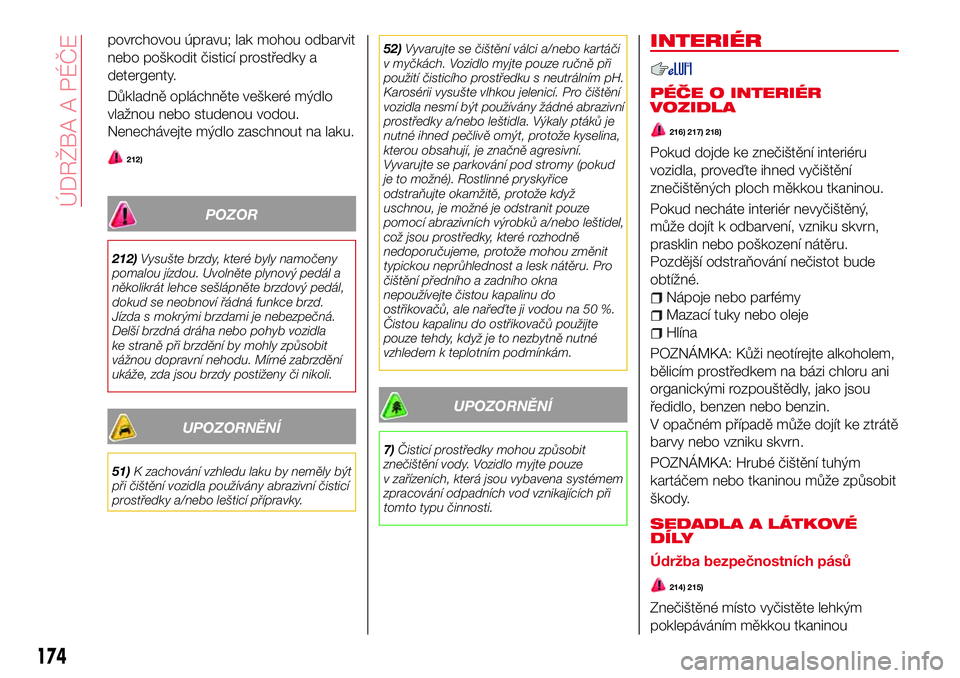

povrchovou úpravu; lak mohou odbarvit
nebo poškodit čisticí prostředky a
detergenty.
Důkladně opláchněte veškeré mýdlo
vlažnou nebo studenou vodou.
Nenechávejte mýdlo zaschnout na laku.
212)
POZOR
212)Vysušte brzdy, které byly namočeny
pomalou jízdou. Uvolněte plynový pedál a
několikrát lehce sešlápněte brzdový pedál,
dokud se neobnoví řádná funkce brzd.
Jízda s mokrými brzdami je nebezpečná.
Delší brzdná dráha nebo pohyb vozidla
ke straně při brzdění by mohly způsobit
vážnou dopravní nehodu. Mírné zabrzdění
ukáže, zda jsou brzdy postiženy či nikoli.
UPOZORNĚNÍ
51)K zachování vzhledu laku by neměly být
při čištění vozidla používány abrazivní čisticí
prostředky a/nebo lešticí přípravky.52)Vyvarujte se čištění válci a/nebo kartáči
v myčkách. Vozidlo myjte pouze ručně při
použití čisticího prostředku s neutrálním pH.
Karosérii vysušte vlhkou jelenicí. Pro čištění
vozidla nesmí být používány žádné abrazivní
prostředky a/nebo leštidla. Výkaly ptáků je
nutné ihned pečlivě omýt, protože kyselina,
kterou obsahují, je značně agresivní.
Vyvarujte se parkování pod stromy (pokud
je to možné). Rostlinné pryskyřice
odstraňujte okamžitě, protože když
uschnou, je možné je odstranit pouze
pomocí abrazivních výrobků a/nebo leštidel,
což jsou prostředky, které rozhodně
nedoporučujeme, protože mohou změnit
typickou neprůhlednost a lesk nátěru. Pro
čištění předního a zadního okna
nepoužívejte čistou kapalinu do
ostřikovačů, ale nařeďte ji vodou na 50 %.
Čistou kapalinu do ostřikovačů použijte
pouze tehdy, když je to nezbytně nutné
vzhledem k teplotním podmínkám.
UPOZORNĚNÍ
7)Čisticí prostředky mohou způsobit
znečištění vody. Vozidlo myjte pouze
v zařízeních, která jsou vybavena systémem
zpracování odpadních vod vznikajících při
tomto typu činnosti.
INTERIÉR
PÉČE O INTERIÉR
VOZIDLA
216) 217) 218)
Pokud dojde ke znečištění interiéru
vozidla, proveďte ihned vyčištění
znečištěných ploch měkkou tkaninou.
Pokud necháte interiér nevyčištěný,
může dojít k odbarvení, vzniku skvrn,
prasklin nebo poškození nátěru.
Pozdější odstraňování nečistot bude
obtížné.
Nápoje nebo parfémy
Mazací tuky nebo oleje
Hlína
POZNÁMKA: Kůži neotírejte alkoholem,
bělicím prostředkem na bázi chloru ani
organickými rozpouštědly, jako jsou
ředidlo, benzen nebo benzin.
V opačném případě může dojít ke ztrátě
barvy nebo vzniku skvrn.
POZNÁMKA: Hrubé čištění tuhým
kartáčem nebo tkaninou může způsobit
škody.
SEDADLA A LÁTKOVÉ
DÍLY
Údržba bezpečnostních pásů
214) 215)
Znečištěné místo vyčistěte lehkým
poklepáváním měkkou tkaninou
174
ÚDRŽBA A PÉČE

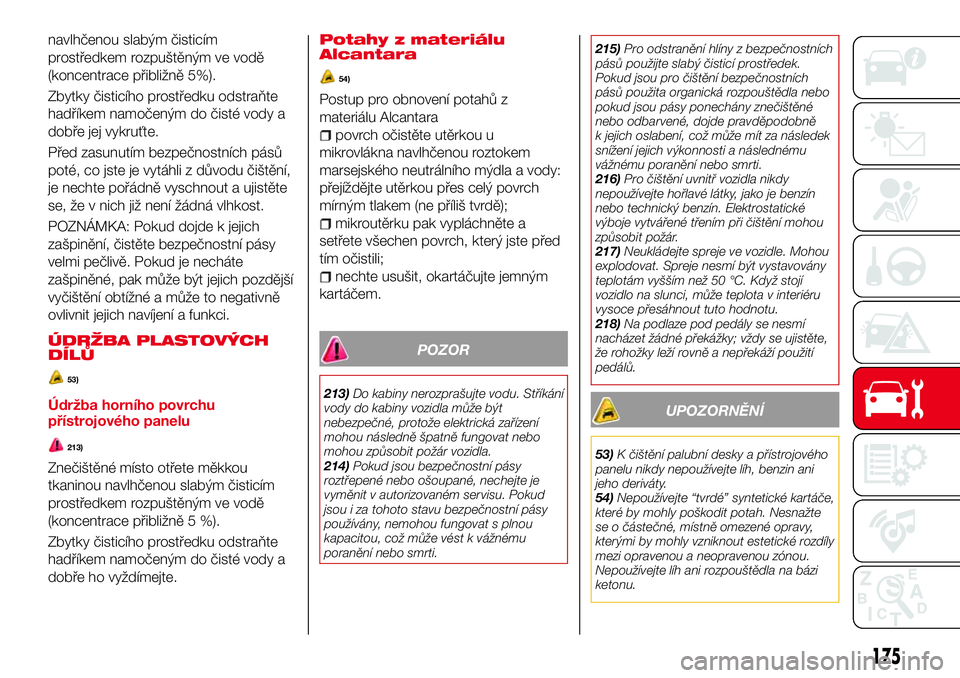

navlhčenou slabým čisticím
prostředkem rozpuštěným ve vodě
(koncentrace přibližně 5%).
Zbytky čisticího prostředku odstraňte
hadříkem namočeným do čisté vody a
dobře jej vykruťte.
Před zasunutím bezpečnostních pásů
poté, co jste je vytáhli z důvodu čištění,
je nechte pořádně vyschnout a ujistěte
se, že v nich již není žádná vlhkost.
POZNÁMKA: Pokud dojde k jejich
zašpinění, čistěte bezpečnostní pásy
velmi pečlivě. Pokud je necháte
zašpiněné, pak může být jejich pozdější
vyčištění obtížné a může to negativně
ovlivnit jejich navíjení a funkci.
ÚDRŽBA PLASTOVÝCH
DÍLŮ
53)
Údržba horního povrchu
přístrojového panelu
213)
Znečištěné místo otřete měkkou
tkaninou navlhčenou slabým čisticím
prostředkem rozpuštěným ve vodě
(koncentrace přibližně 5 %).
Zbytky čisticího prostředku odstraňte
hadříkem namočeným do čisté vody a
dobře ho vyždímejte.
Potahy z materiálu
Alcantara
54)
Postup pro obnovení potahů z
materiálu Alcantara
povrch očistěte utěrkou u
mikrovlákna navlhčenou roztokem
marsejského neutrálního mýdla a vody:
přejíždějte utěrkou přes celý povrch
mírným tlakem (ne příliš tvrdě);
mikroutěrku pak vypláchněte a
setřete všechen povrch, který jste před
tím očistili;
nechte usušit, okartáčujte jemným
kartáčem.
POZOR
213)Do kabiny nerozprašujte vodu. Stříkání
vody do kabiny vozidla může být
nebezpečné, protože elektrická zařízení
mohou následně špatně fungovat nebo
mohou způsobit požár vozidla.
214)Pokud jsou bezpečnostní pásy
roztřepené nebo ošoupané, nechejte je
vyměnit v autorizovaném servisu. Pokud
jsou i za tohoto stavu bezpečnostní pásy
používány, nemohou fungovat s plnou
kapacitou, což může vést k vážnému
poranění nebo smrti.215)Pro odstranění hlíny z bezpečnostních
pásů použijte slabý čisticí prostředek.
Pokud jsou pro čištění bezpečnostních
pásů použita organická rozpouštědla nebo
pokud jsou pásy ponechány znečištěné
nebo odbarvené, dojde pravděpodobně
k jejich oslabení, což může mít za následek
snížení jejich výkonnosti a následnému
vážnému poranění nebo smrti.
216)Pro čištění uvnitř vozidla nikdy
nepoužívejte hořlavé látky, jako je benzín
nebo technický benzín. Elektrostatické
výboje vytvářené třením při čištění mohou
způsobit požár.
217)Neukládejte spreje ve vozidle. Mohou
explodovat. Spreje nesmí být vystavovány
teplotám vyšším než 50 °C. Když stojí
vozidlo na slunci, může teplota v interiéru
vysoce přesáhnout tuto hodnotu.
218)Na podlaze pod pedály se nesmí
nacházet žádné překážky; vždy se ujistěte,
že rohožky leží rovně a nepřekáží použití
pedálů.
UPOZORNĚNÍ
53)K čištění palubní desky a přístrojového
panelu nikdy nepoužívejte líh, benzin ani
jeho deriváty.
54)Nepoužívejte “tvrdé” syntetické kartáče,
které by mohly poškodit potah. Nesnažte
se o částečné, místně omezené opravy,
kterými by mohly vzniknout estetické rozdíly
mezi opravenou a neopravenou zónou.
Nepoužívejte líh ani rozpouštědla na bázi
ketonu.
175

TECHNICKÉ SPECIFIKACE
Tato kapitola obsahuje a
prostřednictvím údajů, tabulek a grafiky
ilustruje vše, co by pro vás mohlo být
užitečné k porozumění provedení a
způsobu funkce vozidla.
Je určena jak pro nadšence a techniky,
tak také pro ty, kteří se chtějí seznámit
se všemi detaily vozidla.IDENTIFIKAČNÍ ÚDAJE........177
MOTOR..................178
PARAMETRY KOL A PNEUMATIK .179
HMOTNOSTI...............181
ROZMĚRY................182
OBJEMY PROVOZNÍCH NÁPLNÍ . .183
PROVOZNÍ NÁPLNĚ A MAZIVA . . .184
VÝKON..................187
SPOTŘEBA PALIVA...........188
Emise CO................189
POKYNY PRO MANIPULACI
S VOZIDLEM NA KONCI
ŽIVOTNOSTI...............190
176
TECHNICKÉ SPECIFIKACE

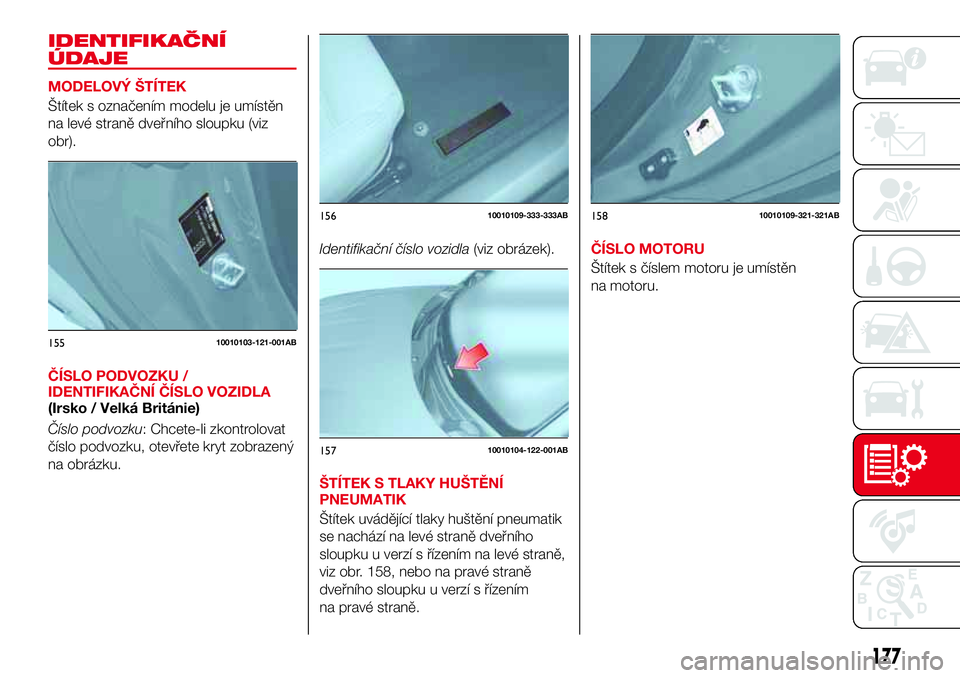

IDENTIFIKAČNÍ
ÚDAJE
MODELOVÝ ŠTÍTEK
Štítek s označením modelu je umístěn
na levé straně dveřního sloupku (viz
obr).
ČÍSLO PODVOZKU /
IDENTIFIKAČNÍ ČÍSLO VOZIDLA
(Irsko / Velká Británie)
Číslo podvozku: Chcete-li zkontrolovat
číslo podvozku, otevřete kryt zobrazený
na obrázku.Identifikační číslo vozidla(viz obrázek).
ŠTÍTEK S TLAKY HUŠTĚNÍ
PNEUMATIK
Štítek uvádějící tlaky huštění pneumatik
se nachází na levé straně dveřního
sloupku u verzí s řízením na levé straně,
viz obr. 158, nebo na pravé straně
dveřního sloupku u verzí s řízením
na pravé straně.ČÍSLO MOTORU
Štítek s číslem motoru je umístěn
na motoru.
15510010103-121-001AB
15610010109-333-333AB
15710010104-122-001AB
15810010109-321-321AB
177

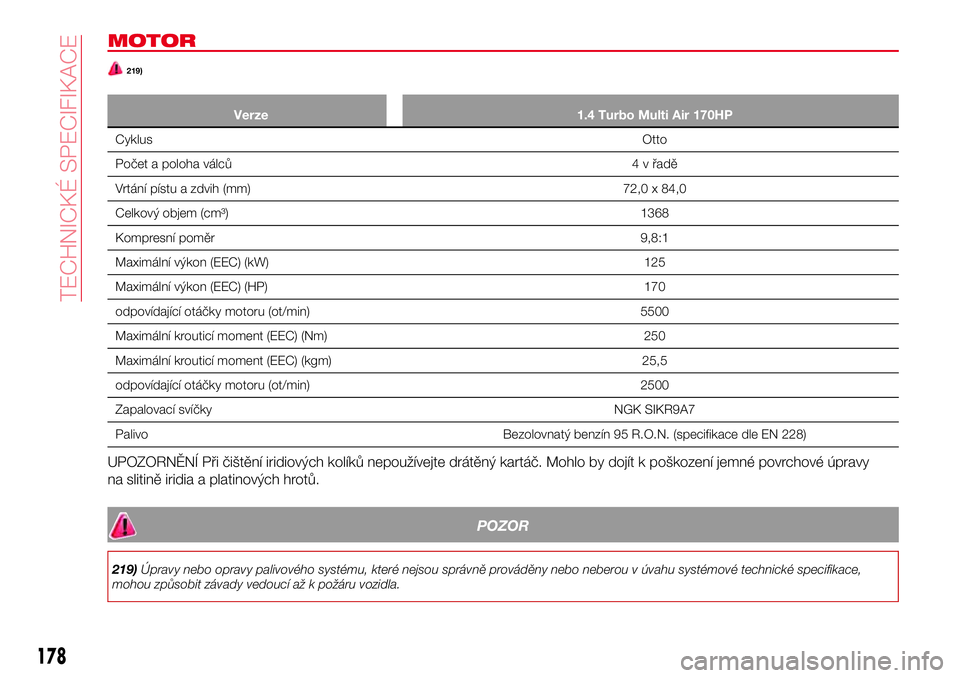

MOTOR
219)
Verze 1.4 Turbo Multi Air 170HP
CyklusOtto
Počet a poloha válců 4 v řadě
Vrtání pístu a zdvih (mm) 72,0 x 84,0
Celkový objem (cm³) 1368
Kompresní poměr9,8:1
Maximální výkon (EEC) (kW) 125
Maximální výkon (EEC) (HP) 170
odpovídající otáčky motoru (ot/min) 5500
Maximální krouticí moment (EEC) (Nm) 250
Maximální krouticí moment (EEC) (kgm) 25,5
odpovídající otáčky motoru (ot/min) 2500
Zapalovací svíčky NGK SIKR9A7
Palivo Bezolovnatý benzín 95 R.O.N. (specifikace dle EN 228)
UPOZORNĚNÍ Při čištění iridiových kolíků nepoužívejte drátěný kartáč. Mohlo by dojít k poškození jemné povrchové úpravy
na slitině iridia a platinových hrotů.
POZOR
219)Úpravy nebo opravy palivového systému, které nejsou správně prováděny nebo neberou v úvahu systémové technické specifikace,
mohou způsobit závady vedoucí až k požáru vozidla.
178
TECHNICKÉ SPECIFIKACE
