Abarth 124 Spider 2017 Käyttö- ja huolto-ohjekirja (in Finnish)

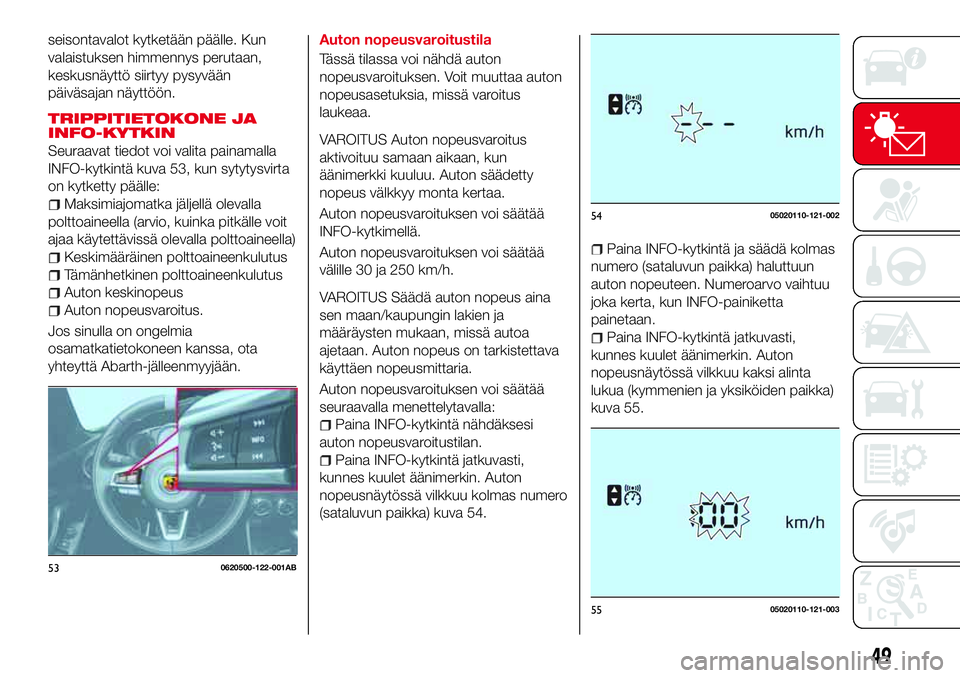

seisontavalot kytketään päälle. Kun
valaistuksen himmennys perutaan,
keskusnäyttö siirtyy pysyvään
päiväsajan näyttöön.
TRIPPITIETOKONE JA
INFO-KYTKIN
Seuraavat tiedot voi valita painamalla
INFO-kytkintä kuva 53, kun sytytysvirta
on kytketty päälle:
Maksimiajomatka jäljellä olevalla
polttoaineella (arvio, kuinka pitkälle voit
ajaa käytettävissä olevalla polttoaineella)
Keskimääräinen polttoaineenkulutus
Tämänhetkinen polttoaineenkulutus
Auton keskinopeus
Auton nopeusvaroitus.
Jos sinulla on ongelmia
osamatkatietokoneen kanssa, ota
yhteyttä Abarth-jälleenmyyjään.Auton nopeusvaroitustila
Tässä tilassa voi nähdä auton
nopeusvaroituksen. Voit muuttaa auton
nopeusasetuksia, missä varoitus
laukeaa.
VAROITUS Auton nopeusvaroitus
aktivoituu samaan aikaan, kun
äänimerkki kuuluu. Auton säädetty
nopeus välkkyy monta kertaa.
Auton nopeusvaroituksen voi säätää
INFO-kytkimellä.
Auton nopeusvaroituksen voi säätää
välille 30 ja 250 km/h.
VAROITUS Säädä auton nopeus aina
sen maan/kaupungin lakien ja
määräysten mukaan, missä autoa
ajetaan. Auton nopeus on tarkistettava
käyttäen nopeusmittaria.
Auton nopeusvaroituksen voi säätää
seuraavalla menettelytavalla:
Paina INFO-kytkintä nähdäksesi
auton nopeusvaroitustilan.
Paina INFO-kytkintä jatkuvasti,
kunnes kuulet äänimerkin. Auton
nopeusnäytössä vilkkuu kolmas numero
(sataluvun paikka) kuva 54.
Paina INFO-kytkintä ja säädä kolmas
numero (sataluvun paikka) haluttuun
auton nopeuteen. Numeroarvo vaihtuu
joka kerta, kun INFO-painiketta
painetaan.
Paina INFO-kytkintä jatkuvasti,
kunnes kuulet äänimerkin. Auton
nopeusnäytössä vilkkuu kaksi alinta
lukua (kymmenien ja yksiköiden paikka)
kuva 55.
530620500-122-001AB
5405020110-121-002
5505020110-121-003
49

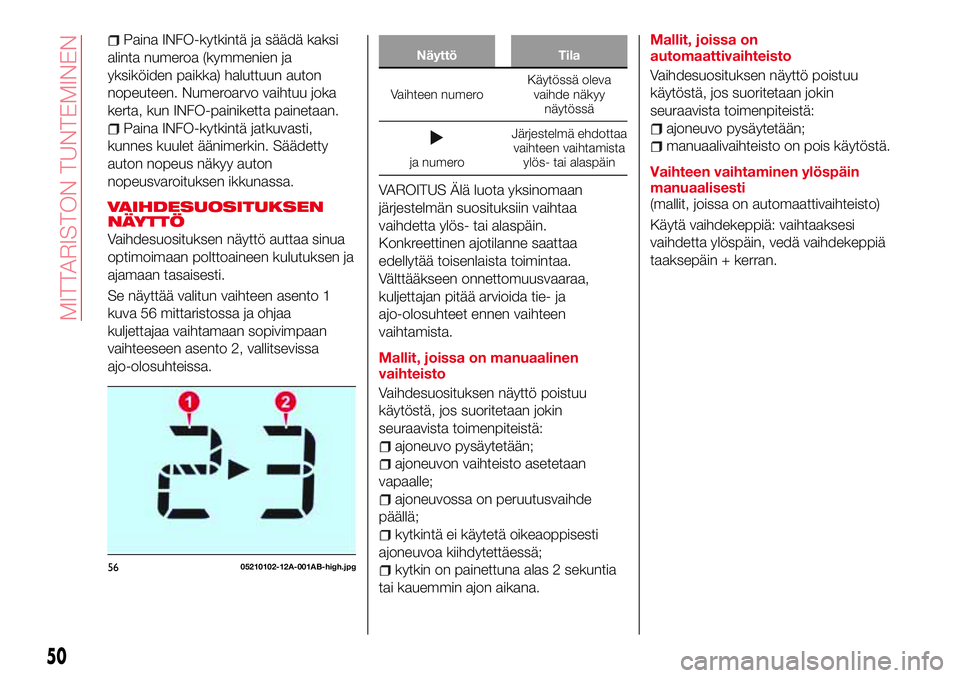

Paina INFO-kytkintä ja säädä kaksi
alinta numeroa (kymmenien ja
yksiköiden paikka) haluttuun auton
nopeuteen. Numeroarvo vaihtuu joka
kerta, kun INFO-painiketta painetaan.
Paina INFO-kytkintä jatkuvasti,
kunnes kuulet äänimerkin. Säädetty
auton nopeus näkyy auton
nopeusvaroituksen ikkunassa.
VAIHDESUOSITUKSEN
NÄYTTÖ
Vaihdesuosituksen näyttö auttaa sinua
optimoimaan polttoaineen kulutuksen ja
ajamaan tasaisesti.
Se näyttää valitun vaihteen asento 1
kuva 56 mittaristossa ja ohjaa
kuljettajaa vaihtamaan sopivimpaan
vaihteeseen asento 2, vallitsevissa
ajo-olosuhteissa.
Näyttö Tila
Vaihteen numeroKäytössä oleva
vaihde näkyy
näytössä
ja numeroJärjestelmä ehdottaa
vaihteen vaihtamista
ylös- tai alaspäin
VAROITUS Älä luota yksinomaan
järjestelmän suosituksiin vaihtaa
vaihdetta ylös- tai alaspäin.
Konkreettinen ajotilanne saattaa
edellytää toisenlaista toimintaa.
Välttääkseen onnettomuusvaaraa,
kuljettajan pitää arvioida tie- ja
ajo-olosuhteet ennen vaihteen
vaihtamista.
Mallit, joissa on manuaalinen
vaihteisto
Vaihdesuosituksen näyttö poistuu
käytöstä, jos suoritetaan jokin
seuraavista toimenpiteistä:
ajoneuvo pysäytetään;
ajoneuvon vaihteisto asetetaan
vapaalle;
ajoneuvossa on peruutusvaihde
päällä;
kytkintä ei käytetä oikeaoppisesti
ajoneuvoa kiihdytettäessä;
kytkin on painettuna alas 2 sekuntia
tai kauemmin ajon aikana.Mallit, joissa on
automaattivaihteisto
Vaihdesuosituksen näyttö poistuu
käytöstä, jos suoritetaan jokin
seuraavista toimenpiteistä:
ajoneuvo pysäytetään;
manuaalivaihteisto on pois käytöstä.
Vaihteen vaihtaminen ylöspäin
manuaalisesti
(mallit, joissa on automaattivaihteisto)
Käytä vaihdekeppiä: vaihtaaksesi
vaihdetta ylöspäin, vedä vaihdekeppiä
taaksepäin + kerran.
50
MITTARISTON TUNTEMINEN

VAROITUSVALOT JA -VIESTIT
VAROITUS Varoitusvalo palaa mittaristossa yhdessä aiheeseen liittyvän vikailmoituksen ja/tai mahdollisen merkkiäänen kanssa.
Vikailmoitukset ovat lyhyitä varoituksia, ja näin ollen niitä ei saa pitää perusteellisina ja/tai vaihtoehtoisina Käyttö- ja
huoltokäsikirjassa esitettyihin tietoihin. Suosittelemme, että luet huolellisesti kyseisen käsikirjan kaikissa tapauksissa.
Vikailmoituksen yhteydessä katso tässä osiossa esitetyt tiedot.
VAROITUS Vikailmoitukset on jaettu kahteen kategoriaan: vakaviin ja vähemmän vakaviin vikoihin. Vakavat viat osoitetaan
pitkällä ja toistuvalla "varoitusjaksolla". Vähemmän vakavat viat osoitetaan lyhyemmällä "varoitusjaksolla". Molempien
kategorioiden varoitusjaksot voidaan keskeyttää. Mittariston varoitusvalo palaa, kunnes vian syy on korjattu.
Varoituksen sisältö voidaan tarkistaa audiojärjestelmästä.
Versiot, joissa on 7” radio
Toimi seuraavasti:
Jos varoitusvalo palaa, valitse kuvakepäänäytöltä nähdäksesi sovellukset;
valitse “Varoitukset” nähdäksesi voimassa olevat varoitukset;
valitse varoitus nähdäksesi tarkempia tietoja siitä.
51

Seuraaville varoitus-/osoitinvaloille:
Päävaroitusvalo
Jarrujärjestelmän varoitusvalo
ABS-varoitusvalo
Latausjärjestelmän varoitusvalo
Moottoriöljyn varoitusvalo
Moottorin tarkistusvalo
Moottorin jäähdytysnesteen korkean
lämpötilan varoitusvalo
Automaattivaihteiston varoitusvalo
Ohjaustehostimen toimintahäiriön
merkkivalo
Turvatyynyn/turvavyön
esikiristinjärjestelmän varoitusvalo
Aktiivisen konepellin varoitusvalo
Vähäisen polttoainemäärän
varoitusvalo
Turvavyön varoitusvalo
Turvavyön varoitusvalo
Raollaan olevan oven varoitusvalo
Pesunesteen vähäisen määrän
varoitusvalo
Rengaspaineen valvontajärjestelmän
varoitusvalo (Tyre Pressure Monitoring
System)
AVAIN-varoitusvalo
LED ajovalon AVAIN-varoitusvalo
Kiintoavainmerkkivalo
TCS/DSC-merkkivalo
DSC OFF -merkkivalo
Turvamerkkivalo
Matkustajan turvatyynyn pois
kytkennän merkkivalo (jos varusteena)Valo syttyy toiminnan tarkistamiseksi,
kun virta kytketään päälle, se sammuu
muutaman sekunnin kuluttua tai kun
moottori käynnistetään. Jos valo ei syty
tai jää päälle, ota yhteys Abarth-
jälleenmyyjään.
Vain "Jarrujärjestelmän
varoitusvalolle": valo palaa jatkuvasti,
kun seisontajarru on päällä.
52
MITTARISTON TUNTEMINEN

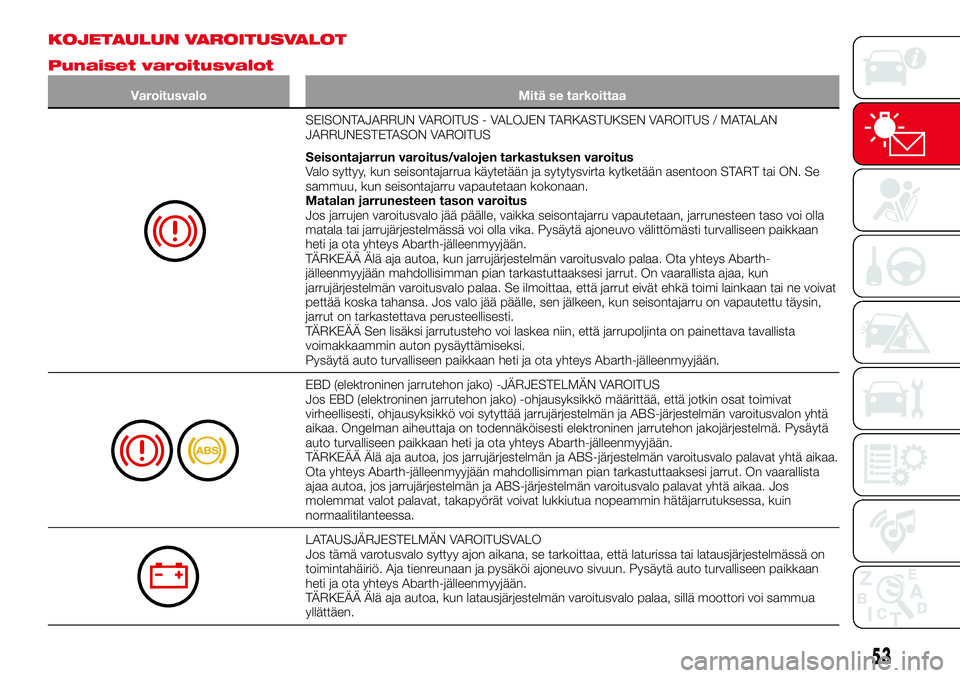

KOJETAULUN VAROITUSVALOT
Punaiset varoitusvalot
Varoitusvalo Mitä se tarkoittaa
SEISONTAJARRUN VAROITUS - VALOJEN TARKASTUKSEN VAROITUS / MATALAN
JARRUNESTETASON VAROITUS
Seisontajarrun varoitus/valojen tarkastuksen varoitus
Valo syttyy, kun seisontajarrua käytetään ja sytytysvirta kytketään asentoon START tai ON. Se
sammuu, kun seisontajarru vapautetaan kokonaan.
Matalan jarrunesteen tason varoitus
Jos jarrujen varoitusvalo jää päälle, vaikka seisontajarru vapautetaan, jarrunesteen taso voi olla
matala tai jarrujärjestelmässä voi olla vika. Pysäytä ajoneuvo välittömästi turvalliseen paikkaan
heti ja ota yhteys Abarth-jälleenmyyjään.
TÄRKEÄÄ Älä aja autoa, kun jarrujärjestelmän varoitusvalo palaa. Ota yhteys Abarth-
jälleenmyyjään mahdollisimman pian tarkastuttaaksesi jarrut. On vaarallista ajaa, kun
jarrujärjestelmän varoitusvalo palaa. Se ilmoittaa, että jarrut eivät ehkä toimi lainkaan tai ne voivat
pettää koska tahansa. Jos valo jää päälle, sen jälkeen, kun seisontajarru on vapautettu täysin,
jarrut on tarkastettava perusteellisesti.
TÄRKEÄÄ Sen lisäksi jarrutusteho voi laskea niin, että jarrupoljinta on painettava tavallista
voimakkaammin auton pysäyttämiseksi.
Pysäytä auto turvalliseen paikkaan heti ja ota yhteys Abarth-jälleenmyyjään.
EBD (elektroninen jarrutehon jako) -JÄRJESTELMÄN VAROITUS
Jos EBD (elektroninen jarrutehon jako) -ohjausyksikkö määrittää, että jotkin osat toimivat
virheellisesti, ohjausyksikkö voi sytyttää jarrujärjestelmän ja ABS-järjestelmän varoitusvalon yhtä
aikaa. Ongelman aiheuttaja on todennäköisesti elektroninen jarrutehon jakojärjestelmä. Pysäytä
auto turvalliseen paikkaan heti ja ota yhteys Abarth-jälleenmyyjään.
TÄRKEÄÄ Älä aja autoa, jos jarrujärjestelmän ja ABS-järjestelmän varoitusvalo palavat yhtä aikaa.
Ota yhteys Abarth-jälleenmyyjään mahdollisimman pian tarkastuttaaksesi jarrut. On vaarallista
ajaa autoa, jos jarrujärjestelmän ja ABS-järjestelmän varoitusvalo palavat yhtä aikaa. Jos
molemmat valot palavat, takapyörät voivat lukkiutua nopeammin hätäjarrutuksessa, kuin
normaalitilanteessa.
LATAUSJÄRJESTELMÄN VAROITUSVALO
Jos tämä varotusvalo syttyy ajon aikana, se tarkoittaa, että laturissa tai latausjärjestelmässä on
toimintahäiriö. Aja tienreunaan ja pysäköi ajoneuvo sivuun. Pysäytä auto turvalliseen paikkaan
heti ja ota yhteys Abarth-jälleenmyyjään.
TÄRKEÄÄ Älä aja autoa, kun latausjärjestelmän varoitusvalo palaa, sillä moottori voi sammua
yllättäen.
53

Varoitusvalo Mitä se tarkoittaa

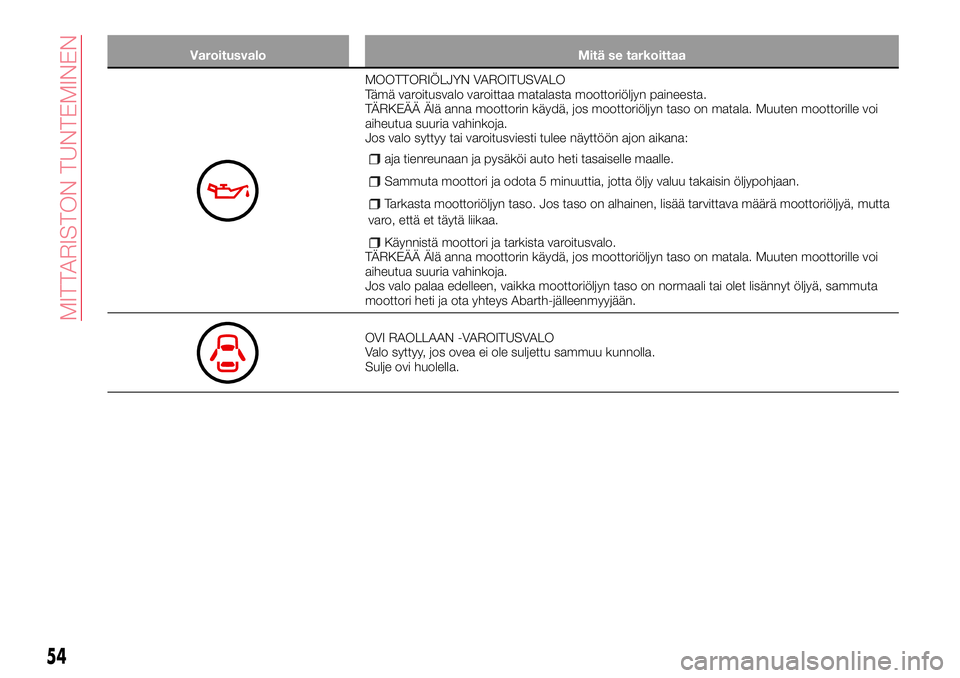

MOOTTORIÖLJYN VAROITUSVALO
Tämä varoitusvalo varoittaa matalasta moottoriöljyn paineesta.
TÄRKEÄÄ Älä anna moottorin käydä, jos moottoriöljyn taso on matala. Muuten moottorille voi
aiheutua suuria vahinkoja.
Jos valo syttyy tai varoitusviesti tulee näyttöön ajon aikana:
aja tienreunaan ja pysäköi auto heti tasaiselle maalle.
Sammuta moottori ja odota 5 minuuttia, jotta öljy valuu takaisin öljypohjaan.
Tarkasta moottoriöljyn taso. Jos taso on alhainen, lisää tarvittava määrä moottoriöljyä, mutta
varo, että et täytä liikaa.
Käynnistä moottori ja tarkista varoitusvalo.TÄRKEÄÄ Älä anna moottorin käydä, jos moottoriöljyn taso on matala. Muuten moottorille voi
aiheutua suuria vahinkoja.
Jos valo palaa edelleen, vaikka moottoriöljyn taso on normaali tai olet lisännyt öljyä, sammuta
moottori heti ja ota yhteys Abarth-jälleenmyyjään.
OVI RAOLLAAN -VAROITUSVALO
Valo syttyy, jos ovea ei ole suljettu sammuu kunnolla.
Sulje ovi huolella.
54
MITTARISTON TUNTEMINEN

Varoitusvalo Mitä se tarkoittaa

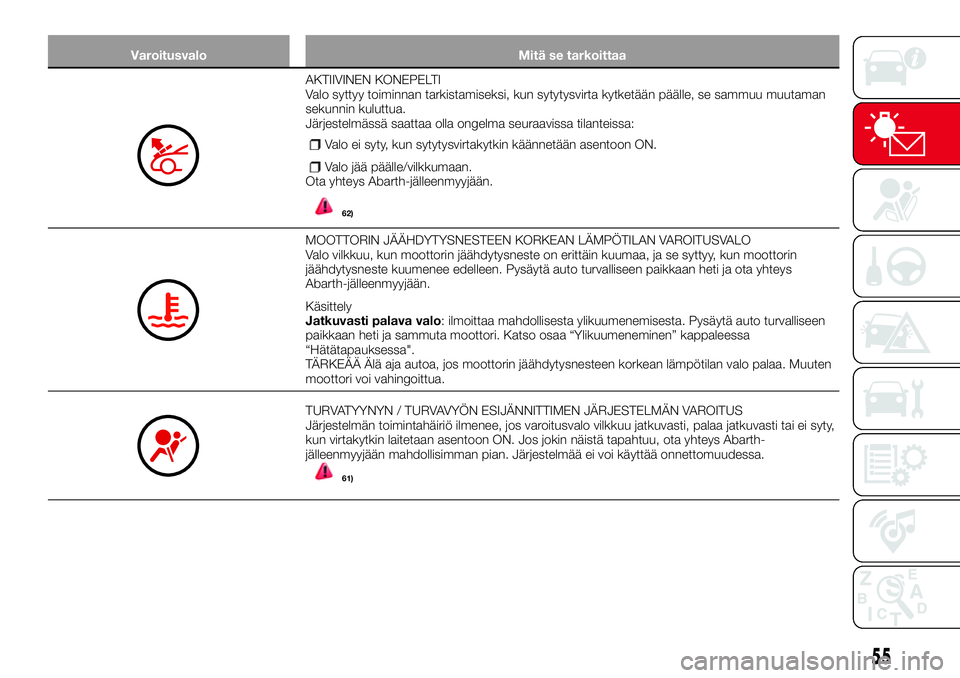

AKTIIVINEN KONEPELTI
Valo syttyy toiminnan tarkistamiseksi, kun sytytysvirta kytketään päälle, se sammuu muutaman
sekunnin kuluttua.
Järjestelmässä saattaa olla ongelma seuraavissa tilanteissa:
Valo ei syty, kun sytytysvirtakytkin käännetään asentoon ON.
Valo jää päälle/vilkkumaan.Ota yhteys Abarth-jälleenmyyjään.
62)
MOOTTORIN JÄÄHDYTYSNESTEEN KORKEAN LÄMPÖTILAN VAROITUSVALO
Valo vilkkuu, kun moottorin jäähdytysneste on erittäin kuumaa, ja se syttyy, kun moottorin
jäähdytysneste kuumenee edelleen. Pysäytä auto turvalliseen paikkaan heti ja ota yhteys
Abarth-jälleenmyyjään.
Käsittely
Jatkuvasti palava valo: ilmoittaa mahdollisesta ylikuumenemisesta. Pysäytä auto turvalliseen
paikkaan heti ja sammuta moottori. Katso osaa “Ylikuumeneminen” kappaleessa
“Hätätapauksessa".
TÄRKEÄÄ Älä aja autoa, jos moottorin jäähdytysnesteen korkean lämpötilan valo palaa. Muuten
moottori voi vahingoittua.
TURVATYYNYN / TURVAVYÖN ESIJÄNNITTIMEN JÄRJESTELMÄN VAROITUS
Järjestelmän toimintahäiriö ilmenee, jos varoitusvalo vilkkuu jatkuvasti, palaa jatkuvasti tai ei syty,
kun virtakytkin laitetaan asentoon ON. Jos jokin näistä tapahtuu, ota yhteys Abarth-
jälleenmyyjään mahdollisimman pian. Järjestelmää ei voi käyttää onnettomuudessa.
61)
55

Varoitusvalo Mitä se tarkoittaa

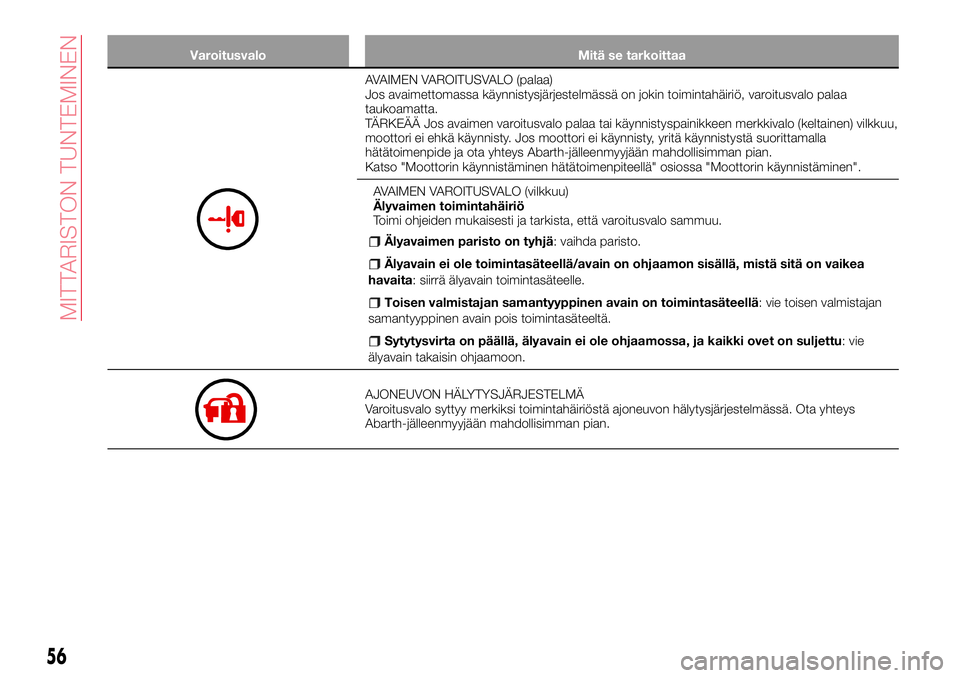

AVAIMEN VAROITUSVALO (palaa)
Jos avaimettomassa käynnistysjärjestelmässä on jokin toimintahäiriö, varoitusvalo palaa
taukoamatta.
TÄRKEÄÄ Jos avaimen varoitusvalo palaa tai käynnistyspainikkeen merkkivalo (keltainen) vilkkuu,
moottori ei ehkä käynnisty. Jos moottori ei käynnisty, yritä käynnistystä suorittamalla
hätätoimenpide ja ota yhteys Abarth-jälleenmyyjään mahdollisimman pian.
Katso "Moottorin käynnistäminen hätätoimenpiteellä" osiossa "Moottorin käynnistäminen".
AVAIMEN VAROITUSVALO (vilkkuu)
Älyvaimen toimintahäiriö
Toimi ohjeiden mukaisesti ja tarkista, että varoitusvalo sammuu.
Älyavaimen paristo on tyhjä: vaihda paristo.
Älyavain ei ole toimintasäteellä/avain on ohjaamon sisällä, mistä sitä on vaikea
havaita: siirrä älyavain toimintasäteelle.
Toisen valmistajan samantyyppinen avain on toimintasäteellä: vie toisen valmistajan
samantyyppinen avain pois toimintasäteeltä.
Sytytysvirta on päällä, älyavain ei ole ohjaamossa, ja kaikki ovet on suljettu: vie
älyavain takaisin ohjaamoon.
AJONEUVON HÄLYTYSJÄRJESTELMÄ
Varoitusvalo syttyy merkiksi toimintahäiriöstä ajoneuvon hälytysjärjestelmässä. Ota yhteys
Abarth-jälleenmyyjään mahdollisimman pian.
56
MITTARISTON TUNTEMINEN

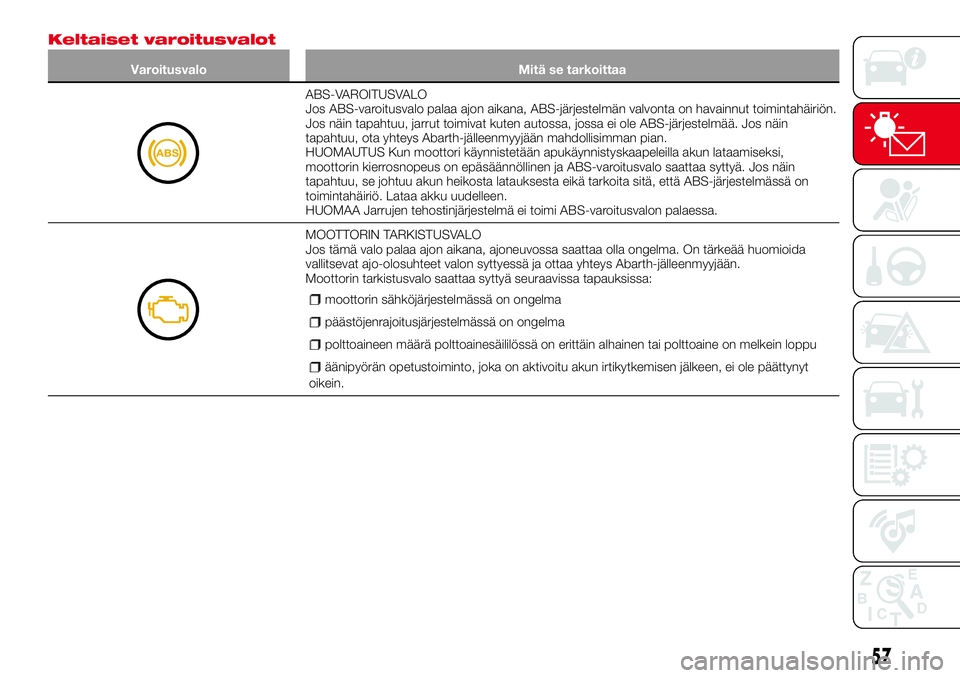

Keltaiset varoitusvalot
Varoitusvalo Mitä se tarkoittaa
ABS-VAROITUSVALO
Jos ABS-varoitusvalo palaa ajon aikana, ABS-järjestelmän valvonta on havainnut toimintahäiriön.
Jos näin tapahtuu, jarrut toimivat kuten autossa, jossa ei ole ABS-järjestelmää. Jos näin
tapahtuu, ota yhteys Abarth-jälleenmyyjään mahdollisimman pian.
HUOMAUTUS Kun moottori käynnistetään apukäynnistyskaapeleilla akun lataamiseksi,
moottorin kierrosnopeus on epäsäännöllinen ja ABS-varoitusvalo saattaa syttyä. Jos näin
tapahtuu, se johtuu akun heikosta latauksesta eikä tarkoita sitä, että ABS-järjestelmässä on
toimintahäiriö. Lataa akku uudelleen.
HUOMAA Jarrujen tehostinjärjestelmä ei toimi ABS-varoitusvalon palaessa.
MOOTTORIN TARKISTUSVALO
Jos tämä valo palaa ajon aikana, ajoneuvossa saattaa olla ongelma. On tärkeää huomioida
vallitsevat ajo-olosuhteet valon syttyessä ja ottaa yhteys Abarth-jälleenmyyjään.
Moottorin tarkistusvalo saattaa syttyä seuraavissa tapauksissa:
moottorin sähköjärjestelmässä on ongelma
päästöjenrajoitusjärjestelmässä on ongelma
polttoaineen määrä polttoainesäililössä on erittäin alhainen tai polttoaine on melkein loppu
äänipyörän opetustoiminto, joka on aktivoitu akun irtikytkemisen jälkeen, ei ole päättynyt
oikein.
57

Varoitusvalo Mitä se tarkoittaa
Rengaspaineen valvontajärjestelmän (TPMS) VAROITUSVALO
Jos rengaspaineen seurantajärjestelmässä on toimintahäiriö, rengaspaineen varoitusvalo vilkkuu
noin 1 minuutin, kun sytytysvirta on kytketty asentoon ON ja se pysyy siinä. Ota yhteys
Abarth-jälleenmyyjään mahdollisimman pian. Kun varoitusvalo syttyy ja äänimerkki soi (noin
3 sekuntia), rengaspaine on liian matala yhdessä tai useammassa renkaassa. Tarkista renkaat ja
säädä määritettyyn rengaspaineeseen.
Säädä rengaspaine, kun renkaat ovat jäähtyneet. Rengaspaine vaihtelee lämpötilan mukaan, ja
näin ollen auton on annettava seistä 1 tunti tai sitä on ajettava enintään 1,6 km ennen
rengaspaineen säätöä. Säädettäessä kuumien renkaiden paine kylmien renkaiden
täyttöpaineeseen, rengaspaineen merkkivalo voi syttyä/äänimerkki voi soida, kun renkaat
jäähtyvät ja paine laskee alle ohjepaineen. Jos TPMS-varoitusvalo syttyy, koska rengaspaine
laskee kylmän ilman takia, valo jää palamaan, vaikka lämpötila nousee. Myös tässä tapauksessa
täytyy säätää rengaspainetta. Jos TPMS-varoitusvalo syttyy, koska rengaspaine on laskenut,
rengaspaine on tarkistettava ja sitä on säädettävä.
Renkaasta häviä ilmaa luonnollisesti ajan mittaan, eikä TPMS osaa kertoa, onko rengaspaine
laskenut luonnollisesti ajan kuluessa vai onko rengas puhjennut. Jos löydät neljän renkaan
sarjassa yhden, jonka paine on matala, se on merkki ongelmasta. Pyydä toista henkilöä ajamaan
autoa hitaasti eteenpäin, jotta voit tarkistaa, onko tyhjässä renkaassa viiltoja tai onko sen kuvion
tai sivun puhkaissut jokin metalliesine. Laita venttiilille muutama tippa vettä nähdäksesi, kupliiko
vesi merkkinä vuotavasta venttiilistä. Vuotojen korjaamiseen ei riitä se, että vuotava rengas
täytetään, sillä vuodot ovat vaarallisia. Ota yhteys Abarth-jälleenmyyjään, jolla on välineet
renkaiden ja TPMS-järjestelmän korjaamista varten, ja tilaa ajoneuvoon paras mahdollinen
vaihtorengas.
63) 64)
OHJAUSTEHOSTIMEN TOIMINTAHÄIRIÖN MERKKIVALO
Valo syttyy, jos sähkötoimisessa ohjaustehostimessa on toimintahäiriö. Jos valo syttyy, pysäytä
auto turvalliseen paikkaan äläkä käytä ohjauspyörää. Ongelmaa ei ole, jos valo sammuu hetken
kuluttua. Ota yhteys Abarth-jälleenmyyjään, jos valo palaa jatkuvasti.
HUOMAA Jos merkkivalo syttyy, ohjaustehostin ei toimi normaalisti. Jos näin käy, ohjauspyörää
voi käyttää edelleen, mutta se on raskasta normaaliin verrattuna ja ohjauspyörä voi täristä
käännettäessä.
HUOMAA Jos nytkit ohjauspyörää oikealle ja vasemmalle auton seistessä tai liikkuessa hyvin
hitaasti, ohjaustehostin siirtyy turvatilaan, jolloin ohjaus on raskasta, mutta se ei ole merkki viasta.
Jos näin tapahtuu, paikoita auto turvallisesti ja odota muutama minuutti, jotta järjestelmä palaa
normaalitilaan.
58
MITTARISTON TUNTEMINEN
