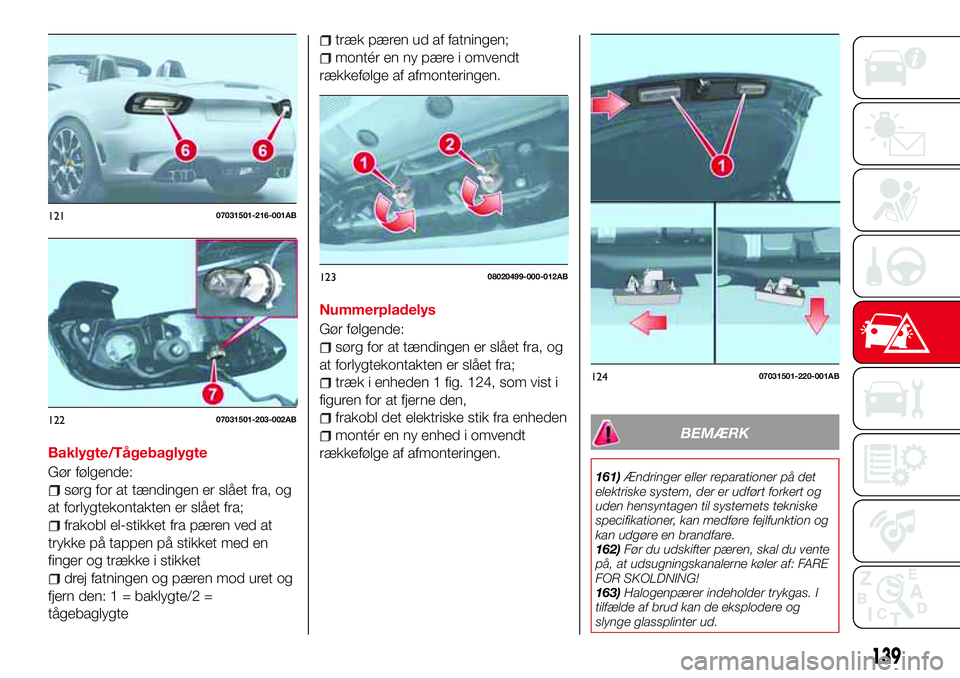

Baklygte/Tågebaglygte
Gør følgende:
sørg for at tændingen er slået fra, og
at forlygtekontakten er slået fra;
frakobl el-stikket fra pæren ved at
trykke på tappen på stikket med en
finger og trække i stikket
drej fatningen og pæren mod uret og
fjern den: 1 = baklygte/2 =
tågebaglygte
træk pæren ud af fatningen;
montér en ny pære i omvendt
rækkefølge af afmonteringen.
Nummerpladelys
Gør følgende:
sørg for at tændingen er slået fra, og
at forlygtekontakten er slået fra;
træk i enheden 1 fig. 124, som vist i
figuren for at fjerne den,
frakobl det elektriske stik fra enheden
montér en ny enhed i omvendt
rækkefølge af afmonteringen.BEMÆRK
161)Ændringer eller reparationer på det
elektriske system, der er udført forkert og
uden hensyntagen til systemets tekniske
specifikationer, kan medføre fejlfunktion og
kan udgøre en brandfare.
162)Før du udskifter pæren, skal du vente
på, at udsugningskanalerne køler af: FARE
FOR SKOLDNING!
163)Halogenpærer indeholder trykgas. I
tilfælde af brud kan de eksplodere og
slynge glassplinter ud.
12107031501-216-001AB
12207031501-203-002AB
12308020499-000-012AB
12407031501-220-001AB
139

164)Udskift kun pærer, når motoren er
slukket. Sørg også for, at motoren er kold
for at forhindre risikoen for forbrændinger.
VIGTIGT
30)Hvor det er muligt, er det tilrådeligt at få
pærer udskiftet hos en Abarth-forhandler.
Korrekt funktion og retning af de udvendige
lys er afgørende for sikkerheden og
overholdelse af loven.
31)Halogenpærer skal håndteres ved kun
at holde i metaldelen. Hvis du rører ved
pærens gennemsigtige del med fingrene,
kan det reducere pærens lysstyrke og
endog reducere pærens holdbarhed. I
tilfælde af utilsigtet kontakt, skal du tørre
pæren af med en klud fugtet med alkohol
og lade pæren tørre

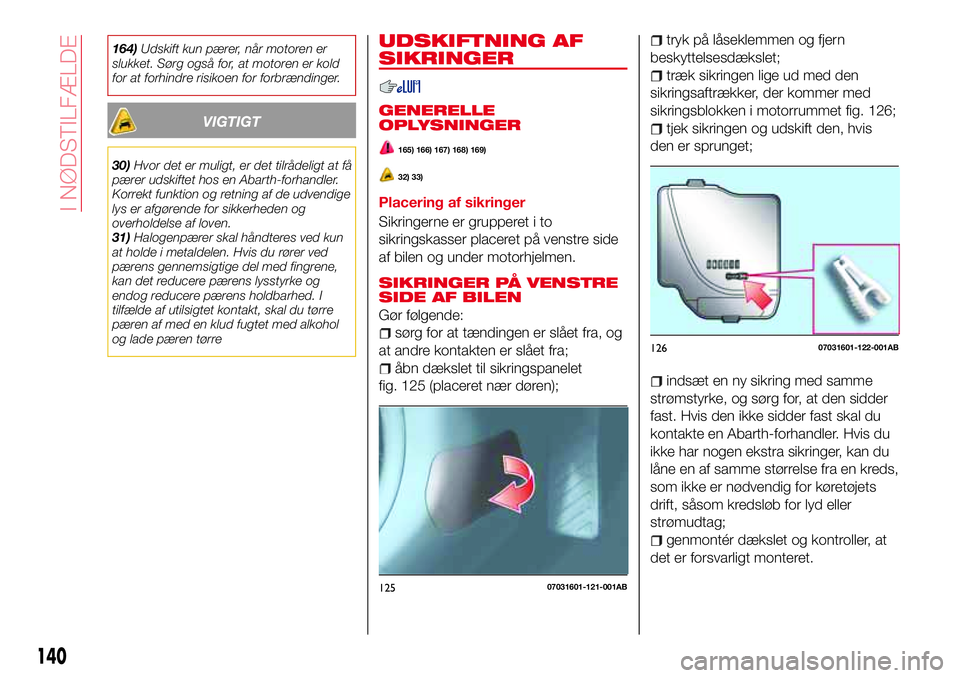

UDSKIFTNING AF
SIKRINGER
GENERELLE
OPLYSNINGER
165) 166) 167) 168) 169)
32) 33)
Placering af sikringer
Sikringerne er grupperet i to
sikringskasser placeret på venstre side
af bilen og under motorhjelmen.
SIKRINGER PÅ VENSTRE
SIDE AF BILEN
Gør følgende:
sørg for at tændingen er slået fra, og
at andre kontakten er slået fra;
åbn dækslet til sikringspanelet
fig. 125 (placeret nær døren);
tryk på låseklemmen og fjern
beskyttelsesdækslet;
træk sikringen lige ud med den
sikringsaftrækker, der kommer med
sikringsblokken i motorrummet fig. 126;
tjek sikringen og udskift den, hvis
den er sprunget;
indsæt en ny sikring med samme
strømstyrke, og sørg for, at den sidder
fast. Hvis den ikke sidder fast skal du
kontakte en Abarth-forhandler. Hvis du
ikke har nogen ekstra sikringer, kan du
låne en af samme størrelse fra en kreds,
som ikke er nødvendig for køretøjets
drift, såsom kredsløb for lyd eller
strømudtag;
genmontér dækslet og kontroller, at
det er forsvarligt monteret.
12507031601-121-001AB
12607031601-122-001AB
140
I NØDSTILFÆLDE

VIGTIGT Sikringerne skal altid udskiftes
med en original FCA-sikring eller
tilsvarende af samme størrelse. Ellers
risikerer du at beskadige det elektriske
system.

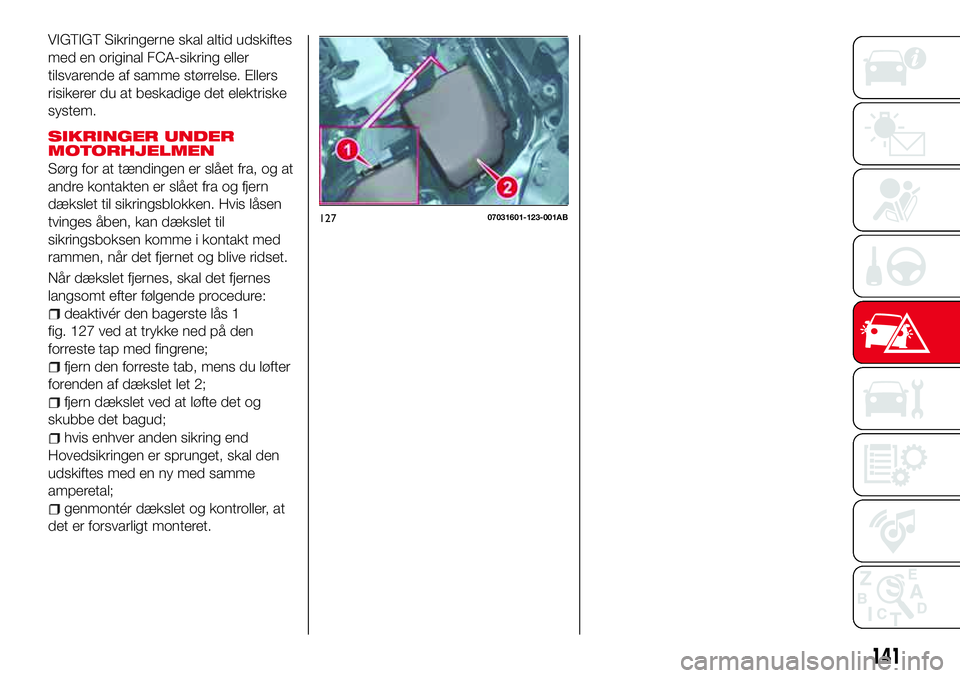

SIKRINGER UNDER
MOTORHJELMEN
Sørg for at tændingen er slået fra, og at
andre kontakten er slået fra og fjern
dækslet til sikringsblokken. Hvis låsen
tvinges åben, kan dækslet til
sikringsboksen komme i kontakt med
rammen, når det fjernet og blive ridset.
Når dækslet fjernes, skal det fjernes
langsomt efter følgende procedure:
deaktivér den bagerste lås 1
fig. 127 ved at trykke ned på den
forreste tap med fingrene;
fjern den forreste tab, mens du løfter
forenden af dækslet let 2;
fjern dækslet ved at løfte det og
skubbe det bagud;
hvis enhver anden sikring end
Hovedsikringen er sprunget, skal den
udskiftes med en ny med samme
amperetal;
genmontér dækslet og kontroller, at
det er forsvarligt monteret.
12707031601-123-001AB
141

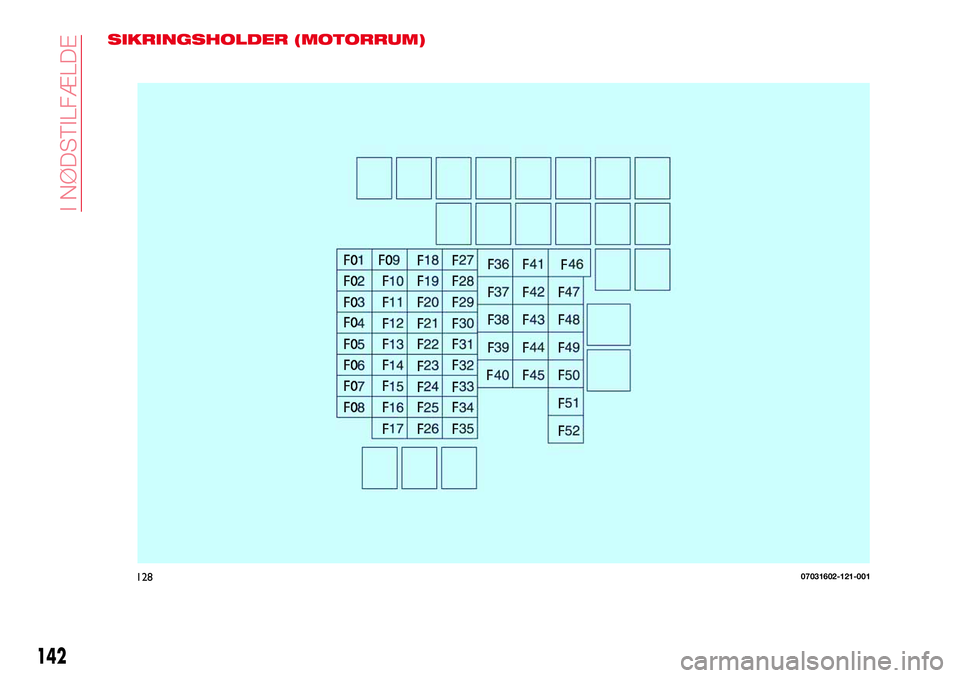

SIKRINGSHOLDER (MOTORRUM)
12807031602-121-001
142
I NØDSTILFÆLDE

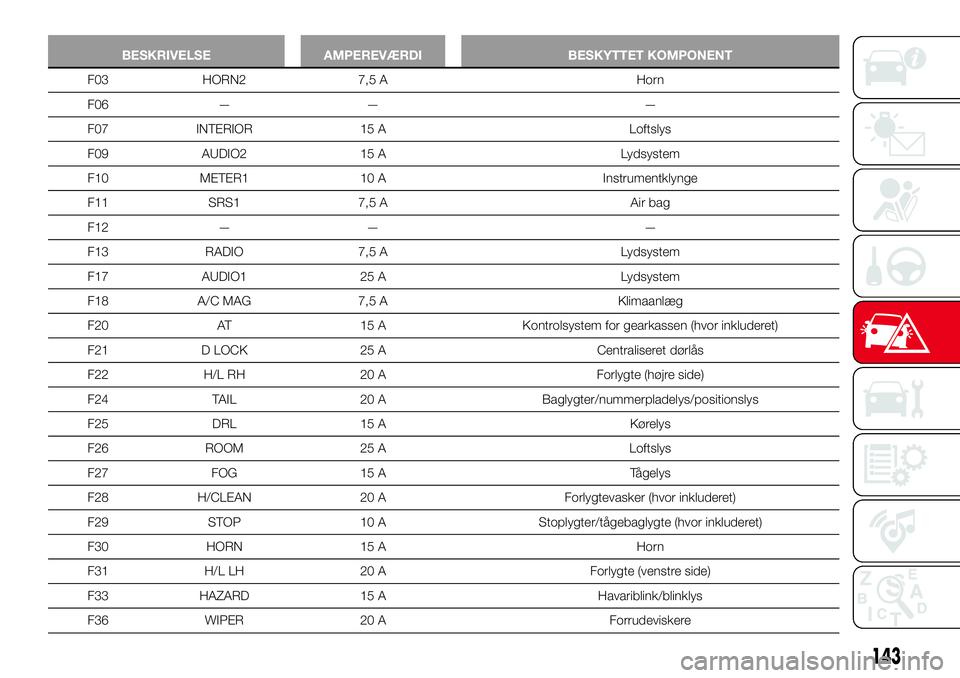

BESKRIVELSE AMPEREVÆRDI BESKYTTET KOMPONENT
F03 HORN2 7,5 A Horn
F06 — — —
F07 INTERIOR 15 A Loftslys
F09 AUDIO2 15 A Lydsystem
F10 METER1 10 A Instrumentklynge
F11 SRS1 7,5 A Air bag
F12 — — —
F13 RADIO 7,5 A Lydsystem
F17 AUDIO1 25 A Lydsystem
F18 A/C MAG 7,5 A Klimaanlæg
F20 AT 15 A Kontrolsystem for gearkassen (hvor inkluderet)
F21 D LOCK 25 A Centraliseret dørlås
F22 H/L RH 20 A Forlygte (højre side)
F24 TAIL 20 A Baglygter/nummerpladelys/positionslys
F25 DRL 15 A Kørelys
F26 ROOM 25 A Loftslys
F27 FOG 15 A Tågelys
F28 H/CLEAN 20 A Forlygtevasker (hvor inkluderet)
F29 STOP 10 A Stoplygter/tågebaglygte (hvor inkluderet)
F30 HORN 15 A Horn
F31 H/L LH 20 A Forlygte (venstre side)
F33 HAZARD 15 A Havariblink/blinklys
F36 WIPER 20 A Forrudeviskere
143

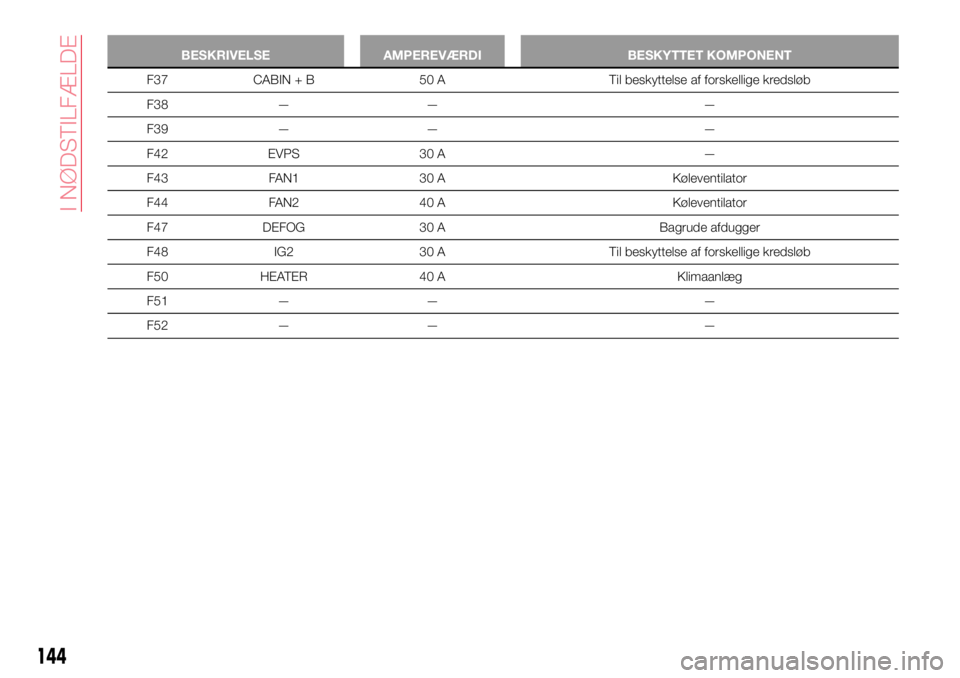

BESKRIVELSE AMPEREVÆRDI BESKYTTET KOMPONENT
F37 CABIN + B 50 A Til beskyttelse af forskellige kredsløb
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Køleventilator
F44 FAN2 40 A Køleventilator
F47 DEFOG 30 A Bagrude afdugger
F48 IG2 30 A Til beskyttelse af forskellige kredsløb
F50 HEATER 40 A Klimaanlæg
F51 — — —
F52 — — —
144
I NØDSTILFÆLDE

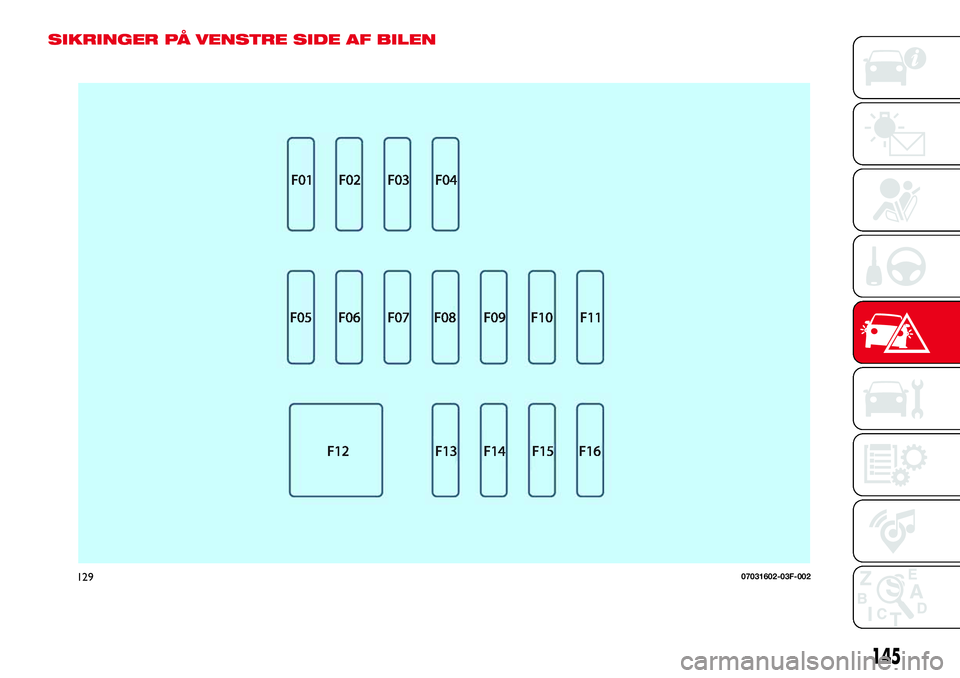

SIKRINGER PÅ VENSTRE SIDE AF BILEN
12907031602-03F-002
145

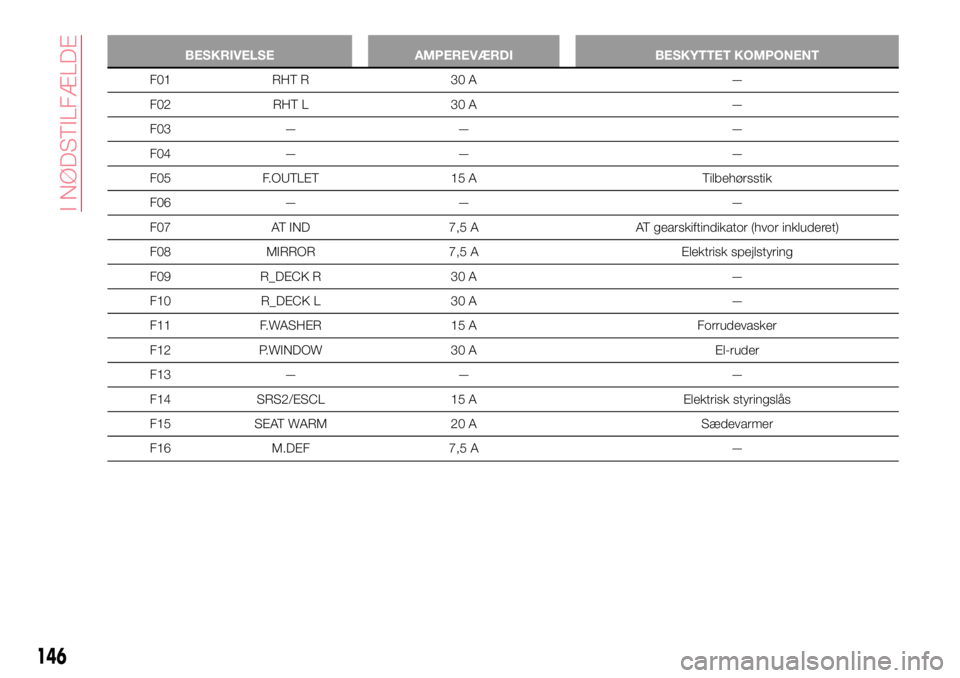

BESKRIVELSE AMPEREVÆRDI BESKYTTET KOMPONENT
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 F.OUTLET 15 A Tilbehørsstik
F06 — — —
F07 AT IND 7,5 A AT gearskiftindikator (hvor inkluderet)
F08 MIRROR 7,5 A Elektrisk spejlstyring
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WASHER 15 A Forrudevasker
F12 P.WINDOW 30 A El-ruder
F13 — — —
F14 SRS2/ESCL 15 A Elektrisk styringslås
F15 SEAT WARM 20 A Sædevarmer
F16 M.DEF 7,5 A —
146
I NØDSTILFÆLDE

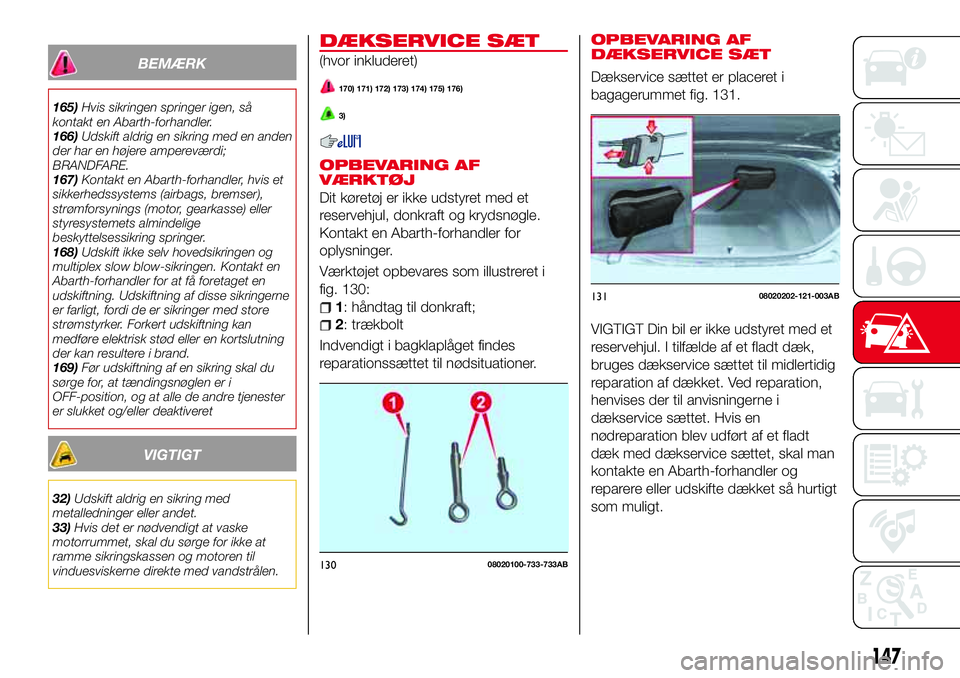

BEMÆRK
165)Hvis sikringen springer igen, så
kontakt en Abarth-forhandler.
166)Udskift aldrig en sikring med en anden
der har en højere ampereværdi;
BRANDFARE.
167)Kontakt en Abarth-forhandler, hvis et
sikkerhedssystems (airbags, bremser),
strømforsynings (motor, gearkasse) eller
styresystemets almindelige
beskyttelsessikring springer.
168)Udskift ikke selv hovedsikringen og
multiplex slow blow-sikringen. Kontakt en
Abarth-forhandler for at få foretaget en
udskiftning. Udskiftning af disse sikringerne
er farligt, fordi de er sikringer med store
strømstyrker. Forkert udskiftning kan
medføre elektrisk stød eller en kortslutning
der kan resultere i brand.
169)Før udskiftning af en sikring skal du
sørge for, at tændingsnøglen er i
OFF-position, og at alle de andre tjenester
er slukket og/eller deaktiveret
VIGTIGT
32)Udskift aldrig en sikring med
metalledninger eller andet.
33)Hvis det er nødvendigt at vaske
motorrummet, skal du sørge for ikke at
ramme sikringskassen og motoren til
vinduesviskerne direkte med vandstrålen.
DÆKSERVICE SÆT
(hvor inkluderet)
170) 171) 172) 173) 174) 175) 176)
3)
OPBEVARING AF
VÆRKTØJ
Dit køretøj er ikke udstyret med et
reservehjul, donkraft og krydsnøgle.
Kontakt en Abarth-forhandler for
oplysninger.
Værktøjet opbevares som illustreret i
fig. 130:
1: håndtag til donkraft;
2: trækbolt
Indvendigt i bagklaplåget findes
reparationssættet til nødsituationer.
OPBEVARING AF
DÆKSERVICE SÆT
Dækservice sættet er placeret i
bagagerummet fig. 131.
VIGTIGT Din bil er ikke udstyret med et
reservehjul. I tilfælde af et fladt dæk,
bruges dækservice sættet til midlertidig
reparation af dækket. Ved reparation,
henvises der til anvisningerne i
dækservice sættet. Hvis en
nødreparation blev udført af et fladt
dæk med dækservice sættet, skal man
kontakte en Abarth-forhandler og
reparere eller udskifte dækket så hurtigt
som muligt.
13008020100-733-733AB
13108020202-121-003AB
147

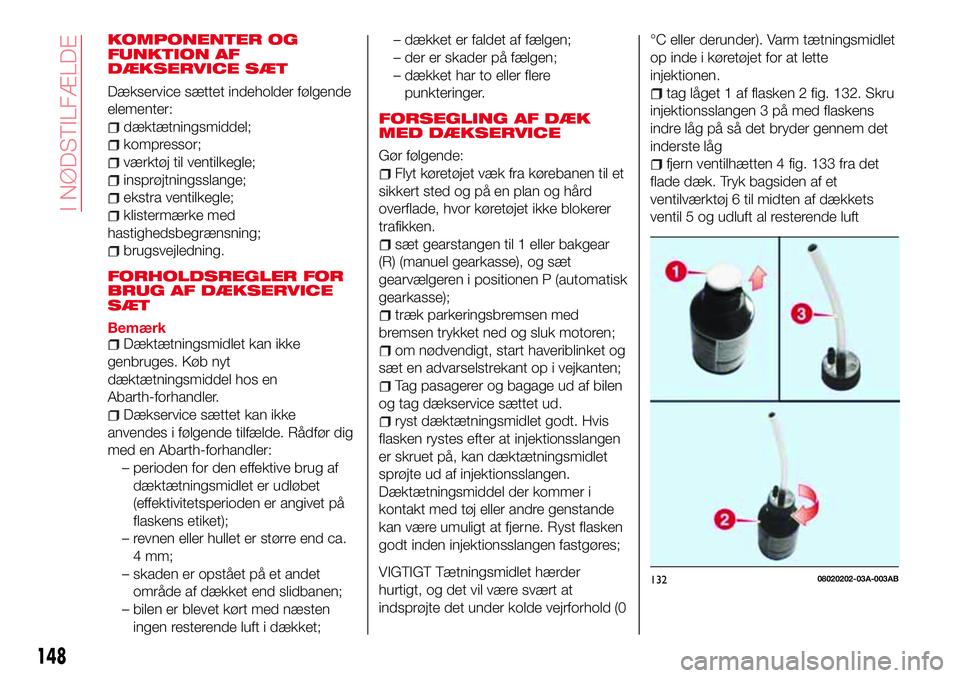

KOMPONENTER OG
FUNKTION AF
DÆKSERVICE SÆT
Dækservice sættet indeholder følgende
elementer:
dæktætningsmiddel;
kompressor;
værktøj til ventilkegle;
insprøjtningsslange;
ekstra ventilkegle;
klistermærke med
hastighedsbegrænsning;
brugsvejledning.
FORHOLDSREGLER FOR
BRUG AF DÆKSERVICE
SÆT
BemærkDæktætningsmidlet kan ikke
genbruges. Køb nyt
dæktætningsmiddel hos en
Abarth-forhandler.
Dækservice sættet kan ikke
anvendes i følgende tilfælde. Rådfør dig
med en Abarth-forhandler:
– perioden for den effektive brug af
dæktætningsmidlet er udløbet
(effektivitetsperioden er angivet på
flaskens etiket);
– revnen eller hullet er større end ca.
4 mm;
– skaden er opstået på et andet
område af dækket end slidbanen;
– bilen er blevet kørt med næsten
ingen resterende luft i dækket;– dækket er faldet af fælgen;
– der er skader på fælgen;
– dækket har to eller flere
punkteringer.
FORSEGLING AF DÆK
MED DÆKSERVICE
Gør følgende:
Flyt køretøjet væk fra kørebanen til et
sikkert sted og på en plan og hård
overflade, hvor køretøjet ikke blokerer
trafikken.
sæt gearstangen til 1 eller bakgear
(R) (manuel gearkasse), og sæt
gearvælgeren i positionen P (automatisk
gearkasse);
træk parkeringsbremsen med
bremsen trykket ned og sluk motoren;
om nødvendigt, start haveriblinket og
sæt en advarselstrekant op i vejkanten;
Tag pasagerer og bagage ud af bilen
og tag dækservice sættet ud.
ryst dæktætningsmidlet godt. Hvis
flasken rystes efter at injektionsslangen
er skruet på, kan dæktætningsmidlet
sprøjte ud af injektionsslangen.
Dæktætningsmiddel der kommer i
kontakt med tøj eller andre genstande
kan være umuligt at fjerne. Ryst flasken
godt inden injektionsslangen fastgøres;
VIGTIGT Tætningsmidlet hærder
hurtigt, og det vil være svært at
indsprøjte det under kolde vejrforhold (0°C eller derunder). Varm tætningsmidlet
op inde i køretøjet for at lette
injektionen.
tag låget 1 af flasken 2 fig. 132. Skru
injektionsslangen 3 på med flaskens
indre låg på så det bryder gennem det
inderste låg
fjern ventilhætten 4 fig. 133 fra det
flade dæk. Tryk bagsiden af et
ventilværktøj 6 til midten af dækkets
ventil 5 og udluft al resterende luft
13208020202-03A-003AB
148
