164)Skift ut lyspærene kun ved avskrudd
motor. Forsikre deg også om at motoren er
kald, for å unngå fare for brannskader.
ADVARSEL
30)Når mulig, anbefales å få lyspærer
skiftet hos en Abarth-forhandler. Riktig bruk
og retning av de utvendige lysene er
avgjørende for trygg kjøring og overholdelse
av loven.
31)Halogen pærer må holdes bare i
metalldelen når de håndteres. Dersom du
berører den transparente delen av pæren
med fingrene, kan det redusere intensiteten
av lyset, og til og med forkorte lyspærende
levetid. Ved utilsiktet kontakt, tørk av
lyspæren med en klut fuktet med alkohol og
la den tørke.
SKIFTE SIKRINGER
GENERELL
INFORMASJON
165) 166) 167) 168) 169)
32) 33)
Plassering av sikring
Sikringer er gruppert sammen i to
sikringsbokser som sitter på venstre
side av kjøretøyet og under panseret.
SIKRINGER PÅ VENSTRE
SIDE AV KJØRETØYET
Gjør som følger:
Pass på at tenningen er slått av og at
de andre bryterne er av.

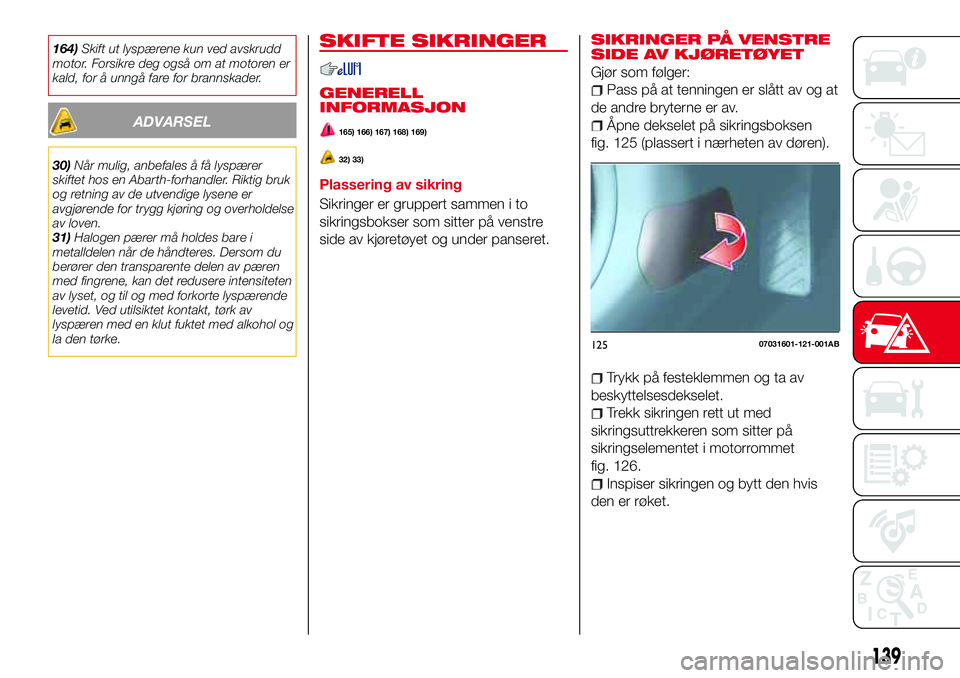

Åpne dekselet på sikringsboksen
fig. 125 (plassert i nærheten av døren).
Trykk på festeklemmen og ta av
beskyttelsesdekselet.
Trekk sikringen rett ut med
sikringsuttrekkeren som sitter på
sikringselementet i motorrommet
fig. 126.
Inspiser sikringen og bytt den hvis
den er røket.
12507031601-121-001AB
139

Sett inn en ny sikring med samme
amperestyrke, og sjekk at den sitter
godt. Hvis ikke, ta kontakt med en
Abarth-forhandler. Hvis du ikke har
noen ekstra sikringer, lån en med
samme styrke fra en krets som ikke er
vesentlig for bruk av kjøretøyet, som
LYD eller STRØMUTTAKS-kretsen.
Sett dekselet tilbake og sjekk at det
sitter godt.
ADVARSEL Bytt alltid sikringen med en
original FCA-sikring eller tilsvarende av
samme amperestyrke. Ellers kan det
elektriske systemet skades.SIKRINGER UNDER
PANSERET
Pass på at tenningen er slått av og at
de andre bryterne er av, og ta av
dekselet til sikringselementet. Hvis låsen
tvinges opp, kan dekselet til
sikringselementet komme i kontakt med
rammen når det fjernes, og få riper.
Når dekselet fjernes, ta det forsiktig av i
henhold til følgende prosedyre:

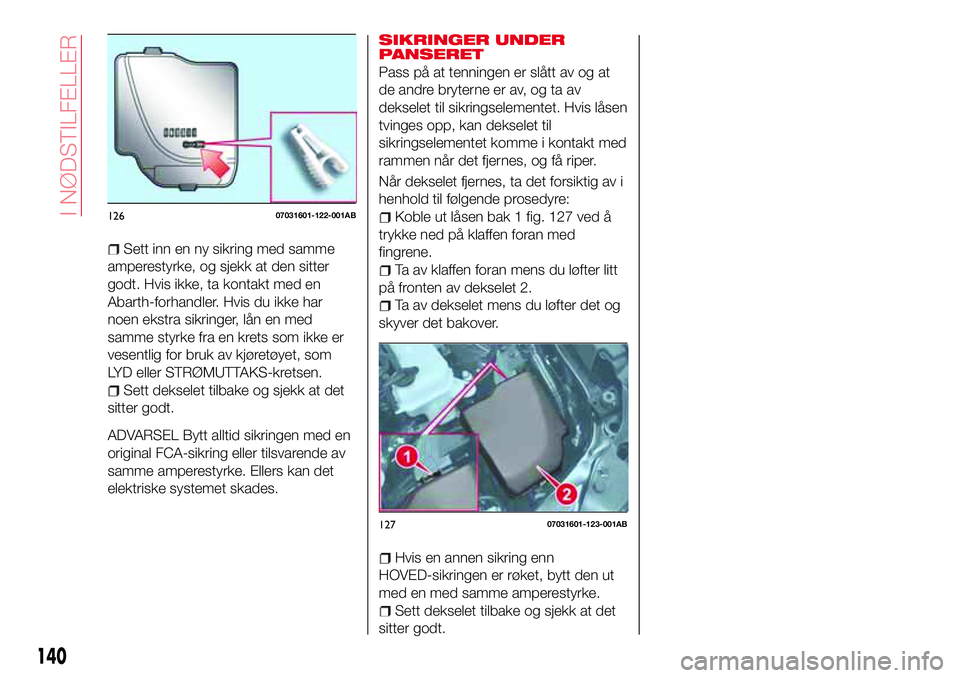

Koble ut låsen bak 1 fig. 127 ved å
trykke ned på klaffen foran med
fingrene.
Ta av klaffen foran mens du løfter litt
på fronten av dekselet 2.
Ta av dekselet mens du løfter det og
skyver det bakover.
Hvis en annen sikring enn
HOVED-sikringen er røket, bytt den ut
med en med samme amperestyrke.
Sett dekselet tilbake og sjekk at det
sitter godt.
12607031601-122-001AB
12707031601-123-001AB
140
I NØDSTILFELLER

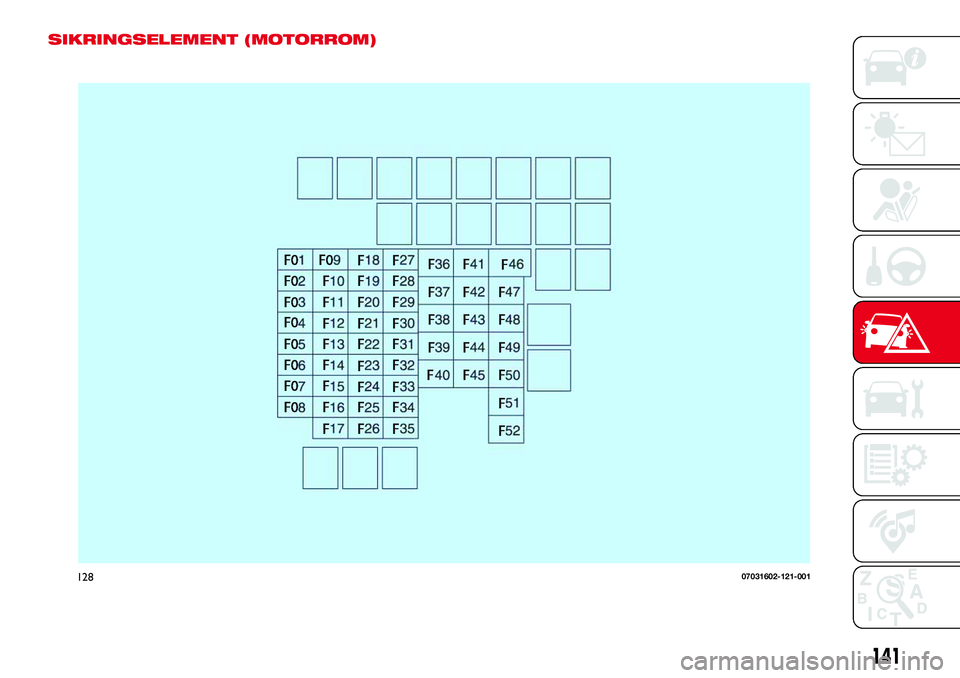

SIKRINGSELEMENT (MOTORROM)
12807031602-121-001
141

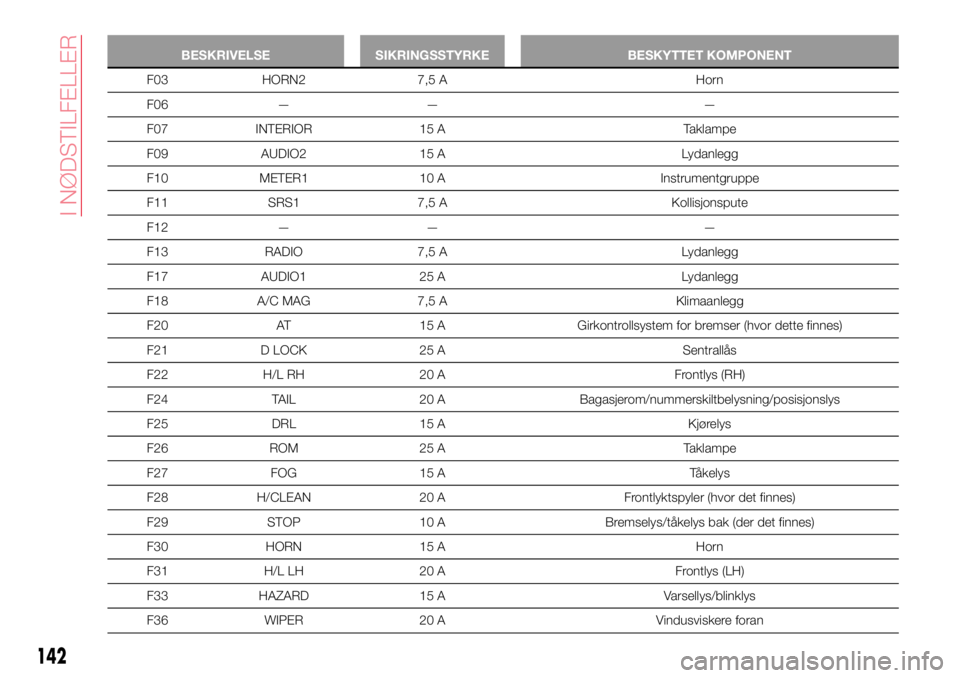

BESKRIVELSE SIKRINGSSTYRKE BESKYTTET KOMPONENT
F03 HORN2 7,5 A Horn
F06 — — —
F07 INTERIOR 15 A Taklampe
F09 AUDIO2 15 A Lydanlegg
F10 METER1 10 A Instrumentgruppe
F11 SRS1 7,5 A Kollisjonspute
F12 — — —
F13 RADIO 7,5 A Lydanlegg
F17 AUDIO1 25 A Lydanlegg
F18 A/C MAG 7,5 A Klimaanlegg
F20 AT 15 A Girkontrollsystem for bremser (hvor dette finnes)
F21 D LOCK 25 A Sentrallås
F22 H/L RH 20 A Frontlys (RH)
F24 TAIL 20 A Bagasjerom/nummerskiltbelysning/posisjonslys
F25 DRL 15 A Kjørelys
F26 ROM 25 A Taklampe
F27 FOG 15 A Tåkelys
F28 H/CLEAN 20 A Frontlyktspyler (hvor det finnes)
F29 STOP 10 A Bremselys/tåkelys bak (der det finnes)
F30 HORN 15 A Horn
F31 H/L LH 20 A Frontlys (LH)
F33 HAZARD 15 A Varsellys/blinklys
F36 WIPER 20 A Vindusviskere foran
142
I NØDSTILFELLER

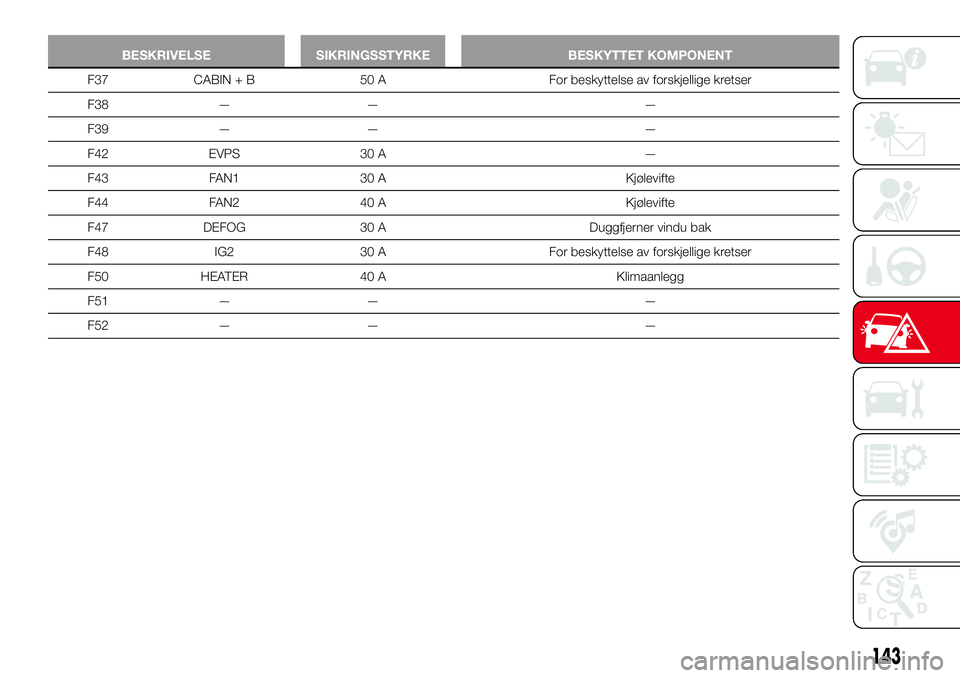

BESKRIVELSE SIKRINGSSTYRKE BESKYTTET KOMPONENT
F37 CABIN + B 50 A For beskyttelse av forskjellige kretser
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Kjølevifte
F44 FAN2 40 A Kjølevifte
F47 DEFOG 30 A Duggfjerner vindu bak
F48 IG2 30 A For beskyttelse av forskjellige kretser
F50 HEATER 40 A Klimaanlegg
F51 — — —
F52 — — —
143

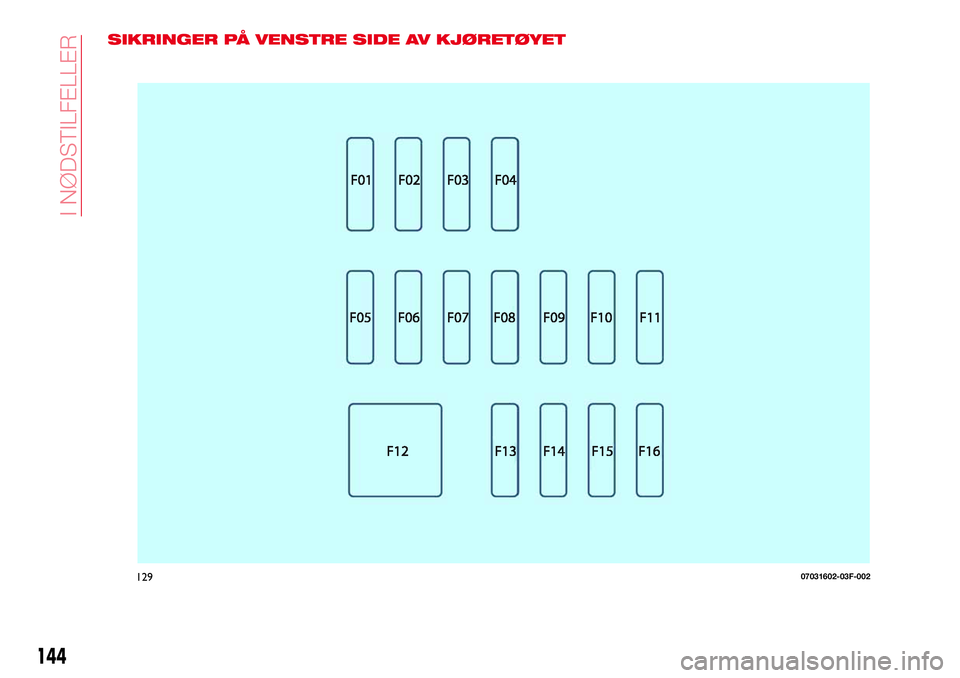

SIKRINGER PÅ VENSTRE SIDE AV KJØRETØYET
12907031602-03F-002
144
I NØDSTILFELLER

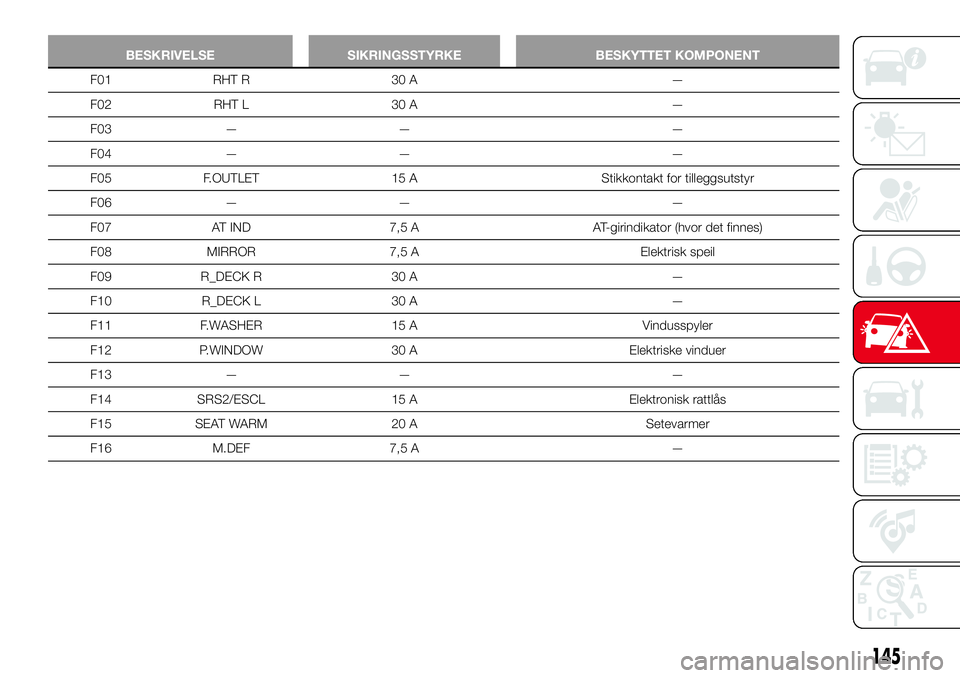

BESKRIVELSE SIKRINGSSTYRKE BESKYTTET KOMPONENT
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 F.OUTLET 15 A Stikkontakt for tilleggsutstyr
F06 — — —
F07 AT IND 7,5 A AT-girindikator (hvor det finnes)
F08 MIRROR 7,5 A Elektrisk speil
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WASHER 15 A Vindusspyler
F12 P.WINDOW 30 A Elektriske vinduer
F13 — — —
F14 SRS2/ESCL 15 A Elektronisk rattlås
F15 SEAT WARM 20 A Setevarmer
F16 M.DEF 7,5 A —
145

FORSIKTIG
165)Hvis sikringen går igjen, kontakt en
Abarth-forhandler.
166)Bytt aldri ut en sikring med en annen
som har høyere amperestyrke.
BRANNFARE.
167)Ta kontakt med en Abarth-forhandler
hvis en sikring i et sikkerhetssystem
(kollisjonsputer, bremser),
kraftenhetssystemet (motor, girkasse) eller
styresystemet ryker.
168)Ikke skift hovedsikringen og multiplex
treghetssikring selv. Ta kontakt med en
Abarth-forhandler for å få utført
utskiftingen. Det er farlig å skifte disse
sikringene selv, da de er høystrømsikringer.
Feil utskifting kan føre til elektrisk støt eller
kortslutning som resulterer i bran.
169)Før du skifter sikring må du sørge for
at tenningsnøkkelen står i AV-posisjon og
at alle andre tjenester er skrudd av og/eller
deaktivert.
ADVARSEL
32)Bytt aldri en sikring som har gått med
metalltråder eller annet.
33)Hvis det er nødvendig å vaske
motorrommet, pass på at du ikke treffer
sikringsboksen og vindusviskermotoren
med vannstrålen.
DEKKREPARASJONS
SETT
(hvor dette finnes)
170) 171) 172) 173) 174) 175) 176)
3)
VERKTØYOPPBEVARING
Bilen din er ikke utstyrt med
reservedekk, jekk og hjulkryss. For mer
detaljer, kontakt en Abarth-forhandler.

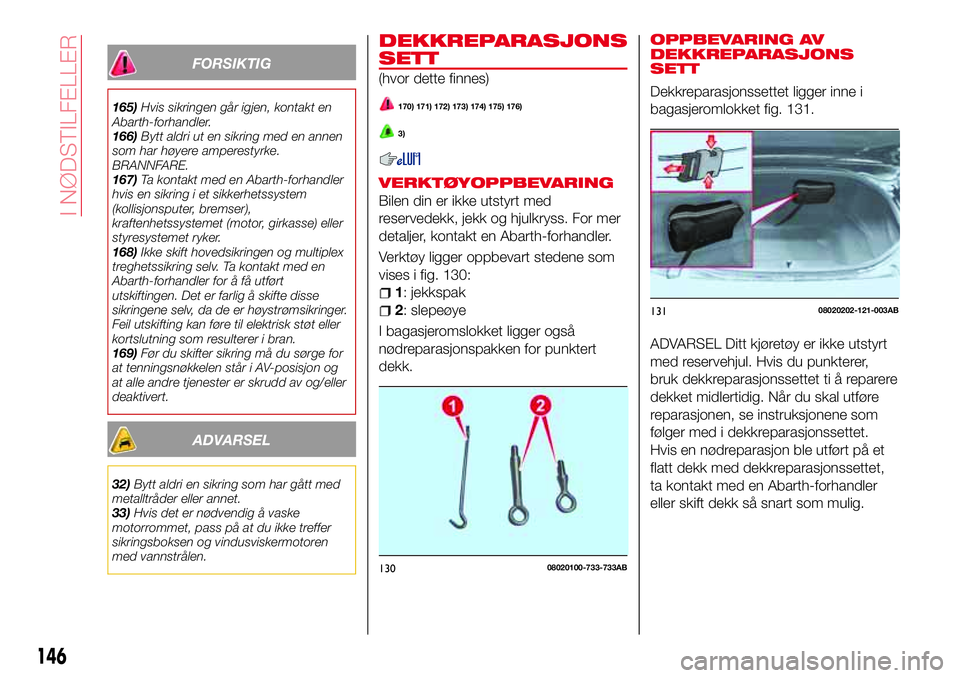

Verktøy ligger oppbevart stedene som
vises i fig. 130:
1: jekkspak
2: slepeøye
I bagasjeromslokket ligger også
nødreparasjonspakken for punktert
dekk.
OPPBEVARING AV
DEKKREPARASJONS
SETT
Dekkreparasjonssettet ligger inne i
bagasjeromlokket fig. 131.
ADVARSEL Ditt kjøretøy er ikke utstyrt
med reservehjul. Hvis du punkterer,
bruk dekkreparasjonssettet ti å reparere
dekket midlertidig. Når du skal utføre
reparasjonen, se instruksjonene som
følger med i dekkreparasjonssettet.
Hvis en nødreparasjon ble utført på et
flatt dekk med dekkreparasjonssettet,
ta kontakt med en Abarth-forhandler
eller skift dekk så snart som mulig.
13008020100-733-733AB
13108020202-121-003AB
146
I NØDSTILFELLER

KOMPONENTER I
DEKKREPARASJONS
SETT OG BRUK
Dekkreparasjonssettet inneholder
følgende:
Dekktetningsmiddel
Kompressor
Ventilkjernehus
Injeksjonsslange
Reserveventilkjerne
Klistremerke med
hastighetsbegrensning
Instruksjonshåndbok.
FORHOLDSREGLER VED
BRUK AV
DEKKREPARASJONSSETT
MerkDekktetningsmidlet kan ikke brukes
om igjen. Kjøp nytt dekktetningsmiddel
hos en Abarth-forhandler.
Dekkreparasjonssettet kan ikke
brukes i følgende tilfeller. Hør med en
Abarth-forhandler:
– Perioden for effektiv bruk av
dekktetningsmidlet er utløpt
(effektivitetsperioden står på
etiketten på flasken).
– Riftet eller hullet er større enn ca.
4 mm.
– Skaden er oppstått på en annen
del av dekket enn gjengen.
– Bilen har vært kjørt med nesten
ikke noe luft igjen.
– Dekket er løsnet fra hjulkransen.– Hjulkransen er skadet.
– Dekket er punktert to eller flere
steder.
TETTE ET DEKK MED
DEKKREPARASJONS
SETTET
Gjør som følger:
Flytt bilen til et trygt sted på et plant
og hardt underlag, der den ikke er noe
hinder for trafikken.
Sett girspaken i posisjon 1 eller
Revers (R) (manuelt gir) og
velgerspaken til P (for automatgir).
Trekk i parkeringsbremsen med
bremsepedalen trykt inn og slå av
motoren.
Om nødvendig, blink med
varsellysene og sett opp
varseltrekanten ved veikanten.
Sett av passasjerer og last og ta ut
dekkreparasjonssettet.
Rist flasken med dekktetningsmidlet
godt. Hvis flasken ristes etter at
injeksjonsslangen er skrudd på, kan
dekktetningsmiddel sprute ut av
injeksjonsslangen. Det kan være umulig
å fjerne dekktetningsmiddel som er
kommet i kontakt med klær eller andre
gjenstander. Rist flasken før
injeksjonsslangen skrues på.
ADVARSEL Tetningsmidlet herder lett
og det vil være vanskelig å injisere det
når det er kuldegrader (0 °C ellerkaldere). Varm tetningsmidlet inne i
bilen for å gjøre det enklere å injisere.
ta av dekselet 1 fra flasken 2 fig. 132.
Skru på injeksjonsslangen 3 med
flaskens innvendige deksel på for å
bryte av det innvendige dekselet

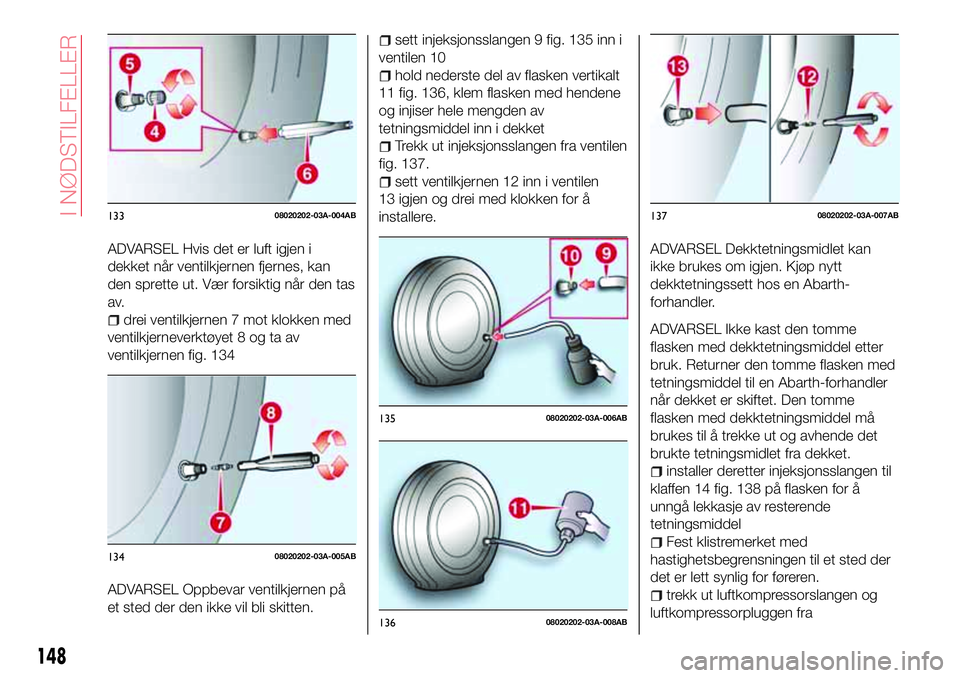

ta av ventildekselet 4 fig. 133 fra det
punkterte dekket. Trykk baksiden av et
ventilkjerneverktøy 6 mot
dekkventilkjernen 5 og tapp ut all
resterende luft
13208020202-03A-003AB
147

ADVARSEL Hvis det er luft igjen i
dekket når ventilkjernen fjernes, kan
den sprette ut. Vær forsiktig når den tas
av.
drei ventilkjernen 7 mot klokken med
ventilkjerneverktøyet 8 og ta av
ventilkjernen fig. 134
ADVARSEL Oppbevar ventilkjernen på
et sted der den ikke vil bli skitten.
sett injeksjonsslangen 9 fig. 135 inn i
ventilen 10
hold nederste del av flasken vertikalt
11 fig. 136, klem flasken med hendene
og injiser hele mengden av
tetningsmiddel inn i dekket
Trekk ut injeksjonsslangen fra ventilen
fig. 137.
sett ventilkjernen 12 inn i ventilen
13 igjen og drei med klokken for å
installere.
ADVARSEL Dekktetningsmidlet kan
ikke brukes om igjen. Kjøp nytt
dekktetningssett hos en Abarth-
forhandler.
ADVARSEL Ikke kast den tomme
flasken med dekktetningsmiddel etter
bruk. Returner den tomme flasken med
tetningsmiddel til en Abarth-forhandler
når dekket er skiftet. Den tomme
flasken med dekktetningsmiddel må
brukes til å trekke ut og avhende det
brukte tetningsmidlet fra dekket.
installer deretter injeksjonsslangen til
klaffen 14 fig. 138 på flasken for å
unngå lekkasje av resterende
tetningsmiddel
Fest klistremerket med
hastighetsbegrensningen til et sted der
det er lett synlig for føreren.
trekk ut luftkompressorslangen og
luftkompressorpluggen fra
13308020202-03A-004AB
13408020202-03A-005AB
13508020202-03A-006AB
13608020202-03A-008AB
13708020202-03A-007AB
148
