Abarth 124 Spider 2019 Návod na použitie a údržbu (in Slovak)

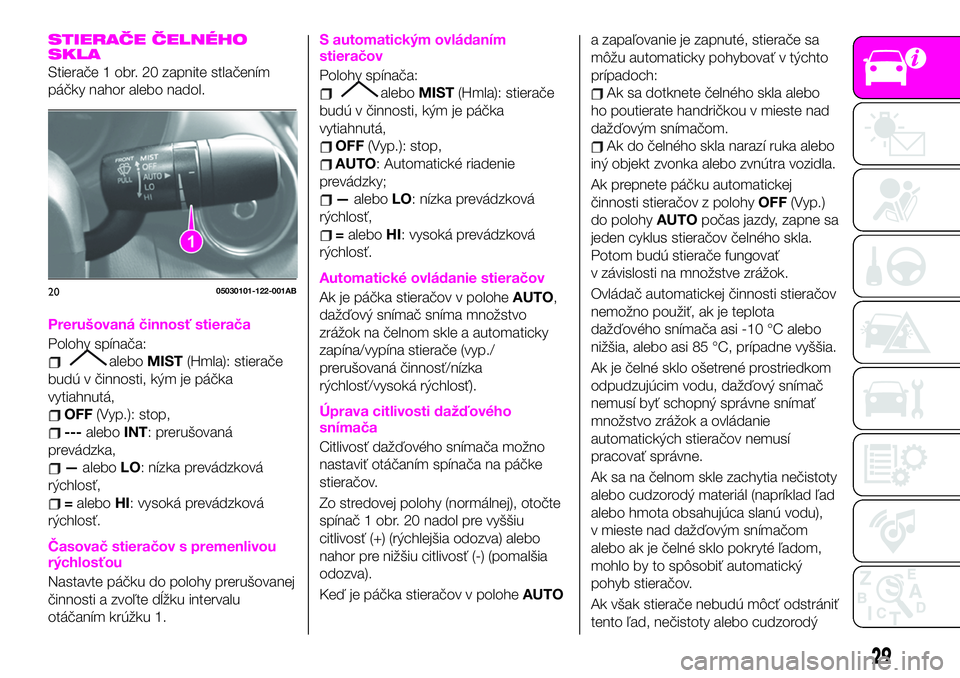

STIERAČE ČELNÉHO
SKLA
Stierače 1 obr. 20 zapnite stlačením
páčky nahor alebo nadol.
Prerušovaná činnosť stierača
Polohy spínača:
aleboMIST(Hmla): stierače
budú v činnosti, kým je páčka
vytiahnutá,
OFF(Vyp.): stop,
---aleboINT: prerušovaná
prevádzka,
—aleboLO: nízka prevádzková
rýchlosť,
=aleboHI: vysoká prevádzková
rýchlosť.
Časovač stieračov s premenlivou
rýchlosťou
Nastavte páčku do polohy prerušovanej
činnosti a zvoľte dĺžku intervalu
otáčaním krúžku 1.
S automatickým ovládaním
stieračov
Polohy spínača:
aleboMIST(Hmla): stierače
budú v činnosti, kým je páčka
vytiahnutá,
OFF(Vyp.): stop,
AUTO: Automatické riadenie
prevádzky;
—aleboLO: nízka prevádzková
rýchlosť,
=aleboHI: vysoká prevádzková
rýchlosť.
Automatické ovládanie stieračov
Ak je páčka stieračov v poloheAUTO,
dažďový snímač sníma množstvo
zrážok na čelnom skle a automaticky
zapína/vypína stierače (vyp./
prerušovaná činnosť/nízka
rýchlosť/vysoká rýchlosť).
Úprava citlivosti dažďového
snímača
Citlivosť dažďového snímača možno
nastaviť otáčaním spínača na páčke
stieračov.
Zo stredovej polohy (normálnej), otočte
spínač 1 obr. 20 nadol pre vyššiu
citlivosť (+) (rýchlejšia odozva) alebo
nahor pre nižšiu citlivosť (-) (pomalšia
odozva).
Keď je páčka stieračov v poloheAUTOa zapaľovanie je zapnuté, stierače sa
môžu automaticky pohybovať v týchto
prípadoch:
Ak sa dotknete čelného skla alebo
ho poutierate handričkou v mieste nad
dažďovým snímačom.
Ak do čelného skla narazí ruka alebo
iný objekt zvonka alebo zvnútra vozidla.
Ak prepnete páčku automatickej
činnosti stieračov z polohyOFF(Vyp.)
do polohyAUTOpočas jazdy, zapne sa
jeden cyklus stieračov čelného skla.
Potom budú stierače fungovať
v závislosti na množstve zrážok.
Ovládač automatickej činnosti stieračov
nemožno použiť, ak je teplota
dažďového snímača asi -10 °C alebo
nižšia, alebo asi 85 °C, prípadne vyššia.
Ak je čelné sklo ošetrené prostriedkom
odpudzujúcim vodu, dažďový snímač
nemusí byť schopný správne snímať
množstvo zrážok a ovládanie
automatických stieračov nemusí
pracovať správne.
Ak sa na čelnom skle zachytia nečistoty
alebo cudzorodý materiál (napríklad ľad
alebo hmota obsahujúca slanú vodu),
v mieste nad dažďovým snímačom
alebo ak je čelné sklo pokryté ľadom,
mohlo by to spôsobiť automatický
pohyb stieračov.
Ak však stierače nebudú môcť odstrániť
tento ľad, nečistoty alebo cudzorodý
2005030101-122-001AB
29

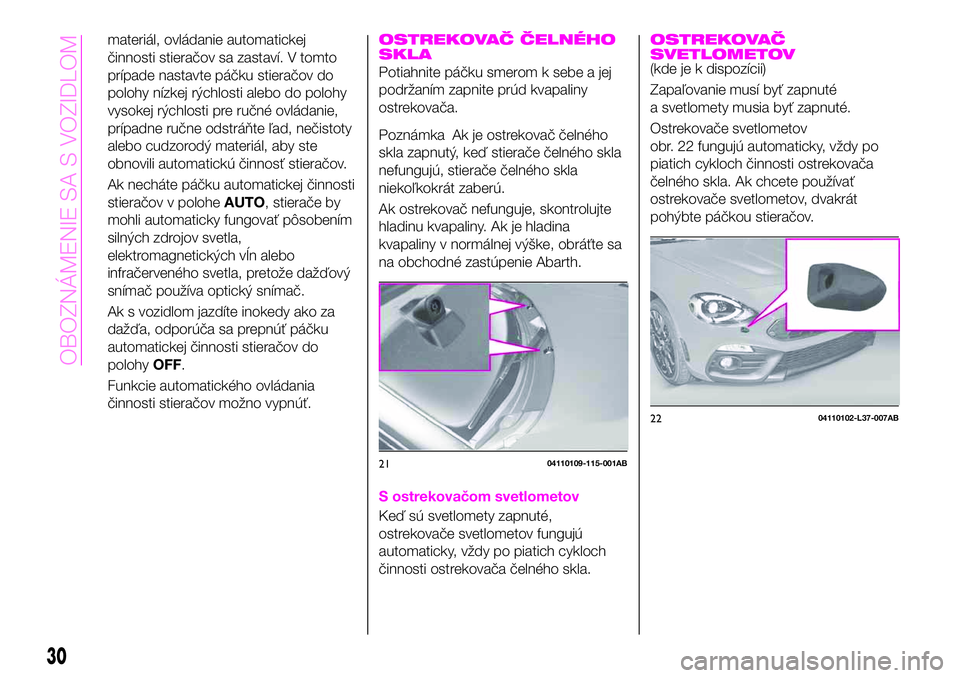

materiál, ovládanie automatickej
činnosti stieračov sa zastaví. V tomto
prípade nastavte páčku stieračov do
polohy nízkej rýchlosti alebo do polohy
vysokej rýchlosti pre ručné ovládanie,
prípadne ručne odstráňte ľad, nečistoty
alebo cudzorodý materiál, aby ste
obnovili automatickú činnosť stieračov.
Ak necháte páčku automatickej činnosti
stieračov v poloheAUTO, stierače by
mohli automaticky fungovať pôsobením
silných zdrojov svetla,
elektromagnetických vĺn alebo
infračerveného svetla, pretože dažďový
snímač používa optický snímač.
Ak s vozidlom jazdíte inokedy ako za
dažďa, odporúča sa prepnúť páčku
automatickej činnosti stieračov do
polohyOFF.
Funkcie automatického ovládania
činnosti stieračov možno vypnúť.OSTREKOVAČ ČELNÉHO
SKLA
Potiahnite páčku smerom k sebe a jej
podržaním zapnite prúd kvapaliny
ostrekovača.
Poznámka Ak je ostrekovač čelného
skla zapnutý, keď stierače čelného skla
nefungujú, stierače čelného skla
niekoľkokrát zaberú.
Ak ostrekovač nefunguje, skontrolujte
hladinu kvapaliny. Ak je hladina
kvapaliny v normálnej výške, obráťte sa
na obchodné zastúpenie Abarth.
S ostrekovačom svetlometov
Keď sú svetlomety zapnuté,
ostrekovače svetlometov fungujú
automaticky, vždy po piatich cykloch
činnosti ostrekovača čelného skla.
OSTREKOVAČ
SVETLOMETOV
(kde je k dispozícii)
Zapaľovanie musí byť zapnuté
a svetlomety musia byť zapnuté.
Ostrekovače svetlometov
obr. 22 fungujú automaticky, vždy po
piatich cykloch činnosti ostrekovača
čelného skla. Ak chcete používať
ostrekovače svetlometov, dvakrát
pohýbte páčkou stieračov.
2104110109-115-001AB
2204110102-L37-007AB
30
OBOZNÁMENIE SA S VOZIDLOM

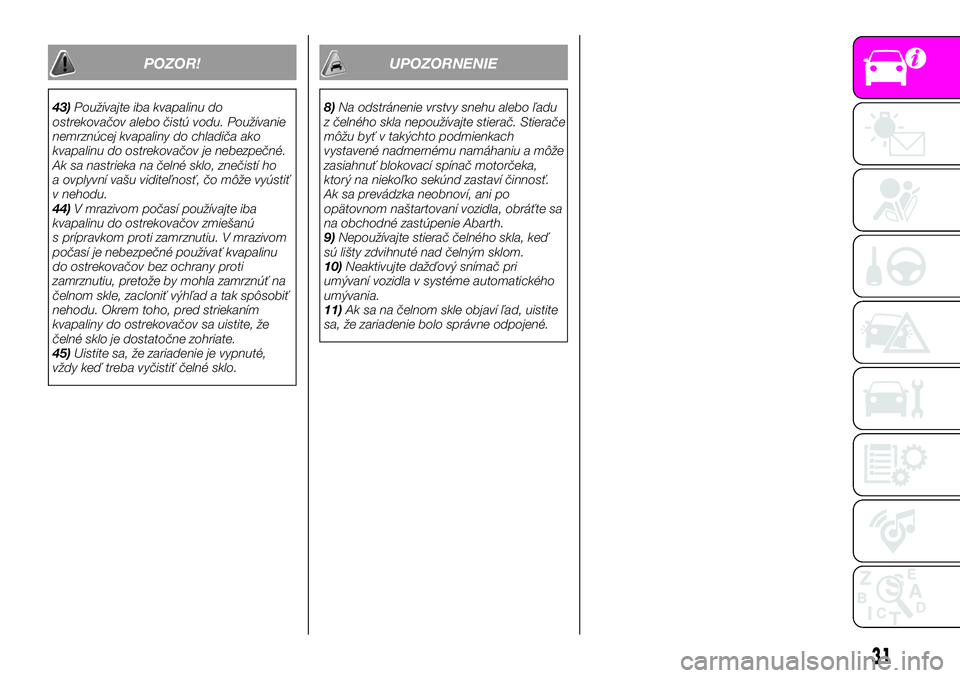

POZOR!
43)Používajte iba kvapalinu do
ostrekovačov alebo čistú vodu. Používanie
nemrznúcej kvapaliny do chladiča ako
kvapalinu do ostrekovačov je nebezpečné.
Ak sa nastrieka na čelné sklo, znečistí ho
a ovplyvní vašu viditeľnosť, čo môže vyústiť
v nehodu.
44)V mrazivom počasí používajte iba
kvapalinu do ostrekovačov zmiešanú
s prípravkom proti zamrznutiu. V mrazivom
počasí je nebezpečné používať kvapalinu
do ostrekovačov bez ochrany proti
zamrznutiu, pretože by mohla zamrznúť na
čelnom skle, zacloniť výhľad a tak spôsobiť
nehodu. Okrem toho, pred striekaním
kvapaliny do ostrekovačov sa uistite, že
čelné sklo je dostatočne zohriate.
45)Uistite sa, že zariadenie je vypnuté,
vždy keď treba vyčistiť čelné sklo.
UPOZORNENIE
8)Na odstránenie vrstvy snehu alebo ľadu
z čelného skla nepoužívajte stierač. Stierače
môžu byť v takýchto podmienkach
vystavené nadmernému namáhaniu a môže
zasiahnuť blokovací spínač motorčeka,
ktorý na niekoľko sekúnd zastaví činnosť.
Ak sa prevádzka neobnoví, ani po
opätovnom naštartovaní vozidla, obráťte sa
na obchodné zastúpenie Abarth.
9)Nepoužívajte stierač čelného skla, keď
sú lišty zdvihnuté nad čelným sklom.
10)Neaktivujte dažďový snímač pri
umývaní vozidla v systéme automatického
umývania.
11)Ak sa na čelnom skle objaví ľad, uistite
sa, že zariadenie bolo správne odpojené.
31

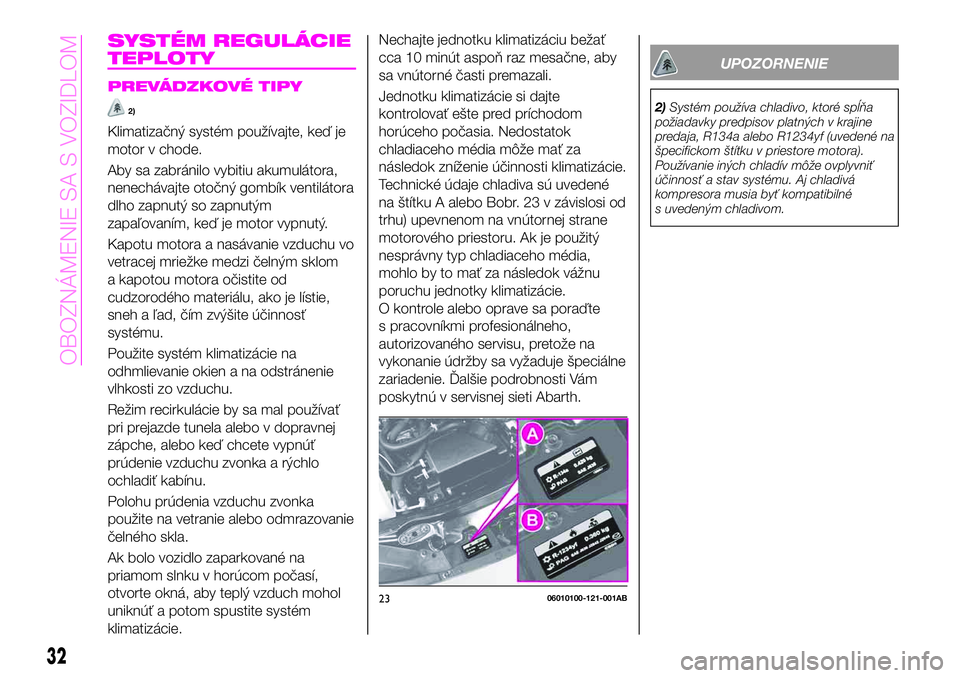

SYSTÉM REGULÁCIE
TEPLOTY
PREVÁDZKOVÉ TIPY
2)
Klimatizačný systém používajte, keď je
motor v chode.
Aby sa zabránilo vybitiu akumulátora,
nenechávajte otočný gombík ventilátora
dlho zapnutý so zapnutým
zapaľovaním, keď je motor vypnutý.
Kapotu motora a nasávanie vzduchu vo
vetracej mriežke medzi čelným sklom
a kapotou motora očistite od
cudzorodého materiálu, ako je lístie,
sneh a ľad, čím zvýšite účinnosť
systému.
Použite systém klimatizácie na
odhmlievanie okien a na odstránenie
vlhkosti zo vzduchu.
Režim recirkulácie by sa mal používať
pri prejazde tunela alebo v dopravnej
zápche, alebo keď chcete vypnúť
prúdenie vzduchu zvonka a rýchlo
ochladiť kabínu.
Polohu prúdenia vzduchu zvonka
použite na vetranie alebo odmrazovanie
čelného skla.
Ak bolo vozidlo zaparkované na
priamom slnku v horúcom počasí,
otvorte okná, aby teplý vzduch mohol
uniknúť a potom spustite systém
klimatizácie.Nechajte jednotku klimatizáciu bežať
cca 10 minút aspoň raz mesačne, aby
sa vnútorné časti premazali.
Jednotku klimatizácie si dajte
kontrolovať ešte pred príchodom
horúceho počasia. Nedostatok
chladiaceho média môže mať za
následok zníženie účinnosti klimatizácie.
Technické údaje chladiva sú uvedené
na štítku A alebo Bobr. 23 v závislosi od
trhu) upevnenom na vnútornej strane
motorového priestoru. Ak je použitý
nesprávny typ chladiaceho média,
mohlo by to mať za následok vážnu
poruchu jednotky klimatizácie.
O kontrole alebo oprave sa poraďte
s pracovníkmi profesionálneho,
autorizovaného servisu, pretože na
vykonanie údržby sa vyžaduje špeciálne
zariadenie. Ďalšie podrobnosti Vám
poskytnú v servisnej sieti Abarth.
UPOZORNENIE
2)Systém používa chladivo, ktoré spĺňa
požiadavky predpisov platných v krajine
predaja, R134a alebo R1234yf (uvedené na
špecifickom štítku v priestore motora).
Používanie iných chladív môže ovplyvniť
účinnosť a stav systému. Aj chladivá
kompresora musia byť kompatibilné
s uvedeným chladivom.
2306010100-121-001AB
32
OBOZNÁMENIE SA S VOZIDLOM

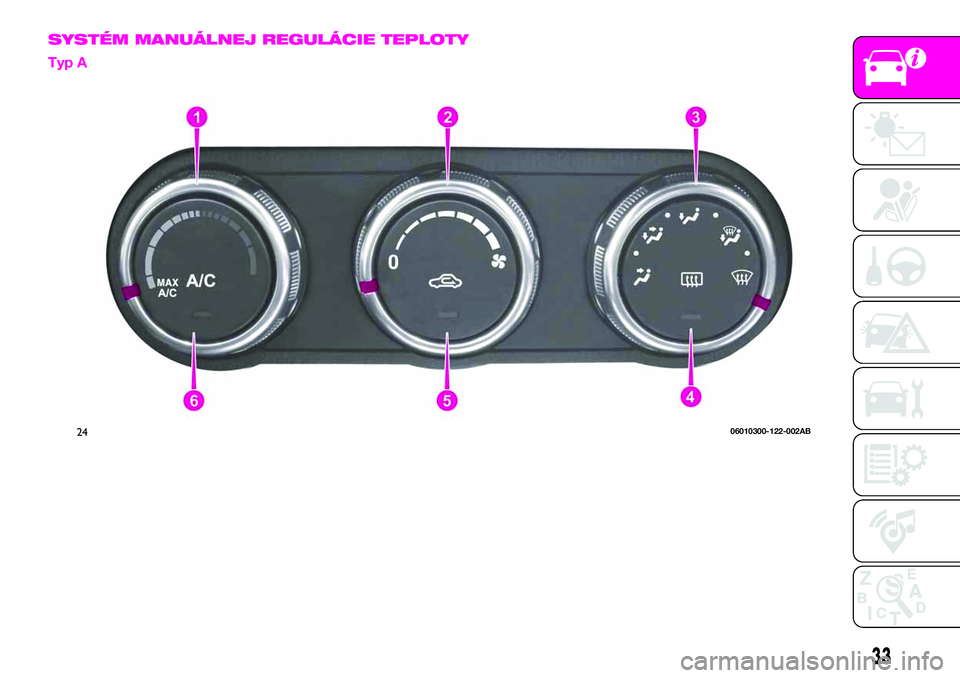

SYSTÉM MANUÁLNEJ REGULÁCIE TEPLOTY
Typ A
2406010300-122-002AB
33

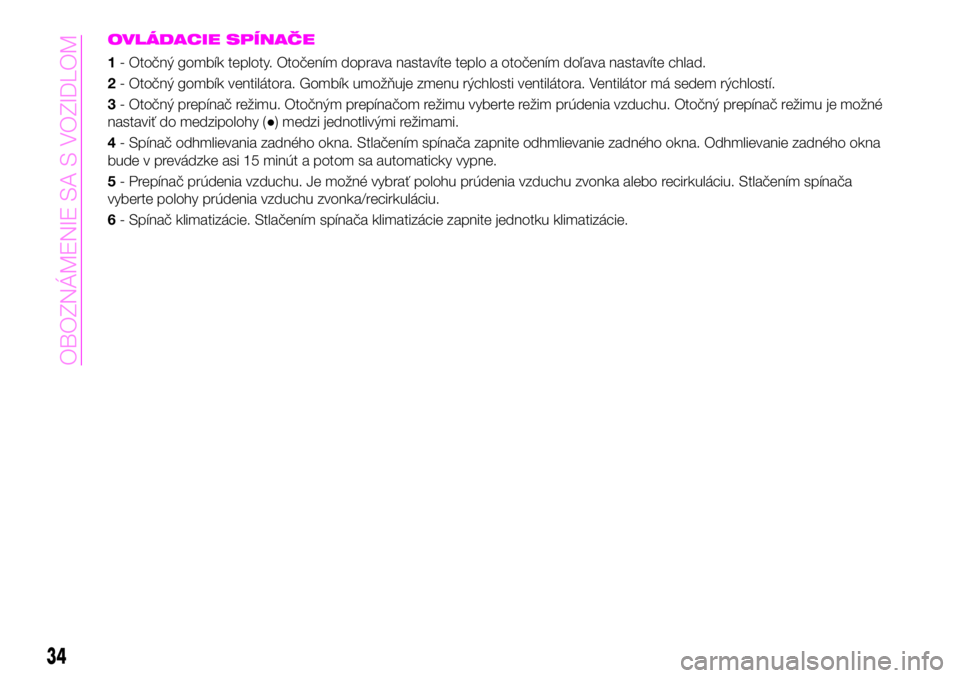

OVLÁDACIE SPÍNAČE
1- Otočný gombík teploty. Otočením doprava nastavíte teplo a otočením doľava nastavíte chlad.
2- Otočný gombík ventilátora. Gombík umožňuje zmenu rýchlosti ventilátora. Ventilátor má sedem rýchlostí.
3- Otočný prepínač režimu. Otočným prepínačom režimu vyberte režim prúdenia vzduchu. Otočný prepínač režimu je možné
nastaviť do medzipolohy (●) medzi jednotlivými režimami.
4- Spínač odhmlievania zadného okna. Stlačením spínača zapnite odhmlievanie zadného okna. Odhmlievanie zadného okna
bude v prevádzke asi 15 minút a potom sa automaticky vypne.
5- Prepínač prúdenia vzduchu. Je možné vybrať polohu prúdenia vzduchu zvonka alebo recirkuláciu. Stlačením spínača
vyberte polohy prúdenia vzduchu zvonka/recirkuláciu.
6- Spínač klimatizácie. Stlačením spínača klimatizácie zapnite jednotku klimatizácie.
34
OBOZNÁMENIE SA S VOZIDLOM

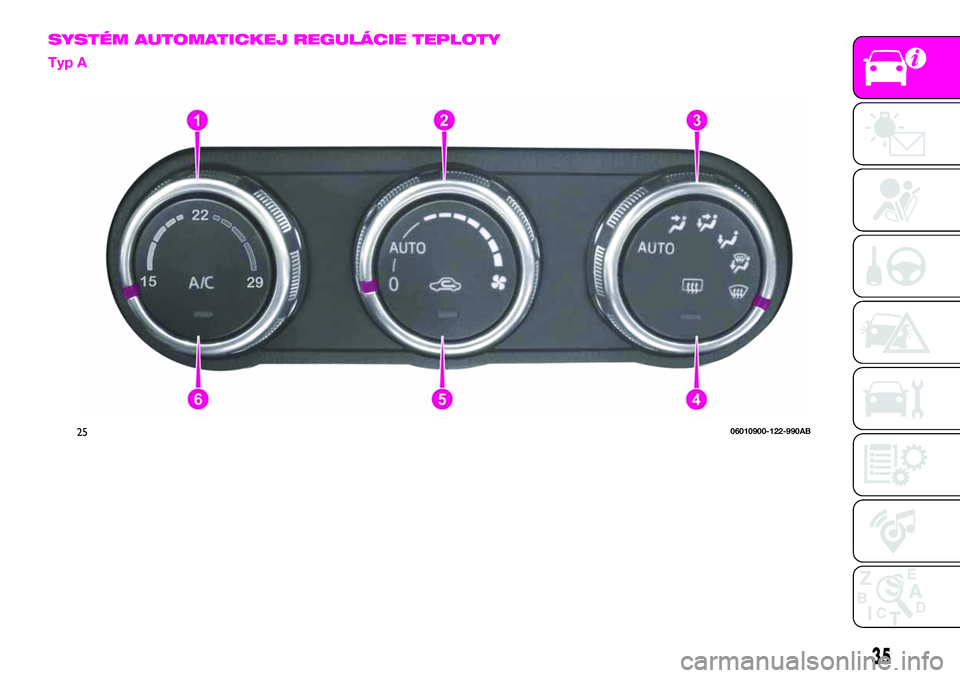

SYSTÉM AUTOMATICKEJ REGULÁCIE TEPLOTY
Typ A
2506010900-122-990AB
35

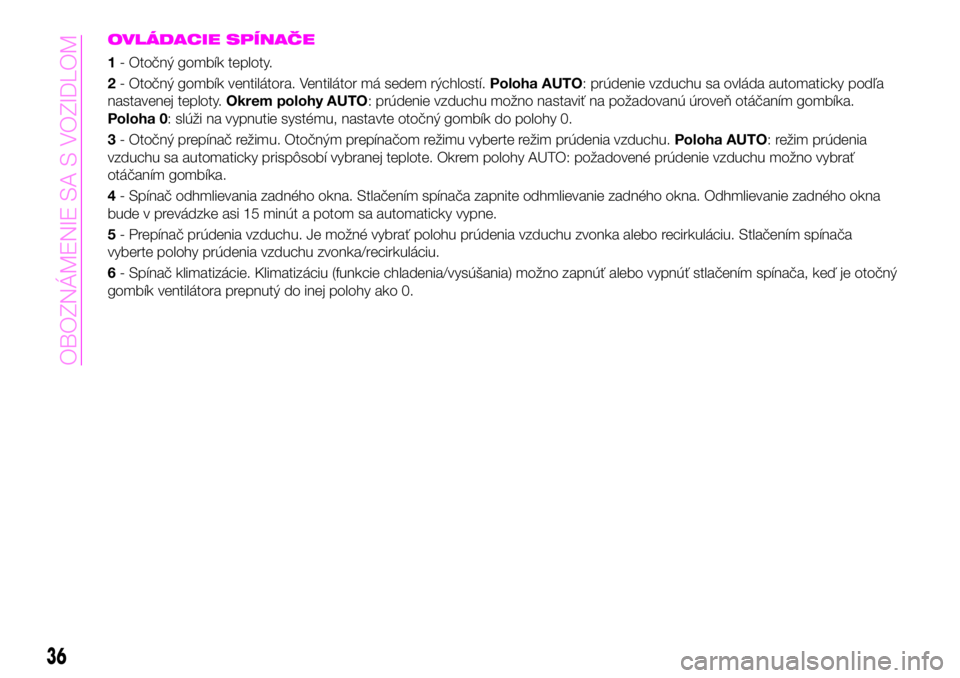

OVLÁDACIE SPÍNAČE
1- Otočný gombík teploty.
2- Otočný gombík ventilátora. Ventilátor má sedem rýchlostí.Poloha AUTO: prúdenie vzduchu sa ovláda automaticky podľa
nastavenej teploty.Okrem polohy AUTO: prúdenie vzduchu možno nastaviť na požadovanú úroveň otáčaním gombíka.
Poloha 0: slúži na vypnutie systému, nastavte otočný gombík do polohy 0.
3- Otočný prepínač režimu. Otočným prepínačom režimu vyberte režim prúdenia vzduchu.Poloha AUTO: režim prúdenia
vzduchu sa automaticky prispôsobí vybranej teplote. Okrem polohy AUTO: požadovené prúdenie vzduchu možno vybrať
otáčaním gombíka.
4- Spínač odhmlievania zadného okna. Stlačením spínača zapnite odhmlievanie zadného okna. Odhmlievanie zadného okna
bude v prevádzke asi 15 minút a potom sa automaticky vypne.
5- Prepínač prúdenia vzduchu. Je možné vybrať polohu prúdenia vzduchu zvonka alebo recirkuláciu. Stlačením spínača
vyberte polohy prúdenia vzduchu zvonka/recirkuláciu.
6- Spínač klimatizácie. Klimatizáciu (funkcie chladenia/vysúšania) možno zapnúť alebo vypnúť stlačením spínača, keď je otočný
gombík ventilátora prepnutý do inej polohy ako 0.
36
OBOZNÁMENIE SA S VOZIDLOM

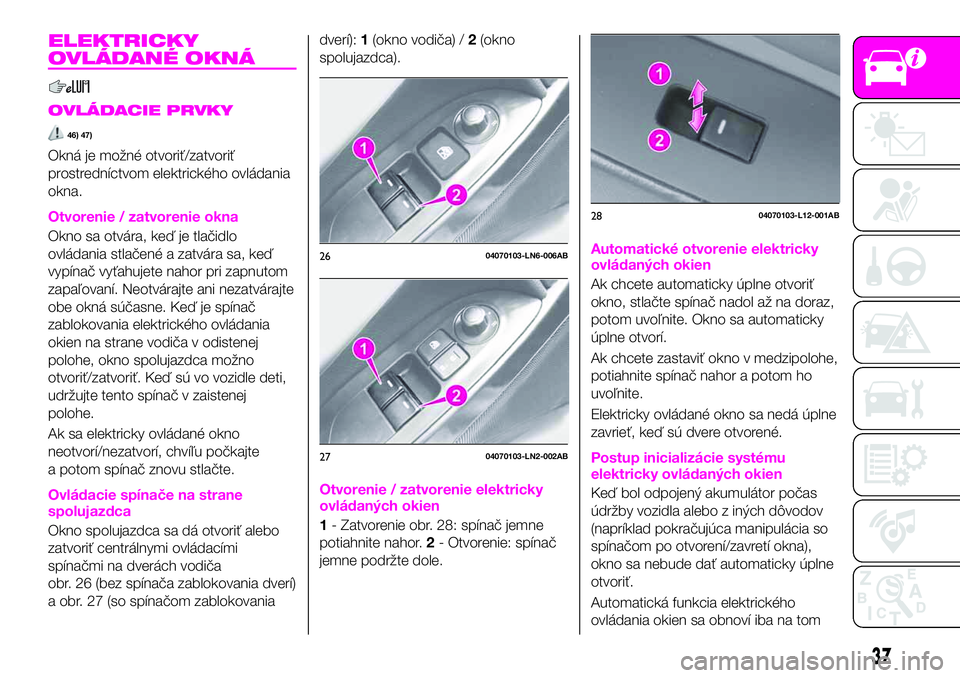

ELEKTRICKY
OVLÁDANÉ OKNÁ
OVLÁDACIE PRVKY
46) 47)
Okná je možné otvoriť/zatvoriť
prostredníctvom elektrického ovládania
okna.
Otvorenie / zatvorenie okna
Okno sa otvára, keď je tlačidlo
ovládania stlačené a zatvára sa, keď
vypínač vyťahujete nahor pri zapnutom
zapaľovaní. Neotvárajte ani nezatvárajte
obe okná súčasne. Keď je spínač
zablokovania elektrického ovládania
okien na strane vodiča v odistenej
polohe, okno spolujazdca možno
otvoriť/zatvoriť. Keď sú vo vozidle deti,
udržujte tento spínač v zaistenej
polohe.
Ak sa elektricky ovládané okno
neotvorí/nezatvorí, chvíľu počkajte
a potom spínač znovu stlačte.
Ovládacie spínače na strane
spolujazdca
Okno spolujazdca sa dá otvoriť alebo
zatvoriť centrálnymi ovládacími
spínačmi na dverách vodiča
obr. 26 (bez spínača zablokovania dverí)
a obr. 27 (so spínačom zablokovaniadverí):1(okno vodiča) /2(okno
spolujazdca).
Otvorenie / zatvorenie elektricky
ovládaných okien
1- Zatvorenie obr. 28: spínač jemne
potiahnite nahor.2- Otvorenie: spínač
jemne podržte dole.
Automatické otvorenie elektricky
ovládaných okien
Ak chcete automaticky úplne otvoriť
okno, stlačte spínač nadol až na doraz,
potom uvoľnite. Okno sa automaticky
úplne otvorí.
Ak chcete zastaviť okno v medzipolohe,
potiahnite spínač nahor a potom ho
uvoľnite.
Elektricky ovládané okno sa nedá úplne
zavrieť, keď sú dvere otvorené.
Postup inicializácie systému
elektricky ovládaných okien
Keď bol odpojený akumulátor počas
údržby vozidla alebo z iných dôvodov
(napríklad pokračujúca manipulácia so
spínačom po otvorení/zavretí okna),
okno sa nebude dať automaticky úplne
otvoriť.
Automatická funkcia elektrického
ovládania okien sa obnoví iba na tom
2604070103-LN6-006AB
2704070103-LN2-002AB
2804070103-L12-001AB
37

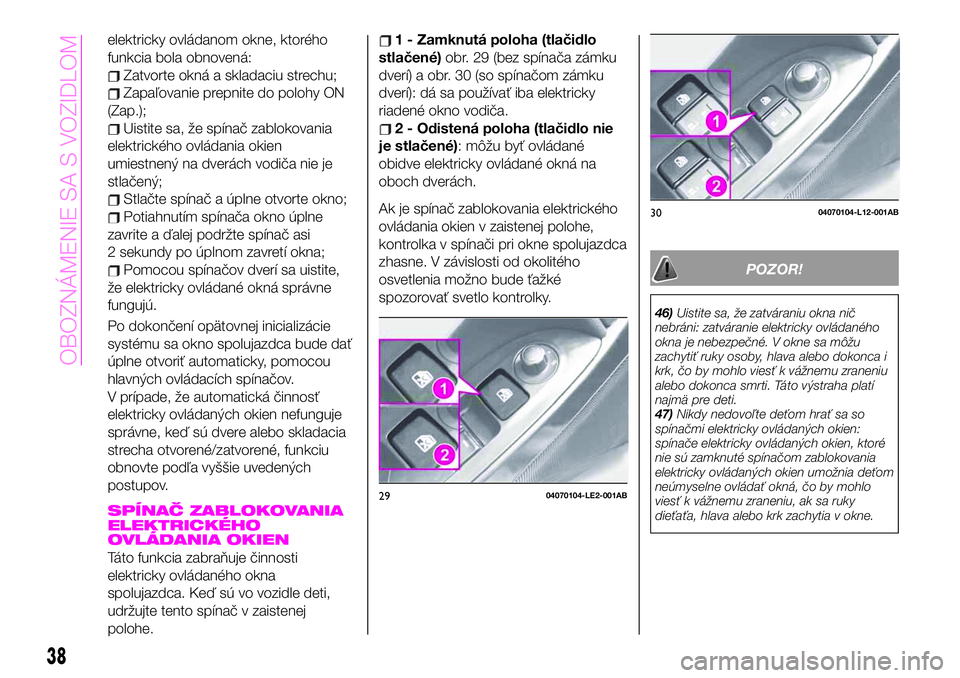

elektricky ovládanom okne, ktorého
funkcia bola obnovená:
Zatvorte okná a skladaciu strechu;
Zapaľovanie prepnite do polohy ON
(Zap.);
Uistite sa, že spínač zablokovania
elektrického ovládania okien
umiestnený na dverách vodiča nie je
stlačený;
Stlačte spínač a úplne otvorte okno;
Potiahnutím spínača okno úplne
zavrite a ďalej podržte spínač asi
2 sekundy po úplnom zavretí okna;
Pomocou spínačov dverí sa uistite,
že elektricky ovládané okná správne
fungujú.
Po dokončení opätovnej inicializácie
systému sa okno spolujazdca bude dať
úplne otvoriť automaticky, pomocou
hlavných ovládacích spínačov.
V prípade, že automatická činnosť
elektricky ovládaných okien nefunguje
správne, keď sú dvere alebo skladacia
strecha otvorené/zatvorené, funkciu
obnovte podľa vyššie uvedených
postupov.
SPÍNAČ ZABLOKOVANIA
ELEKTRICKÉHO
OVLÁDANIA OKIEN
Táto funkcia zabraňuje činnosti
elektricky ovládaného okna
spolujazdca. Keď sú vo vozidle deti,
udržujte tento spínač v zaistenej
polohe.
1 - Zamknutá poloha (tlačidlo
stlačené)obr. 29 (bez spínača zámku
dverí) a obr. 30 (so spínačom zámku
dverí): dá sa používať iba elektricky
riadené okno vodiča.
2 - Odistená poloha (tlačidlo nie
je stlačené): môžu byť ovládané
obidve elektricky ovládané okná na
oboch dverách.
Ak je spínač zablokovania elektrického
ovládania okien v zaistenej polohe,
kontrolka v spínači pri okne spolujazdca
zhasne. V závislosti od okolitého
osvetlenia možno bude ťažké
spozorovať svetlo kontrolky.
POZOR!
46)Uistite sa, že zatváraniu okna nič
nebráni: zatváranie elektricky ovládaného
okna je nebezpečné. V okne sa môžu
zachytiť ruky osoby, hlava alebo dokonca i
krk, čo by mohlo viesť k vážnemu zraneniu
alebo dokonca smrti. Táto výstraha platí
najmä pre deti.
47)Nikdy nedovoľte deťom hrať sa so
spínačmi elektricky ovládaných okien:
spínače elektricky ovládaných okien, ktoré
nie sú zamknuté spínačom zablokovania
elektricky ovládaných okien umožnia deťom
neúmyselne ovládať okná, čo by mohlo
viesť k vážnemu zraneniu, ak sa ruky
dieťaťa, hlava alebo krk zachytia v okne.
2904070104-LE2-001AB
3004070104-L12-001AB
38
OBOZNÁMENIE SA S VOZIDLOM
