Abarth 124 Spider 2020 Instructieboek (in Dutch)

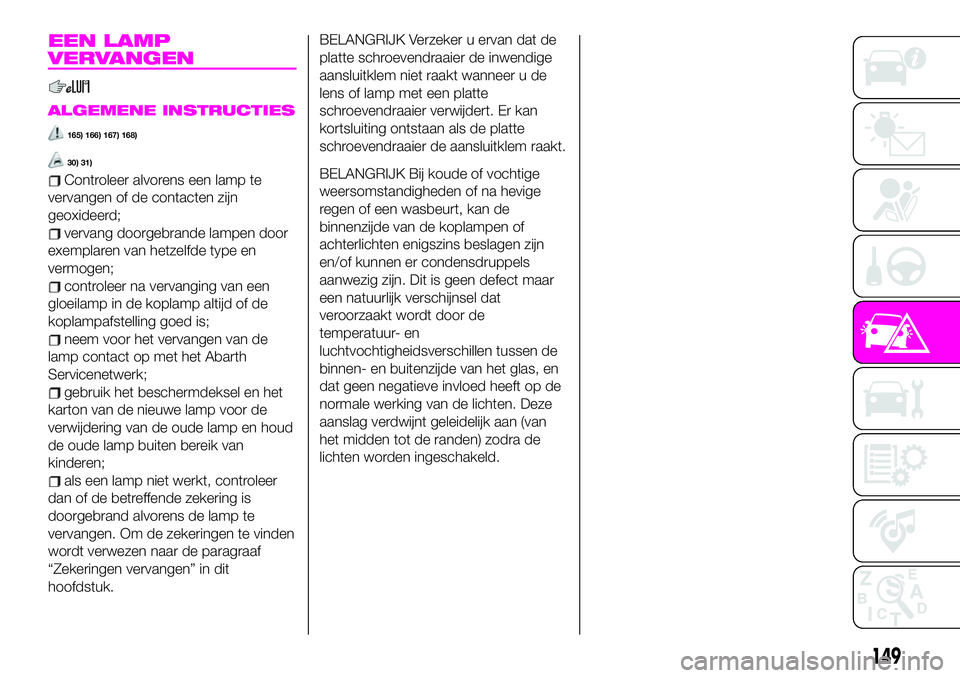

EEN LAMP
VERVANGEN
ALGEMENE INSTRUCTIES
165) 166) 167) 168)
30) 31)
Controleer alvorens een lamp te
vervangen of de contacten zijn
geoxideerd;
vervang doorgebrande lampen door
exemplaren van hetzelfde type en
vermogen;
controleer na vervanging van een
gloeilamp in de koplamp altijd of de
koplampafstelling goed is;
neem voor het vervangen van de
lamp contact op met het Abarth
Servicenetwerk;
gebruik het beschermdeksel en het
karton van de nieuwe lamp voor de
verwijdering van de oude lamp en houd
de oude lamp buiten bereik van
kinderen;
als een lamp niet werkt, controleer
dan of de betreffende zekering is
doorgebrand alvorens de lamp te
vervangen. Om de zekeringen te vinden
wordt verwezen naar de paragraaf
“Zekeringen vervangen” in dit
hoofdstuk.
BELANGRIJK Verzeker u ervan dat de
platte schroevendraaier de inwendige
aansluitklem niet raakt wanneer u de
lens of lamp met een platte
schroevendraaier verwijdert. Er kan
kortsluiting ontstaan als de platte
schroevendraaier de aansluitklem raakt.
BELANGRIJK Bij koude of vochtige
weersomstandigheden of na hevige
regen of een wasbeurt, kan de
binnenzijde van de koplampen of
achterlichten enigszins beslagen zijn
en/of kunnen er condensdruppels
aanwezig zijn. Dit is geen defect maar
een natuurlijk verschijnsel dat
veroorzaakt wordt door de
temperatuur- en
luchtvochtigheidsverschillen tussen de
binnen- en buitenzijde van het glas, en
dat geen negatieve invloed heeft op de
normale werking van de lichten. Deze
aanslag verdwijnt geleidelijk aan (van
het midden tot de randen) zodra de
lichten worden ingeschakeld.
149

Buitenverlichting
Lampen Type Vermogen
Posities voor(versies met volledige
led-koplampen)Led
(*)—
(versies met halogeenlamp
koplampen)W5W 5 W
Grootlicht(versies met volledige
led-koplampen)Led
(*)—
Grootlicht/Dagverlichting (DRL)(versies met halogeenlamp
koplampen)H15 55/15 W
Dagverlichting (DRL)(versies met volledige
led-koplampen)Led
(*)—
Dimlicht(versies met volledige
led-koplampen)Led
(*)—
(versies met halogeenlamp
koplampen)H11 55 W
Richtingaanwijzers voor WY21W 21 W
Richtingaanwijzers zijkant
WY5W
(**)5W
Mistvoorlichten H11 55 W
Positielichten achter
Led
(*)—
Remlichten
Led
(*)—
3
eremlicht
Led(*)—
(*) Led is de afkorting voor Light Emitting Diode (licht-emitterende diode).
(**) Het lampje kan niet vervangen worden aangezien het in de lichtunit is ingebouwd. Vervang de lichtunit.
150
IN GEVAL VAN NOOD

Lampen Type Vermogen
Richtingaanwijzers achter WY21W 21 W
Mistachterlicht W21W 21 W
Achteruitrijlicht W21W 21 W
Kentekenverlichting W5W 5 W
151

Interieurverlichting
LampCategorie
Wattage UNECE(*)
Interieurverlichting 10 —
Achterkleplicht 5 —
(*) UNECE staat voor Europese economische commissie van de Verenigde Naties.
152
IN GEVAL VAN NOOD

BUITENLAMPEN
VERVANGEN
Koplampen (dimlicht)(versies met halogeenlamp)
Ga als volgt te werk:
start de motor, draai het stuurwiel
helemaal naar rechts en zet de motor
weer uit om de lamp rechts te
vervangen. Draai het stuurwiel helemaal
naar links om de lamp links te
vervangen;
controleer of de lichtschakelaar is
uitgeschakeld;
verwijder de bevestigingspunten 1
fig. 110 in de zeven locaties en trek het
spatbord 2 gedeeltelijk weg;
Draai de afdekking linksom en
verwijder deze (Europees grootlicht) (3
fig. 111 = grootlicht/4=dimlicht), haal
de connector van de unit los door de
tab op de connector met uw vinger in
te drukken en aan de connector te
trekken;
draai de fitting en de lamp samen
linksom en verwijder ze;
haal de lamp uit de fitting;
installeer de nieuwe lamp door de
beschreven procedure in omgekeerde
volgorde uit te voeren.
Koplampen (grootlicht) met
dagverlichting
(LED-versies)
Ga als volgt te werk:
start de motor, draai het stuurwiel
helemaal naar rechts en zet de motor
weer uit om de lamp rechts te
vervangen. Draai het stuurwiel helemaal
naar links om de lamp links te
vervangen;
controleer of de lichtschakelaar is
uitgeschakeld;
verwijder de bevestigingspunten 1
fig. 110 in de zeven locaties en trek het
spatbord 2 gedeeltelijk weg;
draai de fitting en de lamp samen
linksom en verwijder ze;
draai de afdekking linksom en
verwijder deze (Europees grootlicht) (1
fig. 112 = koplamp/2=positielamp / 3
= dagverlichting), haal de connector van
de unit los door met uw vinger de tab
op de connector in te drukken en aan
de stekker te trekken;
draai de fitting en de lamp samen
linksom en verwijder ze;
haal de lamp uit de fitting;
installeer de nieuwe lamp door de
beschreven procedure in omgekeerde
volgorde uit te voeren.
11008020499-000-003AB
11108020499-000-002AB
153

Richtingaanwijzers voor
Ga als volgt te werk:
start de motor, draai het stuurwiel
helemaal naar rechts en zet de motor
weer uit om de lamp rechts te
vervangen. Draai het stuurwiel helemaal
naar links om de lamp links te
vervangen.
verzeker u ervan dat het contact is
uitgeschakeld en dat het grootlicht is
uitgeschakeld;
verwijder de bevestigingspunten in
de vijf locaties fig. 113 en trek het
spatbord gedeeltelijk weg;
haal de connector van de unit los
door de tab op de connector met uw
vinger in te drukken en aan de
connector te trekken;
draai de fitting en de lamp samen 1
fig. 114 linksom en verwijder ze;
haal de lamp 2 uit de fitting;
installeer de nieuwe lamp door de
beschreven procedure in omgekeerde
volgorde uit te voeren.
Mistlampen
Ga als volgt te werk:
start de motor, draai het stuurwiel
helemaal naar rechts en zet de motor
weer uit om de lamp rechts te
vervangen. Draai het stuurwiel helemaal
naar links om de lamp links te
vervangen;
verzeker u ervan dat het contact is
uitgeschakeld en dat het grootlicht is
uitgeschakeld;
verwijder de bevestigingspunten in
de vijf locaties en trek het spatbord
gedeeltelijk weg;
haal de connector van de unit los
door de tab op de connector met uw
vinger in te drukken en aan de
connector te trekken;
draai de fitting 1 fig. 115 en lamp
samen linksom, verwijder de lamp 2 en
vervang hem;
haal de lamp uit de fitting;
11208020499-000-010AB
11307031501-206-002AB
11407031501-207-001AB
154
IN GEVAL VAN NOOD

installeer de nieuwe lamp door de
beschreven procedure in omgekeerde
volgorde uit te voeren.
Remlichten / Achterlichten
Ga naar een Abarth Servicenetwerk als
de lamp moet worden vervangen.
Richtingaanwijzers zijkant
Ga als volgt te werk:
verzeker u ervan dat het contact is
uitgeschakeld en dat het grootlicht is
uitgeschakeld;
start de motor, draai het stuurwiel
helemaal naar rechts en zet de motor
weer uit om de lamp rechts te
vervangen. Draai het stuurwiel helemaal
naar links om de lamp links te
vervangen;
verwijder de bevestigingspunten in
de vijf locaties 1 fig. 116 en trek het
spatbord gedeeltelijk weg;
haal de elektrische connector van de
lamp los door de tab op de connector
met uw vinger in te drukken en aan de
connector te trekken;
verwijder unit 2 fig. 117 door met uw
vinger op de tab op de unit te drukken
en door de unit naar voren te trekken
om deze in de interne pal 3 te drukken
fig. 118, trek dan de unit naar buiten;
til de inrichting 4 op en verwijder de
lichtunit; installeer de nieuwe lichtunit
van de richtingaanwijzer aan de zijkant
door de beschreven procedure in
omgekeerde volgorde uit te voeren.
11507031501-208-001AB
11608020499-000-011AB11707031501-210-001AB
11807031501-211-001AB
155

Positielichten(LED-versies)
Ga als volgt te werk:
verwijder de bevestigingspunten in
de zeven locaties en trek het spatbord
gedeeltelijk weg;
draai de fitting 1 fig. 119 en de lamp
2 samen linksom en verwijder ze;
haal de lamp uit de fitting;
installeer de nieuwe lamp door de
beschreven procedure in omgekeerde
volgorde uit te voeren.
Richtingaanwijzers achter
Ga als volgt te werk:
verwijder de houders 1 fig. 120 en
het eindafwerkingselement van de
achterklep;
verwijder de houders 2 fig. 121 en
trek dan gedeeltelijk het
zijafwerkingselement van de achterklep;
maak de connector 3 fig. 121 los;
Verwijder een schroef 4 fig. 123 en
de twee moeren 5;
verwijder de unit achteruit
fig. 124 6 door hem naar achteren te
trekken;
11908070604-123-100AB
12007031501-212-002AB
12107031501-214-001AB
156
IN GEVAL VAN NOOD

draai de fitting en de lamp samen 7
fig. 125 linksom en verwijder ze.
Achteruitrijlicht / Mistachterlicht
(indien aanwezig)
Ga als volgt te werk:
verzeker u ervan dat het contact is
uitgeschakeld en dat het grootlicht is
uitgeschakeld;
haal de elektrische connector van de
lamp los door de tab op de connector
met uw vinger in te drukken en aan de
connector te trekken;
draai de fitting en de lamp samen
linksom en verwijder ze: 1 =
achteruitrijlicht / 2 = mistachterlicht;
haal de lamp uit de fitting;
installeer de nieuwe lamp door de
beschreven procedure in omgekeerde
volgorde uit te voeren.
Kentekenverlichting
Ga als volgt te werk:
verzeker u ervan dat het contact is
uitgeschakeld en dat het grootlicht is
uitgeschakeld;
Schuif de unit 1 fig. 127 zoals
getoond op de afbeelding om deze te
verwijderen,
haal de elektrische connector van de
unit los;
installeer de nieuwe unit door de
beschreven procedure in omgekeerde
volgorde uit te voeren.
12207031501-213-001AB
12307031501-215-001AB
12407031501-216-001AB
12507031501-203-002AB
12608020499-000-012AB
157

BELANGRIJK
165)Wijzigingen of reparaties aan de
elektrische installatie die niet correct zijn
uitgevoerd en waarbij geen rekening wordt
gehouden met de technische
systeemgegevens, kunnen storingen in de
werking en zelfs brand tot gevolg hebben.
166)Wacht tot de uitlaatleidingen zijn
afgekoeld alvorens de lamp te vervangen:
GEVAAR VOOR BRANDWONDEN!167)In halogeenlampen bevindt zich gas
onder druk. Als ze breken, kunnen er
glassplinters wegschieten.
168)Vervang lampen alleen wanneer de
motor uit is. Controleer ook of de motor
koud is, om het risico op brandwonden te
voorkomen.
BELANGRIJK
30)Laat de lampen bij voorkeur vervangen
door een Abarth Servicenetwerk. De
correcte werking en afstelling van de
buitenverlichting zijn van fundamenteel
belang voor de rijveiligheid en is bovendien
een wettelijke vereiste.
31)Raak alleen het metalen gedeelte van
halogeenlampen aan. Het aanraken van de
bol met de vingers kan de lichtopbrengst
en de levensduur van de lamp reduceren.
Als de bol per ongeluk toch wordt
aangeraakt, moet hij worden
schoongewreven met een doekje
bevochtigd met alcohol. Laat de bol
vervolgens drogen
12707031501-220-001AB
