ZEKERINGEN
VERVANGEN
ALGEMENE INFORMATIE
169) 170) 171) 172) 173)
32) 33)
Locatie van de zekeringen
De zekeringen zijn in twee
zekeringenkasten gegroepeerd die zich
aan de linkerzijde van het voertuig en
onder de motorkap bevinden.
ZEKERINGEN AAN DE
LINKERZIJDE VAN HET
VOERTUIG
Ga als volgt te werk:
verzeker u ervan dat het contact is
uitgeschakeld en dat de andere
schakelaars zijn uitgeschakeld;
open het deksel van de
zekeringhouder fig. 128 (in de buurt van
het portier);
druk op de clip en verwijder het
deksel;
trek de zekering naar buiten met de
zekeringtang die is aangebracht in het
zekeringenblok in de motorruimte
fig. 129;
inspecteer de zekering en vervang
hem als deze is doorgebrand;
breng een nieuwe zekering met
dezelfde stroomsterkte aan encontroleer of de zekering goed is
vastgezet. Neem contact op met het
Abarth Servicenetwerk als de zekering
niet goed past. Als u geen
reservezekeringen ter beschikking
heeft, kunt u een zekering met dezelfde
stroomsterkte gebruiken van een circuit
dat niet voor de werking van het
voertuig noodzakelijk is, zoals het
AUDIO- of het STOPCONTACT-circuit;
breng het deksel weer aan en
verzeker u ervan dat het goed is
vastgezet.
BELANGRIJK Vervang een zekering
altijd door een originele FCA-zekering of
een soortgelijke zekering met dezelfde
stroomsterkte. Doet u dit niet, dan kan
schade aan de elektrische installatie
ontstaan.
12807031601-121-001AB
12907031601-122-001AB
159

ZEKERINGEN ONDER DE
MOTORKAP
Verzeker u ervan dat het contact is
uitgeschakeld en dat de andere
schakelaars zijn uitgeschakeld en
verwijder het deksel van het
zekeringenblok. Bij de demontage kan
het deksel van het zekeringenblok
tegen het frame stoten en bekrast
raken als het slot wordt geforceerd.
Verwijder het deksel langzaam aan de
hand van de onderstaande procedure:
haal het slot aan de achterkant 1
fig. 130 los door de tab aan de
voorkant met de vingers in te drukken;
verwijder de tab aan de voorkant
terwijl u langzaam de voorkant van het
deksel 2 optilt;
verwijder het deksel terwijl u het optilt
en naar achteren schuift;
als een willekeurige zekering (geen
hoofdzekering) is doorgebrand, kunt u
de zekering vervangen voor een
exemplaar met dezelfde stroomsterkte;
breng het deksel weer aan en
verzeker u ervan dat het goed is
vastgezet.
13007031601-123-001AB
160
IN GEVAL VAN NOOD

ZEKERINGENBLOK (MOTORRUIMTE)
13107031602-121-001
161

BESCHRIJVINGSTROOMSTERKTE
ZEKERINGBESCHERMD COMPONENT
F03 HORN2 7,5 A Claxon
F06 — — —
F07 INTERIEUR 15 A Interieurverlichting
F09 AUDIO2 15 A Audiosysteem
F10 METER1 10 A Instrumentencluster
F11 SRS1 7,5 A Air bag
F12 — — —
F13 RADIO 7,5 A Audiosysteem
F17 AUDIO1 25 A Audiosysteem
F18 A/C MAG 7,5 A Klimaatregeling
F20 AT 15 A Versnellingsbakcontrolesysteem (indien aanwezig)
F21 D SLOT 25 A Voeding portiersloten
F22 H/L R 20 A Koplamp (R)
F24 ACHTER 20 A Achterlichten/Kentekenverlichting/Positielichten
F25 DRL 15 A Dagrijverlichting
F26 BINNEN 25 A Interieurverlichting
F27 MIST 15 A Mistlampen
F28 K/SPROEI 20 A Koplampsproeier (indien aanwezig)
F29 STOP 10 A Remlichten/Mistachterlicht (indien aanwezig)
F30 CLAXON 15 A Claxon
F31 H/L L 20 A Koplamp (L)
F33 ALARM 15 A Lampen alarmknipperlichten/richtingaanwijzers
162
IN GEVAL VAN NOOD

BESCHRIJVINGSTROOMSTERKTE
ZEKERINGBESCHERMD COMPONENT
F36 RUITENWISSER 20 A Ruitenwissers
F37 CABINE + B 50 A Ter bescherming van diverse circuits
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Koelventilator
F44 FAN2 40 A Koelventilator
F47 VERW 30 A Achterruitverwarming
F48 IG2 30 A Ter bescherming van diverse circuits
F50 VERWARMING 40 A Klimaatregeling
F51 — — —
F52 — — —
163

ZEKERINGEN AAN DE LINKERZIJDE VAN HET VOERTUIG
13207031602-03F-002
164
IN GEVAL VAN NOOD

BESCHRIJVING STROOMSTERKTE ZEKERING BESCHERMD COMPONENT
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 Z.STOPCONTACT 15 A Aanvullende stopcontacten
F06 — — —
F07 AT IND 7,5 A AV-versnellingsindicator (indien aanwezig)
F08 SPIEGEL 7,5 A Vermogen spiegelbediening
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.SPROEI 15 A Ruitensproeier
F12 P.RAAM 30 A Elektrische ruiten
F13 — — —
F14 SRS2/ESCL 15 A Elektronisch stuurslot
F15 STOELVERW 20 A Stoelverwarming
F16 S.VER 7,5 A —
165

BELANGRIJK
169)Als de zekering opnieuw doorbrandt,
neem dan contact op met het Abarth
Servicenetwerk.
170)Vervang een zekering nooit door een
exemplaar met een grotere stroomsterkte
(ampère); BRANDGEVAAR.
171)Als een hoofdzekering voor
veiligheidsinrichtingen (airbagsysteem,
remsysteem), motorsystemen (motor,
versnellingsbak) of stuurinrichting
doorbrandt, neem dan contact op met het
Abarth Servicenetwerk.
172)Vervang de hoofdzekering en
multiplex langzaam doorbrandende
zekering zelf. Neem contact op met een
Abarth Servicenetwerk om de vervanging
te doen. Het is gevaarlijk om deze
zekeringen zelf te vervangen aangezien er
hoge stroom door loopt. Een verkeerde
vervanging kan leiden tot een elektrische
schok of kortsluiting waardoor brand kan
ontstaan.
173)Controleer voordat een zekering
wordt vervangen, of het contactslot in de
OFF positie is en of alle andere
stroomverbruikers uitstaan en/of zijn
ontkoppeld.
BELANGRIJK
32)Vervang een doorgebrande zekering
nooit door metalen draden of ander
materiaal.
33)Als de motorruimte moet worden
schoongespoten, voorkom dan dat de
waterstraal rechtstreeks op de
zekeringenkast en de motoren van de
ruitenwissers in de motorruimte wordt
gericht.
BANDENREPARATIE
KIT
(indien aanwezig)
174) 175) 176) 177) 178) 179) 180)
3)
OPSLAG VAN
GEREEDSCHAP
Uw voertuig heeft geen reserveband,
krik en wielbeugel. Neem voor meer
informatie contact op met het Abarth
Servicenetwerk.
De gereedschappen zijn aangebracht
op de locaties aangeduid in fig. 133:
1: krikhendel;
2: sleepoog
Binnen de kofferbak bevindt zich ook
de noodreparatiekit voor een lekke
band.
13308020100-733-733AB
166
IN GEVAL VAN NOOD

BANDENREPARATIEKIT
OPBERGRUIMTE

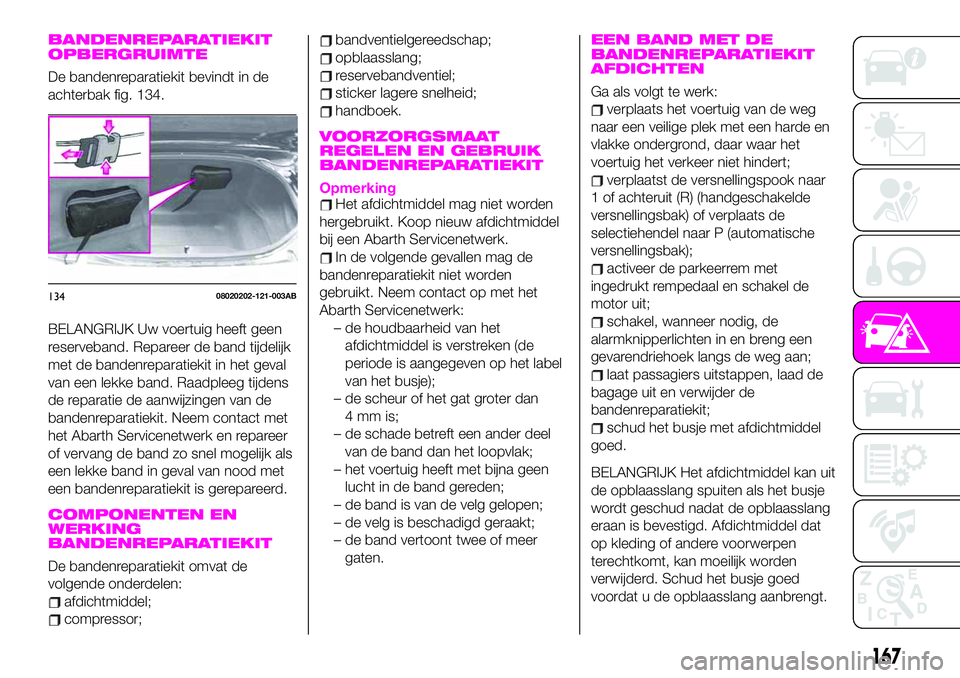

De bandenreparatiekit bevindt in de
achterbak fig. 134.
BELANGRIJK Uw voertuig heeft geen
reserveband. Repareer de band tijdelijk
met de bandenreparatiekit in het geval
van een lekke band. Raadpleeg tijdens
de reparatie de aanwijzingen van de
bandenreparatiekit. Neem contact met
het Abarth Servicenetwerk en repareer
of vervang de band zo snel mogelijk als
een lekke band in geval van nood met
een bandenreparatiekit is gerepareerd.
COMPONENTEN EN
WERKING
BANDENREPARATIEKIT
De bandenreparatiekit omvat de
volgende onderdelen:
afdichtmiddel;
compressor;
bandventielgereedschap;
opblaasslang;
reservebandventiel;
sticker lagere snelheid;
handboek.
VOORZORGSMAAT
REGELEN EN GEBRUIK
BANDENREPARATIEKIT
OpmerkingHet afdichtmiddel mag niet worden
hergebruikt. Koop nieuw afdichtmiddel
bij een Abarth Servicenetwerk.
In de volgende gevallen mag de
bandenreparatiekit niet worden
gebruikt. Neem contact op met het
Abarth Servicenetwerk:
– de houdbaarheid van het
afdichtmiddel is verstreken (de
periode is aangegeven op het label
van het busje);
– de scheur of het gat groter dan
4mmis;
– de schade betreft een ander deel
van de band dan het loopvlak;
– het voertuig heeft met bijna geen
lucht in de band gereden;
– de band is van de velg gelopen;
– de velg is beschadigd geraakt;
– de band vertoont twee of meer
gaten.
EEN BAND MET DE
BANDENREPARATIEKIT
AFDICHTEN
Ga als volgt te werk:
verplaats het voertuig van de weg
naar een veilige plek met een harde en
vlakke ondergrond, daar waar het
voertuig het verkeer niet hindert;
verplaatst de versnellingspook naar
1 of achteruit (R) (handgeschakelde
versnellingsbak) of verplaats de
selectiehendel naar P (automatische
versnellingsbak);
activeer de parkeerrem met
ingedrukt rempedaal en schakel de
motor uit;
schakel, wanneer nodig, de
alarmknipperlichten in en breng een
gevarendriehoek langs de weg aan;
laat passagiers uitstappen, laad de
bagage uit en verwijder de
bandenreparatiekit;
schud het busje met afdichtmiddel
goed.
BELANGRIJK Het afdichtmiddel kan uit
de opblaasslang spuiten als het busje
wordt geschud nadat de opblaasslang
eraan is bevestigd. Afdichtmiddel dat
op kleding of andere voorwerpen
terechtkomt, kan moeilijk worden
verwijderd. Schud het busje goed
voordat u de opblaasslang aanbrengt.
13408020202-121-003AB
167

BELANGRIJK Het afdichtmiddel hardt
snel uit. Het inspuiten ervan bij koud
weer (0 °C of lager) kan gevaarlijk zijn.
Warm het afdichtmiddel in het voertuig
op om het inspuiten ervan te
vereenvoudigen.
verwijder de dop 1 van het busje 2
fig. 135. Laat de inwendige dop op het
busje en schroef de opblaasslang 3 op
het busje, zodat de inwendige dop
breekt;
verwijder het ventieldopje 4
fig. 136 van de lekke band. Druk met
de achterkant van een
bandventielgereedschap 6 op het
bandventiel 5 en laat alle resterende
lucht ontsnappen;
BELANGRIJK Het bandventiel kan naar
buiten schieten als bij verwijdering van
het bandventiel lucht in de band is
achtergebleven. Verwijder het
bandventiel zorgvuldig.
draai het bandventiel 7 met het
bandventielgereedschap 8 linksom en
verwijder het bandventiel fig. 137;
BELANGRIJK Berg het bandventiel op
een plaats op waar het niet bevuild kan
raken.
breng de opblaasslang 9 fig. 138 aan
op het ventiel 10;
houd het busje met de bodem naar
boven gekeerd vast 11 fig. 139, knijp
met beide handen in het flesje en spuit
de volledige hoeveelheid afdichtmiddel
in de band;
haal de opblaasslang uit het ventiel
fig. 140;
13508020202-03A-003AB
13608020202-03A-004AB
13708020202-03A-005AB
168
IN GEVAL VAN NOOD
