Abarth 124 Spider 2020 Notice d'entretien (in French)

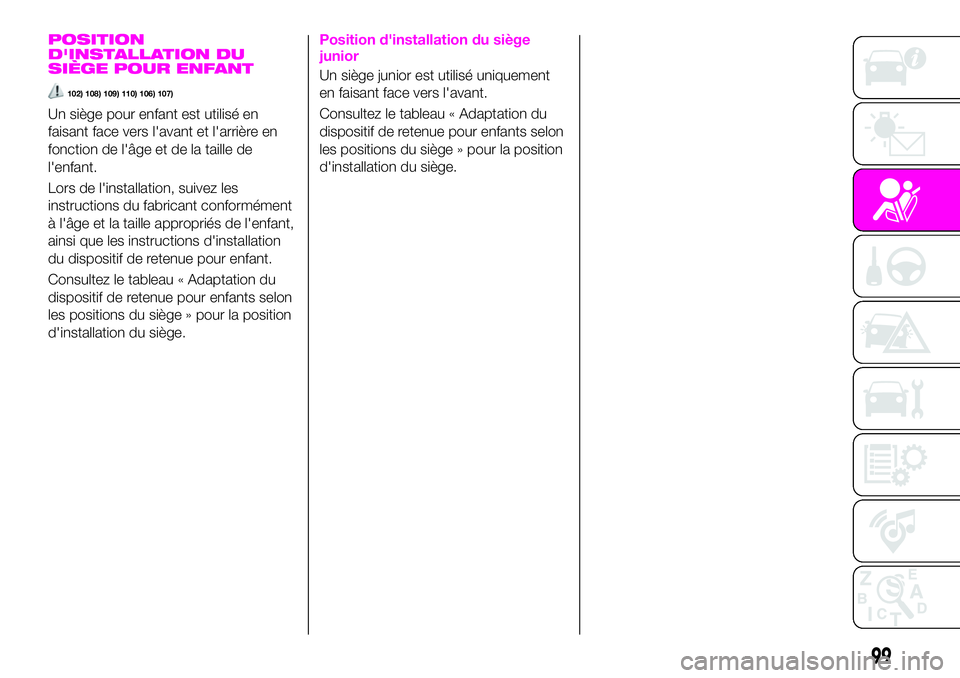

POSITION
D'INSTALLATION DU
SIÈGE POUR ENFANT
102) 108) 109) 110) 106) 107)
Un siège pour enfant est utilisé en
faisant face vers l'avant et l'arrière en
fonction de l'âge et de la taille de
l'enfant.
Lors de l'installation, suivez les
instructions du fabricant conformément
à l'âge et la taille appropriés de l'enfant,
ainsi que les instructions d'installation
du dispositif de retenue pour enfant.
Consultez le tableau « Adaptation du
dispositif de retenue pour enfants selon
les positions du siège » pour la position
d'installation du siège.
Position d'installation du siège
junior
Un siège junior est utilisé uniquement
en faisant face vers l'avant.
Consultez le tableau « Adaptation du
dispositif de retenue pour enfants selon
les positions du siège » pour la position
d'installation du siège.
99

ADAPTATION DU DISPOSITIF DE RETENUE POUR ENFANTS À DIFFÉRENTES
POSITIONS DE SIÈGE
Les informations fournies dans le tableau illustrent l'adaptation de votre dispositif de retenue pour enfants à diverses positions.
Pour l'installation de l'adaptation du dispositif de retenue pour enfants d'un autre fabricant, lisez attentivement les instructions
du fabricant qui accompagnent ce dispositif de retenue pour enfants.
ISOFIX dispositifs de retenue pour enfants sécurisés par les systèmes de fixations
Lorsque vous installez le dispositif de retenue pour enfants dans le siège passager, lisez les instructions du fabricant relatives au
dispositif de retenue pour enfants et manuel « Utilisation du système de fixation ISOFIX. »
Groupe de poids Classe de taille ÉquipementPositions de siège
Positions ISOFIX du véhicule
Siège passager
NacelleF ISO/L1 X
G ISO/L2 X
(1) X
GROUPE 0 jusqu'à 10 kg de
poidsE ISO/R1 X
(1) X
GROUPE 0 jusqu'à 13 kg de
poidsE ISO/R1 IL (1)
D ISO/R2 X
C ISO/R3 X
(1) X
100
SÉCURITÉ

Groupe de poids Classe de taille ÉquipementPositions de siège
Positions ISOFIX du véhicule
Siège passager
GROUPE19kgjusqu'à 18 kg de
poidsD ISO/R2 X
C ISO/R3 X
B ISO/F2 IUF
B1 ISO/F2X IUF
A ISO/F3 X
(1) IL (2)
GROUPE 2 15 kg jusqu'à 25 kg
de poids(1) IL (3)
GROUPE 3 22 kg jusqu'à 36 kg
de poids(1) IL (3)
(1) Pour les dispositifs de retenue pour enfants ne portant pas l'identification de classe de taille ISO/XX (A à G), correspondant
au groupe de poids applicable, le constructeur doit indiquer les dispositifs de retenue pour enfants ISOFIX, spécifique au
véhicule, qui sont recommandées pour chaque position.
IUF = adapté pour les dispositifs de retenue pour enfants ISOFIX orientés vers l'avant, catégorie universelle approuvée pour ce
groupe de masse.
IL = adapté pour les dispositifs de retenue pour enfants ISOFIX particuliers (CRS) fournis dans la liste jointe en annexe.
Ces dispositifs de retenue pour enfants ISOFIX (CRS) concernent le « véhicule spécifique », les catégories « restreintes » ou
« semi-universelles. »
(1) Vous pouvez installer un dispositif de retenue pour enfants CabrioFix fixé à une base EasyFix dans votre véhicule, tous deux
vendus par
MAXI-COSI®
.
(2) Vous pouvez installer un dispositif de retenue pour enfants Pearl fixé à une base FamilyFix dans votre véhicule, tous deux
vendus par
MAXI-COSI®
.
(3) Vous pouvez installer le
BRITAX RÖMER®
KIDFIX dans votre véhicule (La production du KIDFIX a cessé).
X = ISOFIX Position non adaptée pour les dispositifs de retenue pour enfants ISOFIX dans ce groupe de masse et/ou dans
cette classe de taille.
101

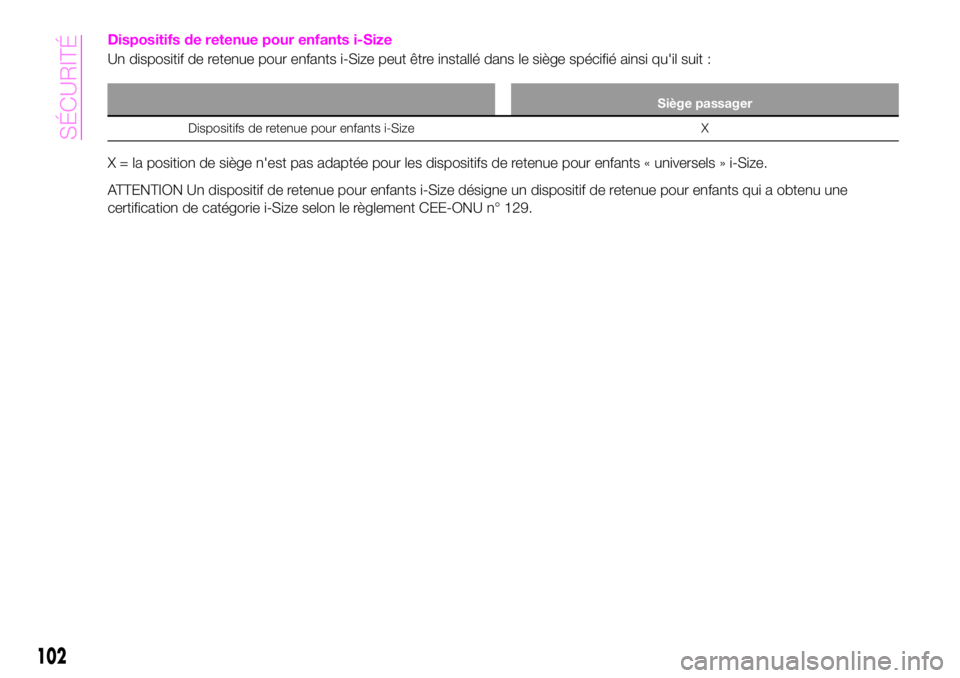

Dispositifs de retenue pour enfants i-Size
Un dispositif de retenue pour enfants i-Size peut être installé dans le siège spécifié ainsi qu'il suit :
Siège passager
Dispositifs de retenue pour enfants i-Size X
X = la position de siège n'est pas adaptée pour les dispositifs de retenue pour enfants « universels » i-Size.
ATTENTION Un dispositif de retenue pour enfants i-Size désigne un dispositif de retenue pour enfants qui a obtenu une
certification de catégorie i-Size selon le règlement CEE-ONU n° 129.
102
SÉCURITÉ

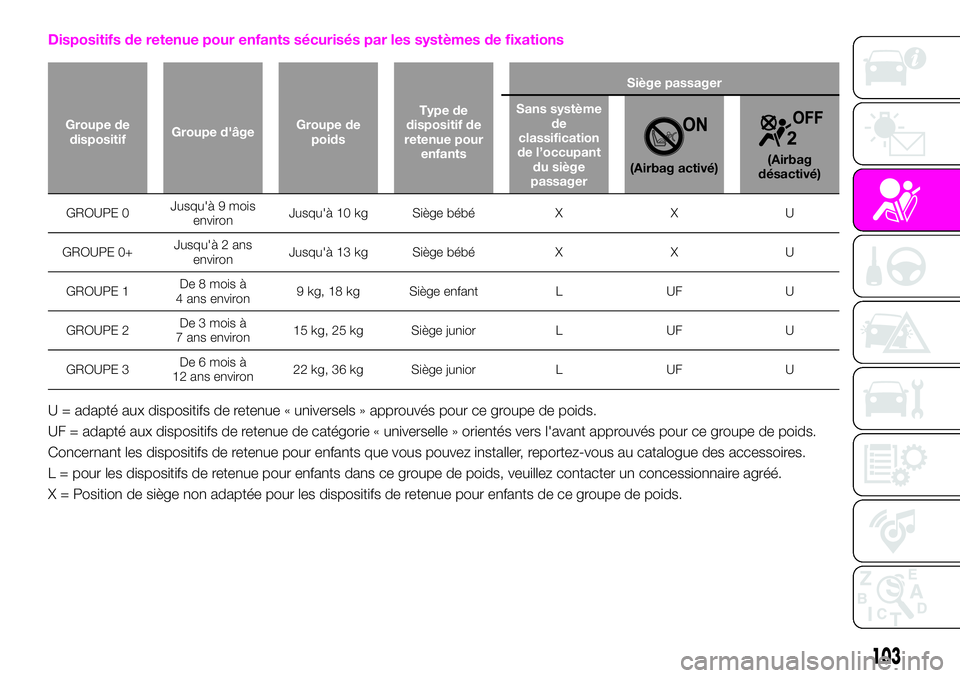

Dispositifs de retenue pour enfants sécurisés par les systèmes de fixations
Groupe de
dispositifGroupe d'âgeGroupe de
poidsType de
dispositif de
retenue pour
enfantsSiège passager
Sans système
de
classification
de l’occupant
du siège
passager
(Airbag activé)(Airbag
désactivé)
GROUPE 0Jusqu'à 9 mois
environJusqu'à 10 kg Siège bébé X X U
GROUPE 0+Jusqu'à 2 ans
environJusqu'à 13 kg Siège bébé X X U
GROUPE 1De 8 mois à
4 ans environ9 kg, 18 kg Siège enfant L UF U
GROUPE 2De 3 mois à
7 ans environ15 kg, 25 kg Siège junior L UF U
GROUPE 3De 6 mois à
12 ans environ22 kg, 36 kg Siège junior L UF U
U = adapté aux dispositifs de retenue « universels » approuvés pour ce groupe de poids.
UF = adapté aux dispositifs de retenue de catégorie « universelle » orientés vers l'avant approuvés pour ce groupe de poids.
Concernant les dispositifs de retenue pour enfants que vous pouvez installer, reportez-vous au catalogue des accessoires.
L = pour les dispositifs de retenue pour enfants dans ce groupe de poids, veuillez contacter un concessionnaire agréé.
X = Position de siège non adaptée pour les dispositifs de retenue pour enfants de ce groupe de poids.
103

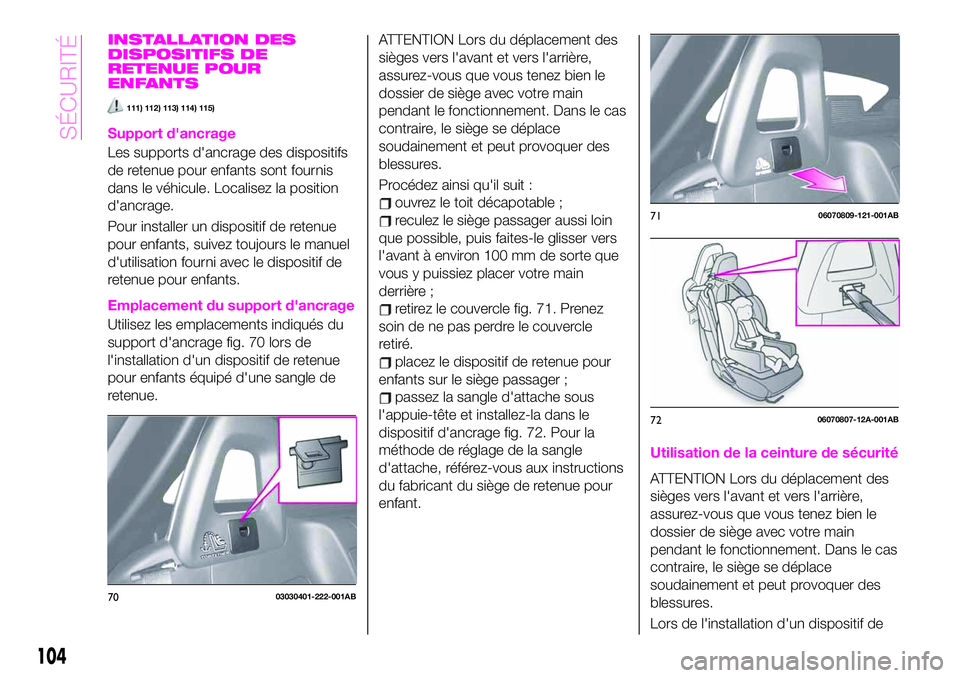

INSTALLATION DES
DISPOSITIFS DE
RETENUE POUR
ENFANTS
111) 112) 113) 114) 115)
Support d'ancrage
Les supports d'ancrage des dispositifs
de retenue pour enfants sont fournis
dans le véhicule. Localisez la position
d'ancrage.
Pour installer un dispositif de retenue
pour enfants, suivez toujours le manuel
d'utilisation fourni avec le dispositif de
retenue pour enfants.
Emplacement du support d'ancrage
Utilisez les emplacements indiqués du
support d'ancrage fig. 70 lors de
l'installation d'un dispositif de retenue
pour enfants équipé d'une sangle de
retenue.
ATTENTION Lors du déplacement des
sièges vers l'avant et vers l'arrière,
assurez-vous que vous tenez bien le
dossier de siège avec votre main
pendant le fonctionnement. Dans le cas
contraire, le siège se déplace
soudainement et peut provoquer des
blessures.
Procédez ainsi qu'il suit :
ouvrez le toit décapotable ;
reculez le siège passager aussi loin
que possible, puis faites-le glisser vers
l'avant à environ 100 mm de sorte que
vous y puissiez placer votre main
derrière ;
retirez le couvercle fig. 71. Prenez
soin de ne pas perdre le couvercle
retiré.
placez le dispositif de retenue pour
enfants sur le siège passager ;
passez la sangle d'attache sous
l'appuie-tête et installez-la dans le
dispositif d'ancrage fig. 72. Pour la
méthode de réglage de la sangle
d'attache, référez-vous aux instructions
du fabricant du siège de retenue pour
enfant.
Utilisation de la ceinture de sécurité
ATTENTION Lors du déplacement des
sièges vers l'avant et vers l'arrière,
assurez-vous que vous tenez bien le
dossier de siège avec votre main
pendant le fonctionnement. Dans le cas
contraire, le siège se déplace
soudainement et peut provoquer des
blessures.
Lors de l'installation d'un dispositif de
7003030401-222-001AB
7106070809-121-001AB
7206070807-12A-001AB
104
SÉCURITÉ

retenue pour enfants, suivez les
instructions d'installation fournies avec
le produit.
En outre, ouvrez le toit décapotable et
reculez le siège aussi loin que possible,
rabattez le dossier de siège autant que
possible.
Utilisation du système de fixation
ISOFIX
ATTENTION Lors du déplacement des
sièges vers l'avant et vers l'arrière,
assurez-vous que vous tenez bien le
dossier de siège avec votre main
pendant le fonctionnement. Dans le cas
contraire, le siège se déplace
soudainement et peut provoquer des
blessures.
Procédez ainsi qu'il suit :
ouvrez le toit décapotable ;
assurez-vous que le contact est
coupé ;
reculez le siège passager aussi loin
que possible. Il peut être nécessaire de
déplacer légèrement le siège vers
l'avant et d'incliner le dossier du siège,
afin de faciliter le montage des
systèmes de retenue pour enfants.
Assurez-vous que le dossier du siège
est solidement verrouillé en le poussant
vers l'arrière jusqu'à ce qu'il soit
complètement verrouillé.
Étendez légèrement la zone située
entre le fond du siège et le dossier dusiège pour vérifier les emplacements du
système de fixation ISOFIX.
ATTENTION Les marquages au-dessus
des systèmes de fixation ISOFIX
indiquent leurs emplacements pour la
fixation d'un dispositif de retenue pour
enfants.
Fixez le dispositif de retenue pour
enfants à l'aide du système de fixation
ISOFIX, en suivant les instructions du
fabricant ;
mettez le contact sur ON et
assurez-vous que le voyant de
désactivation OFF de l’airbag passager
fig. 74 s'allume après l'installation du
dispositif de retenue pour enfants sur le
siège passager (consultez la section
intitulée « Voyants de désactivation de
l’airbag passager »). Si le voyant de
désactivation OFF de l’airbag passager
ne s'allume pas, retirez le dispositif de
retenue pour enfants, mettez le contactsur OFF, et puis réinstallez le dispositif
de retenue pour enfant ;
si votre dispositif de retenue pour
enfants a été fourni avec une sangle de
retenue, cela signifie probablement qu'il
est très important de le fixer
correctement pour la sécurité des
enfants. Suivez attentivement les
instructions du fabricant du dispositif de
retenue pour enfants lors de
l'installation des sangles de retenue.
7306070808-12A-001AB
7406070432-121-001AB
105

ATTENTION
94)Utilisez un dispositif de retenue pour
enfants de dimension appropriée. Pour
assurer une protection efficace en cas
d'accident et d'arrêt brusque, un enfant
doit être correctement retenu par une
ceinture de sécurité ou un dispositif de
retenue pour enfants en fonction de l'âge
et de la taille. Sinon, l'enfant pourrait se
blesser gravement ou mourir dans un
accident.
95)Suivez les instructions du fabricant et
maintenez le dispositif de retenue pour
enfant toujours attaché. La mauvaise
fixation de ce dispositif est dangereuse. En
cas d'arrêt brusque ou de collision, il peut
se déplacer, entraînant des blessures ou la
mort chez l'enfant ou d'autres occupants.
Assurez-vous que chaque dispositif de
retenue pour enfants est bien sécurisé en
place selon les instructions du fabricant du
dispositif de retenue pour enfants. Lorsque
vous ne l'utilisez pas, retirez-le du véhicule
ou attachez-le à un siège à l'aide d'une
ceinture de sécurité. Vous pouvez aussi le
verrouiller aux deux systèmes de fixation
ISOFIX et y attacher le dispositif d'encrage
correspondant.96)Sécurisez toujours un dispositif de
retenue pour enfants de manière adéquate.
Il est extrêmement dangereux de tenir un
enfant dans vos mains lorsque le véhicule
est en déplacement. Indépendamment de
sa force supposée, une personne n'est
pas en mesure de retenir un enfant en cas
d'arrêt brusque ou de collision, situations
qui peuvent entraîner des blessures
graves, voire la mort tant chez l'enfant que
chez les autres occupants. Même en cas
d'accident modéré, l'enfant pourrait être
exposé aux forces de l'airbag qui
pourraient entraîner des blessures ou la
mort chez l'enfant, ou l'enfant peut se
briser contre un adulte, entraînant des
blessures chez les deux.
97)Assurez-vous toujours que le voyant de
signalisation de désactivation OFF de
l’airbag passager est allumé lorsque vous
utilisez un système de retenue pour enfant.
Faire asseoir un enfant dans un système
de retenue pour enfants installé sur le siège
passager avec le voyant de signalisation de
désactivation OFF de l’airbag passager
non allumé est dangereux. En cas
d'accident, un airbag peut se gonfler et
causer des blessures graves, voire
mortelles, à l'enfant assis sur le système de
retenue pour enfants. Assurez-vous
toujours que le voyant de désactivation
OFF de l’airbag passager est allumé.98)Danger extrême ! N'utilisez jamais
utiliser un dispositif de retenue pour
enfants orienté vers l'arrière sur le siège
passager équipé d'un airbag qui risque de
se déployer : N'utilisez JAMAIS un système
de retenue pour enfants orienté dos à la
route sur un siège protégé par un AIRBAG
ACTIF devant. RISQUE DE BLESSURES
GRAVES, VOIRE MORTELLES POUR
L'ENFANT. Les véhicules avec airbag côté
passagers sont munis d'une étiquette de
mise en garde sur le pare-soleil passager
(voir « Airbag frontal passager et systèmes
de retenue pour enfants »). Cette étiquette
d’avertissement est fixée conformément
aux réglementations en vigueur.
99)Même en cas de collision mineure, le
système de retenue pour enfants peut être
heurté par un airbag qui se déploie, et
brutalement déplacé vers l'arrière, ce qui
peut entraîner des blessures graves pour
l'enfant, voire sa mort. Si votre véhicule est
équipé d'un système de classification
d'occupants, assurez-vous toujours que
l'indicateur de désactivation OFF de
l'airbag passager est allumé, lorsque vous
installez un système de retenue pour
enfants orienté dos à la route sur le siège
passager.
100)Avant d'installer un enfant sur le siège
passager, reculez le plus possible ce siège.
La position arrière extrême peut ne pas
être appropriée pour l'installation de
certains dispositifs de retenue pour
enfants. En cas de collision, la force d'un
airbag qui se déploie pourrait infliger des
blessures graves à l'enfant, voire le tuer.
Assurez-vous que le voyant de
signalisation de désactivation OFF de
l’airbag passager est allumé.
106
SÉCURITÉ

101)Faire asseoir un enfant dans un
dispositif de retenue pour enfants installé
sur le siège passager est dangereux dans
certaines conditions. Votre véhicule est
équipé d'un capteur de classification
d'occupants. Même avec un capteur de
classification d'occupants, si vous devez
faire asseoir un enfant sur le siège
passager, l'utilisation d'un système de
retenue pour enfant peut, dans certaines
conditions, accroître le risque de voir se
gonfler l'airbag passager, ce qui peut
entraîner des blessures graves pour
l'enfant, voire le tuer. Le voyant de
désactivation OFF de l'airbag passager ne
s'allume pas lorsque vous asseyez un
enfant dans le système de retenue pour
enfant / Des bagages ou tout autre objet
sont placés sur le siège près des enfants
dans le système de retenue pour enfants /
Le siège est lavé / Des liquides se sont
déversés sur le siège / Le siège passager
est déplacé vers l’arrière, ce qui exerce une
pression sur les bagages ou tout autre
objet placés à l’arrière / Des bagages ou
tout autre objet sont placés entre le siège
passager et le siège conducteur / Un
dispositif électrique est situé sur le siège
passager / Un dispositif électrique
supplémentaire, tel un chauffe-siège, est
installé sur la surface du siège passager.102)Ne laissez pas un enfant ou tout autre
personne se pencher au-dessus ou contre
la vitre latérale d'un véhicule avec des
airbags latéraux. Il est dangereux de laisser
toute personne se pencher au-dessus ou
contre la vitre latérale, la zone du siège
passager à partir de laquelle les airbags
latéraux se déploient, même si vous utilisez
un dispositif de retenue pour enfants.
L'impact du gonflement d'un airbag latéral
peut causer de graves blessures ou la mort
d'un enfant mal positionné. En outre,
lorsque vous vous penchez au-dessus ou
contre la portière, vous bloquez les airbags
latéraux et éliminez les avantages d'une
protection supplémentaire. En raison du
déploiement de l'airbag latéral à partir de la
partie épaule externe du siège, ne laissez
pas un enfant se pencher au-dessus ou
contre la vitre latérale même si l'enfant est
installé dans le dispositif de retenue pour
enfants.
103)N'utilisez jamais une ceinture de
sécurité pour plus d'une personne à la fois.
L'utilisation d'une ceinture de sécurité pour
plus d'une personne à la fois est
dangereuse. Une ceinture de sécurité
utilisée de cette façon ne propage
correctement la force du choc et les deux
passagers peuvent être écrasés ensemble
et gravement blessés voire tués. N'utilisez
jamais une ceinture de sécurité pour plus
d'une personne à la fois et manipulez
toujours le véhicule avec chaque passager
correctement attaché.104)Utilisez la sangle de retenue et le
dispositif d'ancrage uniquement pour le
dispositif de retenue pour enfants. Les
points d'ancrage du système de retenue
pour enfants sont conçus uniquement pour
résister aux charges imposées par des
systèmes de retenue pour enfants
correctement installés. Ne les utilisez
jamais pour les ceintures de sécurité pour
adultes, des harnais ou pour fixer d'autres
éléments ou équipements au véhicule.
105)Installez toujours le siège pour enfants
orienté vers l'arrière dans la position
adéquate. Il est dangereux d'installer un
siège pour enfants orienté dos à la route
sans avoir consulté au préalable le tableau
de « Adaptation du système de retenue
pour enfants à diverses positions ». Un
siège pour enfants orienté dos à la route et
installé dans la mauvaise position ne peut
être correctement fixé. En cas de collision,
l'enfant peut heurter un objet ou une
personne dans le véhicule et être
gravement blessé voire tué.
106)Installez toujours un siège junior dans
la position adéquate. Il est dangereux
d'installer un siège junior sans avoir
consulté au préalable le tableau de
« Adaptation du dispositif de retenue pour
enfants à diverses positions ». Un siège
junior installé dans la mauvaise position ne
peut être correctement fixé. En cas de
collision, l'enfant peut heurter un objet ou
une personne dans le véhicule et être
gravement blessé voire tué.
107

107)Installez toujours un siège bébé dans
la position adéquate. Il est dangereux
d'installer un siège bébé sans avoir
consulté au préalable le tableau
« Adaptation du dispositif de retenue pour
enfants à diverses positions ». Un siège
bébé installé dans la mauvaise position ne
peut être correctement fixé. En cas de
collision, l'enfant peut heurter un objet ou
une personne dans le véhicule et être
gravement blessé voire tué.
108)N'utilisez jamais utiliser un dispositif
de retenue pour enfants orienté vers
l'arrière sur le siège passager protégé par
un airbag. Danger extrême ! N'utilisez
jamais utiliser un système de retenue pour
enfants orienté dos à la route sur un siège
protégé par un airbag situé à l'avant ! Le
système de retenue pour enfants peut être
heurté par l'airbag qui s'est déployé et
déplacé de sa position. L'enfant installé
dans le dispositif de retenue pour enfants à
ce moment, peut être gravement blessé ou
tué. Si votre véhicule est équipé d'un
système de classification de l’occupant du
siège passager, assurez-vous toujours que
le voyant de désactivation OFF de l’airbag
passager s'allume, si l'installation d'un
dispositif de retenue pour enfants orienté
vers l'arrière sur le siège passager est
inévitable.109)N'installez jamais un siège pour
enfants orienté vers l'avant dans la
mauvaise position : Il est dangereux
d'installer un siège pour enfants orienté
vers l'avant sans avoir d'abord consulté le
tableau de « Adaptation du système de
retenue pour enfants à diverses positions ».
Un siège pour enfants orienté vers l'avant
et installé dans la mauvaise position ne
peut être correctement fixé. En cas de
collision, l'enfant peut heurter un objet ou
une personne dans le véhicule et être
gravement blessé voire tué. Assurez-vous
que le voyant de signalisation de
désactivation OFF de l’airbag passager est
allumé.
110)Avant d'installer un enfant sur le siège
passager, reculez le plus possible ce
siège : En cas de collision, la force d'un
airbag qui se déploie pourrait infliger des
blessures graves à l'enfant, voire le tuer.
Assurez-vous que le voyant de
signalisation de désactivation OFF de
l’airbag passager est allumé.
111)Reliez toujours correctement la sangle
d'attache au dispositif d'ancrage. Il est
dangereux de le faire de manière
incorrecte. En cas de choc, la sangle
d'ancrage peut se détacher et desserrer le
système de retenue pour enfants. Le
déplacement du système de retenue pour
enfants peut entraîner la mort ou des
blessures chez l'enfant.112)Faites toujours passer la sangle
d'ancrage entre l'appuie-tête et le dossier.
Il est dangereux de la faire passer
au-dessus de l'appuie-tête. En cas de
choc, la sangle d'ancrage peut glisser de
l'appuie-tête et desserrer le système de
retenue pour enfants. Le déplacement du
système de retenue pour enfants peut
alors entraîner la mort ou des blessures
chez l'enfant.
113)Suivez les instructions du fabricant
lors de l'utilisation du système de retenue
pour enfants. La mauvaise fixation de ce
dispositif est dangereuse. En cas d'arrêt
brusque ou de collision, il peut se déplacer,
entraînant des blessures ou la mort chez
l'enfant ou d'autres occupants.
Assurez-vous que le système de retenue
pour enfants est fixé conformément aux
instructions du fabricant.
114)Assurez-vous que le système de
retenue pour enfants est bien fixé. Un
système de retenue pour enfants mal fixé
est dangereux. En cas d'arrêt brusque ou
de choc, il peut se convertir en projectile et
heurter un passager, provoquant des
blessures graves. Lorsque vous ne l'utilisez
pas, retirez-le du véhicule et mettez-le dans
le coffre ou du moins, assurez-vous qu'il
est solidement attaché aux systèmes de
fixation ISOFIX.
108
SÉCURITÉ
