SÉCURITÉ
Le présent chapitre de ce Manuel est
extrêmement important : il décrit les
systèmes de sécurité dont le véhicule
est équipé et vous fournit des
instructions pour les utiliser
correctement.SYSTÈMES DE SÉCURITÉ ACTIVE .80
SYSTÈMES DE CONDUITE
AUXILIAIRES................85
SYSTÈMES DE PROTECTION DES
PASSAGERS................90
CEINTURES DE SÉCURITÉ......90
SYSTÈME SBA (Alerte de ceinture de
sécurité)...................93
SYSTÈMES DE PRÉTENSIONNEUR DE
CEINTURE DE SÉCURITÉ ET DE
LIMITATION DE LA CHARGE......94
PRÉCAUTIONS DE RETENUE POUR
ENFANTS..................96
SYSTÈME DE RETENUE
SUPPLÉMENTAIRE (SRS) -
AIRBAG..................109
ENREGISTREMENT DE
DONNÉES DU VÉHICULE.......125
SURVEILLANCE CONSTANTE. . . .125
79

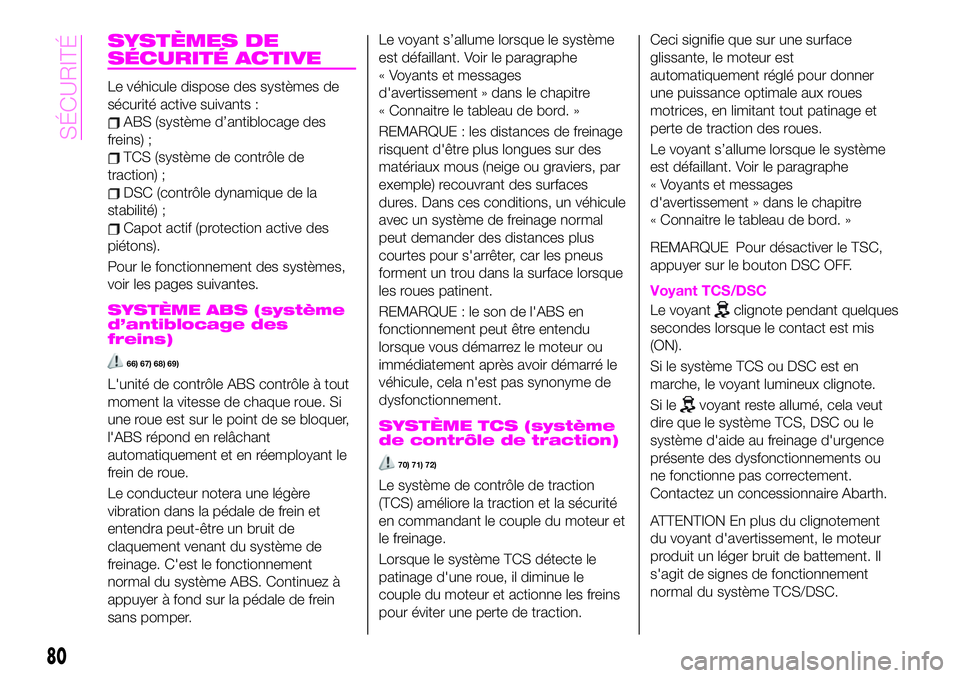

SYSTÈMES DE
SÉCURITÉ ACTIVE
Le véhicule dispose des systèmes de
sécurité active suivants :
ABS (système d’antiblocage des
freins) ;
TCS (système de contrôle de
traction) ;
DSC (contrôle dynamique de la
stabilité) ;
Capot actif (protection active des
piétons).
Pour le fonctionnement des systèmes,
voir les pages suivantes.
SYSTÈME ABS (système
d’antiblocage des
freins)
66) 67) 68) 69)
L'unité de contrôle ABS contrôle à tout
moment la vitesse de chaque roue. Si
une roue est sur le point de se bloquer,
l'ABS répond en relâchant
automatiquement et en réemployant le
frein de roue.
Le conducteur notera une légère
vibration dans la pédale de frein et
entendra peut-être un bruit de
claquement venant du système de
freinage. C'est le fonctionnement
normal du système ABS. Continuez à
appuyer à fond sur la pédale de frein
sans pomper.Le voyant s’allume lorsque le système
est défaillant. Voir le paragraphe
« Voyants et messages
d'avertissement » dans le chapitre
« Connaitre le tableau de bord. »
REMARQUE : les distances de freinage
risquent d'être plus longues sur des
matériaux mous (neige ou graviers, par
exemple) recouvrant des surfaces
dures. Dans ces conditions, un véhicule
avec un système de freinage normal
peut demander des distances plus
courtes pour s'arrêter, car les pneus
forment un trou dans la surface lorsque
les roues patinent.
REMARQUE : le son de l'ABS en
fonctionnement peut être entendu
lorsque vous démarrez le moteur ou
immédiatement après avoir démarré le
véhicule, cela n'est pas synonyme de
dysfonctionnement.
SYSTÈME TCS (système
de contrôle de traction)
70) 71) 72)
Le système de contrôle de traction
(TCS) améliore la traction et la sécurité
en commandant le couple du moteur et
le freinage.
Lorsque le système TCS détecte le
patinage d'une roue, il diminue le
couple du moteur et actionne les freins
pour éviter une perte de traction.Ceci signifie que sur une surface
glissante, le moteur est
automatiquement réglé pour donner
une puissance optimale aux roues
motrices, en limitant tout patinage et
perte de traction des roues.
Le voyant s’allume lorsque le système
est défaillant. Voir le paragraphe
« Voyants et messages
d'avertissement » dans le chapitre
« Connaitre le tableau de bord. »
REMARQUE Pour désactiver le TSC,
appuyer sur le bouton DSC OFF.
Voyant TCS/DSC
Le voyantclignote pendant quelques
secondes lorsque le contact est mis
(ON).
Si le système TCS ou DSC est en
marche, le voyant lumineux clignote.
Si le
voyant reste allumé, cela veut
dire que le système TCS, DSC ou le
système d'aide au freinage d'urgence
présente des dysfonctionnements ou
ne fonctionne pas correctement.
Contactez un concessionnaire Abarth.
ATTENTION En plus du clignotement
du voyant d'avertissement, le moteur
produit un léger bruit de battement. Il
s'agit de signes de fonctionnement
normal du système TCS/DSC.
80
SÉCURITÉ

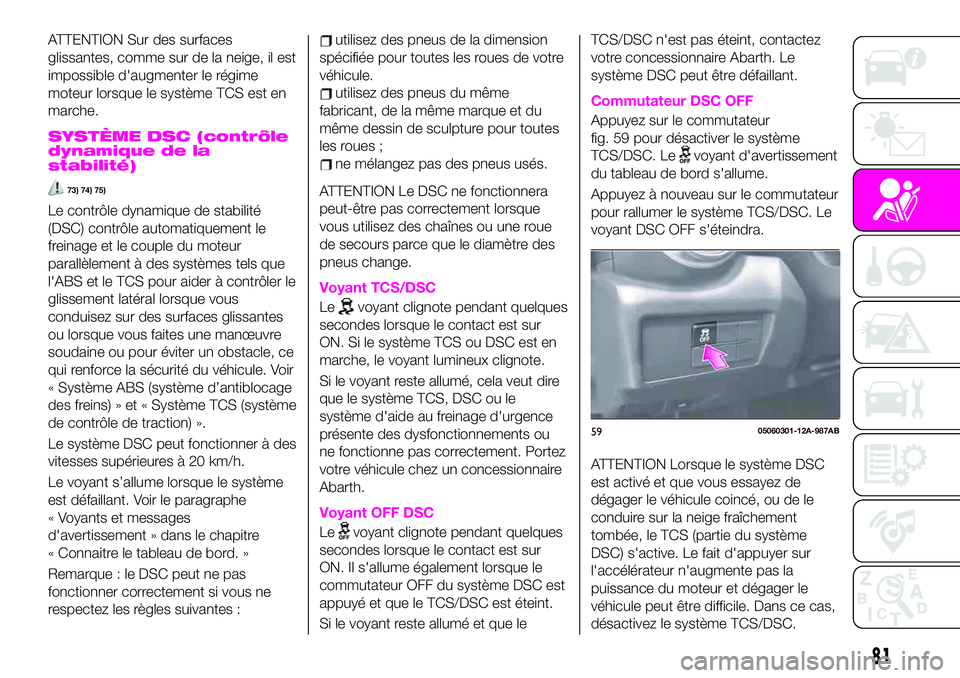

ATTENTION Sur des surfaces
glissantes, comme sur de la neige, il est
impossible d'augmenter le régime
moteur lorsque le système TCS est en
marche.
SYSTÈME DSC (contrôle
dynamique de la
stabilité)
73) 74) 75)
Le contrôle dynamique de stabilité
(DSC) contrôle automatiquement le
freinage et le couple du moteur
parallèlement à des systèmes tels que
l'ABS et le TCS pour aider à contrôler le
glissement latéral lorsque vous
conduisez sur des surfaces glissantes
ou lorsque vous faites une manœuvre
soudaine ou pour éviter un obstacle, ce
qui renforce la sécurité du véhicule. Voir
« Système ABS (système d’antiblocage
des freins) » et « Système TCS (système
de contrôle de traction) ».
Le système DSC peut fonctionner à des
vitesses supérieures à 20 km/h.
Le voyant s’allume lorsque le système
est défaillant. Voir le paragraphe
« Voyants et messages
d'avertissement » dans le chapitre
« Connaitre le tableau de bord. »
Remarque : le DSC peut ne pas
fonctionner correctement si vous ne
respectez les règles suivantes :
utilisez des pneus de la dimension
spécifiée pour toutes les roues de votre
véhicule.
utilisez des pneus du même
fabricant, de la même marque et du
même dessin de sculpture pour toutes
les roues ;
ne mélangez pas des pneus usés.
ATTENTION Le DSC ne fonctionnera
peut-être pas correctement lorsque
vous utilisez des chaînes ou une roue
de secours parce que le diamètre des
pneus change.
Voyant TCS/DSC
Levoyant clignote pendant quelques
secondes lorsque le contact est sur
ON. Si le système TCS ou DSC est en
marche, le voyant lumineux clignote.
Si le voyant reste allumé, cela veut dire
que le système TCS, DSC ou le
système d'aide au freinage d'urgence
présente des dysfonctionnements ou
ne fonctionne pas correctement. Portez
votre véhicule chez un concessionnaire
Abarth.
Voyant OFF DSC
Levoyant clignote pendant quelques
secondes lorsque le contact est sur
ON. Il s'allume également lorsque le
commutateur OFF du système DSC est
appuyé et que le TCS/DSC est éteint.
Si le voyant reste allumé et que leTCS/DSC n'est pas éteint, contactez
votre concessionnaire Abarth. Le
système DSC peut être défaillant.
Commutateur DSC OFF
Appuyez sur le commutateur
fig. 59 pour désactiver le système
TCS/DSC. Le
voyant d'avertissement
du tableau de bord s'allume.
Appuyez à nouveau sur le commutateur
pour rallumer le système TCS/DSC. Le
voyant DSC OFF s'éteindra.
ATTENTION Lorsque le système DSC
est activé et que vous essayez de
dégager le véhicule coincé, ou de le
conduire sur la neige fraîchement
tombée, le TCS (partie du système
DSC) s'active. Le fait d'appuyer sur
l'accélérateur n'augmente pas la
puissance du moteur et dégager le
véhicule peut être difficile. Dans ce cas,
désactivez le système TCS/DSC.
5905060301-12A-987AB
81

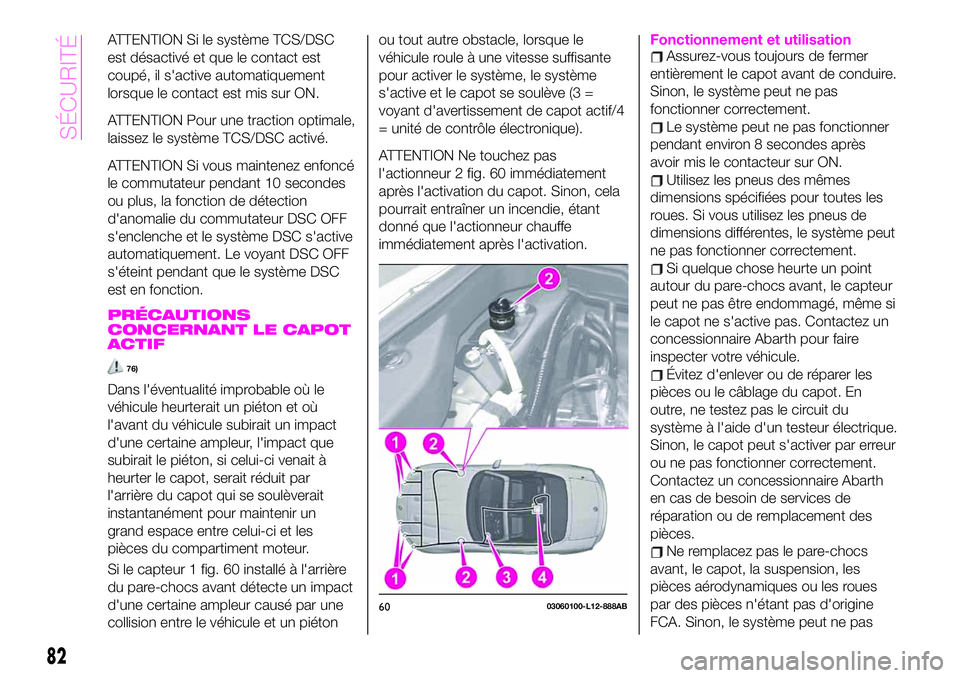

ATTENTION Si le système TCS/DSC
est désactivé et que le contact est
coupé, il s'active automatiquement
lorsque le contact est mis sur ON.
ATTENTION Pour une traction optimale,
laissez le système TCS/DSC activé.
ATTENTION Si vous maintenez enfoncé
le commutateur pendant 10 secondes
ou plus, la fonction de détection
d'anomalie du commutateur DSC OFF
s'enclenche et le système DSC s'active
automatiquement. Le voyant DSC OFF
s'éteint pendant que le système DSC
est en fonction.
PRÉCAUTIONS
CONCERNANT LE CAPOT
ACTIF
76)
Dans l'éventualité improbable où le
véhicule heurterait un piéton et où
l'avant du véhicule subirait un impact
d'une certaine ampleur, l'impact que
subirait le piéton, si celui-ci venait à
heurter le capot, serait réduit par
l'arrière du capot qui se soulèverait
instantanément pour maintenir un
grand espace entre celui-ci et les
pièces du compartiment moteur.
Si le capteur 1 fig. 60 installé à l'arrière
du pare-chocs avant détecte un impact
d'une certaine ampleur causé par une
collision entre le véhicule et un piétonou tout autre obstacle, lorsque le
véhicule roule à une vitesse suffisante
pour activer le système, le système
s'active et le capot se soulève (3 =
voyant d'avertissement de capot actif/4
= unité de contrôle électronique).
ATTENTION Ne touchez pas
l'actionneur 2 fig. 60 immédiatement
après l'activation du capot. Sinon, cela
pourrait entraîner un incendie, étant
donné que l'actionneur chauffe
immédiatement après l'activation.
Fonctionnement et utilisationAssurez-vous toujours de fermer
entièrement le capot avant de conduire.
Sinon, le système peut ne pas
fonctionner correctement.
Le système peut ne pas fonctionner
pendant environ 8 secondes après
avoir mis le contacteur sur ON.
Utilisez les pneus des mêmes
dimensions spécifiées pour toutes les
roues. Si vous utilisez les pneus de
dimensions différentes, le système peut
ne pas fonctionner correctement.
Si quelque chose heurte un point
autour du pare-chocs avant, le capteur
peut ne pas être endommagé, même si
le capot ne s'active pas. Contactez un
concessionnaire Abarth pour faire
inspecter votre véhicule.
Évitez d'enlever ou de réparer les
pièces ou le câblage du capot. En
outre, ne testez pas le circuit du
système à l'aide d'un testeur électrique.
Sinon, le capot peut s'activer par erreur
ou ne pas fonctionner correctement.
Contactez un concessionnaire Abarth
en cas de besoin de services de
réparation ou de remplacement des
pièces.
Ne remplacez pas le pare-chocs
avant, le capot, la suspension, les
pièces aérodynamiques ou les roues
par des pièces n'étant pas d'origine
FCA. Sinon, le système peut ne pas
6003060100-L12-888AB
82
SÉCURITÉ

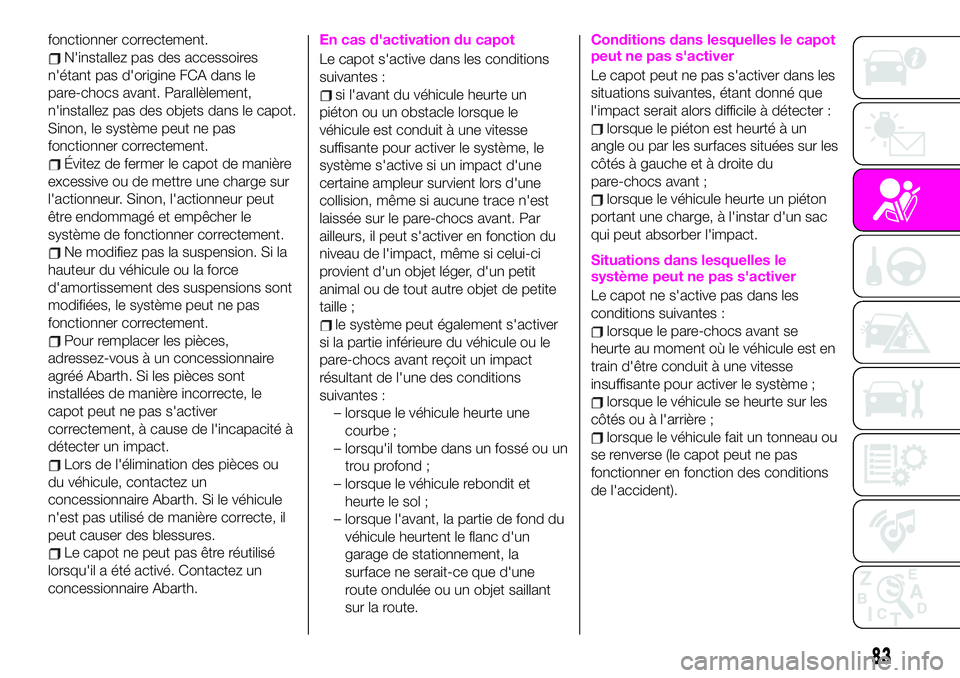

fonctionner correctement.
N'installez pas des accessoires
n'étant pas d'origine FCA dans le
pare-chocs avant. Parallèlement,
n'installez pas des objets dans le capot.
Sinon, le système peut ne pas
fonctionner correctement.
Évitez de fermer le capot de manière
excessive ou de mettre une charge sur
l'actionneur. Sinon, l'actionneur peut
être endommagé et empêcher le
système de fonctionner correctement.
Ne modifiez pas la suspension. Si la
hauteur du véhicule ou la force
d'amortissement des suspensions sont
modifiées, le système peut ne pas
fonctionner correctement.
Pour remplacer les pièces,
adressez-vous à un concessionnaire
agréé Abarth. Si les pièces sont
installées de manière incorrecte, le
capot peut ne pas s'activer
correctement, à cause de l'incapacité à
détecter un impact.
Lors de l'élimination des pièces ou
du véhicule, contactez un
concessionnaire Abarth. Si le véhicule
n'est pas utilisé de manière correcte, il
peut causer des blessures.
Le capot ne peut pas être réutilisé
lorsqu'il a été activé. Contactez un
concessionnaire Abarth.
En cas d'activation du capot
Le capot s'active dans les conditions
suivantes :
si l'avant du véhicule heurte un
piéton ou un obstacle lorsque le
véhicule est conduit à une vitesse
suffisante pour activer le système, le
système s'active si un impact d'une
certaine ampleur survient lors d'une
collision, même si aucune trace n'est
laissée sur le pare-chocs avant. Par
ailleurs, il peut s'activer en fonction du
niveau de l'impact, même si celui-ci
provient d'un objet léger, d'un petit
animal ou de tout autre objet de petite
taille ;
le système peut également s'activer
si la partie inférieure du véhicule ou le
pare-chocs avant reçoit un impact
résultant de l'une des conditions
suivantes :
– lorsque le véhicule heurte une
courbe ;
– lorsqu'il tombe dans un fossé ou un
trou profond ;
– lorsque le véhicule rebondit et
heurte le sol ;
– lorsque l'avant, la partie de fond du
véhicule heurtent le flanc d'un
garage de stationnement, la
surface ne serait-ce que d'une
route ondulée ou un objet saillant
sur la route.
Conditions dans lesquelles le capot
peut ne pas s'activer
Le capot peut ne pas s'activer dans les
situations suivantes, étant donné que
l'impact serait alors difficile à détecter :
lorsque le piéton est heurté à un
angle ou par les surfaces situées sur les
côtés à gauche et à droite du
pare-chocs avant ;
lorsque le véhicule heurte un piéton
portant une charge, à l'instar d'un sac
qui peut absorber l'impact.
Situations dans lesquelles le
système peut ne pas s'activer
Le capot ne s'active pas dans les
conditions suivantes :
lorsque le pare-chocs avant se
heurte au moment où le véhicule est en
train d'être conduit à une vitesse
insuffisante pour activer le système ;
lorsque le véhicule se heurte sur les
côtés ou à l'arrière ;
lorsque le véhicule fait un tonneau ou
se renverse (le capot peut ne pas
fonctionner en fonction des conditions
de l'accident).
83

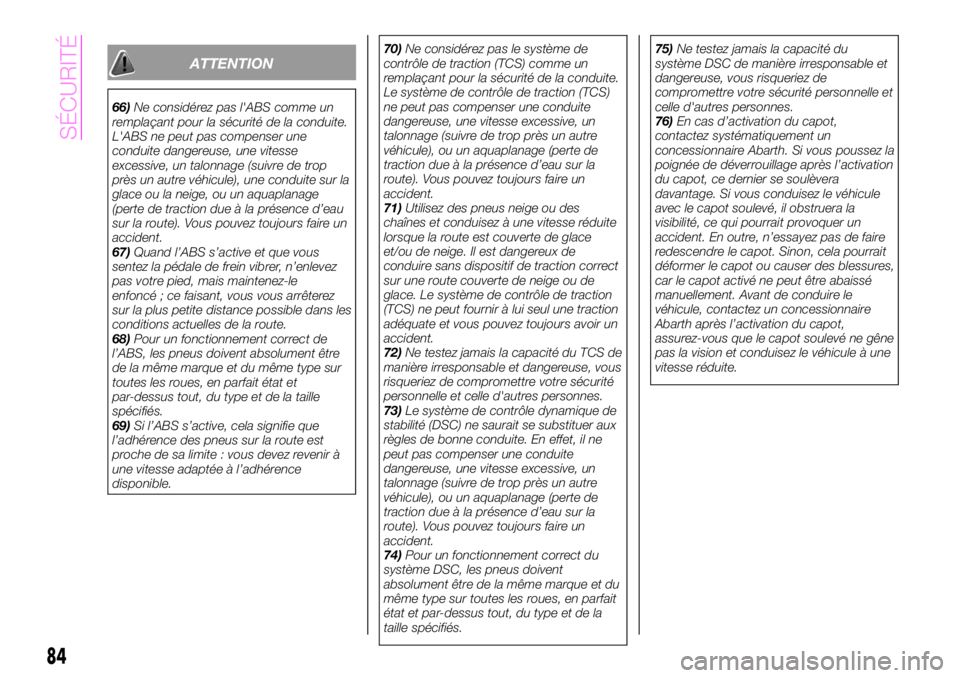

ATTENTION
66)Ne considérez pas l'ABS comme un
remplaçant pour la sécurité de la conduite.
L'ABS ne peut pas compenser une
conduite dangereuse, une vitesse
excessive, un talonnage (suivre de trop
près un autre véhicule), une conduite sur la
glace ou la neige, ou un aquaplanage
(perte de traction due à la présence d’eau
sur la route). Vous pouvez toujours faire un
accident.
67)Quand l’ABS s’active et que vous
sentez la pédale de frein vibrer, n’enlevez
pas votre pied, mais maintenez-le
enfoncé ; ce faisant, vous vous arrêterez
sur la plus petite distance possible dans les
conditions actuelles de la route.
68)Pour un fonctionnement correct de
l’ABS, les pneus doivent absolument être
de la même marque et du même type sur
toutes les roues, en parfait état et
par-dessus tout, du type et de la taille
spécifiés.
69)Si l’ABS s’active, cela signifie que
l’adhérence des pneus sur la route est
proche de sa limite : vous devez revenir à
une vitesse adaptée à l’adhérence
disponible.70)Ne considérez pas le système de
contrôle de traction (TCS) comme un
remplaçant pour la sécurité de la conduite.
Le système de contrôle de traction (TCS)
ne peut pas compenser une conduite
dangereuse, une vitesse excessive, un
talonnage (suivre de trop près un autre
véhicule), ou un aquaplanage (perte de
traction due à la présence d’eau sur la
route). Vous pouvez toujours faire un
accident.
71)Utilisez des pneus neige ou des
chaînes et conduisez à une vitesse réduite
lorsque la route est couverte de glace
et/ou de neige. Il est dangereux de
conduire sans dispositif de traction correct
sur une route couverte de neige ou de
glace. Le système de contrôle de traction
(TCS) ne peut fournir à lui seul une traction
adéquate et vous pouvez toujours avoir un
accident.
72)Ne testez jamais la capacité du TCS de
manière irresponsable et dangereuse, vous
risqueriez de compromettre votre sécurité
personnelle et celle d'autres personnes.
73)Le système de contrôle dynamique de
stabilité (DSC) ne saurait se substituer aux
règles de bonne conduite. En effet, il ne
peut pas compenser une conduite
dangereuse, une vitesse excessive, un
talonnage (suivre de trop près un autre
véhicule), ou un aquaplanage (perte de
traction due à la présence d’eau sur la
route). Vous pouvez toujours faire un
accident.
74)Pour un fonctionnement correct du
système DSC, les pneus doivent
absolument être de la même marque et du
même type sur toutes les roues, en parfait
état et par-dessus tout, du type et de la
taille spécifiés.75)Ne testez jamais la capacité du
système DSC de manière irresponsable et
dangereuse, vous risqueriez de
compromettre votre sécurité personnelle et
celle d'autres personnes.
76)En cas d’activation du capot,
contactez systématiquement un
concessionnaire Abarth. Si vous poussez la
poignée de déverrouillage après l’activation
du capot, ce dernier se soulèvera
davantage. Si vous conduisez le véhicule
avec le capot soulevé, il obstruera la
visibilité, ce qui pourrait provoquer un
accident. En outre, n’essayez pas de faire
redescendre le capot. Sinon, cela pourrait
déformer le capot ou causer des blessures,
car le capot activé ne peut être abaissé
manuellement. Avant de conduire le
véhicule, contactez un concessionnaire
Abarth après l’activation du capot,
assurez-vous que le capot soulevé ne gêne
pas la vision et conduisez le véhicule à une
vitesse réduite.
84

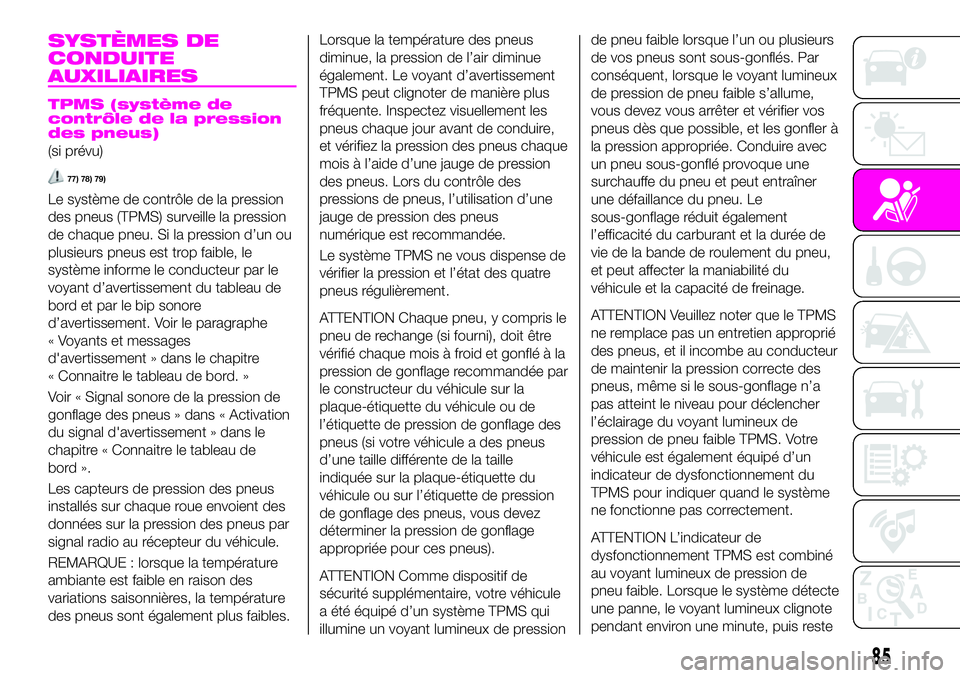

SÉCURITÉ

SYSTÈMES DE
CONDUITE
AUXILIAIRES
TPMS (système de
contrôle de la pression
des pneus)
(si prévu)
77) 78) 79)
Le système de contrôle de la pression
des pneus (TPMS) surveille la pression
de chaque pneu. Si la pression d’un ou
plusieurs pneus est trop faible, le
système informe le conducteur par le
voyant d’avertissement du tableau de
bord et par le bip sonore
d’avertissement. Voir le paragraphe
« Voyants et messages
d'avertissement » dans le chapitre
« Connaitre le tableau de bord. »
Voir « Signal sonore de la pression de
gonflage des pneus » dans « Activation
du signal d'avertissement » dans le
chapitre « Connaitre le tableau de
bord ».
Les capteurs de pression des pneus
installés sur chaque roue envoient des
données sur la pression des pneus par
signal radio au récepteur du véhicule.
REMARQUE : lorsque la température
ambiante est faible en raison des
variations saisonnières, la température
des pneus sont également plus faibles.Lorsque la température des pneus
diminue, la pression de l’air diminue
également. Le voyant d’avertissement
TPMS peut clignoter de manière plus
fréquente. Inspectez visuellement les
pneus chaque jour avant de conduire,
et vérifiez la pression des pneus chaque
mois à l’aide d’une jauge de pression
des pneus. Lors du contrôle des
pressions de pneus, l’utilisation d’une
jauge de pression des pneus
numérique est recommandée.
Le système TPMS ne vous dispense de
vérifier la pression et l’état des quatre
pneus régulièrement.
ATTENTION Chaque pneu, y compris le
pneu de rechange (si fourni), doit être
vérifié chaque mois à froid et gonflé à la
pression de gonflage recommandée par
le constructeur du véhicule sur la
plaque-étiquette du véhicule ou de
l’étiquette de pression de gonflage des
pneus (si votre véhicule a des pneus
d’une taille différente de la taille
indiquée sur la plaque-étiquette du
véhicule ou sur l’étiquette de pression
de gonflage des pneus, vous devez
déterminer la pression de gonflage
appropriée pour ces pneus).
ATTENTION Comme dispositif de
sécurité supplémentaire, votre véhicule
a été équipé d’un système TPMS qui
illumine un voyant lumineux de pressionde pneu faible lorsque l’un ou plusieurs
de vos pneus sont sous-gonflés. Par
conséquent, lorsque le voyant lumineux
de pression de pneu faible s’allume,
vous devez vous arrêter et vérifier vos
pneus dès que possible, et les gonfler à
la pression appropriée. Conduire avec
un pneu sous-gonflé provoque une
surchauffe du pneu et peut entraîner
une défaillance du pneu. Le
sous-gonflage réduit également
l’efficacité du carburant et la durée de
vie de la bande de roulement du pneu,
et peut affecter la maniabilité du
véhicule et la capacité de freinage.
ATTENTION Veuillez noter que le TPMS
ne remplace pas un entretien approprié
des pneus, et il incombe au conducteur
de maintenir la pression correcte des
pneus, même si le sous-gonflage n’a
pas atteint le niveau pour déclencher
l’éclairage du voyant lumineux de
pression de pneu faible TPMS. Votre
véhicule est également équipé d’un
indicateur de dysfonctionnement du
TPMS pour indiquer quand le système
ne fonctionne pas correctement.
ATTENTION L’indicateur de
dysfonctionnement TPMS est combiné
au voyant lumineux de pression de
pneu faible. Lorsque le système détecte
une panne, le voyant lumineux clignote
pendant environ une minute, puis reste
85

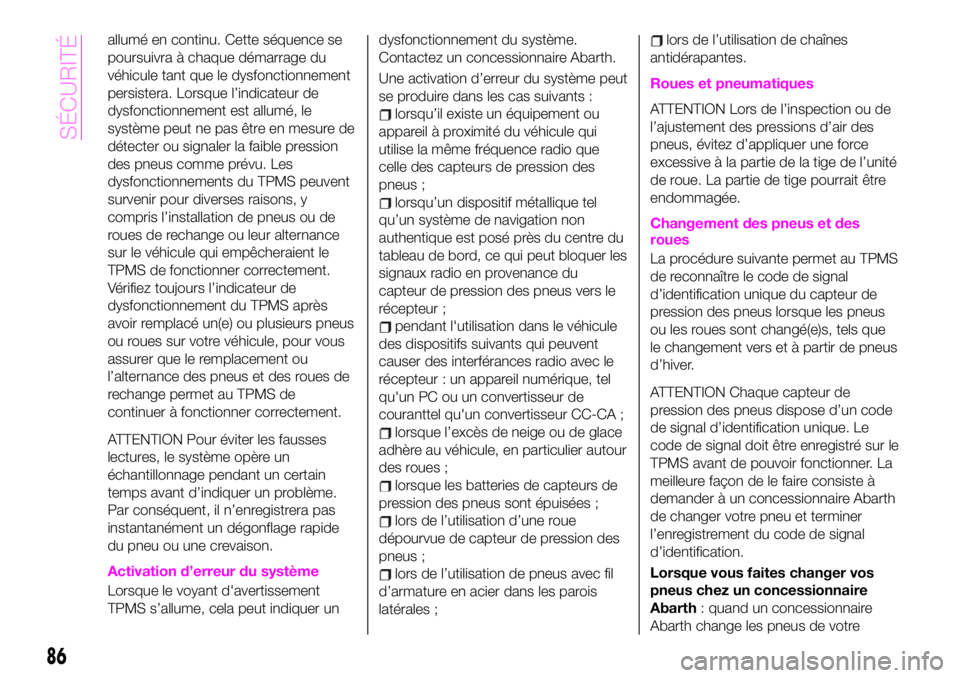

allumé en continu. Cette séquence se
poursuivra à chaque démarrage du
véhicule tant que le dysfonctionnement
persistera. Lorsque l’indicateur de
dysfonctionnement est allumé, le
système peut ne pas être en mesure de
détecter ou signaler la faible pression
des pneus comme prévu. Les
dysfonctionnements du TPMS peuvent
survenir pour diverses raisons, y
compris l’installation de pneus ou de
roues de rechange ou leur alternance
sur le véhicule qui empêcheraient le
TPMS de fonctionner correctement.
Vérifiez toujours l’indicateur de
dysfonctionnement du TPMS après
avoir remplacé un(e) ou plusieurs pneus
ou roues sur votre véhicule, pour vous
assurer que le remplacement ou
l’alternance des pneus et des roues de
rechange permet au TPMS de
continuer à fonctionner correctement.
ATTENTION Pour éviter les fausses
lectures, le système opère un
échantillonnage pendant un certain
temps avant d’indiquer un problème.
Par conséquent, il n’enregistrera pas
instantanément un dégonflage rapide
du pneu ou une crevaison.
Activation d’erreur du système
Lorsque le voyant d'avertissement
TPMS s’allume, cela peut indiquer undysfonctionnement du système.
Contactez un concessionnaire Abarth.
Une activation d’erreur du système peut
se produire dans les cas suivants :
lorsqu’il existe un équipement ou
appareil à proximité du véhicule qui
utilise la même fréquence radio que
celle des capteurs de pression des
pneus ;
lorsqu’un dispositif métallique tel
qu’un système de navigation non
authentique est posé près du centre du
tableau de bord, ce qui peut bloquer les
signaux radio en provenance du
capteur de pression des pneus vers le
récepteur ;
pendant l'utilisation dans le véhicule
des dispositifs suivants qui peuvent
causer des interférances radio avec le
récepteur : un appareil numérique, tel
qu'un PC ou un convertisseur de
couranttel qu'un convertisseur CC-CA ;
lorsque l’excès de neige ou de glace
adhère au véhicule, en particulier autour
des roues ;
lorsque les batteries de capteurs de
pression des pneus sont épuisées ;
lors de l’utilisation d’une roue
dépourvue de capteur de pression des
pneus ;
lors de l’utilisation de pneus avec fil
d’armature en acier dans les parois
latérales ;
lors de l’utilisation de chaînes
antidérapantes.
Roues et pneumatiques
ATTENTION Lors de l’inspection ou de
l’ajustement des pressions d’air des
pneus, évitez d’appliquer une force
excessive à la partie de la tige de l’unité
de roue. La partie de tige pourrait être
endommagée.
Changement des pneus et des
roues
La procédure suivante permet au TPMS
de reconnaître le code de signal
d’identification unique du capteur de
pression des pneus lorsque les pneus
ou les roues sont changé(e)s, tels que
le changement vers et à partir de pneus
d’hiver.
ATTENTION Chaque capteur de
pression des pneus dispose d’un code
de signal d’identification unique. Le
code de signal doit être enregistré sur le
TPMS avant de pouvoir fonctionner. La
meilleure façon de le faire consiste à
demander à un concessionnaire Abarth
de changer votre pneu et terminer
l’enregistrement du code de signal
d’identification.
Lorsque vous faites changer vos
pneus chez un concessionnaire
Abarth: quand un concessionnaire
Abarth change les pneus de votre
86
SÉCURITÉ

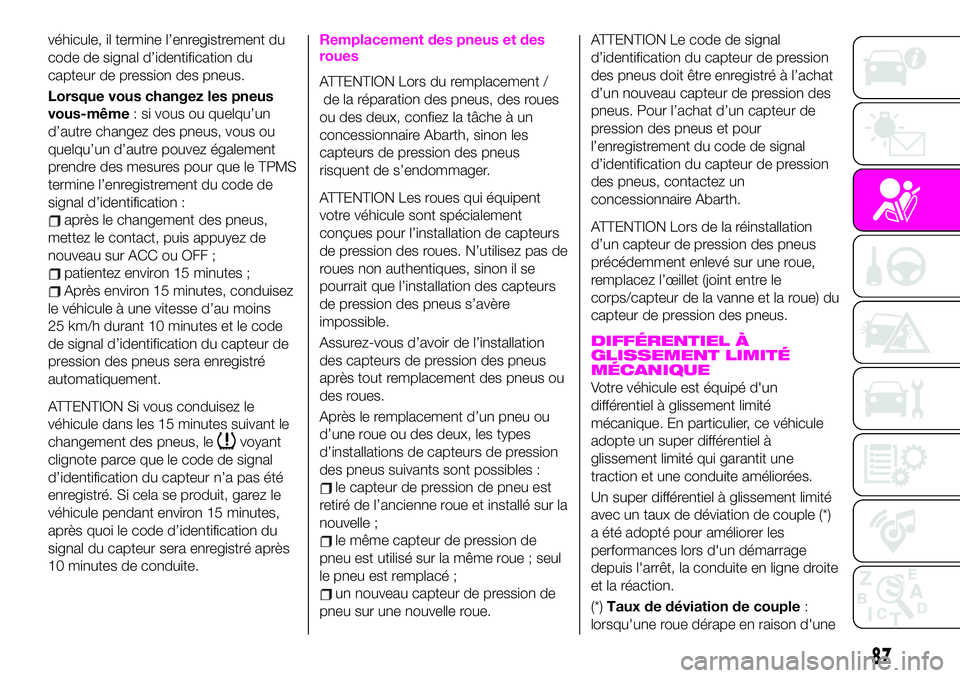

véhicule, il termine l’enregistrement du
code de signal d’identification du
capteur de pression des pneus.
Lorsque vous changez les pneus
vous-même: si vous ou quelqu’un
d’autre changez des pneus, vous ou
quelqu’un d’autre pouvez également
prendre des mesures pour que le TPMS
termine l’enregistrement du code de
signal d’identification :
après le changement des pneus,
mettez le contact, puis appuyez de
nouveau sur ACC ou OFF ;
patientez environ 15 minutes ;
Après environ 15 minutes, conduisez
le véhicule à une vitesse d’au moins
25 km/h durant 10 minutes et le code
de signal d’identification du capteur de
pression des pneus sera enregistré
automatiquement.
ATTENTION Si vous conduisez le
véhicule dans les 15 minutes suivant le
changement des pneus, le
voyant
clignote parce que le code de signal
d’identification du capteur n’a pas été
enregistré. Si cela se produit, garez le
véhicule pendant environ 15 minutes,
après quoi le code d’identification du
signal du capteur sera enregistré après
10 minutes de conduite.
Remplacement des pneus et des
roues
ATTENTION Lors du remplacement /
de la réparation des pneus, des roues
ou des deux, confiez la tâche à un
concessionnaire Abarth, sinon les
capteurs de pression des pneus
risquent de s’endommager.
ATTENTION Les roues qui équipent
votre véhicule sont spécialement
conçues pour l’installation de capteurs
de pression des roues. N’utilisez pas de
roues non authentiques, sinon il se
pourrait que l’installation des capteurs
de pression des pneus s’avère
impossible.
Assurez-vous d’avoir de l’installation
des capteurs de pression des pneus
après tout remplacement des pneus ou
des roues.
Après le remplacement d’un pneu ou
d’une roue ou des deux, les types
d’installations de capteurs de pression
des pneus suivants sont possibles :
le capteur de pression de pneu est
retiré de l’ancienne roue et installé sur la
nouvelle ;
le même capteur de pression de
pneu est utilisé sur la même roue ; seul
le pneu est remplacé ;
un nouveau capteur de pression de
pneu sur une nouvelle roue.
ATTENTION Le code de signal
d’identification du capteur de pression
des pneus doit être enregistré à l’achat
d’un nouveau capteur de pression des
pneus. Pour l’achat d’un capteur de
pression des pneus et pour
l’enregistrement du code de signal
d’identification du capteur de pression
des pneus, contactez un
concessionnaire Abarth.
ATTENTION Lors de la réinstallation
d’un capteur de pression des pneus
précédemment enlevé sur une roue,
remplacez l’œillet (joint entre le
corps/capteur de la vanne et la roue) du
capteur de pression des pneus.
DIFFÉRENTIEL À
GLISSEMENT LIMITÉ
MÉCANIQUE
Votre véhicule est équipé d'un
différentiel à glissement limité
mécanique. En particulier, ce véhicule
adopte un super différentiel à
glissement limité qui garantit une
traction et une conduite améliorées.
Un super différentiel à glissement limité
avec un taux de déviation de couple (*)
a été adopté pour améliorer les
performances lors d'un démarrage
depuis l'arrêt, la conduite en ligne droite
et la réaction.
(*)Taux de déviation de couple:
lorsqu'une roue dérape en raison d'une
87

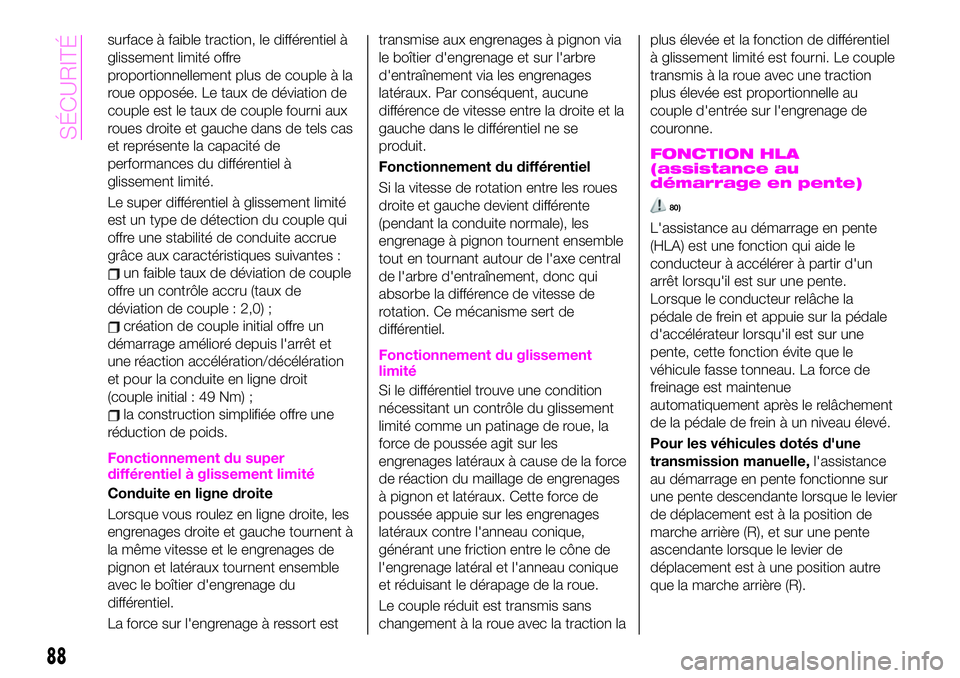

surface à faible traction, le différentiel à
glissement limité offre
proportionnellement plus de couple à la
roue opposée. Le taux de déviation de
couple est le taux de couple fourni aux
roues droite et gauche dans de tels cas
et représente la capacité de
performances du différentiel à
glissement limité.
Le super différentiel à glissement limité
est un type de détection du couple qui
offre une stabilité de conduite accrue
grâce aux caractéristiques suivantes :
un faible taux de déviation de couple
offre un contrôle accru (taux de
déviation de couple : 2,0) ;
création de couple initial offre un
démarrage amélioré depuis l'arrêt et
une réaction accélération/décélération
et pour la conduite en ligne droit
(couple initial : 49 Nm) ;
la construction simplifiée offre une
réduction de poids.
Fonctionnement du super
différentiel à glissement limité
Conduite en ligne droite
Lorsque vous roulez en ligne droite, les
engrenages droite et gauche tournent à
la même vitesse et le engrenages de
pignon et latéraux tournent ensemble
avec le boîtier d'engrenage du
différentiel.
La force sur l'engrenage à ressort esttransmise aux engrenages à pignon via
le boîtier d'engrenage et sur l'arbre
d'entraînement via les engrenages
latéraux. Par conséquent, aucune
différence de vitesse entre la droite et la
gauche dans le différentiel ne se
produit.
Fonctionnement du différentiel
Si la vitesse de rotation entre les roues
droite et gauche devient différente
(pendant la conduite normale), les
engrenage à pignon tournent ensemble
tout en tournant autour de l'axe central
de l'arbre d'entraînement, donc qui
absorbe la différence de vitesse de
rotation. Ce mécanisme sert de
différentiel.
Fonctionnement du glissement
limité
Si le différentiel trouve une condition
nécessitant un contrôle du glissement
limité comme un patinage de roue, la
force de poussée agit sur les
engrenages latéraux à cause de la force
de réaction du maillage de engrenages
à pignon et latéraux. Cette force de
poussée appuie sur les engrenages
latéraux contre l'anneau conique,
générant une friction entre le cône de
l'engrenage latéral et l'anneau conique
et réduisant le dérapage de la roue.
Le couple réduit est transmis sans
changement à la roue avec la traction laplus élevée et la fonction de différentiel
à glissement limité est fourni. Le couple
transmis à la roue avec une traction
plus élevée est proportionnelle au
couple d'entrée sur l'engrenage de
couronne.
FONCTION HLA
(assistance au
démarrage en pente)
80)
L'assistance au démarrage en pente
(HLA) est une fonction qui aide le
conducteur à accélérer à partir d'un
arrêt lorsqu'il est sur une pente.
Lorsque le conducteur relâche la
pédale de frein et appuie sur la pédale
d'accélérateur lorsqu'il est sur une
pente, cette fonction évite que le
véhicule fasse tonneau. La force de
freinage est maintenue
automatiquement après le relâchement
de la pédale de frein à un niveau élevé.
Pour les véhicules dotés d'une
transmission manuelle,l'assistance
au démarrage en pente fonctionne sur
une pente descendante lorsque le levier
de déplacement est à la position de
marche arrière (R), et sur une pente
ascendante lorsque le levier de
déplacement est à une position autre
que la marche arrière (R).
88
SÉCURITÉ
