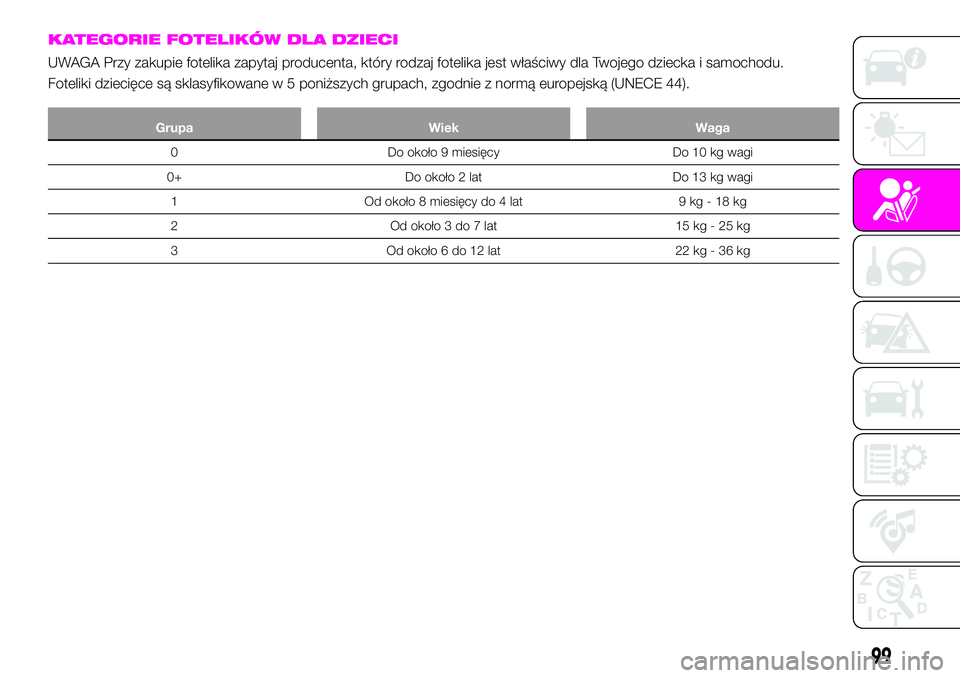

KATEGORIE FOTELIKÓW DLA DZIECI
UWAGA Przy zakupie fotelika zapytaj producenta, który rodzaj fotelika jest właściwy dla Twojego dziecka i samochodu.
Foteliki dziecięce są sklasyfikowane w 5 poniższych grupach, zgodnie z normą europejską (UNECE 44).
Grupa Wiek Waga
0 Do około 9 miesięcy Do 10 kg wagi
0+ Do około 2 lat Do 13 kg wagi
1 Od około 8 miesięcy do 4 lat 9 kg - 18 kg
2 Od około 3 do 7 lat 15 kg - 25 kg
3 Od około 6 do 12 lat 22 kg - 36 kg
99

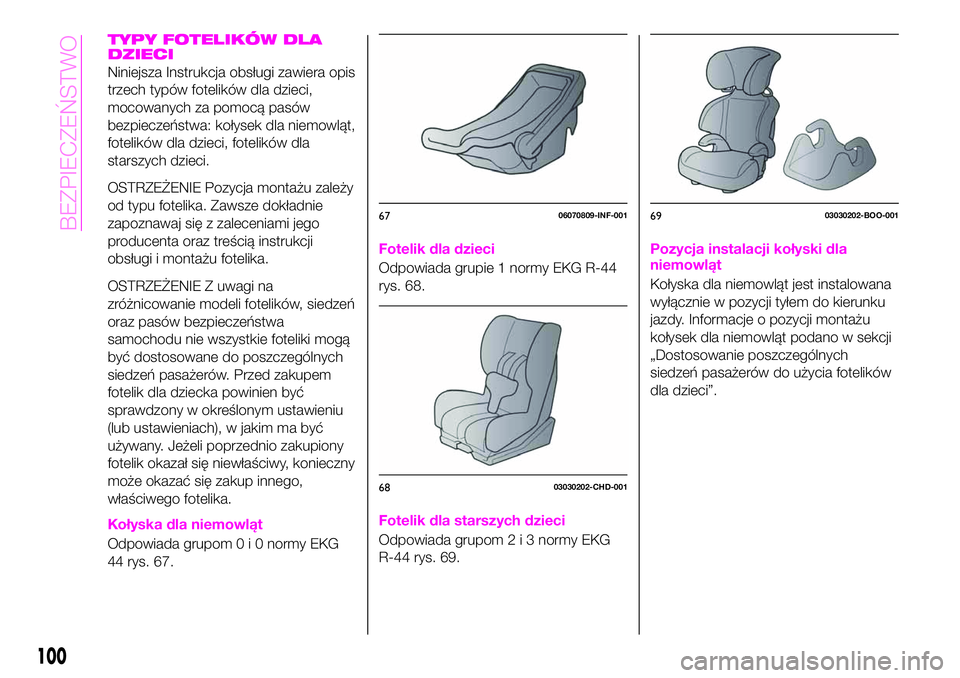

TYPY FOTELIKÓW DLA
DZIECI
Niniejsza Instrukcja obsługi zawiera opis
trzech typów fotelików dla dzieci,
mocowanych za pomocą pasów
bezpieczeństwa: kołysek dla niemowląt,
fotelików dla dzieci, fotelików dla
starszych dzieci.
OSTRZEŻENIE Pozycja montażu zależy
od typu fotelika. Zawsze dokładnie
zapoznawaj się z zaleceniami jego
producenta oraz treścią instrukcji
obsługi i montażu fotelika.
OSTRZEŻENIE Z uwagi na
zróżnicowanie modeli fotelików, siedzeń
oraz pasów bezpieczeństwa
samochodu nie wszystkie foteliki mogą
być dostosowane do poszczególnych
siedzeń pasażerów. Przed zakupem
fotelik dla dziecka powinien być
sprawdzony w określonym ustawieniu
(lub ustawieniach), w jakim ma być
używany. Jeżeli poprzednio zakupiony
fotelik okazał się niewłaściwy, konieczny
może okazać się zakup innego,
właściwego fotelika.
Kołyska dla niemowląt
Odpowiada grupom0i0normy EKG
44 rys. 67.
Fotelik dla dzieci
Odpowiada grupie 1 normy EKG R-44
rys. 68.
Fotelik dla starszych dzieci
Odpowiada grupom2i3normy EKG
R-44 rys. 69.
Pozycja instalacji kołyski dla
niemowląt
Kołyska dla niemowląt jest instalowana
wyłącznie w pozycji tyłem do kierunku
jazdy. Informacje o pozycji montażu
kołysek dla niemowląt podano w sekcji
„Dostosowanie poszczególnych
siedzeń pasażerów do użycia fotelików
dla dzieci”.
6706070809-INF-001
6803030202-CHD-001
6903030202-BOO-001
100
BEZPIECZEŃSTWO

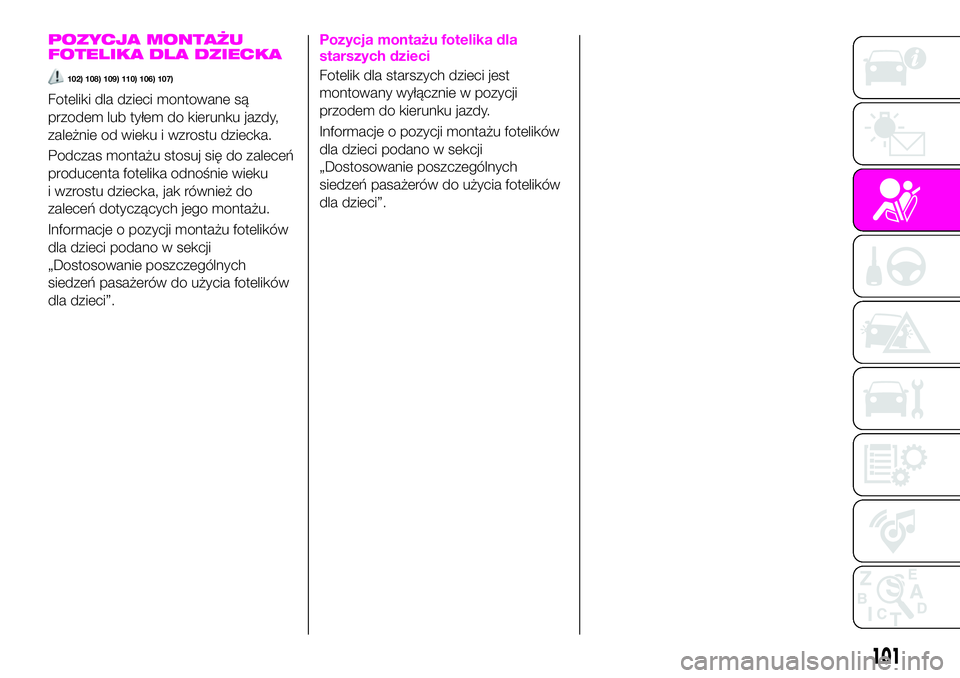

POZYCJA MONTAŻU
FOTELIKA DLA DZIECKA
102) 108) 109) 110) 106) 107)
Foteliki dla dzieci montowane są
przodem lub tyłem do kierunku jazdy,
zależnie od wieku i wzrostu dziecka.
Podczas montażu stosuj się do zaleceń
producenta fotelika odnośnie wieku
i wzrostu dziecka, jak również do
zaleceń dotyczących jego montażu.
Informacje o pozycji montażu fotelików
dla dzieci podano w sekcji
„Dostosowanie poszczególnych
siedzeń pasażerów do użycia fotelików
dla dzieci”.
Pozycja montażu fotelika dla
starszych dzieci
Fotelik dla starszych dzieci jest
montowany wyłącznie w pozycji
przodem do kierunku jazdy.
Informacje o pozycji montażu fotelików
dla dzieci podano w sekcji
„Dostosowanie poszczególnych
siedzeń pasażerów do użycia fotelików
dla dzieci”.
101

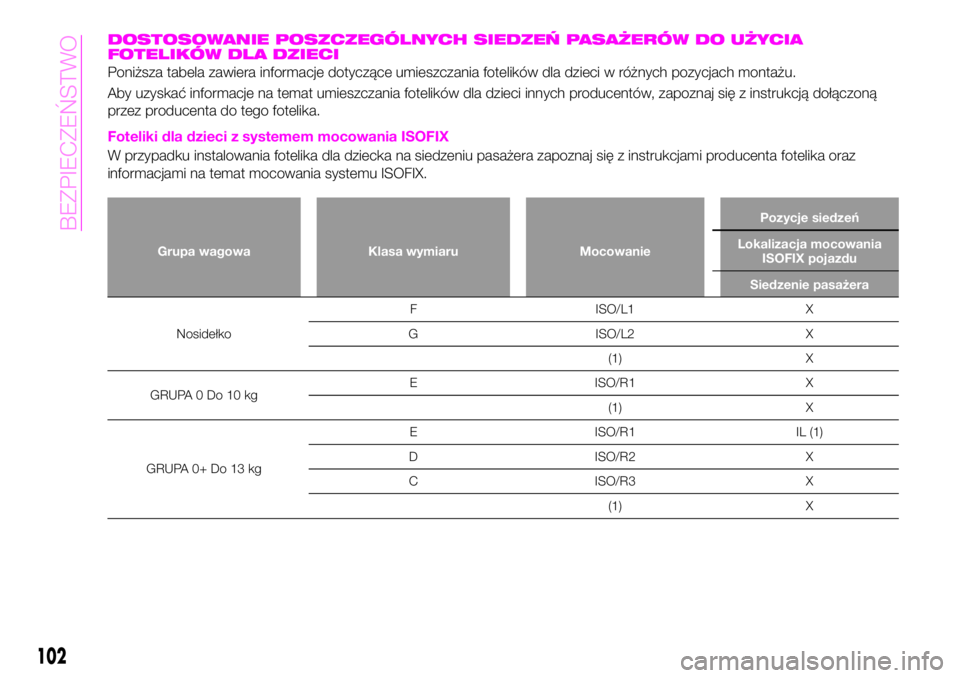

DOSTOSOWANIE POSZCZEGÓLNYCH SIEDZEŃ PASAŻERÓW DO UŻYCIA
FOTELIKÓW DLA DZIECI
Poniższa tabela zawiera informacje dotyczące umieszczania fotelików dla dzieci w różnych pozycjach montażu.
Aby uzyskać informacje na temat umieszczania fotelików dla dzieci innych producentów, zapoznaj się z instrukcją dołączoną
przez producenta do tego fotelika.
Foteliki dla dzieci z systemem mocowania ISOFIX
W przypadku instalowania fotelika dla dziecka na siedzeniu pasażera zapoznaj się z instrukcjami producenta fotelika oraz
informacjami na temat mocowania systemu ISOFIX.
Grupa wagowa Klasa wymiaru MocowaniePozycje siedzeń
Lokalizacja mocowania
ISOFIX pojazdu
Siedzenie pasażera
NosidełkoF ISO/L1 X
G ISO/L2 X
(1) X
GRUPA 0 Do 10 kgE ISO/R1 X
(1) X
GRUPA 0+ Do 13 kgE ISO/R1 IL (1)
D ISO/R2 X
C ISO/R3 X
(1) X
102
BEZPIECZEŃSTWO

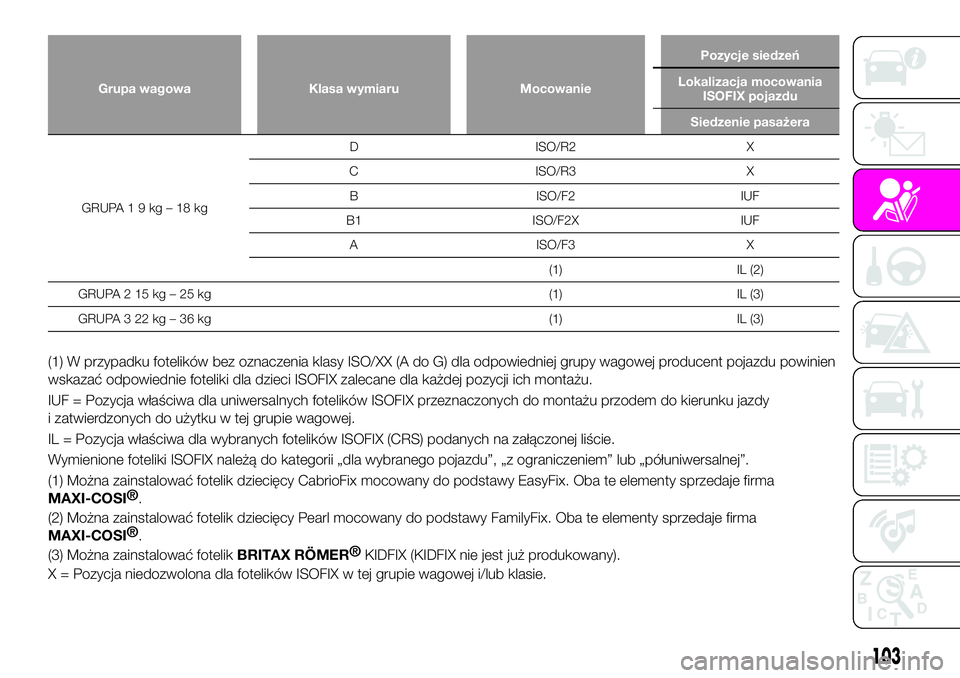

Grupa wagowa Klasa wymiaru MocowaniePozycje siedzeń
Lokalizacja mocowania
ISOFIX pojazdu
Siedzenie pasażera
GRUPA19kg–18kgD ISO/R2 X
C ISO/R3 X
B ISO/F2 IUF
B1 ISO/F2X IUF
A ISO/F3 X
(1) IL (2)
GRUPA 2 15 kg – 25 kg (1) IL (3)
GRUPA 3 22 kg – 36 kg (1) IL (3)
(1) W przypadku fotelików bez oznaczenia klasy ISO/XX (A do G) dla odpowiedniej grupy wagowej producent pojazdu powinien
wskazać odpowiednie foteliki dla dzieci ISOFIX zalecane dla każdej pozycji ich montażu.
IUF = Pozycja właściwa dla uniwersalnych fotelików ISOFIX przeznaczonych do montażu przodem do kierunku jazdy
i zatwierdzonych do użytku w tej grupie wagowej.
IL = Pozycja właściwa dla wybranych fotelików ISOFIX (CRS) podanych na załączonej liście.
Wymienione foteliki ISOFIX należą do kategorii „dla wybranego pojazdu”, „z ograniczeniem” lub „półuniwersalnej”.
(1) Można zainstalować fotelik dziecięcy CabrioFix mocowany do podstawy EasyFix. Oba te elementy sprzedaje firma
MAXI-COSI®
.
(2) Można zainstalować fotelik dziecięcy Pearl mocowany do podstawy FamilyFix. Oba te elementy sprzedaje firma
MAXI-COSI®
.
(3) Można zainstalować fotelik
BRITAX RÖMER®
KIDFIX (KIDFIX nie jest już produkowany).
X = Pozycja niedozwolona dla fotelików ISOFIX w tej grupie wagowej i/lub klasie.
103

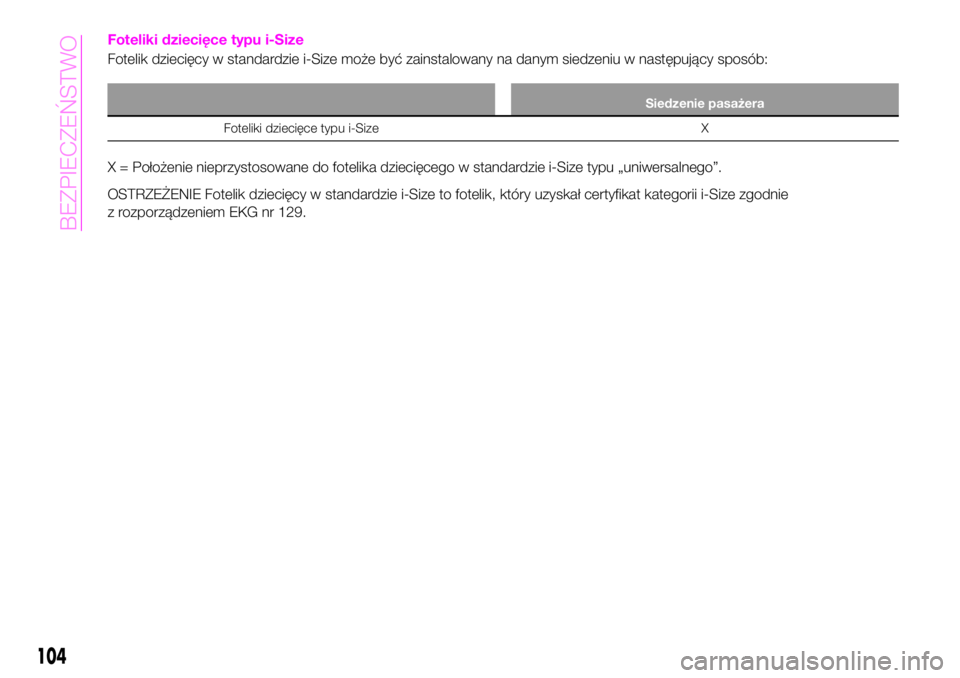

Foteliki dziecięce typu i-Size
Fotelik dziecięcy w standardzie i-Size może być zainstalowany na danym siedzeniu w następujący sposób:
Siedzenie pasażera
Foteliki dziecięce typu i-Size X
X = Położenie nieprzystosowane do fotelika dziecięcego w standardzie i-Size typu „uniwersalnego”.
OSTRZEŻENIE Fotelik dziecięcy w standardzie i-Size to fotelik, który uzyskał certyfikat kategorii i-Size zgodnie
z rozporządzeniem EKG nr 129.
104
BEZPIECZEŃSTWO

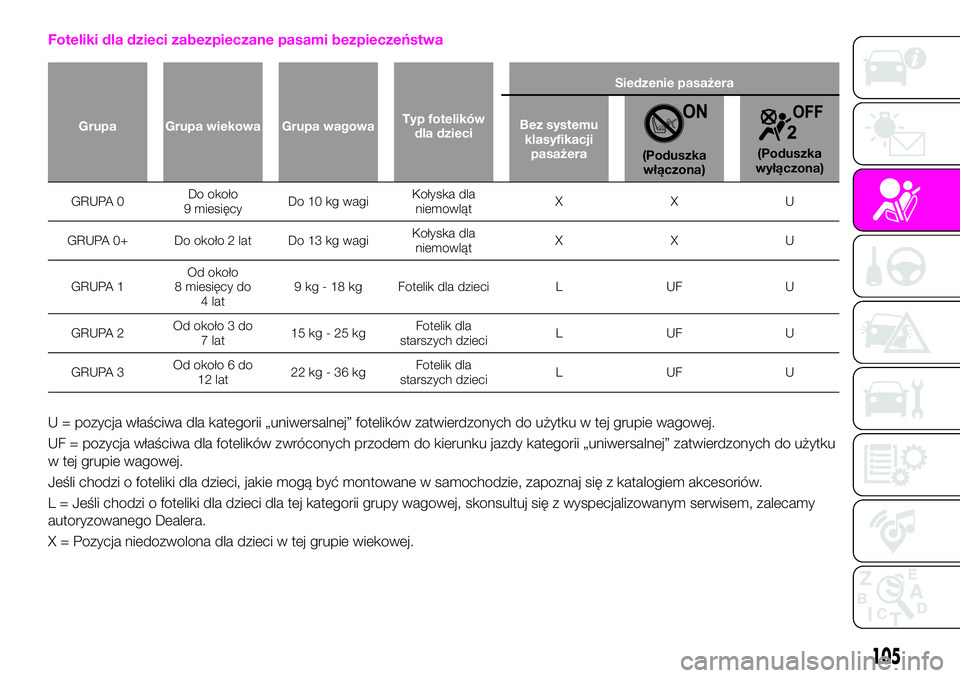

Foteliki dla dzieci zabezpieczane pasami bezpieczeństwa
Grupa Grupa wiekowa Grupa wagowaTyp fotelików
dla dzieciSiedzenie pasażera
Bez systemu
klasyfikacji
pasażera
(Poduszka
włączona)(Poduszka
wyłączona)
GRUPA 0Do około
9 miesięcyDo 10 kg wagiKołyska dla
niemowlątXXU
GRUPA 0+ Do około 2 lat Do 13 kg wagiKołyska dla
niemowlątXXU
GRUPA 1Od około
8 miesięcy do
4 lat9 kg - 18 kg Fotelik dla dzieci L UF U
GRUPA 2Od około 3 do
7 lat15kg-25kgFotelik dla
starszych dzieciLUFU
GRUPA 3Od około 6 do
12 lat22kg-36kgFotelik dla
starszych dzieciLUFU
U = pozycja właściwa dla kategorii „uniwersalnej” fotelików zatwierdzonych do użytku w tej grupie wagowej.
UF = pozycja właściwa dla fotelików zwróconych przodem do kierunku jazdy kategorii „uniwersalnej” zatwierdzonych do użytku
w tej grupie wagowej.
Jeśli chodzi o foteliki dla dzieci, jakie mogą być montowane w samochodzie, zapoznaj się z katalogiem akcesoriów.
L = Jeśli chodzi o foteliki dla dzieci dla tej kategorii grupy wagowej, skonsultuj się z wyspecjalizowanym serwisem, zalecamy
autoryzowanego Dealera.
X = Pozycja niedozwolona dla dzieci w tej grupie wiekowej.
105

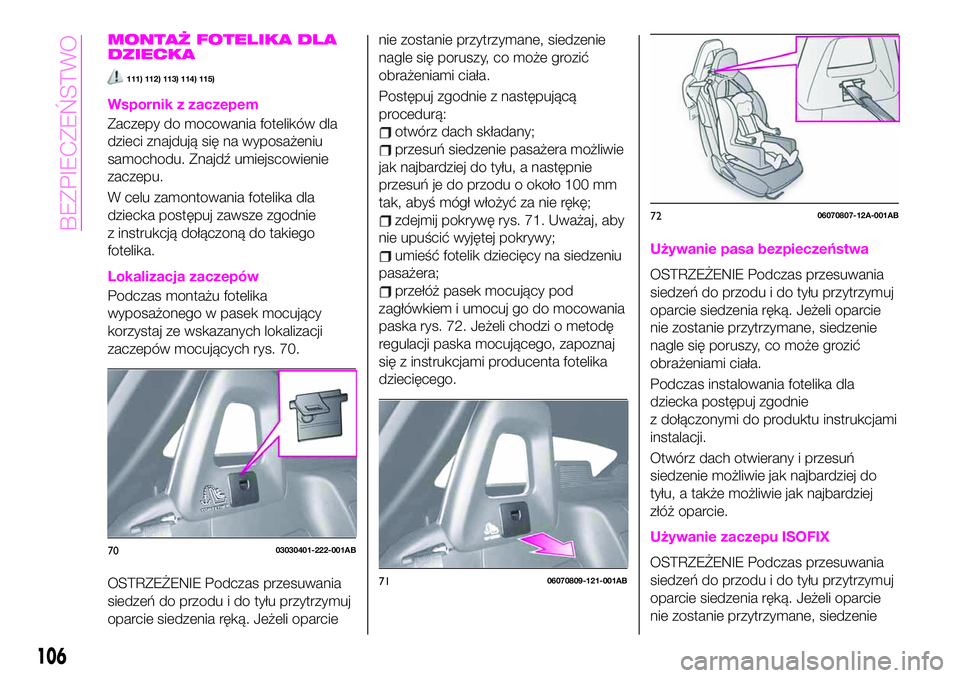

MONTAŻ FOTELIKA DLA
DZIECKA
111) 112) 113) 114) 115)
Wspornik z zaczepem
Zaczepy do mocowania fotelików dla
dzieci znajdują się na wyposażeniu
samochodu. Znajdź umiejscowienie
zaczepu.
W celu zamontowania fotelika dla
dziecka postępuj zawsze zgodnie
z instrukcją dołączoną do takiego
fotelika.
Lokalizacja zaczepów
Podczas montażu fotelika
wyposażonego w pasek mocujący
korzystaj ze wskazanych lokalizacji
zaczepów mocujących rys. 70.
OSTRZEŻENIE Podczas przesuwania
siedzeń do przodu i do tyłu przytrzymuj
oparcie siedzenia ręką. Jeżeli oparcienie zostanie przytrzymane, siedzenie
nagle się poruszy, co może grozić
obrażeniami ciała.
Postępuj zgodnie z następującą
procedurą:
otwórz dach składany;
przesuń siedzenie pasażera możliwie
jak najbardziej do tyłu, a następnie
przesuń je do przodu o około 100 mm
tak, abyś mógł włożyć za nie rękę;
zdejmij pokrywę rys. 71. Uważaj, aby
nie upuścić wyjętej pokrywy;
umieść fotelik dziecięcy na siedzeniu
pasażera;
przełóż pasek mocujący pod
zagłówkiem i umocuj go do mocowania
paska rys. 72. Jeżeli chodzi o metodę
regulacji paska mocującego, zapoznaj
się z instrukcjami producenta fotelika
dziecięcego.
Używanie pasa bezpieczeństwa
OSTRZEŻENIE Podczas przesuwania
siedzeń do przodu i do tyłu przytrzymuj
oparcie siedzenia ręką. Jeżeli oparcie
nie zostanie przytrzymane, siedzenie
nagle się poruszy, co może grozić
obrażeniami ciała.
Podczas instalowania fotelika dla
dziecka postępuj zgodnie
z dołączonymi do produktu instrukcjami
instalacji.
Otwórz dach otwierany i przesuń
siedzenie możliwie jak najbardziej do
tyłu, a także możliwie jak najbardziej
złóż oparcie.
Używanie zaczepu ISOFIX
OSTRZEŻENIE Podczas przesuwania
siedzeń do przodu i do tyłu przytrzymuj
oparcie siedzenia ręką. Jeżeli oparcie
nie zostanie przytrzymane, siedzenie7003030401-222-001AB
7106070809-121-001AB
7206070807-12A-001AB
106
BEZPIECZEŃSTWO

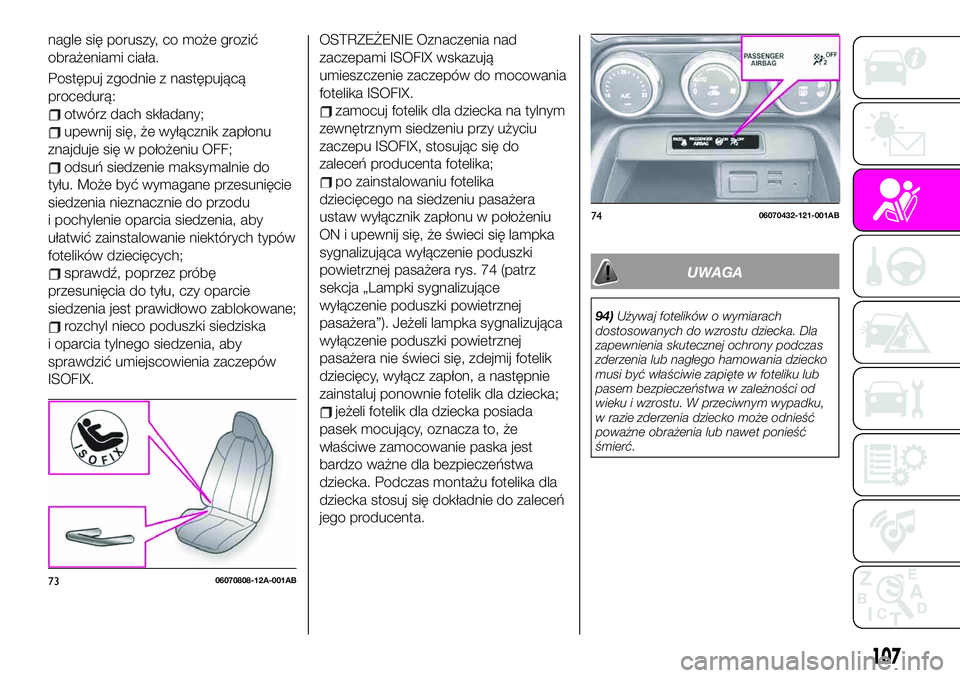

nagle się poruszy, co może grozić
obrażeniami ciała.
Postępuj zgodnie z następującą
procedurą:
otwórz dach składany;
upewnij się, że wyłącznik zapłonu
znajduje się w położeniu OFF;
odsuń siedzenie maksymalnie do
tyłu. Może być wymagane przesunięcie
siedzenia nieznacznie do przodu
i pochylenie oparcia siedzenia, aby
ułatwić zainstalowanie niektórych typów
fotelików dziecięcych;
sprawdź, poprzez próbę
przesunięcia do tyłu, czy oparcie
siedzenia jest prawidłowo zablokowane;
rozchyl nieco poduszki siedziska
i oparcia tylnego siedzenia, aby
sprawdzić umiejscowienia zaczepów
ISOFIX.
OSTRZEŻENIE Oznaczenia nad
zaczepami ISOFIX wskazują
umieszczenie zaczepów do mocowania
fotelika ISOFIX.
zamocuj fotelik dla dziecka na tylnym
zewnętrznym siedzeniu przy użyciu
zaczepu ISOFIX, stosując się do
zaleceń producenta fotelika;
po zainstalowaniu fotelika
dziecięcego na siedzeniu pasażera
ustaw wyłącznik zapłonu w położeniu
ON i upewnij się, że świeci się lampka
sygnalizująca wyłączenie poduszki
powietrznej pasażera rys. 74 (patrz
sekcja „Lampki sygnalizujące
wyłączenie poduszki powietrznej
pasażera”). Jeżeli lampka sygnalizująca
wyłączenie poduszki powietrznej
pasażera nie świeci się, zdejmij fotelik
dziecięcy, wyłącz zapłon, a następnie
zainstaluj ponownie fotelik dla dziecka;
jeżeli fotelik dla dziecka posiada
pasek mocujący, oznacza to, że
właściwe zamocowanie paska jest
bardzo ważne dla bezpieczeństwa
dziecka. Podczas montażu fotelika dla
dziecka stosuj się dokładnie do zaleceń
jego producenta.
UWAGA
94)Używaj fotelików o wymiarach
dostosowanych do wzrostu dziecka. Dla
zapewnienia skutecznej ochrony podczas
zderzenia lub nagłego hamowania dziecko
musi być właściwie zapięte w foteliku lub
pasem bezpieczeństwa w zależności od
wieku i wzrostu. W przeciwnym wypadku,
w razie zderzenia dziecko może odnieść
poważne obrażenia lub nawet ponieść
śmierć.
7306070808-12A-001AB
7406070432-121-001AB
107

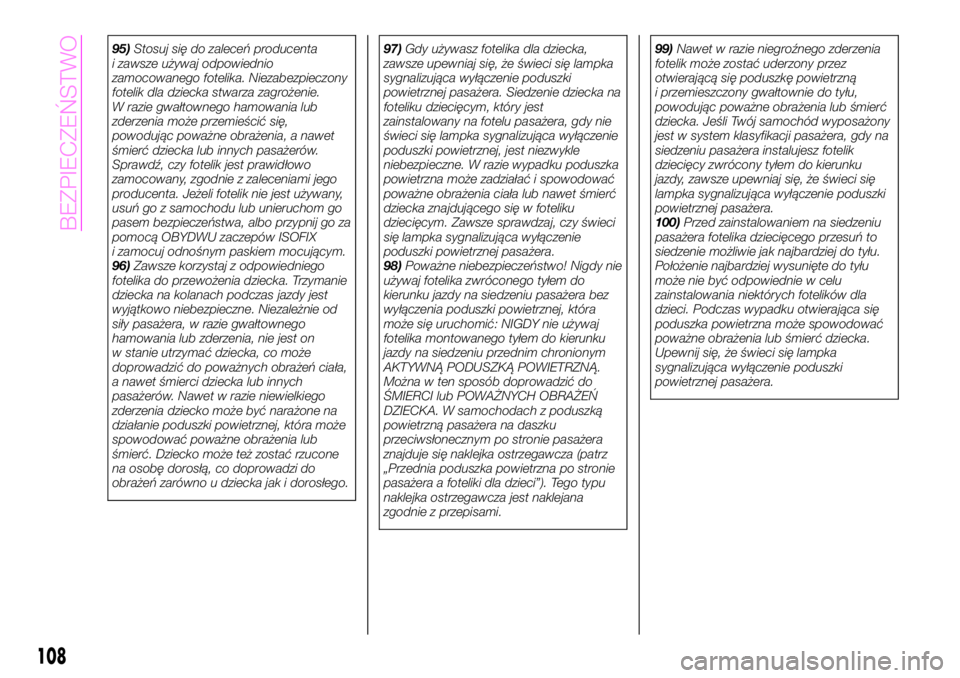

95)Stosuj się do zaleceń producenta
i zawsze używaj odpowiednio
zamocowanego fotelika. Niezabezpieczony
fotelik dla dziecka stwarza zagrożenie.
W razie gwałtownego hamowania lub
zderzenia może przemieścić się,
powodując poważne obrażenia, a nawet
śmierć dziecka lub innych pasażerów.
Sprawdź, czy fotelik jest prawidłowo
zamocowany, zgodnie z zaleceniami jego
producenta. Jeżeli fotelik nie jest używany,
usuń go z samochodu lub unieruchom go
pasem bezpieczeństwa, albo przypnij go za
pomocą OBYDWU zaczepów ISOFIX
i zamocuj odnośnym paskiem mocującym.
96)Zawsze korzystaj z odpowiedniego
fotelika do przewożenia dziecka. Trzymanie
dziecka na kolanach podczas jazdy jest
wyjątkowo niebezpieczne. Niezależnie od
siły pasażera, w razie gwałtownego
hamowania lub zderzenia, nie jest on
w stanie utrzymać dziecka, co może
doprowadzić do poważnych obrażeń ciała,
a nawet śmierci dziecka lub innych
pasażerów. Nawet w razie niewielkiego
zderzenia dziecko może być narażone na
działanie poduszki powietrznej, która może
spowodować poważne obrażenia lub
śmierć. Dziecko może też zostać rzucone
na osobę dorosłą, co doprowadzi do
obrażeń zarówno u dziecka jak i dorosłego.97)Gdy używasz fotelika dla dziecka,
zawsze upewniaj się, że świeci się lampka
sygnalizująca wyłączenie poduszki
powietrznej pasażera. Siedzenie dziecka na
foteliku dziecięcym, który jest
zainstalowany na fotelu pasażera, gdy nie
świeci się lampka sygnalizująca wyłączenie
poduszki powietrznej, jest niezwykle
niebezpieczne. W razie wypadku poduszka
powietrzna może zadziałać i spowodować
poważne obrażenia ciała lub nawet śmierć
dziecka znajdującego się w foteliku
dziecięcym. Zawsze sprawdzaj, czy świeci
się lampka sygnalizująca wyłączenie
poduszki powietrznej pasażera.
98)Poważne niebezpieczeństwo! Nigdy nie
używaj fotelika zwróconego tyłem do
kierunku jazdy na siedzeniu pasażera bez
wyłączenia poduszki powietrznej, która
może się uruchomić: NIGDY nie używaj
fotelika montowanego tyłem do kierunku
jazdy na siedzeniu przednim chronionym
AKTYWNĄ PODUSZKĄ POWIETRZNĄ.
Można w ten sposób doprowadzić do
ŚMIERCI lub POWAŻNYCH OBRAŻEŃ
DZIECKA. W samochodach z poduszką
powietrzną pasażera na daszku
przeciwsłonecznym po stronie pasażera
znajduje się naklejka ostrzegawcza (patrz
„Przednia poduszka powietrzna po stronie
pasażera a foteliki dla dzieci”). Tego typu
naklejka ostrzegawcza jest naklejana
zgodnie z przepisami.99)Nawet w razie niegroźnego zderzenia
fotelik może zostać uderzony przez
otwierającą się poduszkę powietrzną
i przemieszczony gwałtownie do tyłu,
powodując poważne obrażenia lub śmierć
dziecka. Jeśli Twój samochód wyposażony
jest w system klasyfikacji pasażera, gdy na
siedzeniu pasażera instalujesz fotelik
dziecięcy zwrócony tyłem do kierunku
jazdy, zawsze upewniaj się, że świeci się
lampka sygnalizująca wyłączenie poduszki
powietrznej pasażera.
100)Przed zainstalowaniem na siedzeniu
pasażera fotelika dziecięcego przesuń to
siedzenie możliwie jak najbardziej do tyłu.
Położenie najbardziej wysunięte do tyłu
może nie być odpowiednie w celu
zainstalowania niektórych fotelików dla
dzieci. Podczas wypadku otwierająca się
poduszka powietrzna może spowodować
poważne obrażenia lub śmierć dziecka.
Upewnij się, że świeci się lampka
sygnalizująca wyłączenie poduszki
powietrznej pasażera.
108
BEZPIECZEŃSTWO
