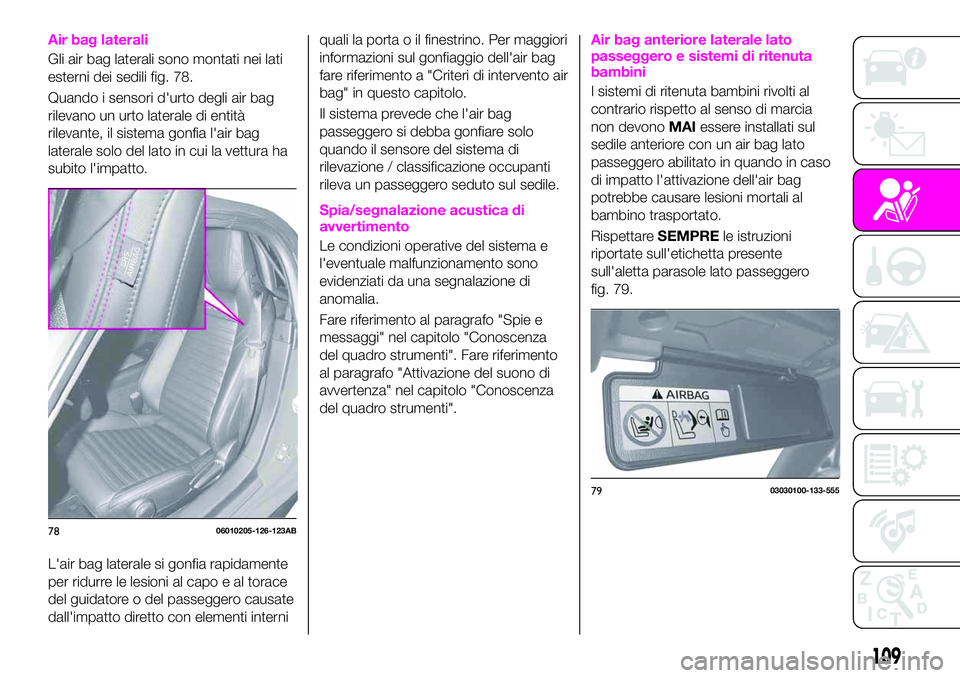

Air bag laterali
Gli air bag laterali sono montati nei lati
esterni dei sedili fig. 78.
Quando i sensori d'urto degli air bag
rilevano un urto laterale di entità
rilevante, il sistema gonfia l'air bag
laterale solo del lato in cui la vettura ha
subito l'impatto.
L'air bag laterale si gonfia rapidamente
per ridurre le lesioni al capo e al torace
del guidatore o del passeggero causate
dall'impatto diretto con elementi interniquali la porta o il finestrino. Per maggiori
informazioni sul gonfiaggio dell'air bag
fare riferimento a "Criteri di intervento air
bag" in questo capitolo.
Il sistema prevede che l'air bag
passeggero si debba gonfiare solo
quando il sensore del sistema di
rilevazione / classificazione occupanti
rileva un passeggero seduto sul sedile.
Spia/segnalazione acustica di
avvertimento
Le condizioni operative del sistema e
l'eventuale malfunzionamento sono
evidenziati da una segnalazione di
anomalia.
Fare riferimento al paragrafo "Spie e
messaggi" nel capitolo "Conoscenza
del quadro strumenti". Fare riferimento
al paragrafo "Attivazione del suono di
avvertenza" nel capitolo "Conoscenza
del quadro strumenti".
Air bag anteriore laterale lato
passeggero e sistemi di ritenuta
bambini
I sistemi di ritenuta bambini rivolti al
contrario rispetto al senso di marcia
non devonoMAIessere installati sul
sedile anteriore con un air bag lato
passeggero abilitato in quando in caso
di impatto l'attivazione dell'air bag
potrebbe causare lesioni mortali al
bambino trasportato.
RispettareSEMPREle istruzioni
riportate sull'etichetta presente
sull'aletta parasole lato passeggero
fig. 79.
7806010205-126-123AB
7903030100-133-555
109

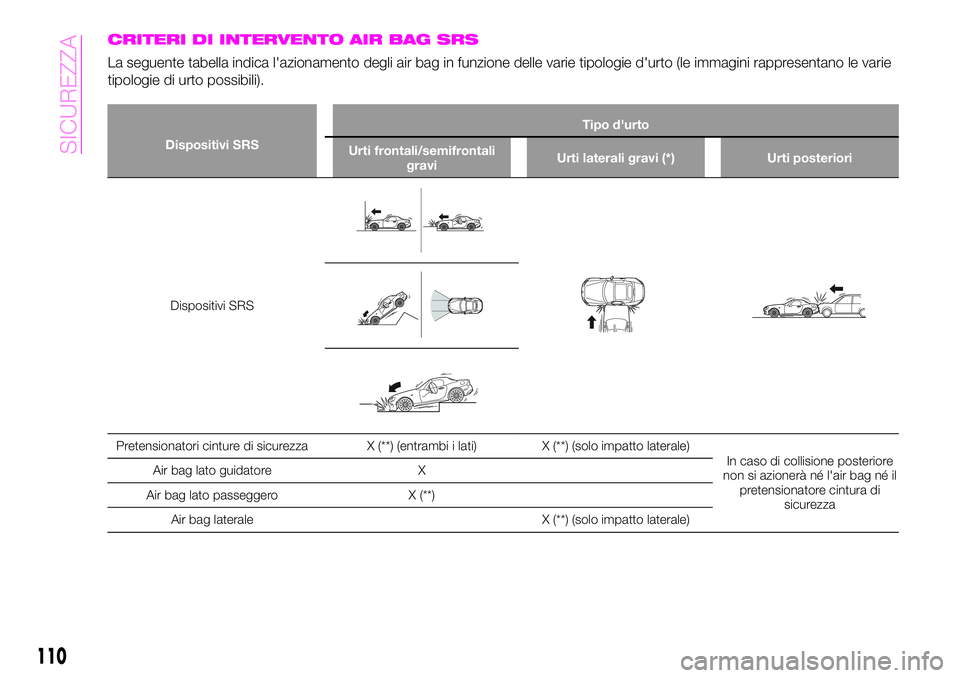

CRITERI DI INTERVENTO AIR BAG SRS
La seguente tabella indica l'azionamento degli air bag in funzione delle varie tipologie d'urto (le immagini rappresentano le varie
tipologie di urto possibili).
Dispositivi SRSTipo d'urto
Urti frontali/semifrontali
graviUrti laterali gravi (*) Urti posteriori
Dispositivi SRS
Pretensionatori cinture di sicurezza X (**) (entrambi i lati) X (**) (solo impatto laterale)
In caso di collisione posteriore
non si azionerà né l'air bag né il
pretensionatore cintura di
sicurezza Air bag lato guidatore X
Air bag lato passeggero X (**)
Air bag laterale X (**) (solo impatto laterale)
110
SICUREZZA

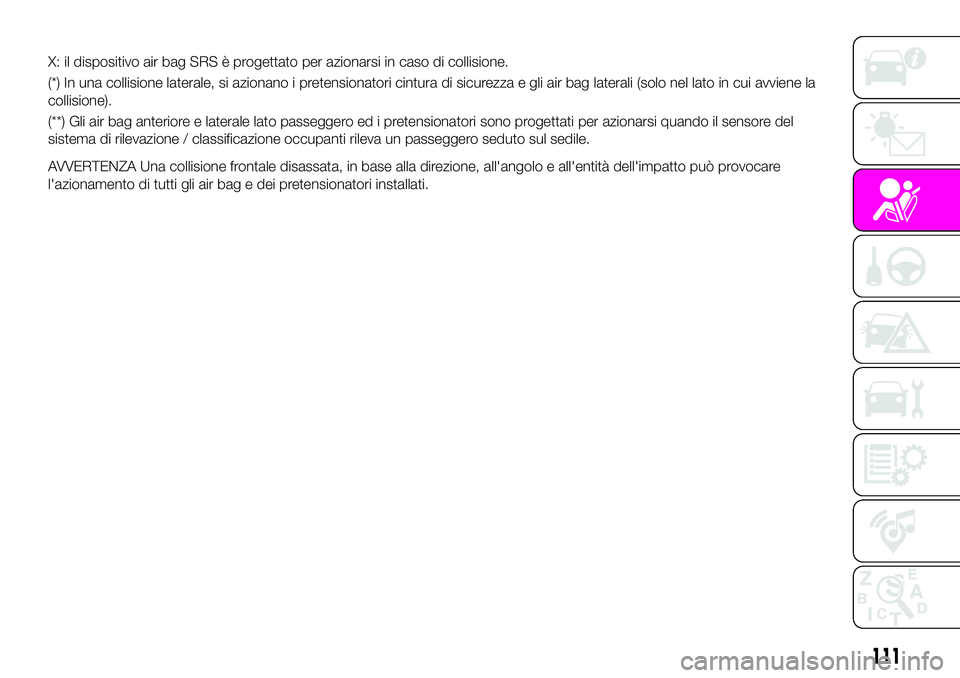

X: il dispositivo air bag SRS è progettato per azionarsi in caso di collisione.
(*) In una collisione laterale, si azionano i pretensionatori cintura di sicurezza e gli air bag laterali (solo nel lato in cui avviene la
collisione).
(**) Gli air bag anteriore e laterale lato passeggero ed i pretensionatori sono progettati per azionarsi quando il sensore del
sistema di rilevazione / classificazione occupanti rileva un passeggero seduto sul sedile.
AVVERTENZA Una collisione frontale disassata, in base alla direzione, all'angolo e all'entità dell'impatto può provocare
l'azionamento di tutti gli air bag e dei pretensionatori installati.
111

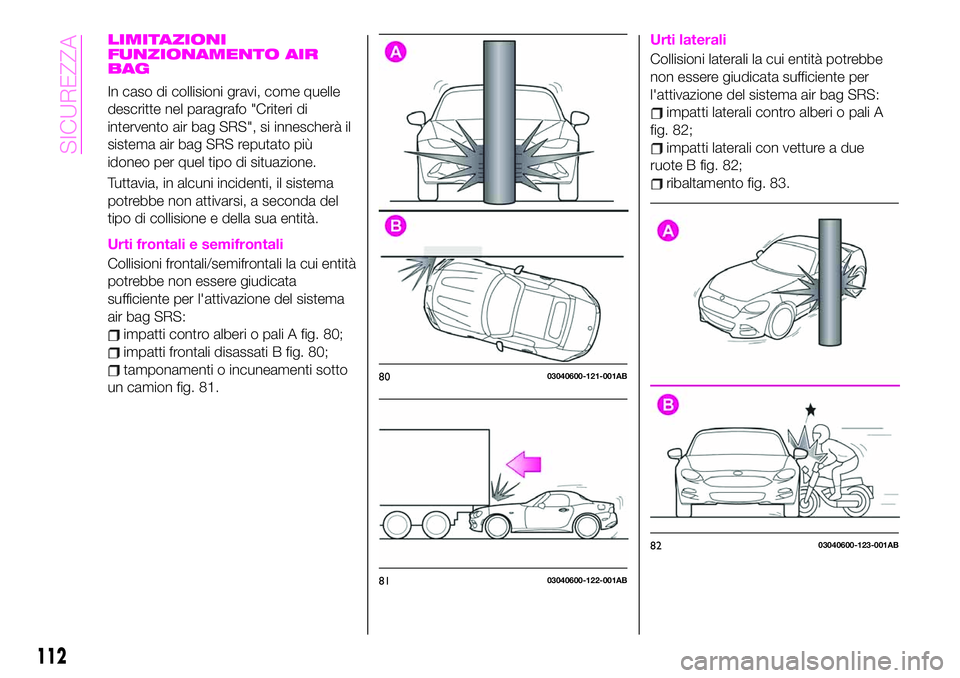

LIMITAZIONI
FUNZIONAMENTO AIR
BAG
In caso di collisioni gravi, come quelle
descritte nel paragrafo "Criteri di
intervento air bag SRS", si innescherà il
sistema air bag SRS reputato più
idoneo per quel tipo di situazione.
Tuttavia, in alcuni incidenti, il sistema
potrebbe non attivarsi, a seconda del
tipo di collisione e della sua entità.
Urti frontali e semifrontali
Collisioni frontali/semifrontali la cui entità
potrebbe non essere giudicata
sufficiente per l'attivazione del sistema
air bag SRS:
impatti contro alberi o pali A fig. 80;
impatti frontali disassati B fig. 80;
tamponamenti o incuneamenti sotto
un camion fig. 81.
Urti laterali
Collisioni laterali la cui entità potrebbe
non essere giudicata sufficiente per
l'attivazione del sistema air bag SRS:
impatti laterali contro alberi o pali A
fig. 82;
impatti laterali con vetture a due
ruote B fig. 82;
ribaltamento fig. 83.
8003040600-121-001AB
8103040600-122-001AB
8203040600-123-001AB
112
SICUREZZA

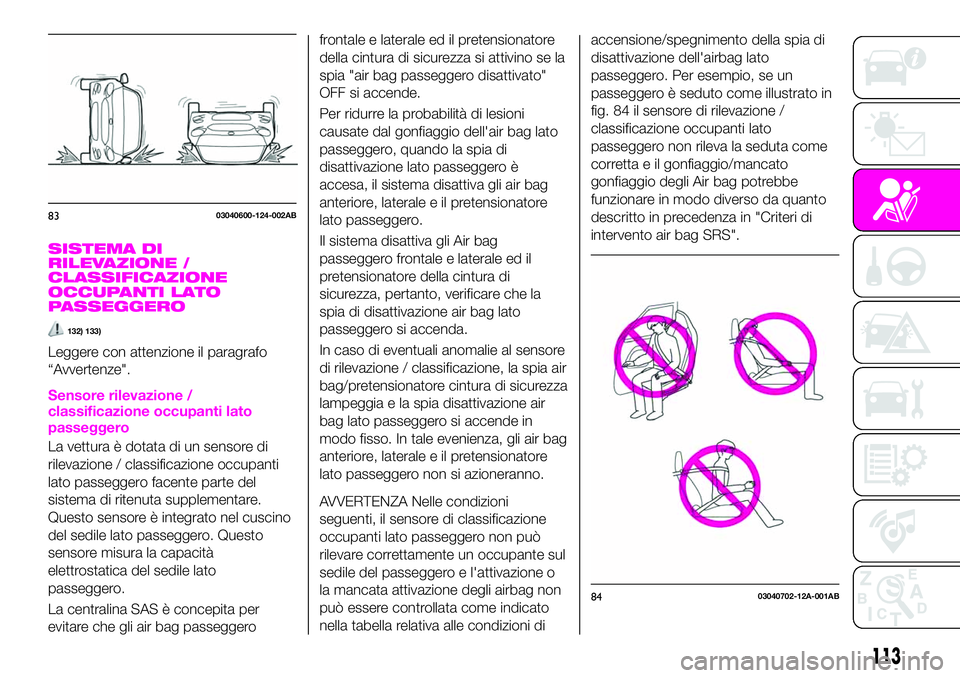

SISTEMA DI
RILEVAZIONE /
CLASSIFICAZIONE
OCCUPANTI LATO
PASSEGGERO
132) 133)
Leggere con attenzione il paragrafo
“Avvertenze".
Sensore rilevazione /
classificazione occupanti lato
passeggero
La vettura è dotata di un sensore di
rilevazione / classificazione occupanti
lato passeggero facente parte del
sistema di ritenuta supplementare.
Questo sensore è integrato nel cuscino
del sedile lato passeggero. Questo
sensore misura la capacità
elettrostatica del sedile lato
passeggero.
La centralina SAS è concepita per
evitare che gli air bag passeggerofrontale e laterale ed il pretensionatore
della cintura di sicurezza si attivino se la
spia "air bag passeggero disattivato"
OFF si accende.
Per ridurre la probabilità di lesioni
causate dal gonfiaggio dell'air bag lato
passeggero, quando la spia di
disattivazione lato passeggero è
accesa, il sistema disattiva gli air bag
anteriore, laterale e il pretensionatore
lato passeggero.
Il sistema disattiva gli Air bag
passeggero frontale e laterale ed il
pretensionatore della cintura di
sicurezza, pertanto, verificare che la
spia di disattivazione air bag lato
passeggero si accenda.
In caso di eventuali anomalie al sensore
di rilevazione / classificazione, la spia air
bag/pretensionatore cintura di sicurezza
lampeggia e la spia disattivazione air
bag lato passeggero si accende in
modo fisso. In tale evenienza, gli air bag
anteriore, laterale e il pretensionatore
lato passeggero non si azioneranno.
AVVERTENZA Nelle condizioni
seguenti, il sensore di classificazione
occupanti lato passeggero non può
rilevare correttamente un occupante sul
sedile del passeggero e l'attivazione o
la mancata attivazione degli airbag non
può essere controllata come indicato
nella tabella relativa alle condizioni diaccensione/spegnimento della spia di
disattivazione dell'airbag lato
passeggero. Per esempio, se un
passeggero è seduto come illustrato in
fig. 84 il sensore di rilevazione /
classificazione occupanti lato
passeggero non rileva la seduta come
corretta e il gonfiaggio/mancato
gonfiaggio degli Air bag potrebbe
funzionare in modo diverso da quanto
descritto in precedenza in "Criteri di
intervento air bag SRS".
8303040600-124-002AB
8403040702-12A-001AB
113

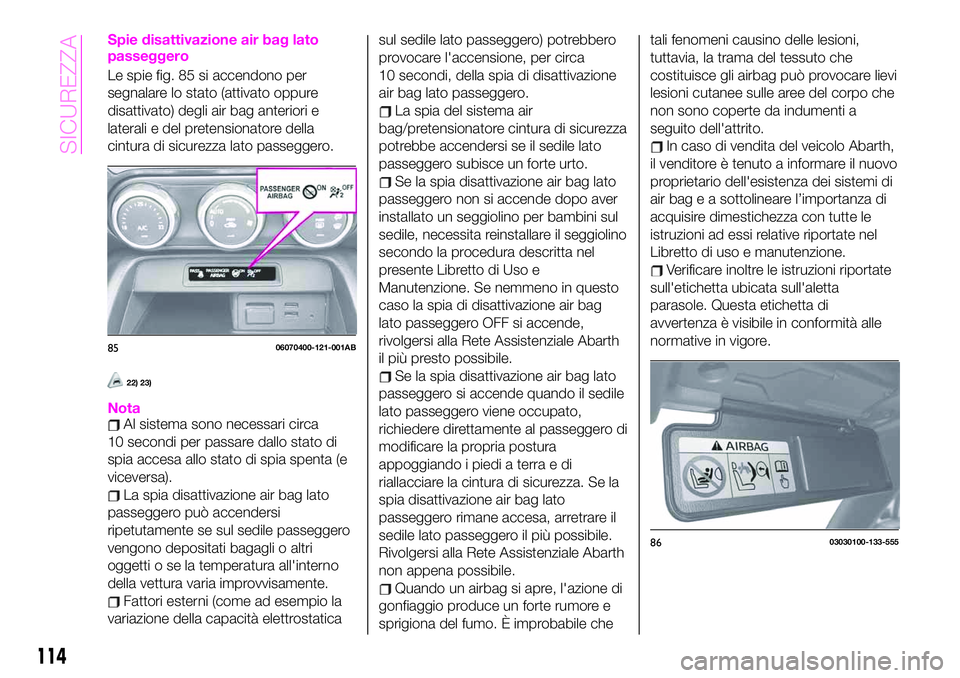

Spie disattivazione air bag lato
passeggero
Le spie fig. 85 si accendono per
segnalare lo stato (attivato oppure
disattivato) degli air bag anteriori e
laterali e del pretensionatore della
cintura di sicurezza lato passeggero.
22) 23)
NotaAl sistema sono necessari circa
10 secondi per passare dallo stato di
spia accesa allo stato di spia spenta (e
viceversa).
La spia disattivazione air bag lato
passeggero può accendersi
ripetutamente se sul sedile passeggero
vengono depositati bagagli o altri
oggetti o se la temperatura all'interno
della vettura varia improvvisamente.
Fattori esterni (come ad esempio la
variazione della capacità elettrostaticasul sedile lato passeggero) potrebbero
provocare l'accensione, per circa
10 secondi, della spia di disattivazione
air bag lato passeggero.
La spia del sistema air
bag/pretensionatore cintura di sicurezza
potrebbe accendersi se il sedile lato
passeggero subisce un forte urto.
Se la spia disattivazione air bag lato
passeggero non si accende dopo aver
installato un seggiolino per bambini sul
sedile, necessita reinstallare il seggiolino
secondo la procedura descritta nel
presente Libretto di Uso e
Manutenzione. Se nemmeno in questo
caso la spia di disattivazione air bag
lato passeggero OFF si accende,
rivolgersi alla Rete Assistenziale Abarth
il più presto possibile.
Se la spia disattivazione air bag lato
passeggero si accende quando il sedile
lato passeggero viene occupato,
richiedere direttamente al passeggero di
modificare la propria postura
appoggiando i piedi a terra e di
riallacciare la cintura di sicurezza. Se la
spia disattivazione air bag lato
passeggero rimane accesa, arretrare il
sedile lato passeggero il più possibile.
Rivolgersi alla Rete Assistenziale Abarth
non appena possibile.
Quando un airbag si apre, l'azione di
gonfiaggio produce un forte rumore e
sprigiona del fumo. È improbabile chetali fenomeni causino delle lesioni,
tuttavia, la trama del tessuto che
costituisce gli airbag può provocare lievi
lesioni cutanee sulle aree del corpo che
non sono coperte da indumenti a
seguito dell'attrito.
In caso di vendita del veicolo Abarth,
il venditore è tenuto a informare il nuovo
proprietario dell'esistenza dei sistemi di
air bag e a sottolineare l’importanza di
acquisire dimestichezza con tutte le
istruzioni ad essi relative riportate nel
Libretto di uso e manutenzione.
Verificare inoltre le istruzioni riportate
sull'etichetta ubicata sull'aletta
parasole. Questa etichetta di
avvertenza è visibile in conformità alle
normative in vigore.
8506070400-121-001AB
8603030100-133-555
114
SICUREZZA

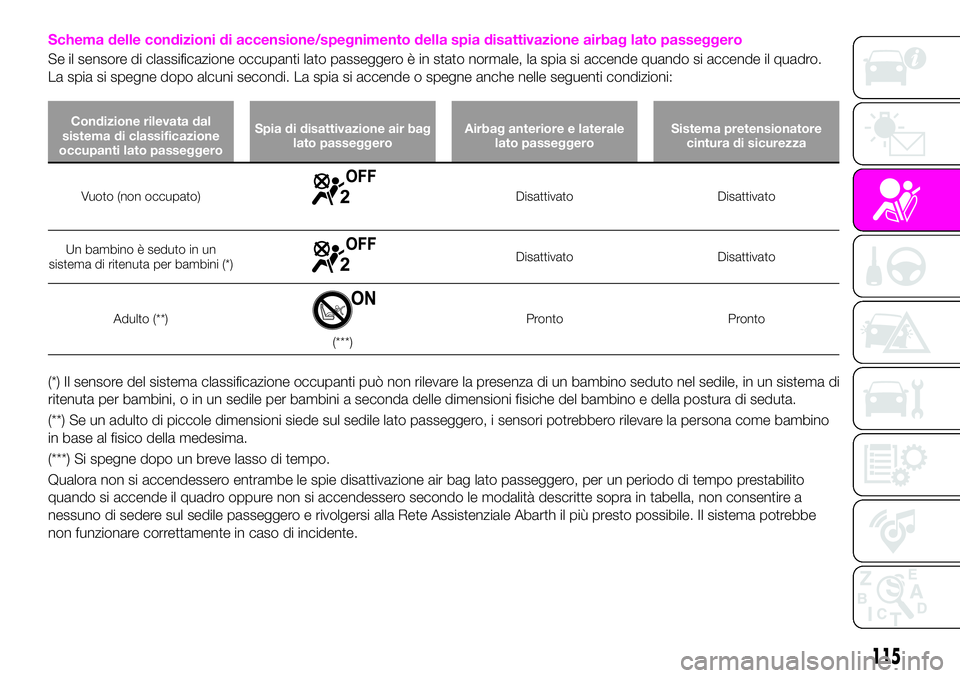

Schema delle condizioni di accensione/spegnimento della spia disattivazione airbag lato passeggero
Se il sensore di classificazione occupanti lato passeggero è in stato normale, la spia si accende quando si accende il quadro.
La spia si spegne dopo alcuni secondi. La spia si accende o spegne anche nelle seguenti condizioni:
Condizione rilevata dal
sistema di classificazione
occupanti lato passeggeroSpia di disattivazione air bag
lato passeggeroAirbag anteriore e laterale
lato passeggeroSistema pretensionatore
cintura di sicurezza
Vuoto (non occupato)Disattivato Disattivato
Un bambino è seduto in un
sistema di ritenuta per bambini (*)
Disattivato Disattivato
Adulto (**)
(***)Pronto Pronto
(*) Il sensore del sistema classificazione occupanti può non rilevare la presenza di un bambino seduto nel sedile, in un sistema di
ritenuta per bambini, o in un sedile per bambini a seconda delle dimensioni fisiche del bambino e della postura di seduta.
(**) Se un adulto di piccole dimensioni siede sul sedile lato passeggero, i sensori potrebbero rilevare la persona come bambino
in base al fisico della medesima.
(***) Si spegne dopo un breve lasso di tempo.
Qualora non si accendessero entrambe le spie disattivazione air bag lato passeggero, per un periodo di tempo prestabilito
quando si accende il quadro oppure non si accendessero secondo le modalità descritte sopra in tabella, non consentire a
nessuno di sedere sul sedile passeggero e rivolgersi alla Rete Assistenziale Abarth il più presto possibile. Il sistema potrebbe
non funzionare correttamente in caso di incidente.
115

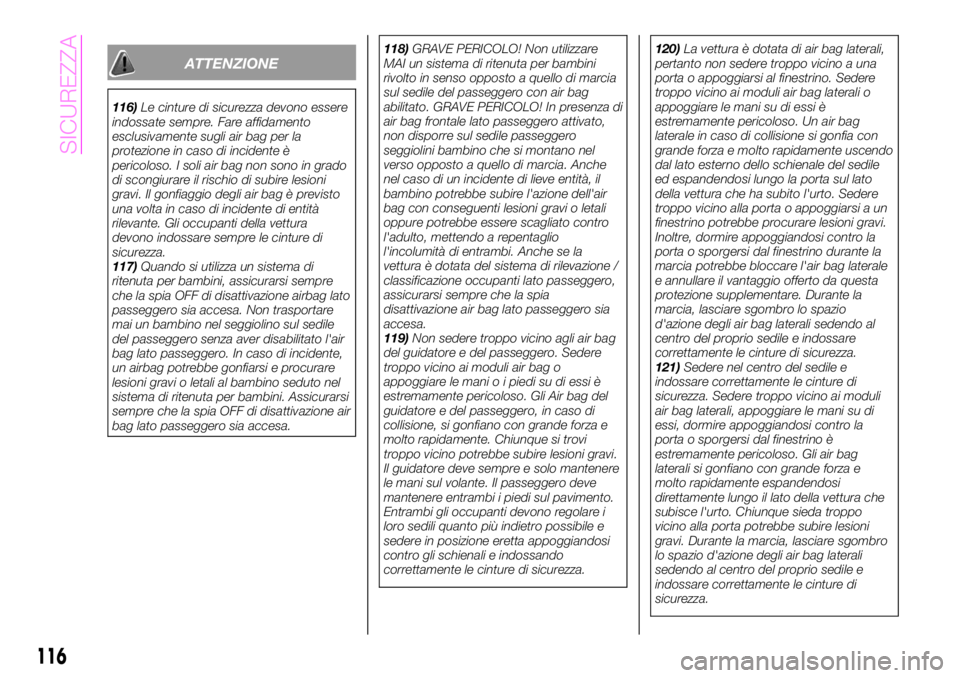

ATTENZIONE
116)Le cinture di sicurezza devono essere
indossate sempre. Fare affidamento
esclusivamente sugli air bag per la
protezione in caso di incidente è
pericoloso. I soli air bag non sono in grado
di scongiurare il rischio di subire lesioni
gravi. Il gonfiaggio degli air bag è previsto
una volta in caso di incidente di entità
rilevante. Gli occupanti della vettura
devono indossare sempre le cinture di
sicurezza.
117)Quando si utilizza un sistema di
ritenuta per bambini, assicurarsi sempre
che la spia OFF di disattivazione airbag lato
passeggero sia accesa. Non trasportare
mai un bambino nel seggiolino sul sedile
del passeggero senza aver disabilitato l'air
bag lato passeggero. In caso di incidente,
un airbag potrebbe gonfiarsi e procurare
lesioni gravi o letali al bambino seduto nel
sistema di ritenuta per bambini. Assicurarsi
sempre che la spia OFF di disattivazione air
bag lato passeggero sia accesa.118)GRAVE PERICOLO! Non utilizzare
MAI un sistema di ritenuta per bambini
rivolto in senso opposto a quello di marcia
sul sedile del passeggero con air bag
abilitato. GRAVE PERICOLO! In presenza di
air bag frontale lato passeggero attivato,
non disporre sul sedile passeggero
seggiolini bambino che si montano nel
verso opposto a quello di marcia. Anche
nel caso di un incidente di lieve entità, il
bambino potrebbe subire l'azione dell'air
bag con conseguenti lesioni gravi o letali
oppure potrebbe essere scagliato contro
l'adulto, mettendo a repentaglio
l'incolumità di entrambi. Anche se la
vettura è dotata del sistema di rilevazione /
classificazione occupanti lato passeggero,
assicurarsi sempre che la spia
disattivazione air bag lato passeggero sia
accesa.
119)Non sedere troppo vicino agli air bag
del guidatore e del passeggero. Sedere
troppo vicino ai moduli air bag o
appoggiare le mani o i piedi su di essi è
estremamente pericoloso. Gli Air bag del
guidatore e del passeggero, in caso di
collisione, si gonfiano con grande forza e
molto rapidamente. Chiunque si trovi
troppo vicino potrebbe subire lesioni gravi.
Il guidatore deve sempre e solo mantenere
le mani sul volante. Il passeggero deve
mantenere entrambi i piedi sul pavimento.
Entrambi gli occupanti devono regolare i
loro sedili quanto più indietro possibile e
sedere in posizione eretta appoggiandosi
contro gli schienali e indossando
correttamente le cinture di sicurezza.120)La vettura è dotata di air bag laterali,
pertanto non sedere troppo vicino a una
porta o appoggiarsi al finestrino. Sedere
troppo vicino ai moduli air bag laterali o
appoggiare le mani su di essi è
estremamente pericoloso. Un air bag
laterale in caso di collisione si gonfia con
grande forza e molto rapidamente uscendo
dal lato esterno dello schienale del sedile
ed espandendosi lungo la porta sul lato
della vettura che ha subito l'urto. Sedere
troppo vicino alla porta o appoggiarsi a un
finestrino potrebbe procurare lesioni gravi.
Inoltre, dormire appoggiandosi contro la
porta o sporgersi dal finestrino durante la
marcia potrebbe bloccare l'air bag laterale
e annullare il vantaggio offerto da questa
protezione supplementare. Durante la
marcia, lasciare sgombro lo spazio
d'azione degli air bag laterali sedendo al
centro del proprio sedile e indossare
correttamente le cinture di sicurezza.
121)Sedere nel centro del sedile e
indossare correttamente le cinture di
sicurezza. Sedere troppo vicino ai moduli
air bag laterali, appoggiare le mani su di
essi, dormire appoggiandosi contro la
porta o sporgersi dal finestrino è
estremamente pericoloso. Gli air bag
laterali si gonfiano con grande forza e
molto rapidamente espandendosi
direttamente lungo il lato della vettura che
subisce l'urto. Chiunque sieda troppo
vicino alla porta potrebbe subire lesioni
gravi. Durante la marcia, lasciare sgombro
lo spazio d'azione degli air bag laterali
sedendo al centro del proprio sedile e
indossare correttamente le cinture di
sicurezza.
116
SICUREZZA

122)Non applicare oggetti sopra o attorno
all'area da cui fuoriescono gli air bag del
guidatore e del passeggero. Applicare un
oggetto sui moduli air bag del guidatore e
del passeggero o posizionare un oggetto
davanti a essi è pericoloso. In caso di
incidente, un oggetto potrebbe interferire
con il gonfiaggio dell'air bag e ferire gli
occupanti.
123)Non applicare oggetti sopra o attorno
all'area da cui fuoriesce un Air bag laterale.
Applicare oggetti al sedile in modo da
coprirne, in qualsiasi modo, il lato esterno è
pericoloso. In caso di incidente, l'oggetto
potrebbe interferire con l'air bag laterale
che fuoriesce dal lato esterno dei sedili,
riducendo la protezione aggiuntiva fornita
dal sistema air bag laterale o deviando l'air
bag in modo pericoloso. Inoltre, l'air bag
potrebbe tagliarsi rilasciando gas. Non
appendere borse, portamappe o zaini con
spallacci ai sedili. Non utilizzare mai fodere
non originali sui sedili. Assicurarsi che i
moduli air bag laterali dei sedili siano
sempre liberi di aprirsi in caso di collisione
laterale.
124)Non toccare i componenti del sistema
di ritenuta supplementare dopo il
gonfiaggio degli Air bag. Toccare i
componenti del sistema di ritenuta
supplementare dopo il gonfiaggio degli air
bag è pericoloso. Subito dopo il gonfiaggio
questi componenti sono molto caldi e
possono provocare ustioni.125)Non installare mai accessori sulla
parte anteriore della vettura. L'installazione
di accessori frontali, come barre di
protezione frontali (bull-bar, push-bar o altri
dispositivi simili), spazzaneve è pericolosa.
Questi dispositivi potrebbero influenzare
negativamente il sistema di sensori d'urto
degli air bag, causando il gonfiaggio
inaspettato degli air bag o impedendo agli
Air bag di gonfiarsi durante un incidente.
Gli occupanti potrebbero subire gravi
lesioni.
126)Non modificare le sospensioni.
Modificare le sospensioni della vettura è
pericoloso. In caso di modifica dell'altezza
da terra della vettura o delle sospensioni, il
sistema non sarà in grado di rilevare
accuratamente una collisione con il
conseguente rischio di gonfiaggio errato o
indesiderato degli air bag e di gravi lesioni
per gli occupanti.127)Non modificare una porta o evitare la
riparazione di eventuali danni. Si
raccomanda di richiedere sempre
l'ispezione delle porte danneggiate da
parte di riparatore esperto preferibilmente
dalla Rete Assistenziale Abarth. Modificare
una porta o evitare la riparazione di
eventuali danni è pericoloso. Ogni porta è
dotata di un sensore d'urto laterale. La
realizzazione di fori in una porta, così come
la rimozione dell'altoparlante o la mancata
riparazione di una porta danneggiata
potrebbe influenzare negativamente il
sensore, impedendo la corretta rilevazione
della pressione di un urto durante una
collisione laterale. Se un sensore non rileva
correttamente un urto laterale, gli air bag
laterali e i pretensionatori delle cinture di
sicurezza potrebbero non funzionare
correttamente con il conseguente rischio di
lesioni per gli occupanti.
117

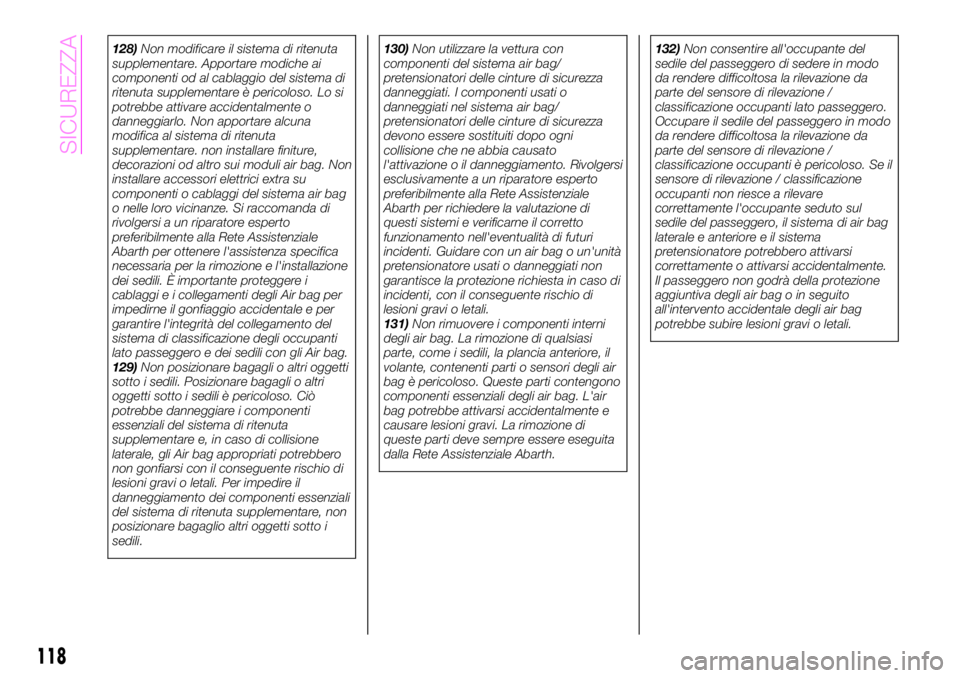

128)Non modificare il sistema di ritenuta
supplementare. Apportare modiche ai
componenti od al cablaggio del sistema di
ritenuta supplementare è pericoloso. Lo si
potrebbe attivare accidentalmente o
danneggiarlo. Non apportare alcuna
modifica al sistema di ritenuta
supplementare. non installare finiture,
decorazioni od altro sui moduli air bag. Non
installare accessori elettrici extra su
componenti o cablaggi del sistema air bag
o nelle loro vicinanze. Si raccomanda di
rivolgersi a un riparatore esperto
preferibilmente alla Rete Assistenziale
Abarth per ottenere l'assistenza specifica
necessaria per la rimozione e l'installazione
dei sedili. È importante proteggere i
cablaggi e i collegamenti degli Air bag per
impedirne il gonfiaggio accidentale e per
garantire l'integrità del collegamento del
sistema di classificazione degli occupanti
lato passeggero e dei sedili con gli Air bag.
129)Non posizionare bagagli o altri oggetti
sotto i sedili. Posizionare bagagli o altri
oggetti sotto i sedili è pericoloso. Ciò
potrebbe danneggiare i componenti
essenziali del sistema di ritenuta
supplementare e, in caso di collisione
laterale, gli Air bag appropriati potrebbero
non gonfiarsi con il conseguente rischio di
lesioni gravi o letali. Per impedire il
danneggiamento dei componenti essenziali
del sistema di ritenuta supplementare, non
posizionare bagaglio altri oggetti sotto i
sedili.130)Non utilizzare la vettura con
componenti del sistema air bag/
pretensionatori delle cinture di sicurezza
danneggiati. I componenti usati o
danneggiati nel sistema air bag/
pretensionatori delle cinture di sicurezza
devono essere sostituiti dopo ogni
collisione che ne abbia causato
l'attivazione o il danneggiamento. Rivolgersi
esclusivamente a un riparatore esperto
preferibilmente alla Rete Assistenziale
Abarth per richiedere la valutazione di
questi sistemi e verificarne il corretto
funzionamento nell'eventualità di futuri
incidenti. Guidare con un air bag o un'unità
pretensionatore usati o danneggiati non
garantisce la protezione richiesta in caso di
incidenti, con il conseguente rischio di
lesioni gravi o letali.
131)Non rimuovere i componenti interni
degli air bag. La rimozione di qualsiasi
parte, come i sedili, la plancia anteriore, il
volante, contenenti parti o sensori degli air
bag è pericoloso. Queste parti contengono
componenti essenziali degli air bag. L'air
bag potrebbe attivarsi accidentalmente e
causare lesioni gravi. La rimozione di
queste parti deve sempre essere eseguita
dalla Rete Assistenziale Abarth.132)Non consentire all'occupante del
sedile del passeggero di sedere in modo
da rendere difficoltosa la rilevazione da
parte del sensore di rilevazione /
classificazione occupanti lato passeggero.
Occupare il sedile del passeggero in modo
da rendere difficoltosa la rilevazione da
parte del sensore di rilevazione /
classificazione occupanti è pericoloso. Se il
sensore di rilevazione / classificazione
occupanti non riesce a rilevare
correttamente l'occupante seduto sul
sedile del passeggero, il sistema di air bag
laterale e anteriore e il sistema
pretensionatore potrebbero attivarsi
correttamente o attivarsi accidentalmente.
Il passeggero non godrà della protezione
aggiuntiva degli air bag o in seguito
all'intervento accidentale degli air bag
potrebbe subire lesioni gravi o letali.
118
SICUREZZA
