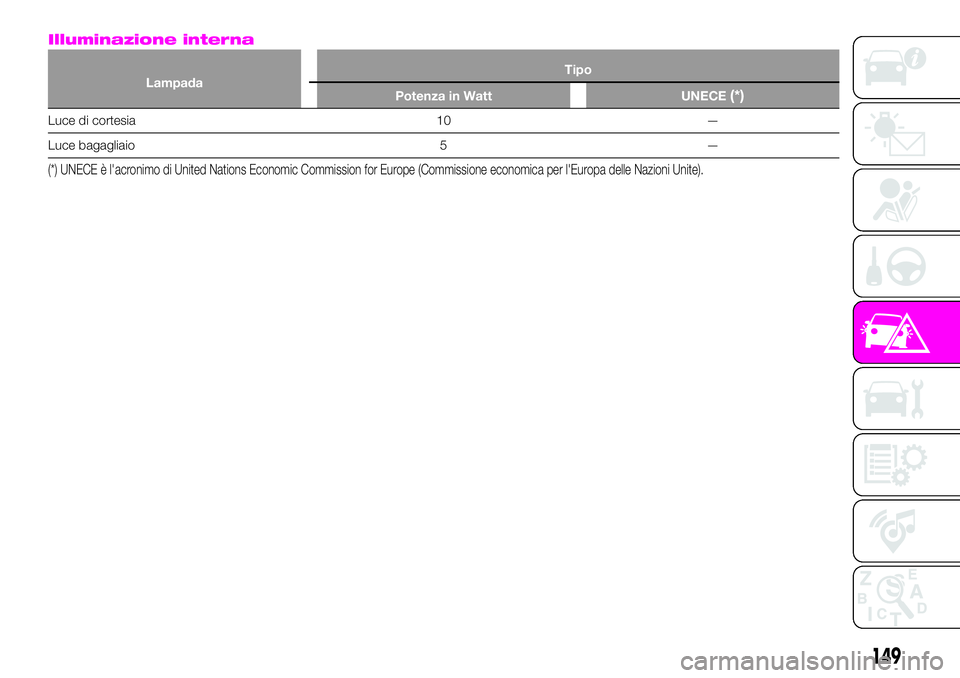

Illuminazione interna
LampadaTipo
Potenza in Watt UNECE(*)
Luce di cortesia 10 —
Luce bagagliaio 5 —
(*) UNECE è l'acronimo di United Nations Economic Commission for Europe (Commissione economica per l'Europa delle Nazioni Unite).
149
Page 152 of 240

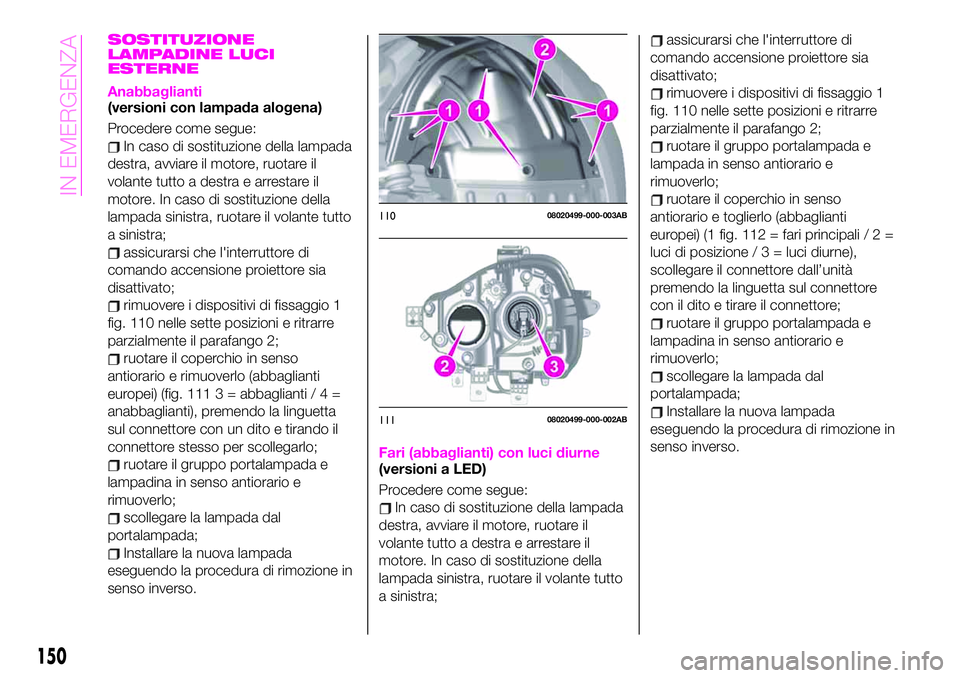

SOSTITUZIONE
LAMPADINE LUCI
ESTERNE
Anabbaglianti(versioni con lampada alogena)
Procedere come segue:
In caso di sostituzione della lampada
destra, avviare il motore, ruotare il
volante tutto a destra e arrestare il
motore. In caso di sostituzione della
lampada sinistra, ruotare il volante tutto
a sinistra;
assicurarsi che l'interruttore di
comando accensione proiettore sia
disattivato;
rimuovere i dispositivi di fissaggio 1
fig. 110 nelle sette posizioni e ritrarre
parzialmente il parafango 2;
ruotare il coperchio in senso
antiorario e rimuoverlo (abbaglianti
europei) (fig. 111 3 = abbaglianti/4=
anabbaglianti), premendo la linguetta
sul connettore con un dito e tirando il
connettore stesso per scollegarlo;
ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo;
scollegare la lampada dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.
Fari (abbaglianti) con luci diurne(versioni a LED)
Procedere come segue:
In caso di sostituzione della lampada
destra, avviare il motore, ruotare il
volante tutto a destra e arrestare il
motore. In caso di sostituzione della
lampada sinistra, ruotare il volante tutto
a sinistra;
assicurarsi che l'interruttore di
comando accensione proiettore sia
disattivato;
rimuovere i dispositivi di fissaggio 1
fig. 110 nelle sette posizioni e ritrarre
parzialmente il parafango 2;
ruotare il gruppo portalampada e
lampada in senso antiorario e
rimuoverlo;
ruotare il coperchio in senso
antiorario e toglierlo (abbaglianti
europei) (1 fig. 112 = fari principali/2=
luci di posizione/3=luci diurne),
scollegare il connettore dall’unità
premendo la linguetta sul connettore
con il dito e tirare il connettore;
ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo;
scollegare la lampada dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.
11008020499-000-003AB
11108020499-000-002AB
150
IN EMERGENZA
Page 153 of 240

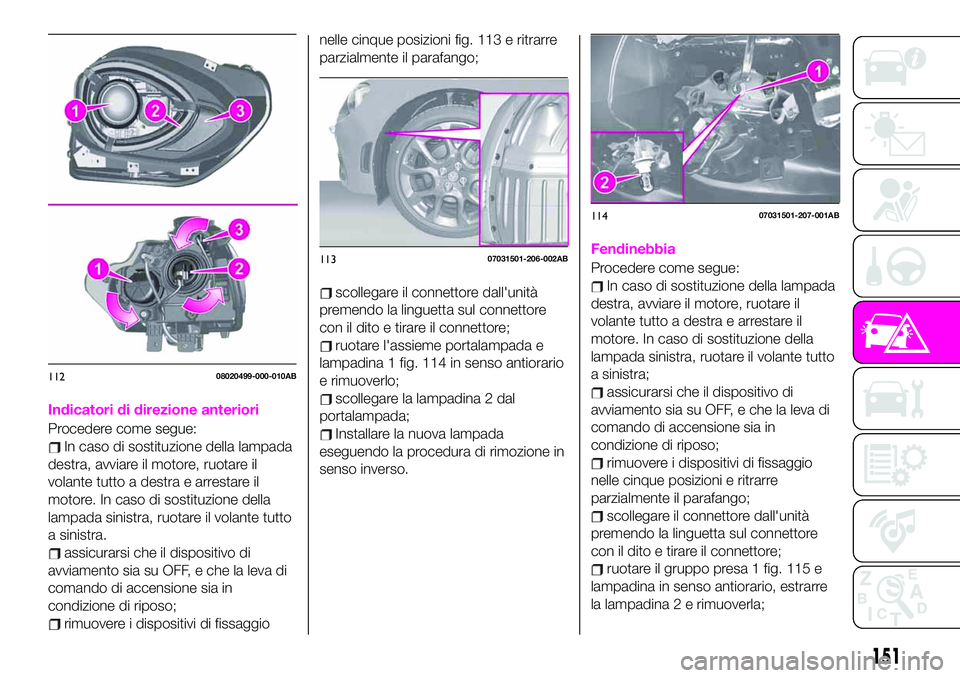

Indicatori di direzione anteriori
Procedere come segue:
In caso di sostituzione della lampada
destra, avviare il motore, ruotare il
volante tutto a destra e arrestare il
motore. In caso di sostituzione della
lampada sinistra, ruotare il volante tutto
a sinistra.
assicurarsi che il dispositivo di
avviamento sia su OFF, e che la leva di
comando di accensione sia in
condizione di riposo;
rimuovere i dispositivi di fissaggionelle cinque posizioni fig. 113 e ritrarre
parzialmente il parafango;
scollegare il connettore dall'unità
premendo la linguetta sul connettore
con il dito e tirare il connettore;
ruotare l'assieme portalampada e
lampadina 1 fig. 114 in senso antiorario
e rimuoverlo;
scollegare la lampadina 2 dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.
Fendinebbia
Procedere come segue:
In caso di sostituzione della lampada
destra, avviare il motore, ruotare il
volante tutto a destra e arrestare il
motore. In caso di sostituzione della
lampada sinistra, ruotare il volante tutto
a sinistra;
assicurarsi che il dispositivo di
avviamento sia su OFF, e che la leva di
comando di accensione sia in
condizione di riposo;
rimuovere i dispositivi di fissaggio
nelle cinque posizioni e ritrarre
parzialmente il parafango;
scollegare il connettore dall'unità
premendo la linguetta sul connettore
con il dito e tirare il connettore;
ruotare il gruppo presa 1 fig. 115 e
lampadina in senso antiorario, estrarre
la lampadina 2 e rimuoverla;
11208020499-000-010AB
11307031501-206-002AB
11407031501-207-001AB
151
Page 154 of 240

scollegare la lampada dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.

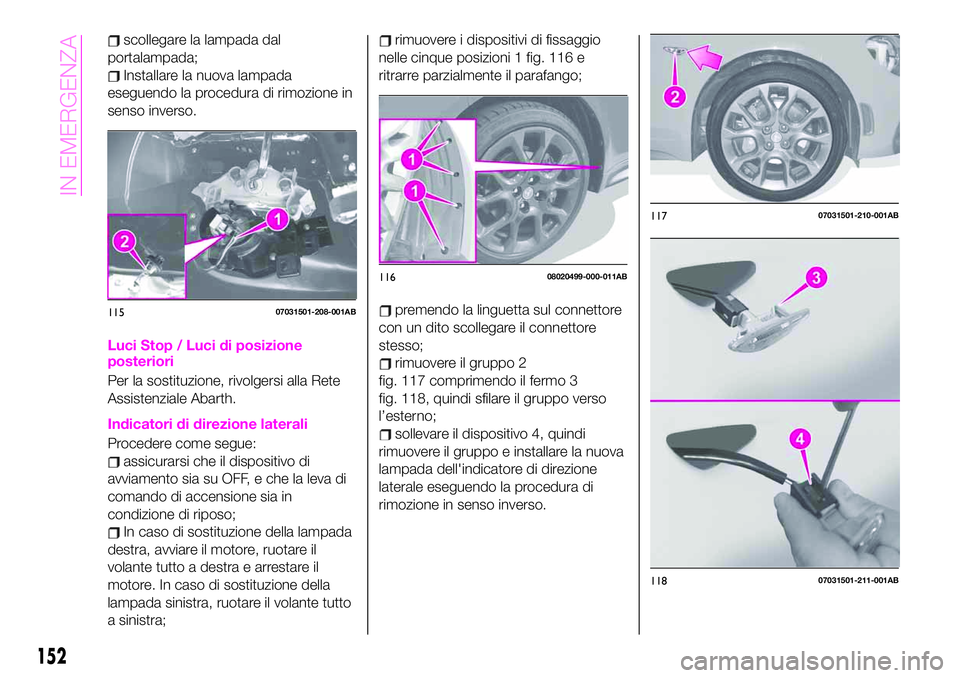

Luci Stop / Luci di posizione
posteriori
Per la sostituzione, rivolgersi alla Rete
Assistenziale Abarth.
Indicatori di direzione laterali
Procedere come segue:
assicurarsi che il dispositivo di
avviamento sia su OFF, e che la leva di
comando di accensione sia in
condizione di riposo;
In caso di sostituzione della lampada
destra, avviare il motore, ruotare il
volante tutto a destra e arrestare il
motore. In caso di sostituzione della
lampada sinistra, ruotare il volante tutto
a sinistra;
rimuovere i dispositivi di fissaggio
nelle cinque posizioni 1 fig. 116 e
ritrarre parzialmente il parafango;
premendo la linguetta sul connettore
con un dito scollegare il connettore
stesso;
rimuovere il gruppo 2
fig. 117 comprimendo il fermo 3
fig. 118, quindi sfilare il gruppo verso
l’esterno;
sollevare il dispositivo 4, quindi
rimuovere il gruppo e installare la nuova
lampada dell'indicatore di direzione
laterale eseguendo la procedura di
rimozione in senso inverso.
11507031501-208-001AB
11608020499-000-011AB
11707031501-210-001AB
11807031501-211-001AB
152
IN EMERGENZA
Page 155 of 240

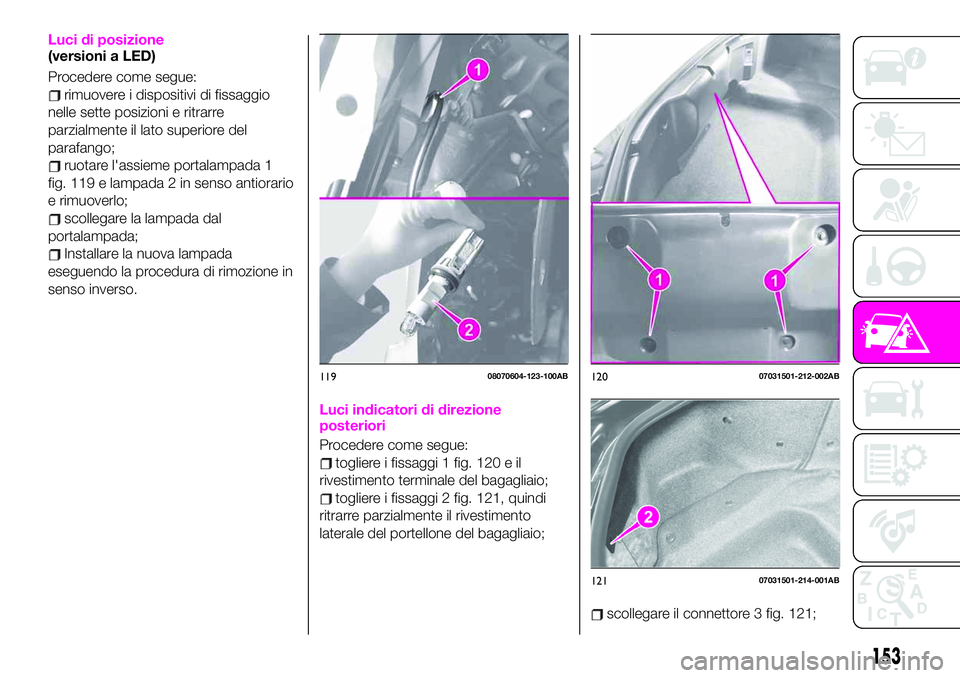

Luci di posizione(versioni a LED)
Procedere come segue:
rimuovere i dispositivi di fissaggio
nelle sette posizioni e ritrarre
parzialmente il lato superiore del
parafango;
ruotare l'assieme portalampada 1
fig. 119 e lampada 2 in senso antiorario
e rimuoverlo;
scollegare la lampada dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.
Luci indicatori di direzione
posteriori
Procedere come segue:
togliere i fissaggi 1 fig. 120 e il
rivestimento terminale del bagagliaio;
togliere i fissaggi 2 fig. 121, quindi
ritrarre parzialmente il rivestimento
laterale del portellone del bagagliaio;
scollegare il connettore 3 fig. 121;
11908070604-123-100AB12007031501-212-002AB
12107031501-214-001AB
153
Page 156 of 240

rimuovere una vite 4 fig. 123eidue
dadi 5;
tirare l'unità 6 fig. 124 indietro per
toglierla;
ruotare il gruppo presa e lampadina
7 fig. 125 in senso antiorario per
toglierlo.
Luce retromarcia / Luce
retronebbia
(se presente)
Procedere come segue:
assicurarsi che il dispositivo di
avviamento sia su OFF, e che la leva di
comando di accensione sia in
condizione di riposo;
premendo la linguetta sul connettore
con un dito scollegare il connettore
stesso;
ruotare l'assieme portalampada e
lampada in senso antiorario e
rimuoverlo; 1 = luce retromarcia/2=
luce retronebbia;
scollegare la lampada dal
portalampada;
Installare la nuova lampada
eseguendo la procedura di rimozione in
senso inverso.
Luci targa
Procedere come segue:
assicurarsi che il dispositivo di
avviamento sia su OFF, e che la leva di
comando di accensione sia in
condizione di riposo;
far scorrere il gruppo 1 fig. 127 come
illustrato in figura e rimuoverlo,
12207031501-213-001AB
12307031501-215-001AB
12407031501-216-001AB
12507031501-203-002AB
12608020499-000-012AB
154
IN EMERGENZA
Page 157 of 240

scollegare il connettore elettrico dal
gruppo e sostituire la lampada;
Installare il nuovo gruppo eseguendo
la procedura di rimozione in senso
inverso.ATTENZIONE
165)Modifiche o riparazioni dell'impianto
elettrico eseguite in modo non corretto e
senza tenere conto delle caratteristiche
tecniche dell'impianto possono causare
anomalie di funzionamento con rischi di
incendio.
166)Prima di sostituire la lampadina,
attendere che si raffreddi: PERICOLO DI
USTIONE!
167)Le lampadine alogene contengono
gas pressurizzato, in caso di rottura
possono esplodere lanciando verso
l’esterno frammenti di vetro.
168)Sostituire le lampade sempre a
motore arrestato. Assicurarsi inoltre che il
motore sia freddo, per evitare il rischio di
ustioni.
AVVERTENZA
30)Ove possibile, si consiglia che la
sostituzione delle lampadine avvenga a
cura della Rete Assistenziale Abarth. Il
funzionamento e l'orientamento corretti
delle luci esterne sono essenziali per la
guida in assoluta sicurezza e in accordo
con la legge.31)Le lampadine alogene devono essere
toccate solamente dalla parte metallica.
Toccare la parte trasparente della
lampadina con le dita può ridurre l’intensità
della luce emessa e persino ridurre la vita
utile della lampadina. In caso di contatto
accidentale, pulire la lampadina con un
panno inumidito con alcool e lasciare
asciugare.
12707031501-220-001AB
155
Page 158 of 240

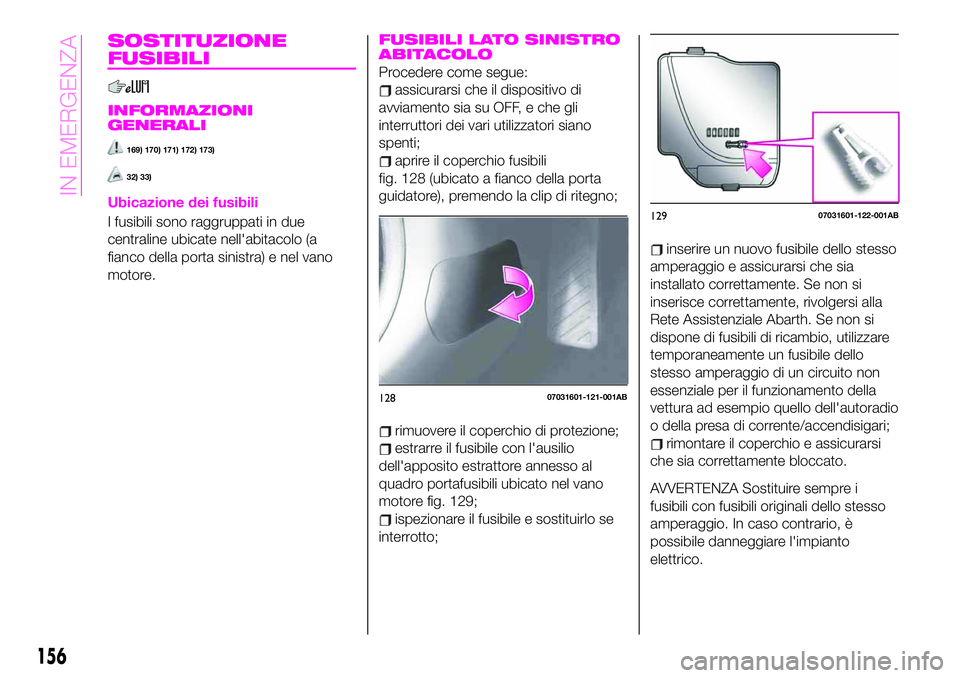

SOSTITUZIONE
FUSIBILI
INFORMAZIONI
GENERALI
169) 170) 171) 172) 173)
32) 33)
Ubicazione dei fusibili
I fusibili sono raggruppati in due
centraline ubicate nell'abitacolo (a
fianco della porta sinistra) e nel vano
motore.
FUSIBILI LATO SINISTRO
ABITACOLO
Procedere come segue:
assicurarsi che il dispositivo di
avviamento sia su OFF, e che gli
interruttori dei vari utilizzatori siano
spenti;
aprire il coperchio fusibili
fig. 128 (ubicato a fianco della porta
guidatore), premendo la clip di ritegno;
rimuovere il coperchio di protezione;
estrarre il fusibile con l'ausilio
dell'apposito estrattore annesso al
quadro portafusibili ubicato nel vano
motore fig. 129;
ispezionare il fusibile e sostituirlo se
interrotto;
inserire un nuovo fusibile dello stesso
amperaggio e assicurarsi che sia
installato correttamente. Se non si
inserisce correttamente, rivolgersi alla
Rete Assistenziale Abarth. Se non si
dispone di fusibili di ricambio, utilizzare
temporaneamente un fusibile dello
stesso amperaggio di un circuito non
essenziale per il funzionamento della
vettura ad esempio quello dell'autoradio
o della presa di corrente/accendisigari;
rimontare il coperchio e assicurarsi
che sia correttamente bloccato.
AVVERTENZA Sostituire sempre i
fusibili con fusibili originali dello stesso
amperaggio. In caso contrario, è
possibile danneggiare l'impianto
elettrico.
12807031601-121-001AB
12907031601-122-001AB
156
IN EMERGENZA
Page 159 of 240

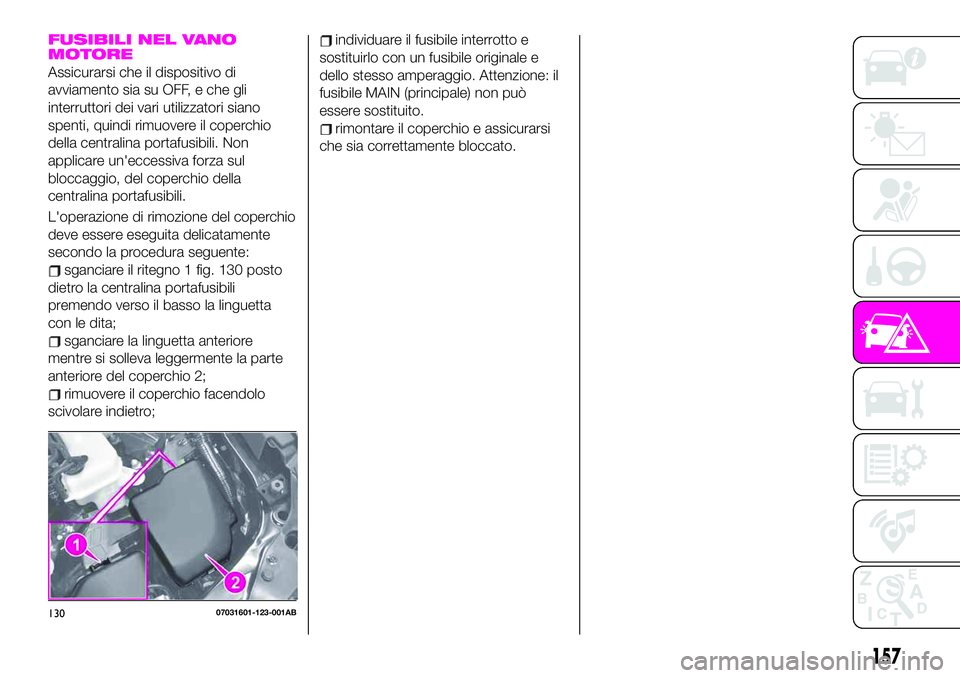

FUSIBILI NEL VANO
MOTORE
Assicurarsi che il dispositivo di
avviamento sia su OFF, e che gli
interruttori dei vari utilizzatori siano
spenti, quindi rimuovere il coperchio
della centralina portafusibili. Non
applicare un'eccessiva forza sul
bloccaggio, del coperchio della
centralina portafusibili.
L'operazione di rimozione del coperchio
deve essere eseguita delicatamente
secondo la procedura seguente:
sganciare il ritegno 1 fig. 130 posto
dietro la centralina portafusibili
premendo verso il basso la linguetta
con le dita;
sganciare la linguetta anteriore
mentre si solleva leggermente la parte
anteriore del coperchio 2;
rimuovere il coperchio facendolo
scivolare indietro;
individuare il fusibile interrotto e
sostituirlo con un fusibile originale e
dello stesso amperaggio. Attenzione: il
fusibile MAIN (principale) non può
essere sostituito.
rimontare il coperchio e assicurarsi
che sia correttamente bloccato.
13007031601-123-001AB
157
Page 160 of 240

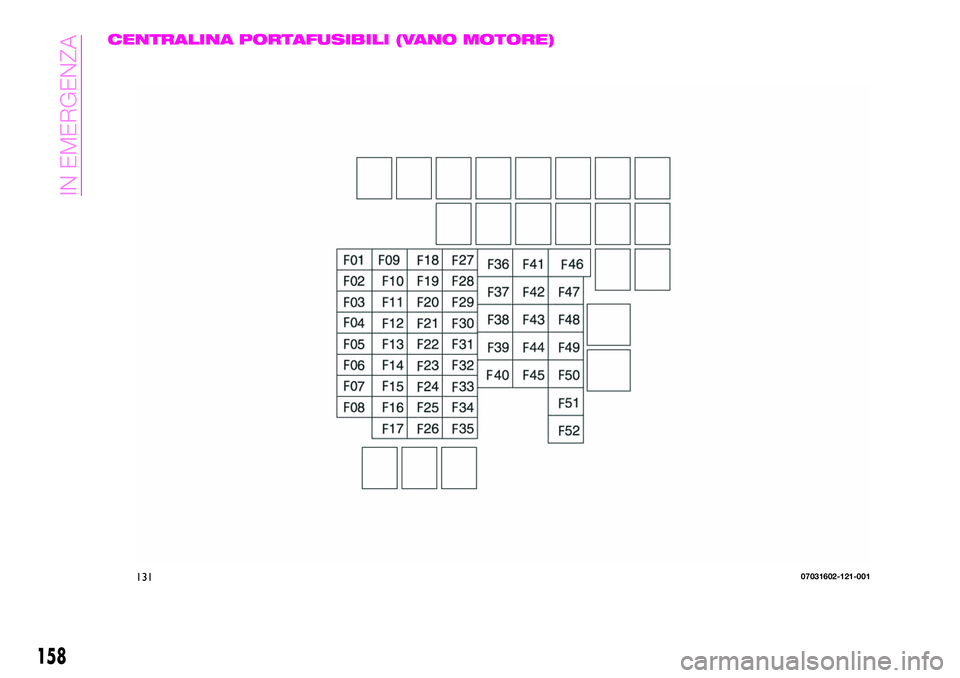

CENTRALINA PORTAFUSIBILI (VANO MOTORE)
13107031602-121-001
158
IN EMERGENZA
