Abarth 500 2012 Instructieboek (in Dutch)

150
LAMPJES EN
MELDINGEN
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS

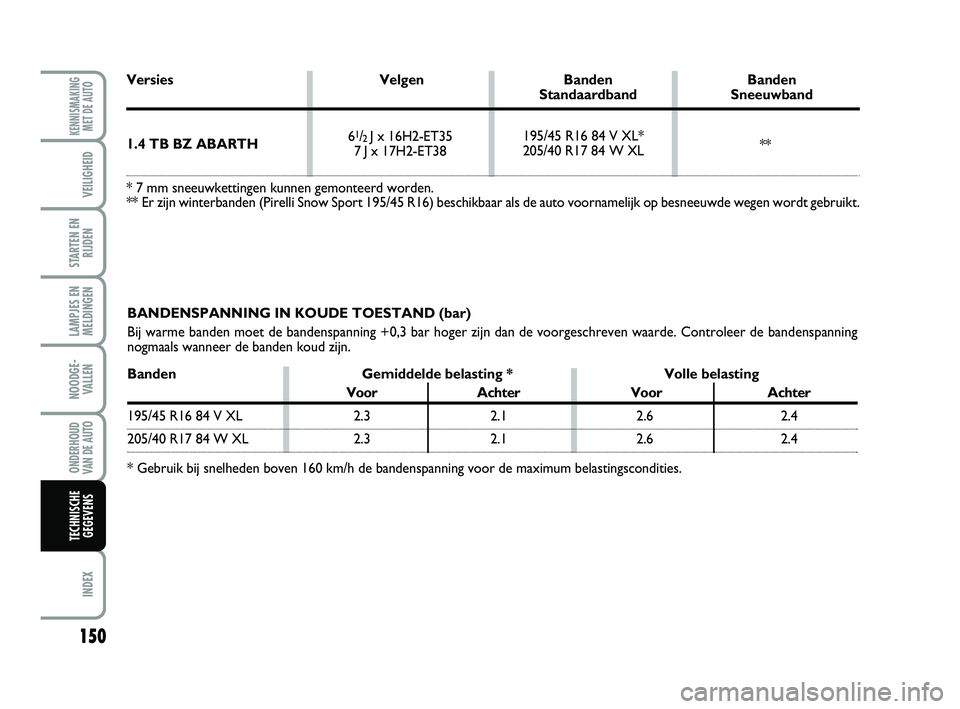

BANDENSPANNING IN KOUDE TOESTAND (bar)
Bij warme banden moet de bandenspanning +0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de bandenspanning
nogmaals wanneer de banden koud zijn.
Banden Gemiddelde belasting * Volle belasting
Voor Achter Voor Achter
195/45 R16 84 V XL 2.3 2.1 2.6 2.4
205/40 R17 84 W XL 2.3 2.1 2.6 2.4
* Gebruik bij snelheden boven 160 km/h de bandenspanning voor de maximum belastingscondities.
** Versies Velgen Banden Banden
Standaardband Sneeuwband
1.4 TB BZ ABARTH
* 7 mm sneeuwkettingen kunnen gemonteerd worden.
** Er zijn winterbanden (Pirelli Snow Sport 195/45 R16) beschikbaar als de auto voornamelijk op besneeuwde wegen wordt gebruikt. 6
1/2J x 16H2-ET35
7 J x 17H2-ET38195/45 R16 84 V XL*
205/40 R17 84 W XL
141-159 ABARTH 500 2ed NL.qxd:145-163 FIAT 500 IT 4-07-2011 9:54 Pagina 150

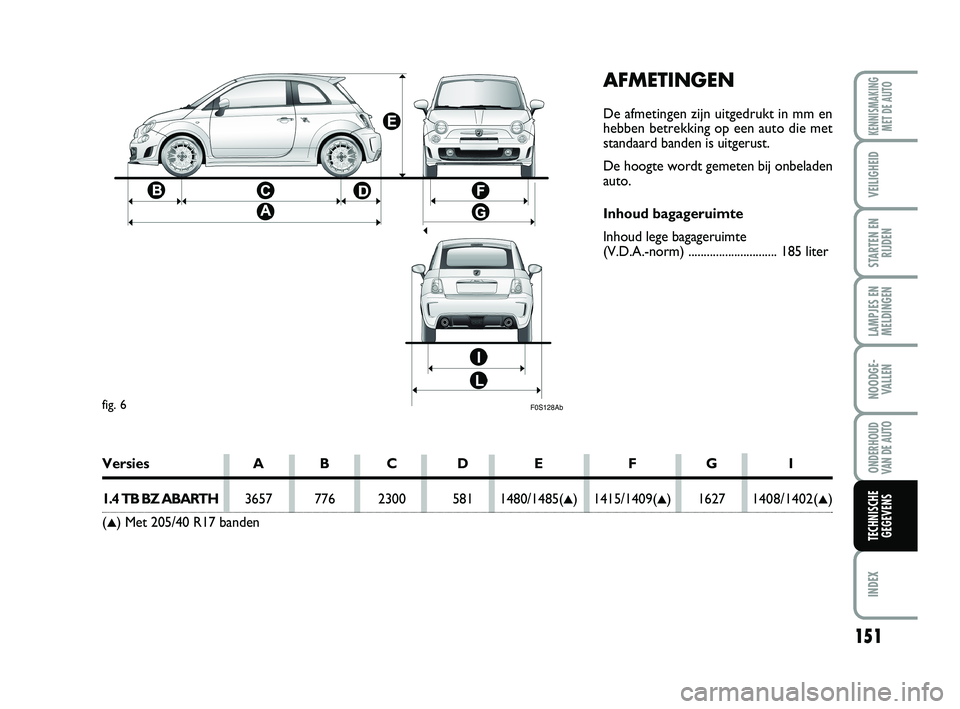

AFMETINGEN
De afmetingen zijn uitgedrukt in mm en
hebben betrekking op een auto die met
standaard banden is uitgerust.
De hoogte wordt gemeten bij onbeladen
auto.
Inhoud bagageruimte
Inhoud lege bagageruimte
(V.D.A.-norm) ............................. 185 liter
151
LAMPJES EN
MELDINGEN
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
F0S128Abfig. 6
Versies A B C D E F G I
1.4 TB BZ ABARTH3657 776 2300 581 1480/1485(▲) 1415/1409(▲) 16271408/1402(▲)
(
▲) Met 205/40 R17 banden
141-159 ABARTH 500 2ed NL.qxd:145-163 FIAT 500 IT 4-07-2011 9:54 Pagina 151

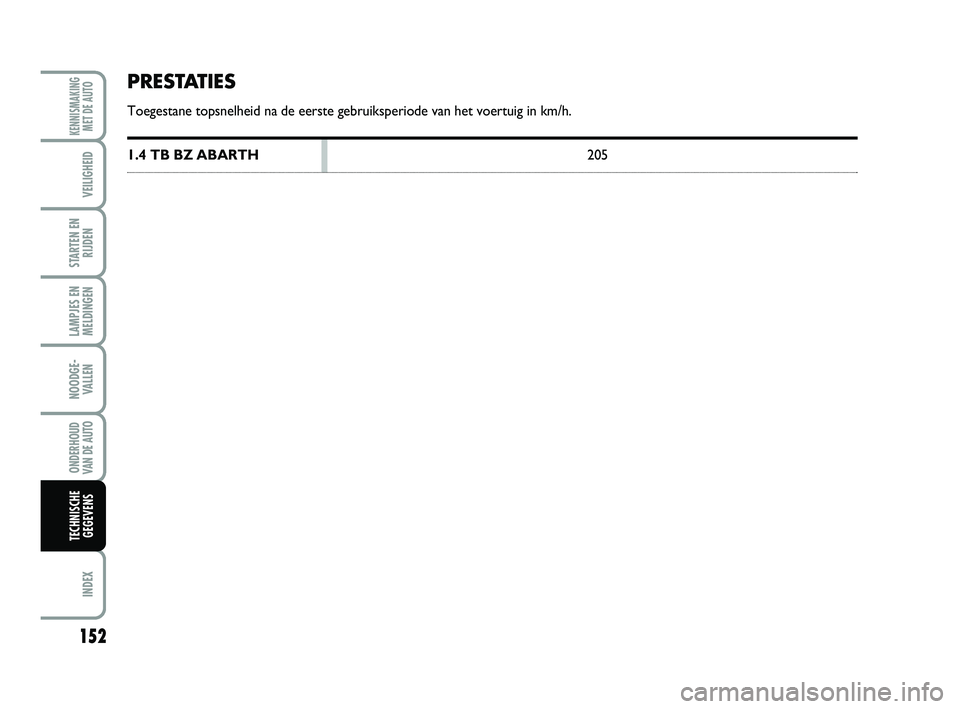

PRESTATIES
Toegestane topsnelheid na de eerste gebruiksperiode van het voertuig in km/h.
1.4 TB BZ ABARTH205
152
LAMPJES EN
MELDINGEN
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
141-159 ABARTH 500 2ed NL.qxd:145-163 FIAT 500 IT 4-07-2011 9:54 Pagina 152

153
LAMPJES EN
MELDINGEN
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
1.4 TB BZ ABARTH
1035
390
830
640
1425
800
400
50
60

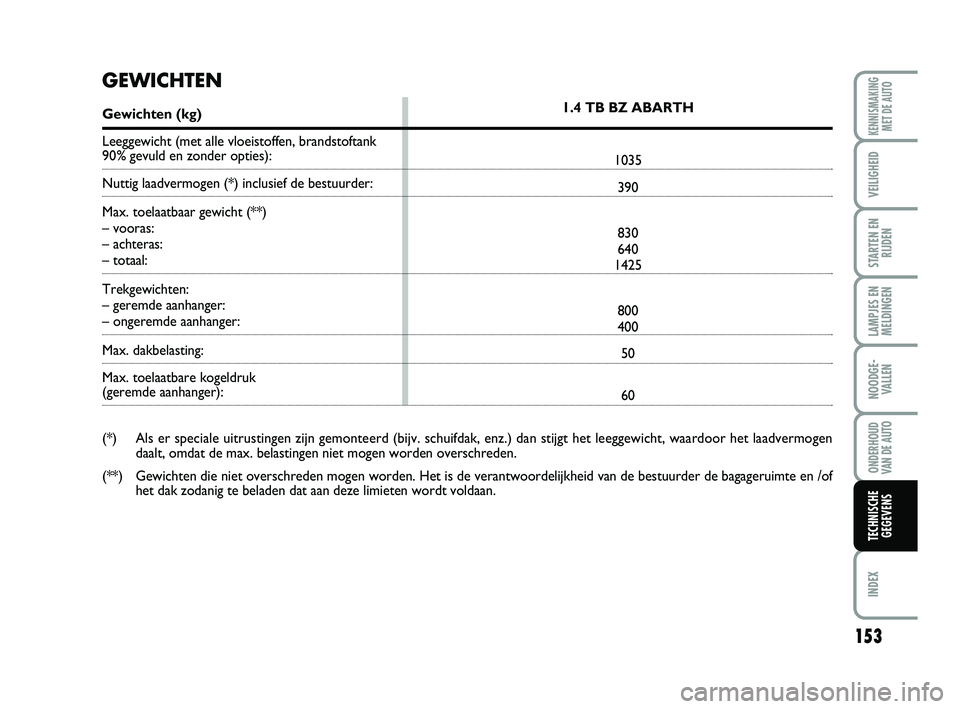

GEWICHTEN
Gewichten (kg)
Leeggewicht (met alle vloeistoffen, brandstoftank
90% gevuld en zonder opties):
Nuttig laadvermogen (*) inclusief de bestuurder:
Max. toelaatbaar gewicht (**)
– vooras:
– achteras:
– totaal:
Trekgewichten:
– geremde aanhanger:
– ongeremde aanhanger:
Max. dakbelasting:
Max. toelaatbare kogeldruk
(geremde aanhanger):
(*) Als er speciale uitrustingen zijn gemonteerd (bijv. schuifdak, enz.) dan stijgt het leeggewicht, waardoor het laadvermogen
daalt, omdat de max. belastingen niet mogen worden overschreden.
(**) Gewichten die niet overschreden mogen worden. Het is de verantwoordelijkheid van de bestuurder de bagageruimte en /of
het dak zodanig te beladen dat aan deze limieten wordt voldaan.
141-159 ABARTH 500 2ed NL.qxd:145-163 FIAT 500 IT 4-07-2011 9:54 Pagina 153

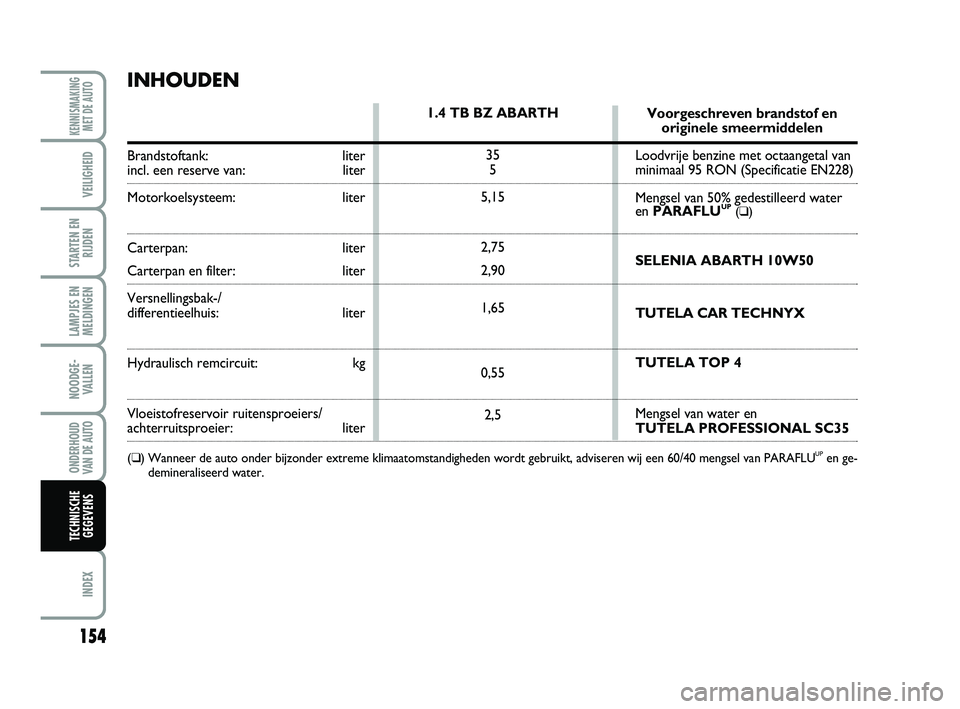

INHOUDEN
Brandstoftank: literincl. een reserve van: liter
Motorkoelsysteem: liter
Carterpan: liter
Carterpan en filter: liter
Versnellingsbak-/
differentieelhuis: liter
Hydraulisch remcircuit: kg
Vloeistofreservoir ruitensproeiers/achterruitsproeier: liter
(❑) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60/40 mengsel van PARAFLUUPen ge-
demineraliseerd water.
154
LAMPJES EN
MELDINGEN
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
1.4 TB BZ ABARTH
35
5
5,15
2,75
2,90
1,65
0,55
2,5Voorgeschreven brandstof en
originele smeermiddelen
Loodvrije benzine met octaangetal van
minimaal 95 RON (Specificatie EN228)
Mengsel van 50% gedestilleerd water
en PARAFLU
UP(❑)
SELENIA ABARTH 10W50
TUTELA CAR TECHNYX
TUTELA TOP 4
Mengsel van water en
TUTELA PROFESSIONAL SC35
141-159 ABARTH 500 2ed NL.qxd:145-163 FIAT 500 IT 4-07-2011 9:54 Pagina 154

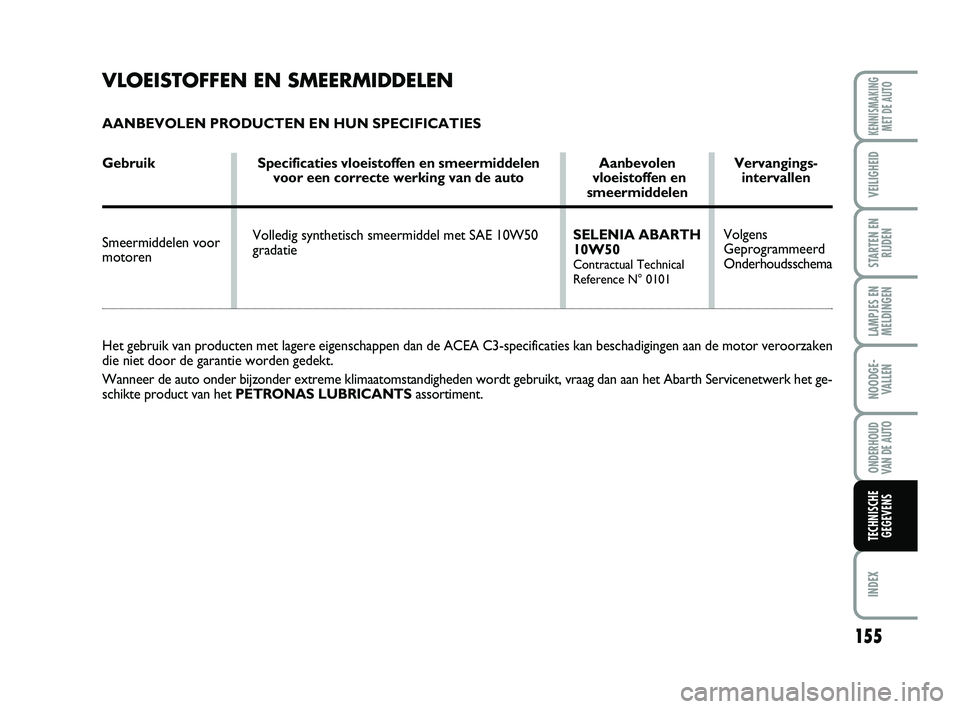

VLOEISTOFFEN EN SMEERMIDDELEN
AANBEVOLEN PRODUCTEN EN HUN SPECIFICATIES
Gebruik Specificaties vloeistoffen en smeermiddelen Aanbevolen Vervangings-
voor een correcte werking van de auto vloeistoffen en intervallen
smeermiddelen
Smeermiddelen voor
motoren
Het gebruik van producten met lagere eigenschappen dan de ACEA C3-specificaties kan beschadigingen aan de motor veroorzaken
die niet door de garantie worden gedekt.
Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, vraag dan aan het Abarth Servicenetwerk het ge-
schikte product van het PETRONAS LUBRICANTSassortiment.
155
LAMPJES EN
MELDINGEN
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
Volledig synthetisch smeermiddel met SAE 10W50
gradatieSELENIA ABARTH
10W50
Contractual Technical
Reference N° 0101
Volgens
Geprogrammeerd
Onderhoudsschema
141-159 ABARTH 500 2ed NL.qxd:145-163 FIAT 500 IT 4-07-2011 9:54 Pagina 155

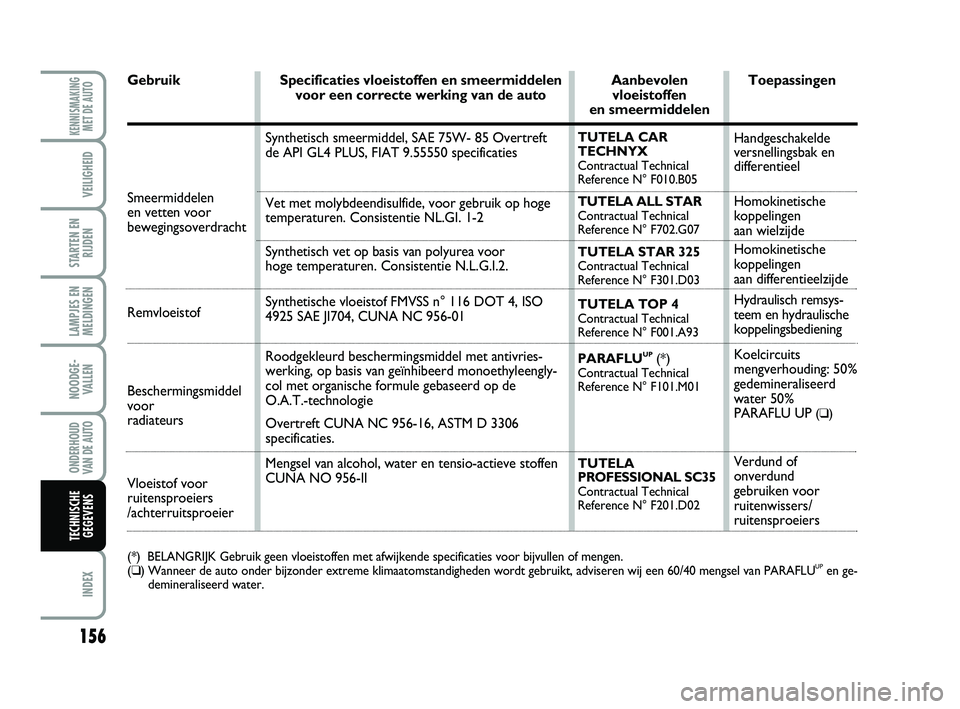

Gebruik Specificaties vloeistoffen en smeermiddelen Aanbevolen Toepassingen
voor een correcte werking van de auto vloeistoffen
en smeermiddelen
Smeermiddelen
en vetten voor
bewegingsoverdracht
Remvloeistof
Beschermingsmiddel
voor
radiateurs
Vloeistof voor
ruitensproeiers
/achterruitsproeier
(*) BELANGRIJK Gebruik geen vloeistoffen met afwijkende specificaties voor bijvullen of mengen.
(❑) Wanneer de auto onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60/40 mengsel van PARAFLUUPen ge-
demineraliseerd water.
156
LAMPJES EN
MELDINGEN
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
Handgeschakelde
versnellingsbak en
differentieel
Homokinetische
koppelingen
aan wielzijde
Homokinetische
koppelingen
aan differentieelzijde
Hydraulisch remsys-
teem en hydraulische
koppelingsbediening
Koelcircuits
mengverhouding: 50%
gedemineraliseerd
water 50%
PARAFLU UP
(❑)
Verdund of
onverdund
gebruiken voor
ruitenwissers/
ruitensproeiers
TUTELA CAR
TECHNYX
Contractual Technical
Reference N° F010.B05
TUTELA ALL STARContractual Technical
Reference N° F702.G07
TUTELA STAR 325Contractual Technical
Reference N° F301.D03
TUTELA TOP 4Contractual Technical
Reference N° F001.A93
PARAFLUUP(*)Contractual Technical
Reference N° F101.M01
TUTELA
PROFESSIONAL SC35
Contractual Technical
Reference N° F201.D02
Synthetisch smeermiddel, SAE 75W- 85 Overtreft
de API GL4 PLUS, FIAT 9.55550 specificaties
Vet met molybdeendisulfide, voor gebruik op hoge
temperaturen. Consistentie NL.GI. 1-2
Synthetisch vet op basis van polyurea voor
hoge temperaturen. Consistentie N.L.G.I.2.
Synthetische vloeistof FMVSS n° 116 DOT 4, ISO
4925 SAE JI704, CUNA NC 956-01
Roodgekleurd beschermingsmiddel met antivries-
werking, op basis van geïnhibeerd monoethyleengly-
col met organische formule gebaseerd op de
O.A.T.-technologie
Overtreft CUNA NC 956-16, ASTM D 3306
specificaties.
Mengsel van alcohol, water en tensio-actieve stoffen
CUNA NO 956-II
141-159 ABARTH 500 2ed NL.qxd:145-163 FIAT 500 IT 4-07-2011 9:54 Pagina 156

❒cyclus op buitenwegen: frequent acce-
lereren in alle versnellingen, waarbij een
testrit op buitenwegen wordt gesimu-
leerd: de snelheid varieert tussen 0 en
120 km/h;
❒gecombineerd verbruik: hierbij telt de
waarde van de stadscyclus voor 37% en
de cyclus op buitenwegen voor 63%
mee.

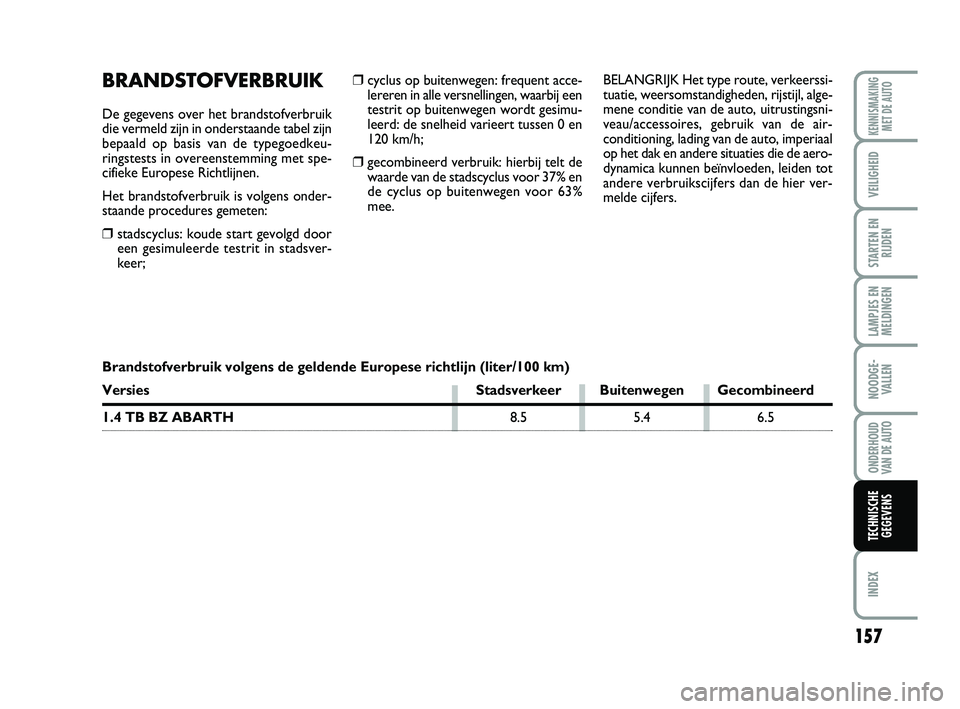

BRANDSTOFVERBRUIK
De gegevens over het brandstofverbruik
die vermeld zijn in onderstaande tabel zijn
bepaald op basis van de typegoedkeu-
ringstests in overeenstemming met spe-
cifieke Europese Richtlijnen.
Het brandstofverbruik is volgens onder-
staande procedures gemeten:
❒stadscyclus: koude start gevolgd door
een gesimuleerde testrit in stadsver-
keer;
157
LAMPJES EN
MELDINGEN
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
BELANGRIJK Het type route, verkeerssi-
tuatie, weersomstandigheden, rijstijl, alge-
mene conditie van de auto, uitrustingsni-
veau/accessoires, gebruik van de air-
conditioning, lading van de auto, imperiaal
op het dak en andere situaties die de aero-
dynamica kunnen beïnvloeden, leiden tot
andere verbruikscijfers dan de hier ver-
melde cijfers.
Brandstofverbruik volgens de geldende Europese richtlijn (liter/100 km)
Versies Stadsverkeer Buitenwegen Gecombineerd
1.4 TB BZ ABARTH8.5 5.4 6.5
141-159 ABARTH 500 2ed NL.qxd:145-163 FIAT 500 IT 4-07-2011 9:54 Pagina 157

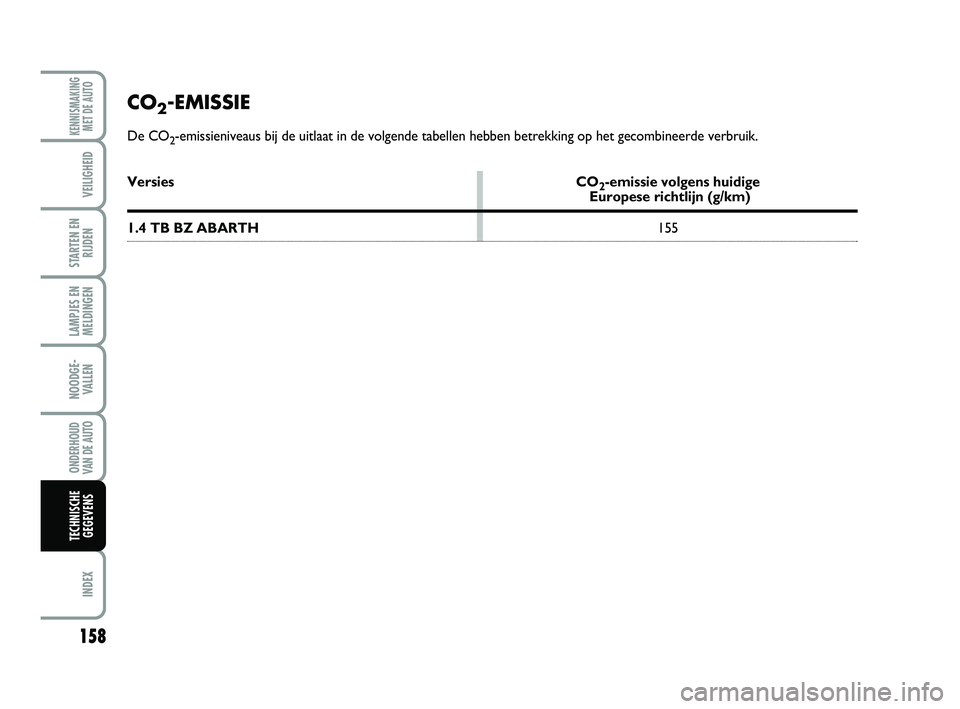

CO2-EMISSIE
De CO2-emissieniveaus bij de uitlaat in de volgende tabellen hebben betrekking op het gecombineerde verbruik.
Versies CO
2-emissie volgens huidige Europese richtlijn (g/km)
1.4 TB BZ ABARTH155
158
LAMPJES EN
MELDINGEN
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
141-159 ABARTH 500 2ed NL.qxd:145-163 FIAT 500 IT 4-07-2011 9:54 Pagina 158

159
LAMPJES EN
MELDINGEN
INDEX
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN
RIJDEN
NOODGE-
VALLEN
ONDERHOUD
VAN DE AUTO
TECHNISCHE
GEGEVENS
141-159 ABARTH 500 2ed NL.qxd:145-163 FIAT 500 IT 4-07-2011 9:54 Pagina 159
