Abarth 500 2013 Libretto Uso Manutenzione (in Italian)

10
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA

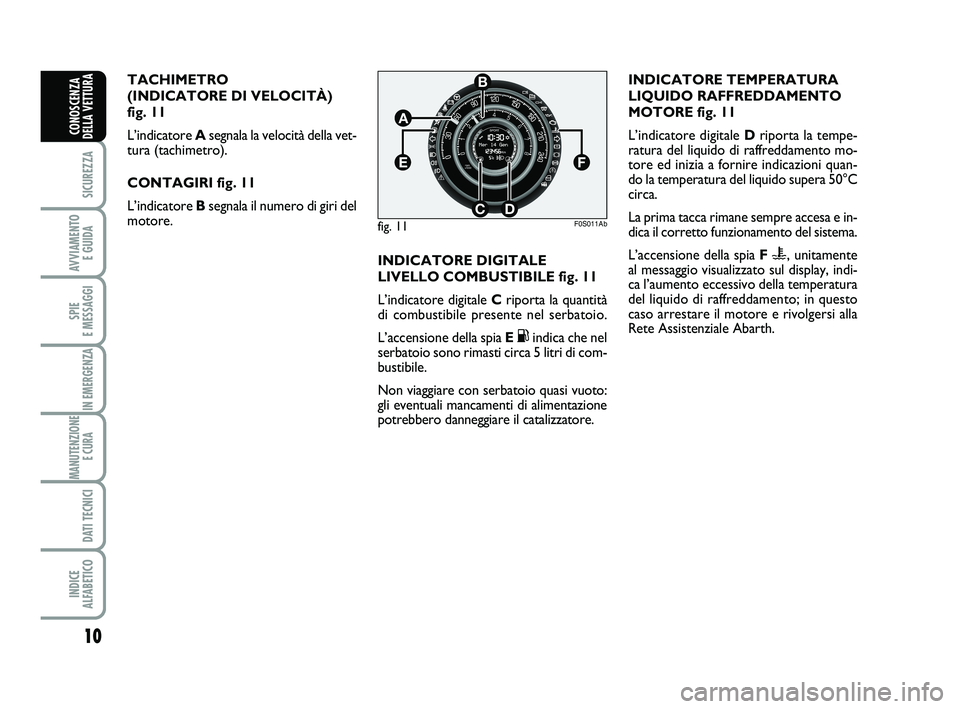

TACHIMETRO
(INDICATORE DI VELOCITÀ)
fig. 11
L’indicatore Asegnala la velocità della vet-
tura (tachimetro).
CONTAGIRI fig. 11
L’indicatore Bsegnala il numero di giri del
motore.
fig. 11
B
A
CD
EF
F0S011Ab
INDICATORE DIGITALE
LIVELLO COMBUSTIBILE fig. 11
L’indicatore digitale C riporta la quantità
di combustibile presente nel serbatoio.
L’accensione della spia E
Kindica che nel
serbatoio sono rimasti circa 5 litri di com-
bustibile.
Non viaggiare con serbatoio quasi vuoto:
gli eventuali mancamenti di alimentazione
potrebbero danneggiare il catalizzatore.INDICATORE TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE fig. 11
L’indicatore digitale Driporta la tempe-
ratura del liquido di raffreddamento mo-
tore ed inizia a fornire indicazioni quan-
do la temperatura del liquido supera 50°C
circa.
La prima tacca rimane sempre accesa e in-
dica il corretto funzionamento del sistema.
L’accensione della spia F
u, unitamente
al messaggio visualizzato sul display, indi-
ca l’aumento eccessivo della temperatura
del liquido di raffreddamento; in questo
caso arrestare il motore e rivolgersi alla
Rete Assistenziale Abarth.
001-022 ABARTH 500 1ed IT:001-022 FIAT 500 IT 23-05-2012 15:33 Pagina 10

11
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA

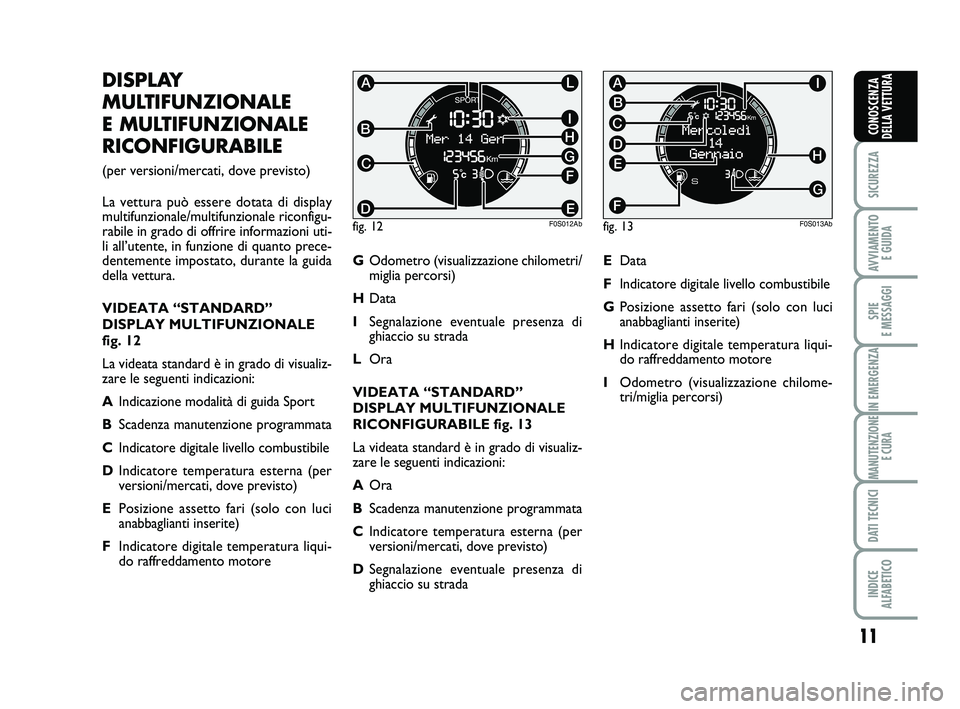

DISPLAY
MULTIFUNZIONALE
E MULTIFUNZIONALE
RICONFIGURABILE
(per versioni/mercati, dove previsto)
La vettura può essere dotata di display
multifunzionale/multifunzionale riconfigu-
rabile in grado di offrire informazioni uti-
li all’utente, in funzione di quanto prece-
dentemente impostato, durante la guida
della vettura.
VIDEATA “STANDARD”
DISPLAY MULTIFUNZIONALE
fig. 12
La videata standard è in grado di visualiz-
zare le seguenti indicazioni:
AIndicazione modalità di guida Sport
BScadenza manutenzione programmata
CIndicatore digitale livello combustibile
DIndicatore temperatura esterna (per
versioni/mercati, dove previsto)
EPosizione assetto fari (solo con luci
anabbaglianti inserite)
FIndicatore digitale temperatura liqui-
do raffreddamento motoreGOdometro (visualizzazione chilometri/
miglia percorsi)
HData
ISegnalazione eventuale presenza di
ghiaccio su strada
LOra
VIDEATA “STANDARD”
DISPLAY MULTIFUNZIONALE
RICONFIGURABILE fig. 13
La videata standard è in grado di visualiz-
zare le seguenti indicazioni:
AOra
BScadenza manutenzione programmata
CIndicatore temperatura esterna (per
versioni/mercati, dove previsto)
DSegnalazione eventuale presenza di
ghiaccio su strada
fig. 12
I
E
F
G
L
H
D
B
C
A
F0S012Ab
EData
FIndicatore digitale livello combustibile
GPosizione assetto fari (solo con luci
anabbaglianti inserite)
HIndicatore digitale temperatura liqui-
do raffreddamento motore
IOdometro (visualizzazione chilome-
tri/miglia percorsi)
fig. 13
C
B
G
A
H
I
F
D
E
F0S013Ab
001-022 ABARTH 500 1ed IT:001-022 FIAT 500 IT 23-05-2012 15:33 Pagina 11

12
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA

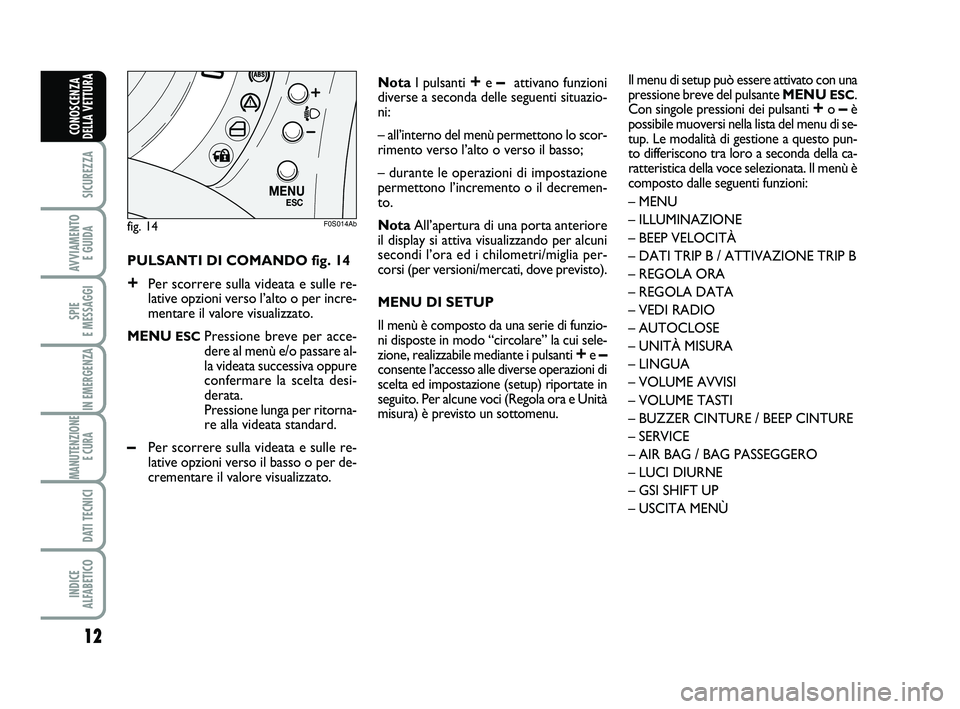

PULSANTI DI COMANDO fig. 14
+Per scorrere sulla videata e sulle re-
lative opzioni verso l’alto o per incre-
mentare il valore visualizzato.
MENU
ESCPressione breve per acce-
dere al menù e/o passare al-
la videata successiva oppure
confermare la scelta desi-
derata.
Pressione lunga per ritorna-
re alla videata standard.
–Per scorrere sulla videata e sulle re-
lative opzioni verso il basso o per de-
crementare il valore visualizzato.NotaI pulsanti
+e – attivano funzioni
diverse a seconda delle seguenti situazio-
ni:
– all’interno del menù permettono lo scor-
rimento verso l’alto o verso il basso;
– durante le operazioni di impostazione
permettono l’incremento o il decremen-
to.
NotaAll’apertura di una porta anteriore
il display si attiva visualizzando per alcuni
secondi l’ora ed i chilometri/miglia per-
corsi (per versioni/mercati, dove previsto).
MENU DI SETUP
Il menù è composto da una serie di funzio-
ni disposte in modo “circolare” la cui sele-
zione, realizzabile mediante i pulsanti
+e –consente l’accesso alle diverse operazioni di
scelta ed impostazione (setup) riportate in
seguito. Per alcune voci (Regola ora e Unità
misura) è previsto un sottomenu.
fig. 14
M E N UE S C
F0S014Ab
Il menu di setup può essere attivato con una
pressione breve del pulsante MENU ESC.
Con singole pressioni dei pulsanti +o –è
possibile muoversi nella lista del menu di se-
tup. Le modalità di gestione a questo pun-
to differiscono tra loro a seconda della ca-
ratteristica della voce selezionata. Il menù è
composto dalle seguenti funzioni:
– MENU
– ILLUMINAZIONE
– BEEP VELOCITÀ
– DATI TRIP B / ATTIVAZIONE TRIP B
– REGOLA ORA
– REGOLA DATA
– VEDI RADIO
– AUTOCLOSE
– UNITÀ MISURA
– LINGUA
– VOLUME AVVISI
– VOLUME TASTI
– BUZZER CINTURE / BEEP CINTURE
– SERVICE
– AIR BAG / BAG PASSEGGERO
– LUCI DIURNE
– GSI SHIFT UP
– USCITA MENÙ
001-022 ABARTH 500 1ed IT:001-022 FIAT 500 IT 23-05-2012 15:33 Pagina 12

13
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA

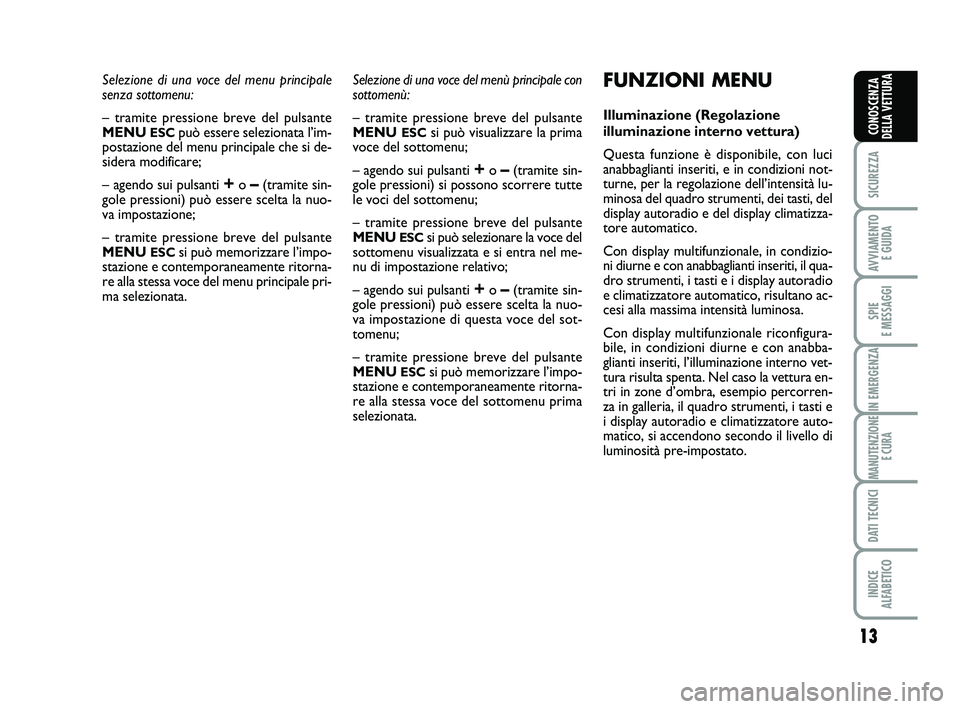

Selezione di una voce del menu principale
senza sottomenu:
– tramite pressione breve del pulsante
MENU
ESCpuò essere selezionata l’im-
postazione del menu principale che si de-
sidera modificare;
– agendo sui pulsanti
+o –(tramite sin-
gole pressioni) può essere scelta la nuo-
va impostazione;
– tramite pressione breve del pulsante
MENU
ESCsi può memorizzare l’impo-
stazione e contemporaneamente ritorna-
re alla stessa voce del menu principale pri-
ma selezionata.Selezione di una voce del menù principale con
sottomenù:
– tramite pressione breve del pulsante
MENU
ESCsi può visualizzare la prima
voce del sottomenu;
– agendo sui pulsanti
+o –(tramite sin-
gole pressioni) si possono scorrere tutte
le voci del sottomenu;
– tramite pressione breve del pulsante
MENU
ESCsi può selezionare la voce del
sottomenu visualizzata e si entra nel me-
nu di impostazione relativo;
– agendo sui pulsanti
+o –(tramite sin-
gole pressioni) può essere scelta la nuo-
va impostazione di questa voce del sot-
tomenu;
– tramite pressione breve del pulsante
MENU
ESCsi può memorizzare l’impo-
stazione e contemporaneamente ritorna-
re alla stessa voce del sottomenu prima
selezionata.
FUNZIONI MENU
Illuminazione (Regolazione
illuminazione interno vettura)
Questa funzione è disponibile, con luci
anabbaglianti inseriti, e in condizioni not-
turne, per la regolazione dell’intensità lu-
minosa del quadro strumenti, dei tasti, del
display autoradio e del display climatizza-
tore automatico.
Con display multifunzionale, in condizio-
ni diurne e con anabbaglianti inseriti, il qua-
dro strumenti, i tasti e i display autoradio
e climatizzatore automatico, risultano ac-
cesi alla massima intensità luminosa.
Con display multifunzionale riconfigura-
bile, in condizioni diurne e con anabba-
glianti inseriti, l’illuminazione interno vet-
tura risulta spenta. Nel caso la vettura en-
tri in zone d’ombra, esempio percorren-
za in galleria, il quadro strumenti, i tasti e
i display autoradio e climatizzatore auto-
matico, si accendono secondo il livello di
luminosità pre-impostato.
001-022 ABARTH 500 1ed IT:001-022 FIAT 500 IT 23-05-2012 15:33 Pagina 13

14
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA
Per regolare l’intensità luminosa, proce-
dere come segue:
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante il livello precedentemen-
te impostato;
– premere il pulsante
+oppure –per re-
golare il livello di intensità luminosa;
– premere il pulsante MENU
ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Beep Velocità (Limite velocità)
Questa funzione permette di impostare
il limite velocità vettura (km/h oppure
mph), superato il quale l’utente viene av-
visato (vedere capitolo “Spie e messaggi”).
Per impostare il limite di velocità deside-
rato, procedere come segue:
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza la
scritta (Beep Vel.);
– premere il pulsante
+oppure –per se-
lezionare l’inserimento (On) o il disinse-
rimento (Off) del limite di velocità;
– nel caso in cui la funzione sia stata atti-
vata (On), tramite la pressione dei pulsanti
+oppure –selezionare il limite di velo-
cità desiderato e premere MENU ESCper confermare la scelta.NotaL’impostazione è possibile tra 30 e
200 km/h, oppure 20 e 125 mph a secon-
da dell’unità precedentemente imposta-
ta, vedere paragrafo “Regolazione unità di
misura (Unità misura)” descritto in segui-
to. Ogni pressione sul pulsante
+/–de-
termina l’aumento/decremento di 5 unità.
Tenendo premuto il pulsante
+/–si ot-
tiene l’aumento/decremento veloce auto-
matico. Quando si è vicini al valore desi-
derato, completare la regolazione con sin-
gole pressioni.
– premere il pulsante MENU
ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Qualora si desideri annullare l’imposta-
zione, procedere come segue:
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante (On);
– premere il pulsante
–, il display visua-
lizza in modo lampeggiante (Off);
– premere il pulsante MENU
ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Dati trip B (Abilitazione Trip B)
Questa funzione consente di attivare (On)
oppure disattivare (Off) la visualizzazione
del Trip B (trip parziale).
Per ulteriori informazioni vedere para-
grafo “Trip computer”.
Per l’attivazione /disattivazione, procede-
re come segue:
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante On oppure Off in fun-
zione di quanto precedentemente impo-
stato;
– premere il pulsante
+oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU
ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
001-022 ABARTH 500 1ed IT:001-022 FIAT 500 IT 23-05-2012 15:33 Pagina 14

15
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA

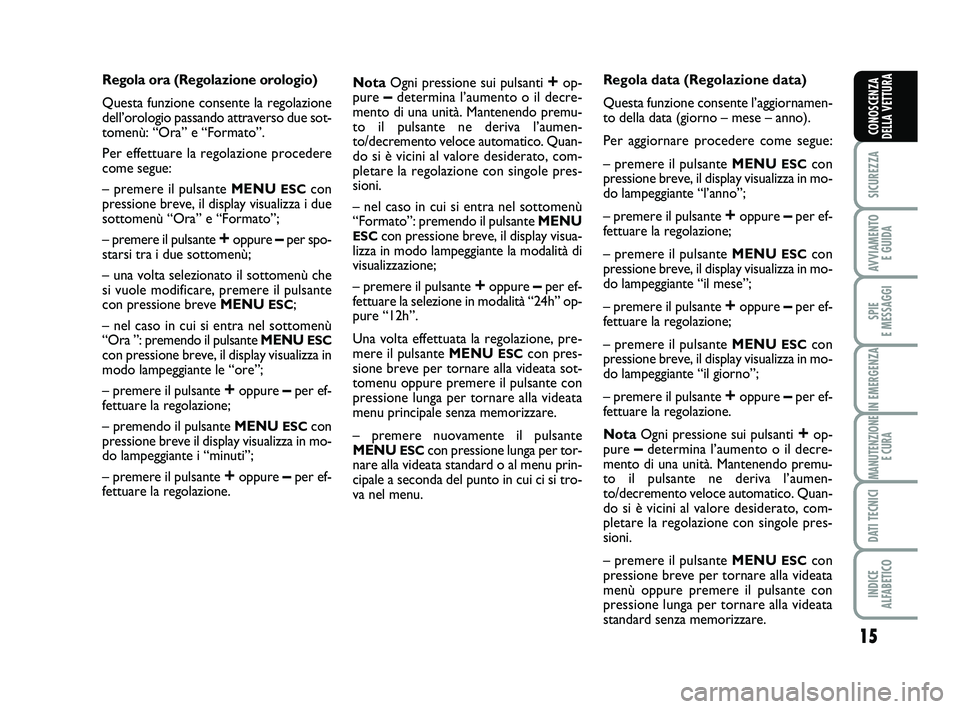

Regola ora (Regolazione orologio)
Questa funzione consente la regolazione
dell’orologio passando attraverso due sot-
tomenù: “Ora” e “Formato”.
Per effettuare la regolazione procedere
come segue:
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza i due
sottomenù “Ora” e “Formato”;
– premere il pulsante
+oppure –per spo-
starsi tra i due sottomenù;
– una volta selezionato il sottomenù che
si vuole modificare, premere il pulsante
con pressione breve MENU
ESC;
– nel caso in cui si entra nel sottomenù
“Ora ”: premendo il pulsante MENU
ESCcon pressione breve, il display visualizza in
modo lampeggiante le “ore”;
– premere il pulsante
+oppure –per ef-
fettuare la regolazione;
– premendo il pulsante MENU
ESCcon
pressione breve il display visualizza in mo-
do lampeggiante i “minuti”;
– premere il pulsante
+oppure –per ef-
fettuare la regolazione.NotaOgni pressione sui pulsanti
+op-
pure –determina l’aumento o il decre-
mento di una unità. Mantenendo premu-
to il pulsante ne deriva l’aumen-
to/decremento veloce automatico. Quan-
do si è vicini al valore desiderato, com-
pletare la regolazione con singole pres-
sioni.
– nel caso in cui si entra nel sottomenù
“Formato”: premendo il pulsante MENU
ESCcon pressione breve, il display visua-
lizza in modo lampeggiante la modalità di
visualizzazione;
– premere il pulsante
+oppure –per ef-
fettuare la selezione in modalità “24h” op-
pure “12h”.
Una volta effettuata la regolazione, pre-
mere il pulsante MENU
ESCcon pres-
sione breve per tornare alla videata sot-
tomenu oppure premere il pulsante con
pressione lunga per tornare alla videata
menu principale senza memorizzare.
– premere nuovamente il pulsante
MENU
ESCcon pressione lunga per tor-
nare alla videata standard o al menu prin-
cipale a seconda del punto in cui ci si tro-
va nel menu.Regola data (Regolazione data)
Questa funzione consente l’aggiornamen-
to della data (giorno – mese – anno).
Per aggiornare procedere come segue:
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante “l’anno”;
– premere il pulsante
+oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante “il mese”;
– premere il pulsante
+oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante “il giorno”;
– premere il pulsante
+oppure –per ef-
fettuare la regolazione.
NotaOgni pressione sui pulsanti
+op-
pure –determina l’aumento o il decre-
mento di una unità. Mantenendo premu-
to il pulsante ne deriva l’aumen-
to/decremento veloce automatico. Quan-
do si è vicini al valore desiderato, com-
pletare la regolazione con singole pres-
sioni.
– premere il pulsante MENU
ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
001-022 ABARTH 500 1ed IT:001-022 FIAT 500 IT 23-05-2012 15:33 Pagina 15

16
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA

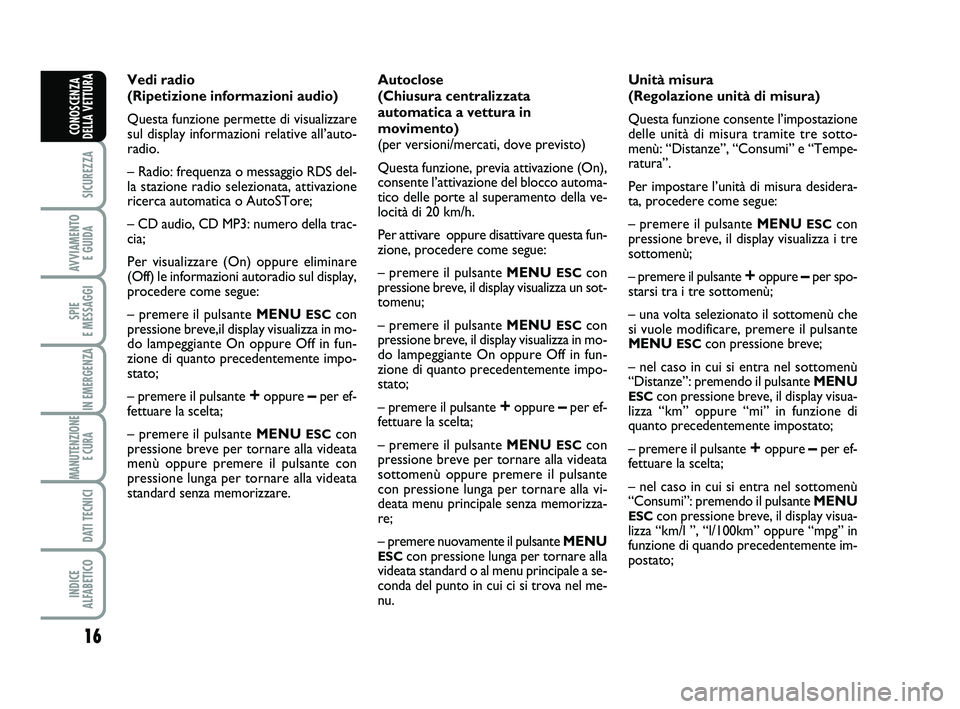

Vedi radio
(Ripetizione informazioni audio)
Questa funzione permette di visualizzare
sul display informazioni relative all’auto-
radio.
– Radio: frequenza o messaggio RDS del-
la stazione radio selezionata, attivazione
ricerca automatica o AutoSTore;
– CD audio, CD MP3: numero della trac-
cia;
Per visualizzare (On) oppure eliminare
(Off) le informazioni autoradio sul display,
procedere come segue:
– premere il pulsante MENU
ESCcon
pressione breve,il display visualizza in mo-
do lampeggiante On oppure Off in fun-
zione di quanto precedentemente impo-
stato;
– premere il pulsante
+oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU
ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.Autoclose
(Chiusura centralizzata
automatica a vettura in
movimento)
(per versioni/mercati, dove previsto)
Questa funzione, previa attivazione (On),
consente l’attivazione del blocco automa-
tico delle porte al superamento della ve-
locità di 20 km/h.
Per attivare oppure disattivare questa fun-
zione, procedere come segue:
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza un sot-
tomenu;
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante On oppure Off in fun-
zione di quanto precedentemente impo-
stato;
– premere il pulsante
+oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU
ESCcon
pressione breve per tornare alla videata
sottomenù oppure premere il pulsante
con pressione lunga per tornare alla vi-
deata menu principale senza memorizza-
re;
– premere nuovamente il pulsante MENU
ESCcon pressione lunga per tornare alla
videata standard o al menu principale a se-
conda del punto in cui ci si trova nel me-
nu.Unità misura
(Regolazione unità di misura)
Questa funzione consente l’impostazione
delle unità di misura tramite tre sotto-
menù: “Distanze”, “Consumi” e “Tempe-
ratura”.
Per impostare l’unità di misura desidera-
ta, procedere come segue:
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza i tre
sottomenù;
– premere il pulsante
+oppure –per spo-
starsi tra i tre sottomenù;
– una volta selezionato il sottomenù che
si vuole modificare, premere il pulsante
MENU
ESCcon pressione breve;
– nel caso in cui si entra nel sottomenù
“Distanze”: premendo il pulsante MENU
ESCcon pressione breve, il display visua-
lizza “km” oppure “mi” in funzione di
quanto precedentemente impostato;
– premere il pulsante
+oppure –per ef-
fettuare la scelta;
– nel caso in cui si entra nel sottomenù
“Consumi”: premendo il pulsante MENU
ESCcon pressione breve, il display visua-
lizza “km/l ”, “l/100km” oppure “mpg” in
funzione di quando precedentemente im-
postato;
001-022 ABARTH 500 1ed IT:001-022 FIAT 500 IT 23-05-2012 15:33 Pagina 16

17
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA

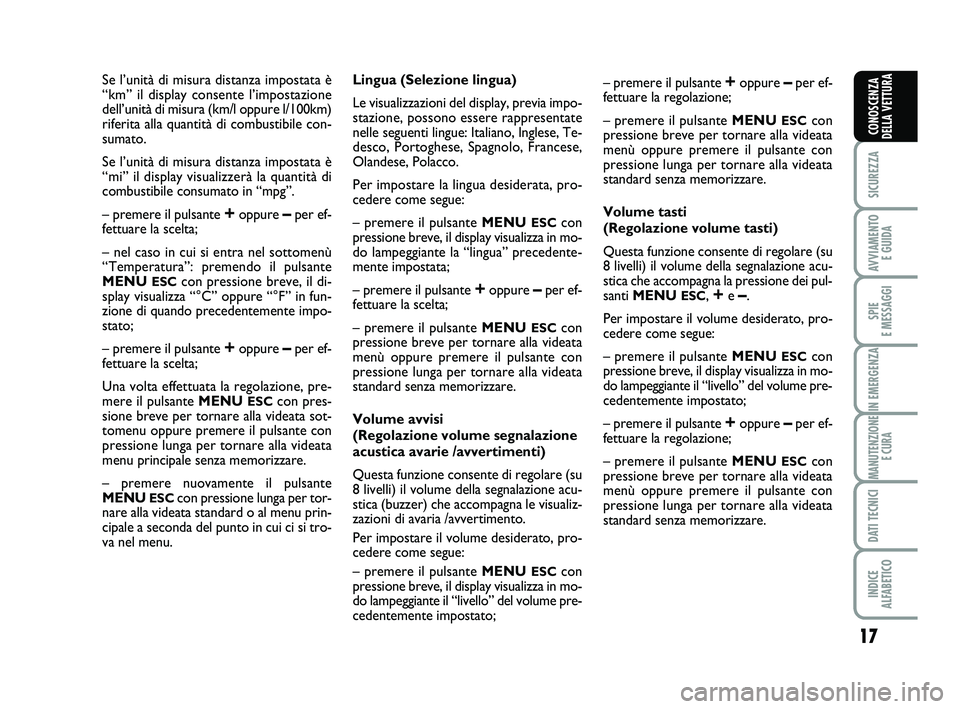

Se l’unità di misura distanza impostata è
“km” il display consente l’impostazione
dell’unità di misura (km/l oppure l/100km)
riferita alla quantità di combustibile con-
sumato.
Se l’unità di misura distanza impostata è
“mi” il display visualizzerà la quantità di
combustibile consumato in “mpg”.
– premere il pulsante
+oppure –per ef-
fettuare la scelta;
– nel caso in cui si entra nel sottomenù
“Temperatura”: premendo il pulsante
MENU
ESCcon pressione breve, il di-
splay visualizza “°C” oppure “°F” in fun-
zione di quando precedentemente impo-
stato;
– premere il pulsante
+oppure –per ef-
fettuare la scelta;
Una volta effettuata la regolazione, pre-
mere il pulsante MENU
ESCcon pres-
sione breve per tornare alla videata sot-
tomenu oppure premere il pulsante con
pressione lunga per tornare alla videata
menu principale senza memorizzare.
– premere nuovamente il pulsante
MENU
ESCcon pressione lunga per tor-
nare alla videata standard o al menu prin-
cipale a seconda del punto in cui ci si tro-
va nel menu.Lingua (Selezione lingua)
Le visualizzazioni del display, previa impo-
stazione, possono essere rappresentate
nelle seguenti lingue: Italiano, Inglese, Te-
desco, Portoghese, Spagnolo, Francese,
Olandese, Polacco.
Per impostare la lingua desiderata, pro-
cedere come segue:
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante la “lingua” precedente-
mente impostata;
– premere il pulsante
+oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU
ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Volume avvisi
(Regolazione volume segnalazione
acustica avarie /avvertimenti)
Questa funzione consente di regolare (su
8 livelli) il volume della segnalazione acu-
stica (buzzer) che accompagna le visualiz-
zazioni di avaria /avvertimento.
Per impostare il volume desiderato, pro-
cedere come segue:
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante il “livello” del volume pre-
cedentemente impostato;– premere il pulsante
+oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU
ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
Volume tasti
(Regolazione volume tasti)
Questa funzione consente di regolare (su
8 livelli) il volume della segnalazione acu-
stica che accompagna la pressione dei pul-
santi MENU
ESC, +e –.
Per impostare il volume desiderato, pro-
cedere come segue:
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante il “livello” del volume pre-
cedentemente impostato;
– premere il pulsante
+oppure –per ef-
fettuare la regolazione;
– premere il pulsante MENU
ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard senza memorizzare.
001-022 ABARTH 500 1ed IT:001-022 FIAT 500 IT 23-05-2012 15:33 Pagina 17

18
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA

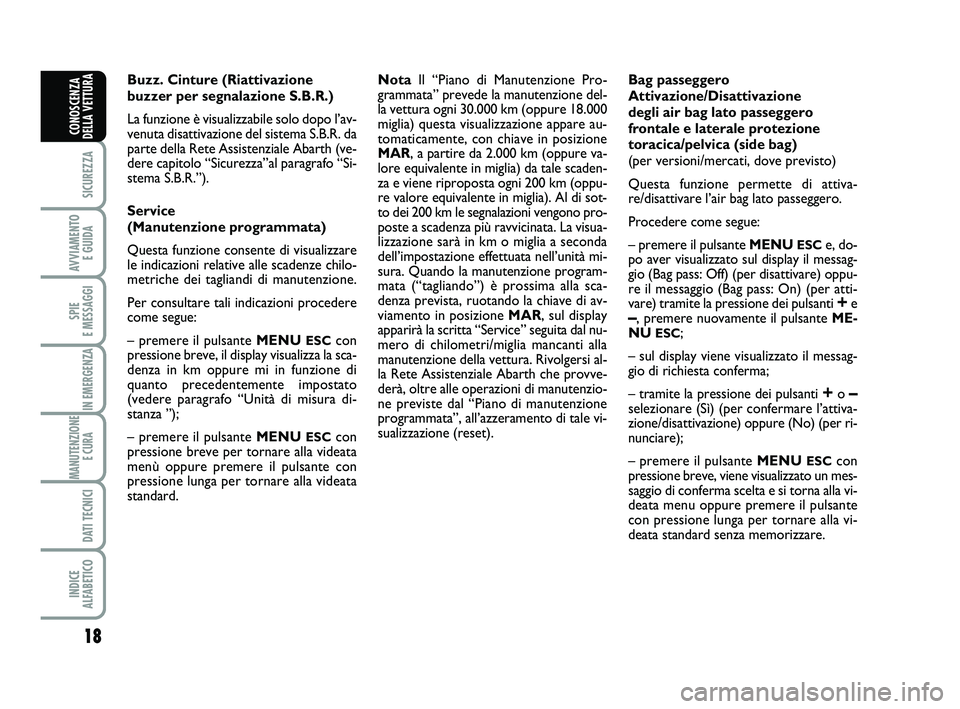

Buzz. Cinture (Riattivazione
buzzer per segnalazione S.B.R.)
La funzione è visualizzabile solo dopo l’av-
venuta disattivazione del sistema S.B.R. da
parte della Rete Assistenziale Abarth (ve-
dere capitolo “Sicurezza”al paragrafo “Si-
stema S.B.R.”).
Service
(Manutenzione programmata)
Questa funzione consente di visualizzare
le indicazioni relative alle scadenze chilo-
metriche dei tagliandi di manutenzione.
Per consultare tali indicazioni procedere
come segue:
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza la sca-
denza in km oppure mi in funzione di
quanto precedentemente impostato
(vedere paragrafo “Unità di misura di-
stanza ”);
– premere il pulsante MENU
ESCcon
pressione breve per tornare alla videata
menù oppure premere il pulsante con
pressione lunga per tornare alla videata
standard.NotaIl “Piano di Manutenzione Pro-
grammata” prevede la manutenzione del-
la vettura ogni 30.000 km (oppure 18.000
miglia) questa visualizzazione appare au-
tomaticamente, con chiave in posizione
MAR, a partire da 2.000 km (oppure va-
lore equivalente in miglia) da tale scaden-
za e viene riproposta ogni 200 km (oppu-
re valore equivalente in miglia). Al di sot-
to dei 200 km le segnalazioni vengono pro-
poste a scadenza più ravvicinata. La visua-
lizzazione sarà in km o miglia a seconda
dell’impostazione effettuata nell’unità mi-
sura. Quando la manutenzione program-
mata (“tagliando”) è prossima alla sca-
denza prevista, ruotando la chiave di av-
viamento in posizione MAR, sul display
apparirà la scritta “Service” seguita dal nu-
mero di chilometri/miglia mancanti alla
manutenzione della vettura. Rivolgersi al-
la Rete Assistenziale Abarth che provve-
derà, oltre alle operazioni di manutenzio-
ne previste dal “Piano di manutenzione
programmata”, all’azzeramento di tale vi-
sualizzazione (reset).Bag passeggero
Attivazione/Disattivazione
degli air bag lato passeggero
frontale e laterale protezione
toracica/pelvica (side bag)
(per versioni/mercati, dove previsto)
Questa funzione permette di attiva-
re/disattivare l’air bag lato passeggero.
Procedere come segue:
– premere il pulsante MENU
ESCe, do-
po aver visualizzato sul display il messag-
gio (Bag pass: Off) (per disattivare) oppu-
re il messaggio (Bag pass: On) (per atti-
vare) tramite la pressione dei pulsanti
+e–, premere nuovamente il pulsante ME-
NU ESC;
– sul display viene visualizzato il messag-
gio di richiesta conferma;
– tramite la pressione dei pulsanti
+o –selezionare (Sì) (per confermare l’attiva-
zione/disattivazione) oppure (No) (per ri-
nunciare);
– premere il pulsante MENU
ESCcon
pressione breve, viene visualizzato un mes-
saggio di conferma scelta e si torna alla vi-
deata menu oppure premere il pulsante
con pressione lunga per tornare alla vi-
deata standard senza memorizzare.
001-022 ABARTH 500 1ed IT:001-022 FIAT 500 IT 23-05-2012 15:33 Pagina 18

19
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
CONOSCENZA
DELLA VETTURA

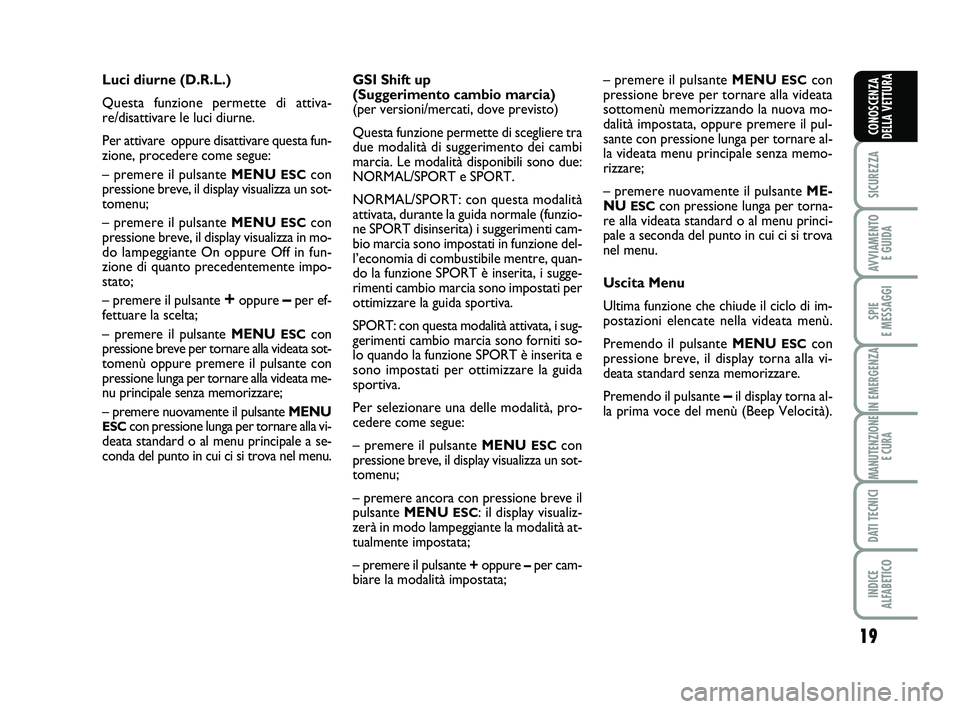

Luci diurne (D.R.L.)
Questa funzione permette di attiva-
re/disattivare le luci diurne.
Per attivare oppure disattivare questa fun-
zione, procedere come segue:
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza un sot-
tomenu;
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza in mo-
do lampeggiante On oppure Off in fun-
zione di quanto precedentemente impo-
stato;
– premere il pulsante
+oppure –per ef-
fettuare la scelta;
– premere il pulsante MENU
ESCcon
pressione breve per tornare alla videata sot-
tomenù oppure premere il pulsante con
pressione lunga per tornare alla videata me-
nu principale senza memorizzare;
– premere nuovamente il pulsante MENU
ESCcon pressione lunga per tornare alla vi-
deata standard o al menu principale a se-
conda del punto in cui ci si trova nel menu.GSI Shift up
(Suggerimento cambio marcia)
(per versioni/mercati, dove previsto)
Questa funzione permette di scegliere tra
due modalità di suggerimento dei cambi
marcia. Le modalità disponibili sono due:
NORMAL/SPORT e SPORT.
NORMAL/SPORT: con questa modalità
attivata, durante la guida normale (funzio-
ne SPORT disinserita) i suggerimenti cam-
bio marcia sono impostati in funzione del-
l’economia di combustibile mentre, quan-
do la funzione SPORT è inserita, i sugge-
rimenti cambio marcia sono impostati per
ottimizzare la guida sportiva.
SPORT: con questa modalità attivata, i sug-
gerimenti cambio marcia sono forniti so-
lo quando la funzione SPORT è inserita e
sono impostati per ottimizzare la guida
sportiva.
Per selezionare una delle modalità, pro-
cedere come segue:
– premere il pulsante MENU
ESCcon
pressione breve, il display visualizza un sot-
tomenu;
– premere ancora con pressione breve il
pulsante MENU
ESC: il display visualiz-
zerà in modo lampeggiante la modalità at-
tualmente impostata;
– premere il pulsante +oppure –per cam-
biare la modalità impostata;– premere il pulsante MENU
ESCcon
pressione breve per tornare alla videata
sottomenù memorizzando la nuova mo-
dalità impostata, oppure premere il pul-
sante con pressione lunga per tornare al-
la videata menu principale senza memo-
rizzare;
– premere nuovamente il pulsante ME-
NU
ESCcon pressione lunga per torna-
re alla videata standard o al menu princi-
pale a seconda del punto in cui ci si trova
nel menu.
Uscita Menu
Ultima funzione che chiude il ciclo di im-
postazioni elencate nella videata menù.
Premendo il pulsante MENU
ESCcon
pressione breve, il display torna alla vi-
deata standard senza memorizzare.
Premendo il pulsante
–il display torna al-
la prima voce del menù (Beep Velocità).
001-022 ABARTH 500 1ed IT:001-022 FIAT 500 IT 23-05-2012 15:33 Pagina 19
