ovládání oken Abarth 500 2014 Návod k použití a údržbě (in Czech)

3
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
PŘÍSTROJOVÁ DESKA
Přítomnost a umístění ovládačů přístrojů a hlásičů se může lišit podle verze vozidla.
1. Boční vzduchový vývod – 2. Levá páka: ovládání vnějších světel – 3. Manometr tlaku turbokompresoru – 4. Přístrojová deska
a kontrolky – 5. Příprava na přenosnou navigaci – 6. Pravá páka: ovládače stírače čelního skla a zadního skla, Trip Computer – 7. Pro-
střední vzduchové vývody – 8. Odkládací skříňka/autorádio – 9. Airbag na straně spolucestujícího – 10. Úložný prostor/skrytá schrán-
ka na doklady – 11. Ovládače topení/ventilace/klimatizace – 12. Elektrické ovládače oken – 13. Odkládací skříňka – 14. Řadicí páka –
15. Kolenový airbag (KNEE BAG) – 16. Airbag na straně řidiče.
CD
F0S0001Abobr. 1
001-022 ABARTH 500 1ed CS.qxd:001-022 FIAT 500 IT 15-06-2012 10:20 Pagina 3

33
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
∂+μrozdělení mezi vývody vzduchu
na nohy (teplejší vzduch) a
vývody v palubní desce (chladnější
vzduch).
∂+´Rozdělení vzduchu mezi vývody
vzduchu na nohy a na čelní sklo
a na přední boční okna. Tento
rozvod vzduchu také umožňuje
vyhřátím kabiny předejít zamlžení
skel.
Nastavený rozvod vzduchu je signalizován
rozsvícením kontrolek v tlačítkách.
Automatického ovládání rozvodu vzduchu
se obnoví stiskem tlačítka AUTO.
Tlačítko
-– L
Rychlé odstranění zamlžení/
námrazy z předních oken
Stiskem tlačítka
-zapne systém všech-
ny funkce pro rychlé odstranění zamlže-
ní/námrazy, tzn.:
❒zapnutí kompresoru (pokud to klima-
tické podmínky umožňují);
❒vypnutí recirkulace vzduchu;
❒nastavení maximální teploty vzduchu
(HI);
❒spuštění ventilátoru rychlostí závislou
na teplotě chladicí kapaliny;
❒směrování proudu vzduchu na čelní
okno a přední boční okna;
❒zapne vyhřívání zadního okna.
UPOZORNĚNÍ Funkce zůstane zapnutá
cca 3 minuty od dosažení teploty chladicí
kapaliny 50°C (verze se zážehovým mo-
torem), případně 35°C (verze se vzněto-
vým motorem).
ÚDRŽBA KLIMATIZACE
Během zimního období je nutno zapnout
klimatizaci alespoň jednou za měsíc asi na
10 minut.
Před letním obdobím nechejte klimatizaci
zkontrolovat u autorizovaného servisu
Abarth.Systém používá chladivo R134a,
které při případném úniku ne-
poškozuje životní prostředí.
V žádném případě v systému
nepoužívejte chladivo R12, které není
s tímto systémem kompatibilní.ODMLŽENÍ / ODMRAZENÍ
ZADNÍHO OKNA
Tato funkce se aktivuje stiskem tlačítka M.
Zapnutí je signalizováno rozsvícením kon-
trolky
(na přístrojové desce.
Funkce je časově omezena, automaticky
bude vypnuta cca za 20 minut. Funkce se
vypne opětným stiskem tlačítka
(.
UPOZORNĚNÍ Nepolepujte vyhřívací od-
pory instalované z vnitřní strany zadního
okna žádnými nálepkami. Mohly by se po-
škodit.
023-045 ABARTH 500 1ed CS:023-043 FIAT 500 IT 14-06-2012 14:25 Pagina 33

44
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
OVLÁDAČE OKEN
ELEKTRICKÉ OVLÁDÁNÍ
PŘEDNÍCH OKEN obr. 45
Fungují s klíčkem zapalování na MARa
ještě asi dvě minuty po jeho přetočení na
STOPnebo vytažení.
Dvě tlačítka jsou umístěna u řadicí páky
(na obou stranách) a ovládají:
AOtevření/zavření okna v levých dve-
řích.
BOtevření/zavření okna v pravých dve-
řích.
Jestliže s klíčkem na MARpodržíte na ně-
kolik sekund stisknuté ovládací tlačítko ok-
na na straně řidiče, okno se otevře či za-
vře automaticky.
Na straně spolucestujícího lze stejným způ-
sobem okno automaticky pouze otevřít.
obr. 44F0S044Ab
UPOZORNĚNÍ Jestliže nejsou některé
dveře správně zavřené nebo při poruše
systému, centrální zamykání nezafunguje.
Po 10 – 11 zamknutí v rychlém sledu se
zamykání asi na 30 sekund vypne.
ZamknutíZasuňte klíček do zámku a
otočte jím do polohy 2-obr. 43. Otoče-
ním klíčku se současně zamknou dveře i
zavazadlový prostor.
Zamknutí dálkovým ovládáním: stiskněte
tlačítko Á.Zamknutí/odemknutí zevnitř
Odemknutízatažením za páčku A-
obr. 44.
Pomocí páčky A na straně řidiče nebo
spolujezdce se odemknou oboje dveře.
Zamknutí: Zatlačte ovládací páčku A-
obr. 44směrem ke dveřím.
Pomocí páčky na straně řidiče nebo spo-
lujezdce se zamknou oboje dveře.
Správná poloha páčky při zamknutých dve-
řích je signalizována červeným symbolem
A-obr. 44na klice.
obr. 44a
A
A
F0S144Ab
023-045 ABARTH 500 1ed CS:023-043 FIAT 500 IT 14-06-2012 14:26 Pagina 44

45
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
obr. 45
TTC
AB
F0S045Ab
Nepatřičné zacházení s elek-
trickými ovladači oken je ne-
bezpečné. Než začnete s oknem ma-
nipulovat , zkontrolujte, zda nejsou
spolucestující vystaveni nebezpečí
úrazu přímo pohybujícím se sklem ne-
bo předměty, jež se zachytily v okně
nebo do nichž by okno narazilo.
POZOR!
Při opuštění vozidla vyjměte
vždy klíček ze zapalování,
aby nevhodnou manipulací s ovládá-
ním oken nemohlo dojít k ohrožení
osob, které zůstanou ve vozidle.
POZOR!
Elektrická klika (soft touch)
obr. 46
Dveře zavazadlového prostoru (ode-
mknuté) lze otevřít zvenku vozu pomocí
elektrické kliky Bumístěné pod madlem.
Jestliže jsou dveře vozidla odemknuté, lze
víko zavazadlového prostoru otevřít kdy-
koli.
Aby bylo možné jej otevřít, je nutno akti-
vovat kliku otevřením některých předních
dveří nebo jejich odemknutím dálkovým
ovládačem nebo mechanickým klíčkem od
vozidla.
Nedovření víka zavazadlového prostoru je
signalizováno rozsvícením kontrolky ´
(je-li ve výbavě) na přístrojové desce.
ZAVAZADLOVÝ
PROSTOR
OTEVŘENÍ DVEŘÍ
ZAVAZADLOVÉHO PROSTORU
Dálkovým ovládáním
Stiskněte tlačítko
R.
Otevření zavazadlového prostoru je do-
provázeno dvojím bliknutím ukazatelů
směru.
Otevření zavazadlového prostoru usnad-
ňují postranní plynové vzpěry.
Při otevření zadního výklopného víka se
rozsvítí svítidlo v zavazadlovém prostoru:
to zhasne samočinně zavřením víka.
Svítilna zůstane dále rozsvícená po dobu
asi 15 minut po otočení klíčku do polohy
STOP: pokud v tomto časovém úseku
dojde k otevření dveří nebo dveří zavaza-
dlového prostoru, bude doba svitu pro-
dloužena o 15 minut.obr. 46

023-045 ABARTH 500 1ed CS:023-043 FIAT 500 IT 14-06-2012 14:26 Pagina 45

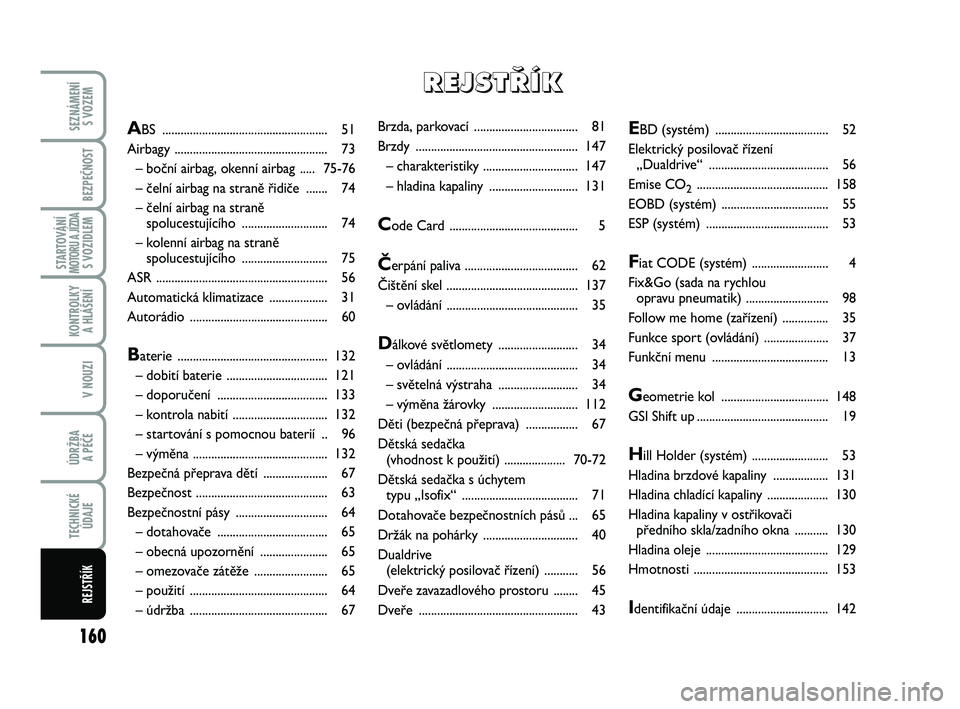

160
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Brzda, parkovací .................................. 81
Brzdy ..................................................... 147
– charakteristiky ............................... 147
– hladina kapaliny ............................. 131
Code Card .......................................... 5
Čerpání paliva ..................................... 62
Čištění skel ...........................................137
– ovládání ...........................................35
Dálkové světlomety .......................... 34
– ovládání ...........................................34
– světelná výstraha .......................... 34
– výměna žárovky ............................ 112
Děti (bezpečná přeprava) ................. 67
Dětská sedačka
(vhodnost k použití) .................... 70-72
Dětská sedačka s úchytem
typu „Isofix“ ......................................71
Dotahovače bezpečnostních pásů ... 65
Držák na pohárky ............................... 40
Dualdrive
(elektrický posilovač řízení) ........... 56
Dveře zavazadlového prostoru ........ 45
Dveře .................................................... 43
EBD (systém) .....................................52
Elektrický posilovač řízení
„Dualdrive“ ....................................... 56
Emise CO
2........................................... 158
EOBD (systém) ...................................55
ESP (systém) ........................................53
Fiat CODE (systém) ......................... 4
Fix&Go (sada na rychlou
opravu pneumatik) ...........................98
Follow me home (zařízení) ............... 35
Funkce sport (ovládání) ..................... 37
Funkční menu ...................................... 13
Geometrie kol ...................................148
GSI Shift up ........................................... 19
Hill Holder (systém) ......................... 53
Hladina brzdové kapaliny .................. 131
Hladina chladící kapaliny .................... 130
Hladina kapaliny v ostřikovači
předního skla/zadního okna ........... 130
Hladina oleje ........................................ 129
Hmotnosti ............................................ 153
Identifikační údaje .............................. 142
ABS ...................................................... 51
Airbagy .................................................. 73
– boční airbag, okenní airbag ..... 75-76
– čelní airbag na straně řidiče ....... 74
– čelní airbag na straně
spolucestujícího ............................ 74
– kolenní airbag na straně
spolucestujícího ............................ 75
ASR ........................................................ 56
Automatická klimatizace ................... 31
Autorádio .............................................60
Baterie ................................................. 132
– dobití baterie ................................. 121
– doporučení .................................... 133
– kontrola nabití ............................... 132
– startování s pomocnou baterií .. 96
– výměna ............................................ 132
Bezpečná přeprava dětí ..................... 67
Bezpečnost ........................................... 63
Bezpečnostní pásy .............................. 64
– dotahovače .................................... 65
– obecná upozornění ...................... 65
– omezovače zátěže ........................ 65
– použití ............................................. 64
– údržba ............................................. 67
R R
E E
J J
S S
T T
¤ ¤
Í Í
K K
160-168 ABARTH 500 1ed CS:160-168 ABARTH 500 IT 15-06-2012 11:28 Pagina 160

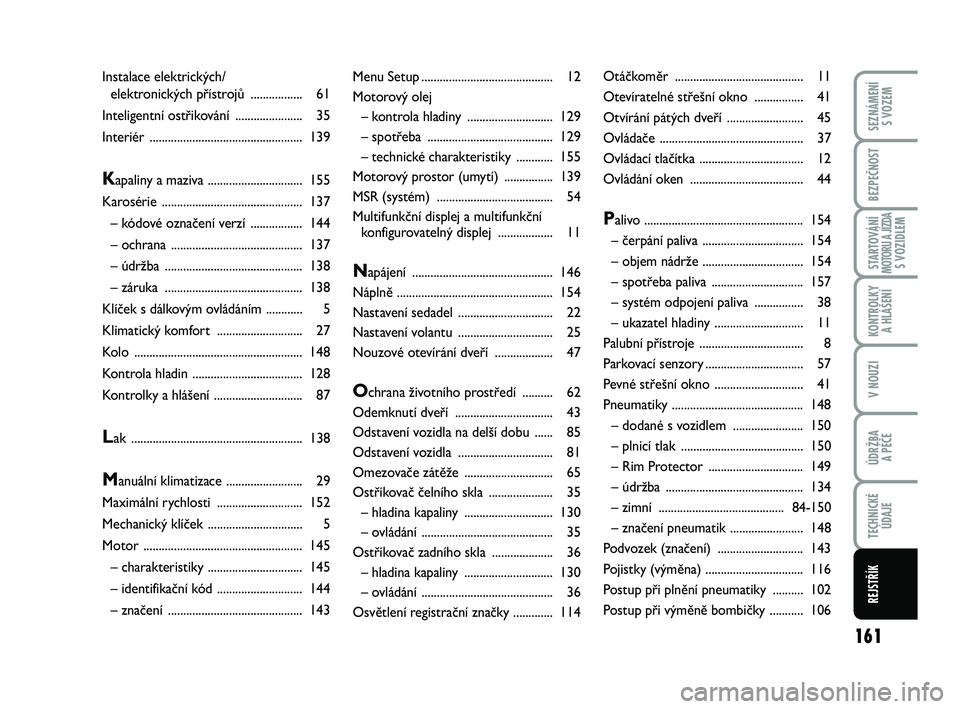

161
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
Menu Setup ........................................... 12
Motorový olej
– kontrola hladiny ............................ 129
– spotřeba ......................................... 129
– technické charakteristiky ............ 155
Motorový prostor (umytí) ................139
MSR (systém) ......................................54
Multifunkční displej a multifunkční
konfigurovatelný displej .................. 11
Napájení .............................................. 146
Náplně ................................................... 154
Nastavení sedadel ............................... 22
Nastavení volantu ............................... 25
Nouzové otevírání dveří ................... 47
Ochrana životního prostředí .......... 62
Odemknutí dveří ................................ 43
Odstavení vozidla na delší dobu ...... 85
Odstavení vozidla ............................... 81
Omezovače zátěže .............................65
Ostřikovač čelního skla ..................... 35
– hladina kapaliny ............................. 130
– ovládání ...........................................35
Ostřikovač zadního skla ....................36
– hladina kapaliny ............................. 130
– ovládání ...........................................36
Osvětlení registrační značky ............. 114Otáčkoměr .......................................... 11
Otevíratelné střešní okno ................ 41
Otvírání pátých dveří ......................... 45
Ovládače ...............................................37
Ovládací tlačítka .................................. 12
Ovládání oken ..................................... 44
Palivo .................................................... 154
– čerpání paliva .................................154
– objem nádrže .................................154
– spotřeba paliva .............................. 157
– systém odpojení paliva ................ 38
– ukazatel hladiny ............................. 11
Palubní přístroje .................................. 8
Parkovací senzory................................ 57
Pevné střešní okno ............................. 41
Pneumatiky ........................................... 148
– dodané s vozidlem ....................... 150
– plnicí tlak ........................................150
– Rim Protector ............................... 149
– údržba ............................................. 134
– zimní .........................................84-150
– značení pneumatik ........................148
Podvozek (značení) ............................ 143
Pojistky (výměna) ................................ 116
Postup při plnění pneumatiky .......... 102
Postup při výměně bombičky ........... 106 Instalace elektrických/
elektronických přístrojů ................. 61
Inteligentní ostřikování ...................... 35
Interiér .................................................. 139
Kapaliny a maziva ............................... 155
Karosérie .............................................. 137
– kódové označení verzí ................. 144
– ochrana ........................................... 137
– údržba ............................................. 138
– záruka ............................................. 138
Klíček s dálkovým ovládáním ............ 5
Klimatický komfort ............................ 27
Kolo ....................................................... 148
Kontrola hladin .................................... 128
Kontrolky a hlášení ............................. 87
Lak ........................................................138
Manuální klimatizace ......................... 29
Maximální rychlosti ............................ 152
Mechanický klíček ............................... 5
Motor .................................................... 145
– charakteristiky ............................... 145
– identifikační kód ............................ 144
– značení ............................................ 143
160-168 ABARTH 500 1ed CS:160-168 ABARTH 500 IT 15-06-2012 11:28 Pagina 161
