tlak pneu Abarth 500 2014 Návod k použití a údržbě (in Czech)

20
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM

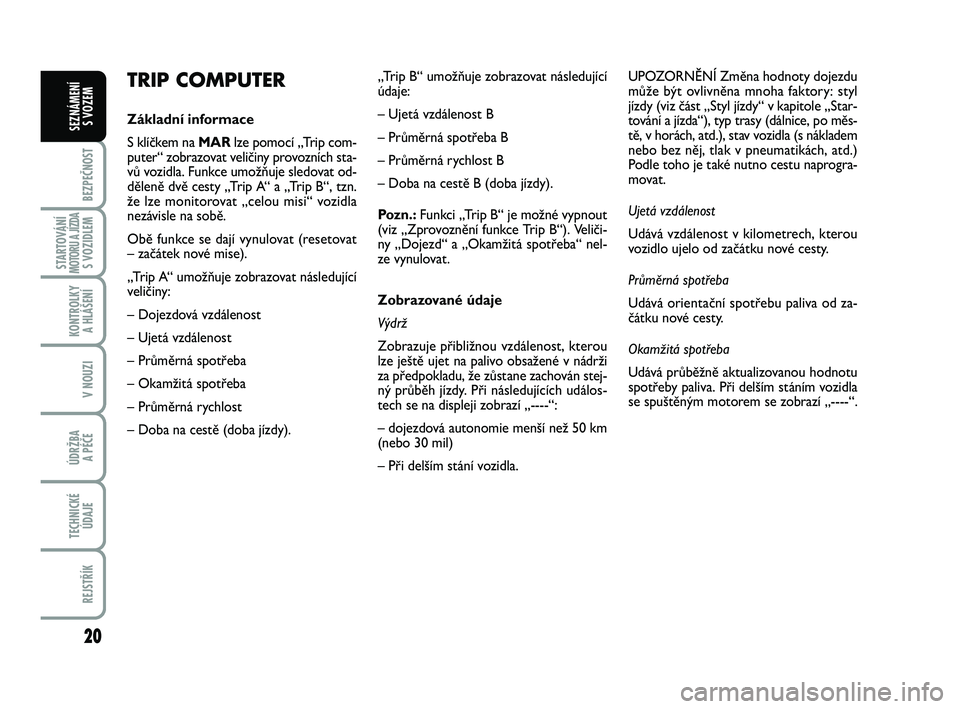

TRIP COMPUTER
Základní informace
S klíčkem na MARlze pomocí „Trip com-
puter“ zobrazovat veličiny provozních sta-
vů vozidla. Funkce umožňuje sledovat od-
děleně dvě cesty „Trip A“ a „Trip B“, tzn.
že lze monitorovat „celou misi“ vozidla
nezávisle na sobě.
Obě funkce se dají vynulovat (resetovat
– začátek nové mise).
„Trip A“ umožňuje zobrazovat následující
veličiny:
– Dojezdová vzdálenost
– Ujetá vzdálenost
– Průměrná spotřeba
– Okamžitá spotřeba
– Průměrná rychlost
– Doba na cestě (doba jízdy).„Trip B“ umožňuje zobrazovat následující
údaje:
– Ujetá vzdálenost B
– Průměrná spotřeba B
– Průměrná rychlost B
– Doba na cestě B (doba jízdy).
Pozn.:Funkci „Trip B“ je možné vypnout
(viz „Zprovoznění funkce Trip B“). Veliči-
ny „Dojezd“ a „Okamžitá spotřeba“ nel-
ze vynulovat.
Zobrazované údaje
Výdrž
Zobrazuje přibližnou vzdálenost, kterou
lze ještě ujet na palivo obsažené v nádrži
za předpokladu, že zůstane zachován stej-
ný průběh jízdy. Při následujících událos-
tech se na displeji zobrazí „----“:
– dojezdová autonomie menší než 50 km
(nebo 30 mil)
– Při delším stání vozidla.UPOZORNĚNÍ Změna hodnoty dojezdu
může být ovlivněna mnoha faktory: styl
jízdy (viz část „Styl jízdy“ v kapitole „Star-
tování a jízda“), typ trasy (dálnice, po měs-
tě, v horách, atd.), stav vozidla (s nákladem
nebo bez něj, tlak v pneumatikách, atd.)
Podle toho je také nutno cestu naprogra-
movat.
Ujetá vzdálenost
Udává vzdálenost v kilometrech, kterou
vozidlo ujelo od začátku nové cesty.
Průměrná spotřeba
Udává orientační spotřebu paliva od za-
čátku nové cesty.
Okamžitá spotřeba
Udává průběžně aktualizovanou hodnotu
spotřeby paliva. Při delším stáním vozidla
se spuštěným motorem se zobrazí „----“.
001-022 ABARTH 500 1ed CS.qxd:001-022 FIAT 500 IT 15-06-2012 10:20 Pagina 20

52
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
ZÁSAH SYSTÉMU
Řidič pozná zásah ABS podle mírného pul-
zování brzdového pedálu provázeného pří-
značným hlukem. To znamená, že je nut-
no uzpůsobit rychlost danému jízdnímu
povrchu.
Jakmile podle pulzování pe-
dálu ucítíte zásah ABS, ne-
povolte tlak na pedál, naopak jej bez
obav držte nadále řádně sešlápnutý.
Zastavíte tak vozidlo s co nejkratší
brzdnou dráhou v závislosti na stavu
jízdního povrchu.
POZOR!
Pokud ABS zasáhne, je to
známka toho, že je dosažena
hranice přilnavosti mezi pneumatika-
mi a povrchem vozovky: je třeba zpo-
malit a přizpůsobit rychlost přilna-
vosti.
POZOR!
ABS využívá přilnavosti, ale
není schopen ji zvýšit , je te-
dy třeba v každém případě opatrnos-
ti při jízdě na kluzkých površích, aniž
by se podstupovalo neospravedlnitel-
né riziko.
POZOR!
SIGNALIZACE ZÁVAD
Závada ABS
Je signalizována svícením kontrolky
>na
přístrojové desce spolu s hlášením na mul-
tifunkčním displeji (u příslušné verze vo-
zidla) (viz kapitola „Kontrolky a hlášení“).
V takovém případě je účinnost brzdové
soustavy zachovaná, ale bez výkonů, kte-
ré poskytuje ABS. Pokračujte v jízdě s nej-
vyšší opatrností do nejbližšího autorizo-
vaného servisu Abarth a nechejte sousta-
vu zkontrolovat.
Je signalizována svícením
kontrolky xna přístrojové
desce spolu s hlášením na nastavitel-
ném multifunkčním displeji (u pří-
slušné verze vozidla). Zastavte bez
prodlení vozidlo a kontaktujte nej-
bližší autorizovaný servis Abarth. Pří-
padným únikem kapaliny z hydraulic-
ké soustavy se naruší fungování tra-
diční brzdové soustavy i systému ABS.
POZOR!
Závada EBD
Je signalizována svícením kontrolek
>axna přístrojové desce spolu s hlášením
na nastavitelném multifunkčním displeji (u
příslušné verze vozidla) (viz kapitola „Kon-
trolky a hlášení“).
V takovém případě nebrzděte prudce,
protože by se mohla předčasně zabloko-
vat zadní kola a vozidlo by se mohlo vy-
chýlit ze směru jízdy. Pokračujte v jízdě s
nejvyšší opatrností do nejbližšího autori-
zovaného servisu Abarth a nechejte sou-
stavu zkontrolovat.
046-062 ABARTH 500 1ed CS:044-062 FIAT 500 IT 15-06-2012 11:22 Pagina 52

53
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
SYSTÉM ESP
(Electronic Stability
Program)
Je to vyspělý systém řízení stability vozid-
la, který pomáhá udržovat směr jízdy při
ztrátě přilnavosti pneumatik.
Systém ESP je užitečný zejména při pro-
měnlivé přilnavosti silničního povrchu.
Spolu s ESP jsou vedle ASR (kontrola trak-
ce se zásahy do brzd a motoru) a HILL
HOLDER (pomocné zařízení pro rozjezd
do kopce bez používání brzd), přítomny i
MRS (řízení brzdného momentu motoru
během řazení dolů). HBA (automatické
zvyšování brzdného tlaku při nouzovém
brzdění) a TTC (přenos momentu moto-
ru na kola).
ZÁSAH SYSTÉMU
Je signalizována blikáním kontrolky
áv přístrojové desce. Kontrolka tak řidiče
informuje o kritickém stavu stability a přil-
navosti.
Výkony systému ESP nesmě-
jí vést řidiče k tomu, aby se
vystavoval zbytečnému a nepřiměře-
nému riziku. Řízení vozidla musí vždy
odpovídat stavu silničního povrchu,
viditelnosti a provozu. Odpovědnost
za bezpečnost jízdy leží vždy a jen na
řidiči.
POZOR!
Zapnutí systému
Systém ESP se zapíná automaticky při na-
startování vozidla a nemůže být vypnut.
Signalizace závad
Při případné závadě se systém ESP auto-
maticky vypne a na přístrojové desce se
rozsvítí trvale kontrolka
áa na konfigu-
rovatelném multifunkčním displeji (u pří-
slušné verze vozidla) se zobrazí příslušné
upozornění. V každém případě je nutno
vyhledat autorizovaný servis Abarth.SYSTÉM HILL HOLDER
Je nedílnou součástí systému ESP a zapne
se samočinně za následujících stavů:
❒do kopce: vozidlo stojí na vozovce se
sklonem více než 2%, motor běží, brz-
da je sešlápnutá, je zařazen neutrál ne-
bo jiný rychlostní stupeň než zpětný
pojezd;
❒z kopce: vozidlo stojí na vozovce se
sklonem více než 2%, motor běží, brz-
da je sešlápnutá a je zařazen zpětný
pojezd.
Při rozjezdu drží systém ESP brzdný tlak
na kolech, dokud otáčky motoru nedo-
sáhnou krouticího momentu pro řádný
rozjezd, v každém případě po dobu max.
2 sekundy. Tím ESP usnadní přesun pravé
nohy z brzdového pedálu na pedál akcele-
race.
Jestliže se vozidlo do dvou sekund neroz-
jede, systém se samočinně vypne s po-
stupným uvolněním brzdného účinku. Při
tomto uvolňování je možné slyšet typický
zvuk mechanického odbrzďování, podle
něhož se pozná, že se vozidlo vzápětí roz-
jede.
046-062 ABARTH 500 1ed CS:044-062 FIAT 500 IT 15-06-2012 11:22 Pagina 53

59
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
OBECNÁ UPOZORNĚNÍ
❒Při parkování dávejte vždy velkýpozor
na překážky, které by se mohly nachá-
zet nad či pod senzorem.
❒Za určitých okolností nemusí totiž
systém detekovat předměty, které se
nacházejí velmi blízko u vozidla. Tyto
předměty pak mohou poškodit vozid-
lo nebo být poškozeny.Na výkony parkovacího systému mohou
mít vliv následující stavy:
❒Snížená citlivost senzoru a tím celého
parkovacího asistenta může být způso-
bena tím, že se na povrchu senzoru na-
chází led, sníh, bláto, vícevrstvýlak.
❒Senzor detekuje neexistující předmět
(“rušení odezvy”) z důvodu rušení me-
chanického původu, např. při mytí vo-
zidla, déšť, extrémní vítr, krupobití.
❒Signály vysílané senzorem mohou být
rušeny i případnými blízkými ultrazvu-
kovými systémy (např. tlakovzdušnými
brzdami nákladních vozů nebo pneu-
matickými kladivy).
❒Na funkci parkovacího asistenta může
mít vliv i umístění senzorů např. změ-
nou geometrie vozidla (opotřebením
tlumičů či zavěšení) či po výměně pneu-
matik, při nadměrném zatížení vozidla
či použitím speciální geometrie, jíž se
vozidlo sníží.
Odpovědnost za parkování a
ostatní rizikové manévry ne-
se vždy a jedině řidič. Při parkování se
nezapomínejte ujistit , zda se v daném
prostoru nenacházejí osoby (zejména
děti) ani zvířata. Parkovací senzory
představují pomoc řidiči, kterýale ni-
kdy nesmí snížit pozornost při prová-
dění takových manévrů, protože mo-
hou být nebezpečné i přes nízkou
rychlost .
POZOR!
046-062 ABARTH 500 1ed CS:044-062 FIAT 500 IT 15-06-2012 11:22 Pagina 59

82
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
ŘAZENÍ MECHANICKÉ
PŘEVODOVKY
Řazení rychlostních stupňů: sešlápněte
spojkový pedál na doraz a přestavte řadi-
cí páku do požadované polohy (schéma
poloh řadicí páky je vyznačeno na její hla-
vici obr. 2).
UPOZORNĚNÍ Zpáteční rychlost je mož-
né zařadit pouze se stojícím vozem.
Při běžícím motoru je nutno před zařaze-
ním zpáteční rychlosti vyčkat alespoň 2 se-
kundy se sešlápnutým spojkovým pedálem
na doraz, aby se nepoškodilo ozubení a
aby nerachotily převody.
Pro snazší přenos hnacího momentu jsou
otáčky motoru omezeny při rozjezdu na
2700 g/min. Jamile se vozidlo rozjede, to-
to omezení otáček motoru se vypne.
Při řazení zpátečky Rz neutrálu vychylte
páku doprava a následně dozadu.
UPOZORNĚNÍ Spojkový pedál se smí
používat výhradně k přeřazování rych-
lostních stupňů. Při řízení se ani lehce ne-
opírejte nohou o spojkový pedál. U urči-
tých verzí vozidel může zasáhnout řídicí
elektronika spojkového pedálu vyhodno-
tit chybný styl řízení vyhodnotí jako po-
ruchu.
obr. 2F0S077Ab
Pro řádné přeřazení rych-
lostních stupňů je třeba se-
šlápnout spojkový pedál až na podla-
hu. Ujistěte se, že se pod pedály ne-
nacházejí svrchní koberečky a nepře-
kážely při sešlápnutí pedálů.
POZOR!
Nepokládejte při řízení ruku na
řadicí páku, i mírným namá-
háním se časem mohou převo-
dové mechanismy poškodit .
ÚSPORA PALIVA
Následuje několik užitečných doporučení,
která umožňují snížit spotřebu paliva a
škodlivé emise CO
2a jiných škodlivin (oxi-
dů dusíku, nespálených uhlovodíků, pev-
ných částic, atd.).
ZÁKLADNÍ DOPORUČENÍ
Údržba vozu
Věnujte údržbě řádnou pozornost a ne-
chejte provést všechny kontroly a seříze-
ní dle „Plánu řádné údržby“.
Pneumatiky
Pravidelně kontrolujte tlak v pneumati-
kách, a to nejméně jednou za měsíc.
Příliš nízký tlak v pneumatikách vede ke
zvýšení spotřeby pohonných hmot, pro-
tože je vyšší valivý odpor pneumatik.
Nadměrný náklad
Nejezděte s přetíženým zavazadlovým
prostorem. Hmotnost vozu (zejména v
městském provozu) má vliv na spotřebu
paliva a na stabilitu vozidla.
079-086 ABARTH 500 1ed CS:079-088 FIAT 500 IT 15-06-2012 10:26 Pagina 82

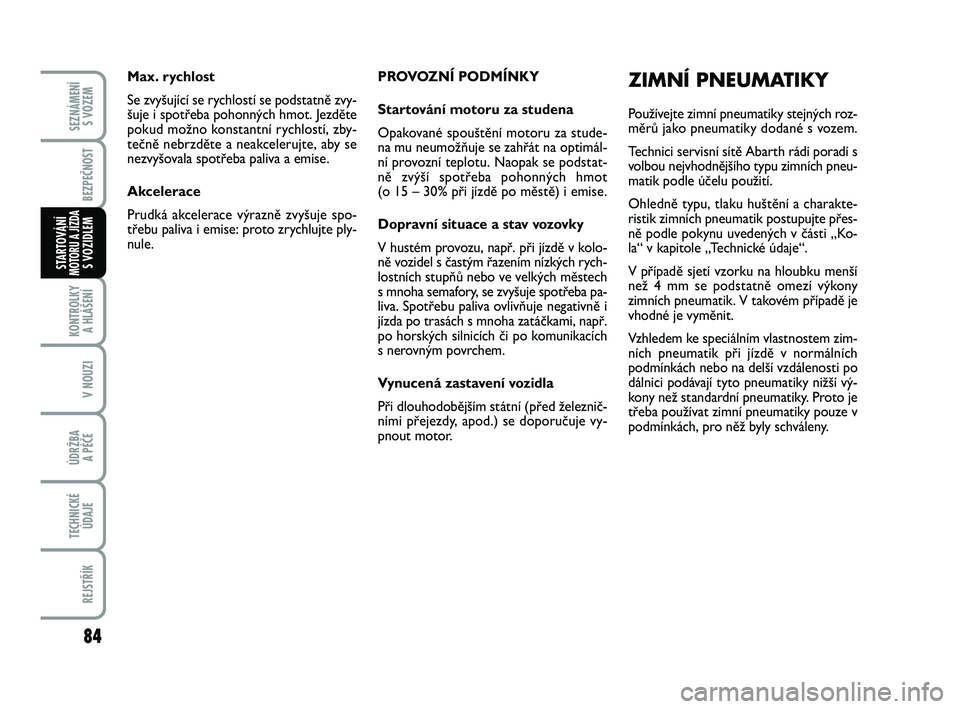

84
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
PROVOZNÍ PODMÍNKY
Startování motoru za studena
Opakované spouštění motoru za stude-
na mu neumožňuje se zahřát na optimál-
ní provozní teplotu. Naopak se podstat-
ně zvýší spotřeba pohonných hmot
(o 15 – 30% při jízdě po městě) i emise.
Dopravní situace a stav vozovky
V hustém provozu, např. při jízdě v kolo-
ně vozidel s častým řazením nízkých rych-
lostních stupňů nebo ve velkých městech
s mnoha semafory, se zvyšuje spotřeba pa-
liva. Spotřebu paliva ovlivňuje negativně i
jízda po trasách s mnoha zatáčkami, např.
po horských silnicích či po komunikacích
s nerovným povrchem.
Vynucená zastavení vozidla
Při dlouhodobějším státní (před železnič-
ními přejezdy, apod.) se doporučuje vy-
pnout motor. Max. rychlost
Se zvyšující se rychlostí se podstatně zvy-
šuje i spotřeba pohonných hmot. Jezděte
pokud možno konstantní rychlostí, zby-
tečně nebrzděte a neakcelerujte, aby se
nezvyšovala spotřeba paliva a emise.
Akcelerace
Prudká akcelerace výrazně zvyšuje spo-
třebu paliva i emise: proto zrychlujte ply-
nule.ZIMNÍ PNEUMATIKY
Používejte zimní pneumatiky stejných roz-
měrů jako pneumatiky dodané s vozem.
Technici servisní sítě Abarth rádi poradí s
volbou nejvhodnějšího typu zimních pneu-
matik podle účelu použití.
Ohledně typu, tlaku huštění a charakte-
ristik zimních pneumatik postupujte přes-
ně podle pokynu uvedených v části „Ko-
la“ v kapitole „Technické údaje“.
V případě sjetí vzorku na hloubku menší
než 4 mm se podstatně omezí výkony
zimních pneumatik. V takovém případě je
vhodné je vyměnit.
Vzhledem ke speciálním vlastnostem zim-
ních pneumatik při jízdě v normálních
podmínkách nebo na delší vzdálenosti po
dálnici podávají tyto pneumatiky nižší vý-
kony než standardní pneumatiky. Proto je
třeba používat zimní pneumatiky pouze v
podmínkách, pro něž byly schváleny.
079-086 ABARTH 500 1ed CS:079-088 FIAT 500 IT 15-06-2012 10:26 Pagina 84

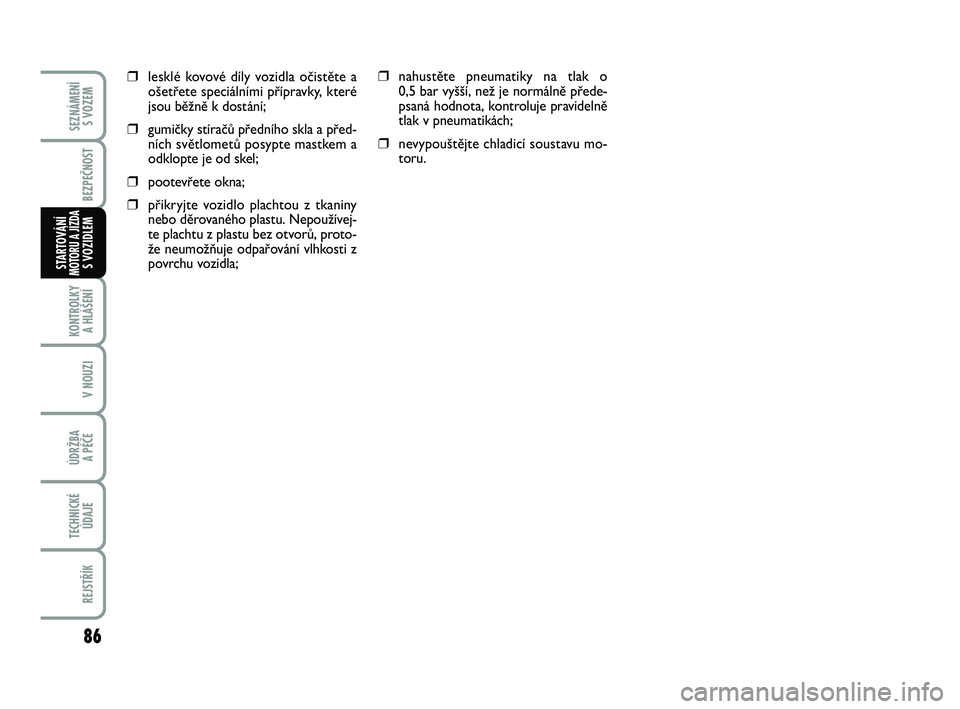

86
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
❒lesklé kovové díly vozidla očistěte a
ošetřete speciálními přípravky, které
jsou běžně k dostání;
❒gumičky stíračů předního skla a před-
ních světlometů posypte mastkem a
odklopte je od skel;
❒pootevřete okna;
❒přikryjte vozidlo plachtou z tkaniny
nebo děrovaného plastu. Nepoužívej-
te plachtu z plastu bez otvorů, proto-
že neumožňuje odpařování vlhkosti z
povrchu vozidla;
❒nahustěte pneumatiky na tlak o
0,5 bar vyšší, než je normálně přede-
psaná hodnota, kontroluje pravidelně
tlak v pneumatikách;
❒nevypouštějte chladicí soustavu mo-
toru.
079-086 ABARTH 500 1ed CS:079-088 FIAT 500 IT 15-06-2012 10:26 Pagina 86

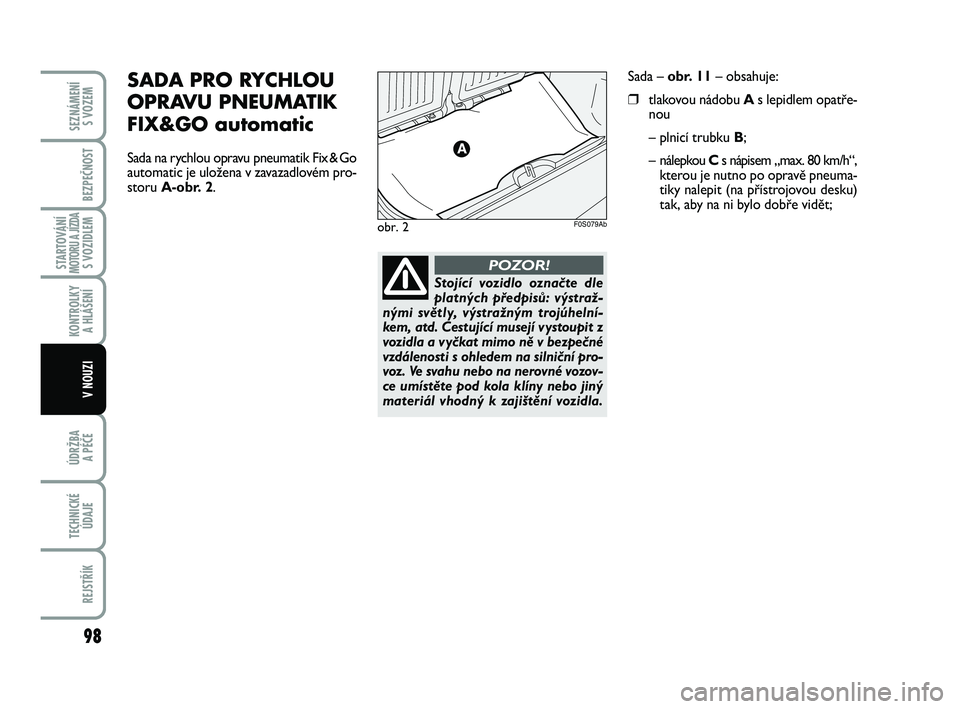

98
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
Stojící vozidlo označte dle
platných předpisů: výstraž-
nými světly, výstražným trojúhelní-
kem, atd. Cestující musejí vystoupit z
vozidla a vyčkat mimo ně v bezpečné
vzdálenosti s ohledem na silniční pro-
voz. Ve svahu nebo na nerovné vozov-
ce umístěte pod kola klíny nebo jiný
materiál vhodný k zajištění vozidla.
POZOR!
obr. 2F0S079Ab
SADA PRO RYCHLOU
OPRAVU PNEUMATIK
FIX&GO automatic
Sada na rychlou opravu pneumatik Fix & Go
automatic je uložena v zavazadlovém pro-
storu A-obr. 2.Sada – obr. 11– obsahuje:
❒tlakovou nádobu As lepidlem opatře-
nou
– plnicí trubku B;
– nálepkou Cs nápisem „max. 80 km/h“,
kterou je nutno po opravě pneuma-
tiky nalepit (na přístrojovou desku)
tak, aby na ni bylo dobře vidět;
095-122 ABARTH 500 1ed CS:099-126 FIAT 500 IT 14-06-2012 14:33 Pagina 98

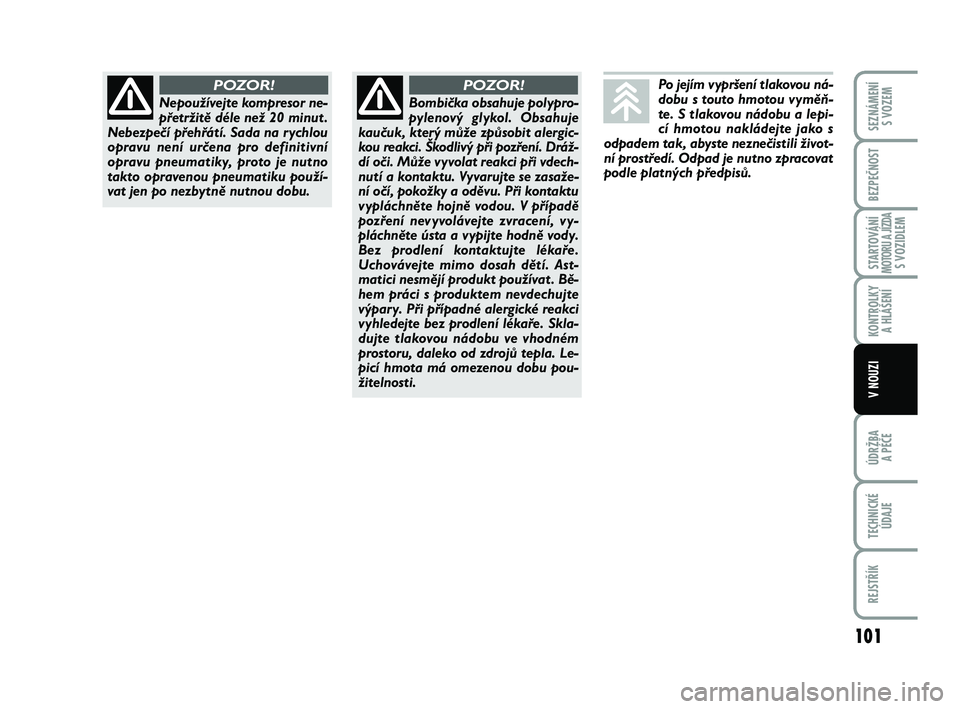

101
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
Po jejím vypršení tlakovou ná-
dobu s touto hmotou vyměň-
te. S tlakovou nádobu a lepi-
cí hmotou nakládejte jako s
odpadem tak, abyste neznečistili život-
ní prostředí. Odpad je nutno zpracovat
podle platných předpisů.
Nepoužívejte kompresor ne-
přetržitě déle než 20 minut .
Nebezpečí přehřátí. Sada na rychlou
opravu není určena pro definitivní
opravu pneumatiky, proto je nutno
takto opravenou pneumatiku použí-
vat jen po nezbytně nutnou dobu.
POZOR!
Bombička obsahuje polypro-
pylenový glykol. Obsahuje
kaučuk, který může způsobit alergic-
kou reakci. Škodlivý při pozření. Dráž-
dí oči. Může vyvolat reakci při vdech-
nutí a kontaktu. Vyvarujte se zasaže-
ní očí, pokožky a oděvu. Při kontaktu
vypláchněte hojně vodou. V případě
pozření nevyvolávejte zvracení, vy-
pláchněte ústa a vypijte hodně vody.
Bez prodlení kontaktujte lékaře.
Uchovávejte mimo dosah dětí. Ast-
matici nesmějí produkt používat . Bě-
hem práci s produktem nevdechujte
výpary. Při případné alergické reakci
vyhledejte bez prodlení lékaře. Skla-
dujte tlakovou nádobu ve vhodném
prostoru, daleko od zdrojů tepla. Le-
picí hmota má omezenou dobu pou-
žitelnosti.
POZOR!
095-122 ABARTH 500 1ed CS:099-126 FIAT 500 IT 14-06-2012 14:33 Pagina 101

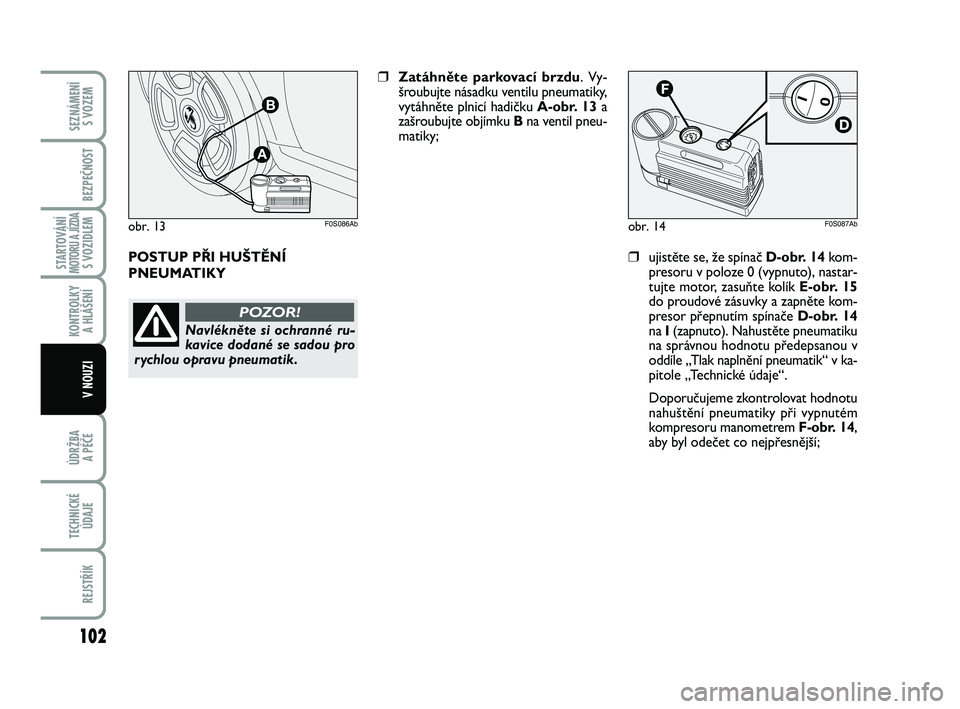

102
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
obr. 14F0S087Ab
❒ujistěte se, že spínač D-obr. 14kom-
presoru v poloze 0 (vypnuto), nastar-
tujte motor, zasuňte kolík E-obr. 15
do proudové zásuvky a zapněte kom-
presor přepnutím spínače D-obr. 14
na I(zapnuto). Nahustěte pneumatiku
na správnou hodnotu předepsanou v
oddíle „Tlak naplnění pneumatik“ v ka-
pitole „Technické údaje“.
Doporučujeme zkontrolovat hodnotu
nahuštění pneumatiky při vypnutém
kompresoru manometrem F-obr. 14,
aby byl odečet co nejpřesnější;
❒Zatáhněte parkovací brzdu. Vy-
šroubujte násadku ventilu pneumatiky,
vytáhněte plnicí hadičku A-obr. 13a
zašroubujte objímku Bna ventil pneu-
matiky;
obr. 13F0S086Ab
POSTUP PŘI HUŠTĚNÍ
PNEUMATIKY
Navlékněte si ochranné ru-
kavice dodané se sadou pro
rychlou opravu pneumatik.
POZOR!
095-122 ABARTH 500 1ed CS:099-126 FIAT 500 IT 14-06-2012 14:33 Pagina 102
