❒het aanbrengen van gespoten
wasproducten met een hoog
beschermend vermogen op de
onderzijde, in de motorruimte, in de
wielkuipen en andere elementen;
❒het aanbrengen van
kunststofmaterialen met een
beschermende functie op de meest
blootgestelde delen: onderzijde
portieren, binnenzijde spatborden,
randen enz.;
❒toepassing van "open" holle ruimtes
om te voorkomen dat
condensvorming en vochtophoping
roest van binnenuit bevorderen.
CARROSSERIEGARANTIE
De auto is gedekt door een garantie
tegen doorroesten, veroorzaakt door
corrosie, van alle originele structuur- of
carrosseriedelen.
Voor de algemene voorwaarden van
deze garantie wordt verwezen naar het
garantieboekje.TIPS VOOR HET BEHOUD
VAN DE CARROSSERIE
Lakwerk
De lak heeft behalve een esthetische
functie ook een beschermende functie
van het plaatwerk.
Werk beschadigingen van de laklaag,
zoals krassen en schuurplekken,
onmiddellijk bij om roestvorming te
voorkomen. Voor het bijwerken mogen
uitsluitend originele lakproducten
worden gebruikt (zie “Identificatieplaatje
carrosserielak” in het hoofdstuk
“Technische gegevens”).
Het normale onderhoud van de lak
beperkt zich tot het wassen van de
auto: de frequentie is afhankelijk van
het gebruik van de auto en van de
omgeving. Zo is het bijvoorbeeld
raadzaam de auto vaker te wassen in
gebieden met sterke
luchtverontreiniging of bij het rijden over
wegen met strooizout.
Ga als volgt te werk om de auto correct
te wassen:
❒verwijder de antenne van het dak als
de auto in een wastunnel wordt
gewassen, om beschadiging ervan te
voorkomen;❒als voor het wassen van de auto
hogedrukreinigers worden gebruikt,
houd dan een afstand van minimaal
40 cm t.o.v. de carrosserie aan
om beschadiging of aantasting te
voorkomen. Onthoud dat stagnerend
water op lange termijn de auto kan
beschadigen;
❒maak de carrosserie eerst nat met
een waterstraal onder lage druk;
❒was de carrosserie met een zachte
spons met een lichte zeepoplossing
en spoel de spons regelmatig uit;
❒spoel goed af met schoon water en
droog met een luchtstraal of een
zeem.
Droog de minder zichtbare delen (bijv.
randen van portieren, motorkap,
koplampranden) zorgvuldig, aangezien
in deze zones water makkelijker kan
stagneren. De auto moet na het
wassen niet onmiddellijk binnengezet
worden, maar even buiten gelaten
worden zodat waterresten kunnen
verdampen.
Was de auto nooit als hij in de zon heeft
gestaan of als de motorkap nog warm
is: de glans van de lak kan afnemen.
De kunststof carrosseriedelen moeten
op dezelfde wijze als de rest van de
auto gewassen worden.
171

Parkeer de auto zo min mogelijk onder
bomen: de hars die uit de bomen
druppelt, maakt de lak mat en vergroot
de kans op roestvorming.
BELANGRIJK Vogelpoep moet zo snel
en zo goed mogelijk verwijderd worden,
omdat hierin bijzonder agressieve
zuren aanwezig zijn.
5)
34)
Ruiten
Gebruik specifieke
schoonmaakmiddelen voor ruiten.
Gebruik tevens schone doeken om
krassen en beschadigingen te
voorkomen.
BELANGRIJK Veeg het
binnenoppervlak van de achterruit
voorzichtig met een doek af, en volg
hierbij de richting van de elektrische
weerstandsdraden om de
achterruitverwarming niet te
beschadigen.Koplampen
Gebruik een zachte, vochtige doek die
in water met een specifiek
autowasmiddel is gedrenkt.
BELANGRIJK Gebruik nooit
aromatische stoffen (bijv. benzine) of
ketonen (bijv. aceton) om de plastic
lampglazen van de koplampen te
reinigen.
BELANGRIJK Als de auto met een
hogedrukreiniger wordt gewassen,
moet de straal op minstens 20 cm van
de koplampen worden gehouden.
Motorruimte
Spuit de motorruimte na het
winterseizoen zorgvuldig uit. Hierbij
mag de waterstraal niet rechtstreeks op
de elektronische regeleenheden
worden gericht. Scherm de bovenste
luchtroosters goed af om de motor van
de ruitenwisser niet te beschadigen.
Laat deze werkzaamheden uitvoeren
door een gespecialiseerd bedrijf.
BELANGRIJK Voor het uitspuiten van
de motorruimte moet de contactsleutel
in de stand STOP staan en de motor
koud zijn. Controleer na het reinigen of
de verschillende beschermingen (bijv.
rubberen doppen en kappen) niet
verwijderd of beschadigd zijn.
BELANGRIJK
5) Schoonmaakmiddelen
veroorzaken waterverontreiniging.
Om die reden mag het voertuig
alleen gewassen worden op
plaatsen waar het afvalwater
opgevangen en gezuiverd wordt.
BELANGRIJK
34) Om de esthetische
eigenschappen van de lak te
behouden, mogen er geen
schuur- en/of polijstproducten
voor het reinigen van de auto
worden gebruikt.
172
ONDERHOUD EN ZORG

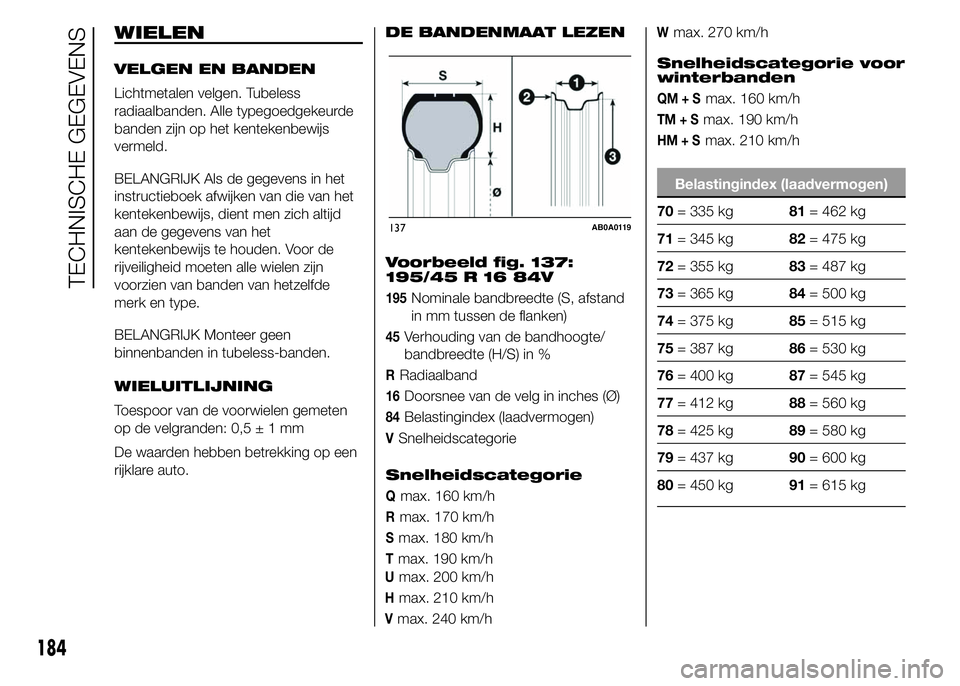

WIELEN
VELGEN EN BANDEN
Lichtmetalen velgen. Tubeless
radiaalbanden. Alle typegoedgekeurde
banden zijn op het kentekenbewijs
vermeld.
BELANGRIJK Als de gegevens in het
instructieboek afwijken van die van het
kentekenbewijs, dient men zich altijd
aan de gegevens van het
kentekenbewijs te houden. Voor de
rijveiligheid moeten alle wielen zijn
voorzien van banden van hetzelfde
merk en type.
BELANGRIJK Monteer geen
binnenbanden in tubeless-banden.
WIELUITLIJNING
Toespoor van de voorwielen gemeten
op de velgranden: 0,5±1mm
De waarden hebben betrekking op een
rijklare auto.DE BANDENMAAT LEZEN
Voorbeeld fig. 137:
195/45 R 16 84V
195Nominale bandbreedte (S, afstand
in mm tussen de flanken)
45Verhouding van de bandhoogte/
bandbreedte (H/S) in %
RRadiaalband
16Doorsnee van de velg in inches (Ø)
84Belastingindex (laadvermogen)
VSnelheidscategorie
Snelheidscategorie
Qmax. 160 km/h
Rmax. 170 km/h
Smax. 180 km/h
Tmax. 190 km/h
Umax. 200 km/h
Hmax. 210 km/h
Vmax. 240 km/h
Wmax. 270 km/h
Snelheidscategorie voor
winterbanden
QM+Smax. 160 km/h
TM+Smax. 190 km/h
HM+Smax. 210 km/h
Belastingindex (laadvermogen)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg137AB0A0119
184
TECHNISCHE GEGEVENS

RICHTLIJNEN VOOR DE BEHANDELING VAN HET VOERTUIG AAN
HET EINDE VAN DE LEVENSDUUR
Al jaren zet Fiat zich volledig in voor de bescherming van het milieu via de continue verbetering van de productieprocessen en
de realisatie van producten die steeds "eco-compatibeler" zijn. Om de klanten de best mogelijke service te garanderen in
overeenstemming met de milieuwetgeving en conform de Europese richtlijn 2000/53/EG inzake de behandeling van voertuigen
aan het einde van hun levensduur, biedt Fiat haar klanten de mogelijkheid hun auto* aan het einde van zijn levensduur zonder
extra kosten in te leveren.
De Europese richtlijn bepaalt namelijk dat het voertuig kan worden ingeleverd zonder kosten voor de laatste houder of eigenaar
als het voertuig geen of een negatieve marktwaarde heeft. In bijna alle landen van de Europese Unie konden tot 1 januari 2007
alleen auto’s kosteloos worden ingeleverd die na 1 juli 2002 op kenteken waren gezet; vanaf 2007 is het kosteloos inleveren
van de auto niet meer afhankelijk van het jaar van kentekenregistratie, als het voertuig maar de essentiële voertuigonderdelen
(met name de motor en de carrosserie) en geen extra afval bevat.
Voor de kosteloze inlevering van de auto aan het einde van zijn levensduur kunt u zich tot het Fiat Servicenetwerk of tot een
bevoegd inzamelings- en verwerkingsbedrijf wenden. Deze bedrijven zijn zorgvuldig geselecteerd en bieden kwaliteitservice
voor de inzameling, verwerking en recycling van afgedankte auto’s met respect voor het milieu.
Voor meer informatie over deze inzamelings- en verwerkingsbedrijven kunt u zich wenden tot een Fiat dealer of het Fiat
Servicenetwerk of het gratis nummer 00800 3428 0000 bellen of de Fiat website bezoeken.
* Voertuig voor personenvervoer met maximaal negen zitplaatsen en een maximaal toelaatbaar gewicht van 3,5 t.
197
