LUCHTROOSTERS
❒Klimaatcomfort ................................... 20
LINKERHENDEL
❒Buitenverlichting ................................. 28
TURBODRUKMETER
❒Werking .............................................. 75
INSTRUMENTENPANEEL
❒Instrumentenpaneel en
boordinstrumenten ............................. 74
❒Controlelampjes .................................. 79
RECHTERHENDEL
❒Ruiten reinigen .................................... 30
AIRBAG PASSAGIERSZIJDE
❒Werking ..............................................114
DASHBOARDKASTJE
❒Openen .............................................. 36
ELEKTRISCHE RUITBEDIENING
❒Werking .............................................. 41
STUURWIEL
❒Afstelling ............................................. 18
❒Frontairbag bestuurderszijde ...............113
3AB0A0220
7

BELANGRIJK Als de motor
uitgeschakeld is en de contactsleutel in
de stand MAR is gedraaid, kan
langdurig gebruik (bijv. gedurende
langer dan een uur) van accessoires die
veel stroom verbruiken de efficiëntie
van de accu beperken en leiden tot
startproblemen.
6)
INBOUWVOORBEREIDING
VOOR DRAAGBAAR
NAVIGATIESYSTEEM
(voor bepaalde versies/markten)
Plaats het draagbare navigatiesysteem
in de houder op het dashboard fig. 39.
BELANGRIJK
15) De aansteker wordt zeer heet.
Hanteer hem voorzichtig en sta
het gebruik niet aan kinderen toe
om het risico van brand of
brandwonden te voorkomen.
16) Aan beide zijden van de
zonneklep aan passagierszijde is
een etiket aangebracht dat eraan
herinnert dat de airbag verplicht
uitgeschakeld moet worden als
een kinderzitje tegen de rijrichting
in op de voorstoel wordt
gemonteerd. Houd u altijd aan de
aanwijzingen op de zonneklep
(zie de paragraaf “Airbags” in
hoofdstuk "Veiligheid").
17) Rijd nooit met open
dashboardkastje: het kan de
passagier in geval van een botsing
verwonden.
BELANGRIJK
6) Het stopcontact is geschikt voor
accessoires met een maximum
vermogen van 180 W (maximum
stroomverbruik 15 A).
39AB0A0038
37

KENNIS VAN HET INSTRUMENTENPANEEL
In dit deel van het instructieboek vindt u
alle informatie die u nodig hebt om het
instrumentenpaneel goed te begrijpen,
te interpreteren en te gebruiken.DISPLAY ......................................... 64
MENUOPTIES ................................. 67
BEDIENINGSPANEEL EN
BOORDINSTRUMENTEN ................ 74
TRIP COMPUTER ........................... 76
LAMPJES EN BERICHTEN ............. 79
- LAAG REMVLOEISTOFNIVEAU /
HANDREM AANGETROKKEN ............ 80
- STORING EBD ................................. 81
- STORING AIRBAG ........................... 81
- VEILIGHEIDSGORDELS NIET
VASTGEMAAKT ................................. 82
- STORING ABS ................................. 83
- FRONTARBAG PASSAGIERSZIJDE
UITGESCHAKELD .............................. 83
- STORING INSPUIT-/
EOBD-SYSTEEM ................................ 84
- ELEKTRONISCH
STABILITEITSSYSTEEM (ESC) ........... 85
- STADSLICHT EN DIMLICHT ............. 87
- FOLLOW ME HOME ........................ 87
- LINKER RICHTINGAANWIJZER ....... 87
- RECHTER RICHTINGAANWIJZER ... 87
- GROOTLICHT .................................. 88
-MISTLAMPEN ................................... 88
-MISTACHTERLICHT .......................... 88
-VERSLETEN REMBLOKKEN ............. 88
-STORING ELEKTRISCHE
STUURBEKRACHTIGING
“DUALDRIVE” ..................................... 89
- ONVOLDOENDE
MOTOROLIEDRUK/MOTOROLIE
VERSLECHTERD ............................... 89
-MOTOROLIE VERSLECHTERD ......... 90
- TE HOGE
KOELVLOEISTOFTEMPERATUUR ...... 91
-LAADSTROOM ACCU
ONVOLDOENDE ................................ 92-STORING HILL HOLDER ................... 92
- STORING FIAT CODE
STARTBLOKKERING .......................... 92
- BRANDSTOFRESERVE/BEPERKTE
ACTIERADIUS .................................... 93
- AFSLUITER VAN DE
BRANDSTOFTOEVOER ..................... 93
- STORING AFSLUITER VAN DE
BRANDSTOFTOEVOER ..................... 93
-PORTIEREN NIET GOED GESLOTEN. 94
-STORING BUITENVERLICHTING ...... 94
-ASR SYSTEEM ................................. 94
- KANS OP GLAD WEGDEK ............... 95
- STORING REMLICHTEN .................. 95
- STORING PARKEERSENSOR .......... 95
-iTPMS ............................................... 96
-SERVICE (GEPROGRAMMEERD
ONDERHOUD) ................................... 97
-SNELHEIDSLIMIET
OVERSCHREDEN .............................. 97
-INSCHAKELING SPORT-FUNCTIE .... 97
63

SETUP-MENU
Het menu bestaat uit een serie opties
die gekozen kunnen worden met de
knoppen+en–om toegang te krijgen
tot verschillende keuze- en
instellingshandelingen (Setup) die
hieronder zijn aangegeven.
Sommige opties hebben een submenu.
Het menu wordt geactiveerd door de
MENU-knop
kort in te drukken.
Druk de knoppen+of–telkens in om
de opties van het setup-menu te
doorlopen. De bedieningswijzen
verschillen afhankelijk van de gekozen
optie.
Het menu biedt de volgende functies:
❒MENU
❒VERLICHTING
❒SNELHEIDSWAARSCHUWING
❒KOPLAMPSENSOR
❒INSCHAKELING TRIP B
❒TIJD INSTELLEN
❒DATUM INSTELLEN
❒ZIE RADIO
❒AUTOCLOSE
❒MEETEENHEDEN
❒TAAL❒GELUIDSSTERKTE
WAARSCHUWINGEN
❒GELUIDSSTERKTE TOETSEN
❒ZOEMER VEILIGHEIDSGORDEL
❒SERVICE
❒PASSAGIERSAIRBAG
❒DAGRIJLICHTEN
❒RESET BANDEN
❒MENU AFSLUITEN
Een optie in het hoofdmenu zonder een
submenu kiezen:
❒druk kort op de MENU knop
om
de instelling van het hoofdmenu die
gewijzigd moet worden te selecteren;
❒Druk op de knoppen+of–(deze
telkens indrukken) om de nieuwe
instelling te selecteren;
❒druk kort op de MENU knop
om
de nieuwe instelling op te slaan en
terug te gaan naar de eerder
geselecteerde optie in het
hoofdmenu.
Een optie in het hoofdmenu met een
submenu kiezen:
❒druk kort op de MENU knop
om
de eerste optie uit het submenu weer
te geven;❒druk op de knoppen+of–(deze
telkens indrukken) om door alle
submenu-opties te bladeren;
❒druk kort op de MENU knop
om
de getoonde submenu-optie te
selecteren en het betreffende
setup-menu te openen;
❒druk op de knoppen+of–(deze
telkens indrukken) om de nieuwe
instelling voor deze submenu-optie te
selecteren;
❒druk kort op de MENU knop
om
de nieuwe instelling op te slaan en
terug te gaan naar de eerder
geselecteerde optie in het submenu.
66
KENNIS VAN HET INSTRUMENTENPANEEL

BELANGRIJK In het “Geprogrammeerd
Onderhoudsschema” zijn de
onderhoudsbeurten van de auto op
vaste intervallen vermeld (zie het
hoofdstuk "Onderhoud en zorg").
Dit wordt automatisch weergegeven,
met de contactsleutel op MAR, 2000
km (of het equivalent in mijlen) vóór de
onderhoudsbeurt of, indien aanwezig,
30 dagen vóór de onderhoudsbeurt.
Het wordt ook weergegeven wanneer
de sleutel op MAR wordt gedraaid
of, voor bepaalde versies/markten, om
de 200 km (of het equivalent in mijlen).
Onder deze drempel wordt dit bericht
met kortere intervallen weergegeven.
Op het display wordt het
onderhoudsinterval in kilometers of
mijlen weergegeven, afhankelijk van wat
is ingesteld. Wanneer het
onderhoudsinterval bijna is vervallen en
de sleutel in de stand MAR wordt
gedraaid, verschijnt de melding
"Service" op het display, gevolgd door
het aantal resterende kilometers/mijlen
of dagen (indien aanwezig). Neem
contact op met het Abarth
Servicenetwerk om de werkzaamheden
vermeld in het "Geprogrammeerd
Onderhoudsschema" te laten verrichten
en de melding te resetten.Wanneer het interval voor de
onderhoudsbeurt is vervallen en daarna
voor ongeveer 1000 km/600 mijl of 30
dagen, wordt een bericht hierover
weergegeven.
In-/uitschakeling
airbags aan
passagierszijde
(frontairbag
passagierszijde en
zijairbag ter
bescherming van
bekken, borst en
schouders - Zijairbag)
Met deze functie kan de frontairbag aan
passagierszijde in- of uitgeschakeld
worden.
Ga als volgt te werk:
❒druk op de MENU-knop
en
daarna, nadat het bericht ("Bag pass:
Off") (om uit te schakelen) of ("Bag
pass: On") (om in te schakelen)
is weergegeven met behulp van de
knoppen+en–nogmaals op de
MENU-knop
drukken;
❒op het display verschijnt een bericht
met het verzoek om bevestiging;
❒druk op de knoppen+of–om (Ja) te
selecteren (om het inschakelen/
uitschakelen te bevestigen) of (Nee)
(om te annuleren);❒druk kort op de MENU-knop
:er
verschijnt een bevestigingsbericht
van de gekozen instelling en er wordt
teruggekeerd naar het menuscherm.
Houd de knop ingedrukt om terug
te keren naar het standaardscherm
zonder op te slaan.
Dagrijlichten (DRL)
(voor bepaalde versies/markten)
Met deze functie kan de dagverlichting
worden in- en uitgeschakeld.
Ga als volgt te werk om de functie in-
en uit te schakelen:
❒druk kort op de MENU-knop
om
een submenu weer te geven;
❒druk kort op de MENU-knop
,
op het display gaat "On" of "Off"
knipperen, afhankelijk van de eerdere
instelling;
❒druk op de knop+of–om te kiezen;
❒druk kort op de MENU-knop
om
terug te keren naar het
submenuscherm of houd de knop
ingedrukt om terug te keren naar het
hoofdmenuscherm zonder op te
slaan;
❒houd de MENU-knop
nogmaals
ingedrukt om terug te keren naar het
standaardscherm of het hoofdmenu
afhankelijk van waar u zich in het
menu bevindt.
72
KENNIS VAN HET INSTRUMENTENPANEEL

Wat het betekent Wat te doen
rood
geel
geelSTORING EBD
Wanneer de waarschuwingslampjes bij draaiende
motor tegelijk gaan branden, dan is er een storing
in het EBD-systeem of is het systeem niet
beschikbaar. In dit geval kunnen de achterwielen
bij hard remmen plotseling blokkeren waardoor
de auto begint te slippen.
Op het display verschijnt een speciaal bericht.Rijd zeer voorzichtig naar de dichtstbijzijnde
werkplaats van het Abarth Servicenetwerk om het
systeem onmiddellijk te laten controleren.
roodSTORING AIRBAG
Wanneer de contactsleutel naar MAR wordt
gedraaid, gaat het lampje branden, maar dit moet
na enkele seconden doven.
Het lampje blijft continu branden als er een
storing in het airbagsysteem is.
Op het display verschijnt een speciaal bericht.
61) 62)
81
Waarschuwings-
op
instrumentenpaneellampjes

Wat het betekent Wat te doen

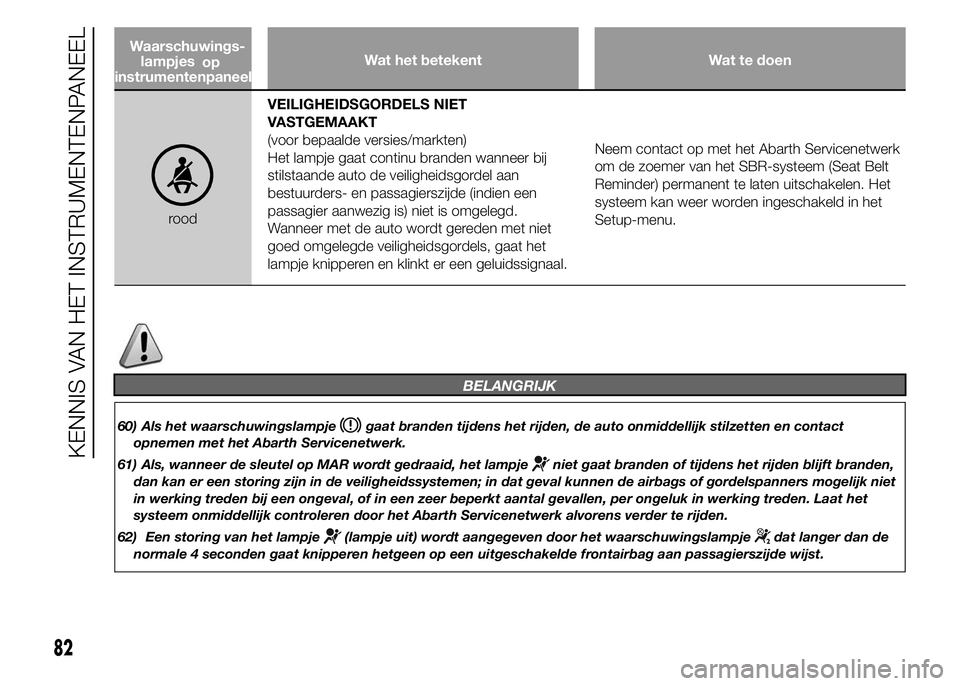

roodVEILIGHEIDSGORDELS NIET
VASTGEMAAKT
(voor bepaalde versies/markten)
Het lampje gaat continu branden wanneer bij
stilstaande auto de veiligheidsgordel aan
bestuurders- en passagierszijde (indien een
passagier aanwezig is) niet is omgelegd.
Wanneer met de auto wordt gereden met niet
goed omgelegde veiligheidsgordels, gaat het
lampje knipperen en klinkt er een geluidssignaal.Neem contact op met het Abarth Servicenetwerk
om de zoemer van het SBR-systeem (Seat Belt
Reminder) permanent te laten uitschakelen. Het
systeem kan weer worden ingeschakeld in het
Setup-menu.
BELANGRIJK
60) Als het waarschuwingslampjegaat branden tijdens het rijden, de auto onmiddellijk stilzetten en contact
opnemen met het Abarth Servicenetwerk.
61) Als, wanneer de sleutel op MAR wordt gedraaid, het lampje
niet gaat branden of tijdens het rijden blijft branden,
dan kan er een storing zijn in de veiligheidssystemen; in dat geval kunnen de airbags of gordelspanners mogelijk niet
in werking treden bij een ongeval, of in een zeer beperkt aantal gevallen, per ongeluk in werking treden. Laat het
systeem onmiddellijk controleren door het Abarth Servicenetwerk alvorens verder te rijden.
62) Een storing van het lampje
(lampje uit) wordt aangegeven door het waarschuwingslampjedat langer dan de
normale 4 seconden gaat knipperen hetgeen op een uitgeschakelde frontairbag aan passagierszijde wijst.
82
KENNIS VAN HET INSTRUMENTENPANEEL
Waarschuwings-
op
instrumentenpaneellampjes

Wat het betekent Wat te doen
geelSTORING ABS
Wanneer de contactsleutel naar MAR wordt
gedraaid, gaat het lampje branden, maar dit moet
na enkele seconden doven.
Het lampje gaat branden om een systeemstoring
aan te geven. In dit geval blijft het remsysteem
normaal werken, maar zonder de extra prestaties
van het ABS-systeem.
Op het display verschijnt een speciaal bericht.Rijd voorzichtig en neem zo snel mogelijk contact
op met het Abarth Servicenetwerk.
geelFRONTARBAG PASSAGIERSZIJDE
UITGESCHAKELD
Het lampje
gaat branden wanneer de
frontairbag aan passagierszijde is uitgeschakeld.
Wanneer bij ingeschakelde frontairbag aan
passagierszijde de contactsleutel in de stand
MAR wordt gedraaid, gaat het lampje
eerst
ongeveer 4 seconden continu branden en
vervolgens nog 4 seconden knipperen. Hierna
zou het lampje moeten doven.
Als het lampje knippert, dan duidt dit op een
storing van het airbagwaarschuwingslampje.Laat het systeem onmiddellijk controleren door
het Abarth Servicenetwerk alvorens verder te
rijden.
63)
83
Waarschuwings-
op
instrumentenpaneellampjes

VEILIGHEID
Dit hoofdstuk is erg belangrijk. Hierin
worden de veiligheidssystemen
beschreven waarmee de auto is
uitgerust en aanwijzingen over hoe deze
op de juiste wijze gebruikt moeten
worden.VEILIGHEIDSGORDELS ..................100
S.B.R. SYSTEEM (SEAT BELT
REMINDER) ....................................100
GORDELSPANNERS.......................101
KINDEREN VEILIG VERVOEREN .....104
"UNIVERSEEL" KINDERZITJE
MONTEREN (MET DE
VEILIGHEIDSGORDELS) .................106
INBOUWVOORBEREIDING ISOFIX
KINDERZITJE ..................................109
FRONTAIRBAGS .............................113
ZIJAIRBAGS (ZIJAIRBAG -
HOOFDAIRBAG) .............................118
99

Alle beveiligingssystemen moeten
voorzien zijn van de
typegoedkeuringsgegevens en het
keurmerk op een label dat stevig
bevestigd moet zijn op het kinderzitje
en dat absoluut niet verwijderd mag
worden.
In het Abarth Lineaccessori-assortiment
zijn kinderzitjes voor elke
gewichtsgroep opgenomen. Het
gebruik van deze kinderzitjes is sterk
aanbevolen, want ze zijn speciaal
ontworpen voor Abarth voertuigen.
BELANGRIJK
71) ERNSTIG GEVAAR. Plaats NOOIT
een tegen de rijrichting in
gemonteerd kinderzitje op de
passagiersstoel van auto's met
een actieve passagiersairbag. Bij
een ongeval, hoe klein ook, kan de
airbag ernstig letsel en zelfs de
dood van het kind tot gevolg
hebben. Het wordt geadviseerd
kinderen altijd in kinderzitjes
op de achterbank te vervoeren, bij
een ongeval biedt de achterbank
de meeste bescherming.72) Op de zonneklep is een etiket
met symbolen aangebracht om
eraan te herinneren dat de airbag
verplicht uit geschakeld moet
worden als een tegen de
rijrichting in gemonteerd
kinderzitje op de voorstoel wordt
gemonteerd. Neem altijd de
aanwijzingen op de zonneklep aan
passagierszijde in acht (zie de
paragraaf “Frontairbags”).
73) Op de zonneklep is een etiket
met symbolen aangebracht om
eraan te herinneren dat de airbag
verplicht uit geschakeld moet
worden als een tegen de
rijrichting in gemonteerd
kinderzitje op de voorstoel wordt
gemonteerd. Neem altijd de
aanwijzingen op de zonneklep aan
passagierszijde in acht (zie de
paragraaf “Frontairbags”).
BELANGRIJK
16) Kinderen mogen zo nodig alleen
op de passagiersstoel worden
vervoerd als de frontairbag aan
passagierszijde uitgeschakeld kan
worden. In dit geval moet
gecontroleerd worden of de
airbag werkelijk uitgeschakeld is
door te bekijken of het lampje
op het instrumentenpaneel brandt
(zie “Frontairbag passagierszijde”
in de paragraaf “Frontairbags”).
Bovendien moet de
passagiersstoel zo ver mogelijk
naar achteren zijn geschoven om
te voorkomen dat het kinderzitje
eventueel in aanraking komt met
het dashboard.
105
