Abarth 500 2016 Návod k použití a údržbě (in Czech)

UPOZORNĚNÍ
21) Neřiďte s rukou na řadicí páce:
tímto, byť malým namáháním se
mohou časem opotřebovat prvky
uvnitř převodovky.

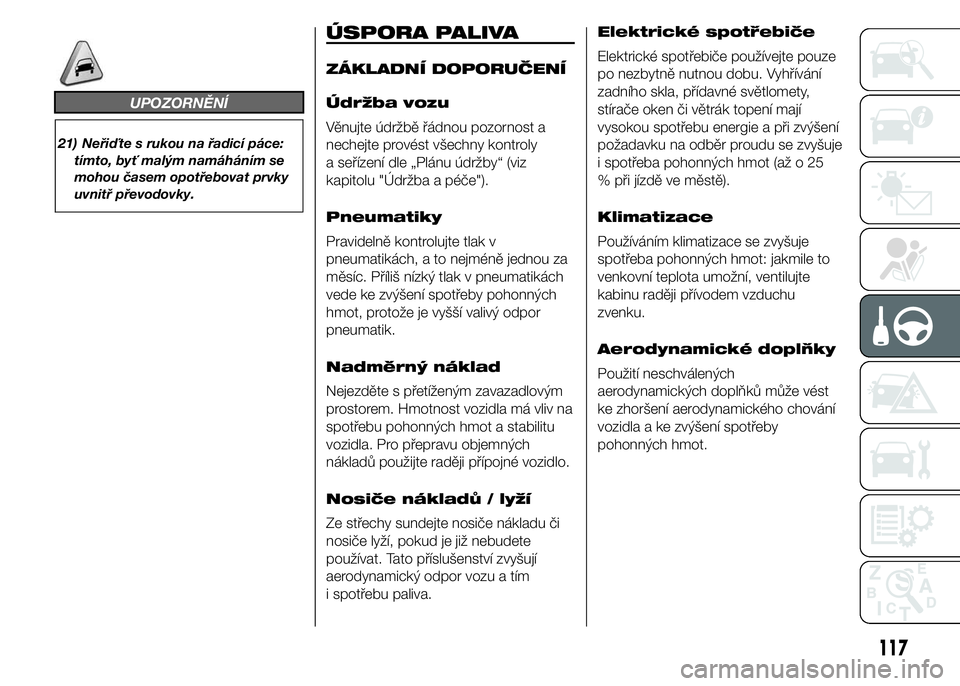

ÚSPORA PALIVA
ZÁKLADNÍ DOPORUČENÍ
Údržba vozu
Věnujte údržbě řádnou pozornost a
nechejte provést všechny kontroly
a seřízení dle „Plánu údržby“ (viz
kapitolu "Údržba a péče").
Pneumatiky
Pravidelně kontrolujte tlak v
pneumatikách, a to nejméně jednou za
měsíc. Příliš nízký tlak v pneumatikách
vede ke zvýšení spotřeby pohonných
hmot, protože je vyšší valivý odpor
pneumatik.
Nadměrný náklad
Nejezděte s přetíženým zavazadlovým
prostorem. Hmotnost vozidla má vliv na
spotřebu pohonných hmot a stabilitu
vozidla. Pro přepravu objemných
nákladů použijte raději přípojné vozidlo.
Nosiče nákladů / lyží
Ze střechy sundejte nosiče nákladu či
nosiče lyží, pokud je již nebudete
používat. Tato příslušenství zvyšují
aerodynamický odpor vozu a tím
i spotřebu paliva.Elektrické spotřebiče
Elektrické spotřebiče používejte pouze
po nezbytně nutnou dobu. Vyhřívání
zadního skla, přídavné světlomety,
stírače oken či větrák topení mají
vysokou spotřebu energie a při zvýšení
požadavku na odběr proudu se zvyšuje
i spotřeba pohonných hmot (až o 25
% při jízdě ve městě).
Klimatizace
Používáním klimatizace se zvyšuje
spotřeba pohonných hmot: jakmile to
venkovní teplota umožní, ventilujte
kabinu raději přívodem vzduchu
zvenku.
Aerodynamické doplňky
Použití neschválených
aerodynamických doplňků může vést
ke zhoršení aerodynamického chování
vozidla a ke zvýšení spotřeby
pohonných hmot.
117

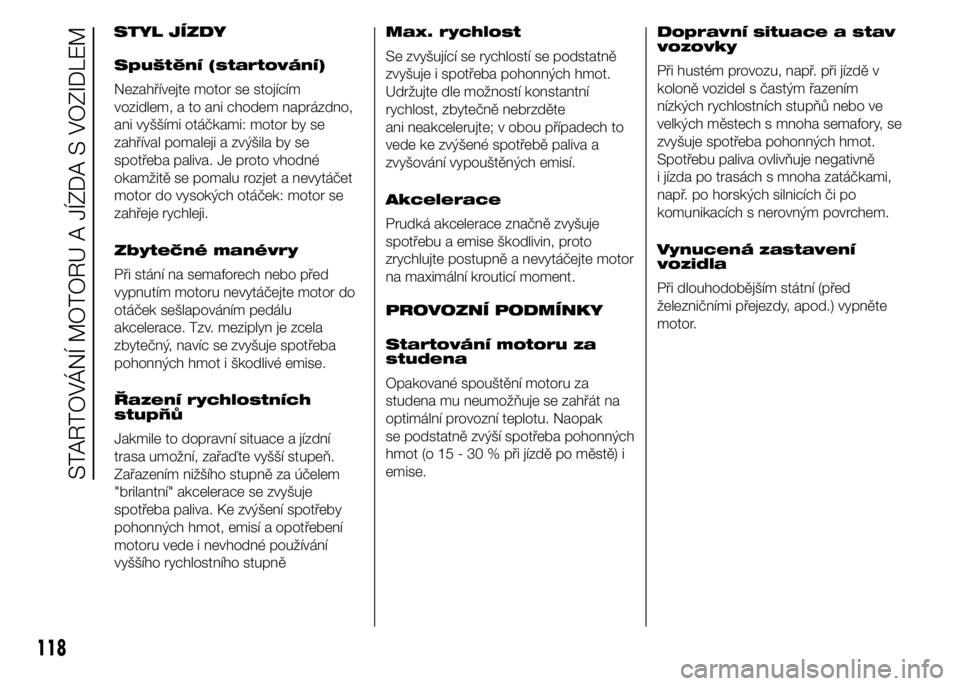

Spuštění (startování)
Nezahřívejte motor se stojícím
vozidlem, a to ani chodem naprázdno,
ani vyššími otáčkami: motor by se
zahříval pomaleji a zvýšila by se
spotřeba paliva. Je proto vhodné
okamžitě se pomalu rozjet a nevytáčet
motor do vysokých otáček: motor se
zahřeje rychleji.
Zbytečné manévry
Při stání na semaforech nebo před
vypnutím motoru nevytáčejte motor do
otáček sešlapováním pedálu
akcelerace. Tzv. meziplyn je zcela
zbytečný, navíc se zvyšuje spotřeba
pohonných hmot i škodlivé emise.
Řazení rychlostních
stupňů
Jakmile to dopravní situace a jízdní
trasa umožní, zařaďte vyšší stupeň.
Zařazením nižšího stupně za účelem
"brilantní" akcelerace se zvyšuje
spotřeba paliva. Ke zvýšení spotřeby
pohonných hmot, emisí a opotřebení
motoru vede i nevhodné používání
vyššího rychlostního stupněMax. rychlost
Se zvyšující se rychlostí se podstatně
zvyšuje i spotřeba pohonných hmot.
Udržujte dle možností konstantní
rychlost, zbytečně nebrzděte
ani neakcelerujte; v obou případech to
vede ke zvýšené spotřebě paliva a
zvyšování vypouštěných emisí.
Akcelerace
Prudká akcelerace značně zvyšuje
spotřebu a emise škodlivin, proto
zrychlujte postupně a nevytáčejte motor
na maximální krouticí moment.
PROVOZNÍ PODMÍNKY
Startování motoru za
studena
Opakované spouštění motoru za
studena mu neumožňuje se zahřát na
optimální provozní teplotu. Naopak
se podstatně zvýší spotřeba pohonných
hmot (o 15 - 30 % při jízdě po městě) i
emise.Dopravní situace a stav
vozovky
Při hustém provozu, např. při jízdě v
koloně vozidel s častým řazením
nízkých rychlostních stupňů nebo ve
velkých městech s mnoha semafory, se
zvyšuje spotřeba pohonných hmot.
Spotřebu paliva ovlivňuje negativně
i jízda po trasách s mnoha zatáčkami,
např. po horských silnicích či po
komunikacích s nerovným povrchem.
Vynucená zastavení
vozidla
Při dlouhodobějším státní (před
železničními přejezdy, apod.) vypněte
motor.
118
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
STYL JÍZDY

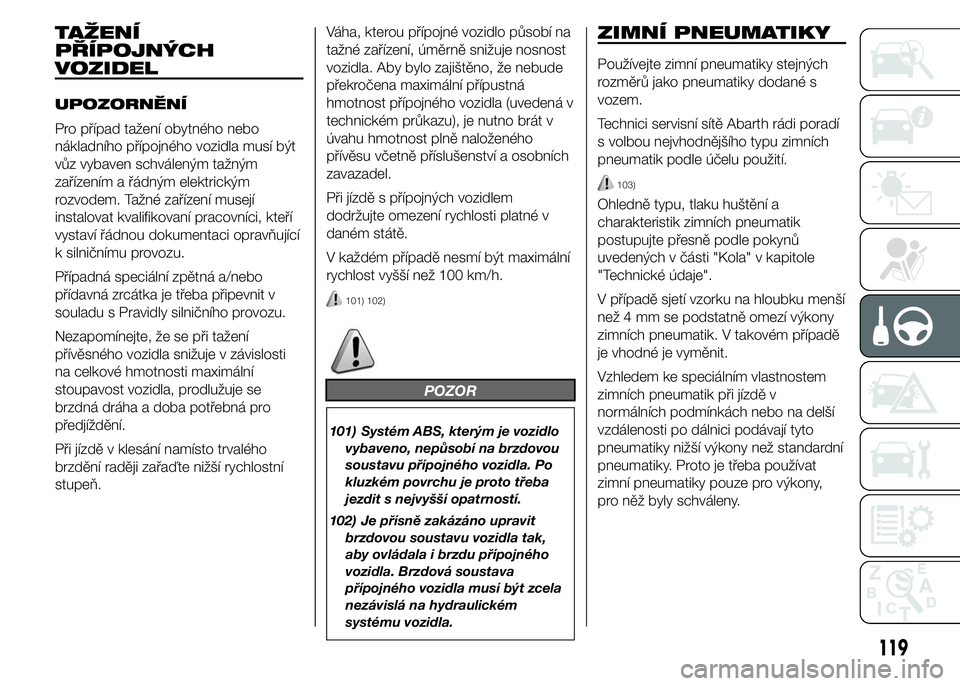

TAŽENÍ
PŘÍPOJNÝCH
VOZIDEL
UPOZORNĚNÍ
Pro případ tažení obytného nebo
nákladního přípojného vozidla musí být
vůz vybaven schváleným tažným
zařízením a řádným elektrickým
rozvodem. Tažné zařízení musejí
instalovat kvalifikovaní pracovníci, kteří
vystaví řádnou dokumentaci opravňující
k silničnímu provozu.
Případná speciální zpětná a/nebo
přídavná zrcátka je třeba připevnit v
souladu s Pravidly silničního provozu.
Nezapomínejte, že se při tažení
přívěsného vozidla snižuje v závislosti
na celkové hmotnosti maximální
stoupavost vozidla, prodlužuje se
brzdná dráha a doba potřebná pro
předjíždění.
Při jízdě v klesání namísto trvalého
brzdění raději zařaďte nižší rychlostní
stupeň.Váha, kterou přípojné vozidlo působí na
tažné zařízení, úměrně snižuje nosnost
vozidla. Aby bylo zajištěno, že nebude
překročena maximální přípustná
hmotnost přípojného vozidla (uvedená v
technickém průkazu), je nutno brát v
úvahu hmotnost plně naloženého
přívěsu včetně příslušenství a osobních
zavazadel.
Při jízdě s přípojných vozidlem
dodržujte omezení rychlosti platné v
daném státě.
V každém případě nesmí být maximální
rychlost vyšší než 100 km/h.
101) 102)
POZOR
101) Systém ABS, kterým je vozidlo
vybaveno, nepůsobí na brzdovou
soustavu přípojného vozidla. Po
kluzkém povrchu je proto třeba
jezdit s nejvyšší opatrností.
102) Je přísně zakázáno upravit
brzdovou soustavu vozidla tak,
aby ovládala i brzdu přípojného
vozidla. Brzdová soustava
přípojného vozidla musí být zcela
nezávislá na hydraulickém
systému vozidla.
ZIMNÍ PNEUMATIKY
Používejte zimní pneumatiky stejných
rozměrů jako pneumatiky dodané s
vozem.
Technici servisní sítě Abarth rádi poradí
s volbou nejvhodnějšího typu zimních
pneumatik podle účelu použití.
103)
Ohledně typu, tlaku huštění a
charakteristik zimních pneumatik
postupujte přesně podle pokynů
uvedených v části "Kola" v kapitole
"Technické údaje".
V případě sjetí vzorku na hloubku menší
než 4 mm se podstatně omezí výkony
zimních pneumatik. V takovém případě
je vhodné je vyměnit.
Vzhledem ke speciálním vlastnostem
zimních pneumatik při jízdě v
normálních podmínkách nebo na delší
vzdálenosti po dálnici podávají tyto
pneumatiky nižší výkony než standardní
pneumatiky. Proto je třeba používat
zimní pneumatiky pouze pro výkony,
pro něž byly schváleny.
119

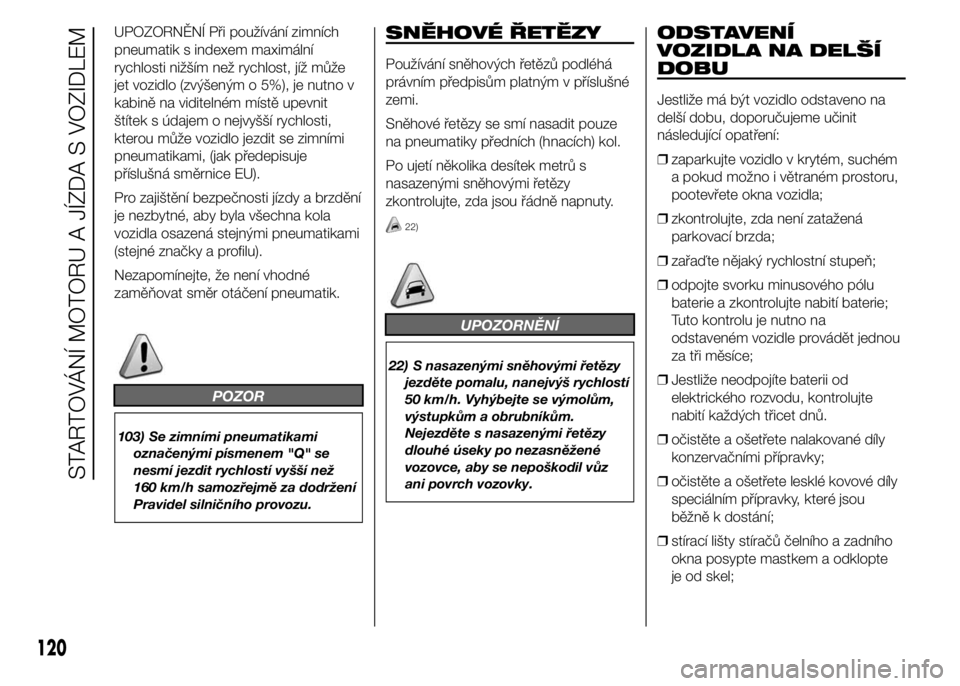

UPOZORNĚNÍ Při používání zimních
pneumatik s indexem maximální
rychlosti nižším než rychlost, jíž může
jet vozidlo (zvýšeným o 5%), je nutno v
kabině na viditelném místě upevnit
štítek s údajem o nejvyšší rychlosti,
kterou může vozidlo jezdit se zimními
pneumatikami, (jak předepisuje
příslušná směrnice EU).
Pro zajištění bezpečnosti jízdy a brzdění
je nezbytné, aby byla všechna kola
vozidla osazená stejnými pneumatikami
(stejné značky a profilu).
Nezapomínejte, že není vhodné
zaměňovat směr otáčení pneumatik.
POZOR
103) Se zimními pneumatikami
označenými písmenem "Q" se
nesmí jezdit rychlostí vyšší než
160 km/h samozřejmě za dodržení
Pravidel silničního provozu.
SNĚHOVÉ ŘETĚZY
Používání sněhových řetězů podléhá
právním předpisům platným v příslušné
zemi.
Sněhové řetězy se smí nasadit pouze
na pneumatiky předních (hnacích) kol.
Po ujetí několika desítek metrů s
nasazenými sněhovými řetězy
zkontrolujte, zda jsou řádně napnuty.
22)
UPOZORNĚNÍ
22) S nasazenými sněhovými řetězy
jezděte pomalu, nanejvýš rychlostí
50 km/h. Vyhýbejte se výmolům,
výstupkům a obrubníkům.
Nejezděte s nasazenými řetězy
dlouhé úseky po nezasněžené
vozovce, aby se nepoškodil vůz
ani povrch vozovky.
ODSTAVENÍ
VOZIDLA NA DELŠÍ
DOBU
Jestliže má být vozidlo odstaveno na
delší dobu, doporučujeme učinit
následující opatření:
❒zaparkujte vozidlo v krytém, suchém
a pokud možno i větraném prostoru,
pootevřete okna vozidla;
❒zkontrolujte, zda není zatažená
parkovací brzda;
❒zařaďte nějaký rychlostní stupeň;
❒odpojte svorku minusového pólu
baterie a zkontrolujte nabití baterie;
Tuto kontrolu je nutno na
odstaveném vozidle provádět jednou
za tři měsíce;
❒Jestliže neodpojíte baterii od
elektrického rozvodu, kontrolujte
nabití každých třicet dnů.
❒očistěte a ošetřete nalakované díly
konzervačními přípravky;
❒očistěte a ošetřete lesklé kovové díly
speciálním přípravky, které jsou
běžně k dostání;
❒stírací lišty stíračů čelního a zadního
okna posypte mastkem a odklopte
je od skel;
120
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

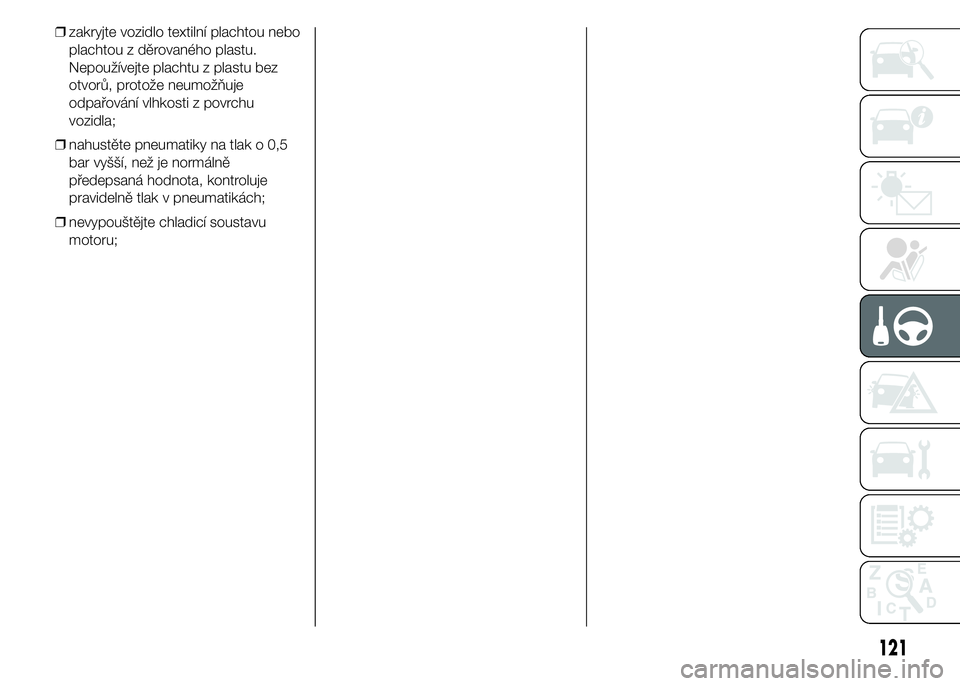

❒zakryjte vozidlo textilní plachtou nebo
plachtou z děrovaného plastu.
Nepoužívejte plachtu z plastu bez
otvorů, protože neumožňuje
odpařování vlhkosti z povrchu
vozidla;
❒nahustěte pneumatiky na tlak o 0,5
bar vyšší, než je normálně
předepsaná hodnota, kontroluje
pravidelně tlak v pneumatikách;
❒nevypouštějte chladicí soustavu
motoru;
121

122
Tato stránka byla ponechána prázdná

V NOUZI
Píchnutá pneumatika nebo nesvítí
nějaká žárovka?
Může se přihodit, že nám cestování
naruší nějaká nepříjemnost.
Řešení kritických situací samostatně v
klidu a pokoji lze najít na stránkách
věnovaných tomu, co dělat v nouzi.
Ve výjimečné situaci doporučujeme
zatelefonovat na bezplatné telefonní
číslo uvedené v záruční knížce.
Je rovněž možné volat na bezplatné
telefonní číslo 00 800 3428 0000 pro
vyhledání nejbližších autorizovaných
servisů Abarth.STARTOVÁNÍ MOTORU ..................124
SADA "FIX&GO AUTOMATIC" .........125
VÝMĚNA ŽÁROVKY .......................128
VÝMĚNA ŽÁROVKY U VNĚJŠÍCH
SVÍTIDEL.........................................132
VÝMĚNA ŽÁROVKY VNITŘNÍHO
SVÍTIDLA.........................................135
VÝMĚNA POJISTEK........................136
DOBITÍ BATERIE .............................142
ZVEDNUTÍ VOZIDLA .......................142
TAŽENÍ VOZIDLA ............................143
123

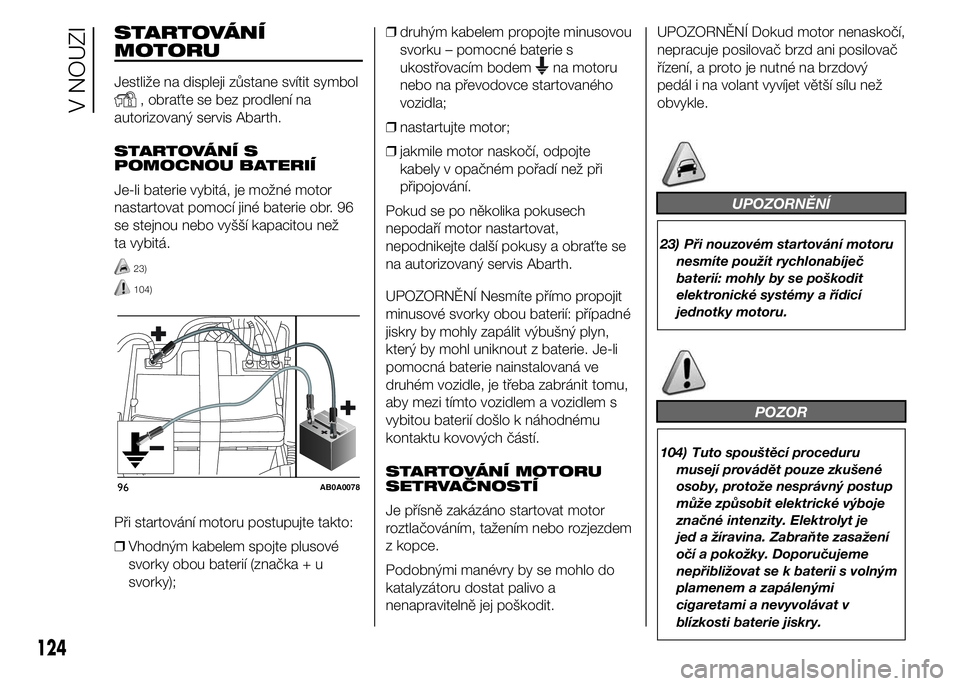

STARTOVÁNÍ
MOTORU
Jestliže na displeji zůstane svítit symbol
, obraťte se bez prodlení na
autorizovaný servis Abarth.
STARTOVÁNÍ S
POMOCNOU BATERIÍ
Je-li baterie vybitá, je možné motor
nastartovat pomocí jiné baterie obr. 96
se stejnou nebo vyšší kapacitou než
ta vybitá.
23)
104)
Při startování motoru postupujte takto:
❒Vhodným kabelem spojte plusové
svorky obou baterií (značka + u
svorky);❒druhým kabelem propojte minusovou
svorku – pomocné baterie s
ukostřovacím bodem
na motoru
nebo na převodovce startovaného
vozidla;
❒nastartujte motor;
❒jakmile motor naskočí, odpojte
kabely v opačném pořadí než při
připojování.
Pokud se po několika pokusech
nepodaří motor nastartovat,
nepodnikejte další pokusy a obraťte se
na autorizovaný servis Abarth.
UPOZORNĚNÍ Nesmíte přímo propojit
minusové svorky obou baterií: případné
jiskry by mohly zapálit výbušný plyn,
který by mohl uniknout z baterie. Je-li
pomocná baterie nainstalovaná ve
druhém vozidle, je třeba zabránit tomu,
aby mezi tímto vozidlem a vozidlem s
vybitou baterií došlo k náhodnému
kontaktu kovových částí.
STARTOVÁNÍ MOTORU
SETRVAČNOSTÍ
Je přísně zakázáno startovat motor
roztlačováním, tažením nebo rozjezdem
z kopce.
Podobnými manévry by se mohlo do
katalyzátoru dostat palivo a
nenapravitelně jej poškodit.UPOZORNĚNÍ Dokud motor nenaskočí,
nepracuje posilovač brzd ani posilovač
řízení, a proto je nutné na brzdový
pedál i na volant vyvíjet větší sílu než
obvykle.
UPOZORNĚNÍ
23) Při nouzovém startování motoru
nesmíte použít rychlonabíječ
baterií: mohly by se poškodit
elektronické systémy a řídicí
jednotky motoru.
POZOR
104) Tuto spouštěcí proceduru
musejí provádět pouze zkušené
osoby, protože nesprávný postup
může způsobit elektrické výboje
značné intenzity. Elektrolyt je
jed a žíravina. Zabraňte zasažení
očí a pokožky. Doporučujeme
nepřibližovat se k baterii s volným
plamenem a zapálenými
cigaretami a nevyvolávat v
blízkosti baterie jiskry.
96AB0A0078
124
V NOUZI

SADA "Fix&Go
Automatic"
Sada (viz obr. 97) uložená v
zavazadlovém prostoru obsahuje:
❒bombičku A s těsnivem a s plnicí
hadičkou B umístěné mimo
kompresor C;
❒kompresor C s manometrem,
přípojkou ventilu pro připojení
bombičky A, přívodní kabel se
zásuvkou D a tlakovací trubka N
(umístěná v karosérii na vyznačeném
místě);
❒nálepka pod bombičkou A s
upozorněním "max. 80 km/h", kterou
je nutno po opravě pneumatiky
nalepit do místa, na které řidič dobře
vidí (např.: na palubní desku);
❒návod obr. 98 s pokyny pro správné
a rychlé použití sady Fix&Go;
❒pracovní rukavice.
24)
105) 106) 107)
JE DŮLEŽITÉ VĚDĚT:
Těsnicí kapalina sady Fix&Go je účinná
při teplotě od -20 °C do +50 °C.
Lepicí hmota má omezenou dobu
použitelnosti.
108) 109)
2)
POSTUP PŘI HUŠTĚNÍ
PNEUMATIKY
110)
Postupujte takto:
❒zatáhněte parkovací brzdu;
❒připravte sadu Fix&Go k opravované
pneumatice;
❒najděte plnicí hadičku B obr. 100
spojenou s bombičkou A;
❒otevřete boční víčko E, pak zasuňte
bombičku A ve směru šipku do
přípoje přípravy;
❒vyšroubujte čepičku ventilu F
pneumatiky a nasuňte plnicí hadičku
B, zašroubujte objímku na ventilu
pneumatiky;
❒ujistěte se, zda je spínač G obr. 101 v
poloze0(vypnuto), a pak nastartujte
motor;
❒zasuňte elektrický kolík H obr. 102 do
zásuvky-zapalovače ve vozidle (12V);
97AB0A0079
98AB0A0080
ON
OFF
99AB0A0081
125

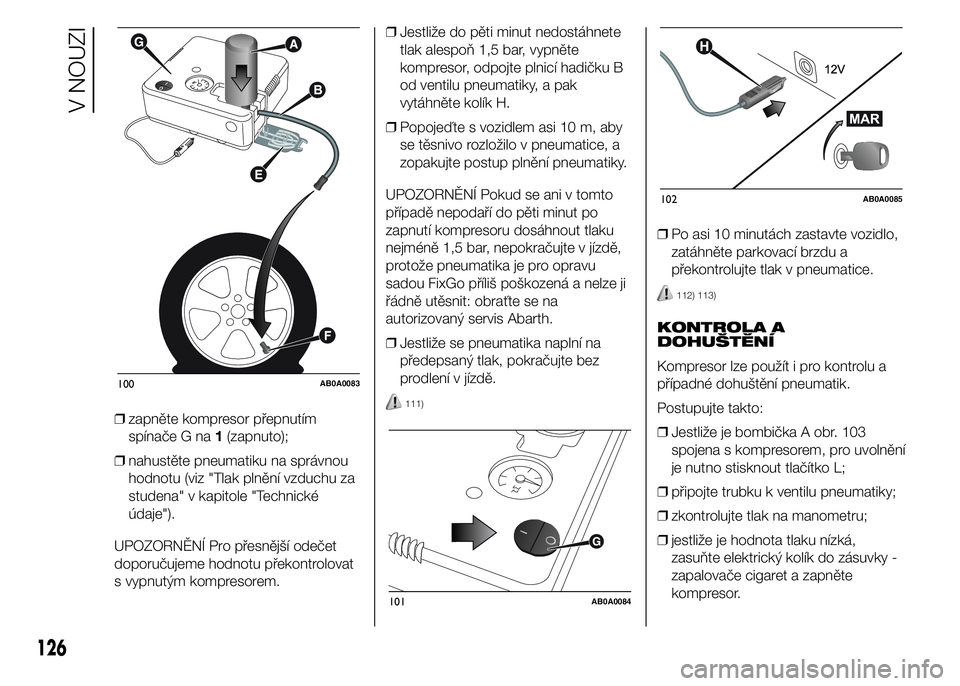

❒zapněte kompresor přepnutím
spínače G na1(zapnuto);
❒nahustěte pneumatiku na správnou
hodnotu (viz "Tlak plnění vzduchu za
studena" v kapitole "Technické
údaje").
UPOZORNĚNÍ Pro přesnější odečet
doporučujeme hodnotu překontrolovat
s vypnutým kompresorem.❒Jestliže do pěti minut nedostáhnete
tlak alespoň 1,5 bar, vypněte
kompresor, odpojte plnicí hadičku B
od ventilu pneumatiky, a pak
vytáhněte kolík H.
❒Popojeďte s vozidlem asi 10 m, aby
se těsnivo rozložilo v pneumatice, a
zopakujte postup plnění pneumatiky.
UPOZORNĚNÍ Pokud se ani v tomto
případě nepodaří do pěti minut po
zapnutí kompresoru dosáhnout tlaku
nejméně 1,5 bar, nepokračujte v jízdě,
protože pneumatika je pro opravu
sadou FixGo příliš poškozená a nelze ji
řádně utěsnit: obraťte se na
autorizovaný servis Abarth.
❒Jestliže se pneumatika naplní na
předepsaný tlak, pokračujte bez
prodlení v jízdě.
111)
❒Po asi 10 minutách zastavte vozidlo,
zatáhněte parkovací brzdu a
překontrolujte tlak v pneumatice.
112) 113)
KONTROLA A
DOHUŠTĚNÍ
Kompresor lze použít i pro kontrolu a
případné dohuštění pneumatik.
Postupujte takto:
❒Jestliže je bombička A obr. 103
spojena s kompresorem, pro uvolnění
je nutno stisknout tlačítko L;
❒připojte trubku k ventilu pneumatiky;
❒zkontrolujte tlak na manometru;
❒jestliže je hodnota tlaku nízká,
zasuňte elektrický kolík do zásuvky -
zapalovače cigaret a zapněte
kompresor.
100AB0A0083
101AB0A0084
102AB0A0085
126
V NOUZI
