Abarth 500 2017 Betriebsanleitung (in German)

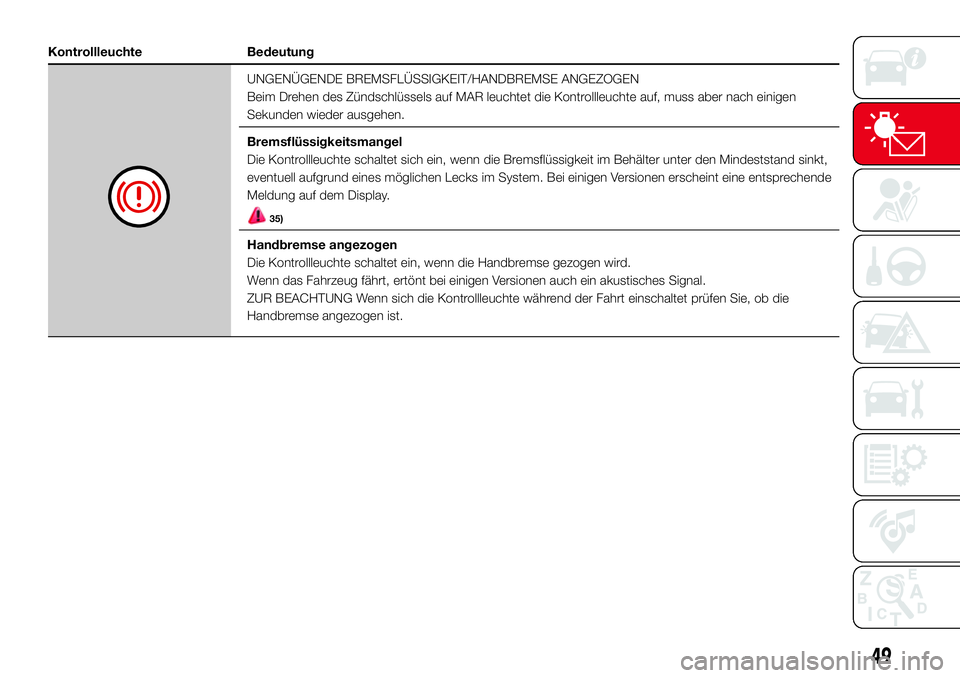

Kontrollleuchte Bedeutung
UNGENÜGENDE BREMSFLÜSSIGKEIT/HANDBREMSE ANGEZOGEN
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Bremsflüssigkeitsmangel
Die Kontrollleuchte schaltet sich ein, wenn die Bremsflüssigkeit im Behälter unter den Mindeststand sinkt,
eventuell aufgrund eines möglichen Lecks im System. Bei einigen Versionen erscheint eine entsprechende
Meldung auf dem Display.
35)
Handbremse angezogen
Die Kontrollleuchte schaltet ein, wenn die Handbremse gezogen wird.
Wenn das Fahrzeug fährt, ertönt bei einigen Versionen auch ein akustisches Signal.
ZUR BEACHTUNG Wenn sich die Kontrollleuchte während der Fahrt einschaltet prüfen Sie, ob die
Handbremse angezogen ist.
49

Kontrollleuchte Bedeutung

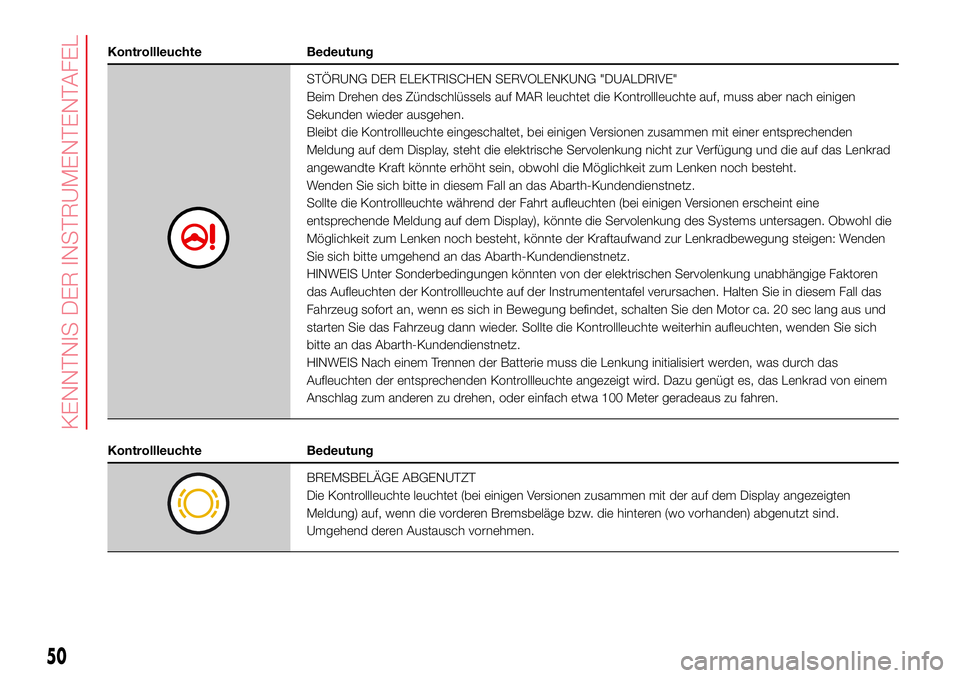

STÖRUNG DER ELEKTRISCHEN SERVOLENKUNG "DUALDRIVE"
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Bleibt die Kontrollleuchte eingeschaltet, bei einigen Versionen zusammen mit einer entsprechenden
Meldung auf dem Display, steht die elektrische Servolenkung nicht zur Verfügung und die auf das Lenkrad
angewandte Kraft könnte erhöht sein, obwohl die Möglichkeit zum Lenken noch besteht.
Wenden Sie sich bitte in diesem Fall an das Abarth-Kundendienstnetz.
Sollte die Kontrollleuchte während der Fahrt aufleuchten (bei einigen Versionen erscheint eine
entsprechende Meldung auf dem Display), könnte die Servolenkung des Systems untersagen. Obwohl die
Möglichkeit zum Lenken noch besteht, könnte der Kraftaufwand zur Lenkradbewegung steigen: Wenden
Sie sich bitte umgehend an das Abarth-Kundendienstnetz.
HINWEIS Unter Sonderbedingungen könnten von der elektrischen Servolenkung unabhängige Faktoren
das Aufleuchten der Kontrollleuchte auf der Instrumententafel verursachen. Halten Sie in diesem Fall das
Fahrzeug sofort an, wenn es sich in Bewegung befindet, schalten Sie den Motor ca. 20 sec lang aus und
starten Sie das Fahrzeug dann wieder. Sollte die Kontrollleuchte weiterhin aufleuchten, wenden Sie sich
bitte an das Abarth-Kundendienstnetz.
HINWEIS Nach einem Trennen der Batterie muss die Lenkung initialisiert werden, was durch das
Aufleuchten der entsprechenden Kontrollleuchte angezeigt wird. Dazu genügt es, das Lenkrad von einem
Anschlag zum anderen zu drehen, oder einfach etwa 100 Meter geradeaus zu fahren.
Kontrollleuchte Bedeutung
BREMSBELÄGE ABGENUTZT
Die Kontrollleuchte leuchtet (bei einigen Versionen zusammen mit der auf dem Display angezeigten
Meldung) auf, wenn die vorderen Bremsbeläge bzw. die hinteren (wo vorhanden) abgenutzt sind.
Umgehend deren Austausch vornehmen.
50
KENNTNIS DER INSTRUMENTENTAFEL

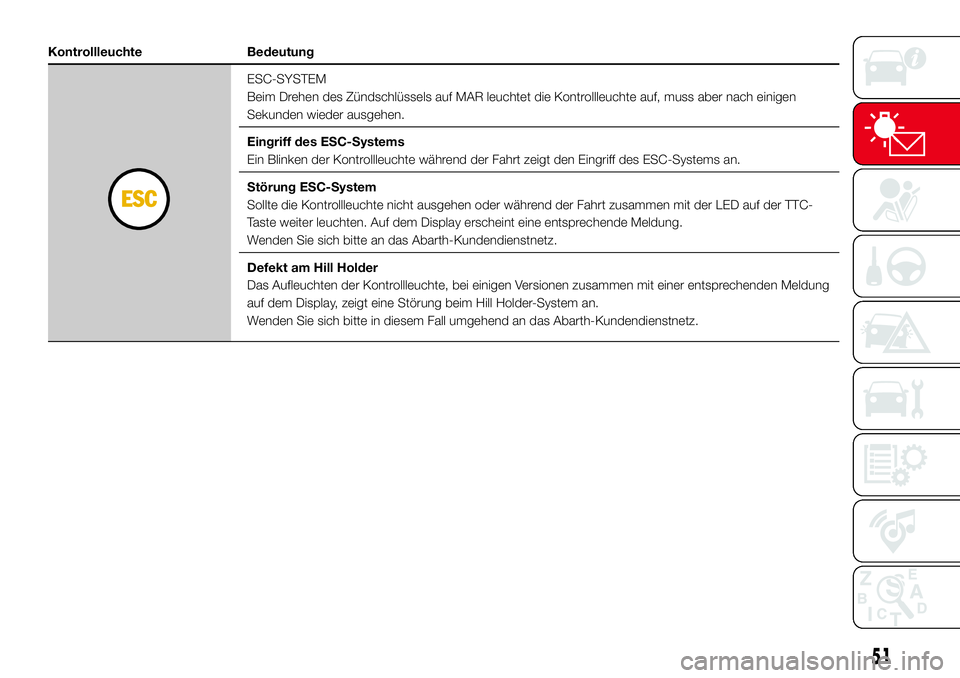

Kontrollleuchte Bedeutung
ESC-SYSTEM
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Eingriff des ESC-Systems
Ein Blinken der Kontrollleuchte während der Fahrt zeigt den Eingriff des ESC-Systems an.
Störung ESC-System
Sollte die Kontrollleuchte nicht ausgehen oder während der Fahrt zusammen mit der LED auf der TTC-
Taste weiter leuchten. Auf dem Display erscheint eine entsprechende Meldung.
Wenden Sie sich bitte an das Abarth-Kundendienstnetz.
Defekt am Hill Holder
Das Aufleuchten der Kontrollleuchte, bei einigen Versionen zusammen mit einer entsprechenden Meldung
auf dem Display, zeigt eine Störung beim Hill Holder-System an.
Wenden Sie sich bitte in diesem Fall umgehend an das Abarth-Kundendienstnetz.
51

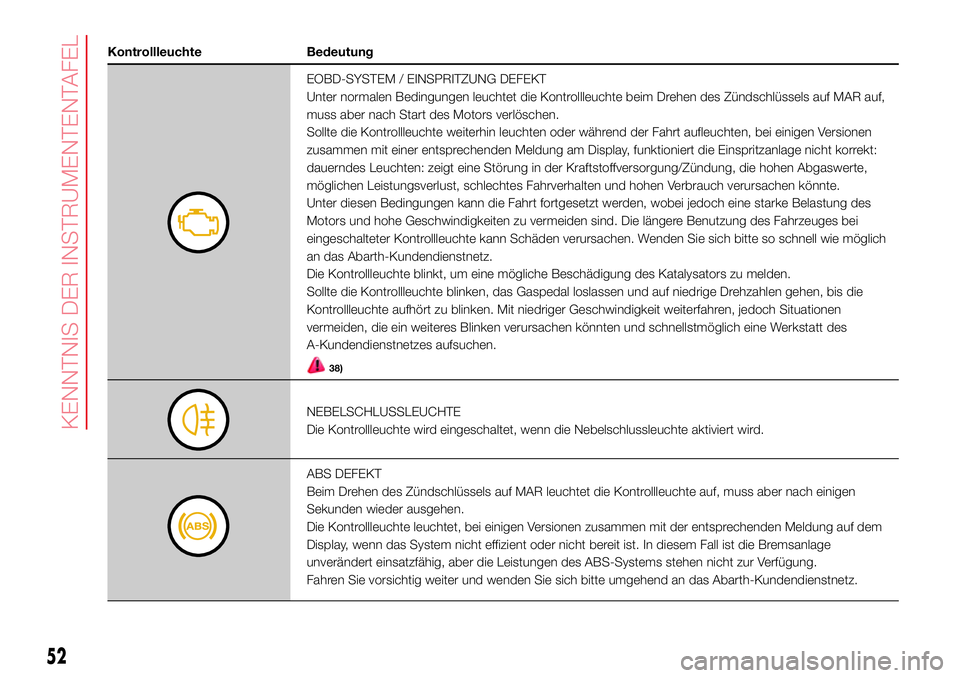

Kontrollleuchte Bedeutung
EOBD-SYSTEM / EINSPRITZUNG DEFEKT
Unter normalen Bedingungen leuchtet die Kontrollleuchte beim Drehen des Zündschlüssels auf MAR auf,
muss aber nach Start des Motors verlöschen.
Sollte die Kontrollleuchte weiterhin leuchten oder während der Fahrt aufleuchten, bei einigen Versionen
zusammen mit einer entsprechenden Meldung am Display, funktioniert die Einspritzanlage nicht korrekt:
dauerndes Leuchten: zeigt eine Störung in der Kraftstoffversorgung/Zündung, die hohen Abgaswerte,
möglichen Leistungsverlust, schlechtes Fahrverhalten und hohen Verbrauch verursachen könnte.
Unter diesen Bedingungen kann die Fahrt fortgesetzt werden, wobei jedoch eine starke Belastung des
Motors und hohe Geschwindigkeiten zu vermeiden sind. Die längere Benutzung des Fahrzeuges bei
eingeschalteter Kontrollleuchte kann Schäden verursachen. Wenden Sie sich bitte so schnell wie möglich
an das Abarth-Kundendienstnetz.
Die Kontrollleuchte blinkt, um eine mögliche Beschädigung des Katalysators zu melden.
Sollte die Kontrollleuchte blinken, das Gaspedal loslassen und auf niedrige Drehzahlen gehen, bis die
Kontrollleuchte aufhört zu blinken. Mit niedriger Geschwindigkeit weiterfahren, jedoch Situationen
vermeiden, die ein weiteres Blinken verursachen könnten und schnellstmöglich eine Werkstatt des
A-Kundendienstnetzes aufsuchen.
38)
NEBELSCHLUSSLEUCHTE
Die Kontrollleuchte wird eingeschaltet, wenn die Nebelschlussleuchte aktiviert wird.
ABS DEFEKT
Beim Drehen des Zündschlüssels auf MAR leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Die Kontrollleuchte leuchtet, bei einigen Versionen zusammen mit der entsprechenden Meldung auf dem
Display, wenn das System nicht effizient oder nicht bereit ist. In diesem Fall ist die Bremsanlage
unverändert einsatzfähig, aber die Leistungen des ABS-Systems stehen nicht zur Verfügung.
Fahren Sie vorsichtig weiter und wenden Sie sich bitte umgehend an das Abarth-Kundendienstnetz.
52
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchte Bedeutung

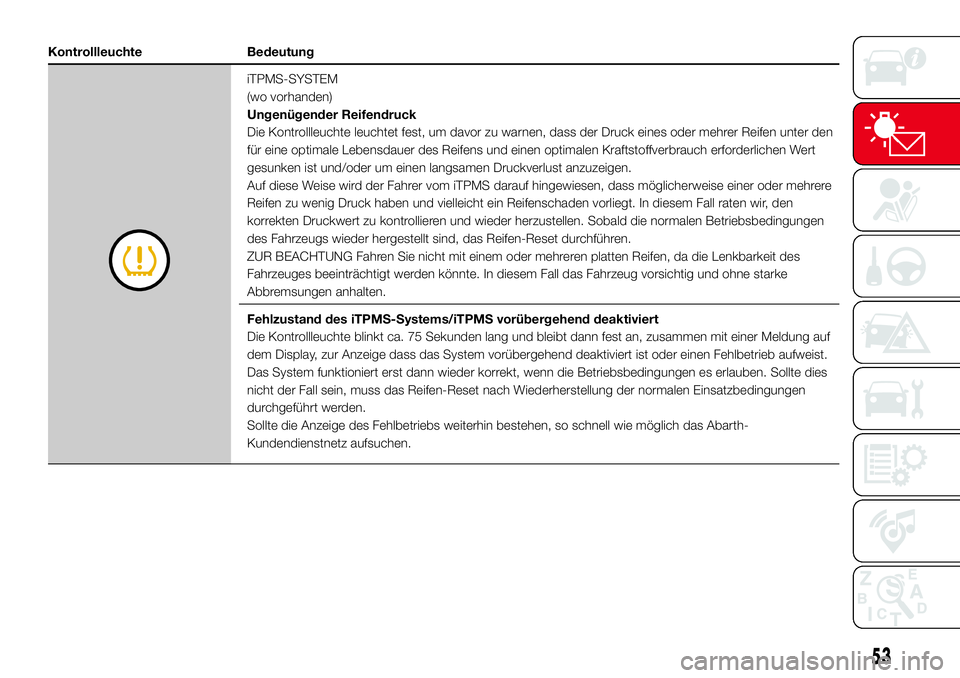

iTPMS-SYSTEM
(wo vorhanden)
Ungenügender Reifendruck
Die Kontrollleuchte leuchtet fest, um davor zu warnen, dass der Druck eines oder mehrer Reifen unter den
für eine optimale Lebensdauer des Reifens und einen optimalen Kraftstoffverbrauch erforderlichen Wert
gesunken ist und/oder um einen langsamen Druckverlust anzuzeigen.
Auf diese Weise wird der Fahrer vom iTPMS darauf hingewiesen, dass möglicherweise einer oder mehrere
Reifen zu wenig Druck haben und vielleicht ein Reifenschaden vorliegt. In diesem Fall raten wir, den
korrekten Druckwert zu kontrollieren und wieder herzustellen. Sobald die normalen Betriebsbedingungen
des Fahrzeugs wieder hergestellt sind, das Reifen-Reset durchführen.
ZUR BEACHTUNG Fahren Sie nicht mit einem oder mehreren platten Reifen, da die Lenkbarkeit des
Fahrzeuges beeinträchtigt werden könnte. In diesem Fall das Fahrzeug vorsichtig und ohne starke
Abbremsungen anhalten.
Fehlzustand des iTPMS-Systems/iTPMS vorübergehend deaktiviert
Die Kontrollleuchte blinkt ca. 75 Sekunden lang und bleibt dann fest an, zusammen mit einer Meldung auf
dem Display, zur Anzeige dass das System vorübergehend deaktiviert ist oder einen Fehlbetrieb aufweist.
Das System funktioniert erst dann wieder korrekt, wenn die Betriebsbedingungen es erlauben. Sollte dies
nicht der Fall sein, muss das Reifen-Reset nach Wiederherstellung der normalen Einsatzbedingungen
durchgeführt werden.
Sollte die Anzeige des Fehlbetriebs weiterhin bestehen, so schnell wie möglich das Abarth-
Kundendienstnetz aufsuchen.
53

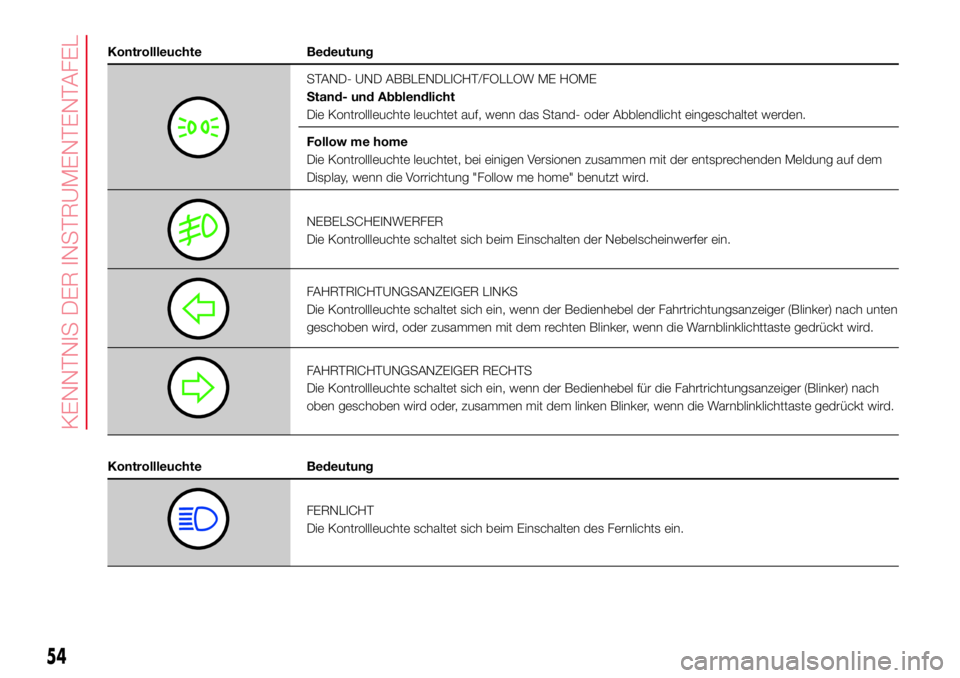

Kontrollleuchte Bedeutung
STAND- UND ABBLENDLICHT/FOLLOW ME HOME
Stand- und Abblendlicht
Die Kontrollleuchte leuchtet auf, wenn das Stand- oder Abblendlicht eingeschaltet werden.
Follow me home
Die Kontrollleuchte leuchtet, bei einigen Versionen zusammen mit der entsprechenden Meldung auf dem
Display, wenn die Vorrichtung "Follow me home" benutzt wird.
NEBELSCHEINWERFER
Die Kontrollleuchte schaltet sich beim Einschalten der Nebelscheinwerfer ein.
FAHRTRICHTUNGSANZEIGER LINKS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel der Fahrtrichtungsanzeiger (Blinker) nach unten
geschoben wird, oder zusammen mit dem rechten Blinker, wenn die Warnblinklichttaste gedrückt wird.
FAHRTRICHTUNGSANZEIGER RECHTS
Die Kontrollleuchte schaltet sich ein, wenn der Bedienhebel für die Fahrtrichtungsanzeiger (Blinker) nach
oben geschoben wird oder, zusammen mit dem linken Blinker, wenn die Warnblinklichttaste gedrückt wird.
Kontrollleuchte Bedeutung
FERNLICHT
Die Kontrollleuchte schaltet sich beim Einschalten des Fernlichts ein.
54
KENNTNIS DER INSTRUMENTENTAFEL

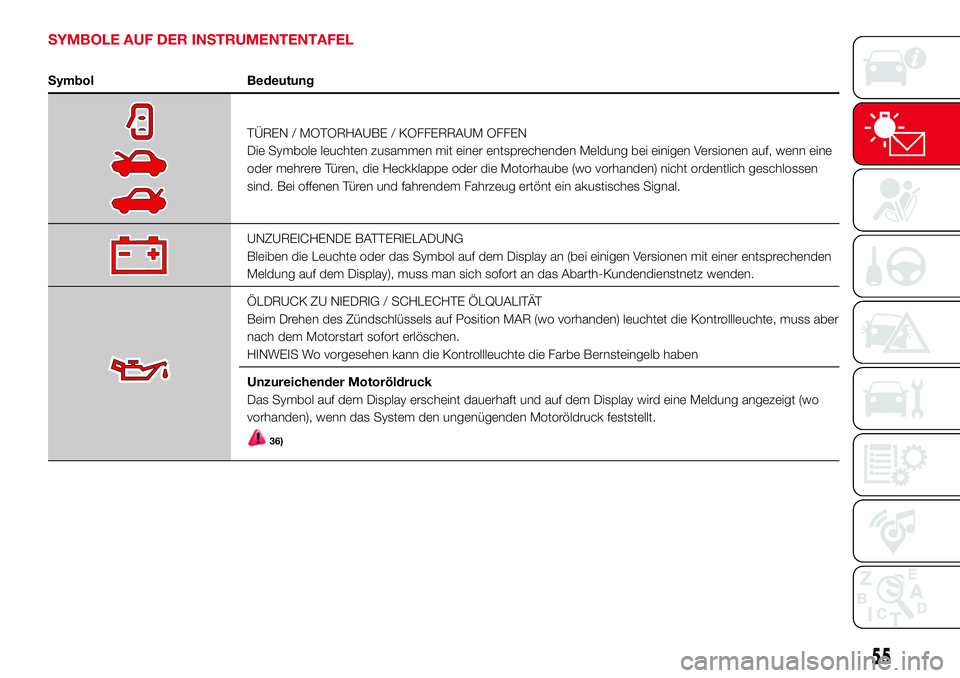

SYMBOLE AUF DER INSTRUMENTENTAFEL
Symbol Bedeutung
TÜREN / MOTORHAUBE / KOFFERRAUM OFFEN
Die Symbole leuchten zusammen mit einer entsprechenden Meldung bei einigen Versionen auf, wenn eine
oder mehrere Türen, die Heckklappe oder die Motorhaube (wo vorhanden) nicht ordentlich geschlossen
sind. Bei offenen Türen und fahrendem Fahrzeug ertönt ein akustisches Signal.
UNZUREICHENDE BATTERIELADUNG
Bleiben die Leuchte oder das Symbol auf dem Display an (bei einigen Versionen mit einer entsprechenden
Meldung auf dem Display), muss man sich sofort an das Abarth-Kundendienstnetz wenden.
ÖLDRUCK ZU NIEDRIG / SCHLECHTE ÖLQUALITÄT
Beim Drehen des Zündschlüssels auf Position MAR (wo vorhanden) leuchtet die Kontrollleuchte, muss aber
nach dem Motorstart sofort erlöschen.
HINWEIS Wo vorgesehen kann die Kontrollleuchte die Farbe Bernsteingelb haben
Unzureichender Motoröldruck
Das Symbol auf dem Display erscheint dauerhaft und auf dem Display wird eine Meldung angezeigt (wo
vorhanden), wenn das System den ungenügenden Motoröldruck feststellt.
36)
55

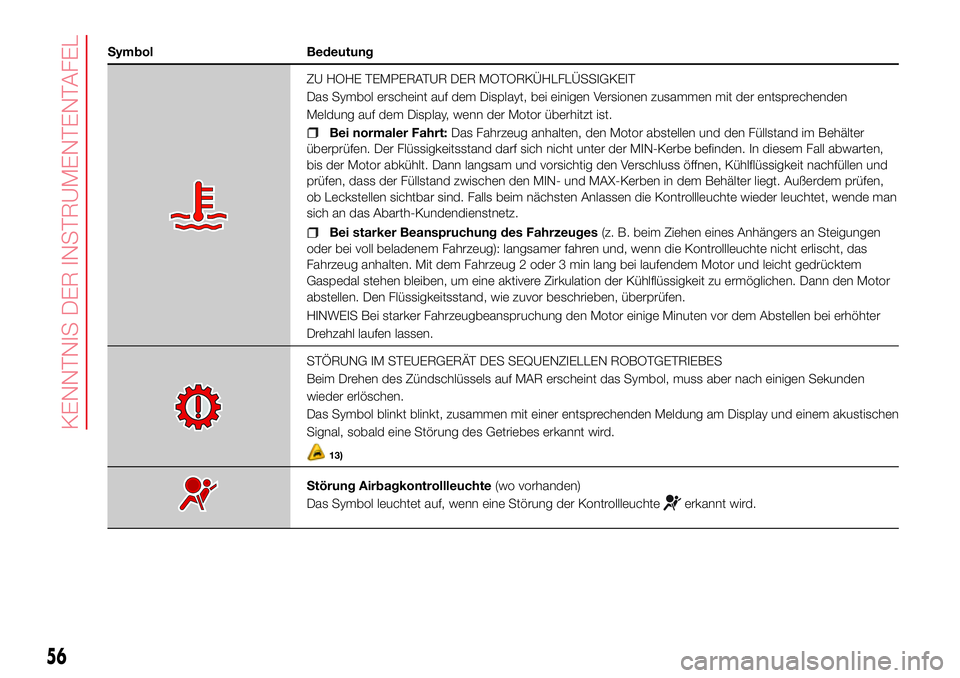

Symbol Bedeutung
ZU HOHE TEMPERATUR DER MOTORKÜHLFLÜSSIGKEIT
Das Symbol erscheint auf dem Displayt, bei einigen Versionen zusammen mit der entsprechenden
Meldung auf dem Display, wenn der Motor überhitzt ist.
Bei normaler Fahrt:Das Fahrzeug anhalten, den Motor abstellen und den Füllstand im Behälter
überprüfen. Der Flüssigkeitsstand darf sich nicht unter der MIN-Kerbe befinden. In diesem Fall abwarten,
bis der Motor abkühlt. Dann langsam und vorsichtig den Verschluss öffnen, Kühlflüssigkeit nachfüllen und
prüfen, dass der Füllstand zwischen den MIN- und MAX-Kerben in dem Behälter liegt. Außerdem prüfen,
ob Leckstellen sichtbar sind. Falls beim nächsten Anlassen die Kontrollleuchte wieder leuchtet, wende man
sich an das Abarth-Kundendienstnetz.
Bei starker Beanspruchung des Fahrzeuges(z. B. beim Ziehen eines Anhängers an Steigungen
oder bei voll beladenem Fahrzeug): langsamer fahren und, wenn die Kontrollleuchte nicht erlischt, das
Fahrzeug anhalten. Mit dem Fahrzeug 2 oder 3 min lang bei laufendem Motor und leicht gedrücktem
Gaspedal stehen bleiben, um eine aktivere Zirkulation der Kühlflüssigkeit zu ermöglichen. Dann den Motor
abstellen. Den Flüssigkeitsstand, wie zuvor beschrieben, überprüfen.
HINWEIS Bei starker Fahrzeugbeanspruchung den Motor einige Minuten vor dem Abstellen bei erhöhter
Drehzahl laufen lassen.
STÖRUNG IM STEUERGERÄT DES SEQUENZIELLEN ROBOTGETRIEBES
Beim Drehen des Zündschlüssels auf MAR erscheint das Symbol, muss aber nach einigen Sekunden
wieder erlöschen.
Das Symbol blinkt blinkt, zusammen mit einer entsprechenden Meldung am Display und einem akustischen
Signal, sobald eine Störung des Getriebes erkannt wird.
13)
Störung Airbagkontrollleuchte(wo vorhanden)
Das Symbol leuchtet auf, wenn eine Störung der Kontrollleuchte
erkannt wird.
56
KENNTNIS DER INSTRUMENTENTAFEL

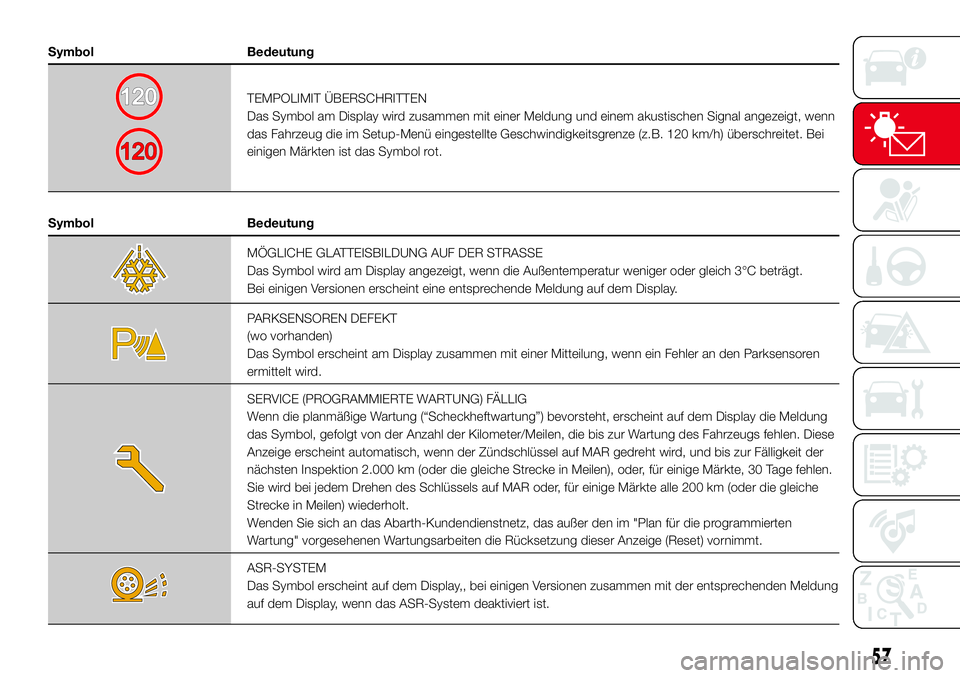

Symbol Bedeutung
TEMPOLIMIT ÜBERSCHRITTEN
Das Symbol am Display wird zusammen mit einer Meldung und einem akustischen Signal angezeigt, wenn
das Fahrzeug die im Setup-Menü eingestellte Geschwindigkeitsgrenze (z.B. 120 km/h) überschreitet. Bei
einigen Märkten ist das Symbol rot.
Symbol Bedeutung
MÖGLICHE GLATTEISBILDUNG AUF DER STRASSE
Das Symbol wird am Display angezeigt, wenn die Außentemperatur weniger oder gleich 3°C beträgt.
Bei einigen Versionen erscheint eine entsprechende Meldung auf dem Display.
PARKSENSOREN DEFEKT
(wo vorhanden)
Das Symbol erscheint am Display zusammen mit einer Mitteilung, wenn ein Fehler an den Parksensoren
ermittelt wird.
SERVICE (PROGRAMMIERTE WARTUNG) FÄLLIG
Wenn die planmäßige Wartung (“Scheckheftwartung”) bevorsteht, erscheint auf dem Display die Meldung
das Symbol, gefolgt von der Anzahl der Kilometer/Meilen, die bis zur Wartung des Fahrzeugs fehlen. Diese
Anzeige erscheint automatisch, wenn der Zündschlüssel auf MAR gedreht wird, und bis zur Fälligkeit der
nächsten Inspektion 2.000 km (oder die gleiche Strecke in Meilen), oder, für einige Märkte, 30 Tage fehlen.
Sie wird bei jedem Drehen des Schlüssels auf MAR oder, für einige Märkte alle 200 km (oder die gleiche
Strecke in Meilen) wiederholt.
Wenden Sie sich an das Abarth-Kundendienstnetz, das außer den im "Plan für die programmierten
Wartung" vorgesehenen Wartungsarbeiten die Rücksetzung dieser Anzeige (Reset) vornimmt.
ASR-SYSTEM
Das Symbol erscheint auf dem Display,, bei einigen Versionen zusammen mit der entsprechenden Meldung
auf dem Display, wenn das ASR-System deaktiviert ist.
57

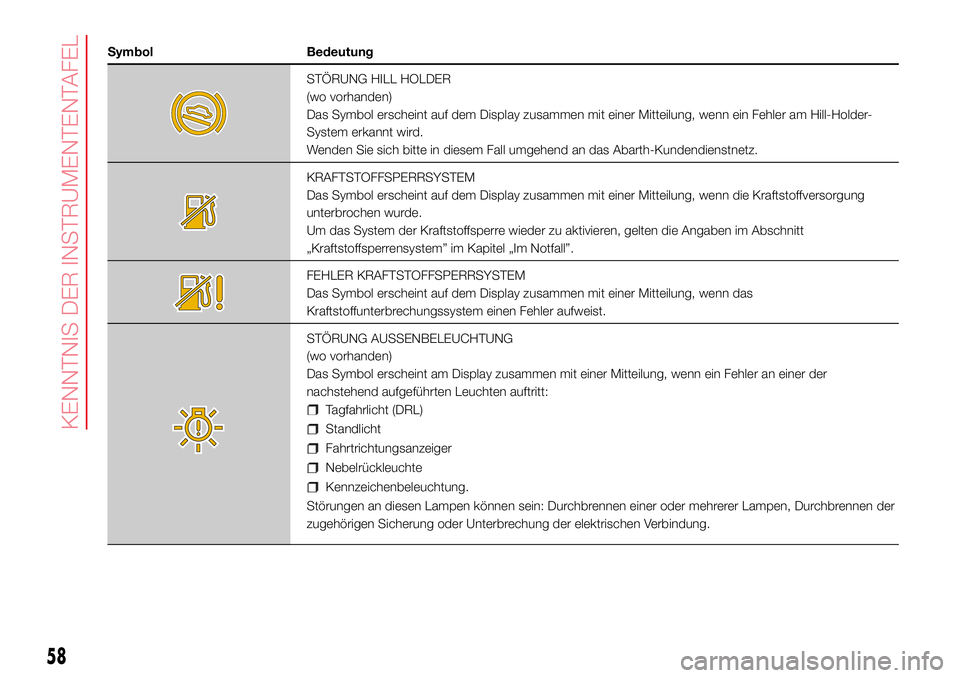

Symbol Bedeutung
STÖRUNG HILL HOLDER
(wo vorhanden)
Das Symbol erscheint auf dem Display zusammen mit einer Mitteilung, wenn ein Fehler am Hill-Holder-
System erkannt wird.
Wenden Sie sich bitte in diesem Fall umgehend an das Abarth-Kundendienstnetz.
KRAFTSTOFFSPERRSYSTEM
Das Symbol erscheint auf dem Display zusammen mit einer Mitteilung, wenn die Kraftstoffversorgung
unterbrochen wurde.
Um das System der Kraftstoffsperre wieder zu aktivieren, gelten die Angaben im Abschnitt
„Kraftstoffsperrensystem” im Kapitel „Im Notfall”.
FEHLER KRAFTSTOFFSPERRSYSTEM
Das Symbol erscheint auf dem Display zusammen mit einer Mitteilung, wenn das
Kraftstoffunterbrechungssystem einen Fehler aufweist.
STÖRUNG AUSSENBELEUCHTUNG
(wo vorhanden)
Das Symbol erscheint am Display zusammen mit einer Mitteilung, wenn ein Fehler an einer der
nachstehend aufgeführten Leuchten auftritt:
Tagfahrlicht (DRL)
Standlicht
Fahrtrichtungsanzeiger
Nebelrückleuchte
Kennzeichenbeleuchtung.
Störungen an diesen Lampen können sein: Durchbrennen einer oder mehrerer Lampen, Durchbrennen der
zugehörigen Sicherung oder Unterbrechung der elektrischen Verbindung.
58
