Abarth 500 2017 Betriebsanleitung (in German)

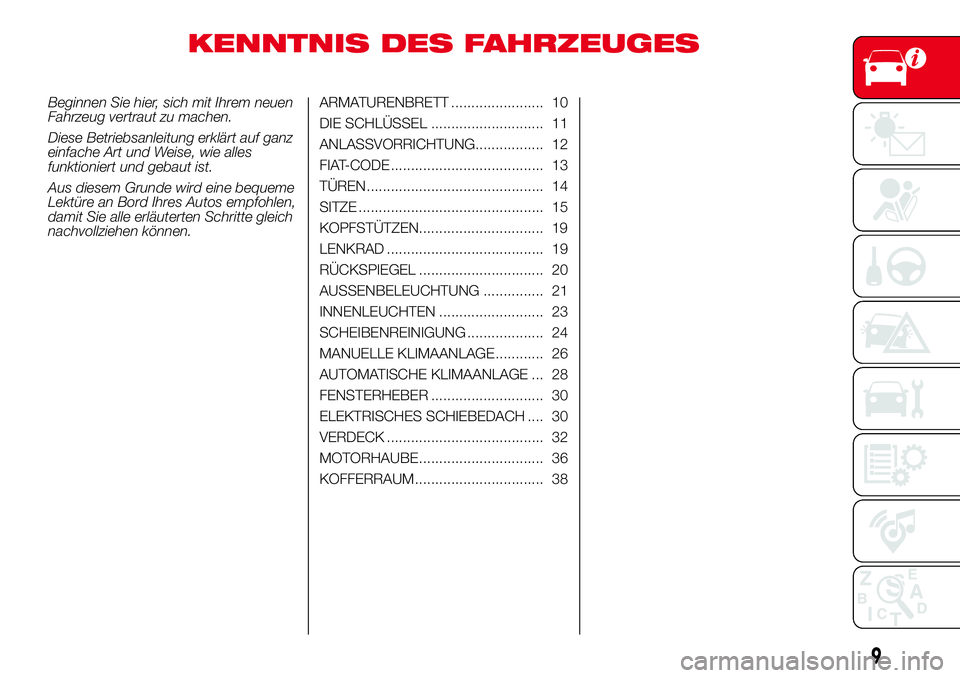

KENNTNIS DES FAHRZEUGES
Beginnen Sie hier, sich mit Ihrem neuen
Fahrzeug vertraut zu machen.
Diese Betriebsanleitung erklärt auf ganz
einfache Art und Weise, wie alles
funktioniert und gebaut ist.
Aus diesem Grunde wird eine bequeme
Lektüre an Bord Ihres Autos empfohlen,
damit Sie alle erläuterten Schritte gleich
nachvollziehen können.ARMATURENBRETT ....................... 10
DIE SCHLÜSSEL ............................ 11
ANLASSVORRICHTUNG................. 12
FIAT-CODE ...................................... 13
TÜREN............................................ 14
SITZE .............................................. 15
KOPFSTÜTZEN............................... 19
LENKRAD ....................................... 19
RÜCKSPIEGEL ............................... 20
AUSSENBELEUCHTUNG ............... 21
INNENLEUCHTEN .......................... 23
SCHEIBENREINIGUNG ................... 24
MANUELLE KLIMAANLAGE............ 26
AUTOMATISCHE KLIMAANLAGE ... 28
FENSTERHEBER ............................ 30
ELEKTRISCHES SCHIEBEDACH .... 30
VERDECK ....................................... 32
MOTORHAUBE............................... 36
KOFFERRAUM................................ 38
9

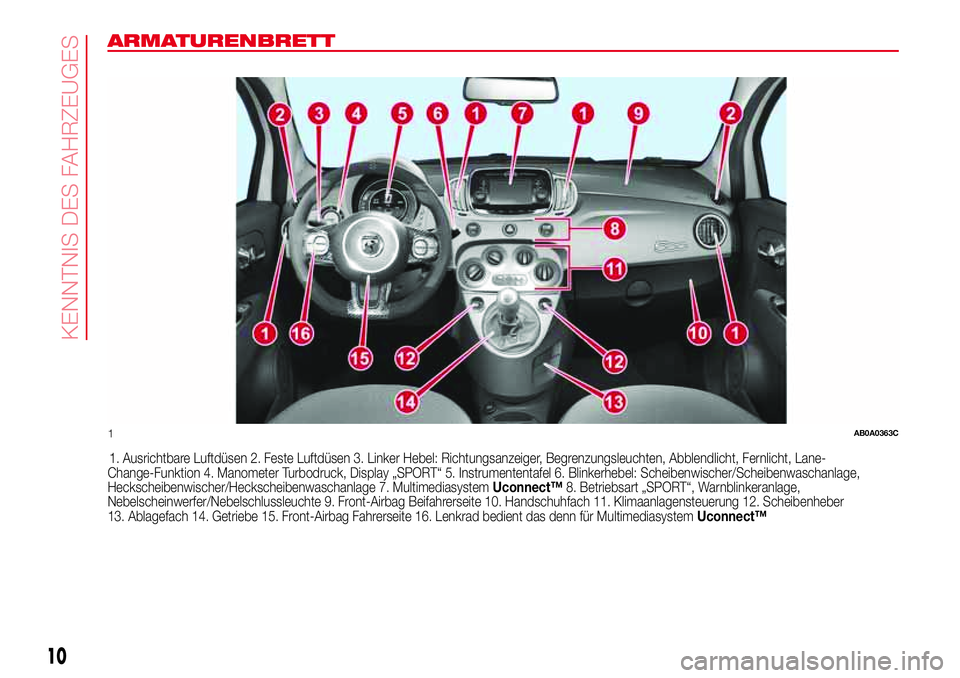

ARMATURENBRETT
1. Ausrichtbare Luftdüsen 2. Feste Luftdüsen 3. Linker Hebel: Richtungsanzeiger, Begrenzungsleuchten, Abblendlicht, Fernlicht, Lane-
Change-Funktion 4. Manometer Turbodruck, Display „SPORT“ 5. Instrumententafel 6. Blinkerhebel: Scheibenwischer/Scheibenwaschanlage,
Heckscheibenwischer/Heckscheibenwaschanlage 7. MultimediasystemUconnect™8. Betriebsart „SPORT“, Warnblinkeranlage,
Nebelscheinwerfer/Nebelschlussleuchte 9. Front-Airbag Beifahrerseite 10. Handschuhfach 11. Klimaanlagensteuerung 12. Scheibenheber
13. Ablagefach 14. Getriebe 15. Front-Airbag Fahrerseite 16. Lenkrad bedient das denn für MultimediasystemUconnect™
1AB0A0363C
10
KENNTNIS DES FAHRZEUGES

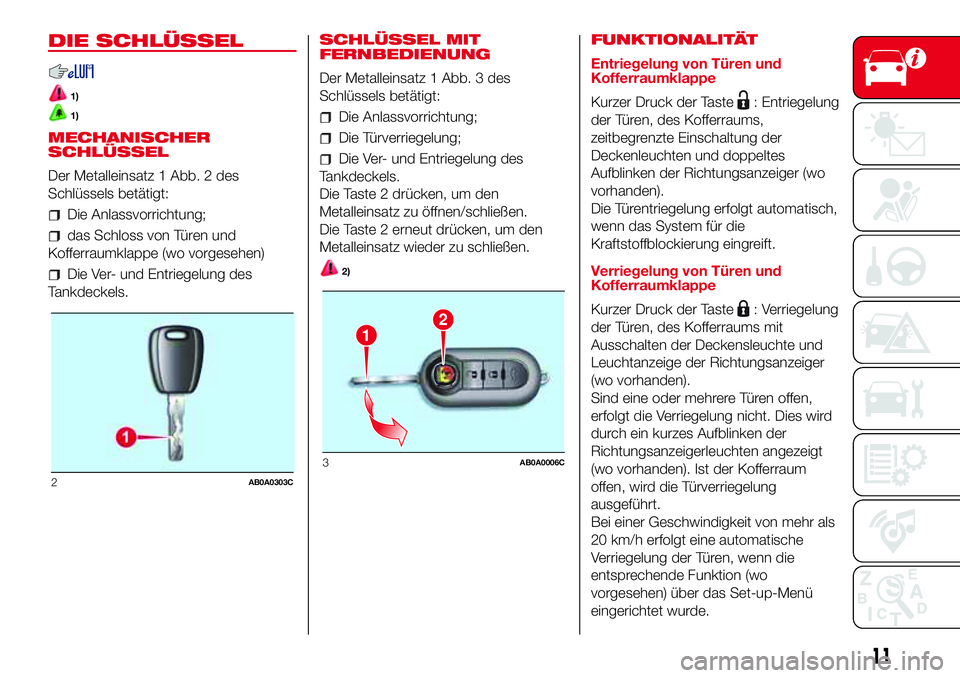

DIE SCHLÜSSEL
1)
1)
MECHANISCHER
SCHLÜSSEL
Der Metalleinsatz 1 Abb. 2 des
Schlüssels betätigt:
Die Anlassvorrichtung;
das Schloss von Türen und
Kofferraumklappe (wo vorgesehen)
Die Ver- und Entriegelung des
Tankdeckels.SCHLÜSSEL MIT
FERNBEDIENUNG
Der Metalleinsatz 1 Abb. 3 des
Schlüssels betätigt:
Die Anlassvorrichtung;
Die Türverriegelung;
Die Ver- und Entriegelung des
Tankdeckels.
Die Taste 2 drücken, um den
Metalleinsatz zu öffnen/schließen.
Die Taste 2 erneut drücken, um den
Metalleinsatz wieder zu schließen.
2)
FUNKTIONALITÄT
Entriegelung von Türen und
Kofferraumklappe
Kurzer Druck der Taste
: Entriegelung
der Türen, des Kofferraums,
zeitbegrenzte Einschaltung der
Deckenleuchten und doppeltes
Aufblinken der Richtungsanzeiger (wo
vorhanden).
Die Türentriegelung erfolgt automatisch,
wenn das System für die
Kraftstoffblockierung eingreift.
Verriegelung von Türen und
Kofferraumklappe
Kurzer Druck der Taste
: Verriegelung
der Türen, des Kofferraums mit
Ausschalten der Deckensleuchte und
Leuchtanzeige der Richtungsanzeiger
(wo vorhanden).
Sind eine oder mehrere Türen offen,
erfolgt die Verriegelung nicht. Dies wird
durch ein kurzes Aufblinken der
Richtungsanzeigerleuchten angezeigt
(wo vorhanden). Ist der Kofferraum
offen, wird die Türverriegelung
ausgeführt.
Bei einer Geschwindigkeit von mehr als
20 km/h erfolgt eine automatische
Verriegelung der Türen, wenn die
entsprechende Funktion (wo
vorgesehen) über das Set-up-Menü
eingerichtet wurde.
2AB0A0303C
12
3AB0A0006C
11

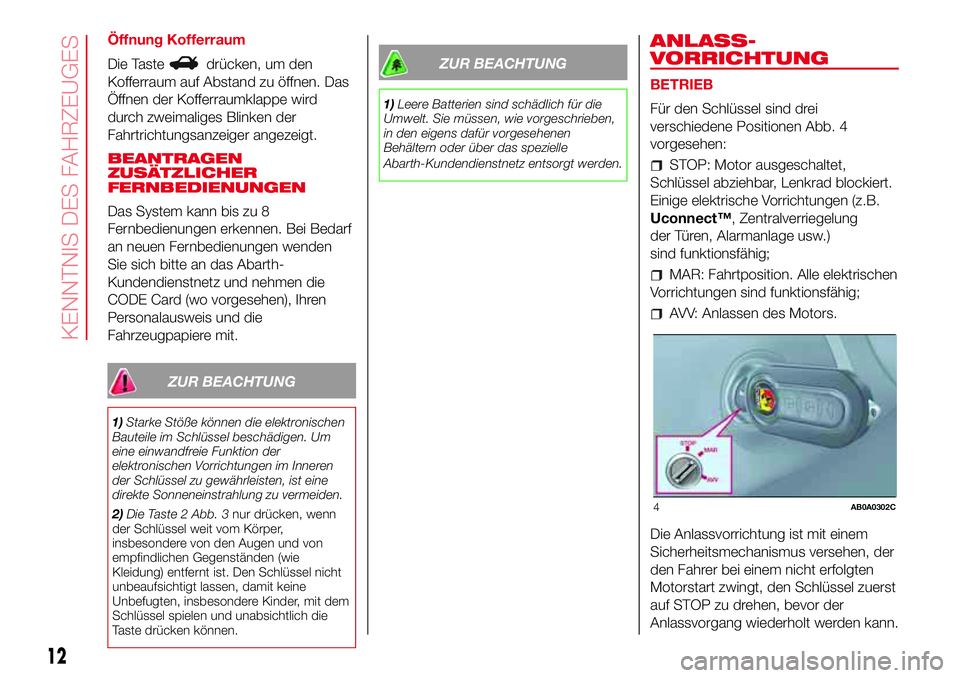

Öffnung Kofferraum
Die Taste
drücken, um den
Kofferraum auf Abstand zu öffnen. Das
Öffnen der Kofferraumklappe wird
durch zweimaliges Blinken der
Fahrtrichtungsanzeiger angezeigt.
BEANTRAGEN
ZUSÄTZLICHER
FERNBEDIENUNGEN
Das System kann bis zu 8
Fernbedienungen erkennen. Bei Bedarf
an neuen Fernbedienungen wenden
Sie sich bitte an das Abarth-
Kundendienstnetz und nehmen die
CODE Card (wo vorgesehen), Ihren
Personalausweis und die
Fahrzeugpapiere mit.
ZUR BEACHTUNG
1)Starke Stöße können die elektronischen
Bauteile im Schlüssel beschädigen. Um
eine einwandfreie Funktion der
elektronischen Vorrichtungen im Inneren
der Schlüssel zu gewährleisten, ist eine
direkte Sonneneinstrahlung zu vermeiden.
2)Die Taste 2 Abb. 3nur drücken, wenn
der Schlüssel weit vom Körper,
insbesondere von den Augen und von
empfindlichen Gegenständen (wie
Kleidung) entfernt ist. Den Schlüssel nicht
unbeaufsichtigt lassen, damit keine
Unbefugten, insbesondere Kinder, mit dem
Schlüssel spielen und unabsichtlich die
Taste drücken können.
ZUR BEACHTUNG
1)Leere Batterien sind schädlich für die
Umwelt. Sie müssen, wie vorgeschrieben,
in den eigens dafür vorgesehenen
Behältern oder über das spezielle
Abarth-Kundendienstnetz entsorgt werden.
ANLASS-
VORRICHTUNG
BETRIEB
Für den Schlüssel sind drei
verschiedene Positionen Abb. 4
vorgesehen:
STOP: Motor ausgeschaltet,
Schlüssel abziehbar, Lenkrad blockiert.
Einige elektrische Vorrichtungen (z.B.
Uconnect™, Zentralverriegelung
der Türen, Alarmanlage usw.)
sind funktionsfähig;
MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig;
AVV: Anlassen des Motors.
Die Anlassvorrichtung ist mit einem
Sicherheitsmechanismus versehen, der
den Fahrer bei einem nicht erfolgten
Motorstart zwingt, den Schlüssel zuerst
auf STOP zu drehen, bevor der
Anlassvorgang wiederholt werden kann.
4AB0A0302C
12
KENNTNIS DES FAHRZEUGES

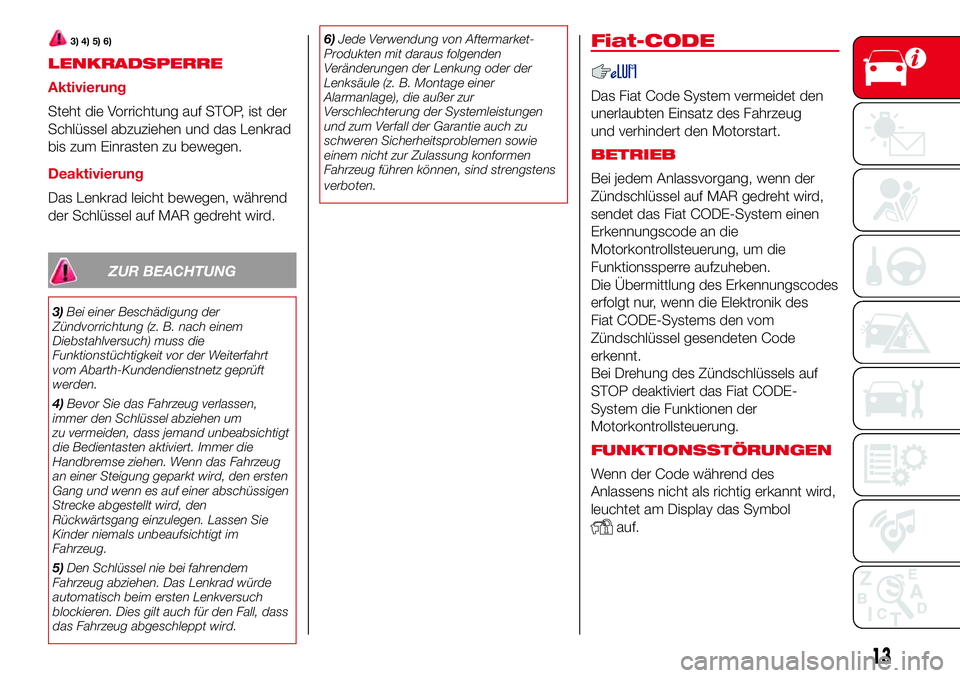

3) 4) 5) 6)
LENKRADSPERRE
Aktivierung
Steht die Vorrichtung auf STOP, ist der
Schlüssel abzuziehen und das Lenkrad
bis zum Einrasten zu bewegen.
Deaktivierung
Das Lenkrad leicht bewegen, während
der Schlüssel auf MAR gedreht wird.
ZUR BEACHTUNG
3)Bei einer Beschädigung der
Zündvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der Weiterfahrt
vom Abarth-Kundendienstnetz geprüft
werden.
4)Bevor Sie das Fahrzeug verlassen,
immer den Schlüssel abziehen um
zu vermeiden, dass jemand unbeabsichtigt
die Bedientasten aktiviert. Immer die
Handbremse ziehen. Wenn das Fahrzeug
an einer Steigung geparkt wird, den ersten
Gang und wenn es auf einer abschüssigen
Strecke abgestellt wird, den
Rückwärtsgang einzulegen. Lassen Sie
Kinder niemals unbeaufsichtigt im
Fahrzeug.
5)Den Schlüssel nie bei fahrendem
Fahrzeug abziehen. Das Lenkrad würde
automatisch beim ersten Lenkversuch
blockieren. Dies gilt auch für den Fall, dass
das Fahrzeug abgeschleppt wird.6)Jede Verwendung von Aftermarket-
Produkten mit daraus folgenden
Veränderungen der Lenkung oder der
Lenksäule (z. B. Montage einer
Alarmanlage), die außer zur
Verschlechterung der Systemleistungen
und zum Verfall der Garantie auch zu
schweren Sicherheitsproblemen sowie
einem nicht zur Zulassung konformen
Fahrzeug führen können, sind strengstens
verboten.
Fiat-CODE
Das Fiat Code System vermeidet den
unerlaubten Einsatz des Fahrzeug
und verhindert den Motorstart.
BETRIEB
Bei jedem Anlassvorgang, wenn der
Zündschlüssel auf MAR gedreht wird,
sendet das Fiat CODE-System einen
Erkennungscode an die
Motorkontrollsteuerung, um die
Funktionssperre aufzuheben.
Die Übermittlung des Erkennungscodes
erfolgt nur, wenn die Elektronik des
Fiat CODE-Systems den vom
Zündschlüssel gesendeten Code
erkennt.
Bei Drehung des Zündschlüssels auf
STOP deaktiviert das Fiat CODE-
System die Funktionen der
Motorkontrollsteuerung.
FUNKTIONSSTÖRUNGEN
Wenn der Code während des
Anlassens nicht als richtig erkannt wird,
leuchtet am Display das Symbol
auf.
13

In diesem Fall den Zündschlüssel auf
STOP und dann wieder auf MAR
drehen. Ist die Wegfahrsperre weiterhin
aktiv, andere mitgelieferte Schlüssel
ausprobieren. Sollte der Motor auch
jetzt noch nicht anspringen, wenden
Sie sich bitte an das Abarth-
Kundendienstnetz.
ZUR BEACHTUNG Jeder Schlüssel
besitzt einen eigenen Code, der in dem
Systemsteuergerät gespeichert werden
muss. Wenden Sie sich für die
Speicherung neuer Schlüssel, d.h. bis
zu maximal 8, an das Abarth-
Kundendienstnetz.
Erscheint das Symbol
zusammen
mit der entsprechenden Mitteilung,
bedeutet dies, dass das System eine
Eigendiagnose ausführt (z. B. auf Grund
eines Spannungsabfalls). Sollte das
Symbol
weiterhin aufleuchten,
wenden Sie sich bitte an das
Abarth-Kundendienstnetz.

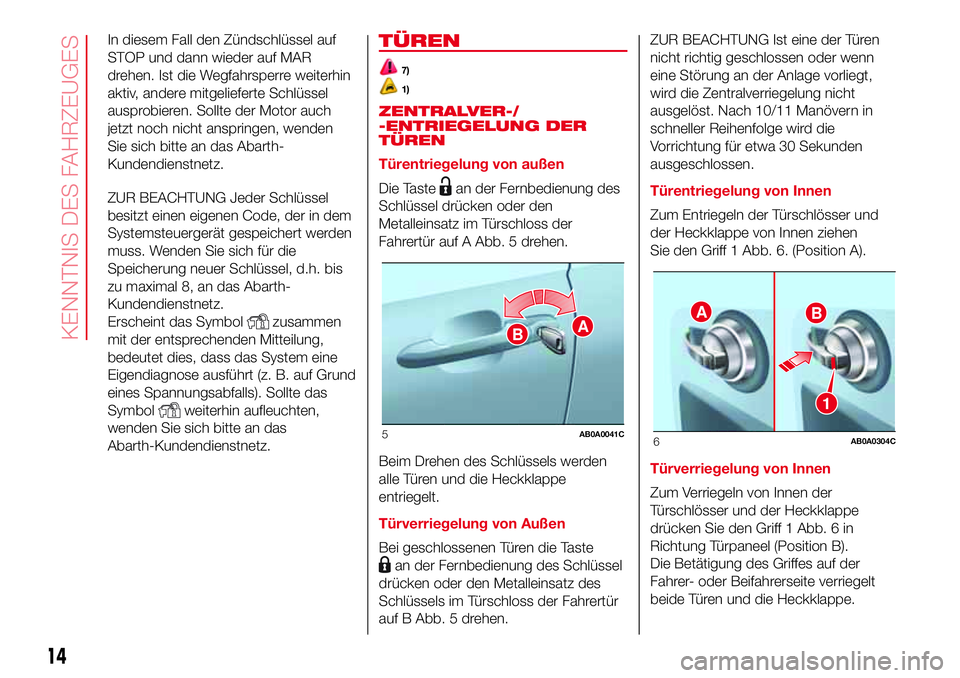

TÜREN
7)
1)
ZENTRALVER-/
-ENTRIEGELUNG DER
TÜREN
Türentriegelung von außen
Die Taste
an der Fernbedienung des
Schlüssel drücken oder den
Metalleinsatz im Türschloss der
Fahrertür auf A Abb. 5 drehen.
Beim Drehen des Schlüssels werden
alle Türen und die Heckklappe
entriegelt.
Türverriegelung von Außen
Bei geschlossenen Türen die Taste
an der Fernbedienung des Schlüssel
drücken oder den Metalleinsatz des
Schlüssels im Türschloss der Fahrertür
auf B Abb. 5 drehen.ZUR BEACHTUNG Ist eine der Türen
nicht richtig geschlossen oder wenn
eine Störung an der Anlage vorliegt,
wird die Zentralverriegelung nicht
ausgelöst. Nach 10/11 Manövern in
schneller Reihenfolge wird die
Vorrichtung für etwa 30 Sekunden
ausgeschlossen.
Türentriegelung von Innen
Zum Entriegeln der Türschlösser und
der Heckklappe von Innen ziehen
Sie den Griff 1 Abb. 6. (Position A).
Türverriegelung von Innen
Zum Verriegeln von Innen der
Türschlösser und der Heckklappe
drücken Sie den Griff 1 Abb. 6 in
Richtung Türpaneel (Position B).
Die Betätigung des Griffes auf der
Fahrer- oder Beifahrerseite verriegelt
beide Türen und die Heckklappe.
BA
5AB0A0041C
AB
1
6AB0A0304C
14

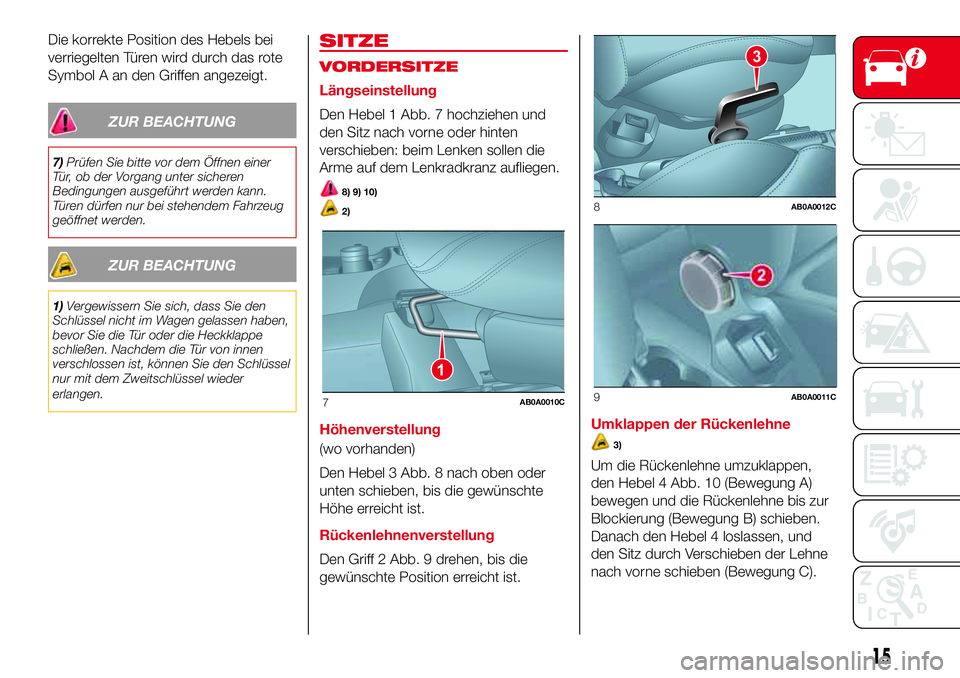

KENNTNIS DES FAHRZEUGES

Die korrekte Position des Hebels bei
verriegelten Türen wird durch das rote
Symbol A an den Griffen angezeigt.
ZUR BEACHTUNG
7)Prüfen Sie bitte vor dem Öffnen einer
Tür, ob der Vorgang unter sicheren
Bedingungen ausgeführt werden kann.
Türen dürfen nur bei stehendem Fahrzeug
geöffnet werden.
ZUR BEACHTUNG
1)Vergewissern Sie sich, dass Sie den
Schlüssel nicht im Wagen gelassen haben,
bevor Sie die Tür oder die Heckklappe
schließen. Nachdem die Tür von innen
verschlossen ist, können Sie den Schlüssel
nur mit dem Zweitschlüssel wieder
erlangen.
SITZE
VORDERSITZE
Längseinstellung
Den Hebel 1 Abb. 7 hochziehen und
den Sitz nach vorne oder hinten
verschieben: beim Lenken sollen die
Arme auf dem Lenkradkranz aufliegen.
8) 9) 10)
2)
Höhenverstellung
(wo vorhanden)
Den Hebel 3 Abb. 8 nach oben oder
unten schieben, bis die gewünschte
Höhe erreicht ist.
Rückenlehnenverstellung
Den Griff 2 Abb. 9 drehen, bis die
gewünschte Position erreicht ist.Umklappen der Rückenlehne3)
Um die Rückenlehne umzuklappen,
den Hebel 4 Abb. 10 (Bewegung A)
bewegen und die Rückenlehne bis zur
Blockierung (Bewegung B) schieben.
Danach den Hebel 4 loslassen, und
den Sitz durch Verschieben der Lehne
nach vorne schieben (Bewegung C).
1
7AB0A0010C
3
8AB0A0012C
9AB0A0011C
15

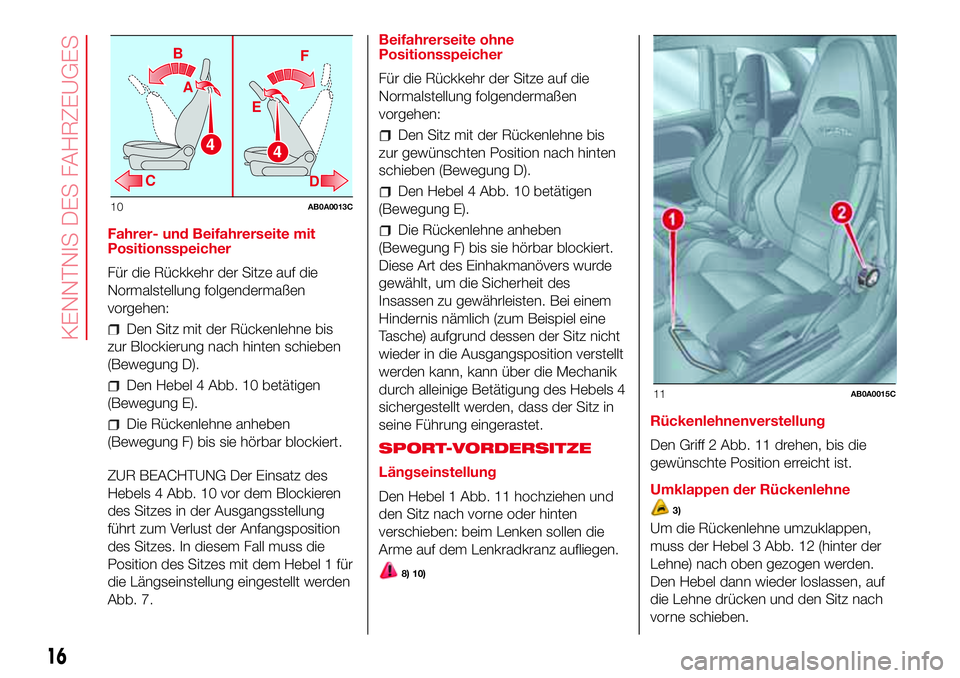

Fahrer- und Beifahrerseite mit
Positionsspeicher
Für die Rückkehr der Sitze auf die
Normalstellung folgendermaßen
vorgehen:
Den Sitz mit der Rückenlehne bis
zur Blockierung nach hinten schieben
(Bewegung D).
Den Hebel 4 Abb. 10 betätigen
(Bewegung E).
Die Rückenlehne anheben
(Bewegung F) bis sie hörbar blockiert.
ZUR BEACHTUNG Der Einsatz des
Hebels 4 Abb. 10 vor dem Blockieren
des Sitzes in der Ausgangsstellung
führt zum Verlust der Anfangsposition
des Sitzes. In diesem Fall muss die
Position des Sitzes mit dem Hebel 1 für
die Längseinstellung eingestellt werden
Abb. 7.Beifahrerseite ohne
Positionsspeicher
Für die Rückkehr der Sitze auf die
Normalstellung folgendermaßen
vorgehen:
Den Sitz mit der Rückenlehne bis
zur gewünschten Position nach hinten
schieben (Bewegung D).
Den Hebel 4 Abb. 10 betätigen
(Bewegung E).
Die Rückenlehne anheben
(Bewegung F) bis sie hörbar blockiert.
Diese Art des Einhakmanövers wurde
gewählt, um die Sicherheit des
Insassen zu gewährleisten. Bei einem
Hindernis nämlich (zum Beispiel eine
Tasche) aufgrund dessen der Sitz nicht
wieder in die Ausgangsposition verstellt
werden kann, kann über die Mechanik
durch alleinige Betätigung des Hebels 4
sichergestellt werden, dass der Sitz in
seine Führung eingerastet.
SPORT-VORDERSITZE
Längseinstellung
Den Hebel 1 Abb. 11 hochziehen und
den Sitz nach vorne oder hinten
verschieben: beim Lenken sollen die
Arme auf dem Lenkradkranz aufliegen.
8) 10)
Rückenlehnenverstellung
Den Griff 2 Abb. 11 drehen, bis die
gewünschte Position erreicht ist.
Umklappen der Rückenlehne
3)
Um die Rückenlehne umzuklappen,
muss der Hebel 3 Abb. 12 (hinter der
Lehne) nach oben gezogen werden.
Den Hebel dann wieder loslassen, auf
die Lehne drücken und den Sitz nach
vorne schieben.
44
A B
C
D EF
10AB0A0013C
11AB0A0015C
16
KENNTNIS DES FAHRZEUGES

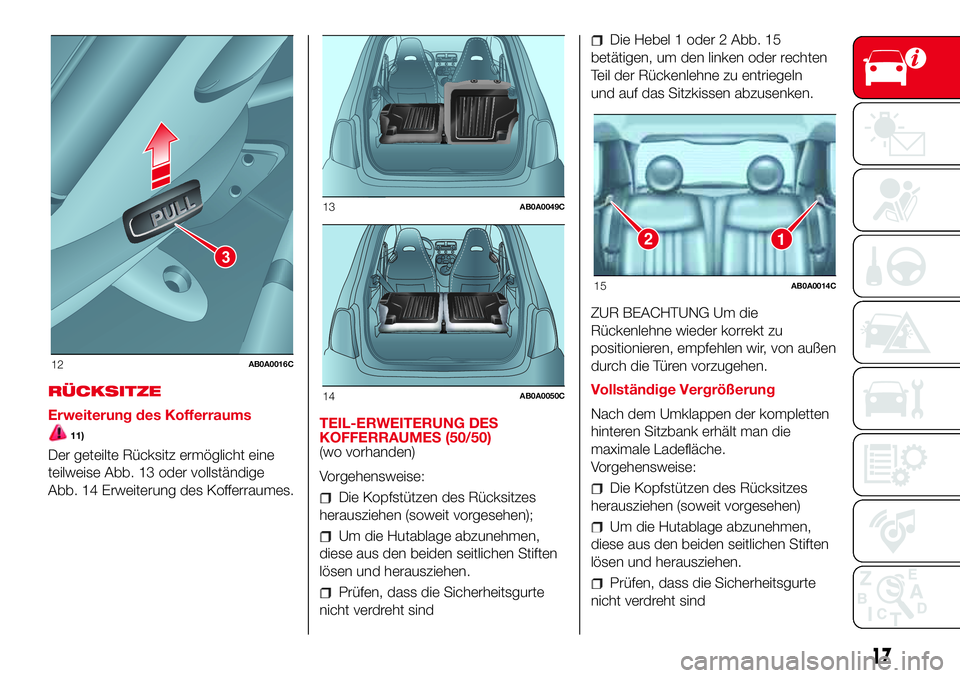

RÜCKSITZE
Erweiterung des Kofferraums
11)
Der geteilte Rücksitz ermöglicht eine
teilweise Abb. 13 oder vollständige
Abb. 14 Erweiterung des Kofferraumes.TEIL-ERWEITERUNG DES
KOFFERRAUMES (50/50)
(wo vorhanden)
Vorgehensweise:
Die Kopfstützen des Rücksitzes
herausziehen (soweit vorgesehen);
Um die Hutablage abzunehmen,
diese aus den beiden seitlichen Stiften
lösen und herausziehen.
Prüfen, dass die Sicherheitsgurte
nicht verdreht sind
Die Hebel 1 oder 2 Abb. 15
betätigen, um den linken oder rechten
Teil der Rückenlehne zu entriegeln
und auf das Sitzkissen abzusenken.
ZUR BEACHTUNG Um die
Rückenlehne wieder korrekt zu
positionieren, empfehlen wir, von außen
durch die Türen vorzugehen.
Vollständige Vergrößerung
Nach dem Umklappen der kompletten
hinteren Sitzbank erhält man die
maximale Ladefläche.
Vorgehensweise:
Die Kopfstützen des Rücksitzes
herausziehen (soweit vorgesehen)
Um die Hutablage abzunehmen,
diese aus den beiden seitlichen Stiften
lösen und herausziehen.
Prüfen, dass die Sicherheitsgurte
nicht verdreht sind
3
12AB0A0016C
13AB0A0049C
14AB0A0050C
12
15AB0A0014C
17

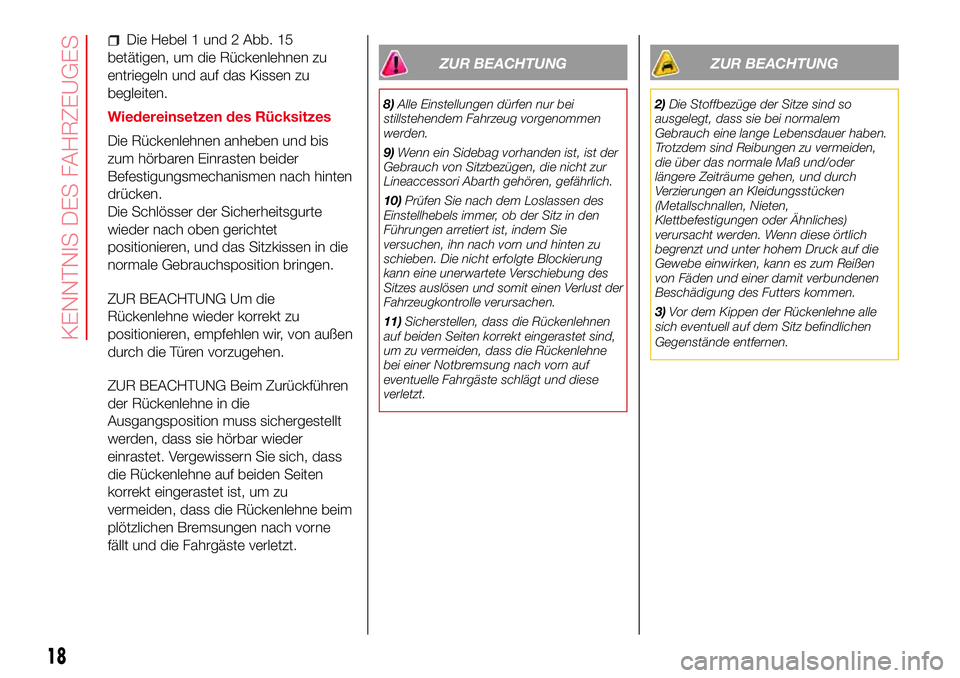

Die Hebel 1 und 2 Abb. 15
betätigen, um die Rückenlehnen zu
entriegeln und auf das Kissen zu
begleiten.
Wiedereinsetzen des Rücksitzes
Die Rückenlehnen anheben und bis
zum hörbaren Einrasten beider
Befestigungsmechanismen nach hinten
drücken.
Die Schlösser der Sicherheitsgurte
wieder nach oben gerichtet
positionieren, und das Sitzkissen in die
normale Gebrauchsposition bringen.
ZUR BEACHTUNG Um die
Rückenlehne wieder korrekt zu
positionieren, empfehlen wir, von außen
durch die Türen vorzugehen.
ZUR BEACHTUNG Beim Zurückführen
der Rückenlehne in die
Ausgangsposition muss sichergestellt
werden, dass sie hörbar wieder
einrastet. Vergewissern Sie sich, dass
die Rückenlehne auf beiden Seiten
korrekt eingerastet ist, um zu
vermeiden, dass die Rückenlehne beim
plötzlichen Bremsungen nach vorne
fällt und die Fahrgäste verletzt.
ZUR BEACHTUNG
8)Alle Einstellungen dürfen nur bei
stillstehendem Fahrzeug vorgenommen
werden.
9)Wenn ein Sidebag vorhanden ist, ist der
Gebrauch von Sitzbezügen, die nicht zur
Lineaccessori Abarth gehören, gefährlich.
10)Prüfen Sie nach dem Loslassen des
Einstellhebels immer, ob der Sitz in den
Führungen arretiert ist, indem Sie
versuchen, ihn nach vorn und hinten zu
schieben. Die nicht erfolgte Blockierung
kann eine unerwartete Verschiebung des
Sitzes auslösen und somit einen Verlust der
Fahrzeugkontrolle verursachen.
11)Sicherstellen, dass die Rückenlehnen
auf beiden Seiten korrekt eingerastet sind,
um zu vermeiden, dass die Rückenlehne
bei einer Notbremsung nach vorn auf
eventuelle Fahrgäste schlägt und diese
verletzt.
ZUR BEACHTUNG
2)Die Stoffbezüge der Sitze sind so
ausgelegt, dass sie bei normalem
Gebrauch eine lange Lebensdauer haben.
Trotzdem sind Reibungen zu vermeiden,
die über das normale Maß und/oder
längere Zeiträume gehen, und durch
Verzierungen an Kleidungsstücken
(Metallschnallen, Nieten,
Klettbefestigungen oder Ähnliches)
verursacht werden. Wenn diese örtlich
begrenzt und unter hohem Druck auf die
Gewebe einwirken, kann es zum Reißen
von Fäden und einer damit verbundenen
Beschädigung des Futters kommen.
3)Vor dem Kippen der Rückenlehne alle
sich eventuell auf dem Sitz befindlichen
Gegenstände entfernen.
18
KENNTNIS DES FAHRZEUGES
