Abarth 500 2017 Manual de Uso e Manutenção (in Portuguese)

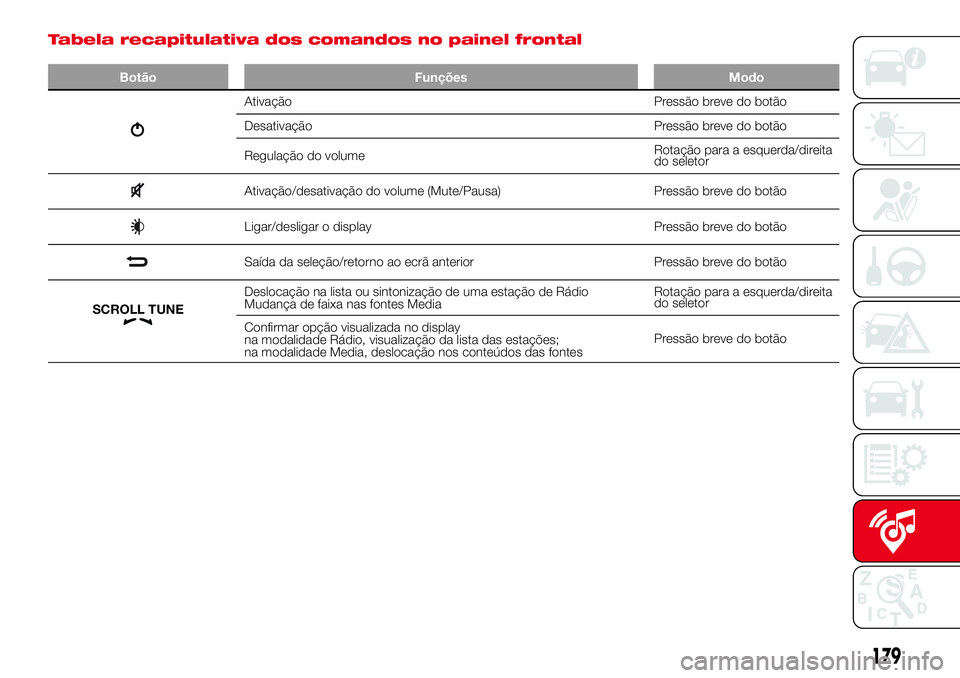

Tabela recapitulativa dos comandos no painel frontal
Botão Funções Modo
Ativação Pressão breve do botão
Desativação Pressão breve do botão
Regulação do volumeRotação para a esquerda/direita
do seletor
Ativação/desativação do volume (Mute/Pausa) Pressão breve do botão
Ligar/desligar o display Pressão breve do botão
Saída da seleção/retorno ao ecrã anterior Pressão breve do botão
Deslocação na lista ou sintonização de uma estação de Rádio
Mudança de faixa nas fontes MediaRotação para a esquerda/direita
do seletor
Confirmar opção visualizada no display
na modalidade Rádio, visualização da lista das estações;
na modalidade Media, deslocação nos conteúdos das fontesPressão breve do botão
179
SCROLL TUNE

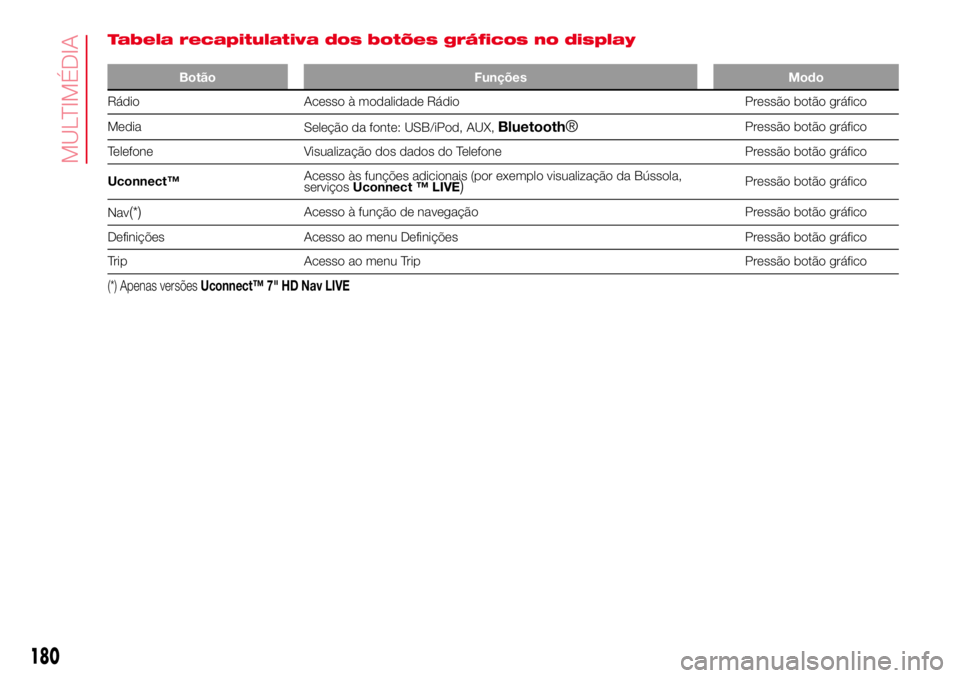

Tabela recapitulativa dos botões gráficos no display
Botão Funções Modo
Rádio Acesso à modalidade Rádio Pressão botão gráfico
Media
Seleção da fonte: USB/iPod, AUX,
Bluetooth®Pressão botão gráfico
Telefone Visualização dos dados do Telefone Pressão botão gráfico
Uconnect™Acesso às funções adicionais (por exemplo visualização da Bússola,
serviçosUconnect ™ LIVE
)Pressão botão gráfico
Nav
(*)Acesso à função de navegação Pressão botão gráfico
Definições Acesso ao menu Definições Pressão botão gráfico
Trip Acesso ao menu Trip Pressão botão gráfico
(*) Apenas versõesUconnect™ 7" HD Nav LIVE
180
MULTIMÉDIA

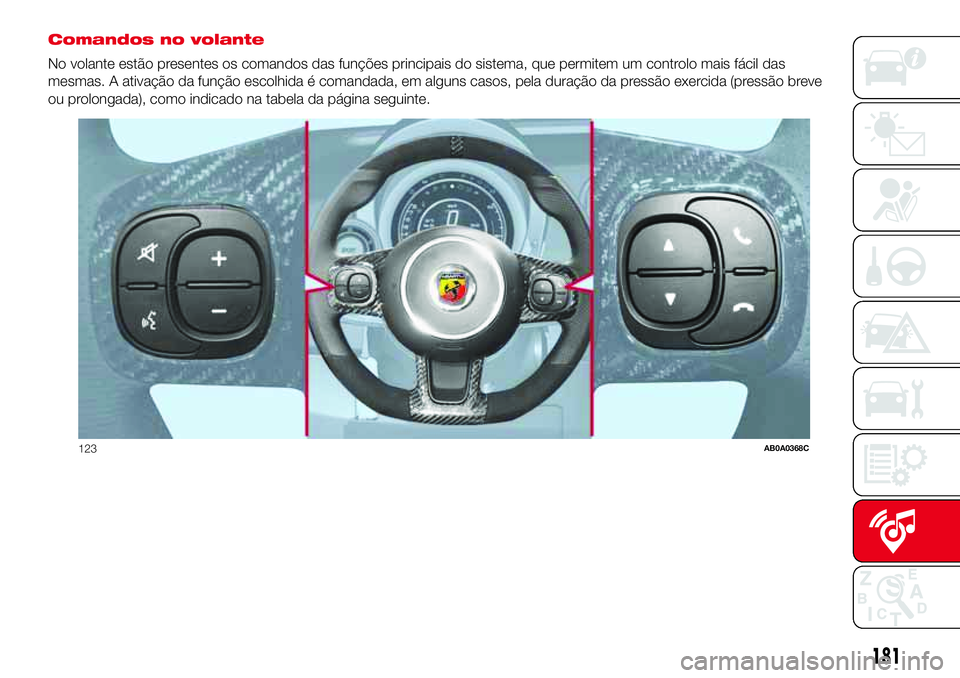

Comandos no volante
No volante estão presentes os comandos das funções principais do sistema, que permitem um controlo mais fácil das
mesmas. A ativação da função escolhida é comandada, em alguns casos, pela duração da pressão exercida (pressão breve
ou prolongada), como indicado na tabela da página seguinte.
123AB0A0368C
181

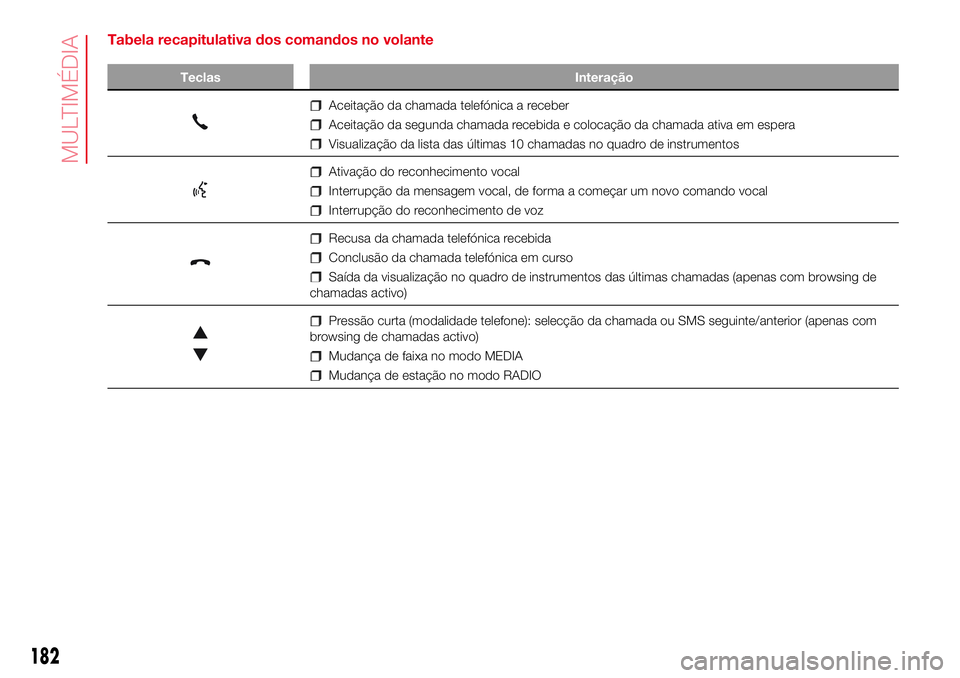

Tabela recapitulativa dos comandos no volante
Teclas Interação
Aceitação da chamada telefónica a receber
Aceitação da segunda chamada recebida e colocação da chamada ativa em espera
Visualização da lista das últimas 10 chamadas no quadro de instrumentos
Ativação do reconhecimento vocal
Interrupção da mensagem vocal, de forma a começar um novo comando vocal
Interrupção do reconhecimento de voz
Recusa da chamada telefónica recebida
Conclusão da chamada telefónica em curso
Saída da visualização no quadro de instrumentos das últimas chamadas (apenas com browsing de
chamadas activo)
Pressão curta (modalidade telefone): selecção da chamada ou SMS seguinte/anterior (apenas com
browsing de chamadas activo)
Mudança de faixa no modo MEDIA
Mudança de estação no modo RADIO
182
MULTIMÉDIA

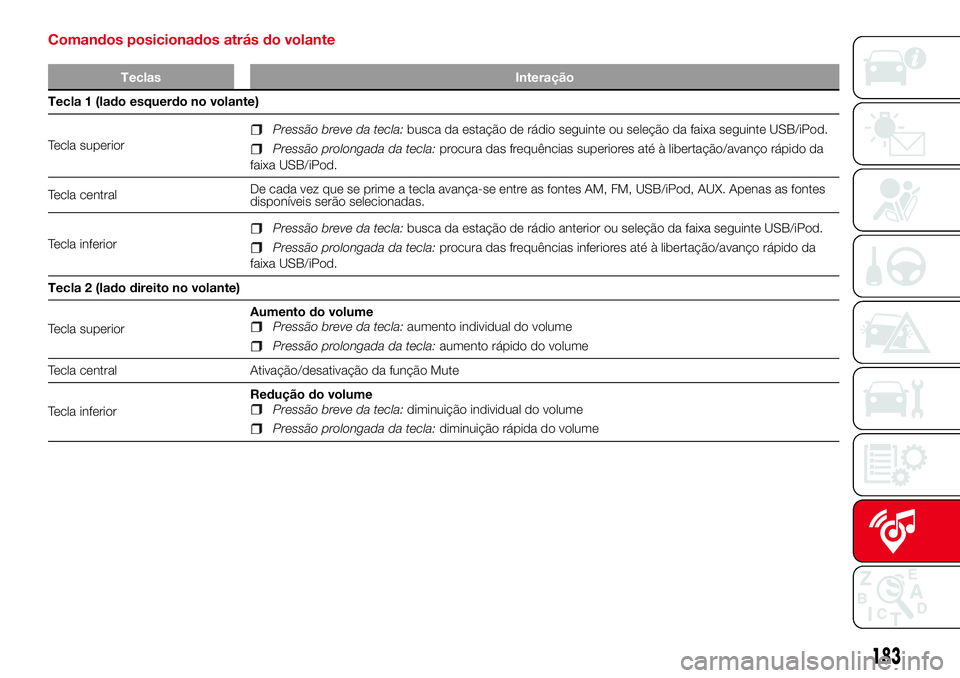

Comandos posicionados atrás do volante
Teclas Interação
Tecla 1 (lado esquerdo no volante)
Tecla superior
Pressão breve da tecla:busca da estação de rádio seguinte ou seleção da faixa seguinte USB/iPod.
Pressão prolongada da tecla:procura das frequências superiores até à libertação/avanço rápido da
faixa USB/iPod.
Tecla centralDe cada vez que se prime a tecla avança-se entre as fontes AM, FM, USB/iPod, AUX. Apenas as fontes
disponíveis serão selecionadas.
Tecla inferior
Pressão breve da tecla:busca da estação de rádio anterior ou seleção da faixa seguinte USB/iPod.
Pressão prolongada da tecla:procura das frequências inferiores até à libertação/avanço rápido da
faixa USB/iPod.
Tecla 2 (lado direito no volante)
Tecla superiorAumento do volume
Pressão breve da tecla:aumento individual do volume
Pressão prolongada da tecla:aumento rápido do volume
Tecla central Ativação/desativação da função Mute
Tecla inferiorRedução do volume
Pressão breve da tecla:diminuição individual do volume
Pressão prolongada da tecla:diminuição rápida do volume
183

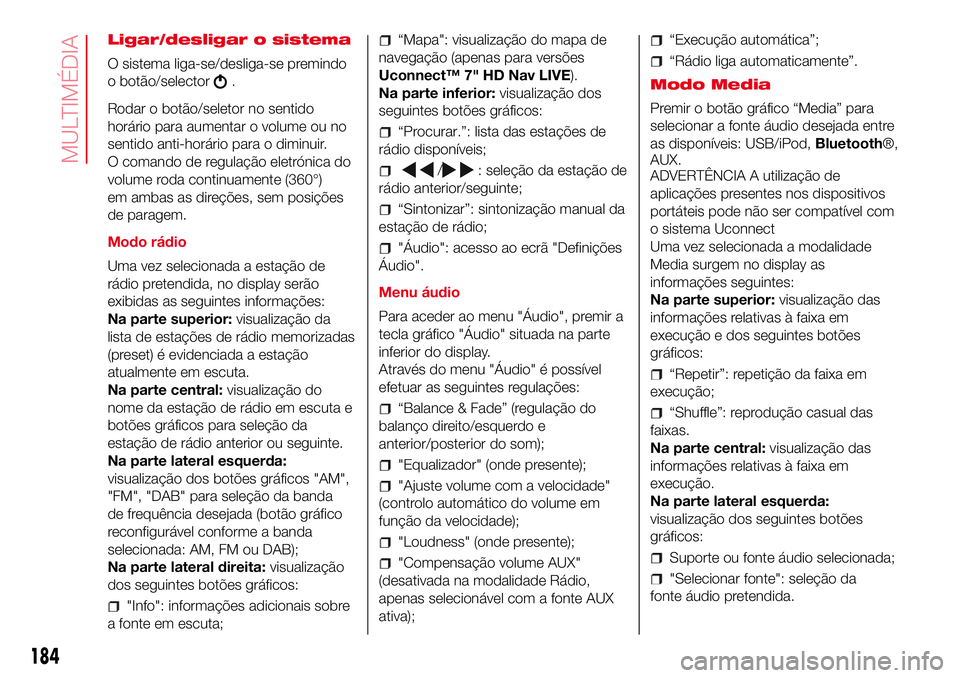

Ligar/desligar o sistema
O sistema liga-se/desliga-se premindo
o botão/selector
.
Rodar o botão/seletor no sentido
horário para aumentar o volume ou no
sentido anti-horário para o diminuir.
O comando de regulação eletrónica do
volume roda continuamente (360°)
em ambas as direções, sem posições
de paragem.
Modo rádio
Uma vez selecionada a estação de
rádio pretendida, no display serão
exibidas as seguintes informações:
Na parte superior:visualização da
lista de estações de rádio memorizadas
(preset) é evidenciada a estação
atualmente em escuta.
Na parte central:visualização do
nome da estação de rádio em escuta e
botões gráficos para seleção da
estação de rádio anterior ou seguinte.
Na parte lateral esquerda:
visualização dos botões gráficos "AM",
"FM", "DAB" para seleção da banda
de frequência desejada (botão gráfico
reconfigurável conforme a banda
selecionada: AM, FM ou DAB);
Na parte lateral direita:visualização
dos seguintes botões gráficos:
"Info": informações adicionais sobre
a fonte em escuta;
“Mapa": visualização do mapa de
navegação (apenas para versões
Uconnect™ 7" HD Nav LIVE).
Na parte inferior:visualização dos
seguintes botões gráficos:
“Procurar.”: lista das estações de
rádio disponíveis;
/: seleção da estação de
rádio anterior/seguinte;
“Sintonizar”: sintonização manual da
estação de rádio;
"Áudio": acesso ao ecrã "Definições
Áudio".
Menu áudio
Para aceder ao menu "Áudio", premir a
tecla gráfico "Áudio" situada na parte
inferior do display.
Através do menu "Áudio" é possível
efetuar as seguintes regulações:
“Balance & Fade” (regulação do
balanço direito/esquerdo e
anterior/posterior do som);
"Equalizador" (onde presente);
"Ajuste volume com a velocidade"
(controlo automático do volume em
função da velocidade);
"Loudness" (onde presente);
"Compensação volume AUX"
(desativada na modalidade Rádio,
apenas selecionável com a fonte AUX
ativa);
“Execução automática”;
“Rádio liga automaticamente”.
Modo Media
Premir o botão gráfico “Media” para
selecionar a fonte áudio desejada entre
as disponíveis: USB/iPod,Bluetooth®,
AUX.
ADVERTÊNCIA A utilização de
aplicações presentes nos dispositivos
portáteis pode não ser compatível com
o sistema Uconnect
Uma vez selecionada a modalidade
Media surgem no display as
informações seguintes:
Na parte superior:visualização das
informações relativas à faixa em
execução e dos seguintes botões
gráficos:
“Repetir”: repetição da faixa em
execução;
“Shuffle”: reprodução casual das
faixas.
Na parte central:visualização das
informações relativas à faixa em
execução.
Na parte lateral esquerda:
visualização dos seguintes botões
gráficos:
Suporte ou fonte áudio selecionada;
"Selecionar fonte": seleção da
fonte áudio pretendida.
184
MULTIMÉDIA

Na parte lateral direita:visualização
dos seguintes botões gráficos:
"Info": informações adicionais sobre
a faixa que está a ser ouvida;
"Faixas": lista das faixas disponíveis.
"Mapa": visualização do mapa de
navegação (apenas para versões
Uconnect 7" HD Nav LIVE).
Na parte inferior:visualização das
informações relativas à faixa em
execução e dos seguintes botões
gráficos:
Suporte ou fonte áudio ativa;
/: seleção da faixa
anterior/seguinte;
: pausa na faixa em execução;
"Áudio": acesso ao ecrã "Definições
Áudio".
Seleção da canção (Visualiz.)
Esta função permite visualizar e
selecionar as canções presentes no
dispositivo ativo.
As possibilidades de seleção
dependem do dispositivo ligado. Por
exemplo, num dispositivo USB/iPod é
possível, através do botão/manípulo
lista dos artistas, dos géneros musicais
e dos álbuns presentes no próprio
dispositivo, conforme as informações
registadas nas próprias canções.No interior de cada lista, o botão
gráfico "ABC" permite saltar para a letra
desejada ao longo da lista.
NOTA Este botão pode ser desativado
por alguns dispositivosApple®.
NOTA O botão SCROLL TUNE não
permite qualquer operação num
dispositivo AUX.
Pesquisa da faixa (Procurar)
Esta função permite efetuar uma
pesquisa dinâmica no interior de uma
lista de faixas.
SUPORTE Bluetooth®
A modalidade é activada registando no
sistema um dispositivoBluetooth®
contendo faixas musicais.
REGISTO DE UM DISPOSITIVO
ÁUDIO Bluetooth®
Para registar um dispositivo áudioBlu-
etooth® proceder da seguinte forma:
ativar a funcionalidadeBluetooth®
no dispositivo;
premir o botão gráfico “Media” no
display;
premir o botão gráfico "Selecionar
fonte";
escolher o suporte MediaBlu-
etooth®;
premir o botão gráfico “Adicionar
dispositivo”;
PesquisarUconnect® no disposi-
tivo de áudioBluetooth® (durante a
fase de registo, no display aparece um
ecrã que indica o estado de avanço da
operação);
quando o dispositivo áudio o pedir,
introduzir o código PIN exibido no
display do sistema ou confirmar no
dispositivo o PIN exibido;
quando o procedimento de registo
tiver terminado com sucesso, no
display aparece um ecrã. Selecionando
"Sim" à pergunta, o dispositivo áudio
Bluetooth® será registado como
preferido (o dispositivo terá a prioridade
sobre os outros que serão registados a
seguir). Selecionando "Não", a priori-
dade é determinada com base na
ordem em que foi ligado. O último dis-
positivo ligado terá a prioridade mais
alta;
o registo de um dispositivo áudio
também pode ser feito premindo o
botão gráfico "Telefone" no display e
selecionando a opção "Definições" ou,
a partir do menu "Definições",
selecionando a opção "Telefono/
Bluetooth®".
ADVERTÊNCIA Se se perder a ligação
Bluetooth® entre o telemóvel e o
sistema, consultar o manual de
instruções do telemóvel.
185
SCROLL TUNE, visualizar também a

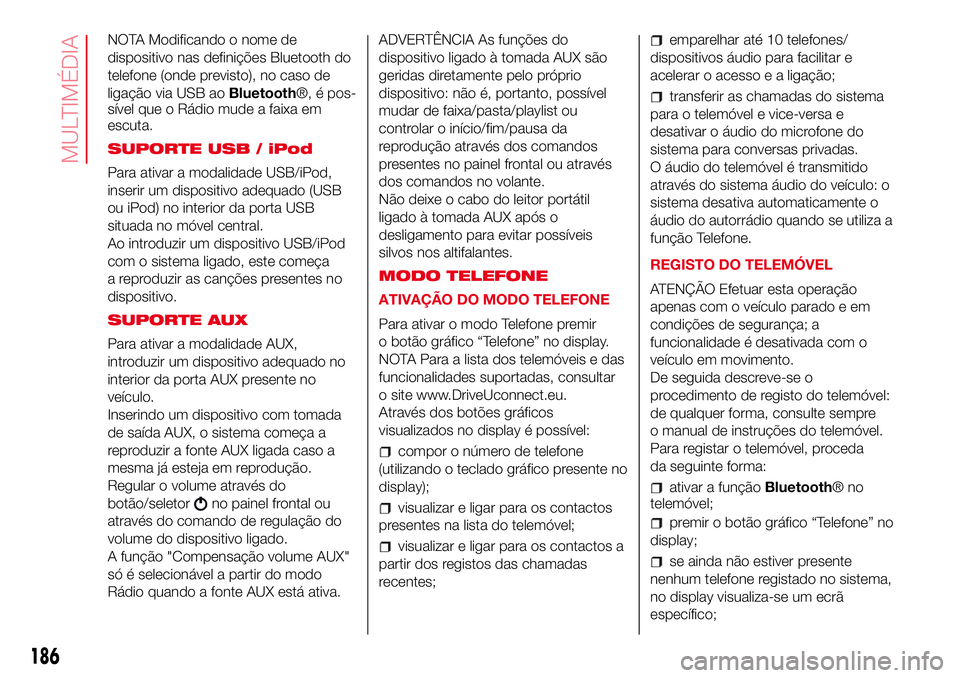

NOTA Modificando o nome de
dispositivo nas definições Bluetooth do
telefone (onde previsto), no caso de
ligação via USB aoBluetooth®, é pos-
sível que o Rádio mude a faixa em
escuta.
SUPORTE USB / iPod
Para ativar a modalidade USB/iPod,
inserir um dispositivo adequado (USB
ou iPod) no interior da porta USB
situada no móvel central.
Ao introduzir um dispositivo USB/iPod
com o sistema ligado, este começa
a reproduzir as canções presentes no
dispositivo.
SUPORTE AUX
Para ativar a modalidade AUX,
introduzir um dispositivo adequado no
interior da porta AUX presente no
veículo.
Inserindo um dispositivo com tomada
de saída AUX, o sistema começa a
reproduzir a fonte AUX ligada caso a
mesma já esteja em reprodução.
Regular o volume através do
botão/seletor
no painel frontal ou
através do comando de regulação do
volume do dispositivo ligado.
A função "Compensação volume AUX"
só é selecionável a partir do modo
Rádio quando a fonte AUX está ativa.ADVERTÊNCIA As funções do
dispositivo ligado à tomada AUX são
geridas diretamente pelo próprio
dispositivo: não é, portanto, possível
mudar de faixa/pasta/playlist ou
controlar o início/fim/pausa da
reprodução através dos comandos
presentes no painel frontal ou através
dos comandos no volante.
Não deixe o cabo do leitor portátil
ligado à tomada AUX após o
desligamento para evitar possíveis
silvos nos altifalantes.
MODO TELEFONE
ATIVAÇÃO DO MODO TELEFONE
Para ativar o modo Telefone premir
o botão gráfico “Telefone” no display.
NOTA Para a lista dos telemóveis e das
funcionalidades suportadas, consultar
o site www.DriveUconnect.eu.
Através dos botões gráficos
visualizados no display é possível:
compor o número de telefone
(utilizando o teclado gráfico presente no
display);
visualizar e ligar para os contactos
presentes na lista do telemóvel;
visualizar e ligar para os contactos a
partir dos registos das chamadas
recentes;
emparelhar até 10 telefones/
dispositivos áudio para facilitar e
acelerar o acesso e a ligação;
transferir as chamadas do sistema
para o telemóvel e vice-versa e
desativar o áudio do microfone do
sistema para conversas privadas.
O áudio do telemóvel é transmitido
através do sistema áudio do veículo: o
sistema desativa automaticamente o
áudio do autorrádio quando se utiliza a
função Telefone.
REGISTO DO TELEMÓVEL
ATENÇÃO Efetuar esta operação
apenas com o veículo parado e em
condições de segurança; a
funcionalidade é desativada com o
veículo em movimento.
De seguida descreve-se o
procedimento de registo do telemóvel:
de qualquer forma, consulte sempre
o manual de instruções do telemóvel.
Para registar o telemóvel, proceda
da seguinte forma:
ativar a funçãoBluetooth®no
telemóvel;
premir o botão gráfico “Telefone” no
display;
se ainda não estiver presente
nenhum telefone registado no sistema,
no display visualiza-se um ecrã
específico;
186
MULTIMÉDIA

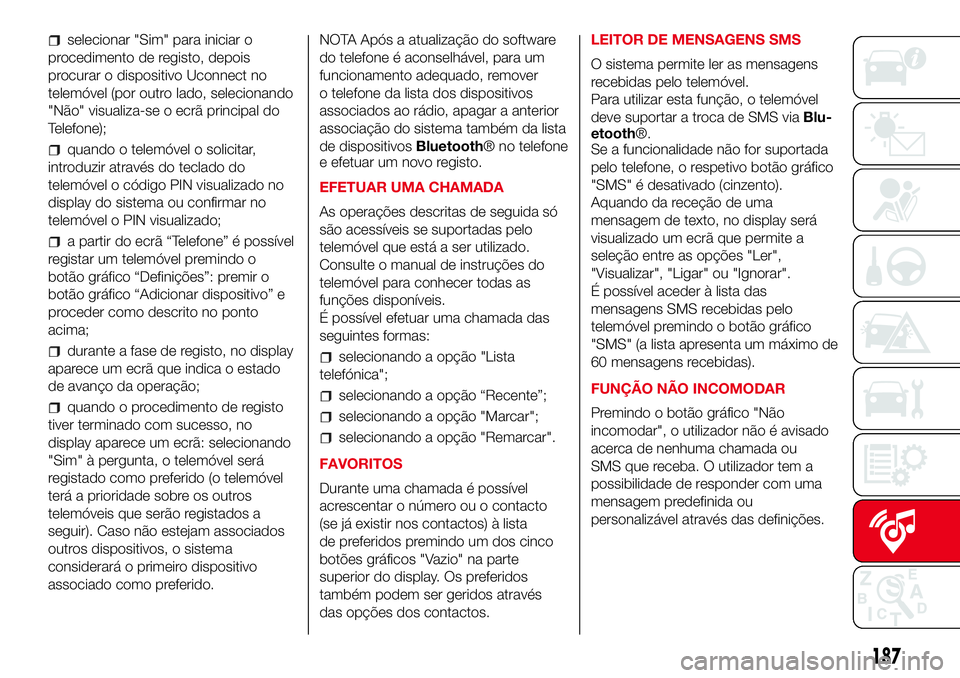

selecionar "Sim" para iniciar o
procedimento de registo, depois
procurar o dispositivo Uconnect no
telemóvel (por outro lado, selecionando
"Não" visualiza-se o ecrã principal do
Telefone);
quando o telemóvel o solicitar,
introduzir através do teclado do
telemóvel o código PIN visualizado no
display do sistema ou confirmar no
telemóvel o PIN visualizado;
a partir do ecrã “Telefone” é possível
registar um telemóvel premindo o
botão gráfico “Definições”: premir o
botão gráfico “Adicionar dispositivo” e
proceder como descrito no ponto
acima;
durante a fase de registo, no display
aparece um ecrã que indica o estado
de avanço da operação;
quando o procedimento de registo
tiver terminado com sucesso, no
display aparece um ecrã: selecionando
"Sim" à pergunta, o telemóvel será
registado como preferido (o telemóvel
terá a prioridade sobre os outros
telemóveis que serão registados a
seguir). Caso não estejam associados
outros dispositivos, o sistema
considerará o primeiro dispositivo
associado como preferido.NOTA Após a atualização do software
do telefone é aconselhável, para um
funcionamento adequado, remover
o telefone da lista dos dispositivos
associados ao rádio, apagar a anterior
associação do sistema também da lista
de dispositivosBluetooth® no telefone
e efetuar um novo registo.
EFETUAR UMA CHAMADA
As operações descritas de seguida só
são acessíveis se suportadas pelo
telemóvel que está a ser utilizado.
Consulte o manual de instruções do
telemóvel para conhecer todas as
funções disponíveis.
É possível efetuar uma chamada das
seguintes formas:
FAVORITOS
Durante uma chamada é possível
acrescentar o número ou o contacto
(se já existir nos contactos) à lista
de preferidos premindo um dos cinco
botões gráficos "Vazio" na parte
superior do display. Os preferidos
também podem ser geridos através
das opções dos contactos.LEITOR DE MENSAGENS SMS
O sistema permite ler as mensagens
recebidas pelo telemóvel.
Para utilizar esta função, o telemóvel
deve suportar a troca de SMS viaBlu-
etooth®.
Se a funcionalidade não for suportada
pelo telefone, o respetivo botão gráfico
"SMS" é desativado (cinzento).
Aquando da receção de uma
mensagem de texto, no display será
visualizado um ecrã que permite a
seleção entre as opções "Ler",
"Visualizar", "Ligar" ou "Ignorar".
É possível aceder à lista das
mensagens SMS recebidas pelo
telemóvel premindo o botão gráfico
"SMS" (a lista apresenta um máximo de
60 mensagens recebidas).
FUNÇÃO NÃO INCOMODAR
Premindo o botão gráfico "Não
incomodar", o utilizador não é avisado
acerca de nenhuma chamada ou
SMS que receba. O utilizador tem a
possibilidade de responder com uma
mensagem predefinida ou
personalizável através das definições.
187
selecionando a opção "Lista
telefónica";
selecionando a opção “Recente”;
selecionando a opção "Marcar";
selecionando a opção "Remarcar".

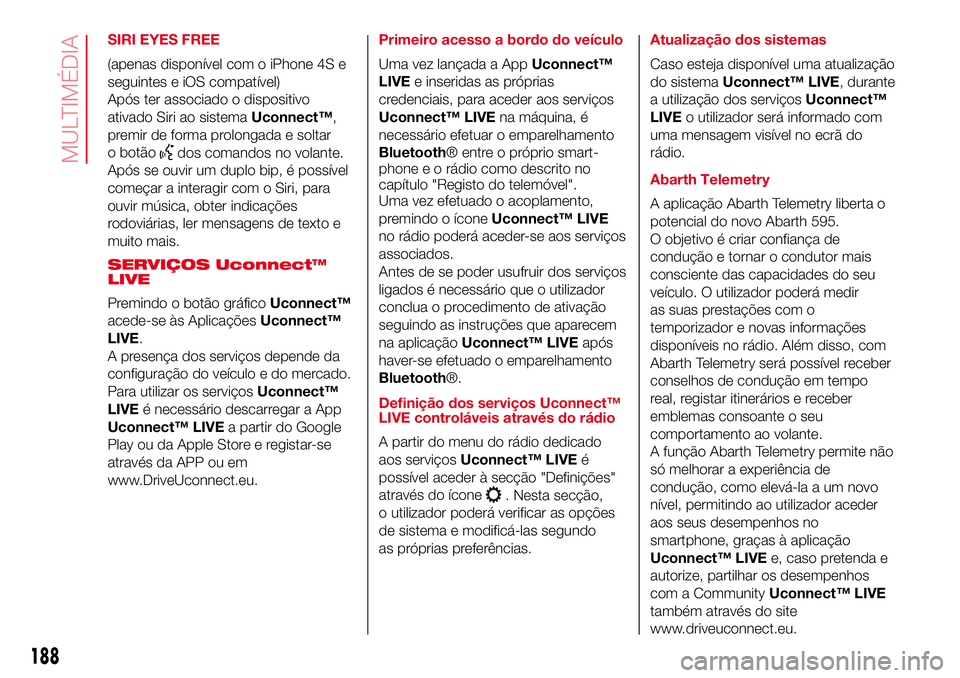

SIRI EYES FREE
(apenas disponível com o iPhone 4S e
seguintes e iOS compatível)
Após ter associado o dispositivo
ativado Siri ao sistemaUconnect™,
premir de forma prolongada e soltar
o botão
dos comandos no volante.
Após se ouvir um duplo bip, é possível
começar a interagir com o Siri, para
ouvir música, obter indicações
rodoviárias, ler mensagens de texto e
muito mais.
SERVIÇOS Uconnect™
LIVE
Premindo o botão gráficoUconnect™
acede-se às AplicaçõesUconnect™
LIVE.
A presença dos serviços depende da
configuração do veículo e do mercado.
Para utilizar os serviçosUconnect™
LIVEé necessário descarregar a App
Uconnect™ LIVEa partir do Google
Play ou da Apple Store e registar-se
através da APP ou em
www.DriveUconnect.eu.Primeiro acesso a bordo do veículo
Uma vez lançada a AppUconnect™
LIVEe inseridas as próprias
credenciais, para aceder aos serviços
Uconnect™ LIVE
necessário efetuar o emparelhamento
Bluetooth® entre o próprio smart-
phone e o rádio como descrito no
capítulo "Registo do telemóvel".
Uma vez efetuado o acoplamento,
premindo o íconeUconnect™ LIVE
no rádio poderá aceder-se aos serviços
associados.
Antes de se poder usufruir dos serviços
ligados é necessário que o utilizador
conclua o procedimento de ativação
seguindo as instruções que aparecem
na aplicaçãoUconnect™ LIVEapós
haver-se efetuado o emparelhamento
Bluetooth®.
Definição dos serviços Uconnect™
LIVE controláveis através do rádio
A partir do menu do rádio dedicado
aos serviçosUconnect™ LIVEé
possível aceder à secção "Definições"
através do ícone
. Nesta secção,
o utilizador poderá verificar as opções
de sistema e modificá-las segundo
as próprias preferências.Atualização dos sistemas
Caso esteja disponível uma atualização
do sistemaUconnect™ LIVE, durante
a utilização dos serviçosUconnect™
LIVEo utilizador será informado com
uma mensagem visível no ecrã do
rádio.
Abarth Telemetry
A aplicação Abarth Telemetry liberta o
potencial do novo Abarth 595.
O objetivo é criar confiança de
condução e tornar o condutor mais
consciente das capacidades do seu
veículo. O utilizador poderá medir
as suas prestações com o
temporizador e novas informações
disponíveis no rádio. Além disso, com
Abarth Telemetry será possível receber
conselhos de condução em tempo
real, registar itinerários e receber
emblemas consoante o seu
comportamento ao volante.
A função Abarth Telemetry permite não
só melhorar a experiência de
condução, como elevá-la a um novo
nível, permitindo ao utilizador aceder
aos seus desempenhos no
smartphone, graças à aplicação
Uconnect™ LIVEe, caso pretenda e
autorize, partilhar os desempenhos
com a CommunityUconnect™ LIVE
também através do site
www.driveuconnect.eu.
188
MULTIMÉDIA
na máquina, é
