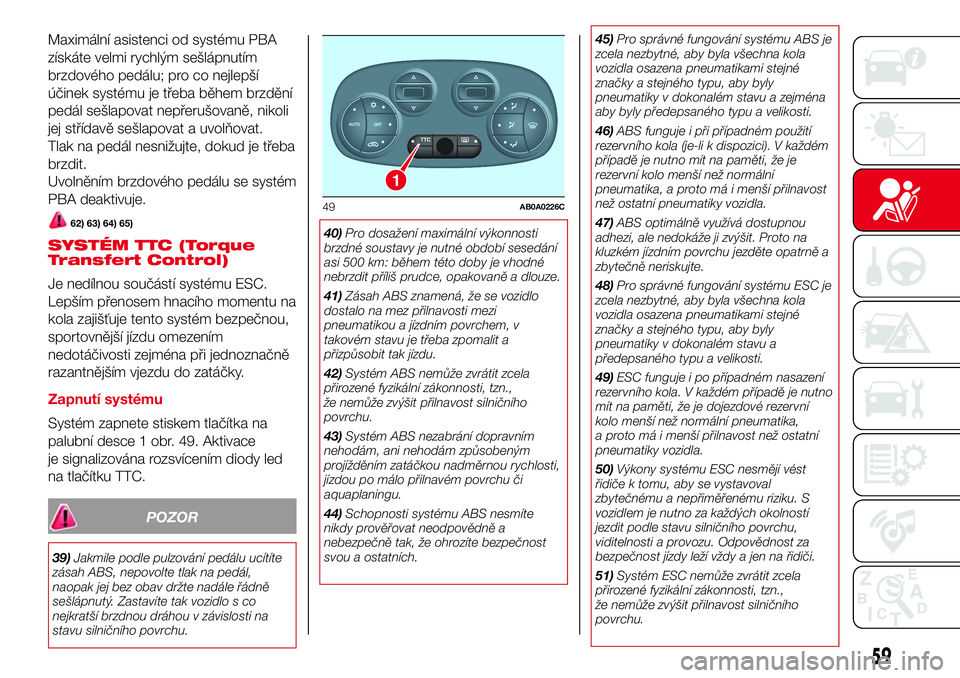

Maximální asistenci od systému PBA
získáte velmi rychlým sešlápnutím
brzdového pedálu; pro co nejlepší
účinek systému je třeba během brzdění
pedál sešlapovat nepřerušovaně, nikoli
jej střídavě sešlapovat a uvolňovat.
Tlak na pedál nesnižujte, dokud je třeba
brzdit.
Uvolněním brzdového pedálu se systém
PBA deaktivuje.
62) 63) 64) 65)
SYSTÉM TTC (Torque
Transfert Control)
Je nedílnou součástí systému ESC.
Lepším přenosem hnacího momentu na
kola zajišťuje tento systém bezpečnou,
sportovnější jízdu omezením
nedotáčivosti zejména při jednoznačně
razantnějším vjezdu do zatáčky.
Zapnutí systému
Systém zapnete stiskem tlačítka na
palubní desce 1 obr. 49. Aktivace
je signalizována rozsvícením diody led
na tlačítku TTC.
POZOR
39)Jakmile podle pulzování pedálu ucítíte
zásah ABS, nepovolte tlak na pedál,
naopak jej bez obav držte nadále řádně
sešlápnutý. Zastavíte tak vozidlo s co
nejkratší brzdnou dráhou v závislosti na
stavu silničního povrchu.40)Pro dosažení maximální výkonnosti
brzdné soustavy je nutné období sesedání
asi 500 km: během této doby je vhodné
nebrzdit příliš prudce, opakovaně a dlouze.
41)Zásah ABS znamená, že se vozidlo
dostalo na mez přilnavosti mezi
pneumatikou a jízdním povrchem, v
takovém stavu je třeba zpomalit a
přizpůsobit tak jízdu.
42)Systém ABS nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn.,
že nemůže zvýšit přilnavost silničního
povrchu.
43)Systém ABS nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
44)Schopnosti systému ABS nesmíte
nikdy prověřovat neodpovědně a
nebezpečně tak, že ohrozíte bezpečnost
svou a ostatních.45)Pro správné fungování systému ABS je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly
pneumatiky v dokonalém stavu a zejména
aby byly předepsaného typu a velikosti.
46)ABS funguje i při případném použití
rezervního kola (je-li k dispozici). V každém
případě je nutno mít na paměti, že je
rezervní kolo menší než normální
pneumatika, a proto má i menší přilnavost
než ostatní pneumatiky vozidla.
47)ABS optimálně využívá dostupnou
adhezi, ale nedokáže ji zvýšit. Proto na
kluzkém jízdním povrchu jezděte opatrně a
zbytečně neriskujte.
48)Pro správné fungování systému ESC je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly
pneumatiky v dokonalém stavu a
předepsaného typu a velikosti.
49)ESC funguje i po případném nasazení
rezervního kola. V každém případě je nutno
mít na paměti, že je dojezdové rezervní
kolo menší než normální pneumatika,
a proto má i menší přilnavost než ostatní
pneumatiky vozidla.
50)Výkony systému ESC nesmějí vést
řidiče k tomu, aby se vystavoval
zbytečnému a nepřiměřenému riziku. S
vozidlem je nutno za každých okolností
jezdit podle stavu silničního povrchu,
viditelnosti a provozu. Odpovědnost za
bezpečnost jízdy leží vždy a jen na řidiči.
51)Systém ESC nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn.,
že nemůže zvýšit přilnavost silničního
povrchu.
1
1
49AB0A0226C
59

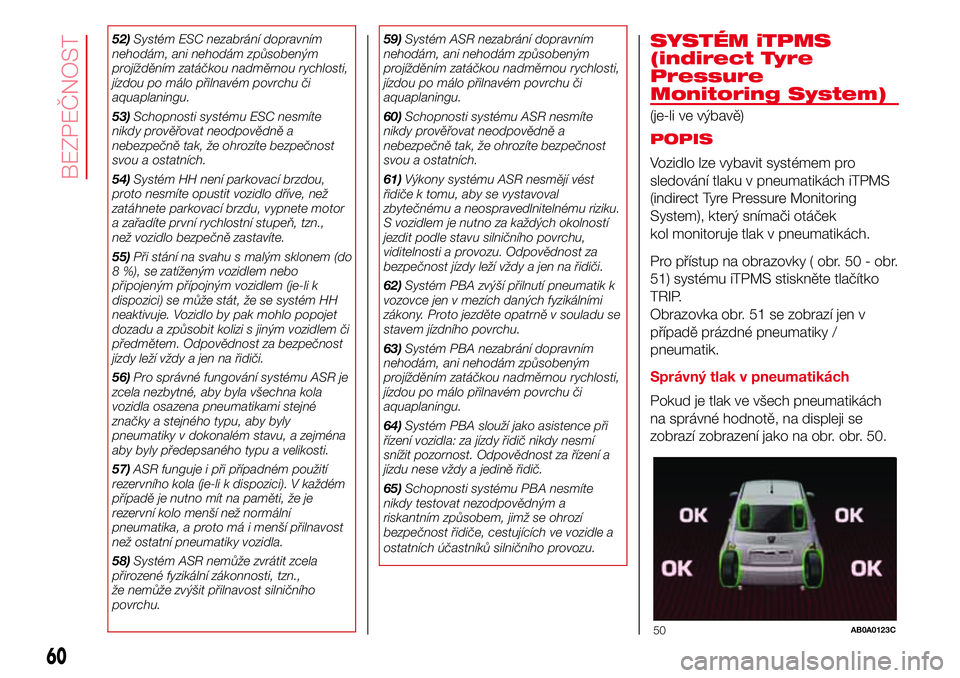

52)Systém ESC nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
53)Schopnosti systému ESC nesmíte
nikdy prověřovat neodpovědně a
nebezpečně tak, že ohrozíte bezpečnost
svou a ostatních.
54)Systém HH není parkovací brzdou,
proto nesmíte opustit vozidlo dříve, než
zatáhnete parkovací brzdu, vypnete motor
a zařadíte první rychlostní stupeň, tzn.,
než vozidlo bezpečně zastavíte.
55)Při stání na svahu s malým sklonem (do
8 %), se zatíženým vozidlem nebo
připojeným přípojným vozidlem (je-li k
dispozici) se může stát, že se systém HH
neaktivuje. Vozidlo by pak mohlo popojet
dozadu a způsobit kolizi s jiným vozidlem či
předmětem. Odpovědnost za bezpečnost
jízdy leží vždy a jen na řidiči.
56)Pro správné fungování systému ASR je
zcela nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné
značky a stejného typu, aby byly
pneumatiky v dokonalém stavu, a zejména
aby byly předepsaného typu a velikosti.
57)ASR funguje i při případném použití
rezervního kola (je-li k dispozici). V každém
případě je nutno mít na paměti, že je
rezervní kolo menší než normální
pneumatika, a proto má i menší přilnavost
než ostatní pneumatiky vozidla.
58)Systém ASR nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn.,
že nemůže zvýšit přilnavost silničního
povrchu.59)Systém ASR nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
60)Schopnosti systému ASR nesmíte
nikdy prověřovat neodpovědně a
nebezpečně tak, že ohrozíte bezpečnost
svou a ostatních.
61)Výkony systému ASR nesmějí vést
řidiče k tomu, aby se vystavoval
zbytečnému a neospravedlnitelnému riziku.
S vozidlem je nutno za každých okolností
jezdit podle stavu silničního povrchu,
viditelnosti a provozu. Odpovědnost za
bezpečnost jízdy leží vždy a jen na řidiči.
62)Systém PBA zvýší přilnutí pneumatik k
vozovce jen v mezích daných fyzikálními
zákony. Proto jezděte opatrně v souladu se
stavem jízdního povrchu.
63)Systém PBA nezabrání dopravním
nehodám, ani nehodám způsobeným
projížděním zatáčkou nadměrnou rychlosti,
jízdou po málo přilnavém povrchu či
aquaplaningu.
64)Systém PBA slouží jako asistence při
řízení vozidla: za jízdy řidič nikdy nesmí
snížit pozornost. Odpovědnost za řízení a
jízdu nese vždy a jedině řidič.
65)Schopnosti systému PBA nesmíte
nikdy testovat nezodpovědným a
riskantním způsobem, jimž se ohrozí
bezpečnost řidiče, cestujících ve vozidle a
ostatních účastníků silničního provozu.SYSTÉM iTPMS
(indirect Tyre
Pressure
Monitoring System)
(je-li ve výbavě)
POPIS
Vozidlo lze vybavit systémem pro
sledování tlaku v pneumatikách iTPMS
(indirect Tyre Pressure Monitoring
System), který snímači otáček
kol monitoruje tlak v pneumatikách.
Pro přístup na obrazovky ( obr. 50 - obr.
51) systému iTPMS stiskněte tlačítko
TRIP.
Obrazovka obr. 51 se zobrazí jen v
případě prázdné pneumatiky /
pneumatik.
Správný tlak v pneumatikách
Pokud je tlak ve všech pneumatikách
na správné hodnotě, na displeji se
zobrazí zobrazení jako na obr. obr. 50.
50AB0A0123C
60
BEZPEČNOST

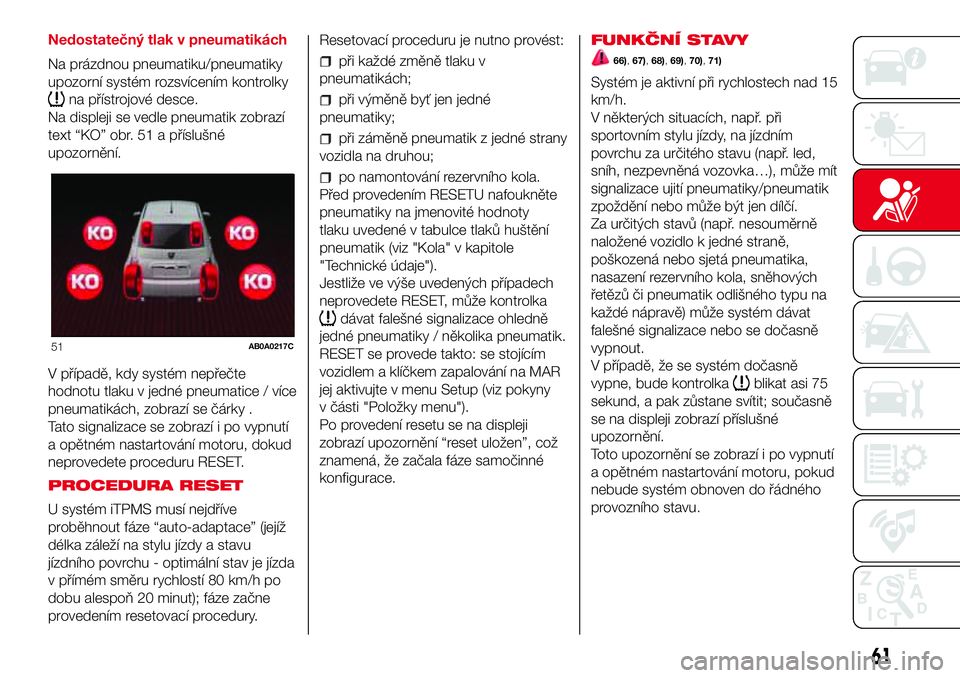

Nedostatečný tlak v pneumatikách
Na prázdnou pneumatiku/pneumatiky
upozorní systém rozsvícením kontrolky
na přístrojové desce.
Na displeji se vedle pneumatik zobrazí
text “KO” obr. 51 a příslušné
upozornění.
V případě, kdy systém nepřečte
hodnotu tlaku v jedné pneumatice / více
pneumatikách, zobrazí se čárky .
Tato signalizace se zobrazí i po vypnutí
a opětném nastartování motoru, dokud
neprovedete proceduru RESET.
PROCEDURA RESET
U systém iTPMS musí nejdříve
proběhnout fáze “auto-adaptace” (jejíž
délka záleží na stylu jízdy a stavu
jízdního povrchu - optimální stav je jízda
v přímém směru rychlostí 80 km/h po
dobu alespoň 20 minut); fáze začne
provedením resetovací procedury.Resetovací proceduru je nutno provést:
při každé změně tlaku v
pneumatikách;
při výměně byť jen jedné
pneumatiky;
při záměně pneumatik z jedné strany
vozidla na druhou;
po namontování rezervního kola.
Před provedením RESETU nafoukněte
pneumatiky na jmenovité hodnoty
tlaku uvedené v tabulce tlaků huštění
pneumatik (viz "Kola" v kapitole
"Technické údaje").
Jestliže ve výše uvedených případech
neprovedete RESET, může kontrolka
dávat falešné signalizace ohledně
jedné pneumatiky / několika pneumatik.
RESET se provede takto: se stojícím
vozidlem a klíčkem zapalování na MAR
jej aktivujte v menu Setup (viz pokyny
v části "Položky menu").
Po provedení resetu se na displeji
zobrazí upozornění “reset uložen”, což
znamená, že začala fáze samočinné
konfigurace.FUNKČNÍ STAVY
66),67),68),69),70),71)
Systém je aktivní při rychlostech nad 15
km/h.
V některých situacích, např. při
sportovním stylu jízdy, na jízdním
povrchu za určitého stavu (např. led,
sníh, nezpevněná vozovka…), může mít
signalizace ujití pneumatiky/pneumatik
zpoždění nebo může být jen dílčí.
Za určitých stavů (např. nesouměrně
naložené vozidlo k jedné straně,
poškozená nebo sjetá pneumatika,
nasazení rezervního kola, sněhových
řetězů či pneumatik odlišného typu na
každé nápravě) může systém dávat
falešné signalizace nebo se dočasně
vypnout.
V případě, že se systém dočasně
vypne, bude kontrolka
blikat asi 75
sekund, a pak zůstane svítit; současně
se na displeji zobrazí příslušné
upozornění.
Toto upozornění se zobrazí i po vypnutí
a opětném nastartování motoru, pokud
nebude systém obnoven do řádného
provozního stavu.
51AB0A0217C
61

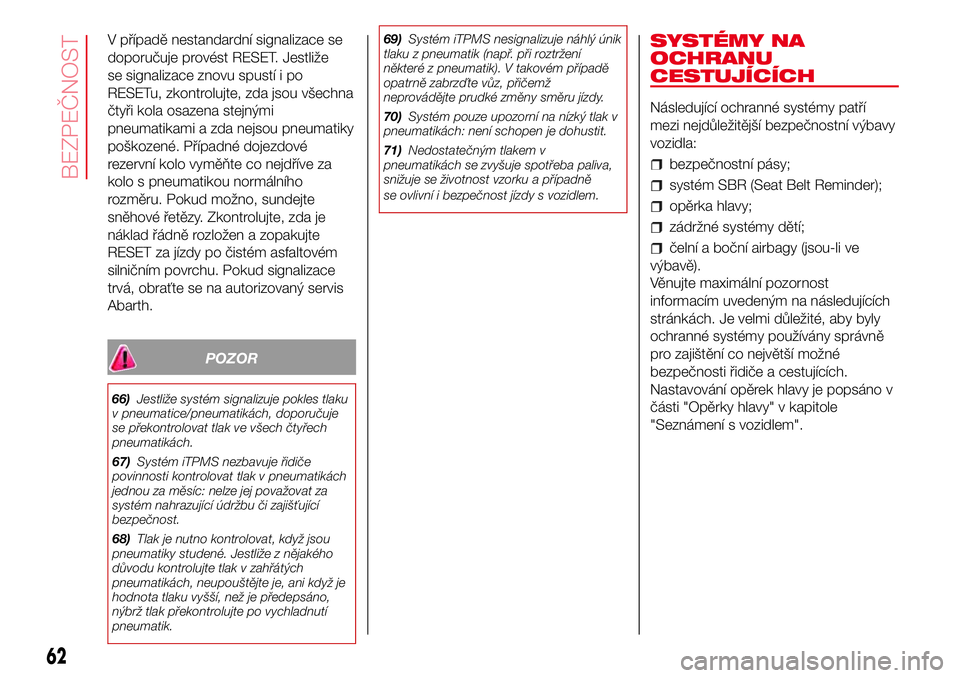

V případě nestandardní signalizace se
doporučuje provést RESET. Jestliže
se signalizace znovu spustí i po
RESETu, zkontrolujte, zda jsou všechna
čtyři kola osazena stejnými
pneumatikami a zda nejsou pneumatiky
poškozené. Případné dojezdové
rezervní kolo vyměňte co nejdříve za
kolo s pneumatikou normálního
rozměru. Pokud možno, sundejte
sněhové řetězy. Zkontrolujte, zda je
náklad řádně rozložen a zopakujte
RESET za jízdy po čistém asfaltovém
silničním povrchu. Pokud signalizace
trvá, obraťte se na autorizovaný servis
Abarth.
POZOR
66)Jestliže systém signalizuje pokles tlaku
v pneumatice/pneumatikách, doporučuje
se překontrolovat tlak ve všech čtyřech
pneumatikách.
67)Systém iTPMS nezbavuje řidiče
povinnosti kontrolovat tlak v pneumatikách
jednou za měsíc: nelze jej považovat za
systém nahrazující údržbu či zajišťující
bezpečnost.
68)Tlak je nutno kontrolovat, když jsou
pneumatiky studené. Jestliže z nějakého
důvodu kontrolujte tlak v zahřátých
pneumatikách, neupouštějte je, ani když je
hodnota tlaku vyšší, než je předepsáno,
nýbrž tlak překontrolujte po vychladnutí
pneumatik.69)Systém iTPMS nesignalizuje náhlý únik
tlaku z pneumatik (např. při roztržení
některé z pneumatik). V takovém případě
opatrně zabrzďte vůz, přičemž
neprovádějte prudké změny směru jízdy.
70)Systém pouze upozorní na nízký tlak v
pneumatikách: není schopen je dohustit.
71)Nedostatečným tlakem v
pneumatikách se zvyšuje spotřeba paliva,
snižuje se životnost vzorku a případně
se ovlivní i bezpečnost jízdy s vozidlem.
SYSTÉMY NA
OCHRANU
CESTUJÍCÍCH
Následující ochranné systémy patří
mezi nejdůležitější bezpečnostní výbavy
vozidla:
bezpečnostní pásy;
systém SBR (Seat Belt Reminder);
opěrka hlavy;
zádržné systémy dětí;
čelní a boční airbagy (jsou-li ve
výbavě).
Věnujte maximální pozornost
informacím uvedeným na následujících
stránkách. Je velmi důležité, aby byly
ochranné systémy používány správně
pro zajištění co největší možné
bezpečnosti řidiče a cestujících.
Nastavování opěrek hlavy je popsáno v
části "Opěrky hlavy" v kapitole
"Seznámení s vozidlem".
62
BEZPEČNOST

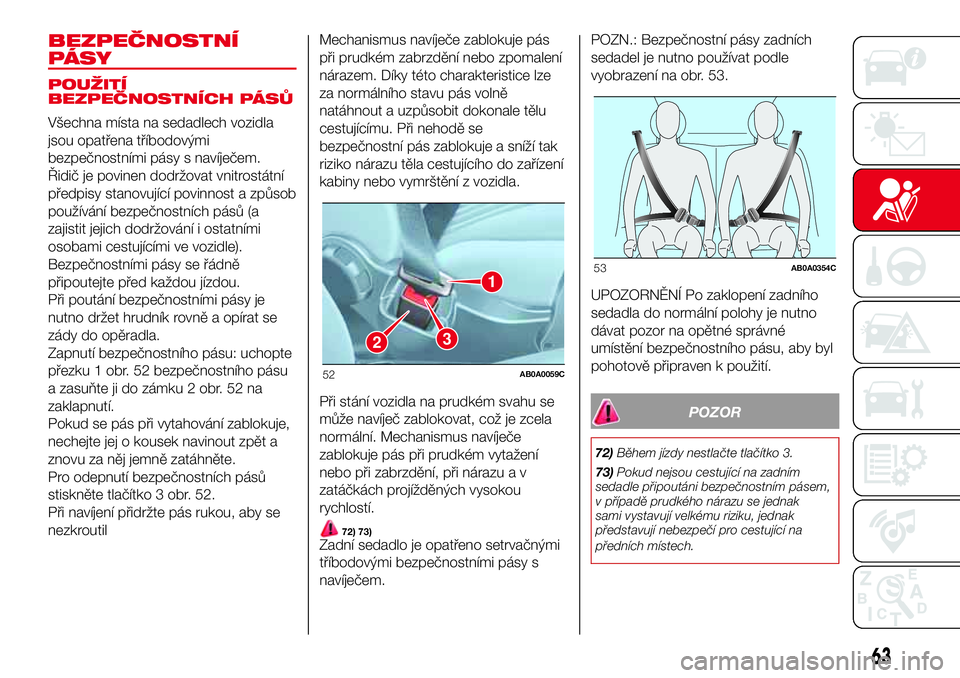

BEZPEČNOSTNÍ
PÁSY
POUŽITÍ
BEZPEČNOSTNÍCH PÁSŮ
Všechna místa na sedadlech vozidla
jsou opatřena tříbodovými
bezpečnostními pásy s navíječem.
Řidič je povinen dodržovat vnitrostátní
předpisy stanovující povinnost a způsob
používání bezpečnostních pásů (a
zajistit jejich dodržování i ostatními
osobami cestujícími ve vozidle).
Bezpečnostními pásy se řádně
připoutejte před každou jízdou.
Při poutání bezpečnostními pásy je
nutno držet hrudník rovně a opírat se
zády do opěradla.
Zapnutí bezpečnostního pásu: uchopte
přezku 1 obr. 52 bezpečnostního pásu
a zasuňte ji do zámku 2 obr. 52 na
zaklapnutí.
Pokud se pás při vytahování zablokuje,
nechejte jej o kousek navinout zpět a
znovu za něj jemně zatáhněte.
Pro odepnutí bezpečnostních pásů
stiskněte tlačítko 3 obr. 52.
Při navíjení přidržte pás rukou, aby se
nezkroutilMechanismus navíječe zablokuje pás
při prudkém zabrzdění nebo zpomalení
nárazem. Díky této charakteristice lze
za normálního stavu pás volně
natáhnout a uzpůsobit dokonale tělu
cestujícímu. Při nehodě se
bezpečnostní pás zablokuje a sníží tak
riziko nárazu těla cestujícího do zařízení
kabiny nebo vymrštění z vozidla.
Při stání vozidla na prudkém svahu se
může navíječ zablokovat, což je zcela
normální. Mechanismus navíječe
zablokuje pás při prudkém vytažení
nebo při zabrzdění, při nárazu a v
zatáčkách projížděných vysokou
rychlostí.
72) 73)Zadní sedadlo je opatřeno setrvačnými
tříbodovými bezpečnostními pásy s
navíječem.POZN.: Bezpečnostní pásy zadních
sedadel je nutno používat podle
vyobrazení na obr. 53.
UPOZORNĚNÍ Po zaklopení zadního
sedadla do normální polohy je nutno
dávat pozor na opětné správné
umístění bezpečnostního pásu, aby byl
pohotově připraven k použití.
POZOR
72)Během jízdy nestlačte tlačítko 3.
73)Pokud nejsou cestující na zadním
sedadle připoutáni bezpečnostním pásem,
v případě prudkého nárazu se jednak
sami vystavují velkému riziku, jednak
představují nebezpečí pro cestující na
předních místech.
1
32
52AB0A0059C
53AB0A0354C
63

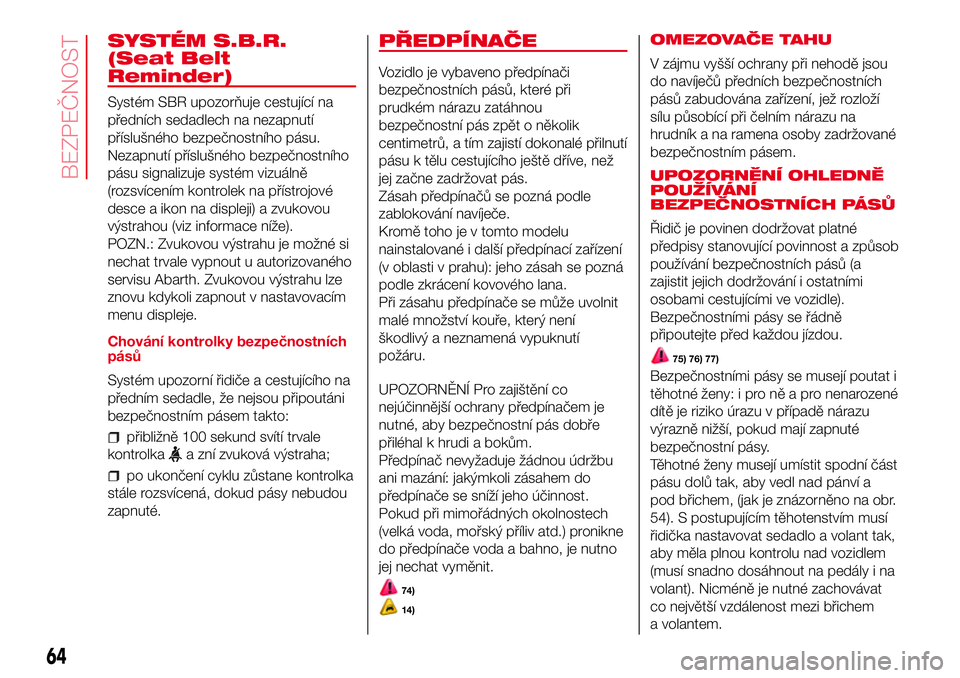

SYSTÉM S.B.R.
(Seat Belt
Reminder)
Systém SBR upozorňuje cestující na
předních sedadlech na nezapnutí
příslušného bezpečnostního pásu.
Nezapnutí příslušného bezpečnostního
pásu signalizuje systém vizuálně
(rozsvícením kontrolek na přístrojové
desce a ikon na displeji) a zvukovou
výstrahou (viz informace níže).
POZN.: Zvukovou výstrahu je možné si
nechat trvale vypnout u autorizovaného
servisu Abarth. Zvukovou výstrahu lze
znovu kdykoli zapnout v nastavovacím
menu displeje.
Chování kontrolky bezpečnostních
pásů
Systém upozorní řidiče a cestujícího na
předním sedadle, že nejsou připoutáni
bezpečnostním pásem takto:
přibližně 100 sekund svítí trvale
kontrolka
a zní zvuková výstraha;
po ukončení cyklu zůstane kontrolka
stále rozsvícená, dokud pásy nebudou
zapnuté.
PŘEDPÍNAČE
Vozidlo je vybaveno předpínači
bezpečnostních pásů, které při
prudkém nárazu zatáhnou
bezpečnostní pás zpět o několik
centimetrů, a tím zajistí dokonalé přilnutí
pásu k tělu cestujícího ještě dříve, než
jej začne zadržovat pás.
Zásah předpínačů se pozná podle
zablokování navíječe.
Kromě toho je v tomto modelu
nainstalované i další předpínací zařízení
(v oblasti v prahu): jeho zásah se pozná
podle zkrácení kovového lana.
Při zásahu předpínače se může uvolnit
malé množství kouře, který není
škodlivý a neznamená vypuknutí
požáru.
UPOZORNĚNÍ Pro zajištění co
nejúčinnější ochrany předpínačem je
nutné, aby bezpečnostní pás dobře
přiléhal k hrudi a bokům.
Předpínač nevyžaduje žádnou údržbu
ani mazání: jakýmkoli zásahem do
předpínače se sníží jeho účinnost.
Pokud při mimořádných okolnostech
(velká voda, mořský příliv atd.) pronikne
do předpínače voda a bahno, je nutno
jej nechat vyměnit.
74)
14)
OMEZOVAČE TAHU
V zájmu vyšší ochrany při nehodě jsou
do navíječů předních bezpečnostních
pásů zabudována zařízení, jež rozloží
sílu působící při čelním nárazu na
hrudník a na ramena osoby zadržované
bezpečnostním pásem.
UPOZORNĚNÍ OHLEDNĚ
POUŽÍVÁNÍ
BEZPEČNOSTNÍCH PÁSŮ
Řidič je povinen dodržovat platné
předpisy stanovující povinnost a způsob
používání bezpečnostních pásů (a
zajistit jejich dodržování i ostatními
osobami cestujícími ve vozidle).
Bezpečnostními pásy se řádně
připoutejte před každou jízdou.
75) 76) 77)
Bezpečnostními pásy se musejí poutat i
těhotné ženy: i pro ně a pro nenarozené
dítě je riziko úrazu v případě nárazu
výrazně nižší, pokud mají zapnuté
bezpečnostní pásy.
Těhotné ženy musejí umístit spodní část
pásu dolů tak, aby vedl nad pánví a
pod břichem, (jak je znázorněno na obr.
54). S postupujícím těhotenstvím musí
řidička nastavovat sedadlo a volant tak,
aby měla plnou kontrolu nad vozidlem
(musí snadno dosáhnout na pedály i na
volant). Nicméně je nutné zachovávat
co největší vzdálenost mezi břichem
a volantem.
64
BEZPEČNOST

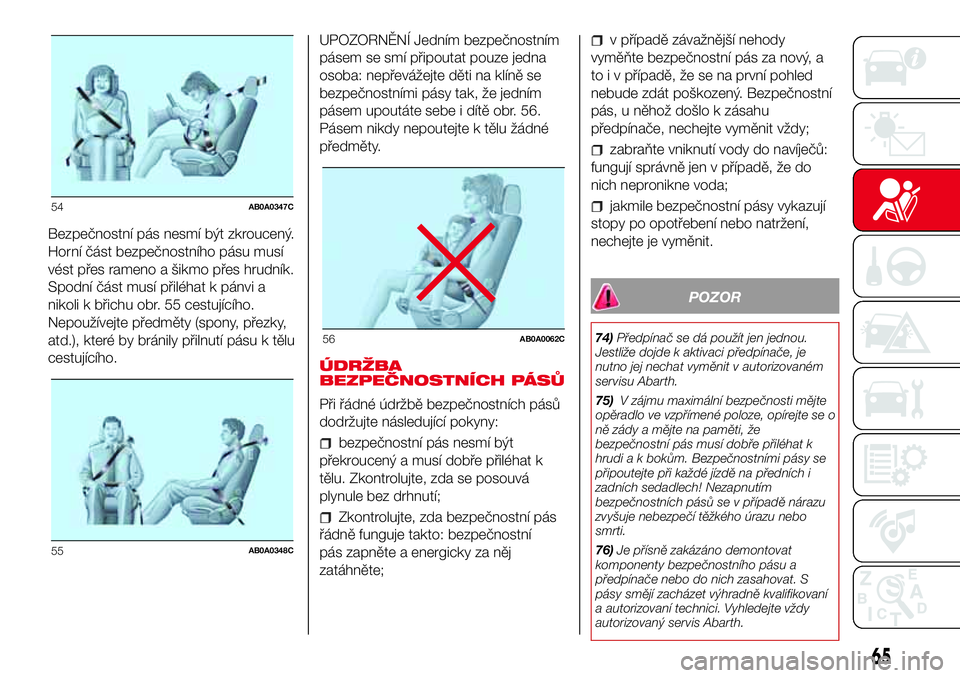

Bezpečnostní pás nesmí být zkroucený.
Horní část bezpečnostního pásu musí
vést přes rameno a šikmo přes hrudník.
Spodní část musí přiléhat k pánvi a
nikoli k břichu obr. 55 cestujícího.
Nepoužívejte předměty (spony, přezky,
atd.), které by bránily přilnutí pásu k tělu
cestujícího.UPOZORNĚNÍ Jedním bezpečnostním
pásem se smí připoutat pouze jedna
osoba: nepřevážejte děti na klíně se
bezpečnostními pásy tak, že jedním
pásem upoutáte sebe i dítě obr. 56.
Pásem nikdy nepoutejte k tělu žádné
předměty.
ÚDRŽBA
BEZPEČNOSTNÍCH PÁSŮ
Při řádné údržbě bezpečnostních pásů
dodržujte následující pokyny:
bezpečnostní pás nesmí být
překroucený a musí dobře přiléhat k
tělu. Zkontrolujte, zda se posouvá
plynule bez drhnutí;
Zkontrolujte, zda bezpečnostní pás
řádně funguje takto: bezpečnostní
pás zapněte a energicky za něj
zatáhněte;
v případě závažnější nehody
vyměňte bezpečnostní pás za nový, a
to i v případě, že se na první pohled
nebude zdát poškozený. Bezpečnostní
pás, u něhož došlo k zásahu
předpínače, nechejte vyměnit vždy;
zabraňte vniknutí vody do navíječů:
fungují správně jen v případě, že do
nich nepronikne voda;
jakmile bezpečnostní pásy vykazují
stopy po opotřebení nebo natržení,
nechejte je vyměnit.
POZOR
74)Předpínač se dá použít jen jednou.
Jestliže dojde k aktivaci předpínače, je
nutno jej nechat vyměnit v autorizovaném
servisu Abarth.
75)V zájmu maximální bezpečnosti mějte
opěradlo ve vzpřímené poloze, opírejte se o
ně zády a mějte na paměti, že
bezpečnostní pás musí dobře přiléhat k
hrudi a k bokům. Bezpečnostními pásy se
připoutejte při každé jízdě na předních i
zadních sedadlech! Nezapnutím
bezpečnostních pásů se v případě nárazu
zvyšuje nebezpečí těžkého úrazu nebo
smrti.
76)Je přísně zakázáno demontovat
komponenty bezpečnostního pásu a
předpínače nebo do nich zasahovat. S
pásy smějí zacházet výhradně kvalifikovaní
a autorizovaní technici. Vyhledejte vždy
autorizovaný servis Abarth.
54AB0A0347C
55AB0A0348C
56AB0A0062C
65

77)Pokud byl bezpečnostní pás vystaven
silnému namáhání například v důsledku
dopravní nehody, je nutno jej vyměnit celý
včetně úchytů, upevňovacích šroubů
úchytů a předpínače. Na bezpečnostním
pásu sice nemusejí být na první pohled
patrné závady, ale nemusel by již být
funkční.
POZOR
14)Zásahy, při nichž vzniknou v oblasti
předpínače nárazy, vibrace či lokální ohřev
(více než 100 °C po dobu nanejvýš šest
hodin), jej mohou poškodit nebo aktivovat.
S případnou opravou těchto dílů se obraťte
na autorizovaný servis Abarth.
OCHRANNÉ
SYSTÉMY PRO DĚTI
BEZPEČNÁ PŘEPRAVA
DĚTÍ
78) 79) 80) 81) 91)Všechny osoby cestující ve vozidle, tzn.
včetně novorozenců a dětí, musejí
cestovat vsedě a být zajištěné
patřičnými zádržnými systémy, aby byly
co nejvíce ochráněny v případě nárazu.
Tento předpis je podle směrnice
2003/20/EU povinný ve všech
členských zemích Evropské unie.
Děti vysoké do 1,50 metru a do 12 let
věku musejí být chráněny vhodnými
zádržnými systémy a měly by cestovat
na zadních místech.
Statistiky nehod ukazují, že zadní
sedadla poskytují větší záruky pro
bezpečnost dětí.
Děti mají oproti dospělým větší a těžší
hlavu v poměru k tělu a nemají ještě
zcela vyvinuté svaly a kosti. Pro správné
zadržení při nárazu jsou proto potřeba
jiné zádržné systémy než bezpečnostní
pásy dospělých, aby se minimalizovalo
riziko poranění při nehodě, prudkém
zabrzdění či nenadálém manévru.
Děti musejí sedět v bezpečné a
pohodlné poloze. Pokud to dovolí
charakteristiky dětské sedačky,
doporučujeme vozit děti co nejdéle
(alespoň do3-4letvěku) v sedačce
montované proti směru jízdy, protožejsou v ní při nárazu více chráněny.
Nejvhodnější dětské zádržné zařízení je
nutno zvolit podle tělesné hmotnosti
a velikosti dítěte. Existují dětské
zádržné systémy různého typu, které se
dají ve vozidle upevnit bezpečnostními
pásy nebo úchyty ISOFIX/i-Size.
Doporučuje se zvolit nejvhodnější
dětský zádržný systém: z toho důvodu
si pečlivě pročtěte návod k použití a
údržbě dodávaný s dětskou sedačkou
a ověřte, zda je skutečně vhodná pro
vaše dítě.
V Evropě jsou charakteristiky zádržných
systémů upraveny předpisem
EHK-R44, kterým je stanoveno pět
hmotnostních skupin:
Skupina Skupiny hmotností
Skupina 0do 10 kg tělesné
hmotnosti
Skupina 0+do 13 kg tělesné
hmotnosti
Skupina 19-18 kg tělesné
hmotnosti
Skupina 215-25 kg tělesné
hmotnosti
Skupina 322-36 kg tělesné
hmotnosti
66
BEZPEČNOST

Všechna zádržná zařízení musejí být
opatřena štítkem s homologačními údaji
a kontrolní značkou. Štítek musí být k
sedačce pevně připevněn a nesmí se v
žádném případě odstranit.
V rámci řada doplňků Lineaccessori
Abarth jsou k dostání dětské sedačky
pro všechny hmotnostní skupiny.
Doporučujeme sedačku zakoupit z této
řady doplňků, protože jde o specificky
testované výrobky pro vozidla Abarth.

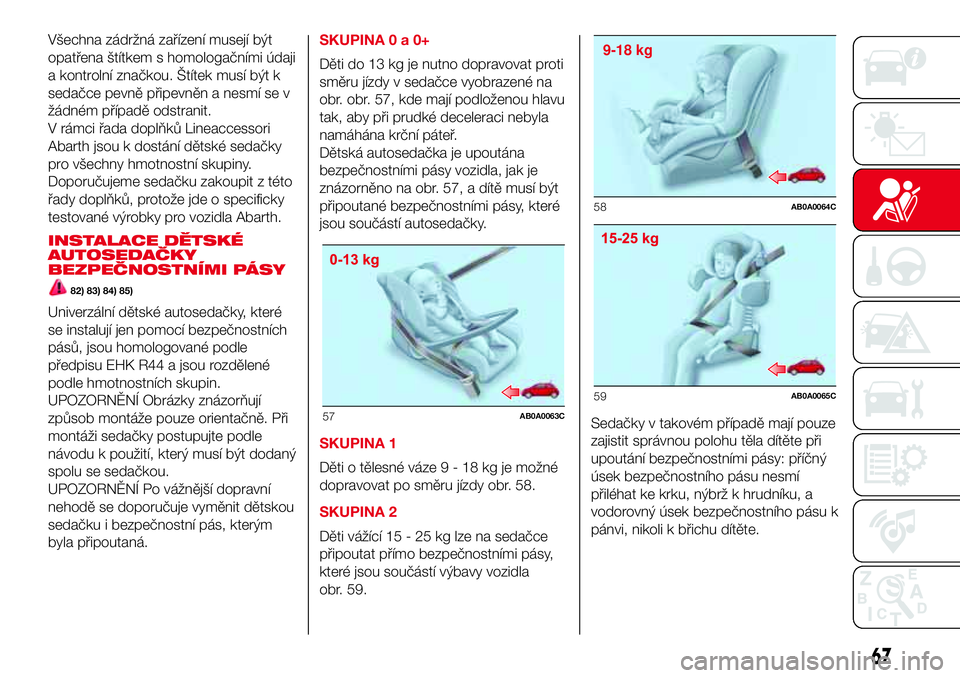

INSTALACE DĚTSKÉ
AUTOSEDAČKY
BEZPEČNOSTNÍMI PÁSY
82) 83) 84) 85)
Univerzální dětské autosedačky, které
se instalují jen pomocí bezpečnostních
pásů, jsou homologované podle
předpisu EHK R44 a jsou rozdělené
podle hmotnostních skupin.
UPOZORNĚNÍ Obrázky znázorňují
způsob montáže pouze orientačně. Při
montáži sedačky postupujte podle
návodu k použití, který musí být dodaný
spolu se sedačkou.
UPOZORNĚNÍ Po vážnější dopravní
nehodě se doporučuje vyměnit dětskou
sedačku i bezpečnostní pás, kterým
byla připoutaná.SKUPINA0a0+
Děti do 13 kg je nutno dopravovat proti
směru jízdy v sedačce vyobrazené na
obr. obr. 57, kde mají podloženou hlavu
tak, aby při prudké deceleraci nebyla
namáhána krční páteř.
Dětská autosedačka je upoutána
bezpečnostními pásy vozidla, jak je
znázorněno na obr. 57, a dítě musí být
připoutané bezpečnostními pásy, které
jsou součástí autosedačky.
SKUPINA 1
Děti o tělesné váze9-18kgjemožné
dopravovat po směru jízdy obr. 58.
SKUPINA 2
Děti vážící 15 - 25 kg lze na sedačce
připoutat přímo bezpečnostními pásy,
které jsou součástí výbavy vozidla
obr. 59.Sedačky v takovém případě mají pouze
zajistit správnou polohu těla dítěte při
upoutání bezpečnostními pásy: příčný
úsek bezpečnostního pásu nesmí
přiléhat ke krku, nýbrž k hrudníku, a
vodorovný úsek bezpečnostního pásu k
pánvi, nikoli k břichu dítěte.
57AB0A0063C
9-18 kg
58AB0A0064C
59AB0A0065C
67

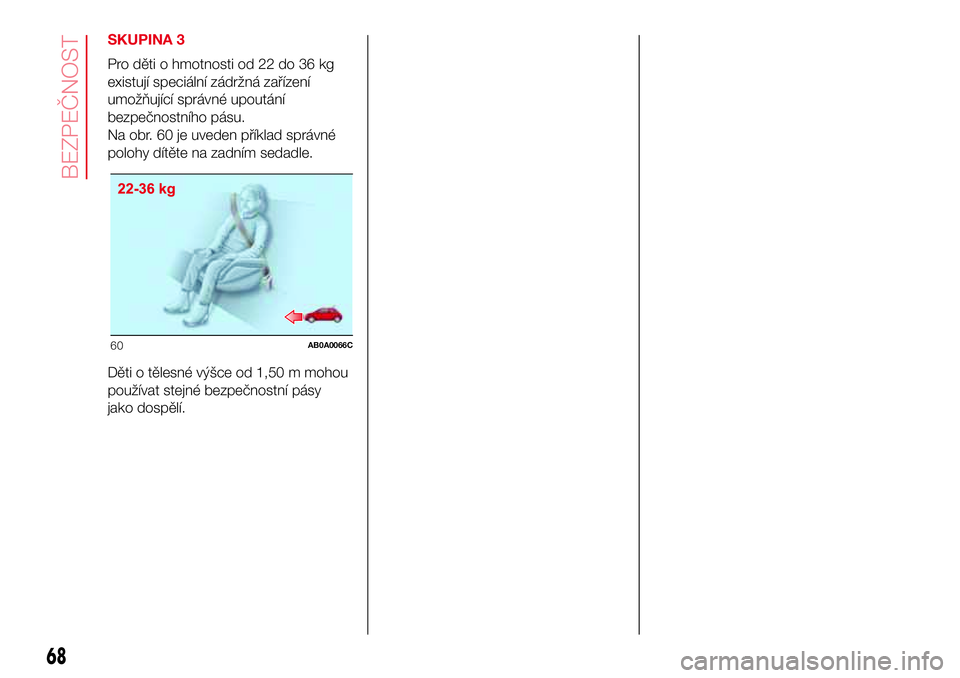

SKUPINA 3
Pro děti o hmotnosti od 22 do 36 kg
existují speciální zádržná zařízení
umožňující správné upoutání
bezpečnostního pásu.
Na obr. 60 je uveden příklad správné
polohy dítěte na zadním sedadle.
Děti o tělesné výšce od 1,50 m mohou
používat stejné bezpečnostní pásy
jako dospělí.
60AB0A0066C
68
BEZPEČNOST
