Abarth 500 2017 Návod k použití a údržbě (in Czech)

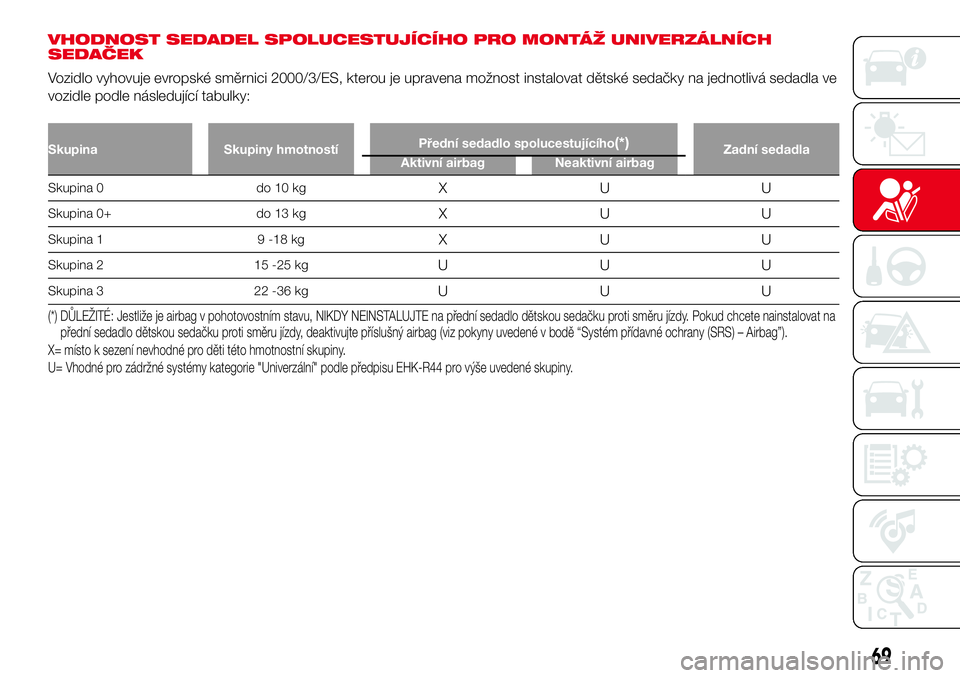

VHODNOST SEDADEL SPOLUCESTUJÍCÍHO PRO MONTÁŽ UNIVERZÁLNÍCH
SEDAČEK
Vozidlo vyhovuje evropské směrnici 2000/3/ES, kterou je upravena možnost instalovat dětské sedačky na jednotlivá sedadla ve
vozidle podle následující tabulky:
Skupina Skupiny hmotnostíPřední sedadlo spolucestujícího(*)Zadní sedadla
Aktivní airbag Neaktivní airbag
Skupina 0 do 10 kgXUU
Skupina 0+ do 13 kgXUU
Skupina 1 9 -18 kgXUU
Skupina 2 15 -25 kgUUU
Skupina 3 22 -36 kgUUU
(*) DŮLEŽITÉ: Jestliže je airbag v pohotovostním stavu, NIKDY NEINSTALUJTE na přední sedadlo dětskou sedačku proti směru jízdy. Pokud chcete nainstalovat na
přední sedadlo dětskou sedačku proti směru jízdy, deaktivujte příslušný airbag (viz pokyny uvedené v bodě “Systém přídavné ochrany (SRS) – Airbag”).
X= místo k sezení nevhodné pro děti této hmotnostní skupiny.
U= Vhodné pro zádržné systémy kategorie "Univerzální" podle předpisu EHK-R44 pro výše uvedené skupiny.
69

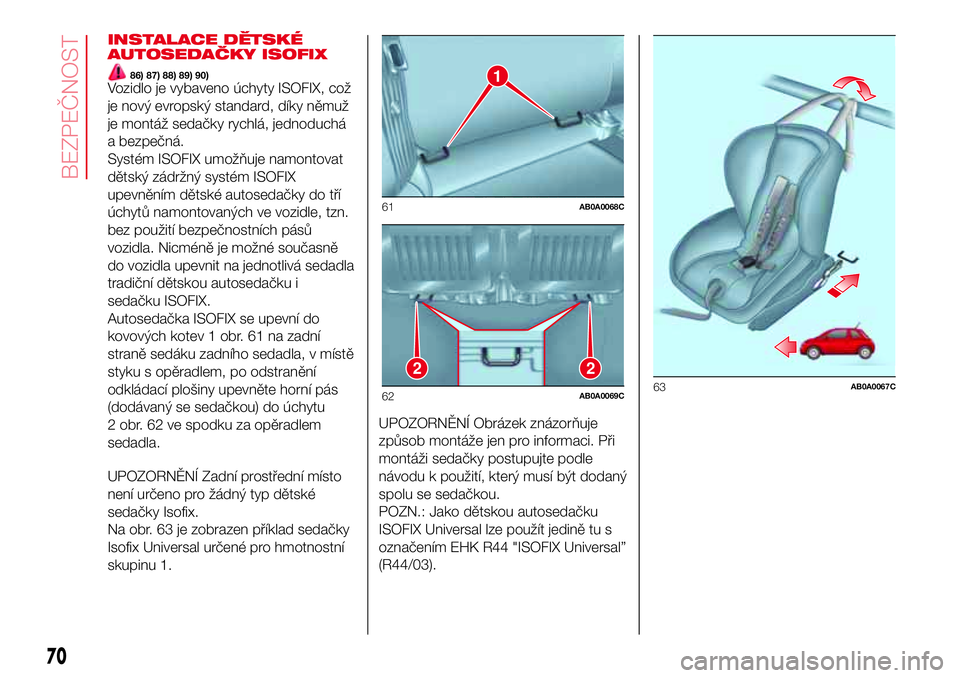

INSTALACE DĚTSKÉ
AUTOSEDAČKY ISOFIX
86) 87) 88) 89) 90)Vozidlo je vybaveno úchyty ISOFIX, což
je nový evropský standard, díky němuž
je montáž sedačky rychlá, jednoduchá
a bezpečná.
Systém ISOFIX umožňuje namontovat
dětský zádržný systém ISOFIX
upevněním dětské autosedačky do tří
úchytů namontovaných ve vozidle, tzn.
bez použití bezpečnostních pásů
vozidla. Nicméně je možné současně
do vozidla upevnit na jednotlivá sedadla
tradiční dětskou autosedačku i
sedačku ISOFIX.
Autosedačka ISOFIX se upevní do
kovových kotev 1 obr. 61 na zadní
straně sedáku zadního sedadla, v místě
styku s opěradlem, po odstranění
odkládací plošiny upevněte horní pás
(dodávaný se sedačkou) do úchytu
2 obr. 62 ve spodku za opěradlem
sedadla.
UPOZORNĚNÍ Zadní prostřední místo
není určeno pro žádný typ dětské
sedačky Isofix.
Na obr. 63 je zobrazen příklad sedačky
Isofix Universal určené pro hmotnostní
skupinu 1.UPOZORNĚNÍ Obrázek znázorňuje
způsob montáže jen pro informaci. Při
montáži sedačky postupujte podle
návodu k použití, který musí být dodaný
spolu se sedačkou.
POZN.: Jako dětskou autosedačku
ISOFIX Universal lze použít jedině tu s
označením EHK R44 "ISOFIX Universal”
(R44/03).1
61AB0A0068C
22
62AB0A0069C63AB0A0067C
70
BEZPEČNOST

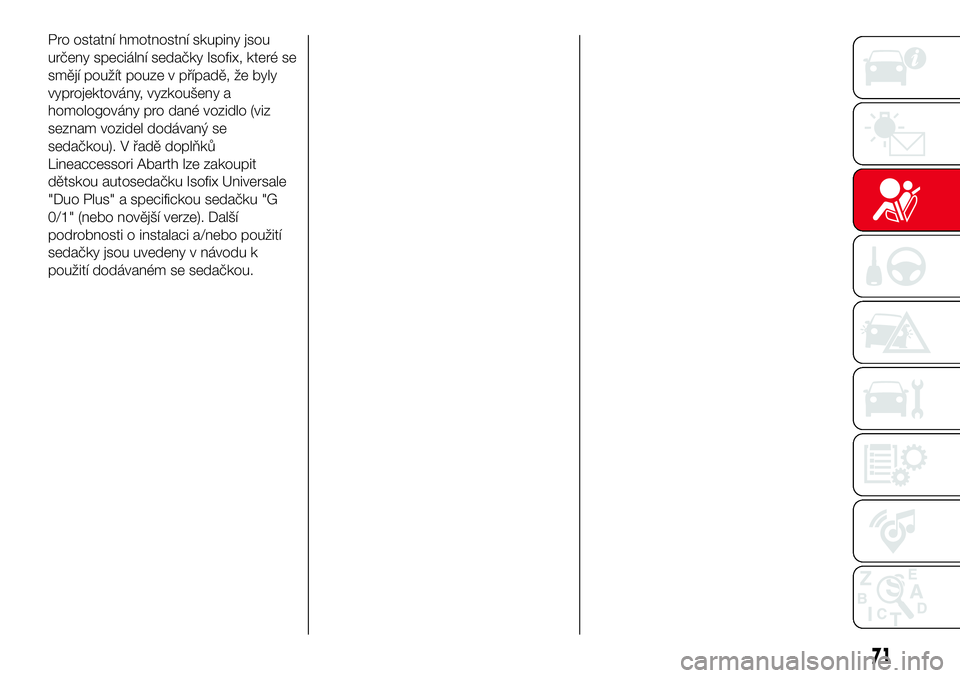

Pro ostatní hmotnostní skupiny jsou
určeny speciální sedačky Isofix, které se
smějí použít pouze v případě, že byly
vyprojektovány, vyzkoušeny a
homologovány pro dané vozidlo (viz
seznam vozidel dodávaný se
sedačkou). V řadě doplňků
Lineaccessori Abarth lze zakoupit
dětskou autosedačku Isofix Universale
"Duo Plus" a specifickou sedačku "G
0/1" (nebo novější verze). Další
podrobnosti o instalaci a/nebo použití
sedačky jsou uvedeny v návodu k
použití dodávaném se sedačkou.
71

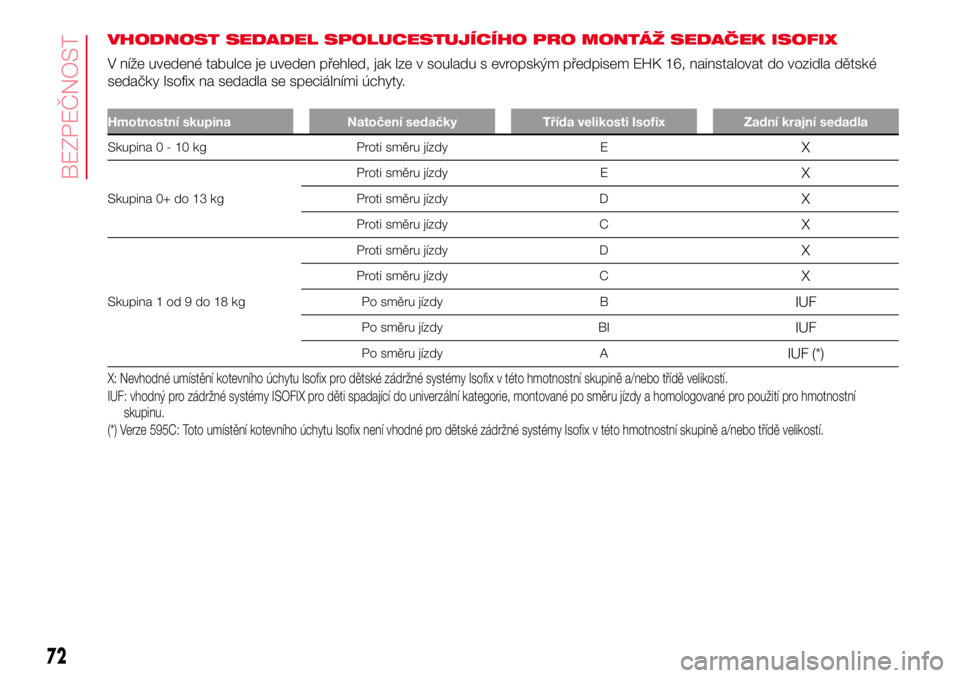

VHODNOST SEDADEL SPOLUCESTUJÍCÍHO PRO MONTÁŽ SEDAČEK ISOFIX
V níže uvedené tabulce je uveden přehled, jak lze v souladu s evropským předpisem EHK 16, nainstalovat do vozidla dětské
sedačky Isofix na sedadla se speciálními úchyty.
Hmotnostní skupina Natočení sedačky Třída velikosti Isofix Zadní krajní sedadla
Skupina0-10kg Protisměru jízdy EX
Skupina 0+ do 13 kgProti směru jízdy E
X
Proti směru jízdy DX
Proti směru jízdy CX
Skupina 1 od 9 do 18 kgProti směru jízdy D
X
Proti směru jízdy CX
Po směru jízdy BIUF
Po směru jízdy BIIUF
Po směru jízdy AIUF (*)
X: Nevhodné umístění kotevního úchytu Isofix pro dětské zádržné systémy Isofix v této hmotnostní skupině a/nebo třídě velikostí.
IUF: vhodný pro zádržné systémy ISOFIX pro děti spadající do univerzální kategorie, montované po směru jízdy a homologované pro použití pro hmotnostní
skupinu.
(*) Verze 595C: Toto umístění kotevního úchytu Isofix není vhodné pro dětské zádržné systémy Isofix v této hmotnostní skupině a/nebo třídě velikostí.
72
BEZPEČNOST

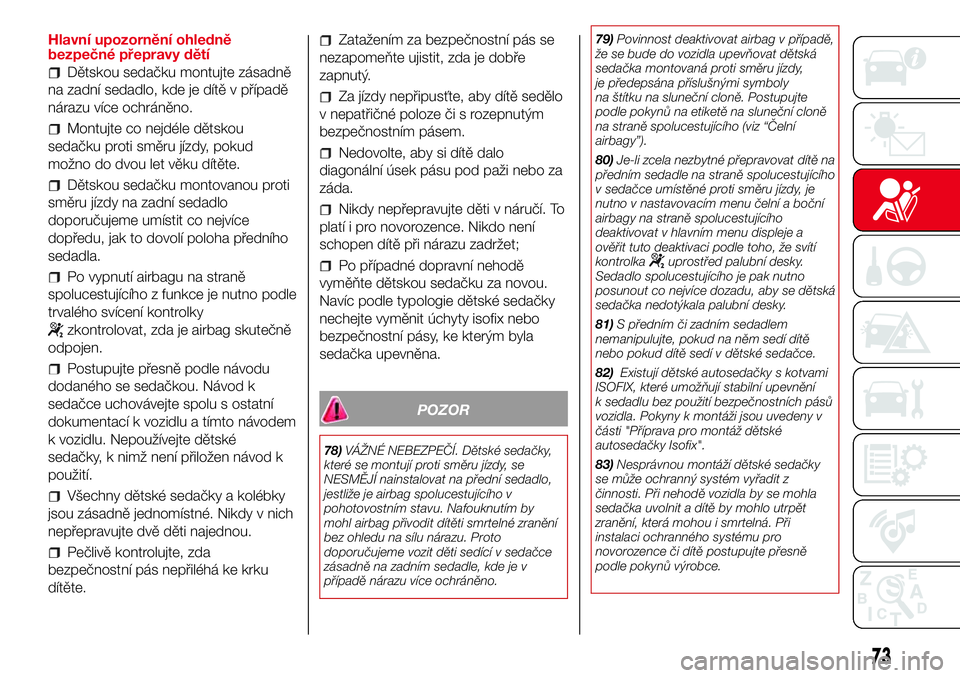

Hlavní upozornění ohledně
bezpečné přepravy dětí
Dětskou sedačku montujte zásadně
na zadní sedadlo, kde je dítě v případě
nárazu více ochráněno.
Montujte co nejdéle dětskou
sedačku proti směru jízdy, pokud
možno do dvou let věku dítěte.
Dětskou sedačku montovanou proti
směru jízdy na zadní sedadlo
doporučujeme umístit co nejvíce
dopředu, jak to dovolí poloha předního
sedadla.
Po vypnutí airbagu na straně
spolucestujícího z funkce je nutno podle
trvalého svícení kontrolky
zkontrolovat, zda je airbag skutečně
odpojen.
Postupujte přesně podle návodu
dodaného se sedačkou. Návod k
sedačce uchovávejte spolu s ostatní
dokumentací k vozidlu a tímto návodem
k vozidlu. Nepoužívejte dětské
sedačky, k nimž není přiložen návod k
použití.
Všechny dětské sedačky a kolébky
jsou zásadně jednomístné. Nikdy v nich
nepřepravujte dvě děti najednou.
Pečlivě kontrolujte, zda
bezpečnostní pás nepřiléhá ke krku
dítěte.
Zatažením za bezpečnostní pás se
nezapomeňte ujistit, zda je dobře
zapnutý.
Za jízdy nepřipusťte, aby dítě sedělo
v nepatřičné poloze či s rozepnutým
bezpečnostním pásem.
Nedovolte, aby si dítě dalo
diagonální úsek pásu pod paži nebo za
záda.
Nikdy nepřepravujte děti v náručí. To
platí i pro novorozence. Nikdo není
schopen dítě při nárazu zadržet;
Po případné dopravní nehodě
vyměňte dětskou sedačku za novou.
Navíc podle typologie dětské sedačky
nechejte vyměnit úchyty isofix nebo
bezpečnostní pásy, ke kterým byla
sedačka upevněna.
POZOR
78)VÁŽNÉ NEBEZPEČÍ. Dětské sedačky,
které se montují proti směru jízdy, se
NESMĚJÍ nainstalovat na přední sedadlo,
jestliže je airbag spolucestujícího v
pohotovostním stavu. Nafouknutím by
mohl airbag přivodit dítěti smrtelné zranění
bez ohledu na sílu nárazu. Proto
doporučujeme vozit děti sedící v sedačce
zásadně na zadním sedadle, kde je v
případě nárazu více ochráněno.79)Povinnost deaktivovat airbag v případě,
že se bude do vozidla upevňovat dětská
sedačka montovaná proti směru jízdy,
je předepsána příslušnými symboly
na štítku na sluneční cloně. Postupujte
podle pokynů na etiketě na sluneční cloně
na straně spolucestujícího (viz “Čelní
airbagy”).
80)Je-li zcela nezbytné přepravovat dítě na
předním sedadle na straně spolucestujícího
v sedačce umístěné proti směru jízdy, je
nutno v nastavovacím menu čelní a boční
airbagy na straně spolucestujícího
deaktivovat v hlavním menu displeje a
ověřit tuto deaktivaci podle toho, že svítí
kontrolka
uprostřed palubní desky.
Sedadlo spolucestujícího je pak nutno
posunout co nejvíce dozadu, aby se dětská
sedačka nedotýkala palubní desky.
81)S předním či zadním sedadlem
nemanipulujte, pokud na něm sedí dítě
nebo pokud dítě sedí v dětské sedačce.
82)Existují dětské autosedačky s kotvami
ISOFIX, které umožňují stabilní upevnění
k sedadlu bez použití bezpečnostních pásů
vozidla. Pokyny k montáži jsou uvedeny v
části "Příprava pro montáž dětské
autosedačky Isofix".
83)Nesprávnou montáží dětské sedačky
se může ochranný systém vyřadit z
činnosti. Při nehodě vozidla by se mohla
sedačka uvolnit a dítě by mohlo utrpět
zranění, která mohou i smrtelná. Při
instalaci ochranného systému pro
novorozence či dítě postupujte přesně
podle pokynů výrobce.
73

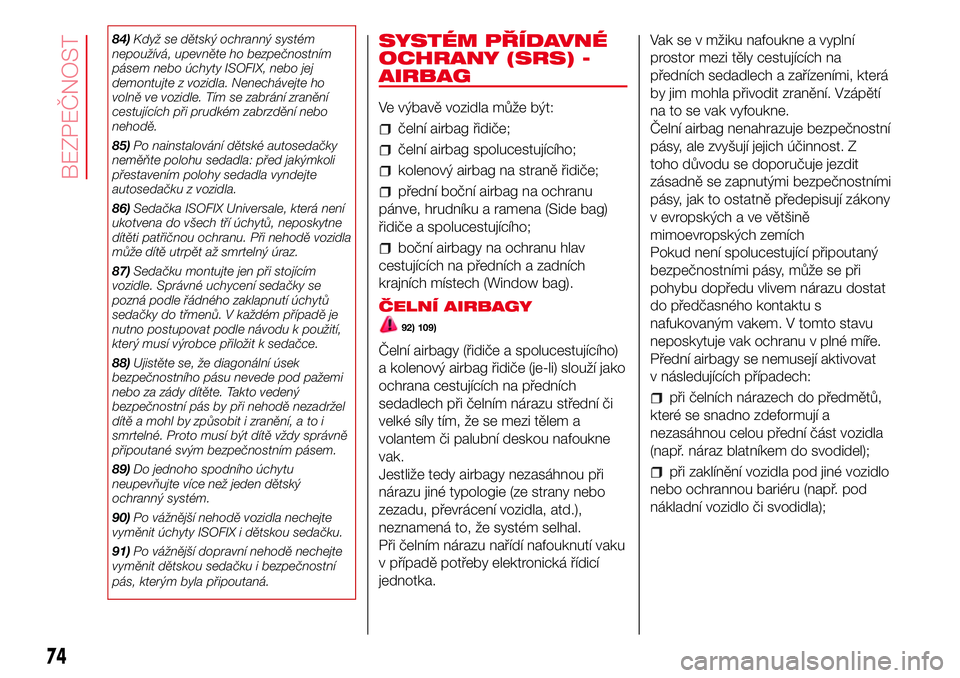

84)Když se dětský ochranný systém
nepoužívá, upevněte ho bezpečnostním
pásem nebo úchyty ISOFIX, nebo jej
demontujte z vozidla. Nenechávejte ho
volně ve vozidle. Tím se zabrání zranění
cestujících při prudkém zabrzdění nebo
nehodě.
85)Po nainstalování dětské autosedačky
neměňte polohu sedadla: před jakýmkoli
přestavením polohy sedadla vyndejte
autosedačku z vozidla.
86)Sedačka ISOFIX Universale, která není
ukotvena do všech tří úchytů, neposkytne
dítěti patřičnou ochranu. Při nehodě vozidla
může dítě utrpět až smrtelný úraz.
87)Sedačku montujte jen při stojícím
vozidle. Správné uchycení sedačky se
pozná podle řádného zaklapnutí úchytů
sedačky do třmenů. V každém případě je
nutno postupovat podle návodu k použití,
který musí výrobce přiložit k sedačce.
88)Ujistěte se, že diagonální úsek
bezpečnostního pásu nevede pod pažemi
nebo za zády dítěte. Takto vedený
bezpečnostní pás by při nehodě nezadržel
dítě a mohl by způsobit i zranění, a to i
smrtelné. Proto musí být dítě vždy správně
připoutané svým bezpečnostním pásem.
89)Do jednoho spodního úchytu
neupevňujte více než jeden dětský
ochranný systém.
90)Po vážnější nehodě vozidla nechejte
vyměnit úchyty ISOFIX i dětskou sedačku.
91)Po vážnější dopravní nehodě nechejte
vyměnit dětskou sedačku i bezpečnostní
pás, kterým byla připoutaná.SYSTÉM PŘÍDAVNÉ
OCHRANY (SRS) -
AIRBAG
Ve výbavě vozidla může být:
čelní airbag řidiče;
čelní airbag spolucestujícího;
kolenový airbag na straně řidiče;
přední boční airbag na ochranu
pánve, hrudníku a ramena (Side bag)
řidiče a spolucestujícího;
boční airbagy na ochranu hlav
cestujících na předních a zadních
krajních místech (Window bag).
ČELNÍ AIRBAGY
92) 109)
Čelní airbagy (řidiče a spolucestujícího)
a kolenový airbag řidiče (je-li) slouží jako
ochrana cestujících na předních
sedadlech při čelním nárazu střední či
velké síly tím, že se mezi tělem a
volantem či palubní deskou nafoukne
vak.
Jestliže tedy airbagy nezasáhnou při
nárazu jiné typologie (ze strany nebo
zezadu, převrácení vozidla, atd.),
neznamená to, že systém selhal.
Při čelním nárazu nařídí nafouknutí vaku
v případě potřeby elektronická řídicí
jednotka.Vak se v mžiku nafoukne a vyplní
prostor mezi těly cestujících na
předních sedadlech a zařízeními, která
by jim mohla přivodit zranění. Vzápětí
na to se vak vyfoukne.
Čelní airbag nenahrazuje bezpečnostní
pásy, ale zvyšují jejich účinnost. Z
toho důvodu se doporučuje jezdit
zásadně se zapnutými bezpečnostními
pásy, jak to ostatně předepisují zákony
v evropských a ve většině
mimoevropských zemích
Pokud není spolucestující připoutaný
bezpečnostními pásy, může se při
pohybu dopředu vlivem nárazu dostat
do předčasného kontaktu s
nafukovaným vakem. V tomto stavu
neposkytuje vak ochranu v plné míře.
Přední airbagy se nemusejí aktivovat
v následujících případech:
při čelních nárazech do předmětů,
které se snadno zdeformují a
nezasáhnou celou přední část vozidla
(např. náraz blatníkem do svodidel);
při zaklínění vozidla pod jiné vozidlo
nebo ochrannou bariéru (např. pod
nákladní vozidlo či svodidla);
74
BEZPEČNOST

Jestliže se airbagy v takovém případě
neaktivují, znamená to, že by
neposkytly žádnou ochranu navíc k
bezpečnostním pásům, takže by jejich
aktivace nebyla vhodná. Pokud se
tedy ve výše uvedených případech
airbagy nenafouknou, neznamená to,
že je systém vadný.

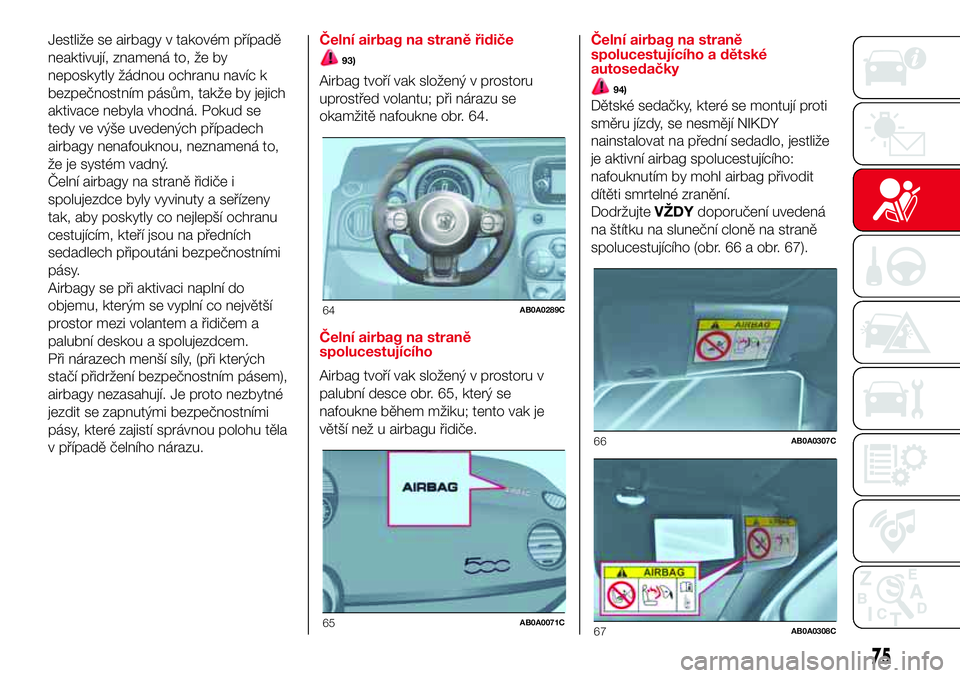

Čelní airbagy na straně řidiče i
spolujezdce byly vyvinuty a seřízeny
tak, aby poskytly co nejlepší ochranu
cestujícím, kteří jsou na předních
sedadlech připoutáni bezpečnostními
pásy.
Airbagy se při aktivaci naplní do
objemu, kterým se vyplní co největší
prostor mezi volantem a řidičem a
palubní deskou a spolujezdcem.
Při nárazech menší síly, (při kterých
stačí přidržení bezpečnostním pásem),
airbagy nezasahují. Je proto nezbytné
jezdit se zapnutými bezpečnostními
pásy, které zajistí správnou polohu těla
v případě čelního nárazu.Čelní airbag na straně řidiče
93)
Airbag tvoří vak složený v prostoru
uprostřed volantu; při nárazu se
okamžitě nafoukne obr. 64.
Čelní airbag na straně
spolucestujícího
Airbag tvoří vak složený v prostoru v
palubní desce obr. 65, který se
nafoukne během mžiku; tento vak je
větší než u airbagu řidiče.Čelní airbag na straně
spolucestujícího a dětské
autosedačky94)
Dětské sedačky, které se montují proti
směru jízdy, se nesmějí NIKDY
nainstalovat na přední sedadlo, jestliže
je aktivní airbag spolucestujícího:
nafouknutím by mohl airbag přivodit
dítěti smrtelné zranění.

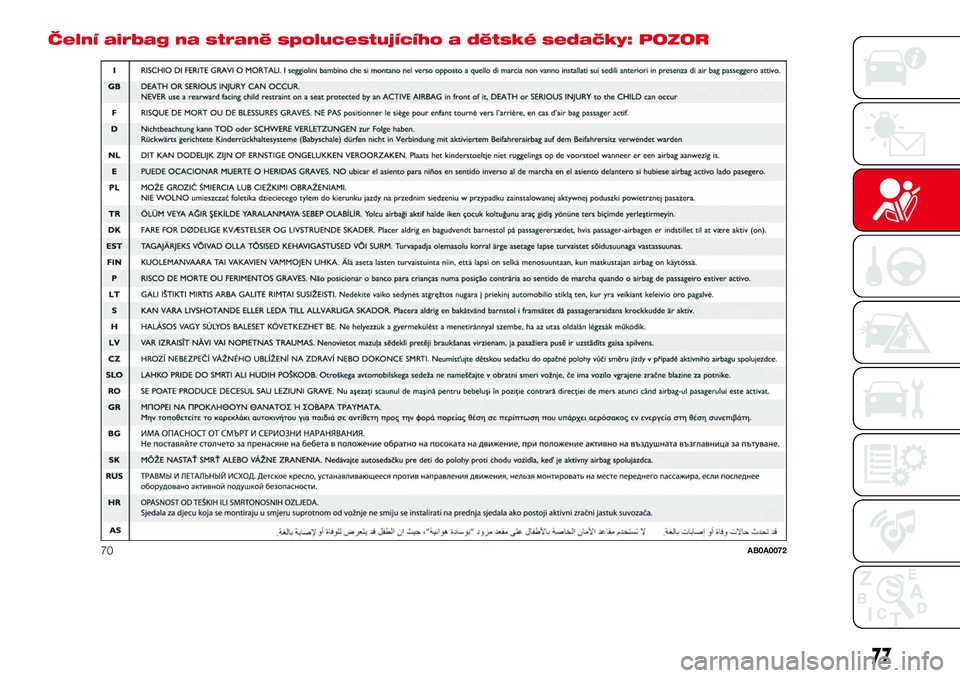

DodržujteVŽDYdoporučení uvedená
na štítku na sluneční cloně na straně
spolucestujícího (obr. 66 a obr. 67).
64AB0A0289C
65AB0A0071C
66AB0A0307C
67AB0A0308C
75

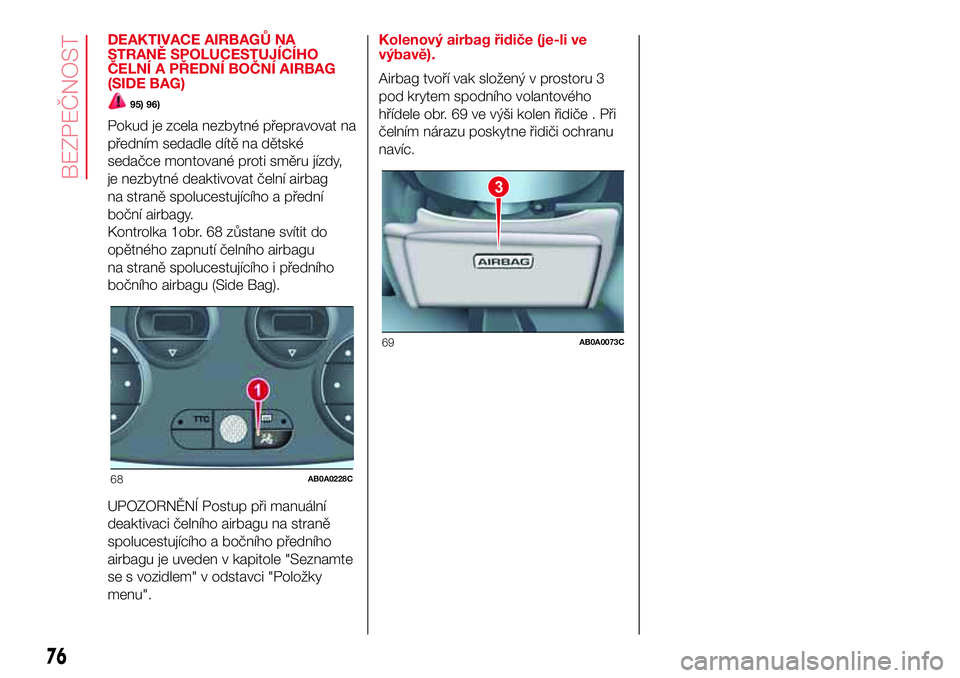

DEAKTIVACE AIRBAGŮ NA
STRANĚ SPOLUCESTUJÍCÍHO
ČELNÍ A PŘEDNÍ BOČNÍ AIRBAG
(SIDE BAG)
95) 96)
Pokud je zcela nezbytné přepravovat na
předním sedadle dítě na dětské
sedačce montované proti směru jízdy,
je nezbytné deaktivovat čelní airbag
na straně spolucestujícího a přední
boční airbagy.
Kontrolka 1obr. 68 zůstane svítit do
opětného zapnutí čelního airbagu
na straně spolucestujícího i předního
bočního airbagu (Side Bag).
UPOZORNĚNÍ Postup při manuální
deaktivaci čelního airbagu na straně
spolucestujícího a bočního předního
airbagu je uveden v kapitole "Seznamte
se s vozidlem" v odstavci "Položky
menu".Kolenový airbag řidiče (je-li ve
výbavě).
Airbag tvoří vak složený v prostoru 3
pod krytem spodního volantového
hřídele obr. 69 ve výši kolen řidiče . Při
čelním nárazu poskytne řidiči ochranu
navíc.
68AB0A0228C
3
69AB0A0073C
76
BEZPEČNOST

Čelní airbag na straně spolucestujícího a dětské sedačky: POZOR
70AB0A0072
77

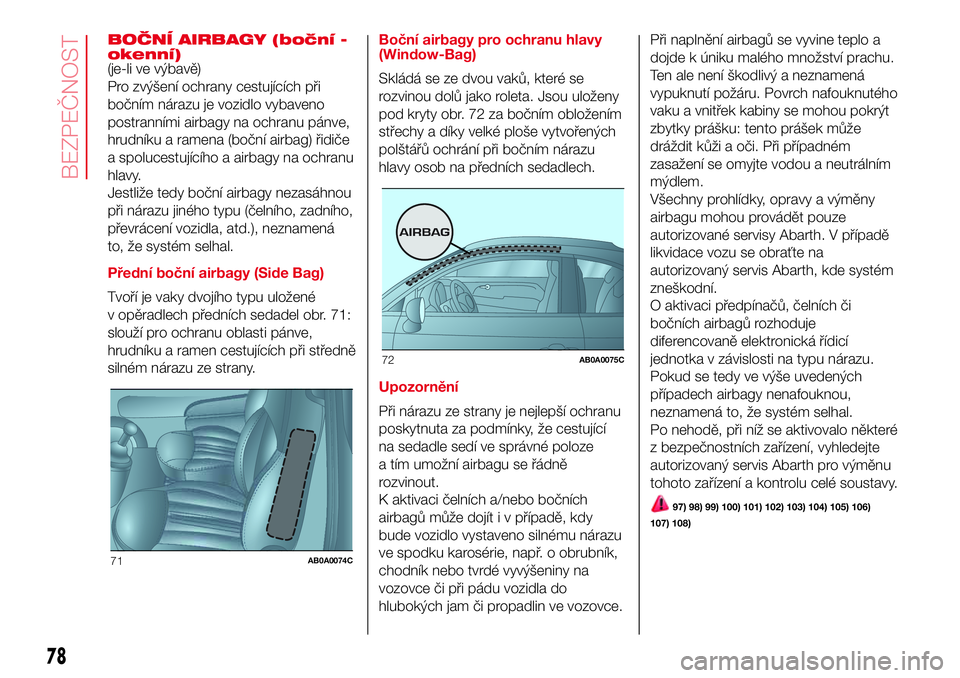

BOČNÍ AIRBAGY (boční -
okenní)
(je-li ve výbavě)
Pro zvýšení ochrany cestujících při
bočním nárazu je vozidlo vybaveno
postranními airbagy na ochranu pánve,
hrudníku a ramena (boční airbag) řidiče
a spolucestujícího a airbagy na ochranu
hlavy.
Jestliže tedy boční airbagy nezasáhnou
při nárazu jiného typu (čelního, zadního,
převrácení vozidla, atd.), neznamená
to, že systém selhal.
Přední boční airbagy (Side Bag)
Tvoří je vaky dvojího typu uložené
v opěradlech předních sedadel obr. 71:
slouží pro ochranu oblasti pánve,
hrudníku a ramen cestujících při středně
silném nárazu ze strany.Boční airbagy pro ochranu hlavy
(Window-Bag)
Skládá se ze dvou vaků, které se
rozvinou dolů jako roleta. Jsou uloženy
pod kryty obr. 72 za bočním obložením
střechy a díky velké ploše vytvořených
polštářů ochrání při bočním nárazu
hlavy osob na předních sedadlech.
Upozornění
Při nárazu ze strany je nejlepší ochranu
poskytnuta za podmínky, že cestující
na sedadle sedí ve správné poloze
a tím umožní airbagu se řádně
rozvinout.
K aktivaci čelních a/nebo bočních
airbagů může dojít i v případě, kdy
bude vozidlo vystaveno silnému nárazu
ve spodku karosérie, např. o obrubník,
chodník nebo tvrdé vyvýšeniny na
vozovce či při pádu vozidla do
hlubokých jam či propadlin ve vozovce.Při naplnění airbagů se vyvine teplo a
dojde k úniku malého množství prachu.
Ten ale není škodlivý a neznamená
vypuknutí požáru. Povrch nafouknutého
vaku a vnitřek kabiny se mohou pokrýt
zbytky prášku: tento prášek může
dráždit kůži a oči. Při případném
zasažení se omyjte vodou a neutrálním
mýdlem.
Všechny prohlídky, opravy a výměny
airbagu mohou provádět pouze
autorizované servisy Abarth. V případě
likvidace vozu se obraťte na
autorizovaný servis Abarth, kde systém
zneškodní.
O aktivaci předpínačů, čelních či
bočních airbagů rozhoduje
diferencovaně elektronická řídicí
jednotka v závislosti na typu nárazu.
Pokud se tedy ve výše uvedených
případech airbagy nenafouknou,
neznamená to, že systém selhal.
Po nehodě, při níž se aktivovalo některé
z bezpečnostních zařízení, vyhledejte
autorizovaný servis Abarth pro výměnu
tohoto zařízení a kontrolu celé soustavy.
97) 98) 99) 100) 101) 102) 103) 104) 105) 106)
107) 108)
71AB0A0074C
72AB0A0075C
78
BEZPEČNOST
