Abarth 500 2018 Betriebsanleitung (in German)

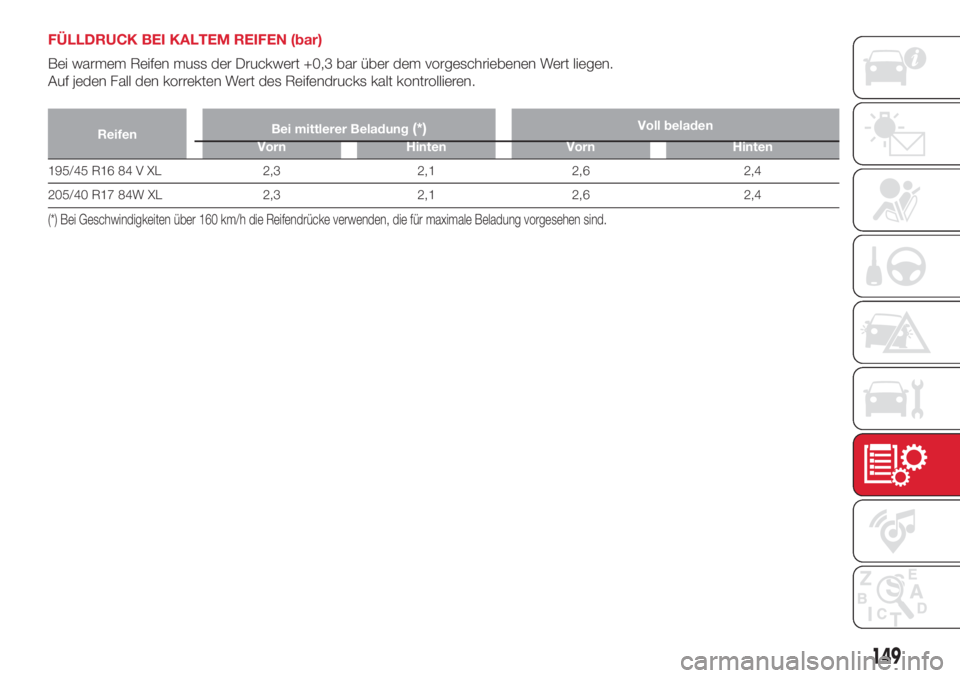

FÜLLDRUCK BEI KALTEM REIFEN (bar)
Bei warmem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen.
Auf jeden Fall den korrekten Wert des Reifendrucks kalt kontrollieren.
ReifenBei mittlerer Beladung(*)Voll beladen
Vorn Hinten Vorn Hinten
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84W XL 2,3 2,1 2,6 2,4
(*) Bei Geschwindigkeiten über 160 km/h die Reifendrücke verwenden, die für maximale Beladung vorgesehen sind.
149

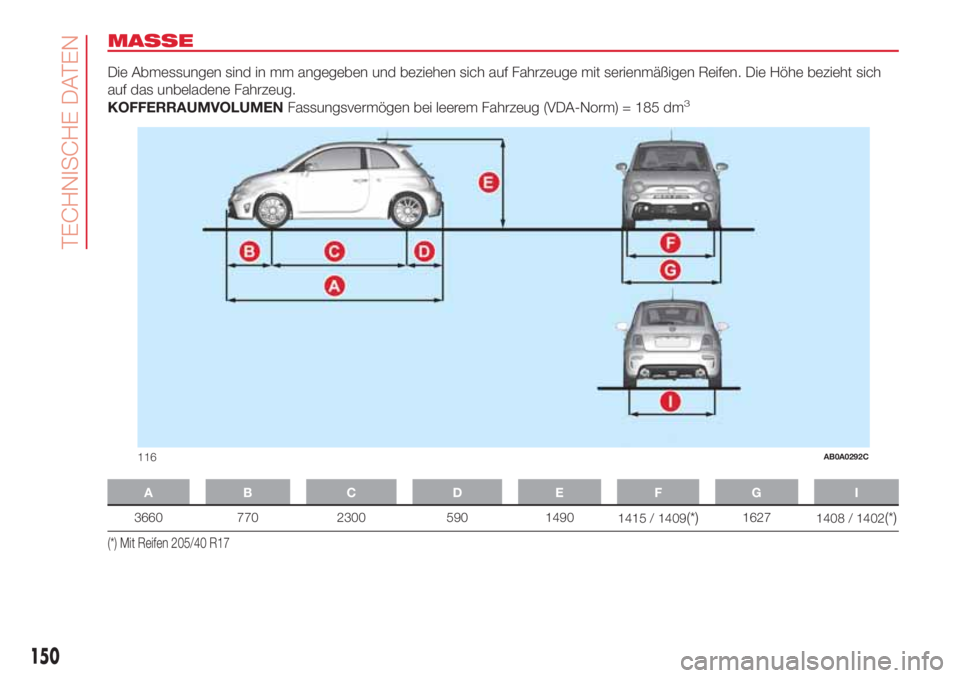

MASSE
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen. Die Höhe bezieht sich
auf das unbeladene Fahrzeug.
KOFFERRAUMVOLUMENFassungsvermögen bei leerem Fahrzeug (VDA-Norm) = 185 dm
3
AB C D EFG I
3660 770 2300 590 1490
1415 / 1409(*)1627
1408 / 1402(*)
(*) Mit Reifen 205/40 R17
116AB0A0292C
150
TECHNISCHE DATEN

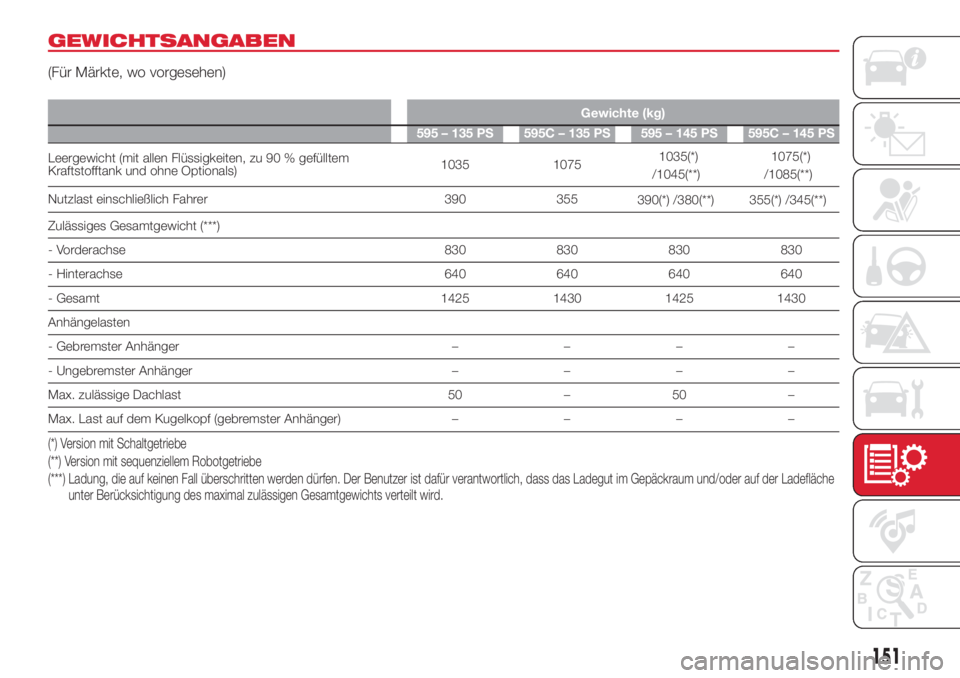

GEWICHTSANGABEN
(Für Märkte, wo vorgesehen)
Gewichte (kg)
595 – 135 PS 595C – 135 PS 595 – 145 PS 595C – 145 PS
Leergewicht (mit allen Flüssigkeiten, zu 90 % gefülltem
Kraftstofftank und ohne Optionals)1035 10751035(*)
/1045(**)1075(*)
/1085(**)
Nutzlast einschließlich Fahrer 390 355
390(*) /380(**)355(*) /345(**)
Zulässiges Gesamtgewicht(***)
- Vorderachse 830 830 830 830
- Hinterachse 640 640 640 640
- Gesamt 1425 1430 1425 1430
Anhängelasten
- Gebremster Anhänger––––
- Ungebremster Anhänger––––
Max. zulässige Dachlast 50 – 50 –
Max. Last auf dem Kugelkopf (gebremster Anhänger)––––
(*) Version mit Schaltgetriebe
(**) Version mit sequenziellem Robotgetriebe
(***) Ladung, die auf keinen Fall überschritten werden dürfen. Der Benutzer ist dafür verantwortlich, dass das Ladegut im Gepäckraum und/oder auf der Ladefläche
unter Berücksichtigung des maximal zulässigen Gesamtgewichts verteilt wird.
151

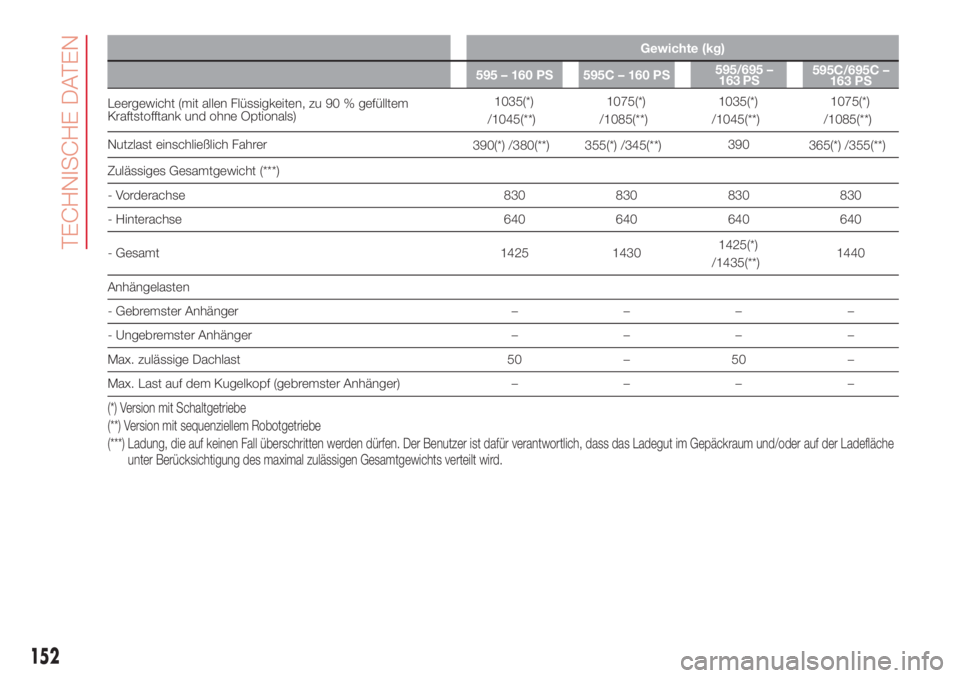

Gewichte (kg)
595 – 160 PS 595C – 160 PS595C/695C –
163 PS
Leergewicht (mit allen Flüssigkeiten, zu 90 % gefülltem
Kraftstofftank und ohne Optionals)1035(*)
/1045(**)1075(*)
/1085(**)1035(*)
/1045(**)1075(*)
/1085(**)
Nutzlast einschließlich Fahrer
390(*) /380(**)355(*) /345(**)390
365(*) /355(**)
Zulässiges Gesamtgewicht(***)
- Vorderachse 830 830 830 830
- Hinterachse 640 640 640 640
- Gesamt 1425 14301425
(*)
/1435(**)1440
Anhängelasten
- Gebremster Anhänger––––
- Ungebremster Anhänger––––
Max. zulässige Dachlast 50 – 50 –
Max. Last auf dem Kugelkopf (gebremster Anhänger)––––
(*) Version mit Schaltgetriebe
(**) Version mit sequenziellem Robotgetriebe
(***) Ladung, die auf keinen Fall überschritten werden dürfen. Der Benutzer ist dafür verantwortlich, dass das Ladegut im Gepäckraum und/oder auf der Ladefläche
unter Berücksichtigung des maximal zulässigen Gesamtgewichts verteilt wird.
152

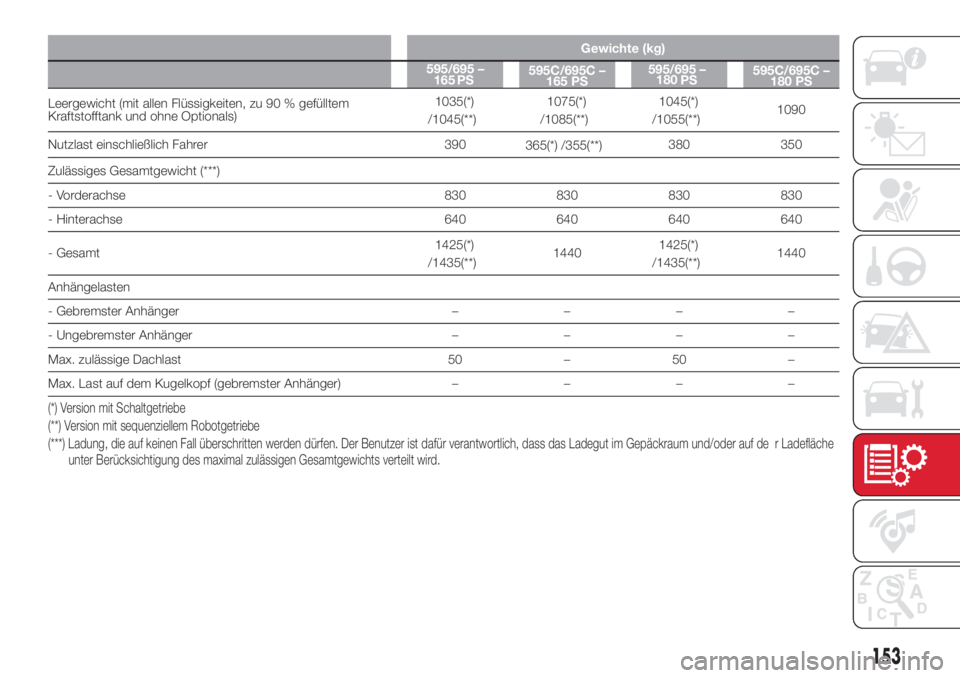

TECHNISCHE DATEN
163



PS 595/695 –

Gewichte (kg)
595/695 –
165PS595C/695C –
165 PS595/695 –
180
PS595C/695C –
180 PS
Leergewicht (mit allen Flüssigkeiten, zu 90 % gefülltem
Kraftstofftank und ohne Optionals)1035(*)
/1045(**)1075(*)
/1085(**)1045(*)
/1055(**)1090
Nutzlast einschließlich Fahrer 390
365
(*) /355(**)380 350
Zulässiges Gesamtgewicht
(***)
- Vorderachse 830 830 830 830
- Hinterachse 640 640 640 640
- Gesamt1425
(*)
/1435(**)14401425(*)
/1435(**)1440
Anhängelasten
- Gebremster Anhänger––––
- Ungebremster Anhänger––––
Max. zulässige Dachlast 50 – 50 –
Max. Last auf dem Kugelkopf (gebremster Anhänger)––––
(*) Version mit Schaltgetriebe
(**) Version mit sequenziellem Robotgetriebe
(***) Ladung, die auf keinen Fall überschritten werden dürfen. Der Benutzer ist dafür verantwortlich, dass das Ladegut im Gepäckraum und/oder auf der Ladefläche
unter Berücksichtigung des maximal zulässigen Gesamtgewichts verteilt wird.
153

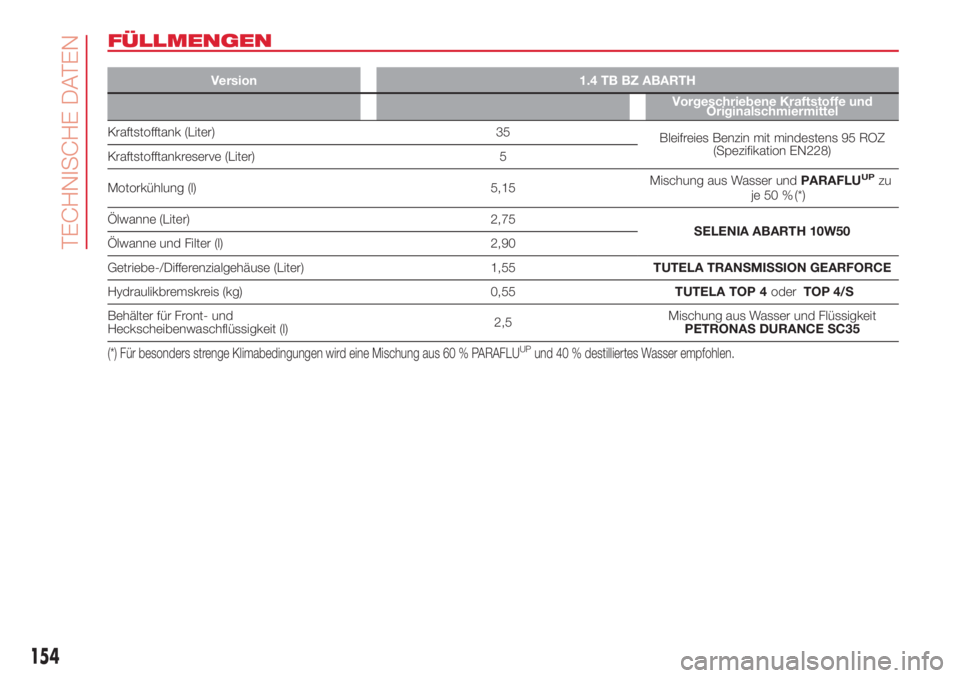

FÜLLMENGEN
Version 1.4 TB BZ ABARTH
Vorgeschriebene Kraftstoffe und
Originalschmiermittel
Kraftstofftank (Liter) 35
Bleifreies Benzin mit mindestens 95 ROZ
(Spezifikation EN228)
Kraftstofftankreserve (Liter) 5
Motorkühlung (l) 5,15Mischung aus Wasser undPARAFLU
UPzu
je 50 % (*)
Ölwanne (Liter) 2,75
SELENIA ABARTH 10W50
Ölwanne und Filter (l) 2,90
Getriebe-/Differenzialgehäuse (Liter) 1,55TUTELA TRANSMISSION GEARFORCE
Hydraulikbremskreis (kg) 0,55TUTELA TOP 4
oderTOP 4/S
Behälter für Front- und
Heckscheibenwaschflüssigkeit (l)2,5Mischung aus Wasser und Flüssigkeit
PETRONAS DURANCE SC35
(*) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % destilliertes Wasser empfohlen.
154
TECHNISCHE DATEN

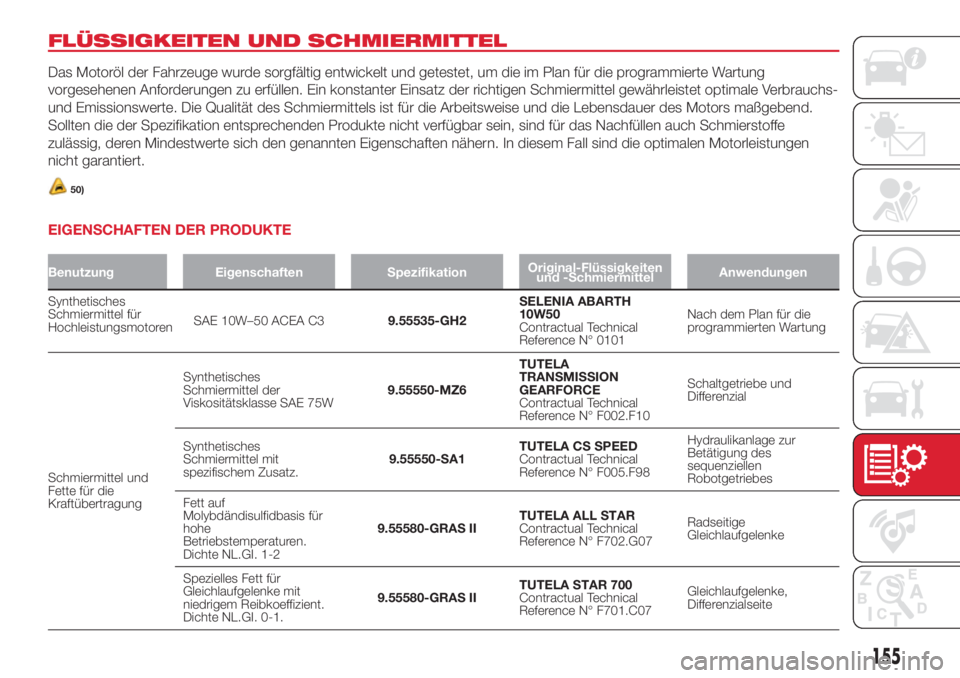

FLÜSSIGKEITEN UND SCHMIERMITTEL
Das Motoröl der Fahrzeuge wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte Wartung
vorgesehenen Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel gewährleistet optimale Verbrauchs-
und Emissionswerte. Die Qualität des Schmiermittels ist für die Arbeitsweise und die Lebensdauer des Motors maßgebend.
Sollten die der Spezifikation entsprechenden Produkte nicht verfügbar sein, sind für das Nachfüllen auch Schmierstoffe
zulässig, deren Mindestwerte sich den genannten Eigenschaften nähern. In diesem Fall sind die optimalen Motorleistungen
nicht garantiert.
50)
EIGENSCHAFTEN DER PRODUKTE
Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelAnwendungen
Synthetisches
Schmiermittel für
HochleistungsmotorenSAE 10W–50 ACEA C39.55535-GH2SELENIA ABARTH
10W50
Contractual Technical
Reference N° 0101Nach dem Plan für die
programmierten Wartung
Schmiermittel und
Fette für die
KraftübertragungSynthetisches
Schmiermittel der
Viskositätsklasse SAE 75W9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Schaltgetriebe und
Differenzial
Synthetisches
Schmiermittel mit
spezifischem Zusatz.9.55550-SA1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Hydraulikanlage zur
Betätigung des
sequenziellen
Robotgetriebes
Fett auf
Molybdändisulfidbasis für
hohe
Betriebstemperaturen.
Dichte NL.GI. 1-29.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Radseitige
Gleichlaufgelenke
Spezielles Fett für
Gleichlaufgelenke mit
niedrigem Reibkoeffizient.
Dichte NL.GI. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Gleichlaufgelenke,
Differenzialseite
155

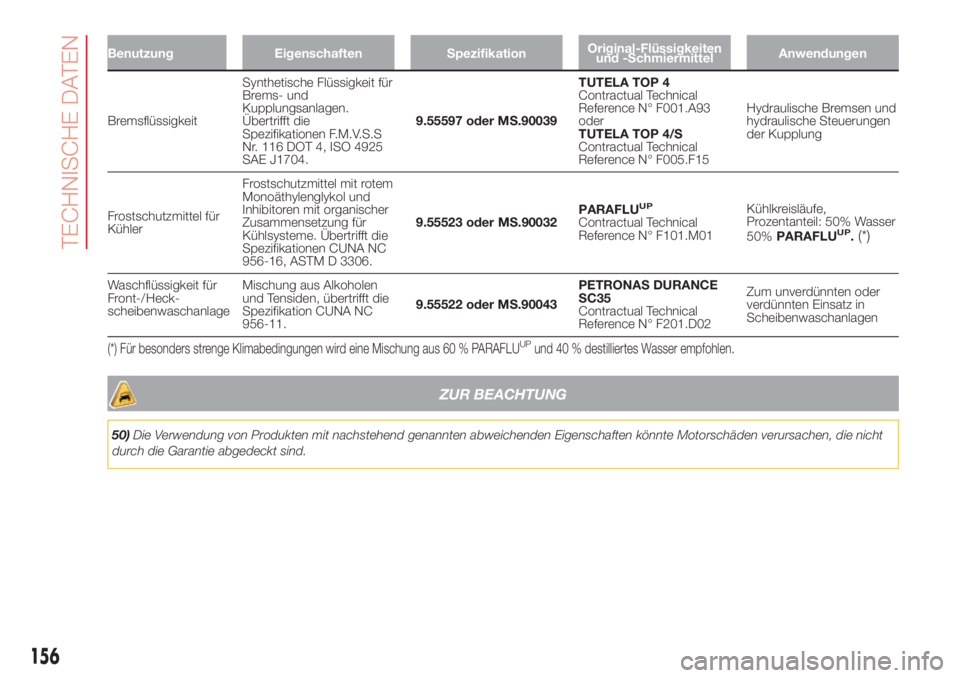

Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelAnwendungen
BremsflüssigkeitSynthetische Flüssigkeit für
Brems- und
Kupplungsanlagen.
Übertrifft die
Spezifikationen F.M.V.S.S
Nr. 116 DOT 4, ISO 4925
SAE J1704.9.55597 oder MS.90039TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
oder
TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hydraulische Bremsen und
hydraulische Steuerungen
der Kupplung
Frostschutzmittel für
KühlerFrostschutzmittel mit rotem
Monoäthylenglykol und
Inhibitoren mit organischer
Zusammensetzung für
Kühlsysteme. Übertrifft die
Spezifikationen CUNA NC
956-16, ASTM D 3306.9.55523 oder MS.90032PARAFLU
UP
Contractual Technical
Reference N° F101.M01Kühlkreisläufe,
Prozentanteil: 50% Wasser
50%PARAFLUUP.(*)
Waschflüssigkeit für
Front-/
scheibenwaschanlageMischung aus Alkoholen
und Tensiden, übertrifft die
Spezifikation CUNA NC
956-11.9.55522 oder MS.90043PETRONAS DURANCE
SC35
Contractual Technical
Reference N° F201.D02Zum unverdünnten oder
verdünnten Einsatz in
Scheibenwaschanlagen
(*) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % destilliertes Wasser empfohlen.
ZUR BEACHTUNG
50)Die Verwendung von Produkten mit nachstehend genannten abweichenden Eigenschaften könnte Motorschäden verursachen, die nicht
durch die Garantie abgedeckt sind.
156
TECHNISCHE DATEN
Heck-

FAHRLEISTUNGEN
Version Beschleunigung 0-100 km/h (s) Höchstgeschwindigkeit (km/h)
1.4 TB BZ ABARTH 135PS(*)7,9 205
1.4 TB BZ ABARTH 145PS
7,8
(**)/8(***)210
1.4 TB BZ ABARTH 160PS
7,3
(**)/7,4(***)216
1.4 TB BZ ABARTH 163 PS
(*) (****)7,3(**)/7,4(***)218
1.4 TB BZ ABARTH 165PS
(****)7,3(**)/7,4(***)218
1.4 TB BZ ABARTH 180PS
(****)6,7(**)/6,9(***)225
(*) Für Märkte, wo vorgesehen
(**) Version mit Schaltgetriebe
(***) Version mit sequenziellem Robotgetriebe
(****) Werte, die mit bleifreiem Benzin mit 98 ROZ erreicht wurden
157

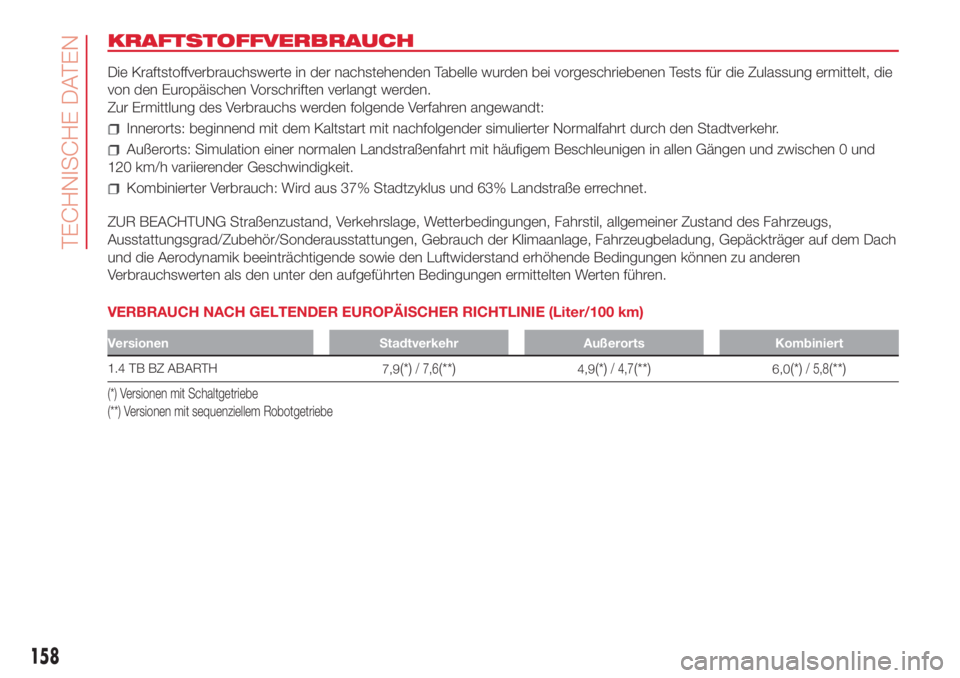

KRAFTSTOFFVERBRAUCH
Die Kraftstoffverbrauchswerte in der nachstehenden Tabelle wurden bei vorgeschriebenen Tests für die Zulassung ermittelt, die
von den Europäischen Vorschriften verlangt werden.
Zur Ermittlung des Verbrauchs werden folgende Verfahren angewandt:
Innerorts: beginnend mit dem Kaltstart mit nachfolgender simulierter Normalfahrt durch den Stadtverkehr.
Außerorts: Simulation einer normalen Landstraßenfahrt mit häufigem Beschleunigen in allen Gängen und zwischen 0 und
120 km/h variierender Geschwindigkeit.
Kombinierter Verbrauch: Wird aus 37% Stadtzyklus und 63% Landstraße errechnet.
ZUR BEACHTUNG Straßenzustand, Verkehrslage, Wetterbedingungen, Fahrstil, allgemeiner Zustand des Fahrzeugs,
Ausstattungsgrad/Zubehör/Sonderausstattungen, Gebrauch der Klimaanlage, Fahrzeugbeladung, Gepäckträger auf dem Dach
und die Aerodynamik beeinträchtigende sowie den Luftwiderstand erhöhende Bedingungen können zu anderen
Verbrauchswerten als den unter den aufgeführten Bedingungen ermittelten Werten führen.
VERBRAUCH NACH GELTENDER EUROPÄISCHER RICHTLINIE (Liter/100 km)
Versionen Stadtverkehr Außerorts Kombiniert
1.4 TB BZ ABARTH
7,9(*)/ 7,6(**)4,9(*)/ 4,7(**)6,0(*)/ 5,8(**)
(*) Versionen mit Schaltgetriebe
(**) Versionen mit sequenziellem Robotgetriebe
158
