82)Er zijn kinderzitjes met ISOFIX-
bevestigingen beschikbaar, waarmee het
zitje veilig met de stoel verankerd kan
worden zonder de veiligheidsgordels van
de auto te gebruiken. Zie de paragraaf
"Een ISOFIX-kinderzitje monteren" voor
montage-instructies.
83)Onjuiste montage van het kinderzitje
kan ertoe leiden dat het
beschermingssysteem inefficiënt wordt. Bij
een ongeval kan het kinderzitje loskomen
en kan het kind zelfs dodelijk gewond
raken. Houd u, bij het monteren van
kinderzitjes voor pasgeborenen of kinderen,
strikt aan de aanwijzingen van de
Fabrikant.
84)Wanneer het kinderzitje niet in gebruik
is, zet het dan vast met de
veiligheidsgordel of met de ISOFIX-
verankeringen, of verwijder het uit het
voertuig. Laat het kinderzitje niet los in het
interieur liggen. Zo kan het in geval van
abrupt remmen of een ongeval geen letsel
bij de inzittenden veroorzaken.
85)Verplaats de stoel niet als er een
kinderzitje is geplaatst: verwijder altijd eerst
het kinderzitje alvorens de stoel anders in
te stellen.
86)Als een universeel ISOFIX-kinderzitje
niet aan alle drie de verankeringspunten is
vastgemaakt, zal het kinderzitje het kind
niet goed kunnen beschermen. In geval
van een ongeval zou het kind ernstig
gewond kunnen raken of zelfs kunnen
overlijden.87)Monteer het kinderzitje alleen bij
stilstaande auto. Het kinderzitje is op de
juiste wijze aan de beugels bevestigd
als de vergrendeling hoorbaar vastklikt. De
instructies voor montage, demontage en
plaatsing moeten in elk geval worden
opgevolgd. De fabrikant van het kinderzitje
is verplicht deze instructies bij het
kinderzitje te leveren.
88)Zorg er altijd voor dat het borstgedeelte
van de veiligheidsgordel niet onder de
armen door of achter de rug van het kind
langs loopt. Bij een ongeval zal de
veiligheidsgordel het kind niet vast kunnen
houden, met het risico van zelfs dodelijk
letsel. Daarom moet het kind de
veiligheidsgordel altijd correct omleggen.
89)Gebruik één onderste verankeringspunt
niet voor de installatie van meer dan één
kinderzitje.AANVULLEND
VEILIGHEIDS-
SYSTEEM (SRS) –
AIRBAGS
Het voertuig kan uitgerust zijn met:
frontairbag bestuurderszijde;
frontairbag passagierszijde;
knie-airbag bestuurderszijde;
airbags aan passagiers- en
bestuurderszijde ter bescherming van
bekken, borst en schouders (zijairbags);
zijairbags ter bescherming van het
hoofd van passagiers op de voorstoel
en op de achterbank (gordijnairbag).
FRONTAIRBAGS
90) 107)
De frontairbags voor bestuurder/
passagier en de knie-airbag voor de
bestuurder (indien aanwezig)
beschermen de inzittenden op de
voorstoelen in geval van
middelzware/zware frontale botsingen,
door de airbag tussen de inzittende
en het stuurwiel of het dashboard op te
blazen.
Als de airbags niet worden opgeblazen
bij andere soorten botsingen (botsingen
opzij, achterop, over de kop slaan
enz.), wijst dit niet op een storing van
het systeem.
79

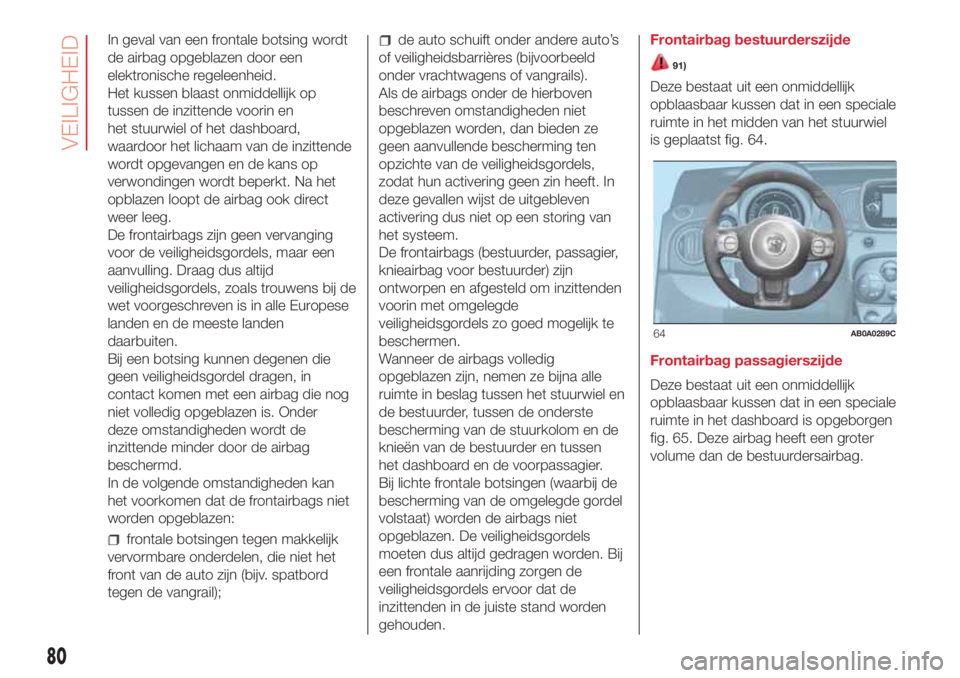

In geval van een frontale botsing wordt
de airbag opgeblazen door een
elektronische regeleenheid.
Het kussen blaast onmiddellijk op
tussen de inzittende voorin en
het stuurwiel of het dashboard,
waardoor het lichaam van de inzittende
wordt opgevangen en de kans op
verwondingen wordt beperkt. Na het
opblazen loopt de airbag ook direct
weer leeg.
De frontairbags zijn geen vervanging
voor de veiligheidsgordels, maar een
aanvulling. Draag dus altijd
veiligheidsgordels, zoals trouwens bij de
wet voorgeschreven is in alle Europese
landen en de meeste landen
daarbuiten.
Bij een botsing kunnen degenen die
geen veiligheidsgordel dragen, in
contact komen met een airbag die nog
niet volledig opgeblazen is. Onder
deze omstandigheden wordt de
inzittende minder door de airbag
beschermd.
In de volgende omstandigheden kan
het voorkomen dat de frontairbags niet
worden opgeblazen:
frontale botsingen tegen makkelijk
vervormbare onderdelen, die niet het
front van de auto zijn (bijv. spatbord
tegen de vangrail);
de auto schuift onder andere auto’s
of veiligheidsbarrières (bijvoorbeeld
onder vrachtwagens of vangrails).
Als de airbags onder de hierboven
beschreven omstandigheden niet
opgeblazen worden, dan bieden ze
geen aanvullende bescherming ten
opzichte van de veiligheidsgordels,
zodat hun activering geen zin heeft. In
deze gevallen wijst de uitgebleven
activering dus niet op een storing van
het systeem.
De frontairbags (bestuurder, passagier,
knieairbag voor bestuurder) zijn
ontworpen en afgesteld om inzittenden
voorin met omgelegde
veiligheidsgordels zo goed mogelijk te
beschermen.
Wanneer de airbags volledig
opgeblazen zijn, nemen ze bijna alle
ruimte in beslag tussen het stuurwiel en
de bestuurder, tussen de onderste
bescherming van de stuurkolom en de
knieën van de bestuurder en tussen
het dashboard en de voorpassagier.
Bij lichte frontale botsingen (waarbij de
bescherming van de omgelegde gordel
volstaat) worden de airbags niet
opgeblazen. De veiligheidsgordels
moeten dus altijd gedragen worden. Bij
een frontale aanrijding zorgen de
veiligheidsgordels ervoor dat de
inzittenden in de juiste stand worden
gehouden.Frontairbag bestuurderszijde
91)
Deze bestaat uit een onmiddellijk
opblaasbaar kussen dat in een speciale
ruimte in het midden van het stuurwiel
is geplaatst fig. 64.
Frontairbag passagierszijde
Deze bestaat uit een onmiddellijk
opblaasbaar kussen dat in een speciale
ruimte in het dashboard is opgeborgen
fig. 65. Deze airbag heeft een groter
volume dan de bestuurdersairbag.
64AB0A0289C
80
VEILIGHEID

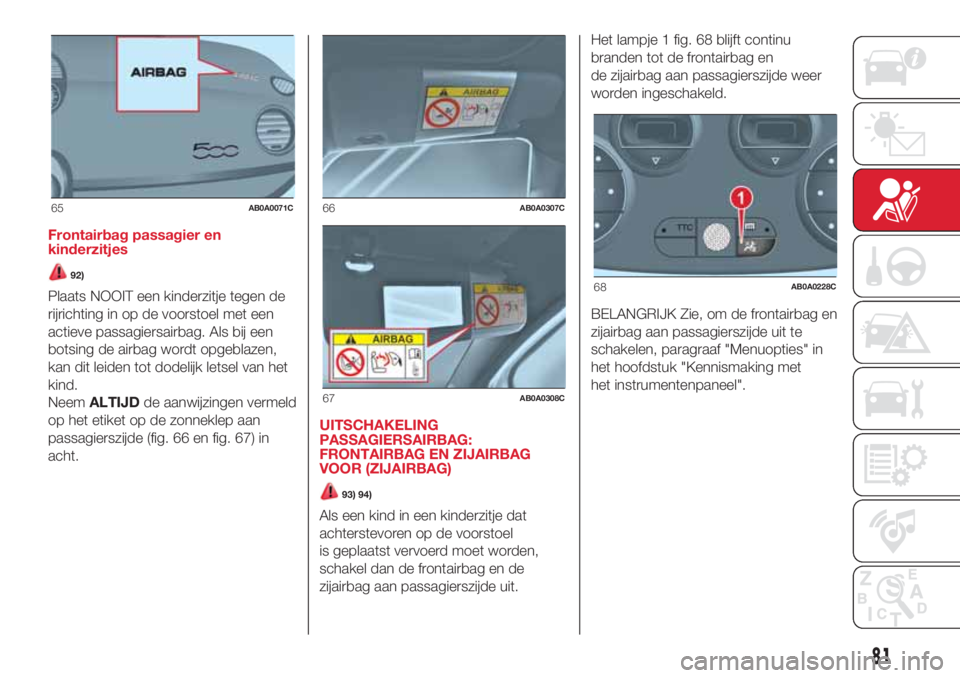

Frontairbag passagier en
kinderzitjes
92)
Plaats NOOIT een kinderzitje tegen de
rijrichting in op de voorstoel met een
actieve passagiersairbag. Als bij een
botsing de airbag wordt opgeblazen,
kan dit leiden tot dodelijk letsel van het
kind.
NeemALTIJDde aanwijzingen vermeld
op het etiket op de zonneklep aan
passagierszijde (fig. 66 en fig. 67) in
acht.UITSCHAKELING
PASSAGIERSAIRBAG:
FRONTAIRBAG EN ZIJAIRBAG
VOOR (ZIJAIRBAG)
93) 94)
Als een kind in een kinderzitje dat
achterstevoren op de voorstoel
is geplaatst vervoerd moet worden,
schakel dan de frontairbag en de
zijairbag aan passagierszijde uit.Het lampje 1 fig. 68 blijft continu
branden tot de frontairbag en
de zijairbag aan passagierszijde weer
worden ingeschakeld.
BELANGRIJK Zie, om de frontairbag en
zijairbag aan passagierszijde uit te
schakelen, paragraaf "Menuopties" in
het hoofdstuk "Kennismaking met
het instrumentenpaneel".
65AB0A0071C66AB0A0307C
67AB0A0308C
68AB0A0228C
81

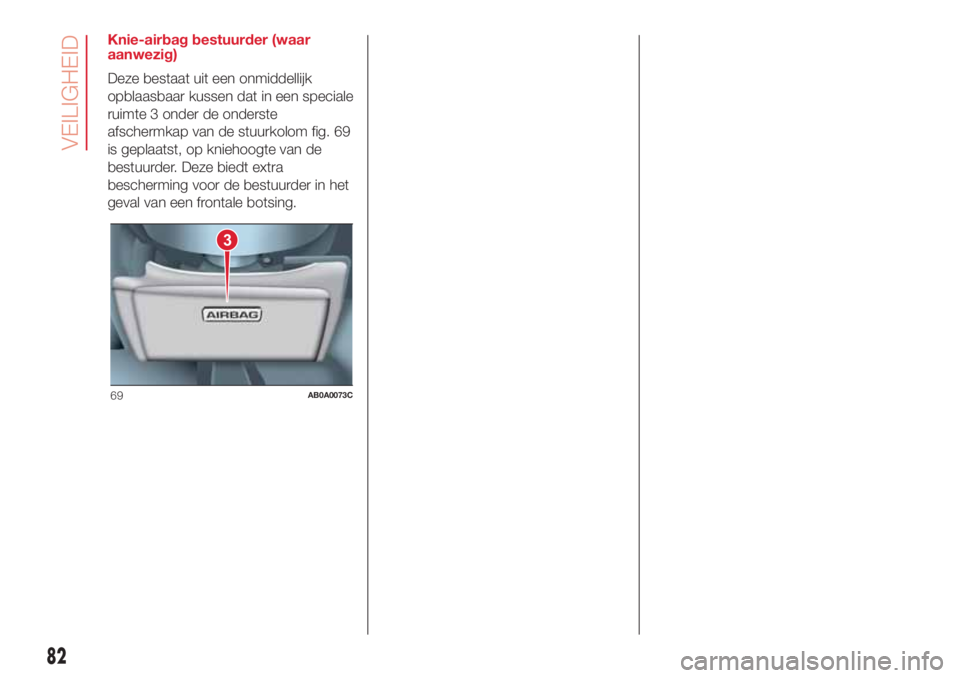

Knie-airbag bestuurder (waar
aanwezig)
Deze bestaat uit een onmiddellijk
opblaasbaar kussen dat in een speciale
ruimte 3 onder de onderste
afschermkap van de stuurkolom fig. 69
is geplaatst, op kniehoogte van de
bestuurder. Deze biedt extra
bescherming voor de bestuurder in het
geval van een frontale botsing.
3
69AB0A0073C
82
VEILIGHEID

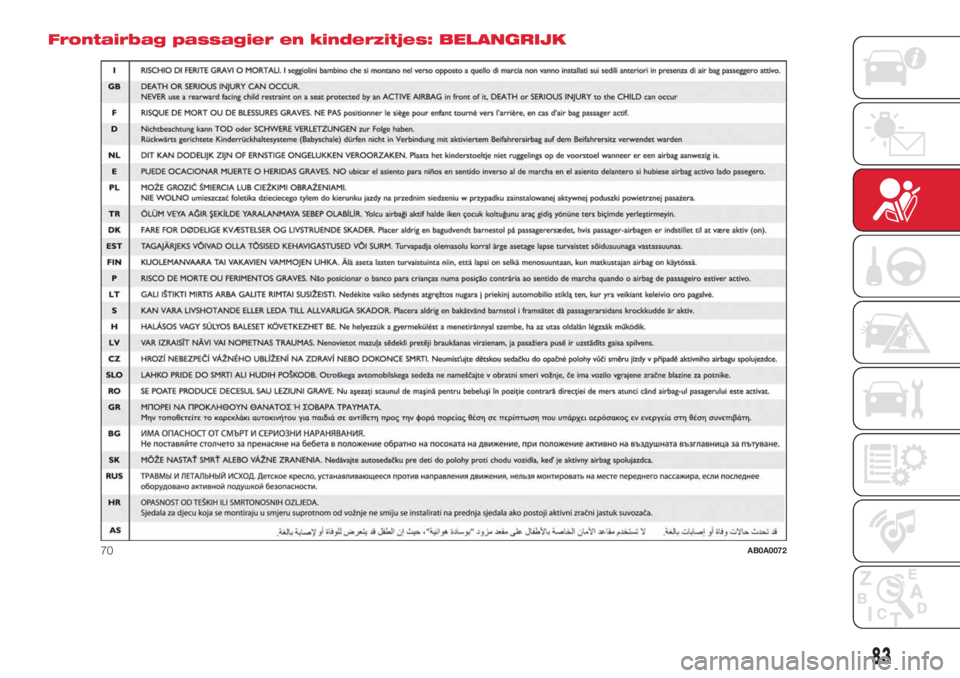

Frontairbag passagier en kinderzitjes: BELANGRIJK
70AB0A0072
83

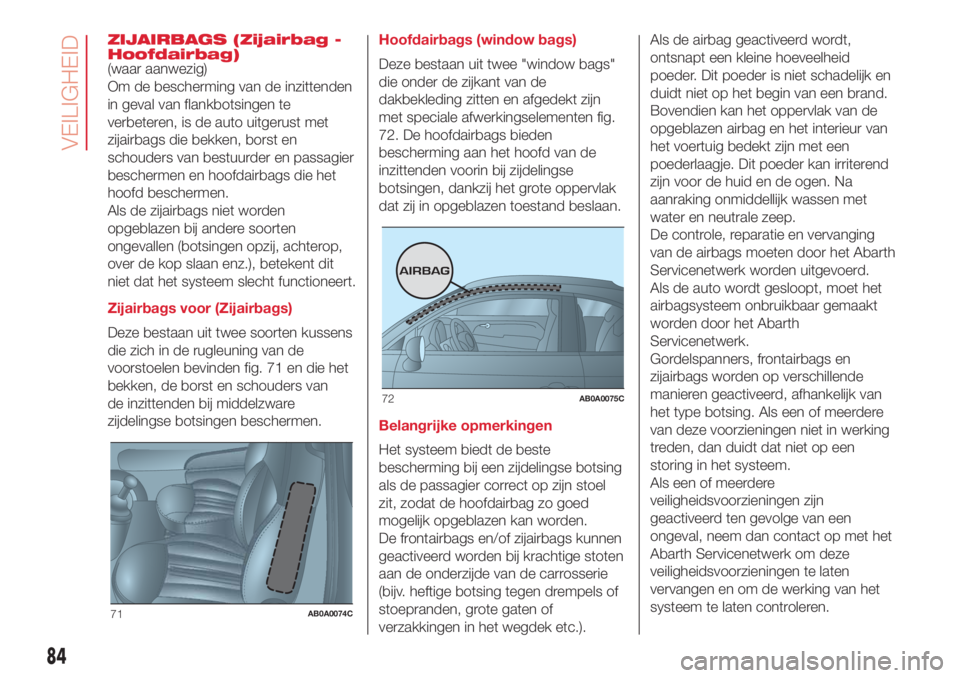

ZIJAIRBAGS (Zijairbag -
Hoofdairbag)
(waar aanwezig)
Om de bescherming van de inzittenden
in geval van flankbotsingen te
verbeteren, is de auto uitgerust met
zijairbags die bekken, borst en
schouders van bestuurder en passagier
beschermen en hoofdairbags die het
hoofd beschermen.
Als de zijairbags niet worden
opgeblazen bij andere soorten
ongevallen (botsingen opzij, achterop,
over de kop slaan enz.), betekent dit
niet dat het systeem slecht functioneert.
Zijairbags voor (Zijairbags)
Deze bestaan uit twee soorten kussens
die zich in de rugleuning van de
voorstoelen bevinden fig. 71 en die het
bekken, de borst en schouders van
de inzittenden bij middelzware
zijdelingse botsingen beschermen.Hoofdairbags (window bags)
Deze bestaan uit twee "window bags"
die onder de zijkant van de
dakbekleding zitten en afgedekt zijn
met speciale afwerkingselementen fig.
72. De hoofdairbags bieden
bescherming aan het hoofd van de
inzittenden voorin bij zijdelingse
botsingen, dankzij het grote oppervlak
dat zij in opgeblazen toestand beslaan.
Belangrijke opmerkingen
Het systeem biedt de beste
bescherming bij een zijdelingse botsing
als de passagier correct op zijn stoel
zit, zodat de hoofdairbag zo goed
mogelijk opgeblazen kan worden.
De frontairbags en/of zijairbags kunnen
geactiveerd worden bij krachtige stoten
aan de onderzijde van de carrosserie
(bijv. heftige botsing tegen drempels of
stoepranden, grote gaten of
verzakkingen in het wegdek etc.).Als de airbag geactiveerd wordt,
ontsnapt een kleine hoeveelheid
poeder. Dit poeder is niet schadelijk en
duidt niet op het begin van een brand.
Bovendien kan het oppervlak van de
opgeblazen airbag en het interieur van
het voertuig bedekt zijn met een
poederlaagje. Dit poeder kan irriterend
zijn voor de huid en de ogen. Na
aanraking onmiddellijk wassen met
water en neutrale zeep.
De controle, reparatie en vervanging
van de airbags moeten door het Abarth
Servicenetwerk worden uitgevoerd.
Als de auto wordt gesloopt, moet het
airbagsysteem onbruikbaar gemaakt
worden door het Abarth
Servicenetwerk.
Gordelspanners, frontairbags en
zijairbags worden op verschillende
manieren geactiveerd, afhankelijk van
het type botsing. Als een of meerdere
van deze voorzieningen niet in werking
treden, dan duidt dat niet op een
storing in het systeem.
Als een of meerdere
veiligheidsvoorzieningen zijn
geactiveerd ten gevolge van een
ongeval, neem dan contact op met het
Abarth Servicenetwerk om deze
veiligheidsvoorzieningen te laten
vervangen en om de werking van het
systeem te laten controleren.
71AB0A0074C
72AB0A0075C
84
VEILIGHEID

95) 96) 97) 98) 99) 100) 101) 102) 103) 104) 105)
106)

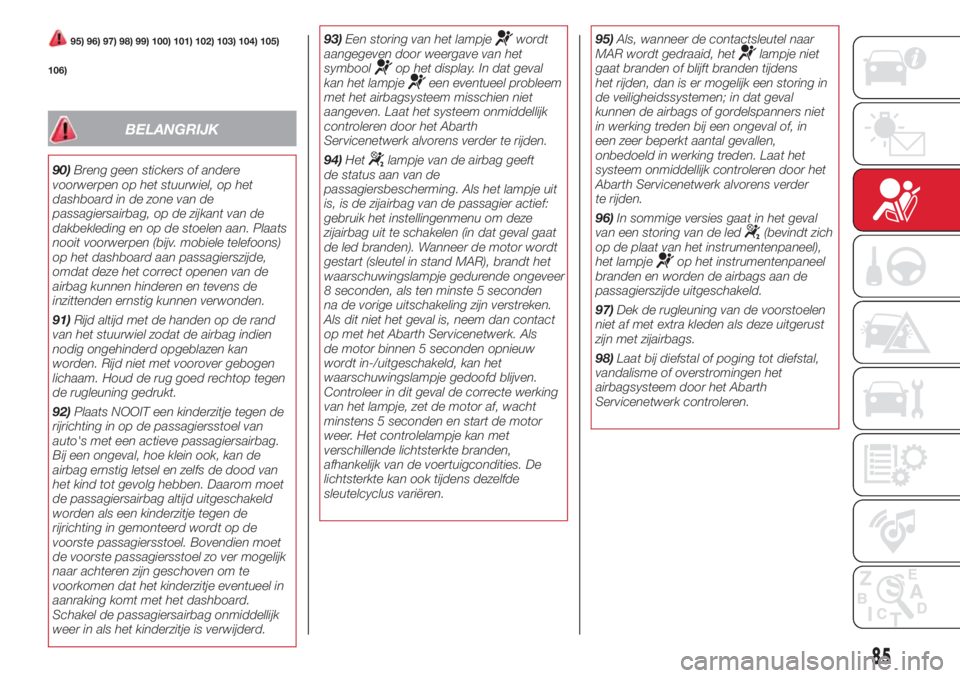

BELANGRIJK
90)Breng geen stickers of andere
voorwerpen op het stuurwiel, op het
dashboard in de zone van de
passagiersairbag, op de zijkant van de
dakbekleding en op de stoelen aan. Plaats
nooit voorwerpen (bijv. mobiele telefoons)
op het dashboard aan passagierszijde,
omdat deze het correct openen van de
airbag kunnen hinderen en tevens de
inzittenden ernstig kunnen verwonden.
91)Rijd altijd met de handen op de rand
van het stuurwiel zodat de airbag indien
nodig ongehinderd opgeblazen kan
worden. Rijd niet met voorover gebogen
lichaam. Houd de rug goed rechtop tegen
de rugleuning gedrukt.
92)Plaats NOOIT een kinderzitje tegen de
rijrichting in op de passagiersstoel van
auto's met een actieve passagiersairbag.
Bij een ongeval, hoe klein ook, kan de
airbag ernstig letsel en zelfs de dood van
het kind tot gevolg hebben. Daarom moet
de passagiersairbag altijd uitgeschakeld
worden als een kinderzitje tegen de
rijrichting in gemonteerd wordt op de
voorste passagiersstoel. Bovendien moet
de voorste passagiersstoel zo ver mogelijk
naar achteren zijn geschoven om te
voorkomen dat het kinderzitje eventueel in
aanraking komt met het dashboard.
Schakel de passagiersairbag onmiddellijk
weer in als het kinderzitje is verwijderd.93)Een storing van het lampje
wordt
aangegeven door weergave van het
symbool
op het display. In dat geval
kan het lampjeeen eventueel probleem
met het airbagsysteem misschien niet
aangeven. Laat het systeem onmiddellijk
controleren door het Abarth
Servicenetwerk alvorens verder te rijden.
94)Het
lampje van de airbag geeft
de status aan van de
passagiersbescherming. Als het lampje uit
is, is de zijairbag van de passagier actief:
gebruik het instellingenmenu om deze
zijairbag uit te schakelen (in dat geval gaat
de led branden). Wanneer de motor wordt
gestart (sleutel in stand MAR), brandt het
waarschuwingslampje gedurende ongeveer
8 seconden, als ten minste 5 seconden
na de vorige uitschakeling zijn verstreken.
Als dit niet het geval is, neem dan contact
op met het Abarth Servicenetwerk. Als
de motor binnen 5 seconden opnieuw
wordt in-/uitgeschakeld, kan het
waarschuwingslampje gedoofd blijven.
Controleer in dit geval de correcte werking
van het lampje, zet de motor af, wacht
minstens 5 seconden en start de motor
weer. Het controlelampje kan met
verschillende lichtsterkte branden,
afhankelijk van de voertuigcondities. De
lichtsterkte kan ook tijdens dezelfde
sleutelcyclus variëren.95)Als, wanneer de contactsleutel naar
MAR wordt gedraaid, het
lampje niet
gaat branden of blijft branden tijdens
het rijden, dan is er mogelijk een storing in
de veiligheidssystemen; in dat geval
kunnen de airbags of gordelspanners niet
in werking treden bij een ongeval of, in
een zeer beperkt aantal gevallen,
onbedoeld in werking treden. Laat het
systeem onmiddellijk controleren door het
Abarth Servicenetwerk alvorens verder
te rijden.
96)In sommige versies gaat in het geval
van een storing van de led
(bevindt zich
op de plaat van het instrumentenpaneel),
het lampje
op het instrumentenpaneel
branden en worden de airbags aan de
passagierszijde uitgeschakeld.
97)Dek de rugleuning van de voorstoelen
niet af met extra kleden als deze uitgerust
zijn met zijairbags.
98)Laat bij diefstal of poging tot diefstal,
vandalisme of overstromingen het
airbagsysteem door het Abarth
Servicenetwerk controleren.
85

99)Als de contactsleutel in stand MAR
staat of wanneer de motor is uitgezet,
kunnen de airbags ook geactiveerd worden
als de auto door een andere auto wordt
aangereden. Daarom mag, wanneer de
passagiersairbag is ingeschakeld, en ook al
staat de auto stil, GEEN tegen de
rijrichting in gemonteerd kinderzitje op de
voorstoel gemonteerd worden. Als bij
een botsing de airbag wordt opgeblazen,
kan dit leiden tot ernstig letsel en zelfs
tot de dood van het kind. Daarom moet de
passagiersairbag altijd uitgeschakeld
worden als een kinderzitje tegen de
rijrichting in gemonteerd wordt op de
voorste passagiersstoel. Bovendien moet
de voorste passagiersstoel zo ver mogelijk
naar achteren zijn geschoven om te
voorkomen dat het kinderzitje eventueel in
aanraking komt met het dashboard.
Schakel de passagiersairbag onmiddellijk
weer in als het kinderzitje is verwijderd.
Onthoud tevens dat als de sleutel in de
stand STOP staat, bij een ongeval geen
enkel veiligheidssysteem (airbags of
gordelspanners) geactiveerd wordt. In dat
geval duidt de uitgebleven activering niet
op een storing van het systeem.
100)Als de contactsleutel in stand MAR
gedraaid is, gaat het waarschuwingslampje
gedurende enkele seconden branden,
vervolgens als de passagiersairbag actief is
moet het doven.
101)Reinig de stoelen niet met water of
stoom onder druk (met de hand of in een
automatisch wasapparaat).102)De activeringsdrempel van de airbag
is hoger dan die van de gordelspanners. Bij
aanrijdingen die tussen deze twee
drempelwaarden liggen, treden alleen de
gordelspanners in werking.
103)Hang geen harde voorwerpen aan de
kledinghaken of de steunhandgrepen.
104)De airbag vervangt niet de
veiligheidsgordels, maar verhoogt hun
doeltreffendheid. Omdat de frontairbags
niet worden ingeschakeld bij frontale
botsingen bij lage snelheden, zijdelingse
botsingen, botsingen achterop en over de
kop slaan, worden de inzittenden in die
gevallen uitsluitend door de
veiligheidsgordels beschermd, die dus altijd
gedragen moeten worden.
105)Steun niet met het hoofd, de armen of
de ellebogen tegen het portier, de ruiten
of in het gebied van de hoofdairbag om
mogelijke verwondingen tijdens het
opblazen te voorkomen.
106)Steek nooit het hoofd, de armen of
ellebogen uit het raam.
107)Reis niet met voorwerpen op schoot
of voor de borst en houd niets in de mond
(pijp, pen, enz.): deze kunnen ernstig
letsel veroorzaken als de airbag in werking
treedt.
86
VEILIGHEID

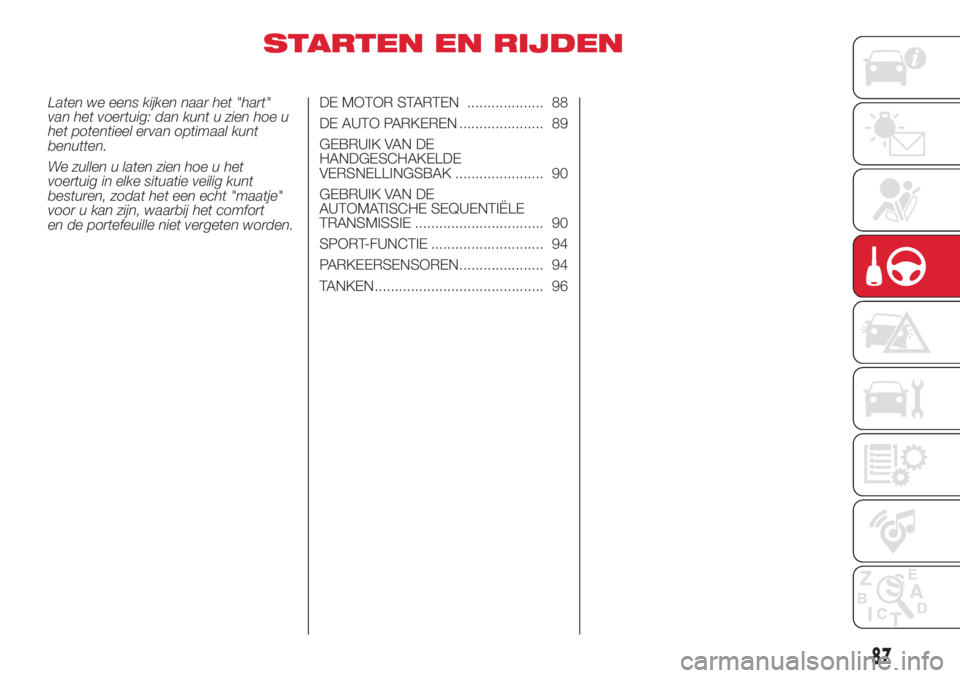

STARTEN EN RIJDEN
Laten we eens kijken naar het "hart"
van het voertuig: dan kunt u zien hoe u
het potentieel ervan optimaal kunt
benutten.
We zullen u laten zien hoe u het
voertuig in elke situatie veilig kunt
besturen, zodat het een echt "maatje"
voor u kan zijn, waarbij het comfort
en de portefeuille niet vergeten worden.DE MOTOR STARTEN ................... 88
DE AUTO PARKEREN ..................... 89
GEBRUIK VAN DE
HANDGESCHAKELDE
VERSNELLINGSBAK ...................... 90
GEBRUIK VAN DE
AUTOMATISCHE SEQUENTIËLE
TRANSMISSIE ................................ 90
SPORT-FUNCTIE ............................ 94
PARKEERSENSOREN..................... 94
TANKEN.......................................... 96
87

DE MOTOR STARTEN
Het voertuig is uitgerust met een
elektronische startblokkering:
raadpleeg, als de motor niet wil starten,
paragraaf "Fiat CODE systeem" in het
hoofdstuk "Kennismaking met de auto".
DE MOTOR STARTEN
Ga als volgt te werk:
trek de handrem aan en zet de
versnellingsbak in de vrijstand;
trap het koppelingspedaal volledig in
zonder het gaspedaal aan te raken;
draai de contactsleutel naar AVV en
laat deze los zodra de motor start.
Als de motor niet bij de eerste poging
start, draai dan de contactsleutel naar
de stand STOP alvorens de procedure
te herhalen.
Als, met de sleutel op MAR, het
symbool
op het display blijft
branden samen met het
waarschuwingslampje
op het
instrumentenpaneel, dan wordt
geadviseerd de sleutel naar STOP te
draaien en dan weer naar MAR. Als het
waarschuwingslampje blijft branden,
probeer dan met de andere sleutels die
bij de auto zijn geleverd.Neem contact op met het Abarth
Servicenetwerk als de motor nog
steeds niet gestart kan worden.
15) 16)
108) 109)
GESTARTE MOTOR
OPWARMEN
Ga als volgt te werk:
rijd langzaam weg en laat de motor
bij gemiddelde toerentallen draaien.
Geef niet abrupt gas;
verlang in het begin geen maximale
prestaties. Wacht tot de wijzer van
de koelvloeistoftemperatuurmeter
begint te bewegen.
17)
DE MOTOR AFZETTEN
Draai de contactsleutel naar de stand
STOP terwijl de motor stationair draait.
BELANGRIJK Voordat de motor na
een zware rit wordt uitgezet, moet men
hem even stationair laten draaien om
hem "op adem" te laten komen.
Hierdoor kan de temperatuur in de
motorruimte dalen.
18)
BELANGRIJK
15)Tijdens de eerste gebruiksperiode
adviseren wij om overmatige belasting van
de auto te voorkomen (bijvoorbeeld hard
accelereren, lang rijden met hoge toeren,
abrupt remmen, enz.).
16)Laat de contactsleutel nooit in de stand
MAR-ON staan als de motor is afgezet,
zodat de accu niet onnodig wordt
ontladen.
17)Probeer, onder geen enkele
omstandigheid, de motor te starten door
de auto te duwen, te slepen of van een
helling af te laten rijden. Hierdoor kan
brandstof in de katalysator terechtkomen
die hierdoor onherstelbaar beschadigd
wordt.
18)Even snel gas geven voordat de motor
wordt uitgezet heeft geen enkel nut, verspilt
brandstof en is, vooral voor motoren met
turbocompressor, schadelijk.
BELANGRIJK
108)Het is gevaarlijk om de motor in
afgesloten ruimten te laten draaien. De
motor verbruikt zuurstof en produceert
kooldioxide, koolmonoxide en andere
giftige gassen.
109)Onthoud dat de rembekrachtiging en
de elektrische stuurbekrachtiging niet
werken zolang de motor niet is gestart; om
die reden is meer kracht benodigd voor
de bediening van het rempedaal en het
stuur.
88
STARTEN EN RIJDEN
