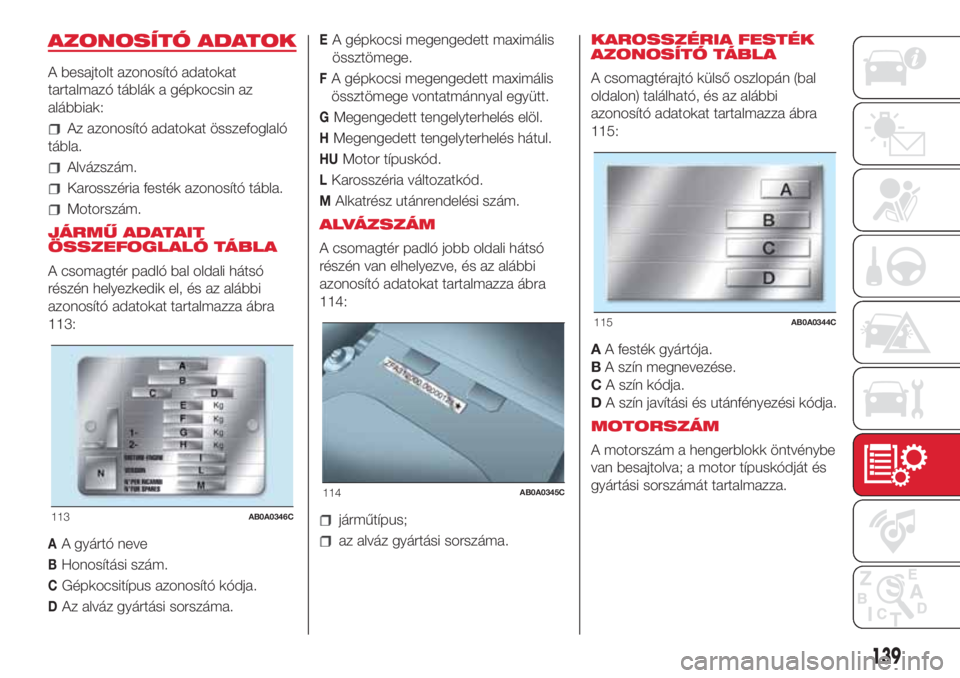

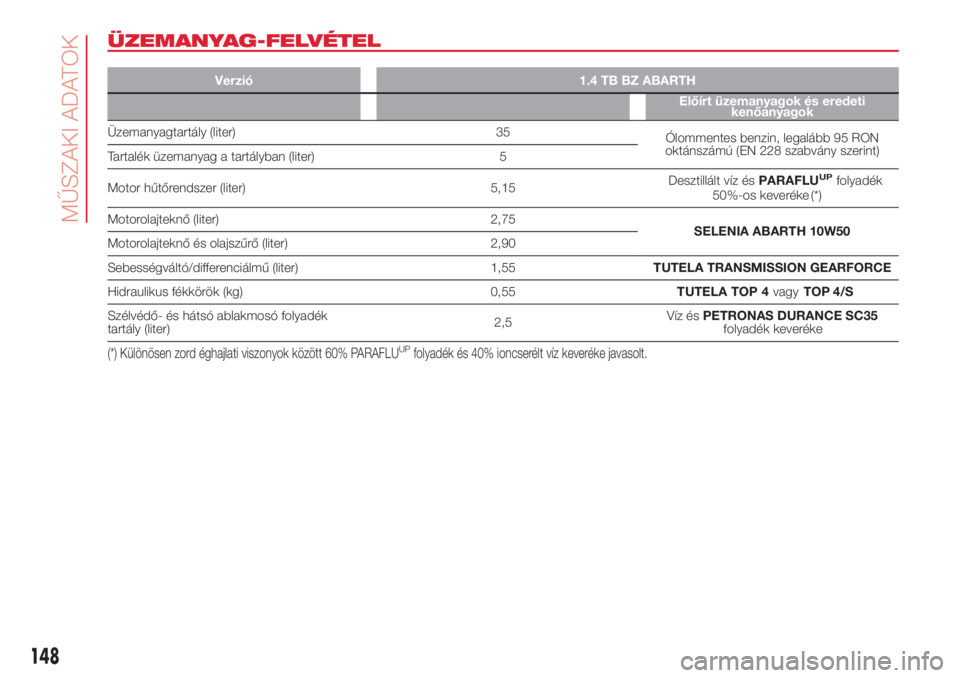

AZONOSÍTÓ ADATOK
A besajtolt azonosító adatokat
tartalmazó táblák a gépkocsin az
alábbiak:
Az azonosító adatokat összefoglaló
tábla.
Alvázszám.
Karosszéria festék azonosító tábla.
Motorszám.
JÁRMŰ ADATAIT
ÖSSZEFOGLALÓ TÁBLA
A csomagtér padló bal oldali hátsó
részén helyezkedik el, és az alábbi
azonosító adatokat tartalmazza ábra
113:
AA gyártó neve
BHonosítási szám.
CGépkocsitípus azonosító kódja.
DAz alváz gyártási sorszáma.
EA gépkocsi megengedett maximális
össztömege.
FA gépkocsi megengedett maximális
össztömege vontatmánnyal együtt.
GMegengedett tengelyterhelés elöl.
HMegengedett tengelyterhelés hátul.
HUMotor típuskód.
LKarosszéria változatkód.
MAlkatrész utánrendelési szám.
ALVÁZSZÁM
A csomagtér padló jobb oldali hátsó
részén van elhelyezve, és az alábbi
azonosító adatokat tartalmazza ábra
114:
járműtípus;
az alváz gyártási sorszáma.KAROSSZÉRIA FESTÉK
AZONOSÍTÓ TÁBLA
A csomagtérajtó külső oszlopán (bal
oldalon) található, és az alábbi
azonosító adatokat tartalmazza ábra
115:
AA festék gyártója.
BA szín megnevezése.
CA szín kódja.
DA szín javítási és utánfényezési kódja.
MOTORSZÁM
A motorszám a hengerblokk öntvénybe
van besajtolva; a motor típuskódját és
gyártási sorszámát tartalmazza.
113AB0A0346C
114AB0A0345C
115AB0A0344C
139

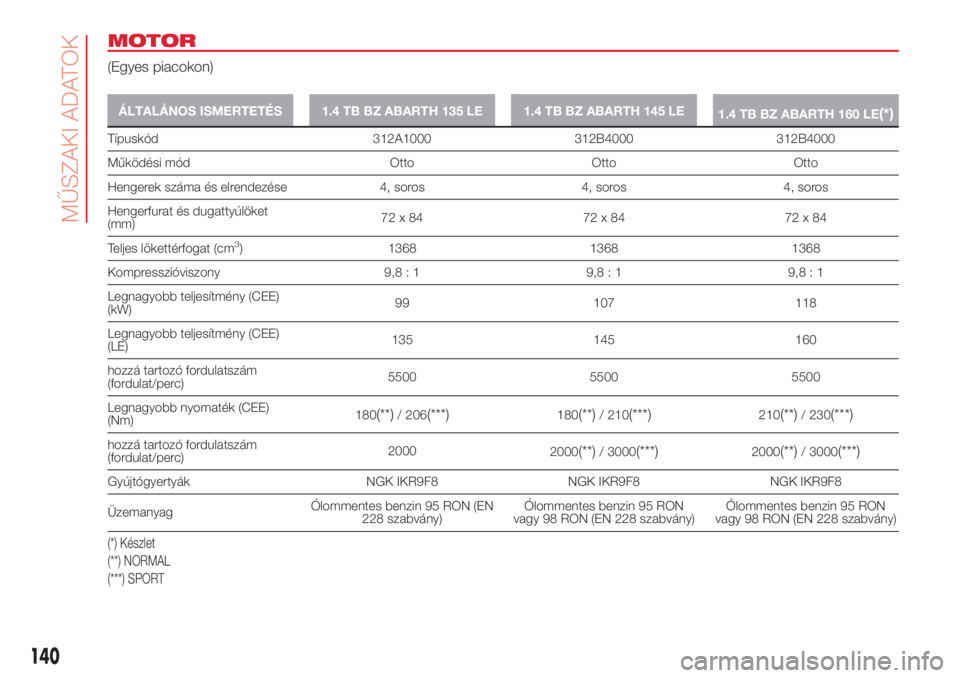

MOTOR
(Egyes piacokon)
ÁLTALÁNOS ISMERTETÉS 1.4 TB BZ ABARTH 135 LE 1.4 TB BZ ABARTH 145 LE
1.4 TB BZ ABARTH 160 LE(*)
Típuskód 312A1000 312B4000 312B4000
Működési mód Otto Otto Otto
Hengerek száma és elrendezése 4, soros 4, soros 4, soros
Hengerfurat és dugattyúlöket
(mm)72x84 72x84 72x84
Teljes lökettérfogat (cm
3) 1368 1368 1368
Kompresszióviszony 9,8 : 1 9,8 : 1 9,8 : 1
Legnagyobb teljesítmény (CEE)
(kW)99 107 118
Legnagyobb teljesítmény (CEE)
(LE)135 145 160
hozzá tartozó fordulatszám
(fordulat/perc)5500 5500 5500
Legnagyobb nyomaték (CEE)
(Nm)180
(**)/ 206(***)180(**)/ 210(***)210(**)/ 230(***)
hozzá tartozó fordulatszám
(fordulat/perc)2000
2000(**)/ 3000(***)2000(**)/ 3000(***)
Gyújtógyertyák NGK IKR9F8 NGK IKR9F8 NGK IKR9F8
ÜzemanyagÓlommentes benzin 95 RON (EN
228 szabvány)Ólommentes benzin 95 RON
vagy 98 RON (EN 228 szabvány)Ólommentes benzin 95 RON
vagy 98 RON (EN 228 szabvány)
(*) Készlet
(**) NORMAL
(***) SPORT
140
MŰSZAKI ADATOK

ÁLTALÁNOS
ISMERTETÉS1.4 TB BZ ABARTH
163 LE1.4 TB BZ ABARTH
165 LE1.4 TB BZ ABARTH
180 LE(*)1.4 TB BZ ABARTH
180 LE
Típuskód 312B6000 312B3000 312B3000 312A3000
Működési mód Otto Otto Otto Otto
Hengerek száma és
elrendezése4, soros 4, soros 4, soros 4, soros
Hengerfurat és
dugattyúlöket (mm)72x84 72x84 72x84 72x84
Teljes lökettérfogat (cm
3) 1368 1368 1368 1368
Kompresszióviszony 9,0 : 1 9,0 : 1 9,0 : 1 9,0 : 1
Legnagyobb teljesítmény
(CEE) (kW)120
(****)121(****)132(****)132(****)
Legnagyobb teljesítmény
(CEE) (LE)163(****)165(****)180(****)180(****)
hozzá tartozó
fordulatszám (fordulat/
perc)5500 5500 5500 5500
Legnagyobb nyomaték
(CEE) (Nm)210
(**)/ 230(***)210(**)/ 230(***)230(**)/ 250(***)230(**)/ 250(***)
hozzá tartozó
fordulatszám (fordulat/
perc)2000(**)/ 3000(***)2000(**)/ 3000(***)2000(**)/ 3000(***)2000(**)/ 3000(***)
Gyújtógyertyák NGK IKR9F8 NGK IKR9F8 NGK IKR9F8 NGK IKR9F8
ÜzemanyagÓlommentes benzin 95
RON vagy 98 RON (EN
228 szabvány)Ólommentes benzin 95
RON vagy 98 RON (EN
228 szabvány)Ólommentes benzin 95
RON vagy 98 RON (EN
228 szabvány)Ólommentes benzin 95
RON vagy 98 RON (EN
228 szabvány)
(*) Készlet
(****) 98-as RON oktánszámú ólommentes benzin használatával elért érték
(**) NORMAL
(***) SPORT
141

KEREKEK
STANDARD KEREKEK ÉS GUMIABRONCSOK
Könnyűfém vagy sajtolt acéllemez keréktárcsák. Tömlő nélküli, radiál szerkezetű gumiabroncsok.
A jóváhagyott típusú és méretű gumiabroncsok felsorolása a gépjármű típusbizonyítványában található.
FIGYELMEZTETÉS A "Kezelési és karbantartási útmutató" és a "forgalmi engedély" esetleges eltérése esetén kizárólag az
utóbbi dokumentum adatai a mértékadók. A menetbiztonság érdekében elengedhetetlen fontosságú, hogy a gépkocsi mind a
négy kerekén azonos méretű, gyártmányú és típusú gumiabronccsal legyen felszerelve.
FIGYELMEZTETÉS A tömlő nélküli gumiabroncsokba soha nem szabad tömlőt szerelni.
Verzió Keréktárcsák Standard gumiabroncsok Téli gumiabroncsok
1.4 TB BZ ABARTH61/2 J x 16H2-ET35
195/45 R16 84 V XL
(*)
(**)
7 J x 16H2-ET35
195/45 R16 84 V XL(*)
7 J x 17H2-ET35
205/40 R17 84 W XL(***)
7 J x 17H2-ET38
205/40 R17 84 W XL(***)
(*) A gumiabroncsra 7 mm-es hólánc szerelhető.
(**) Rendelhetők továbbá téli gumiabroncsok (Pirelli Snow Sport 195/45 R16), amelyek használata akkor ajánlott, ha a járművet túlnyomórészt havasutakon
használjuk.
(***) Az Abarth márkaszerviznél rendelkezésre állnak 205/40 R17 gumiabroncshoz való hóláncok, melyeket maximum 50 km/h sebességgel szabad használni. A
hóláncok használatára vonatkozó további információk tekintetében forduljunk az Abarth márkaszervizhez.
142
MŰSZAKI ADATOK

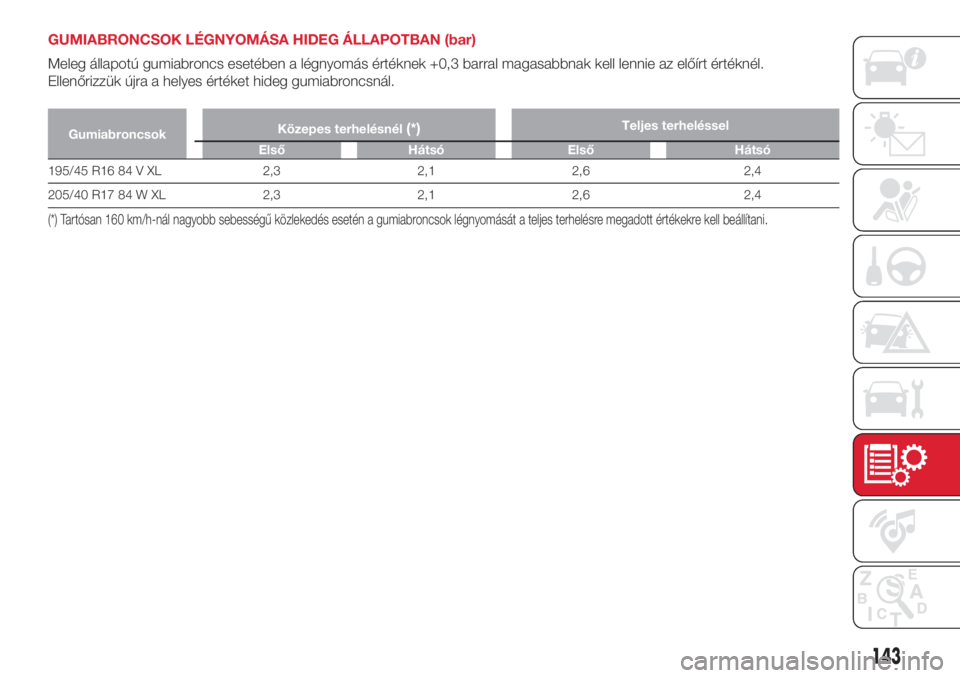

GUMIABRONCSOK LÉGNYOMÁSA HIDEG ÁLLAPOTBAN (bar)
Meleg állapotú gumiabroncs esetében a légnyomás értéknek +0,3 barral magasabbnak kell lennie az előírt értéknél.
Ellenőrizzük újra a helyes értéket hideg gumiabroncsnál.
GumiabroncsokKözepes terhelésnél(*)Teljes terheléssel
Első Hátsó Első Hátsó
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
(*) Tartósan 160 km/h-nál nagyobb sebességű közlekedés esetén a gumiabroncsok légnyomását a teljes terhelésre megadott értékekre kell beállítani.
143

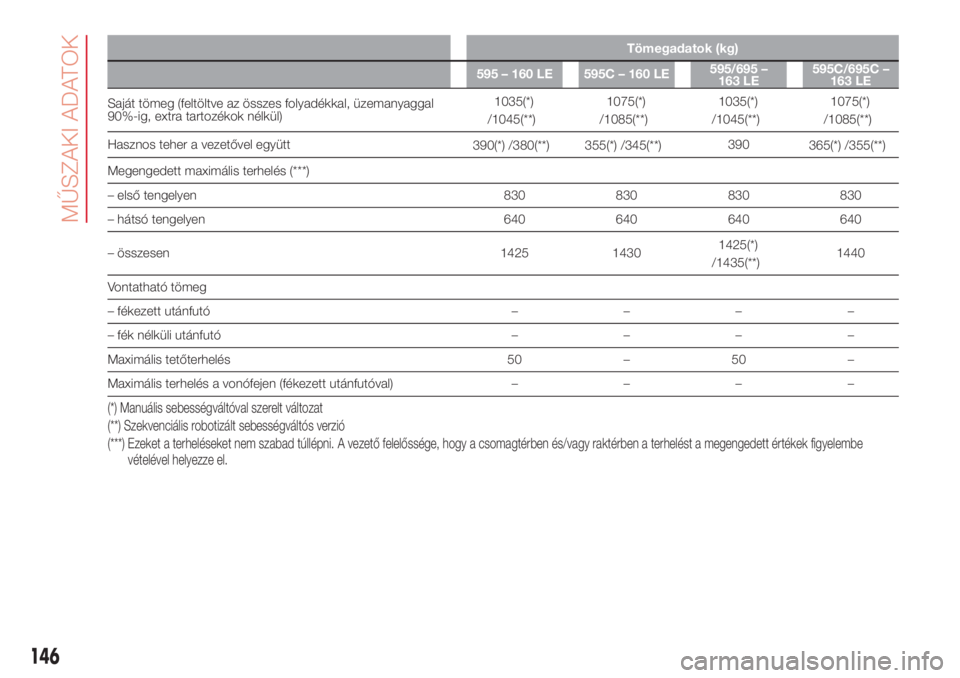

MÉRETEK
A méretek mm-ben vannak megadva, és a standard gumiabroncsokkal szerelt gépkocsira vonatkoznak. A magassági méret
terheletlen járműre vonatkozik.
CSOMAGTARTÓ TÉRFOGATATerheletlen jármű térfogata (V.D.A. szabályozás) = 185 dm
3
AB C D EFGHU
3660 770 2300 590 1490
1415/1409(*)1627
1408/1402(*)
(*) 205/40 R17 gumiabroncsokkal
116AB0A0292C
144
MŰSZAKI ADATOK

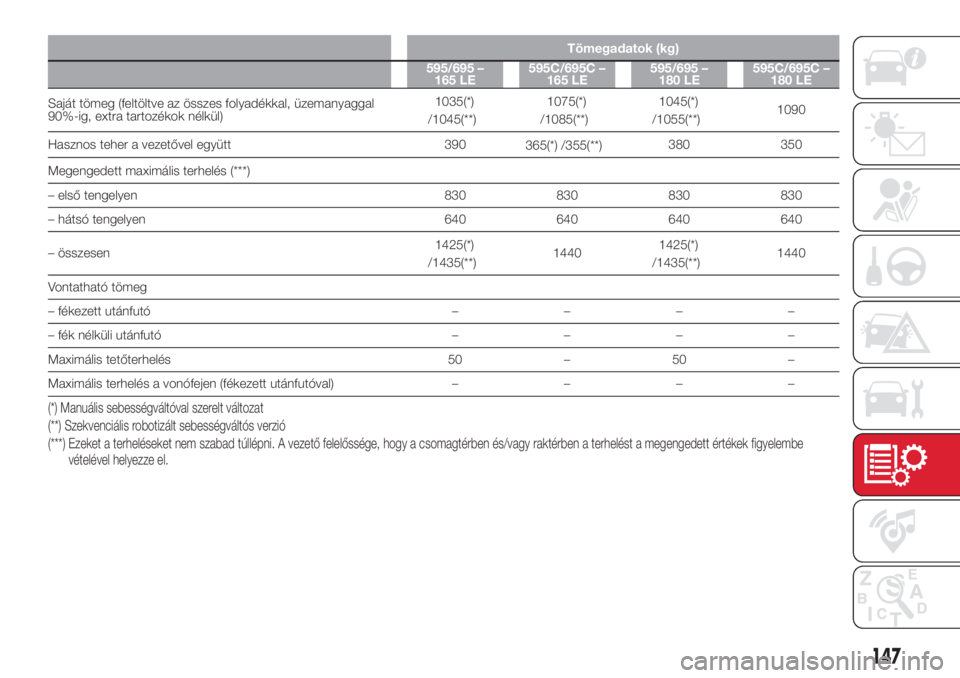

TÖMEGADATOK
(Egyes piacokon)
Tömegadatok (kg)
595 – 135 LE 595C – 135 LE 595 – 145 LE 595C – 145 LE
Saját tömeg (feltöltve az összes folyadékkal, üzemanyaggal
90%-ig, extra tartozékok nélkül)1035 10751035(*)
/1045(**)1075(*)
/1085(**)
Hasznos teher a vezetővel együtt 390 355
390(*) /380(**)355(*) /345(**)
Megengedett maximális terhelés(***)
– első tengelyen 830 830 830 830
– hátsó tengelyen 640 640 640 640
– összesen 1425 1430 1425 1430
Vontatható tömeg
– fékezett utánfutó––––
– fék nélküli utánfutó––––
Maximális tetőterhelés 50 – 50 –
Maximális terhelés a vonófejen (fékezett utánfutóval)––––
(*) Manuális sebességváltóval szerelt változat
(**) Szekvenciális robotizált sebességváltós verzió
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy raktérben a terhelést a megengedett értékek figyelembe
vételével helyezze el.
145

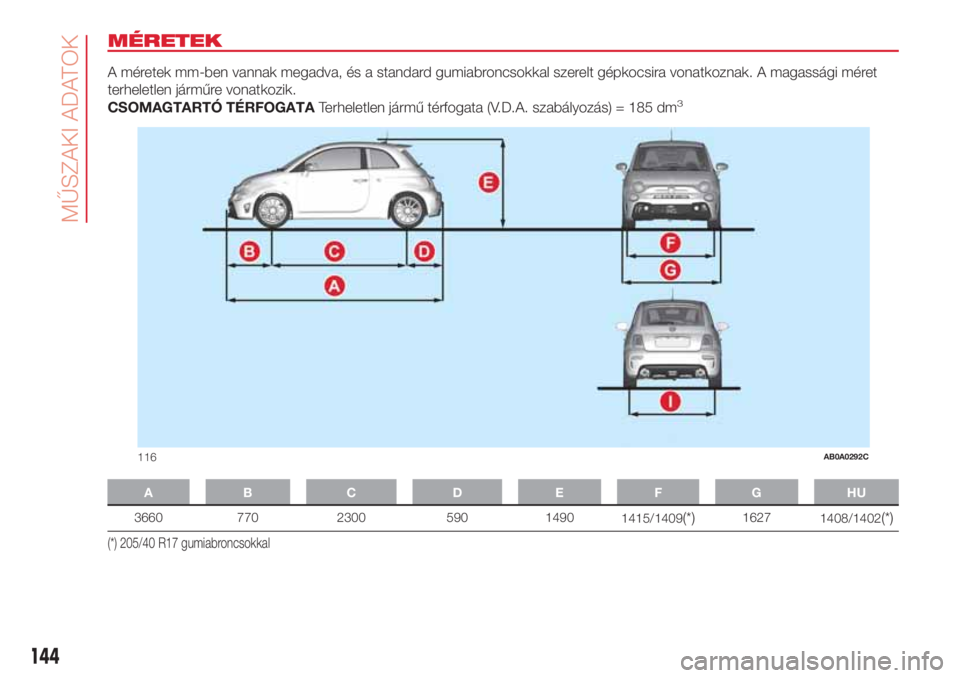

Tömegadatok (kg)
595 – 160 LE 595C – 160 LE595/695 –
163 LE595C/695C –
163 LE
Saját tömeg (feltöltve az összes folyadékkal, üzemanyaggal
90%-ig, extra tartozékok nélkül)1035(*)
/1045(**)1075(*)
/1085(**)1035(*)
/1045(**)1075(*)
/1085(**)
Hasznos teher a vezetővel együtt
390(*) /380(**)355(*) /345(**)390
365(*) /355(**)
Megengedett maximális terhelés(***)
– első tengelyen 830 830 830 830
– hátsó tengelyen 640 640 640 640
– összesen 1425 14301425
(*)
/1435(**)1440
Vontatható tömeg
– fékezett utánfutó––––
– fék nélküli utánfutó––––
Maximális tetőterhelés 50 – 50 –
Maximális terhelés a vonófejen (fékezett utánfutóval)––––
(*) Manuális sebességváltóval szerelt változat
(**) Szekvenciális robotizált sebességváltós verzió
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy raktérben a terhelést a megengedett értékek figyelembe
vételével helyezze el.
146
MŰSZAKI ADATOK

Tömegadatok (kg)
595/695 –
165 LE595C/695C –
165 LE595/695 –
180 LE595C/695C –
180 LE
Saját tömeg (feltöltve az összes folyadékkal, üzemanyaggal
90%-ig, extra tartozékok nélkül)1035(*)
/1045(**)1075(*)
/1085(**)1045(*)
/1055(**)1090
Hasznos teher a vezetővel együtt 390
365
(*) /355(**)380 350
Megengedett maximális terhelés
(***)
– első tengelyen 830 830 830 830
– hátsó tengelyen 640 640 640 640
– összesen1425
(*)
/1435(**)14401425(*)
/1435(**)1440
Vontatható tömeg
– fékezett utánfutó––––
– fék nélküli utánfutó––––
Maximális tetőterhelés 50 – 50 –
Maximális terhelés a vonófejen (fékezett utánfutóval)––––
(*) Manuális sebességváltóval szerelt változat
(**) Szekvenciális robotizált sebességváltós verzió
(***) Ezeket a terheléseket nem szabad túllépni. A vezető felelőssége, hogy a csomagtérben és/vagy raktérben a terhelést a megengedett értékek figyelembe
vételével helyezze el.
147

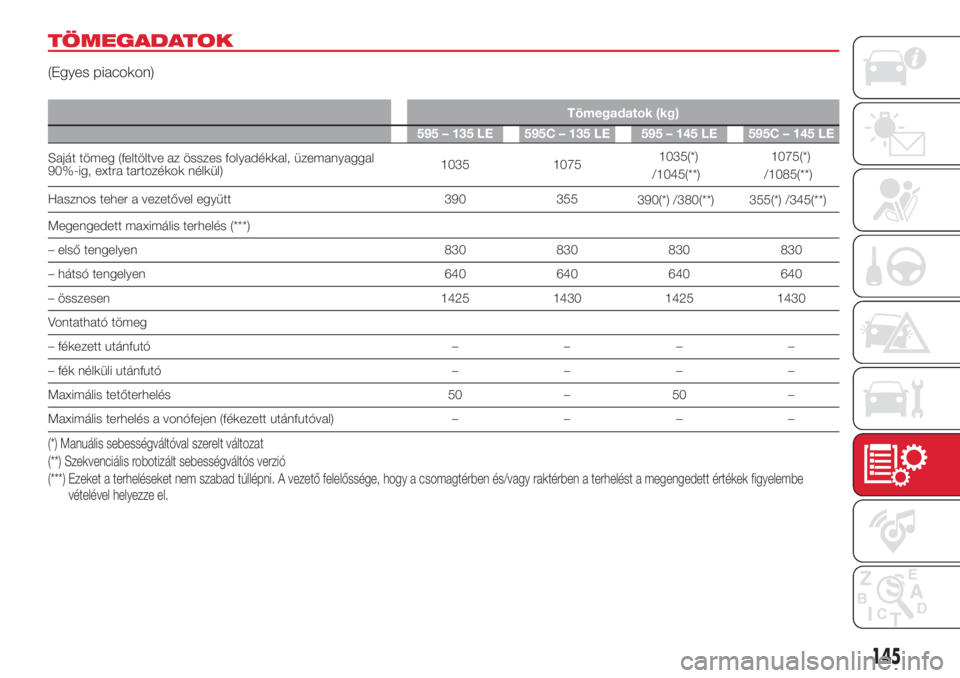

ÜZEMANYAG-FELVÉTEL
Verzió 1.4 TB BZ ABARTH
Előírt üzemanyagok és eredeti
kenőanyagok
Üzemanyagtartály (liter) 35
Ólommentes benzin, legalább 95 RON
oktánszámú (EN 228 szabvány szerint)
Tartalék üzemanyag a tartályban (liter) 5
Motor hűtőrendszer (liter) 5,15Desztillált víz ésPARAFLU
UPfolyadék
50%-os keveréke (*)
Motorolajteknő (liter) 2,75
SELENIA ABARTH 10W50
Motorolajteknő és olajszűrő (liter) 2,90
Sebességváltó/differenciálmű (liter) 1,55TUTELA TRANSMISSION GEARFORCE
Hidraulikus fékkörök (kg) 0,55TUTELA TOP 4
vagyTOP 4/S
Szélvédő- és hátsó ablakmosó folyadék
tartály (liter)2,5Víz ésPETRONAS DURANCE SC35folyadék keveréke
(*) Különösen zord éghajlati viszonyok között 60% PARAFLUUPfolyadék és 40% ioncserélt víz keveréke javasolt.
148
MŰSZAKI ADATOK
