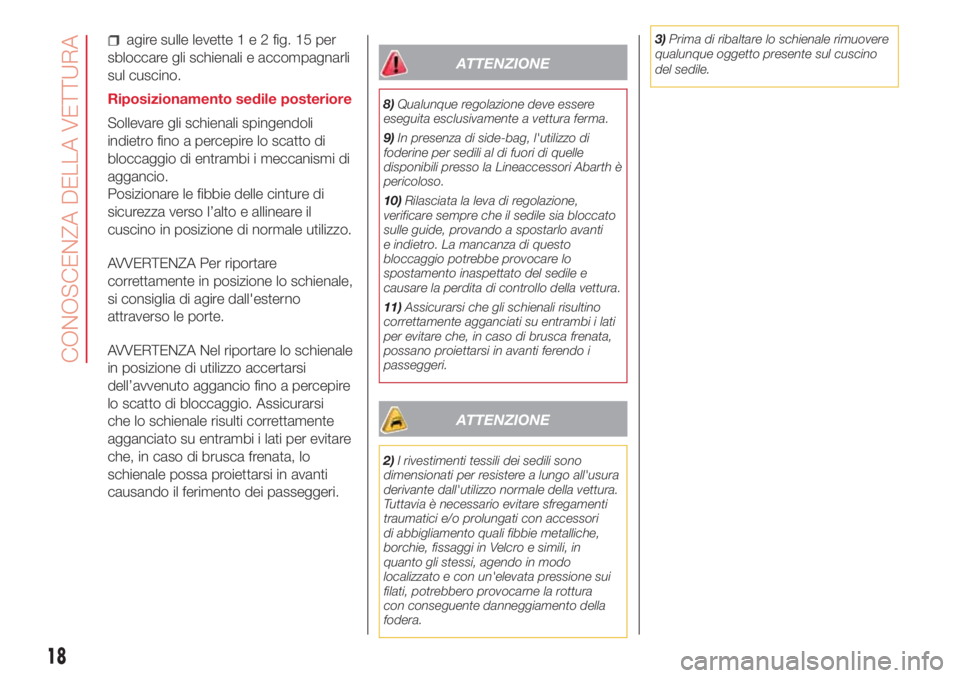

Page 21 of 201

agire sulle levette1e2fig. 15 per
sbloccare gli schienali e accompagnarli
sul cuscino.
Riposizionamento sedile posteriore
Sollevare gli schienali spingendoli
indietro fino a percepire lo scatto di
bloccaggio di entrambi i meccanismi di
aggancio.
Posizionare le fibbie delle cinture di
sicurezza verso l’alto e allineare il
cuscino in posizione di normale utilizzo.
AVVERTENZA Per riportare
correttamente in posizione lo schienale,
si consiglia di agire dall'esterno
attraverso le porte.
AVVERTENZA Nel riportare lo schienale
in posizione di utilizzo accertarsi
dell’avvenuto aggancio fino a percepire
lo scatto di bloccaggio. Assicurarsi
che lo schienale risulti correttamente
agganciato su entrambi i lati per evitare
che, in caso di brusca frenata, lo
schienale possa proiettarsi in avanti
causando il ferimento dei passeggeri.
ATTENZIONE
8)Qualunque regolazione deve essere
eseguita esclusivamente a vettura ferma.
9)In presenza di side-bag, l'utilizzo di
foderine per sedili al di fuori di quelle
disponibili presso la Lineaccessori Abarth è
pericoloso.
10)Rilasciata la leva di regolazione,
verificare sempre che il sedile sia bloccato
sulle guide, provando a spostarlo avanti
e indietro. La mancanza di questo
bloccaggio potrebbe provocare lo
spostamento inaspettato del sedile e
causare la perdita di controllo della vettura.
11)Assicurarsi che gli schienali risultino
correttamente agganciati su entrambi i lati
per evitare che, in caso di brusca frenata,
possano proiettarsi in avanti ferendo i
passeggeri.
ATTENZIONE
2)I rivestimenti tessili dei sedili sono
dimensionati per resistere a lungo all'usura
derivante dall'utilizzo normale della vettura.
Tuttavia è necessario evitare sfregamenti
traumatici e/o prolungati con accessori
di abbigliamento quali fibbie metalliche,
borchie, fissaggi in Velcro e simili, in
quanto gli stessi, agendo in modo
localizzato e con un'elevata pressione sui
filati, potrebbero provocarne la rottura
con conseguente danneggiamento della
fodera.3)Prima di ribaltare lo schienale rimuovere
qualunque oggetto presente sul cuscino
del sedile.
18
CONOSCENZA DELLA VETTURA

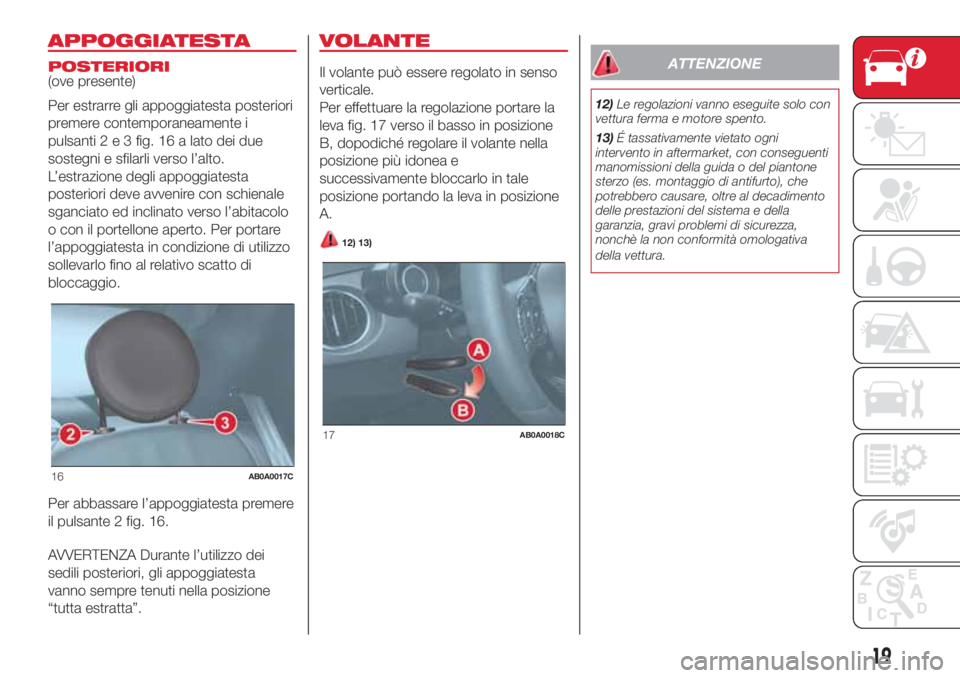

Page 22 of 201

APPOGGIATESTA
POSTERIORI
(ove presente)
Per estrarre gli appoggiatesta posteriori
premere contemporaneamente i
pulsanti2e3fig. 16 a lato dei due
sostegni e sfilarli verso l’alto.
L’estrazione degli appoggiatesta
posteriori deve avvenire con schienale
sganciato ed inclinato verso l’abitacolo
o con il portellone aperto. Per portare
l’appoggiatesta in condizione di utilizzo
sollevarlo fino al relativo scatto di
bloccaggio.
Per abbassare l’appoggiatesta premere
il pulsante 2 fig. 16.
AVVERTENZA Durante l’utilizzo dei
sedili posteriori, gli appoggiatesta
vanno sempre tenuti nella posizione
“tutta estratta”.
VOLANTE
Il volante può essere regolato in senso
verticale.
Per effettuare la regolazione portare la
leva fig. 17 verso il basso in posizione
B, dopodiché regolare il volante nella
posizione più idonea e
successivamente bloccarlo in tale
posizione portando la leva in posizione
A.
12) 13)
ATTENZIONE
12)Le regolazioni vanno eseguite solo con
vettura ferma e motore spento.
13)É tassativamente vietato ogni
intervento in aftermarket, con conseguenti
manomissioni della guida o del piantone
sterzo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadimento
delle prestazioni del sistema e della
garanzia, gravi problemi di sicurezza,
nonchè la non conformità omologativa
della vettura.
16AB0A0017C
17AB0A0018C
19

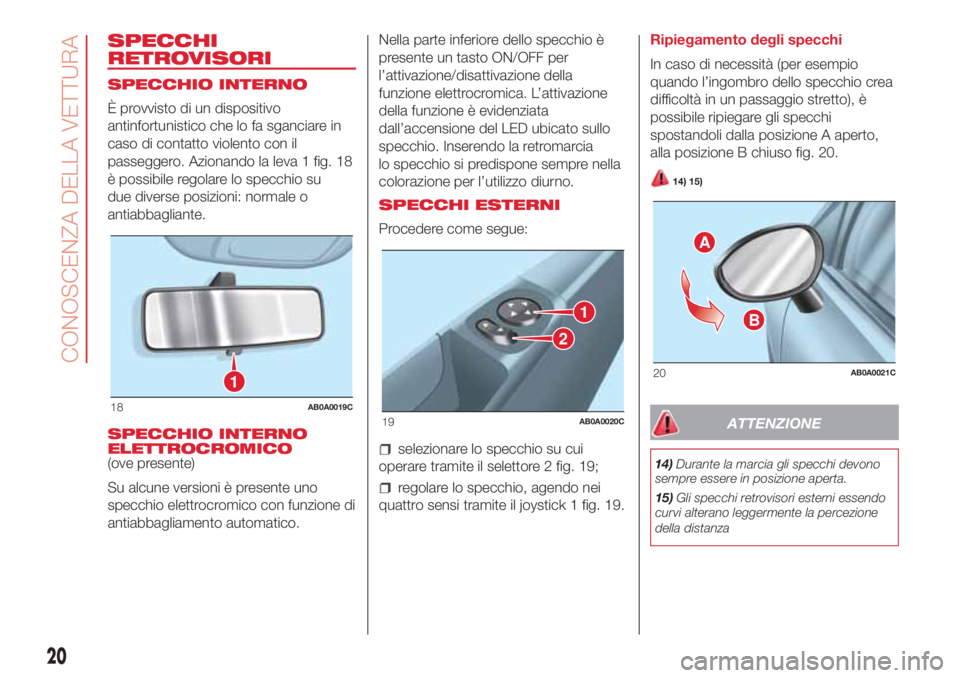

Page 23 of 201

SPECCHI
RETROVISORI
SPECCHIO INTERNO
È provvisto di un dispositivo
antinfortunistico che lo fa sganciare in
caso di contatto violento con il
passeggero. Azionando la leva 1 fig. 18
è possibile regolare lo specchio su
due diverse posizioni: normale o
antiabbagliante.
SPECCHIO INTERNO
ELETTROCROMICO
(ove presente)
Su alcune versioni è presente uno
specchio elettrocromico con funzione di
antiabbagliamento automatico.Nella parte inferiore dello specchio è
presente un tasto ON/OFF per
l’attivazione/disattivazione della
funzione elettrocromica. L’attivazione
della funzione è evidenziata
dall’accensione del LED ubicato sullo
specchio. Inserendo la retromarcia
lo specchio si predispone sempre nella
colorazione per l’utilizzo diurno.
SPECCHI ESTERNI
Procedere come segue:
selezionare lo specchio su cui
operare tramite il selettore 2 fig. 19;
regolare lo specchio, agendo nei
quattro sensi tramite il joystick 1 fig. 19.Ripiegamento degli specchi
In caso di necessità (per esempio
quando l’ingombro dello specchio crea
difficoltà in un passaggio stretto), è
possibile ripiegare gli specchi
spostandoli dalla posizione A aperto,
alla posizione B chiuso fig. 20.
14) 15)
ATTENZIONE
14)Durante la marcia gli specchi devono
sempre essere in posizione aperta.
15)Gli specchi retrovisori esterni essendo
curvi alterano leggermente la percezione
della distanza
1
18AB0A0019C
1
2
19AB0A0020C
A
B
20AB0A0021C
20
CONOSCENZA DELLA VETTURA
Page 24 of 201

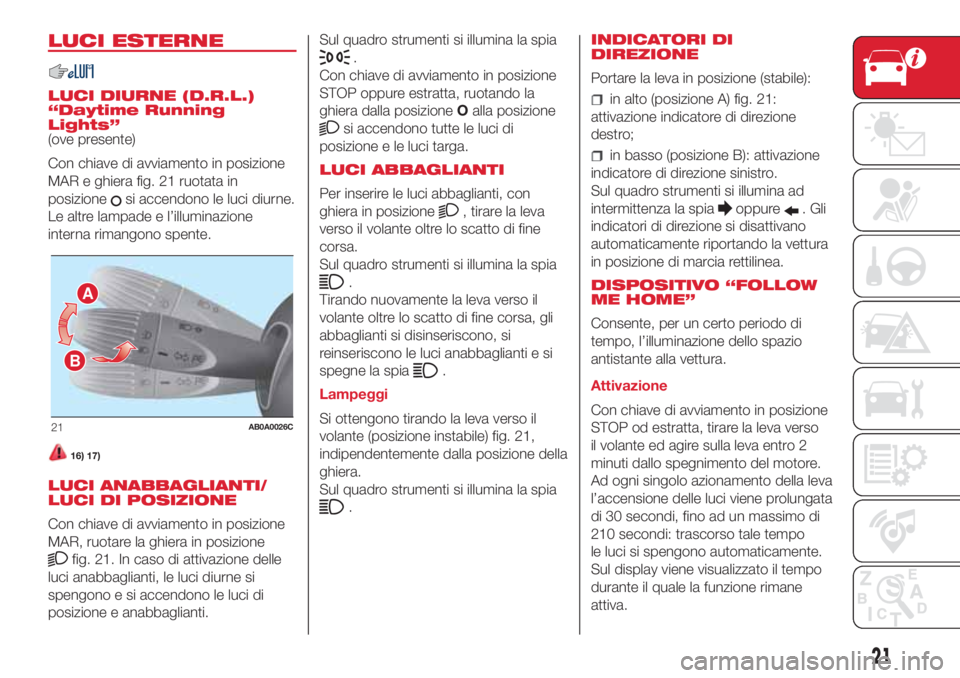

LUCI ESTERNE
LUCI DIURNE (D.R.L.)
“Daytime Running
Lights”
(ove presente)
Con chiave di avviamento in posizione
MAR e ghiera fig. 21 ruotata in
posizione
si accendono le luci diurne.
Le altre lampade e l’illuminazione
interna rimangono spente.
16) 17)
LUCI ANABBAGLIANTI/
LUCI DI POSIZIONE
Con chiave di avviamento in posizione
MAR, ruotare la ghiera in posizione
fig. 21. In caso di attivazione delle
luci anabbaglianti, le luci diurne si
spengono e si accendono le luci di
posizione e anabbaglianti.Sul quadro strumenti si illumina la spia
.
Con chiave di avviamento in posizione
STOP oppure estratta, ruotando la
ghiera dalla posizioneOalla posizione
si accendono tutte le luci di
posizione e le luci targa.
LUCI ABBAGLIANTI
Per inserire le luci abbaglianti, con
ghiera in posizione
, tirare la leva
verso il volante oltre lo scatto di fine
corsa.
Sul quadro strumenti si illumina la spia
.
Tirando nuovamente la leva verso il
volante oltre lo scatto di fine corsa, gli
abbaglianti si disinseriscono, si
reinseriscono le luci anabbaglianti e si
spegne la spia
.
Lampeggi
Si ottengono tirando la leva verso il
volante (posizione instabile) fig. 21,
indipendentemente dalla posizione della
ghiera.
Sul quadro strumenti si illumina la spia
.INDICATORI DI
DIREZIONE
Portare la leva in posizione (stabile):
in alto (posizione A) fig. 21:
attivazione indicatore di direzione
destro;
in basso (posizione B): attivazione
indicatore di direzione sinistro.
Sul quadro strumenti si illumina ad
intermittenza la spia
oppure. Gli
indicatori di direzione si disattivano
automaticamente riportando la vettura
in posizione di marcia rettilinea.
DISPOSITIVO “FOLLOW
ME HOME”
Consente, per un certo periodo di
tempo, l’illuminazione dello spazio
antistante alla vettura.
Attivazione
Con chiave di avviamento in posizione
STOP od estratta, tirare la leva verso
il volante ed agire sulla leva entro 2
minuti dallo spegnimento del motore.
Ad ogni singolo azionamento della leva
l’accensione delle luci viene prolungata
di 30 secondi, fino ad un massimo di
210 secondi: trascorso tale tempo
le luci si spengono automaticamente.
Sul display viene visualizzato il tempo
durante il quale la funzione rimane
attiva.
A
B
21AB0A0026C
21

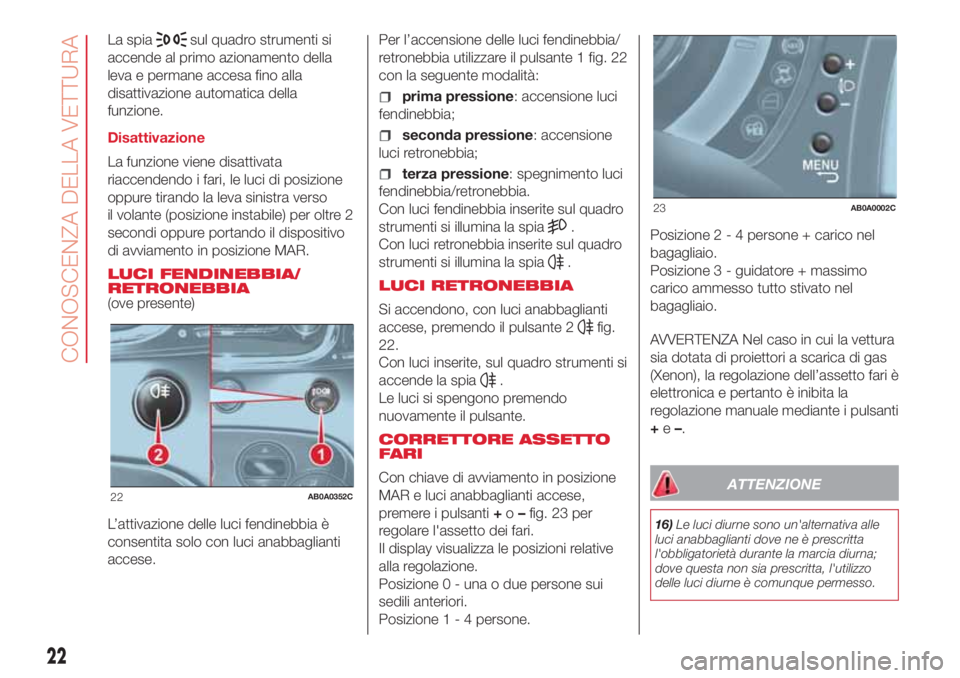

Page 25 of 201

La spiasul quadro strumenti si
accende al primo azionamento della
leva e permane accesa fino alla
disattivazione automatica della
funzione.
Disattivazione
La funzione viene disattivata
riaccendendo i fari, le luci di posizione
oppure tirando la leva sinistra verso
il volante (posizione instabile) per oltre 2
secondi oppure portando il dispositivo
di avviamento in posizione MAR.
LUCI FENDINEBBIA/
RETRONEBBIA
(ove presente)
L’attivazione delle luci fendinebbia è
consentita solo con luci anabbaglianti
accese.Per l’accensione delle luci fendinebbia/
retronebbia utilizzare il pulsante 1 fig. 22
con la seguente modalità:
prima pressione: accensione luci
fendinebbia;
seconda pressione: accensione
luci retronebbia;
terza pressione: spegnimento luci
fendinebbia/retronebbia.
Con luci fendinebbia inserite sul quadro
strumenti si illumina la spia
.
Con luci retronebbia inserite sul quadro
strumenti si illumina la spia
.
LUCI RETRONEBBIA
Si accendono, con luci anabbaglianti
accese, premendo il pulsante 2
fig.
22.
Con luci inserite, sul quadro strumenti si
accende la spia
.
Le luci si spengono premendo
nuovamente il pulsante.
CORRETTORE ASSETTO
FARI
Con chiave di avviamento in posizione
MAR e luci anabbaglianti accese,
premere i pulsanti+o–fig. 23 per
regolare l'assetto dei fari.
Il display visualizza le posizioni relative
alla regolazione.
Posizione 0 - una o due persone sui
sedili anteriori.
Posizione1-4persone.Posizione2-4persone + carico nel
bagagliaio.
Posizione 3 - guidatore + massimo
carico ammesso tutto stivato nel
bagagliaio.
AVVERTENZA Nel caso in cui la vettura
sia dotata di proiettori a scarica di gas
(Xenon), la regolazione dell’assetto fari è
elettronica e pertanto è inibita la
regolazione manuale mediante i pulsanti
+e–.
ATTENZIONE
16)Le luci diurne sono un'alternativa alle
luci anabbaglianti dove ne è prescritta
l'obbligatorietà durante la marcia diurna;
dove questa non sia prescritta, l'utilizzo
delle luci diurne è comunque permesso.
22AB0A0352C
23AB0A0002C
22
CONOSCENZA DELLA VETTURA

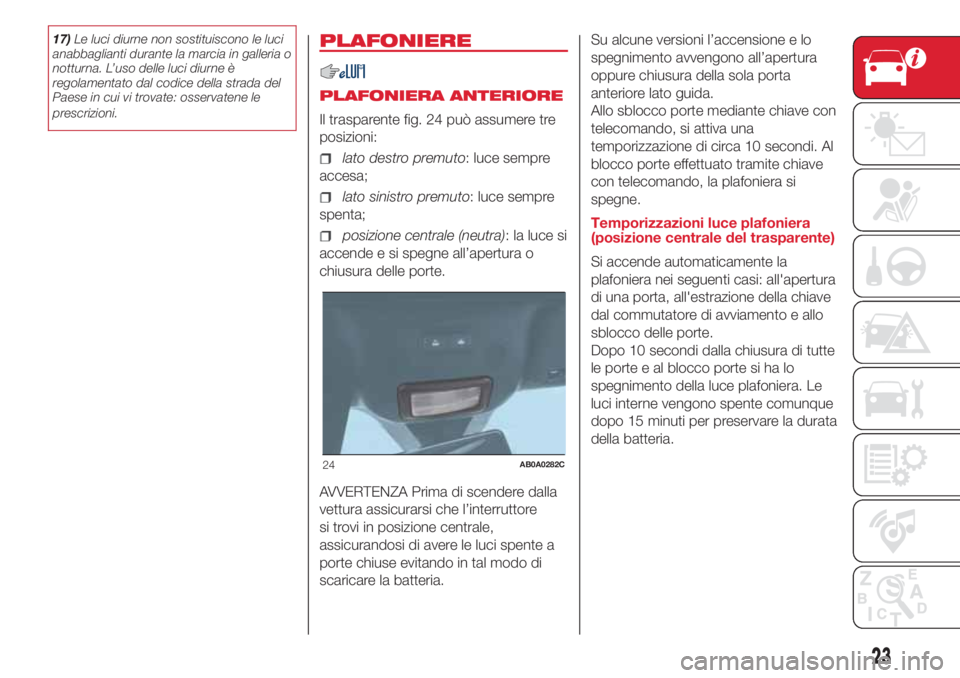

Page 26 of 201

17)Le luci diurne non sostituiscono le luci
anabbaglianti durante la marcia in galleria o
notturna. L’uso delle luci diurne è
regolamentato dal codice della strada del
Paese in cui vi trovate: osservatene le
prescrizioni.PLAFONIERE
PLAFONIERA ANTERIORE
Il trasparente fig. 24 può assumere tre
posizioni:
lato destro premuto: luce sempre
accesa;
lato sinistro premuto: luce sempre
spenta;
posizione centrale (neutra): la luce si
accende e si spegne all’apertura o
chiusura delle porte.
AVVERTENZA Prima di scendere dalla
vettura assicurarsi che l’interruttore
si trovi in posizione centrale,
assicurandosi di avere le luci spente a
porte chiuse evitando in tal modo di
scaricare la batteria.Su alcune versioni l’accensione e lo
spegnimento avvengono all’apertura
oppure chiusura della sola porta
anteriore lato guida.
Allo sblocco porte mediante chiave con
telecomando, si attiva una
temporizzazione di circa 10 secondi. Al
blocco porte effettuato tramite chiave
con telecomando, la plafoniera si
spegne.
Temporizzazioni luce plafoniera
(posizione centrale del trasparente)
Si accende automaticamente la
plafoniera nei seguenti casi: all'apertura
di una porta, all'estrazione della chiave
dal commutatore di avviamento e allo
sblocco delle porte.
Dopo 10 secondi dalla chiusura di tutte
le porte e al blocco porte si ha lo
spegnimento della luce plafoniera. Le
luci interne vengono spente comunque
dopo 15 minuti per preservare la durata
della batteria.
24AB0A0282C
23
Page 27 of 201

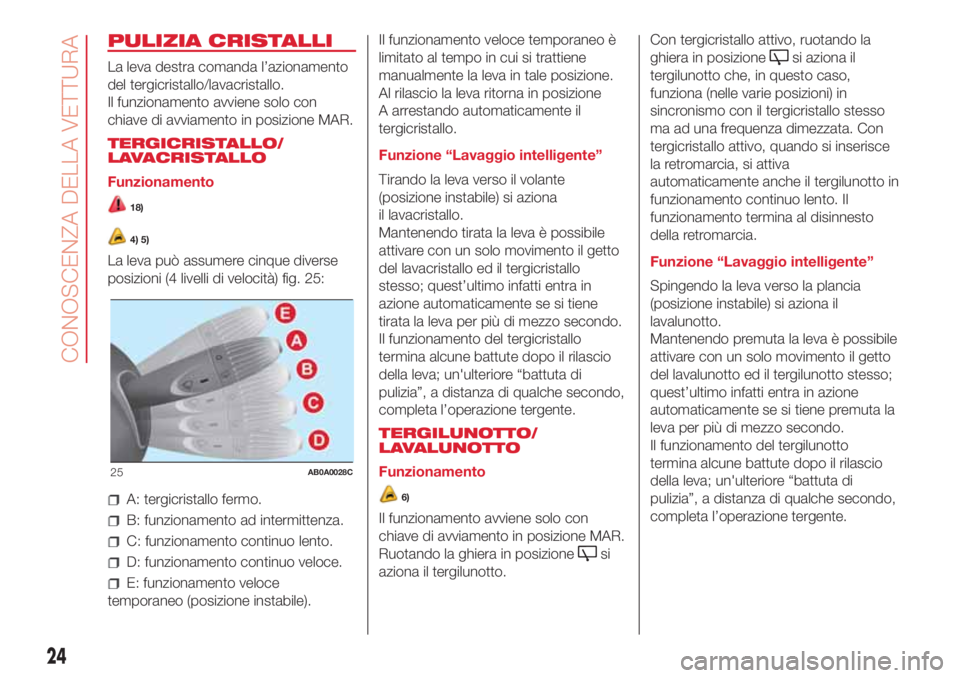

PULIZIA CRISTALLI
La leva destra comanda l’azionamento
del tergicristallo/lavacristallo.
Il funzionamento avviene solo con
chiave di avviamento in posizione MAR.
TERGICRISTALLO/
LAVACRISTALLO
Funzionamento
18)
4) 5)
La leva può assumere cinque diverse
posizioni (4 livelli di velocità) fig. 25:
A: tergicristallo fermo.
B: funzionamento ad intermittenza.
C: funzionamento continuo lento.
D: funzionamento continuo veloce.
E: funzionamento veloce
temporaneo (posizione instabile).Il funzionamento veloce temporaneo è
limitato al tempo in cui si trattiene
manualmente la leva in tale posizione.
Al rilascio la leva ritorna in posizione
A arrestando automaticamente il
tergicristallo.
Funzione “Lavaggio intelligente”
Tirando la leva verso il volante
(posizione instabile) si aziona
il lavacristallo.
Mantenendo tirata la leva è possibile
attivare con un solo movimento il getto
del lavacristallo ed il tergicristallo
stesso; quest’ultimo infatti entra in
azione automaticamente se si tiene
tirata la leva per più di mezzo secondo.
Il funzionamento del tergicristallo
termina alcune battute dopo il rilascio
della leva; un'ulteriore “battuta di
pulizia”, a distanza di qualche secondo,
completa l’operazione tergente.
TERGILUNOTTO/
LAVALUNOTTO
Funzionamento
6)
Il funzionamento avviene solo con
chiave di avviamento in posizione MAR.
Ruotando la ghiera in posizione
si
aziona il tergilunotto.Con tergicristallo attivo, ruotando la
ghiera in posizione
si aziona il
tergilunotto che, in questo caso,
funziona (nelle varie posizioni) in
sincronismo con il tergicristallo stesso
ma ad una frequenza dimezzata. Con
tergicristallo attivo, quando si inserisce
la retromarcia, si attiva
automaticamente anche il tergilunotto in
funzionamento continuo lento. Il
funzionamento termina al disinnesto
della retromarcia.
Funzione “Lavaggio intelligente”
Spingendo la leva verso la plancia
(posizione instabile) si aziona il
lavalunotto.
Mantenendo premuta la leva è possibile
attivare con un solo movimento il getto
del lavalunotto ed il tergilunotto stesso;
quest’ultimo infatti entra in azione
automaticamente se si tiene premuta la
leva per più di mezzo secondo.
Il funzionamento del tergilunotto
termina alcune battute dopo il rilascio
della leva; un'ulteriore “battuta di
pulizia”, a distanza di qualche secondo,
completa l’operazione tergente.
25AB0A0028C
24
CONOSCENZA DELLA VETTURA
Page 28 of 201

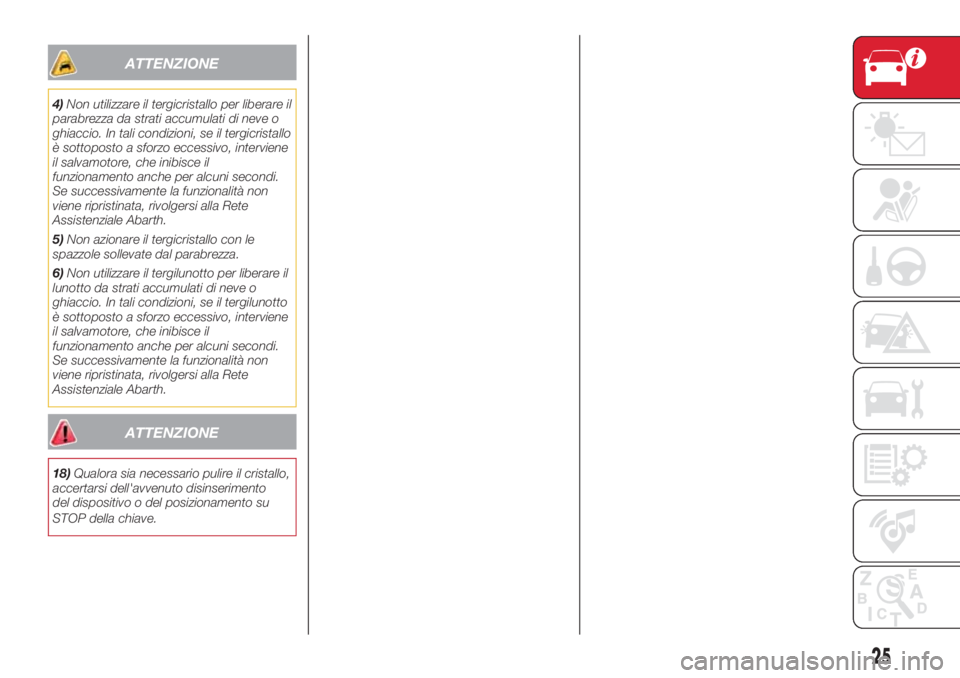

ATTENZIONE
4)Non utilizzare il tergicristallo per liberare il
parabrezza da strati accumulati di neve o
ghiaccio. In tali condizioni, se il tergicristallo
è sottoposto a sforzo eccessivo, interviene
il salvamotore, che inibisce il
funzionamento anche per alcuni secondi.
Se successivamente la funzionalità non
viene ripristinata, rivolgersi alla Rete
Assistenziale Abarth.
5)Non azionare il tergicristallo con le
spazzole sollevate dal parabrezza.
6)Non utilizzare il tergilunotto per liberare il
lunotto da strati accumulati di neve o
ghiaccio. In tali condizioni, se il tergilunotto
è sottoposto a sforzo eccessivo, interviene
il salvamotore, che inibisce il
funzionamento anche per alcuni secondi.
Se successivamente la funzionalità non
viene ripristinata, rivolgersi alla Rete
Assistenziale Abarth.
ATTENZIONE
18)Qualora sia necessario pulire il cristallo,
accertarsi dell'avvenuto disinserimento
del dispositivo o del posizionamento su
STOP della chiave.
25
Page 29 of 201

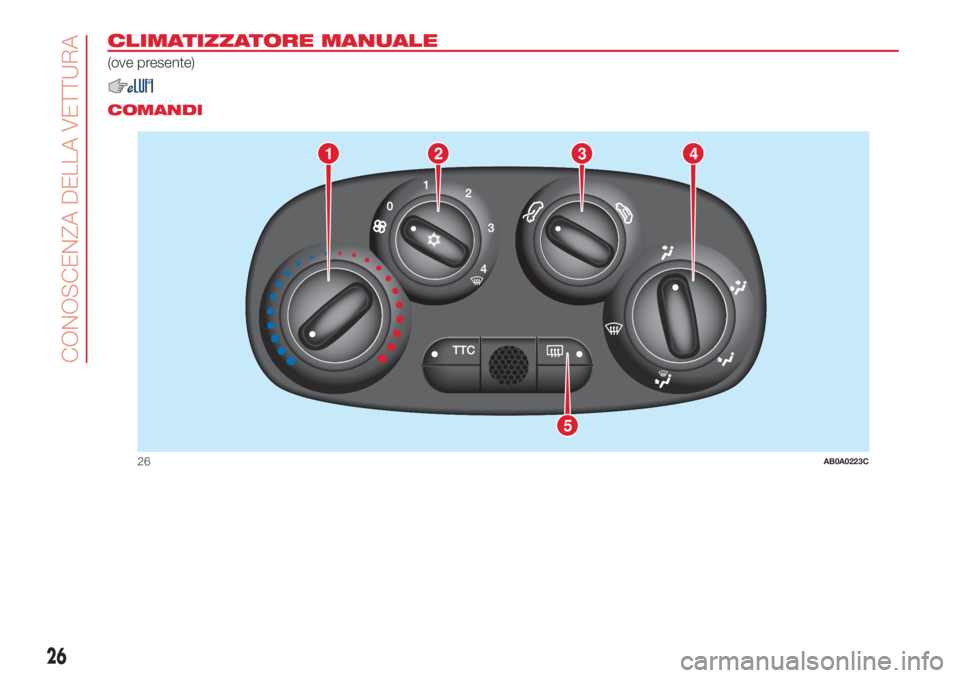

CLIMATIZZATORE MANUALE
(ove presente)
.
COMANDI
1
5
234
26AB0A0223C
26
CONOSCENZA DELLA VETTURA
Page 30 of 201

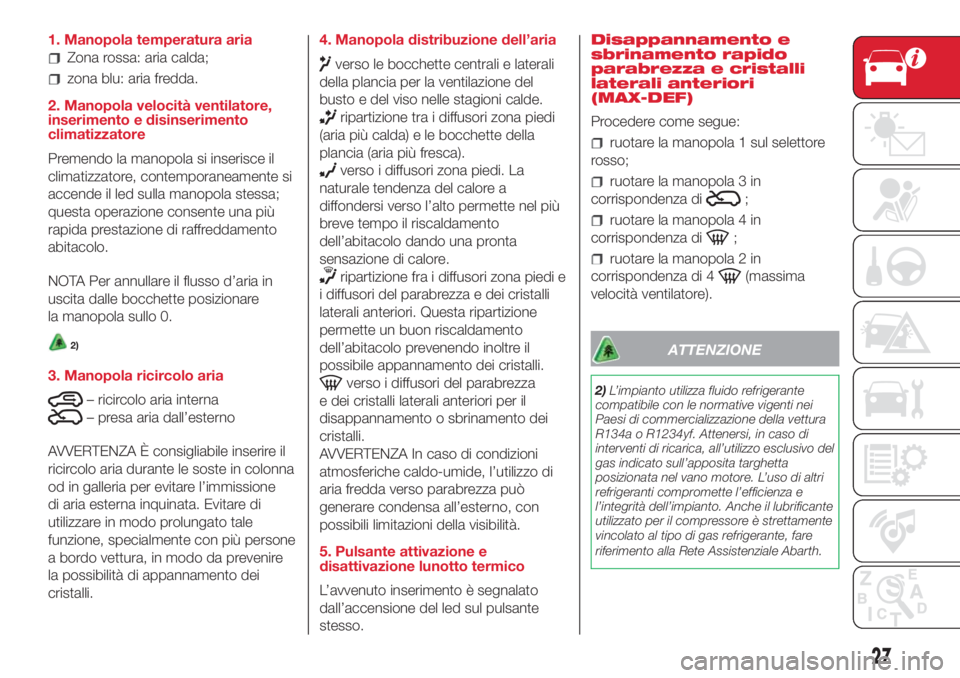

1. Manopola temperatura aria
Zona rossa: aria calda;
zona blu: aria fredda.
2. Manopola velocità ventilatore,
inserimento e disinserimento
climatizzatore
Premendo la manopola si inserisce il
climatizzatore, contemporaneamente si
accende il led sulla manopola stessa;
questa operazione consente una più
rapida prestazione di raffreddamento
abitacolo.
NOTA Per annullare il flusso d’aria in
uscita dalle bocchette posizionare
la manopola sullo 0.
2)
3. Manopola ricircolo aria
– ricircolo aria interna
– presa aria dall’esterno
AVVERTENZA È consigliabile inserire il
ricircolo aria durante le soste in colonna
od in galleria per evitare l’immissione
di aria esterna inquinata. Evitare di
utilizzare in modo prolungato tale
funzione, specialmente con più persone
a bordo vettura, in modo da prevenire
la possibilità di appannamento dei
cristalli.4. Manopola distribuzione dell’aria
verso le bocchette centrali e laterali
della plancia per la ventilazione del
busto e del viso nelle stagioni calde.
ripartizione tra i diffusori zona piedi
(aria più calda) e le bocchette della
plancia (aria più fresca).
verso i diffusori zona piedi. La
naturale tendenza del calore a
diffondersi verso l’alto permette nel più
breve tempo il riscaldamento
dell’abitacolo dando una pronta
sensazione di calore.
ripartizione fra i diffusori zona piedi e
i diffusori del parabrezza e dei cristalli
laterali anteriori. Questa ripartizione
permette un buon riscaldamento
dell’abitacolo prevenendo inoltre il
possibile appannamento dei cristalli.
verso i diffusori del parabrezza
e dei cristalli laterali anteriori per il
disappannamento o sbrinamento dei
cristalli.
AVVERTENZA In caso di condizioni
atmosferiche caldo-umide, l’utilizzo di
aria fredda verso parabrezza può
generare condensa all’esterno, con
possibili limitazioni della visibilità.
5. Pulsante attivazione e
disattivazione lunotto termico
L’avvenuto inserimento è segnalato
dall’accensione del led sul pulsante
stesso.Disappannamento e
sbrinamento rapido
parabrezza e cristalli
laterali anteriori
(MAX-DEF)
Procedere come segue:
ruotare la manopola 1 sul selettore
rosso;
ruotare la manopola 3 in
corrispondenza di
;
ruotare la manopola 4 in
corrispondenza di
;
ruotare la manopola 2 in
corrispondenza di 4
(massima
velocità ventilatore).
ATTENZIONE
2)L’impianto utilizza fluido refrigerante
compatibile con le normative vigenti nei
Paesi di commercializzazione della vettura
R134a o R1234yf. Attenersi, in caso di
interventi di ricarica, all’utilizzo esclusivo del
gas indicato sull’apposita targhetta
posizionata nel vano motore. L’uso di altri
refrigeranti compromette l’efficienza e
l’integrità dell’impianto. Anche il lubrificante
utilizzato per il compressore è strettamente
vincolato al tipo di gas refrigerante, fare
riferimento alla Rete Assistenziale Abarth.
27
