Abarth 500 2018 Libretto Uso Manutenzione (in Italian)

Spia Cosa significa

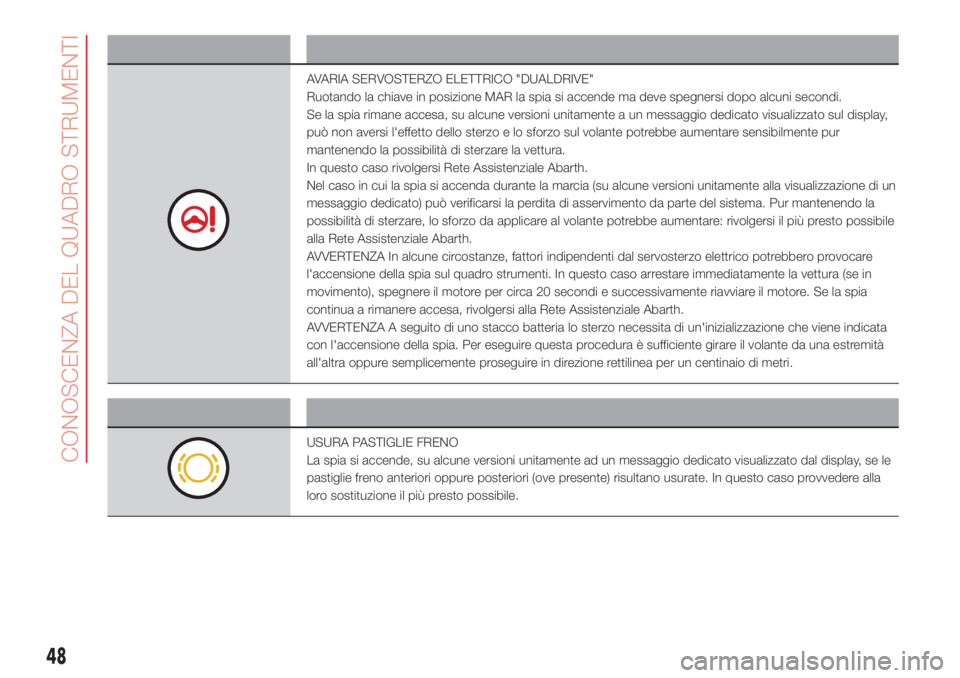

AVARIA SERVOSTERZO ELETTRICO "DUALDRIVE"
Ruotando la chiave in posizione MAR la spia si accende ma deve spegnersi dopo alcuni secondi.
Se la spia rimane accesa, su alcune versioni unitamente a un messaggio dedicato visualizzato sul display,
può non aversi l'effetto dello sterzo e lo sforzo sul volante potrebbe aumentare sensibilmente pur
mantenendo la possibilità di sterzare la vettura.
In questo caso rivolgersi Rete Assistenziale Abarth.
Nel caso in cui la spia si accenda durante la marcia (su alcune versioni unitamente alla visualizzazione di un
messaggio dedicato) può verificarsi la perdita di asservimento da parte del sistema. Pur mantenendo la
possibilità di sterzare, lo sforzo da applicare al volante potrebbe aumentare: rivolgersi il più presto possibile
alla Rete Assistenziale Abarth.
AVVERTENZA In alcune circostanze, fattori indipendenti dal servosterzo elettrico potrebbero provocare
l'accensione della spia sul quadro strumenti. In questo caso arrestare immediatamente la vettura (se in
movimento), spegnere il motore per circa 20 secondi e successivamente riavviare il motore. Se la spia
continua a rimanere accesa, rivolgersi alla Rete Assistenziale Abarth.
AVVERTENZA A seguito di uno stacco batteria lo sterzo necessita di un'inizializzazione che viene indicata
con l'accensione della spia. Per eseguire questa procedura è sufficiente girare il volante da una estremità
all'altra oppure semplicemente proseguire in direzione rettilinea per un centinaio di metri.
Spia Cosa significa
USURA PASTIGLIE FRENO
La spia si accende, su alcune versioni unitamente ad un messaggio dedicato visualizzato dal display, se le
pastiglie freno anteriori oppure posteriori (ove presente) risultano usurate. In questo caso provvedere alla
loro sostituzione il più presto possibile.
48
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa

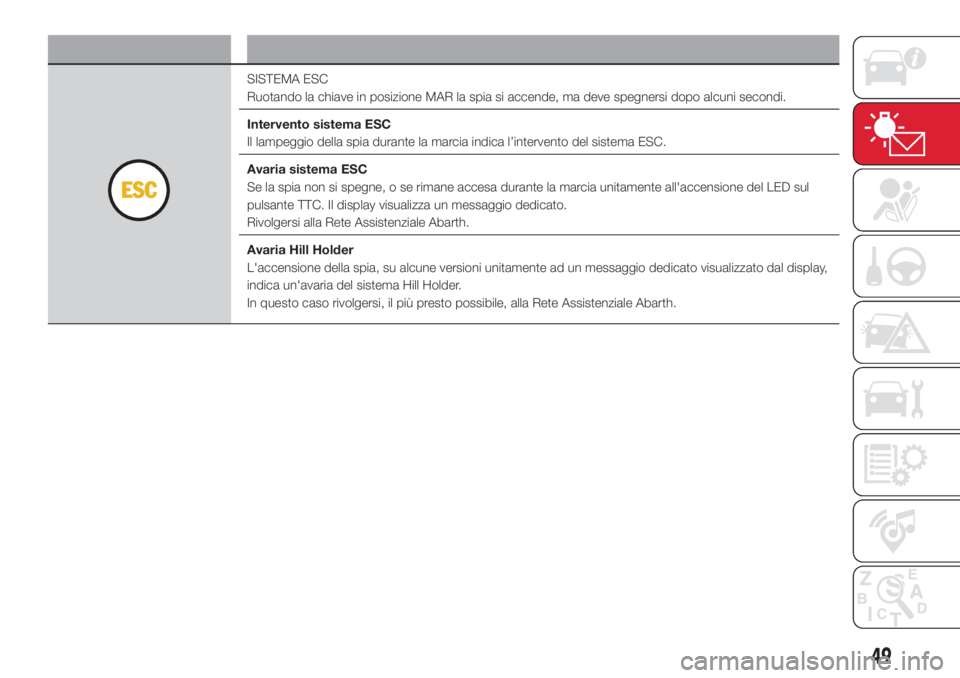

SISTEMA ESC
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
Intervento sistema ESC
Il lampeggio della spia durante la marcia indica l’intervento del sistema ESC.
Avaria sistema ESC
Se la spia non si spegne, o se rimane accesa durante la marcia unitamente all'accensione del LED sul
pulsante TTC. Il display visualizza un messaggio dedicato.
Rivolgersi alla Rete Assistenziale Abarth.
Avaria Hill Holder
L'accensione della spia, su alcune versioni unitamente ad un messaggio dedicato visualizzato dal display,
indica un'avaria del sistema Hill Holder.
In questo caso rivolgersi, il più presto possibile, alla Rete Assistenziale Abarth.
49

Spia Cosa significa

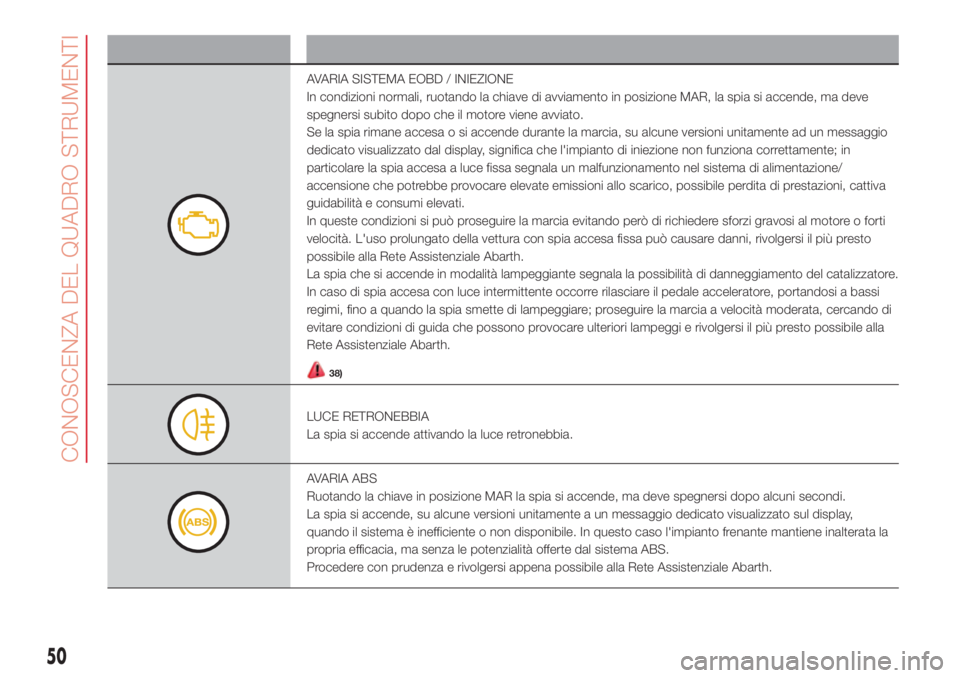

AVARIA SISTEMA EOBD / INIEZIONE
In condizioni normali, ruotando la chiave di avviamento in posizione MAR, la spia si accende, ma deve
spegnersi subito dopo che il motore viene avviato.
Se la spia rimane accesa o si accende durante la marcia, su alcune versioni unitamente ad un messaggio
dedicato visualizzato dal display, significa che l'impianto di iniezione non funziona correttamente; in
particolare la spia accesa a luce fissa segnala un malfunzionamento nel sistema di alimentazione/
accensione che potrebbe provocare elevate emissioni allo scarico, possibile perdita di prestazioni, cattiva
guidabilità e consumi elevati.
In queste condizioni si può proseguire la marcia evitando però di richiedere sforzi gravosi al motore o forti
velocità. L'uso prolungato della vettura con spia accesa fissa può causare danni, rivolgersi il più presto
possibile alla Rete Assistenziale Abarth.
La spia che si accende in modalità lampeggiante segnala la possibilità di danneggiamento del catalizzatore.
In caso di spia accesa con luce intermittente occorre rilasciare il pedale acceleratore, portandosi a bassi
regimi, fino a quando la spia smette di lampeggiare; proseguire la marcia a velocità moderata, cercando di
evitare condizioni di guida che possono provocare ulteriori lampeggi e rivolgersi il più presto possibile alla
Rete Assistenziale Abarth.
38)
LUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia.
AVARIA ABS
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia si accende, su alcune versioni unitamente a un messaggio dedicato visualizzato sul display,
quando il sistema è inefficiente o non disponibile. In questo caso l'impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità offerte dal sistema ABS.
Procedere con prudenza e rivolgersi appena possibile alla Rete Assistenziale Abarth.
50
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa

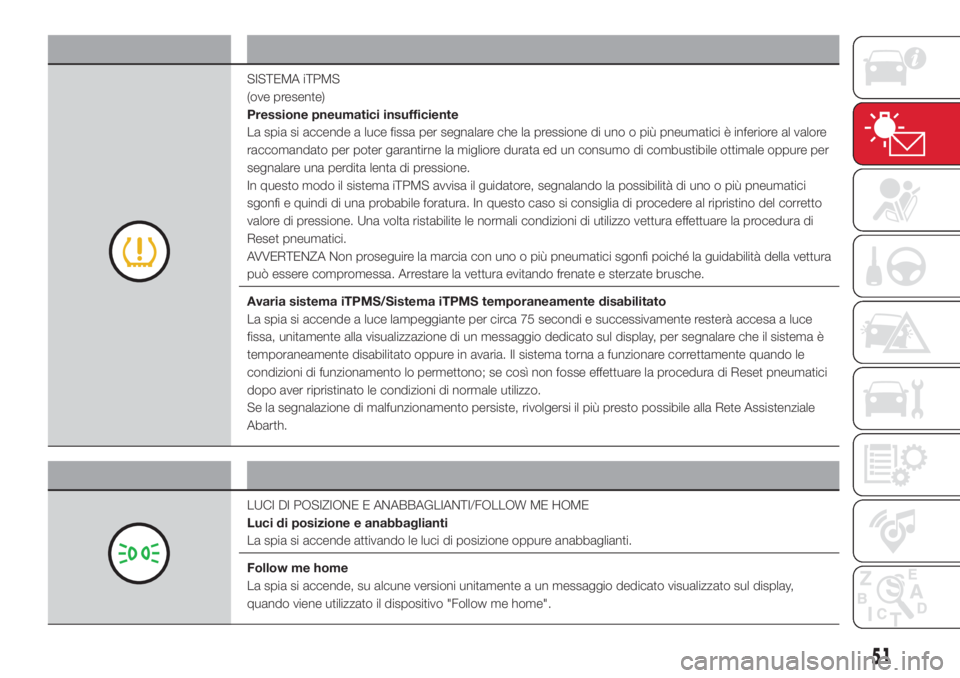

SISTEMA iTPMS
(ove presente)
Pressione pneumatici insufficiente
La spia si accende a luce fissa per segnalare che la pressione di uno o più pneumatici è inferiore al valore
raccomandato per poter garantirne la migliore durata ed un consumo di combustibile ottimale oppure per
segnalare una perdita lenta di pressione.
In questo modo il sistema iTPMS avvisa il guidatore, segnalando la possibilità di uno o più pneumatici
sgonfi e quindi di una probabile foratura. In questo caso si consiglia di procedere al ripristino del corretto
valore di pressione. Una volta ristabilite le normali condizioni di utilizzo vettura effettuare la procedura di
Reset pneumatici.
AVVERTENZA Non proseguire la marcia con uno o più pneumatici sgonfi poiché la guidabilità della vettura
può essere compromessa. Arrestare la vettura evitando frenate e sterzate brusche.
Avaria sistema iTPMS/Sistema iTPMS temporaneamente disabilitato
La spia si accende a luce lampeggiante per circa 75 secondi e successivamente resterà accesa a luce
fissa, unitamente alla visualizzazione di un messaggio dedicato sul display, per segnalare che il sistema è
temporaneamente disabilitato oppure in avaria. Il sistema torna a funzionare correttamente quando le
condizioni di funzionamento lo permettono; se così non fosse effettuare la procedura di Reset pneumatici
dopo aver ripristinato le condizioni di normale utilizzo.
Se la segnalazione di malfunzionamento persiste, rivolgersi il più presto possibile alla Rete Assistenziale
Abarth.
Spia Cosa significa
LUCI DI POSIZIONE E ANABBAGLIANTI/FOLLOW ME HOME
Luci di posizione e anabbaglianti
La spia si accende attivando le luci di posizione oppure anabbaglianti.
Follow me home
La spia si accende, su alcune versioni unitamente a un messaggio dedicato visualizzato sul display,
quando viene utilizzato il dispositivo "Follow me home".
51

Spia Cosa significa

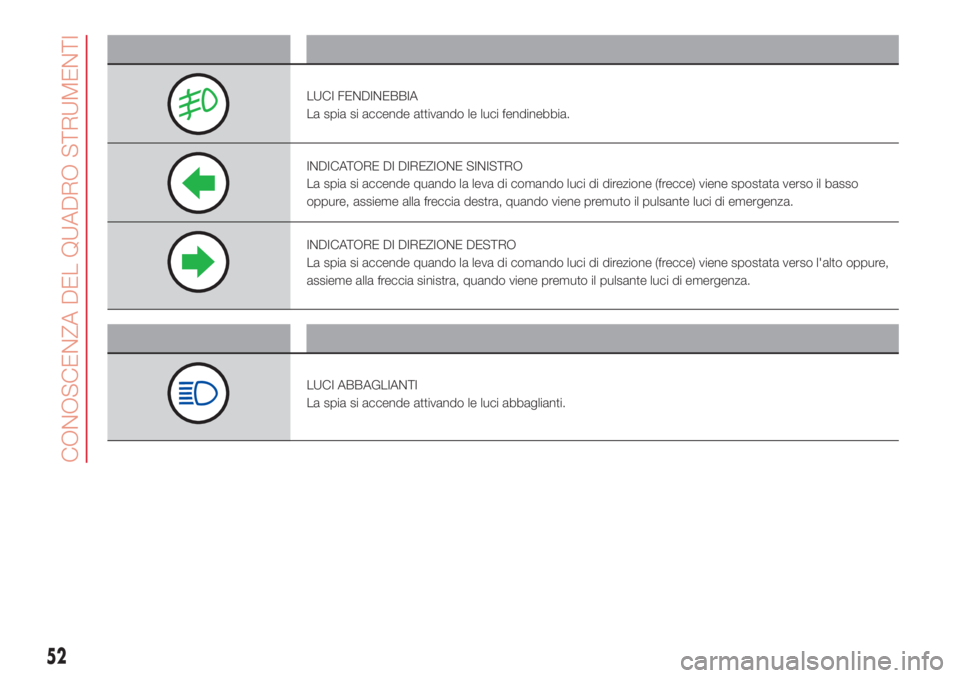

LUCI FENDINEBBIA
La spia si accende attivando le luci fendinebbia.
INDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso il basso
oppure, assieme alla freccia destra, quando viene premuto il pulsante luci di emergenza.
INDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso l'alto oppure,
assieme alla freccia sinistra, quando viene premuto il pulsante luci di emergenza.
Spia Cosa significa
LUCI ABBAGLIANTI
La spia si accende attivando le luci abbaglianti.
52
CONOSCENZA DEL QUADRO STRUMENTI

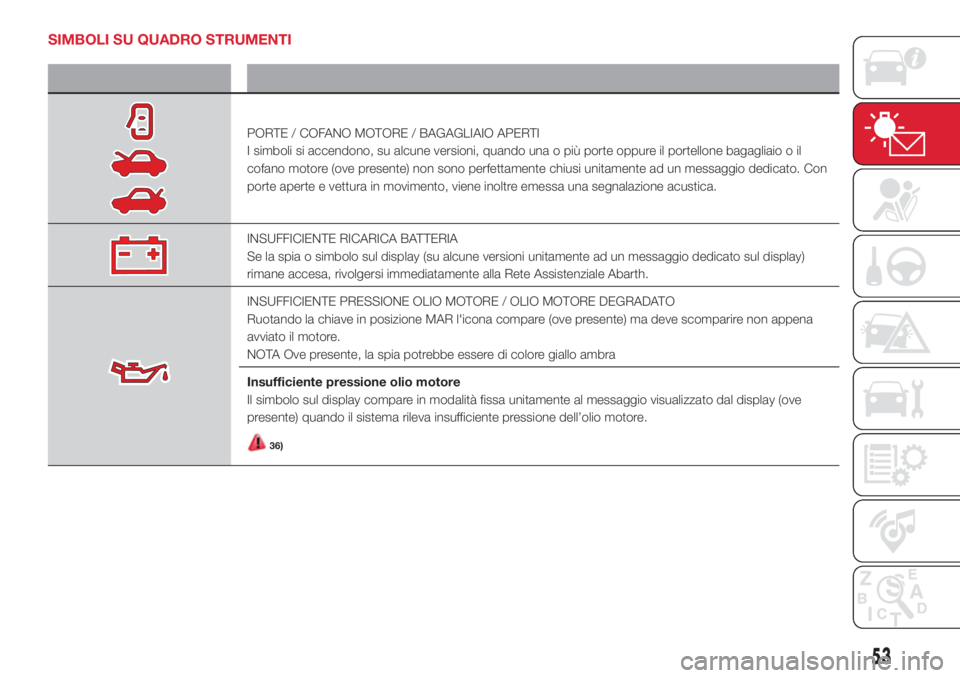

SIMBOLI SU QUADRO STRUMENTI
Simbolo Cosa significa
PORTE / COFANO MOTORE / BAGAGLIAIO APERTI
I simboli si accendono, su alcune versioni, quando una o più porte oppure il portellone bagagliaio o il
cofano motore (ove presente) non sono perfettamente chiusi unitamente ad un messaggio dedicato. Con
porte aperte e vettura in movimento, viene inoltre emessa una segnalazione acustica.
INSUFFICIENTE RICARICA BATTERIA
Se la spia o simbolo sul display (su alcune versioni unitamente ad un messaggio dedicato sul display)
rimane accesa, rivolgersi immediatamente alla Rete Assistenziale Abarth.
INSUFFICIENTE PRESSIONE OLIO MOTORE / OLIO MOTORE DEGRADATO
Ruotando la chiave in posizione MAR l'icona compare (ove presente) ma deve scomparire non appena
avviato il motore.
NOTA Ove presente, la spia potrebbe essere di colore giallo ambra
Insufficiente pressione olio motore
Il simbolo sul display compare in modalità fissa unitamente al messaggio visualizzato dal display (ove
presente) quando il sistema rileva insufficiente pressione dell’olio motore.
36)
53

Simbolo Cosa significa

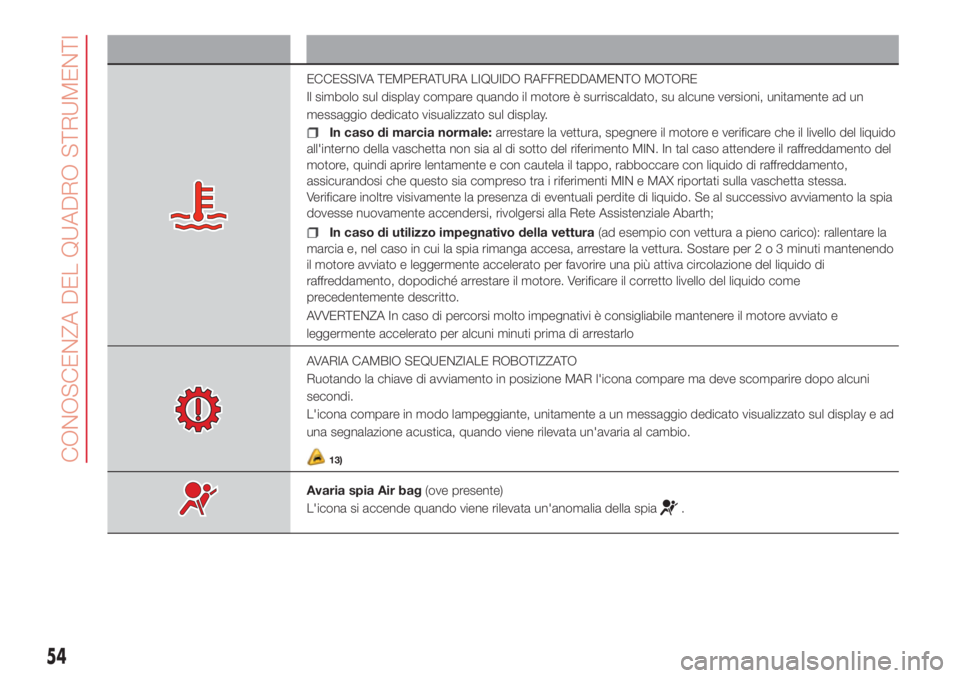

ECCESSIVA TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE
Il simbolo sul display compare quando il motore è surriscaldato, su alcune versioni, unitamente ad un
messaggio dedicato visualizzato sul display.
In caso di marcia normale:arrestare la vettura, spegnere il motore e verificare che il livello del liquido
all'interno della vaschetta non sia al di sotto del riferimento MIN. In tal caso attendere il raffreddamento del
motore, quindi aprire lentamente e con cautela il tappo, rabboccare con liquido di raffreddamento,
assicurandosi che questo sia compreso tra i riferimenti MIN e MAX riportati sulla vaschetta stessa.
Verificare inoltre visivamente la presenza di eventuali perdite di liquido. Se al successivo avviamento la spia
dovesse nuovamente accendersi, rivolgersi alla Rete Assistenziale Abarth;
In caso di utilizzo impegnativo della vettura(ad esempio con vettura a pieno carico): rallentare la
marcia e, nel caso in cui la spia rimanga accesa, arrestare la vettura. Sostare per2o3minuti mantenendo
il motore avviato e leggermente accelerato per favorire una più attiva circolazione del liquido di
raffreddamento, dopodiché arrestare il motore. Verificare il corretto livello del liquido come
precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è consigliabile mantenere il motore avviato e
leggermente accelerato per alcuni minuti prima di arrestarlo
AVARIA CAMBIO SEQUENZIALE ROBOTIZZATO
Ruotando la chiave di avviamento in posizione MAR l'icona compare ma deve scomparire dopo alcuni
secondi.
L'icona compare in modo lampeggiante, unitamente a un messaggio dedicato visualizzato sul display e ad
una segnalazione acustica, quando viene rilevata un'avaria al cambio.
13)
Avaria spia Air bag(ove presente)
L'icona si accende quando viene rilevata un'anomalia della spia
.
54
CONOSCENZA DEL QUADRO STRUMENTI

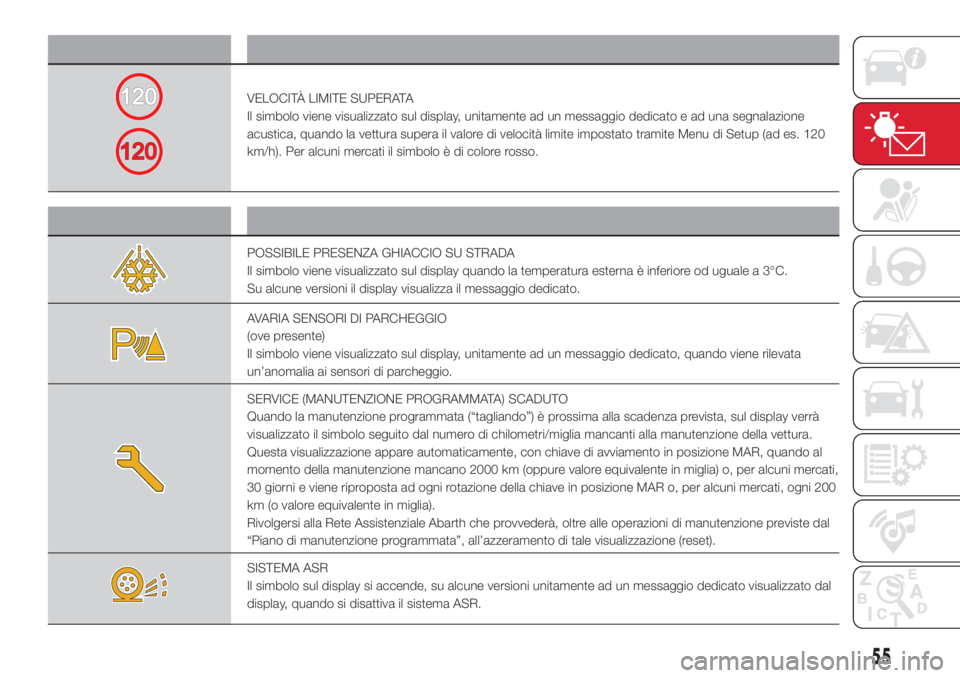

Simbolo Cosa significa
VELOCITÀ LIMITE SUPERATA
Il simbolo viene visualizzato sul display, unitamente ad un messaggio dedicato e ad una segnalazione
acustica, quando la vettura supera il valore di velocità limite impostato tramite Menu di Setup (ad es. 120
km/h). Per alcuni mercati il simbolo è di colore rosso.
Simbolo Cosa significa
POSSIBILE PRESENZA GHIACCIO SU STRADA
Il simbolo viene visualizzato sul display quando la temperatura esterna è inferiore od uguale a 3°C.
Su alcune versioni il display visualizza il messaggio dedicato.
AVARIA SENSORI DI PARCHEGGIO
(ove presente)
Il simbolo viene visualizzato sul display, unitamente ad un messaggio dedicato, quando viene rilevata
un’anomalia ai sensori di parcheggio.
SERVICE (MANUTENZIONE PROGRAMMATA) SCADUTO
Quando la manutenzione programmata (“tagliando”) è prossima alla scadenza prevista, sul display verrà
visualizzato il simbolo seguito dal numero di chilometri/miglia mancanti alla manutenzione della vettura.
Questa visualizzazione appare automaticamente, con chiave di avviamento in posizione MAR, quando al
momento della manutenzione mancano 2000 km (oppure valore equivalente in miglia) o, per alcuni mercati,
30 giorni e viene riproposta ad ogni rotazione della chiave in posizione MAR o, per alcuni mercati, ogni 200
km (o valore equivalente in miglia).
Rivolgersi alla Rete Assistenziale Abarth che provvederà, oltre alle operazioni di manutenzione previste dal
“Piano di manutenzione programmata”, all’azzeramento di tale visualizzazione (reset).
SISTEMA ASR
Il simbolo sul display si accende, su alcune versioni unitamente ad un messaggio dedicato visualizzato dal
display, quando si disattiva il sistema ASR.
55

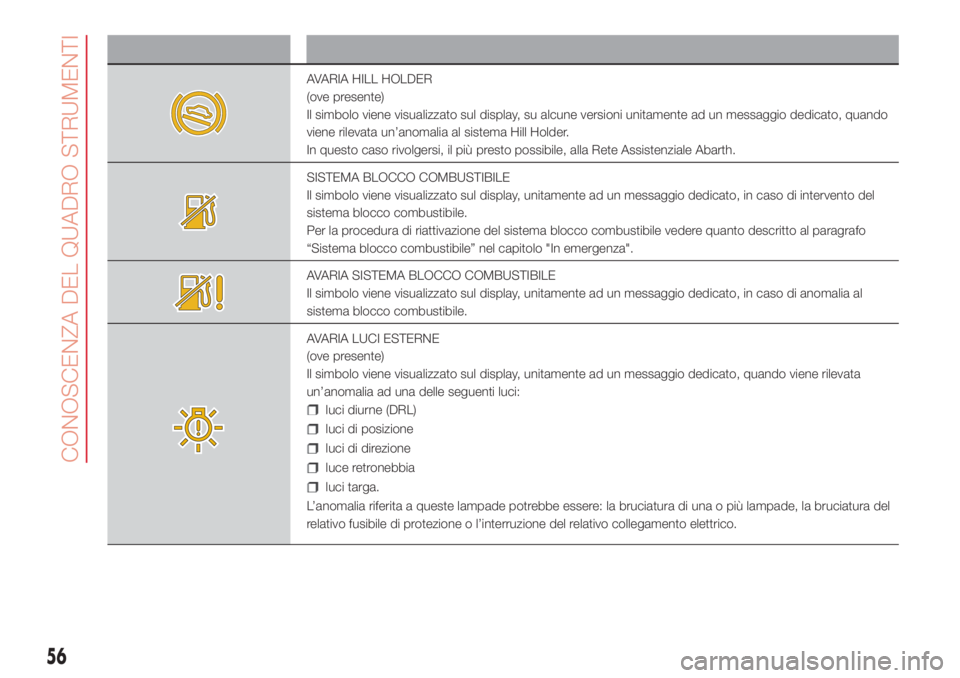

Simbolo Cosa significa
AVARIA HILL HOLDER
(ove presente)
Il simbolo viene visualizzato sul display, su alcune versioni unitamente ad un messaggio dedicato, quando
viene rilevata un’anomalia al sistema Hill Holder.
In questo caso rivolgersi, il più presto possibile, alla Rete Assistenziale Abarth.
SISTEMA BLOCCO COMBUSTIBILE
Il simbolo viene visualizzato sul display, unitamente ad un messaggio dedicato, in caso di intervento del
sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile vedere quanto descritto al paragrafo
“Sistema blocco combustibile” nel capitolo "In emergenza".
AVARIA SISTEMA BLOCCO COMBUSTIBILE
Il simbolo viene visualizzato sul display, unitamente ad un messaggio dedicato, in caso di anomalia al
sistema blocco combustibile.
AVARIA LUCI ESTERNE
(ove presente)
Il simbolo viene visualizzato sul display, unitamente ad un messaggio dedicato, quando viene rilevata
un’anomalia ad una delle seguenti luci:
luci diurne (DRL)
luci di posizione
luci di direzione
luce retronebbia
luci targa.
L’anomalia riferita a queste lampade potrebbe essere: la bruciatura di una o più lampade, la bruciatura del
relativo fusibile di protezione o l’interruzione del relativo collegamento elettrico.
56
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa

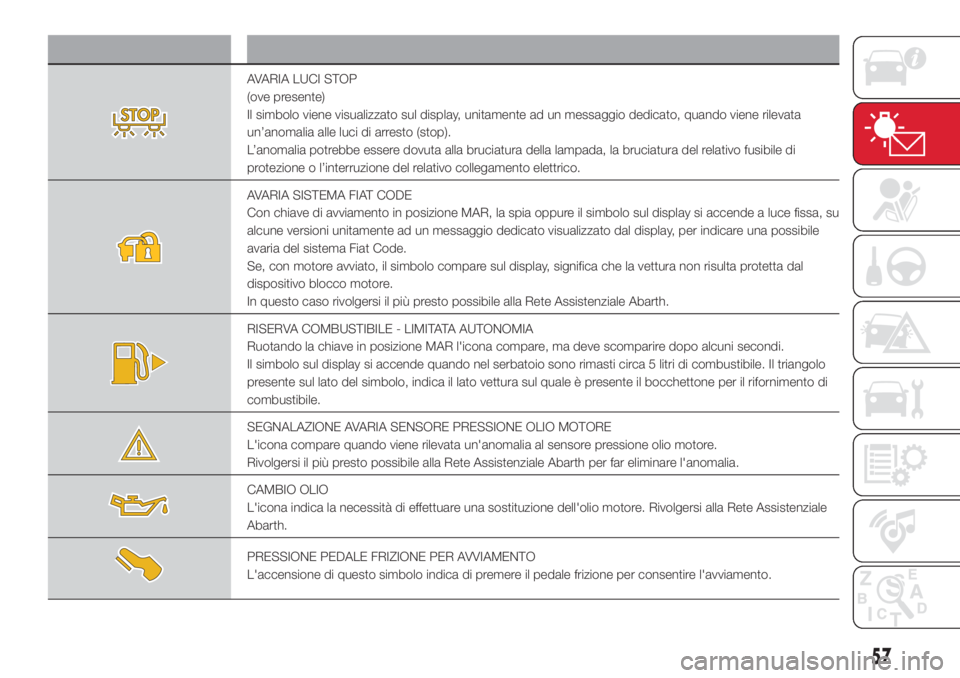

AVARIA LUCI STOP
(ove presente)
Il simbolo viene visualizzato sul display, unitamente ad un messaggio dedicato, quando viene rilevata
un’anomalia alle luci di arresto (stop).
L’anomalia potrebbe essere dovuta alla bruciatura della lampada, la bruciatura del relativo fusibile di
protezione o l’interruzione del relativo collegamento elettrico.
AVARIA SISTEMA FIAT CODE
Con chiave di avviamento in posizione MAR, la spia oppure il simbolo sul display si accende a luce fissa, su
alcune versioni unitamente ad un messaggio dedicato visualizzato dal display, per indicare una possibile
avaria del sistema Fiat Code.
Se, con motore avviato, il simbolo compare sul display, significa che la vettura non risulta protetta dal
dispositivo blocco motore.
In questo caso rivolgersi il più presto possibile alla Rete Assistenziale Abarth.
RISERVA COMBUSTIBILE - LIMITATAAUTONOMIA
Ruotando la chiave in posizione MAR l'icona compare, ma deve scomparire dopo alcuni secondi.
Il simbolo sul display si accende quando nel serbatoio sono rimasti circa 5 litri di combustibile. Il triangolo
presente sul lato del simbolo, indica il lato vettura sul quale è presente il bocchettone per il rifornimento di
combustibile.
SEGNALAZIONE AVARIA SENSORE PRESSIONE OLIO MOTORE
L'icona compare quando viene rilevata un'anomalia al sensore pressione olio motore.
Rivolgersi il più presto possibile alla Rete Assistenziale Abarth per far eliminare l'anomalia.
CAMBIO OLIO
L'icona indica la necessità di effettuare una sostituzione dell'olio motore. Rivolgersi alla Rete Assistenziale
Abarth.
PRESSIONE PEDALE FRIZIONE PER AVVIAMENTO
L'accensione di questo simbolo indica di premere il pedale frizione per consentire l'avviamento.
57
