Abarth 500 2018 Návod k použití a údržbě (in Czech)

TECHNICKÁ DATA
V této kapitole je uvedeno a doloženo
údaji, tabulkami a grafy vše užitečné
proto, aby bylo jasné, jak je vaše
vozidlo uděláno a jak funguje. Pro
fanouška, technika, ale i prostě pro
toho, kdo chce poznat své vozidlo do
sebemenšího detailu.IDENTIFIKAČNÍ ÚDAJE ...................130
MOTOR ..........................................131
KOLA ..............................................133
ROZMĚRY ......................................134
HMOTNOSTI ...................................135
NÁPLNĚ..........................................138
KAPALINY A MAZIVA ......................139
VÝKONY .........................................141
SPOTŘEBA PALIVA.........................142
EMISE CO2 ....................................143
POKYNY PRO NAKLÁDÁNÍ S
VOZIDLEM NA KONCI
ŽIVOTNOSTI ...................................144
129

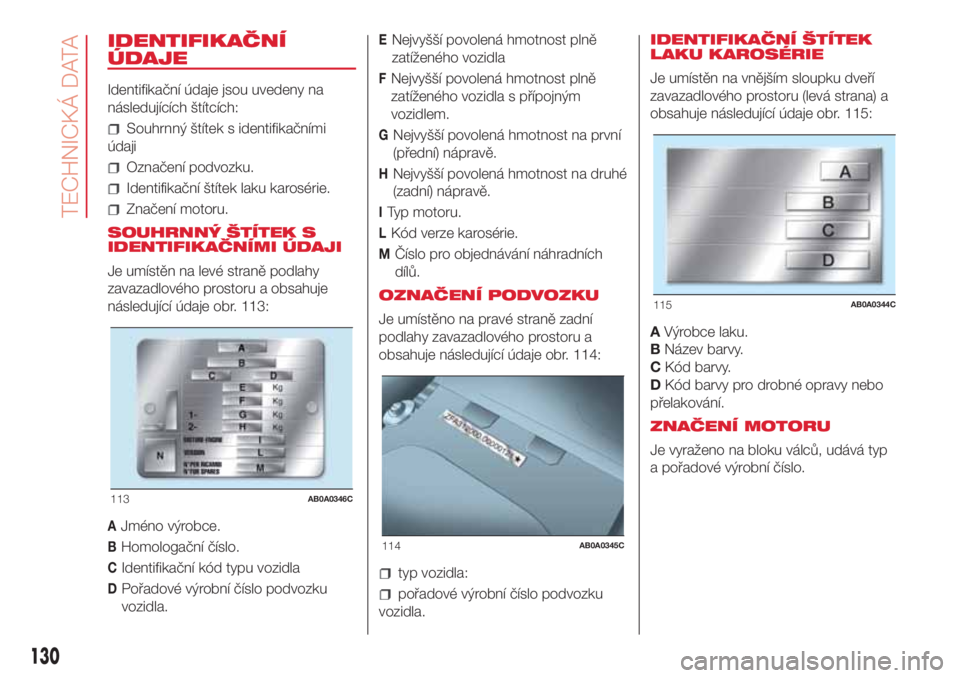

IDENTIFIKAČNÍ
ÚDAJE
Identifikační údaje jsou uvedeny na
následujících štítcích:
Souhrnný štítek s identifikačními
údaji
Označení podvozku.
Identifikační štítek laku karosérie.
Značení motoru.
SOUHRNNÝ ŠTÍTEK S
IDENTIFIKAČNÍMI ÚDAJI
Je umístěn na levé straně podlahy
zavazadlového prostoru a obsahuje
následující údaje obr. 113:
AJméno výrobce.
BHomologační číslo.
CIdentifikační kód typu vozidla
DPořadové výrobní číslo podvozku
vozidla.
ENejvyšší povolená hmotnost plně
zatíženého vozidla
FNejvyšší povolená hmotnost plně
zatíženého vozidla s přípojným
vozidlem.
GNejvyšší povolená hmotnost na první
(přední) nápravě.
HNejvyšší povolená hmotnost na druhé
(zadní) nápravě.
ITyp motoru.
LKód verze karosérie.
MČíslo pro objednávání náhradních
dílů.
OZNAČENÍ PODVOZKU
Je umístěno na pravé straně zadní
podlahy zavazadlového prostoru a
obsahuje následující údaje obr. 114:
typ vozidla:
pořadové výrobní číslo podvozku
vozidla.IDENTIFIKAČNÍ ŠTÍTEK
LAKU KAROSÉRIE
Je umístěn na vnějším sloupku dveří
zavazadlového prostoru (levá strana) a
obsahuje následující údaje obr. 115:
AVýrobce laku.
BNázev barvy.
CKód barvy.
DKód barvy pro drobné opravy nebo
přelakování.
ZNAČENÍ MOTORU
Je vyraženo na bloku válců, udává typ
a pořadové výrobní číslo.
113AB0A0346C
114AB0A0345C
115AB0A0344C
130
TECHNICKÁ DATA

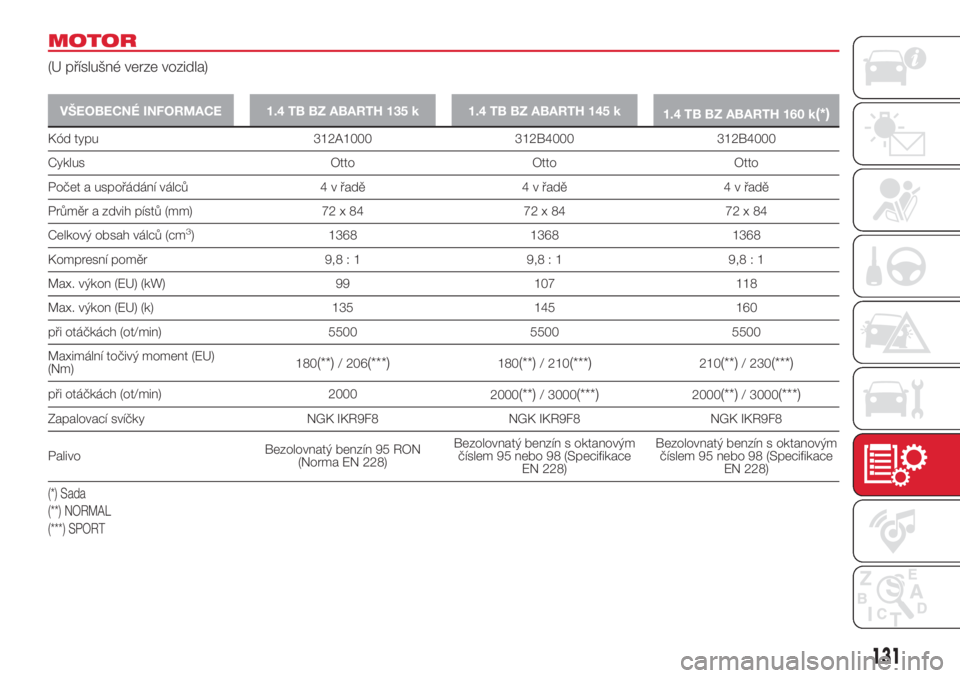

MOTOR
(U příslušné verze vozidla)
VŠEOBECNÉ INFORMACE 1.4 TB BZ ABARTH 135 k 1.4 TB BZ ABARTH 145 k
1.4 TB BZ ABARTH 160 k(*)
Kód typu 312A1000 312B4000 312B4000
Cyklus Otto Otto Otto
Počet a uspořádání válců 4 v řadě 4 v řadě 4 v řadě
Průměr a zdvih pístů (mm) 72 x 84 72 x 84 72 x 84
Celkový obsah válců (cm
3) 1368 1368 1368
Kompresní poměr 9,8 : 1 9,8 : 1 9,8 : 1
Max. výkon (EU) (kW) 99 107 118
Max. výkon (EU) (k) 135 145 160
při otáčkách (ot/min) 5500 5500 5500
Maximální točivý moment (EU)
(Nm)180
(**)/ 206(***)180(**)/ 210(***)210(**)/ 230(***)
při otáčkách (ot/min) 2000
2000(**)/ 3000(***)2000(**)/ 3000(***)
Zapalovací svíčky NGK IKR9F8 NGK IKR9F8 NGK IKR9F8
PalivoBezolovnatý benzín 95 RON
(Norma EN 228)Bezolovnatý benzín s oktanovým
číslem 95 nebo 98 (Specifikace
EN 228)Bezolovnatý benzín s oktanovým
číslem 95 nebo 98 (Specifikace
EN 228)
(*) Sada
(**) NORMAL
(***) SPORT
131

VŠEOBECNÉ
INFORMACE1.4 TB BZ ABARTH 1.4 TB BZ ABARTH1.4 TB BZ ABARTH(*)1.4 TB BZ ABARTH
Kód typu 312B6000 312B3000 312B3000 312A3000
Cyklus Otto Otto Otto Otto
Počet a uspořádání válců 4 v řadě 4 v řadě 4 v řadě 4 v řadě
Průměr a zdvih pístů (mm) 72 x 84 72 x 84 72 x 84 72 x 84
Celkový obsah válců
(cm
3)1368 1368 1368 1368
Kompresní poměr 9,0 : 1 9,0 : 1 9,0 : 1 9,0 : 1
Max. výkon (EU) (kW)
120
(****)121(****)132(****)132(****)
Max. výkon (EU) (k)
163(****)165(****)180(****)180(****)
při otáčkách (ot/min) 5500 5500 5500 5500
Maximální točivý moment
(EU) (Nm)210
(**)/ 230(***)210(**)/ 230(***)230(**)/ 250(***)230(**)/ 250(***)
při otáčkách (ot/min)
2000(**)/ 3000(***)2000(**)/ 3000(***)2000(**)/ 3000(***)2000(**)/ 3000(***)
Zapalovací svíčky NGK IKR9F8 NGK IKR9F8 NGK IKR9F8 NGK IKR9F8
PalivoBezolovnatý benzín s
oktanovým číslem 95
nebo 98 (Specifikace EN
228)Bezolovnatý benzín s
oktanovým číslem 95
nebo 98 (Specifikace EN
228)Bezolovnatý benzín s
oktanovým číslem 95
nebo 98 (Specifikace EN
228)Bezolovnatý benzín s
oktanovým číslem 95
nebo 98 (Specifikace EN
228)
(*) Sada
(****) Hodnota stanovená při používání bezolovnatého benzínu s oktanovým číslem 98.
(**) NORMAL
(***) SPORT
132
TECHNICKÁ DATA
163k
165k
180k180k

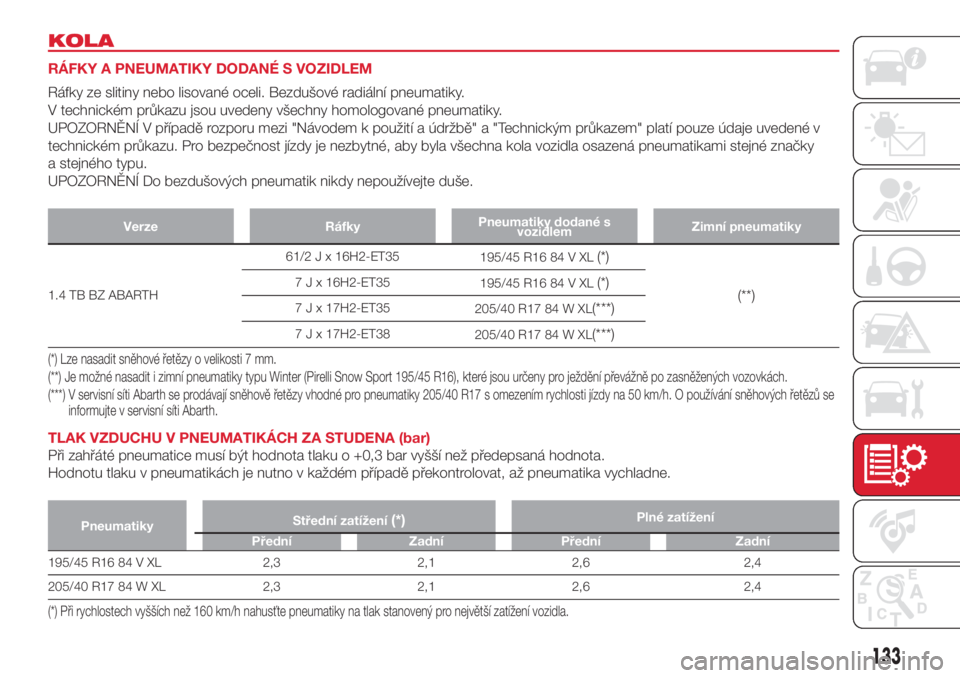

KOLA
RÁFKY A PNEUMATIKY DODANÉ S VOZIDLEM
Ráfky ze slitiny nebo lisované oceli. Bezdušové radiální pneumatiky.
V technickém průkazu jsou uvedeny všechny homologované pneumatiky.
UPOZORNĚNÍ V případě rozporu mezi "Návodem k použití a údržbě" a "Technickým průkazem" platí pouze údaje uvedené v
technickém průkazu. Pro bezpečnost jízdy je nezbytné, aby byla všechna kola vozidla osazená pneumatikami stejné značky
a stejného typu.
UPOZORNĚNÍ Do bezdušových pneumatik nikdy nepoužívejte duše.
Verze RáfkyPneumatiky dodané s
vozidlemZimní pneumatiky
1.4 TB BZ ABARTH61/2 J x 16H2-ET35
195/45 R16 84 V XL
(*)
(**)
7 J x 16H2-ET35
195/45 R16 84 V XL(*)
7 J x 17H2-ET35
205/40 R17 84 W XL(***)
7 J x 17H2-ET38
205/40 R17 84 W XL(***)
(*) Lze nasadit sněhové řetězy o velikosti 7 mm.
(**) Je možné nasadit i zimní pneumatiky typu Winter (Pirelli Snow Sport 195/45 R16), které jsou určeny pro ježdění převážně po zasněžených vozovkách.
(***) V servisní síti Abarth se prodávají sněhově řetězy vhodné pro pneumatiky 205/40 R17 s omezením rychlosti jízdy na 50 km/h. O používání sněhovýchřetězů se
informujte v servisní síti Abarth.
TLAK VZDUCHU V PNEUMATIKÁCH ZA STUDENA (bar)
Při zahřáté pneumatice musí být hodnota tlaku o +0,3 bar vyšší než předepsaná hodnota.
Hodnotu tlaku v pneumatikách je nutno v každém případě překontrolovat, až pneumatika vychladne.
PneumatikyStřední zatížení(*)Plné zatížení
Přední Zadní Přední Zadní
195/45 R16 84 V XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
(*) Při rychlostech vyšších než 160 km/h nahusťte pneumatiky na tlak stanovený pro největší zatížení vozidla.
133

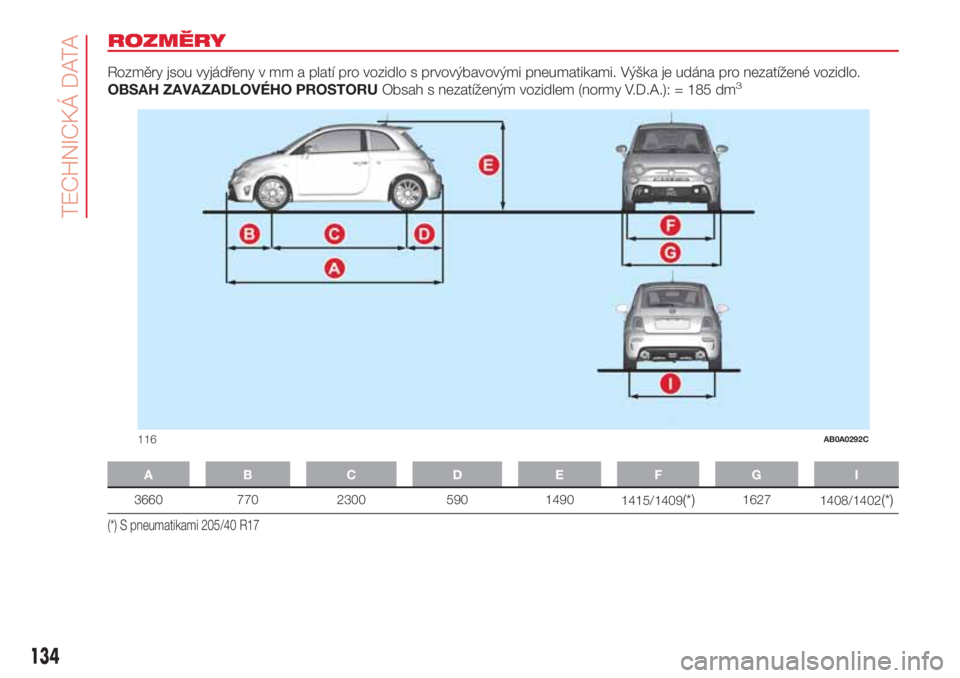

ROZMĚRY
Rozměry jsou vyjádřeny v mm a platí pro vozidlo s prvovýbavovými pneumatikami. Výška je udána pro nezatížené vozidlo.
OBSAH ZAVAZADLOVÉHO PROSTORUObsah s nezatíženým vozidlem (normy V.D.A.): = 185 dm3
AB C D EFG I
3660 770 2300 590 1490
1415/1409(*)1627
1408/1402(*)
(*) S pneumatikami 205/40 R17
116AB0A0292C
134
TECHNICKÁ DATA

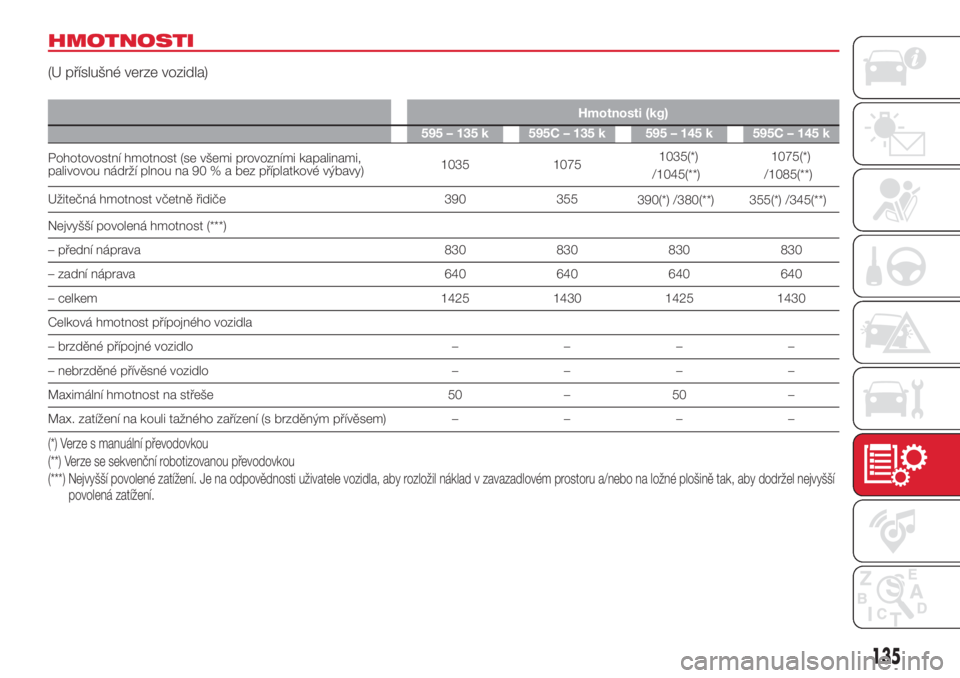

HMOTNOSTI
(U příslušné verze vozidla)
Hmotnosti (kg)
595 – 135 k 595C – 135 k 595 – 145 k 595C – 145 k
Pohotovostní hmotnost (se všemi provozními kapalinami,
palivovou nádrží plnou na 90 % a bez příplatkové výbavy)1035 10751035(*)
/1045(**)1075(*)
/1085(**)
Užitečná hmotnost včetně řidiče 390 355
390(*) /380(**)355(*) /345(**)
Nejvyšší povolená hmotnost(***)
– přední náprava 830 830 830 830
– zadní náprava 640 640 640 640
– celkem 1425 1430 1425 1430
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo––––
– nebrzděné přívěsné vozidlo––––
Maximální hmotnost na střeše 50 – 50 –
Max. zatížení na kouli tažného zařízení (s brzděným přívěsem)––––
(*) Verze s manuální převodovkou
(**) Verze se sekvenční robotizovanou převodovkou
(***) Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel nejvyšší
povolená zatížení.
135

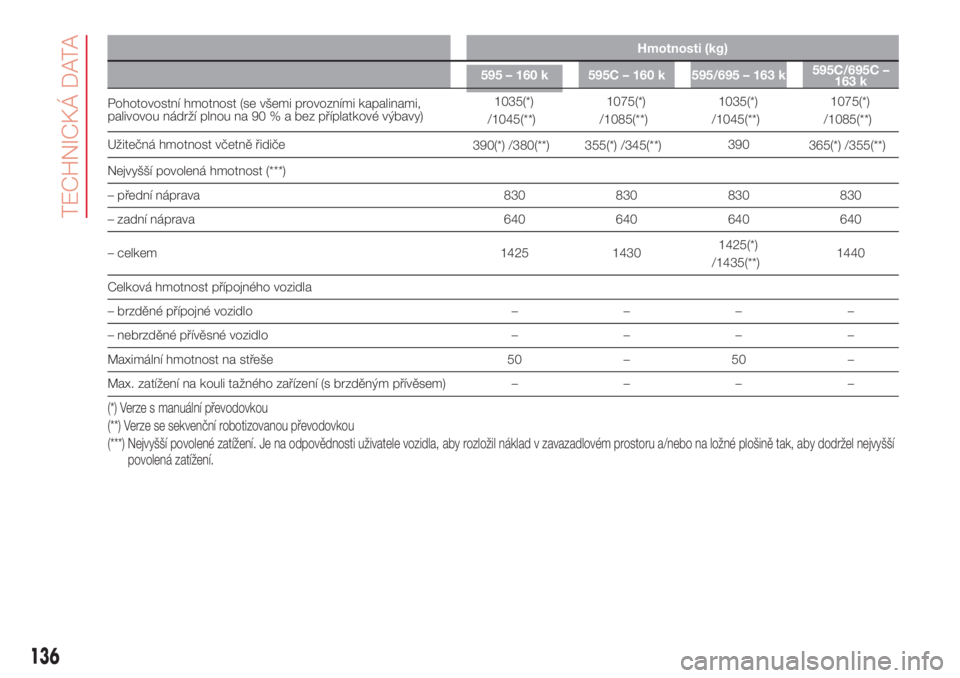

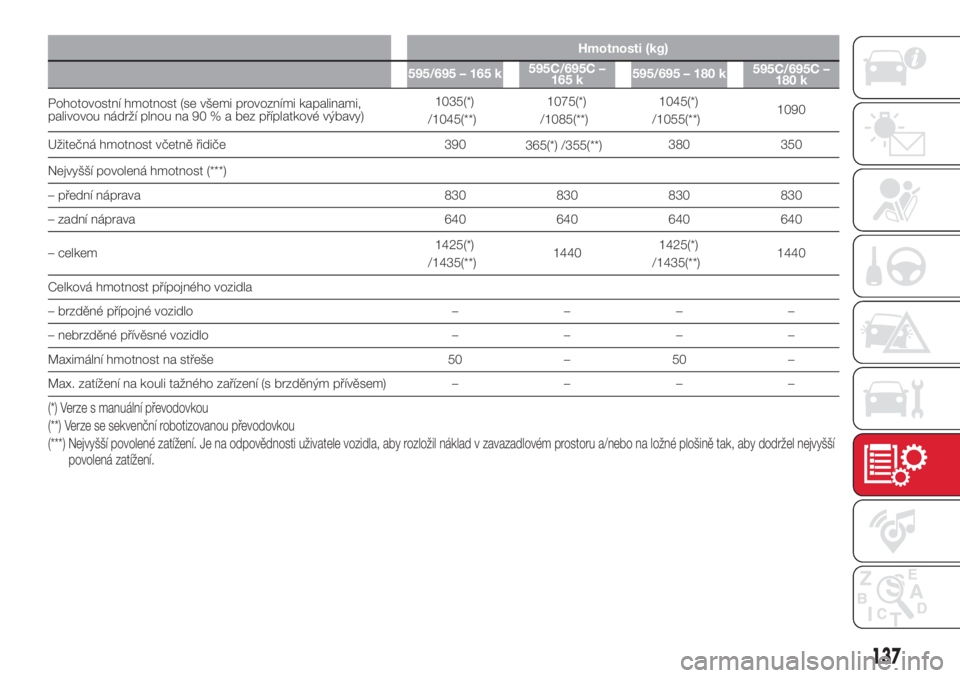

Hmotnosti (kg)
595 – 160 k 595C – 160 k 595/695 – 163 k595C/695C –
163 k
Pohotovostní hmotnost (se všemi provozními kapalinami,
palivovou nádrží plnou na 90 % a bez příplatkové výbavy)1035(*)
/1045(**)1075(*)
/1085(**)1035(*)
/1045(**)1075(*)
/1085(**)
Užitečná hmotnost včetně řidiče
390(*) /380(**)355(*) /345(**)390
365(*) /355(**)
Nejvyšší povolená hmotnost(***)
– přední náprava 830 830 830 830
– zadní náprava 640 640 640 640
– celkem 1425 14301425
(*)
/1435(**)1440
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo––––
– nebrzděné přívěsné vozidlo––––
Maximální hmotnost na střeše 50 – 50 –
Max. zatížení na kouli tažného zařízení (s brzděným přívěsem)––––
(*) Verze s manuální převodovkou
(**) Verze se sekvenční robotizovanou převodovkou
(***) Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel nejvyšší
povolená zatížení.
136
TECHNICKÁ DATA

Hmotnosti (kg)
595/695 – 165 k595C/695C –
165 k595/695 – 180 k595C/695C –
180 k
Pohotovostní hmotnost (se všemi provozními kapalinami,
palivovou nádrží plnou na 90 % a bez příplatkové výbavy)1035(*)
/1045(**)1075(*)
/1085(**)1045(*)
/1055(**)1090
Užitečná hmotnost včetně řidiče 390
365
(*) /355(**)380 350
Nejvyšší povolená hmotnost
(***)
– přední náprava 830 830 830 830
– zadní náprava 640 640 640 640
– celkem1425
(*)
/1435(**)14401425(*)
/1435(**)1440
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo––––
– nebrzděné přívěsné vozidlo––––
Maximální hmotnost na střeše 50 – 50 –
Max. zatížení na kouli tažného zařízení (s brzděným přívěsem)––––
(*) Verze s manuální převodovkou
(**) Verze se sekvenční robotizovanou převodovkou
(***) Nejvyšší povolené zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby dodržel nejvyšší
povolená zatížení.
137

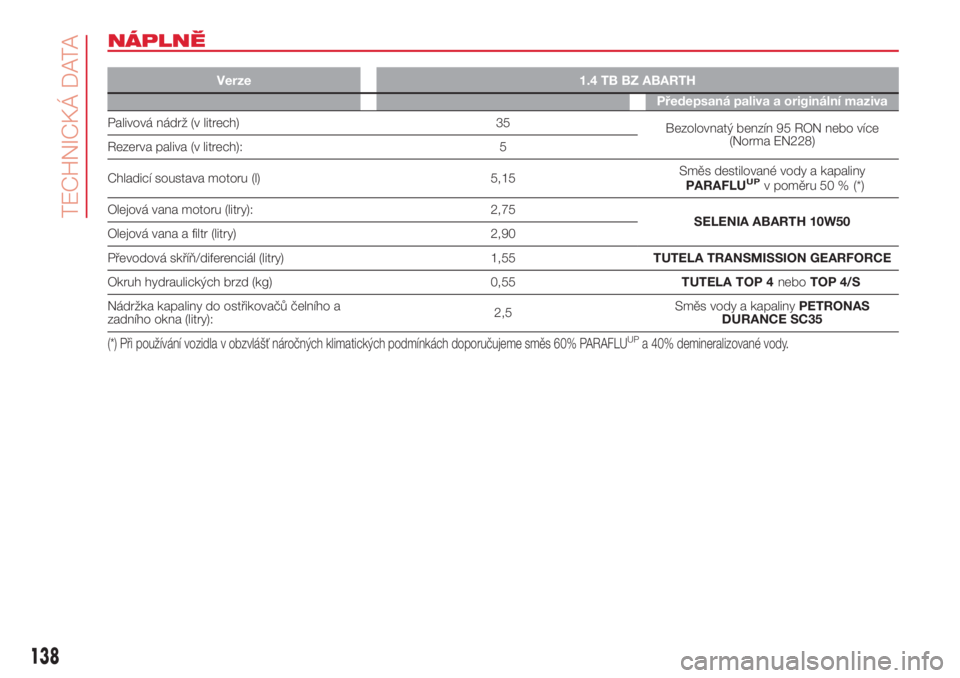

NÁPLNĚ
Verze 1.4 TB BZ ABARTH
Předepsaná paliva a originální maziva
Palivová nádrž (v litrech) 35
Bezolovnatý benzín 95 RON nebo více
(Norma EN228)
Rezerva paliva (v litrech): 5
Chladicí soustava motoru (l) 5,15Směs destilované vody a kapaliny
PARAFLU
UPv poměru 50 % (*)
Olejová vana motoru (litry): 2,75
SELENIA ABARTH 10W50
Olejová vana a filtr (litry) 2,90
Převodová skříň/diferenciál (litry) 1,55TUTELA TRANSMISSION GEARFORCE
Okruh hydraulických brzd (kg) 0,55TUTELA TOP 4
neboTOP 4/S
Nádržka kapaliny do ostřikovačů čelního a
zadního okna (litry):2,5Směs vody a kapalinyPETRONAS
DURANCE SC35
(*) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLUUPa 40% demineralizované vody.
