Abarth 500 2018 Návod k použití a údržbě (in Czech)

ÚDRŽBA A PÉČE
Řádnou údržbou lze dlouhodobě
zachovat výkony vozidla, snižovat
provozní náklady a zachovávat účinnost
bezpečnostních systémů.
V této kapitole je objasněno, jak toho
docílit.PLÁNOVANÁ ÚDRŽBA ...................110
PLÁN ÚDRŽBY ...............................111
PRAVIDELNÉ KONTROLY ...............115
POUŽÍVÁNÍ VOZIDLA ZA
NÁROČNÝCH PODMÍNEK ..............115
KONTROLA HLADIN .......................116
BATERIE .........................................120
DOBITÍ BATERIE .............................121
STĚRAČE ČELNÍHO/ZADNÍHO
OKNA .............................................122
ZVEDNUTÍ VOZIDLA .......................123
KOLA A PNEUMATIKY ....................123
KAROSÉRIE ....................................124
INTERIÉR ........................................127
109

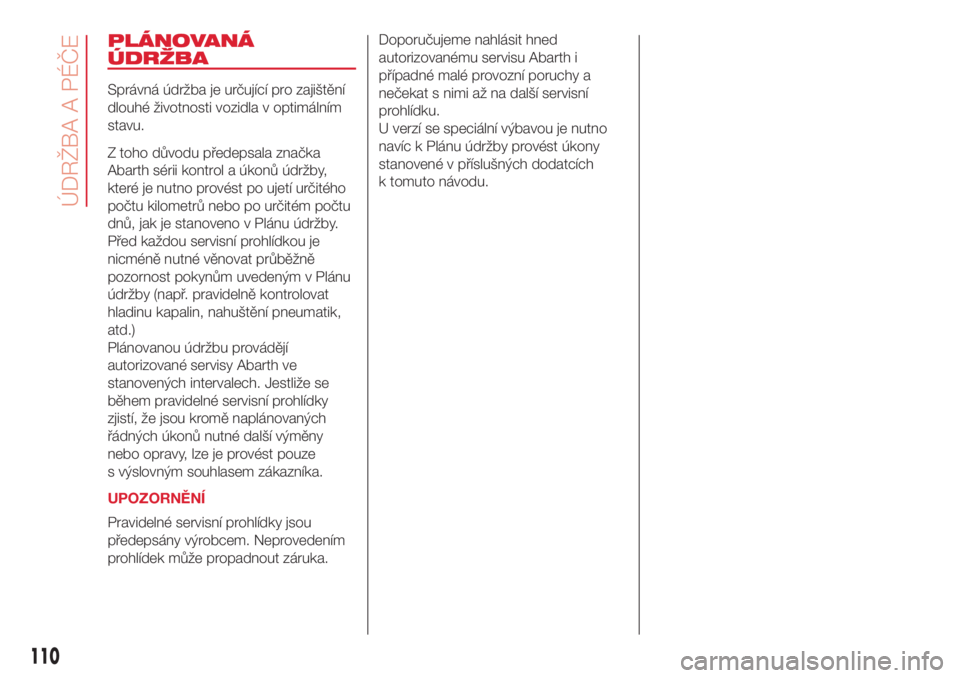

PLÁNOVANÁ
ÚDRŽBA
Správná údržba je určující pro zajištění
dlouhé životnosti vozidla v optimálním
stavu.
Z toho důvodu předepsala značka
Abarth sérii kontrol a úkonů údržby,
které je nutno provést po ujetí určitého
počtu kilometrů nebo po určitém počtu
dnů, jak je stanoveno v Plánu údržby.
Před každou servisní prohlídkou je
nicméně nutné věnovat průběžně
pozornost pokynům uvedeným v Plánu
údržby (např. pravidelně kontrolovat
hladinu kapalin, nahuštění pneumatik,
atd.)
Plánovanou údržbu provádějí
autorizované servisy Abarth ve
stanovených intervalech. Jestliže se
během pravidelné servisní prohlídky
zjistí, že jsou kromě naplánovaných
řádných úkonů nutné další výměny
nebo opravy, lze je provést pouze
s výslovným souhlasem zákazníka.
UPOZORNĚNÍ
Pravidelné servisní prohlídky jsou
předepsány výrobcem. Neprovedením
prohlídek může propadnout záruka.Doporučujeme nahlásit hned
autorizovanému servisu Abarth i
případné malé provozní poruchy a
nečekat s nimi až na další servisní
prohlídku.
U verzí se speciální výbavou je nutno
navíc k Plánu údržby provést úkony
stanovené v příslušných dodatcích
k tomuto návodu.
110
ÚDRŽBA A PÉČE

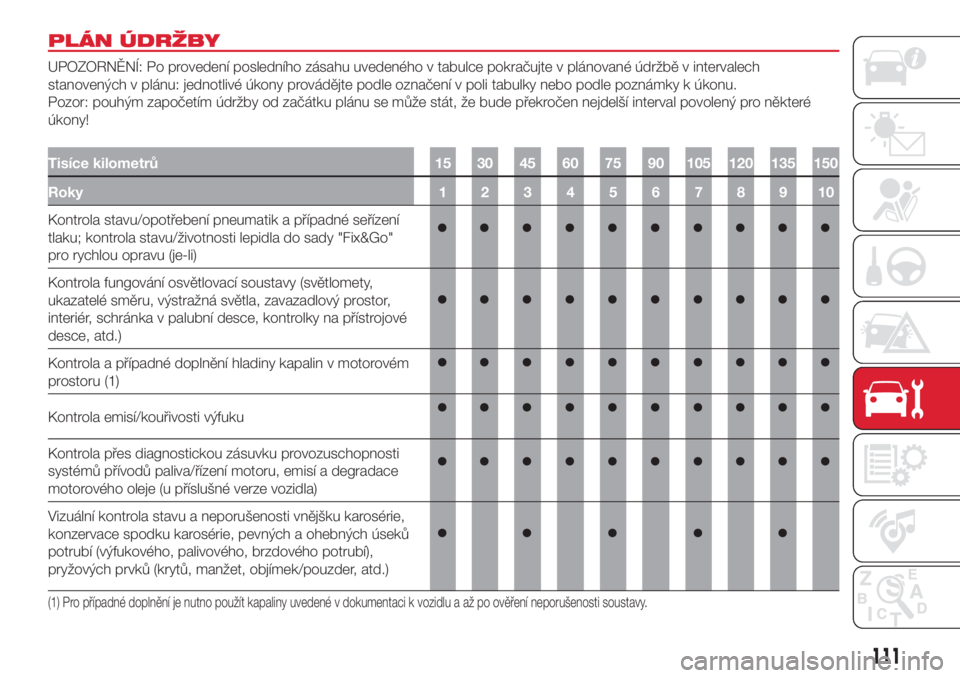

PLÁN ÚDRŽBY
UPOZORNĚNÍ: Po provedení posledního zásahu uvedeného v tabulce pokračujte v plánované údržbě v intervalech
stanovených v plánu: jednotlivé úkony provádějte podle označení v poli tabulky nebo podle poznámky k úkonu.
Pozor: pouhým započetím údržby od začátku plánu se může stát, že bude překročen nejdelší interval povolený pro některé
úkony!
Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky 1 2 3 4 5 6 7 8 9 10
Kontrola stavu/opotřebení pneumatik a případné seřízení
tlaku; kontrola stavu/životnosti lepidla do sady "Fix&Go"
pro rychlou opravu (je-li)
Kontrola fungování osvětlovací soustavy (světlomety,
ukazatelé směru, výstražná světla, zavazadlový prostor,
interiér, schránka v palubní desce, kontrolky na přístrojové
desce, atd.)
Kontrola a případné doplnění hladiny kapalin v motorovém
prostoru (1)
Kontrola emisí/kouřivosti výfuku
Kontrola přes diagnostickou zásuvku provozuschopnosti
systémů přívodů paliva/řízení motoru, emisí a degradace
motorového oleje (u příslušné verze vozidla)
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků
potrubí (výfukového, palivového, brzdového potrubí),
pryžových prvků (krytů, manžet, objímek/pouzder, atd.)
(1) Pro případné doplnění je nutno použít kapaliny uvedené v dokumentaci k vozidlu a až po ověření neporušenosti soustavy.
111

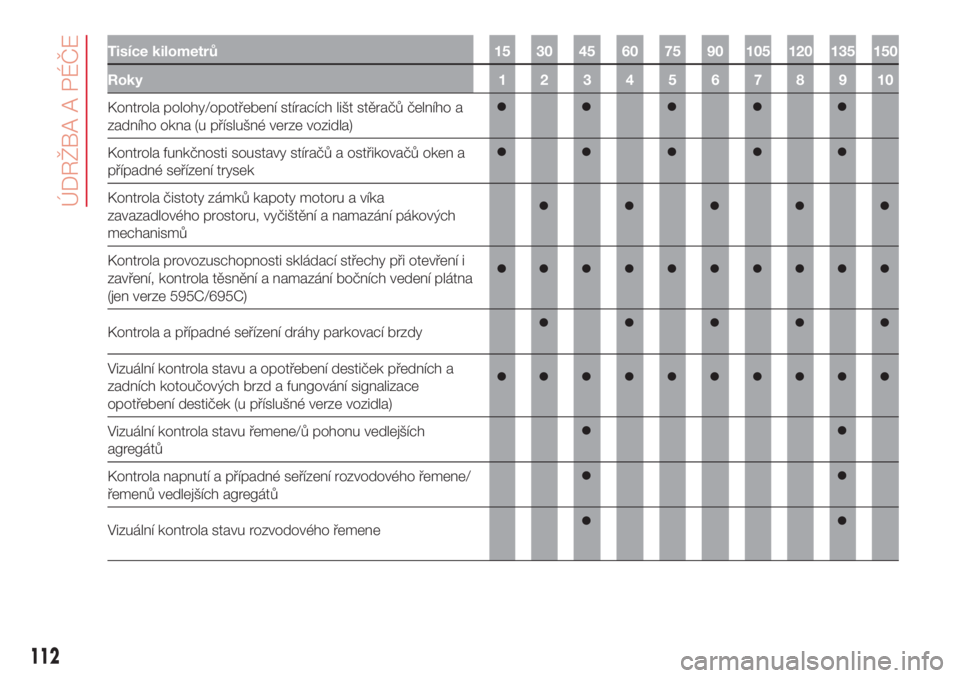

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky 1 2 3 4 5 6 7 8 9 10
Kontrola polohy/opotřebení stíracích lišt stěračů čelního a
zadního okna (u příslušné verze vozidla)
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken a
případné seřízení trysek
Kontrola čistoty zámků kapoty motoru a víka
zavazadlového prostoru, vyčištění a namazání pákových
mechanismů
Kontrola provozuschopnosti skládací střechy při otevření i
zavření, kontrola těsnění a namazání bočních vedení plátna
(jen verze 595C/695C)
Kontrola a případné seřízení dráhy parkovací brzdy
Vizuální kontrola stavu a opotřebení destiček předních a
zadních kotoučových brzd a fungování signalizace
opotřebení destiček (u příslušné verze vozidla)
Vizuální kontrola stavu řemene/ů pohonu vedlejších
agregátů
Kontrola napnutí a případné seřízení rozvodového řemene/
řemenů vedlejších agregátů
Vizuální kontrola stavu rozvodového řemene
112
ÚDRŽBA A PÉČE

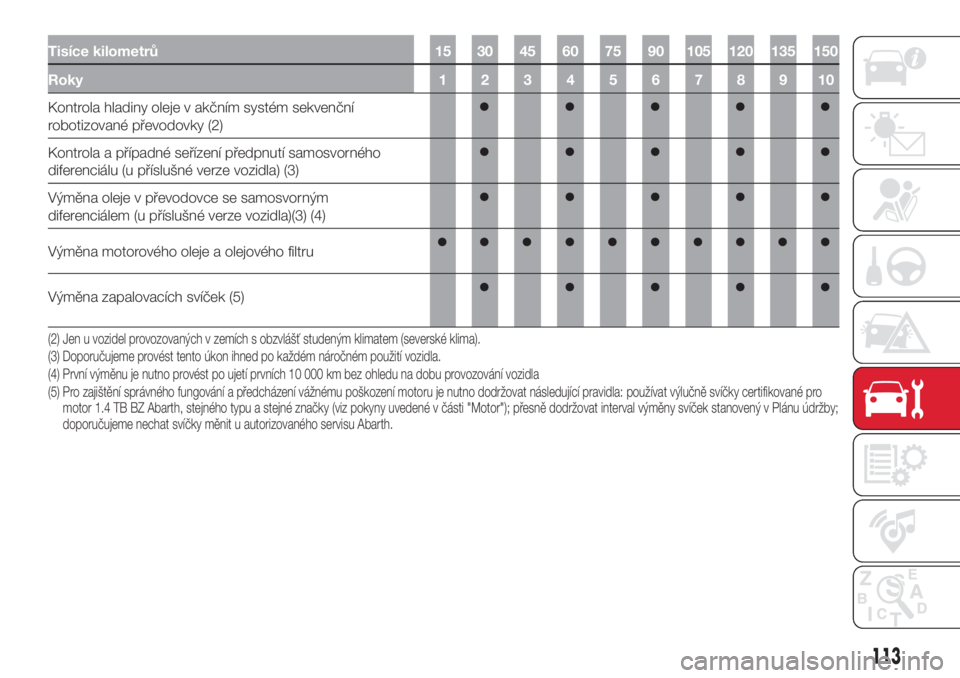

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky 1 2 3 4 5 6 7 8 9 10
Kontrola hladiny oleje v akčním systém sekvenční
robotizované převodovky (2)
Kontrola a případné seřízení předpnutí samosvorného
diferenciálu (u příslušné verze vozidla) (3)
Výměna oleje v převodovce se samosvorným
diferenciálem (u příslušné verze vozidla)(3) (4)
Výměna motorového oleje a olejového filtru
Výměna zapalovacích svíček (5)
(2) Jen u vozidel provozovaných v zemích s obzvlášť studeným klimatem (severské klima).
(3) Doporučujeme provést tento úkon ihned po každém náročném použití vozidla.
(4) První výměnu je nutno provést po ujetí prvních 10 000 km bez ohledu na dobu provozování vozidla
(5) Pro zajištění správného fungování a předcházení vážnému poškození motoru je nutno dodržovat následující pravidla: používat výlučně svíčky certifikované pro
motor 1.4 TB BZ Abarth, stejného typu a stejné značky (viz pokyny uvedené v části "Motor"); přesně dodržovat interval výměny svíček stanovený v Plánu údržby;
doporučujeme nechat svíčky měnit u autorizovaného servisu Abarth.
113

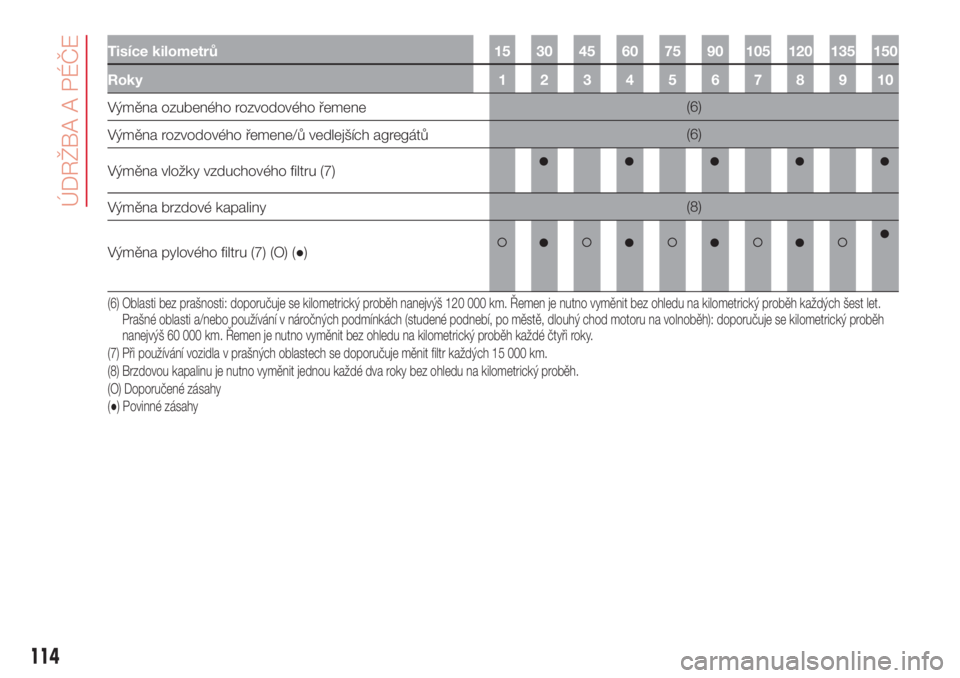

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky 1 2 3 4 5 6 7 8 9 10
Výměna ozubeného rozvodového řemene(6)
Výměna rozvodového řemene/ů vedlejších agregátů(6)
Výměna vložky vzduchového filtru (7)
Výměna brzdové kapaliny(8)
Výměna pylového filtru (7) (O) (●)
(6) Oblasti bez prašnosti: doporučuje se kilometrický proběh nanejvýš 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let.
Prašné oblasti a/nebo používání v náročných podmínkách (studené podnebí, po městě, dlouhý chod motoru na volnoběh): doporučuje se kilometrický proběh
nanejvýš 60 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každé čtyři roky.
(7) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 15 000 km.
(8) Brzdovou kapalinu je nutno vyměnit jednou každé dva roky bez ohledu na kilometrický proběh.
(O) Doporučené zásahy
(●) Povinné zásahy
114
ÚDRŽBA A PÉČE

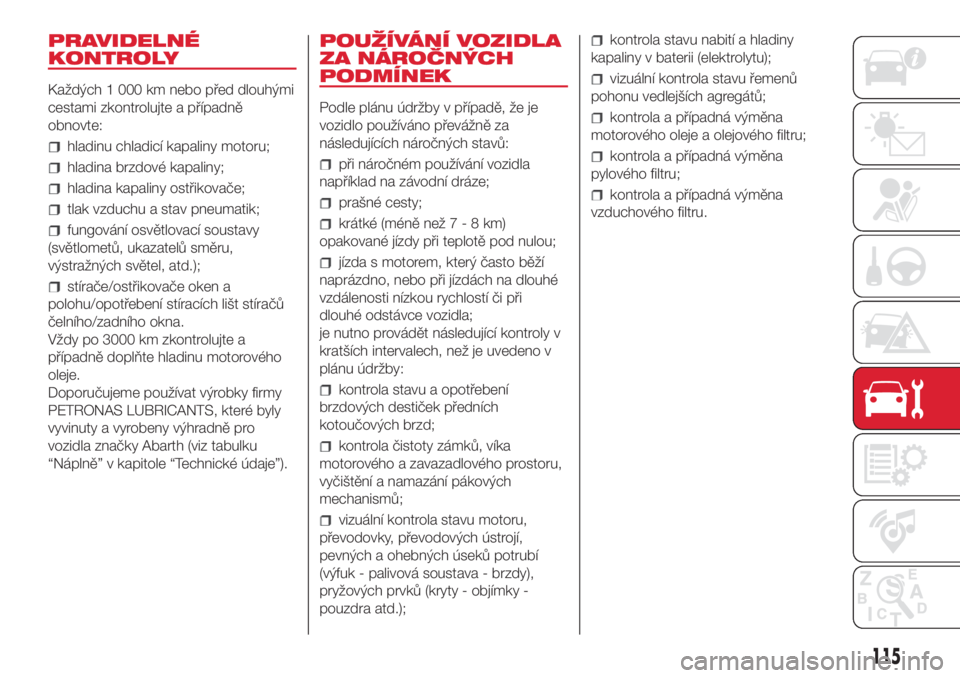

PRAVIDELNÉ
KONTROLY
Každých 1 000 km nebo před dlouhými
cestami zkontrolujte a případně
obnovte:
hladinu chladicí kapaliny motoru;
hladina brzdové kapaliny;
hladina kapaliny ostřikovače;
tlak vzduchu a stav pneumatik;
fungování osvětlovací soustavy
(světlometů, ukazatelů směru,
výstražných světel, atd.);
stírače/ostřikovače oken a
polohu/opotřebení stíracích lišt stíračů
čelního/zadního okna.
Vždy po 3000 km zkontrolujte a
případně doplňte hladinu motorového
oleje.
Doporučujeme používat výrobky firmy
PETRONAS LUBRICANTS, které byly
vyvinuty a vyrobeny výhradně pro
vozidla značky Abarth (viz tabulku
“Náplně” v kapitole “Technické údaje”).
POUŽÍVÁNÍ VOZIDLA
ZA NÁROČNÝCH
PODMÍNEK
Podle plánu údržby v případě, že je
vozidlo používáno převážně za
následujících náročných stavů:
při náročném používání vozidla
například na závodní dráze;
prašné cesty;
krátké (méně než7-8km)
opakované jízdy při teplotě pod nulou;
jízda s motorem, který často běží
naprázdno, nebo při jízdách na dlouhé
vzdálenosti nízkou rychlostí či při
dlouhé odstávce vozidla;
je nutno provádět následující kontroly v
kratších intervalech, než je uvedeno v
plánu údržby:
kontrola stavu a opotřebení
brzdových destiček předních
kotoučových brzd;
kontrola čistoty zámků, víka
motorového a zavazadlového prostoru,
vyčištění a namazání pákových
mechanismů;
vizuální kontrola stavu motoru,
převodovky, převodových ústrojí,
pevných a ohebných úseků potrubí
(výfuk - palivová soustava - brzdy),
pryžových prvků (kryty - objímky -
pouzdra atd.);
kontrola stavu nabití a hladiny
kapaliny v baterii (elektrolytu);
vizuální kontrola stavu řemenů
pohonu vedlejších agregátů;
kontrola a případná výměna
motorového oleje a olejového filtru;
kontrola a případná výměna
pylového filtru;
kontrola a případná výměna
vzduchového filtru.
115

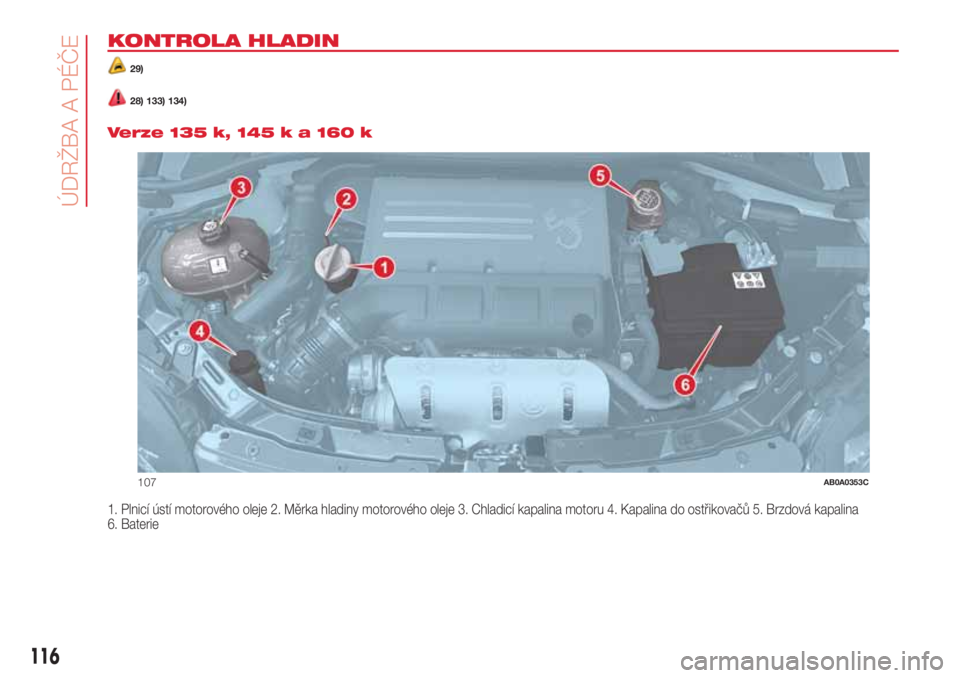

KONTROLA HLADIN
29)
28) 133) 134).
Verze 135 k, 145 k a 160 k
1. Plnicí ústí motorového oleje 2. Měrka hladiny motorového oleje 3. Chladicí kapalina motoru 4. Kapalina do ostřikovačů 5. Brzdová kapalina
6. Baterie
107AB0A0353C
116
ÚDRŽBA A PÉČE

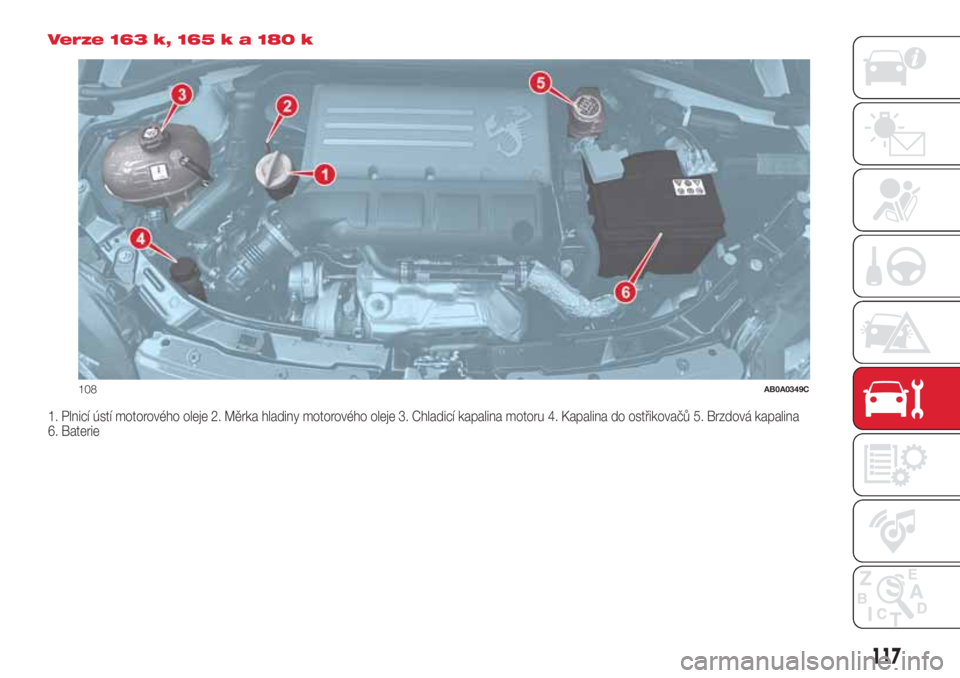

Verze 163 k, 165 k a 180 k
1. Plnicí ústí motorového oleje 2. Měrka hladiny motorového oleje 3. Chladicí kapalina motoru 4. Kapalina do ostřikovačů 5. Brzdová kapalina
6. Baterie
108AB0A0349C
117

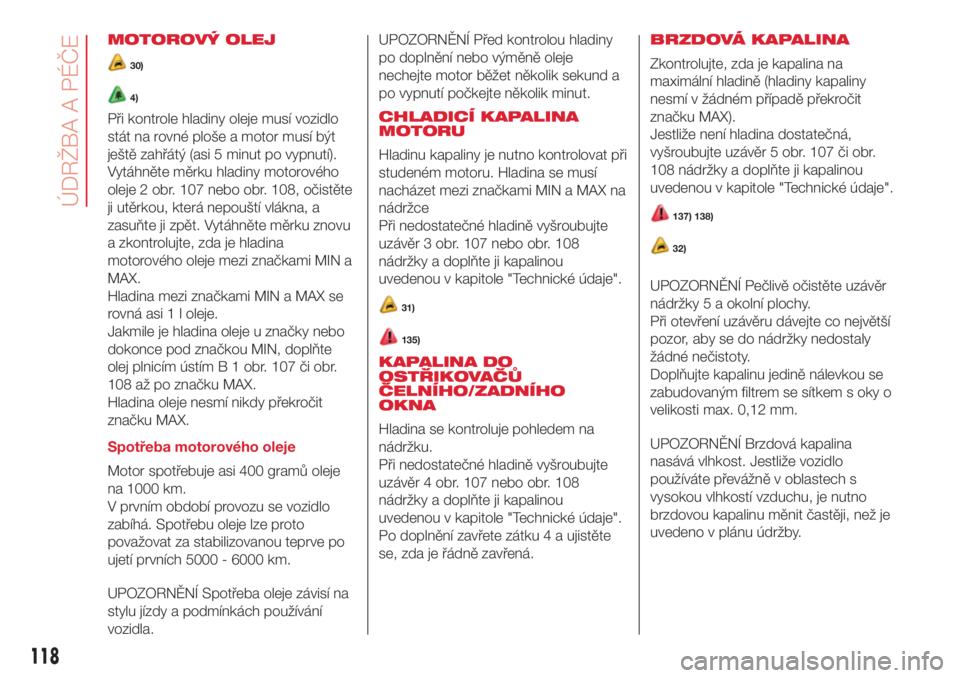

MOTOROVÝ OLEJ
30)
4)
Při kontrole hladiny oleje musí vozidlo
stát na rovné ploše a motor musí být
ještě zahřátý (asi 5 minut po vypnutí).
Vytáhněte měrku hladiny motorového
oleje 2 obr. 107 nebo obr. 108, očistěte
ji utěrkou, která nepouští vlákna, a
zasuňte ji zpět. Vytáhněte měrku znovu
a zkontrolujte, zda je hladina
motorového oleje mezi značkami MIN a
MAX.
Hladina mezi značkami MIN a MAX se
rovná asi 1 l oleje.
Jakmile je hladina oleje u značky nebo
dokonce pod značkou MIN, doplňte
olej plnicím ústím B 1 obr. 107 či obr.
108 až po značku MAX.
Hladina oleje nesmí nikdy překročit
značku MAX.
Spotřeba motorového oleje
Motor spotřebuje asi 400 gramů oleje
na 1000 km.
V prvním období provozu se vozidlo
zabíhá. Spotřebu oleje lze proto
považovat za stabilizovanou teprve po
ujetí prvních 5000 - 6000 km.
UPOZORNĚNÍ Spotřeba oleje závisí na
stylu jízdy a podmínkách používání
vozidla.UPOZORNĚNÍ Před kontrolou hladiny
po doplnění nebo výměně oleje
nechejte motor běžet několik sekund a
po vypnutí počkejte několik minut.
CHLADICÍ KAPALINA
MOTORU
Hladinu kapaliny je nutno kontrolovat při
studeném motoru. Hladina se musí
nacházet mezi značkami MIN a MAX na
nádržce
Při nedostatečné hladině vyšroubujte
uzávěr 3 obr. 107 nebo obr. 108
nádržky a doplňte ji kapalinou
uvedenou v kapitole "Technické údaje".
31)
135)
KAPALINA DO
OSTŘIKOVAČŮ
ČELNÍHO/ZADNÍHO
OKNA
Hladina se kontroluje pohledem na
nádržku.
Při nedostatečné hladině vyšroubujte
uzávěr 4 obr. 107 nebo obr. 108
nádržky a doplňte ji kapalinou
uvedenou v kapitole "Technické údaje".
Po doplnění zavřete zátku 4 a ujistěte
se, zda je řádně zavřená.BRZDOVÁ KAPALINA
Zkontrolujte, zda je kapalina na
maximální hladině (hladiny kapaliny
nesmí v žádném případě překročit
značku MAX).
Jestliže není hladina dostatečná,
vyšroubujte uzávěr 5 obr. 107 či obr.
108 nádržky a doplňte ji kapalinou
uvedenou v kapitole "Technické údaje".
137) 138)
32)
UPOZORNĚNÍ Pečlivě očistěte uzávěr
nádržky 5 a okolní plochy.
Při otevření uzávěru dávejte co největší
pozor, aby se do nádržky nedostaly
žádné nečistoty.
Doplňujte kapalinu jedině nálevkou se
zabudovaným filtrem se sítkem s oky o
velikosti max. 0,12 mm.
UPOZORNĚNÍ Brzdová kapalina
nasává vlhkost. Jestliže vozidlo
používáte převážně v oblastech s
vysokou vlhkostí vzduchu, je nutno
brzdovou kapalinu měnit častěji, než je
uvedeno v plánu údržby.
118
