KAPALINY A MAZIVA
Vozidlo je naplněno motorovým olejem, pečlivě vyvinutým a odzkoušeným speciálně pro splnění požadavků stanoveným
Plánem údržby. Trvalým používáním přepsaných maziv jsou zaručeny charakteristiky spotřeby paliva a emise. Kvalita maziva je
určující pro fungování a životnost motoru.
Pokud nejsou dostupná maziva odpovídající dané specifikaci, pro doplnění použijte produkty s uvedenými charakteristikami, ale
v takovém případě nejsou zaručeny optimální výkony motoru.
50)
CHARAKTERISTIKY PRODUKTŮ
Použití Charakteristiky SpecifikaceOriginální kapaliny a
mazivaAplikace
Syntetické mazivo
pro vysoce výkonné
motorySAE 10W–50 ACEA C39.55535-GH2SELENIA ABARTH
10W50
Contractual Technical
Reference N° 0101V souladu s plánem údržby
Maziva a vazelíny pro
přenos pohybuSyntetické mazivo stupeň
SAE 75W9.55550-MZ6TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Mechanická převodovka a
diferenciál
Syntetické mazivo se
speciálními přísadami9.55550-SA1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Akční hydraulický systém
sekvenční robotizované
převodovky
Vazelína na bázi sulfidu
molybdeničitého pro
vysoké provozní teploty.
Konzistence NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference č. F702.G07Stejnoběžné klouby na
straně kola
Speciální mazivo pro
stejnoběžné klouby s
nízkým součinitelem tření.
Konzistence NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference č. F701.C07Stejnoběžné klouby na
straně diferenciálu
139

Použití Charakteristiky SpecifikaceOriginální kapaliny a
mazivaAplikace
Brzdová kapalinaSyntetické mazivo pro
brzdovou soustavu a
spojku Podle specifikací
F.M.V.S.S. n° 116 DOT 4,
ISO 4925, SAE J17049.55597 nebo MS.90039TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
nebo
TUTELA TOP 4/S
Contractual Technical
Reference č. F005.F15Hydraulické brzdy a
hydraulická ovládání spojky
Nemrznoucí směs do
chladičeNemrznoucí směs červené
barvy na bázi inhibovaného
etylenglykolu s organickým
složením. Podle specifikací
CUNA NC 956-16, ATM D
3306.9.55523 nebo MS.90032PARAFLU
UP
Contractual Technical
Reference č. F101.M01Chladicí okruhy procento
složení: 50% voda 50%
PARAFLUUP(*)
Kapalina do
ostřikovačů čelního/
zadního oknaSměs lihů a tenzioaktivních
činidel podle specifikace
CUNA NC 956-119.55522 nebo MS.90043PETRONAS DURANCE
SC35
Contractual Technical
Reference č. F201.D02Používat neředěný nebo
zředěný do ostřikovacích
soustav
(*) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLUUPa 40% demineralizované vody.
POZOR
50)Použitím produktů s jinými než výše uvedenými charakteristikami by mohly na motoru vzniknout škody nekryté zárukou.
140
TECHNICKÁ DATA

VÝKONY
Verze Zrychlení 0-100 km/h (s) Max. rychlost (km/h)
1.4 TB BZ ABARTH 135 k(*)7,9 205
1.4 TB BZ ABARTH 145 k
7,8
(**)/8(***)210
1.4 TB BZ ABARTH 160 k
7,3
(**)/7,4(***)216
1.4 TB BZ ABARTH 163CV
(*) (****)7,3(**)/7,4(***)218
1.4 TB BZ ABARTH 165 k
(****)7,3(**)/7,4(***)218
1.4 TB BZ ABARTH 180 k
(****)6,7(**)/6,9(***)225
(*) Pro příslušné trhy
(**) Verze s manuální převodovkou
(***) Verze se sekvenční robotizovanou převodovkou
(****) Hodnoty stanoveny při používání bezolovnatého benzínu s oktanovým číslem 98.
141

SPOTŘEBA PALIVA
Hodnoty spotřeby paliva uvedené v tabulce jsou stanoveny předepsanými homologačními zkouškami dle příslušných
evropských směrnic.
Spotřeba se měří následujícími postupy:
městský cyklus: po spuštění motoru za studena se při jízdě simuluje používání vozidla v městském provozu;
mimoměstský cyklus: při jízdě se simuluje používání vozidla v provozu mimo město s prudkými akceleracemi při všech
rychlostních stupních a cestovní rychlosti v rozsahu 0 - 120 km/h;
kombinovaná spotřeba: stanoví se váženým poměrem přibližně 37 % v městském cyklu a 63 % mimo město.
UPOZORNĚNÍ Spotřeba se může lišit od uvedených hodnot v závislosti na typologii trasy, dopravní situaci, počasí, stylu jízdy,
celkovém stavu vozidla, verzi případných spotřebičů, používání klimatizace, zatížení vozidla, případném střešním nosiči a na
dalších stavech, které zhoršují aerodynamiku vozidla či zvyšují odpor vzduchu působícího proti pohybu vozidla.
SPOTŘEBY PODLE PLATNÉ EVROPSKÉ SMĚRNICE (litry na 100 km)
Verze Po městě Mimo město Kombinovaný
1.4 TB BZ ABARTH
7,9(*)/ 7,6(**)4,9(*)/ 4,7(**)6,0(*)/ 5,8(**)
(*) Verze s manuální převodovkou
(**) Verze s robotizovanou převodovkou
142
TECHNICKÁ DATA

EMISE CO2
Hodnoty emisí CO2uvedené v následující tabulce se vztahují na průměrnou spotřebu v kombinovaném cyklu.
Verze Emise CO2podle platné evropské směrnice (g/km)
1.4 TB BZ ABARTH
139(*)/134(**)
(*) Verze s manuální převodovkou
(**) Verze s robotizovanou převodovkou
143

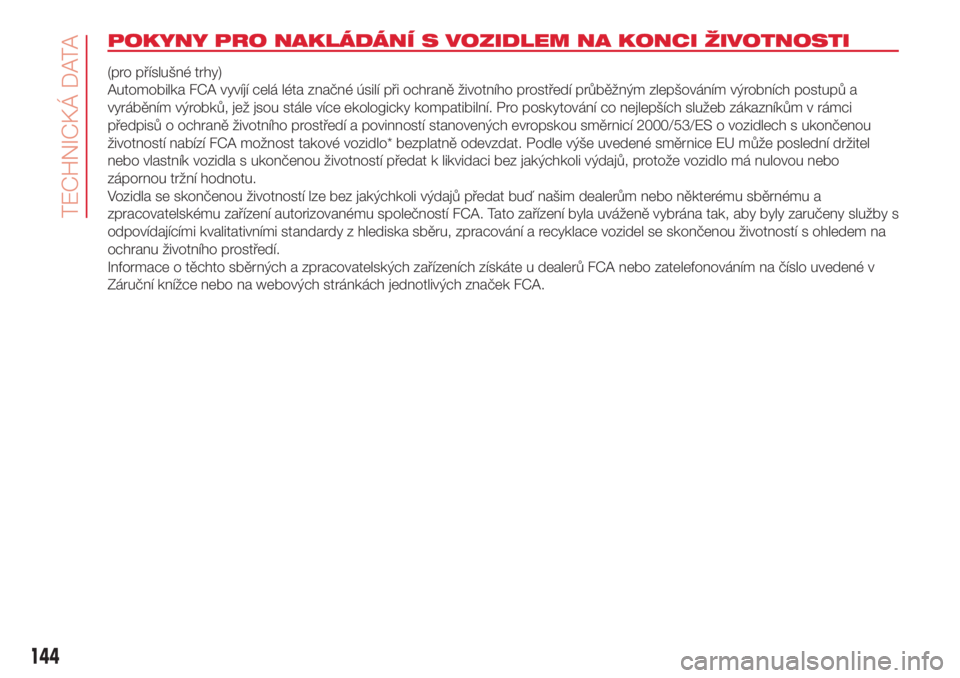

POKYNY PRO NAKLÁDÁNÍ S VOZIDLEM NA KONCI ŽIVOTNOSTI
(pro příslušné trhy)
Automobilka FCA vyvíjí celá léta značné úsilí při ochraně životního prostředí průběžným zlepšováním výrobních postupů a
vyráběním výrobků, jež jsou stále více ekologicky kompatibilní. Pro poskytování co nejlepších služeb zákazníkům v rámci
předpisů o ochraně životního prostředí a povinností stanovených evropskou směrnicí 2000/53/ES o vozidlech s ukončenou
životností nabízí FCA možnost takové vozidlo* bezplatně odevzdat. Podle výše uvedené směrnice EU může poslední držitel
nebo vlastník vozidla s ukončenou životností předat k likvidaci bez jakýchkoli výdajů, protože vozidlo má nulovou nebo
zápornou tržní hodnotu.
Vozidla se skončenou životností lze bez jakýchkoli výdajů předat buď našim dealerům nebo některému sběrnému a
zpracovatelskému zařízení autorizovanému společností FCA. Tato zařízení byla uváženě vybrána tak, aby byly zaručeny služby s
odpovídajícími kvalitativními standardy z hlediska sběru, zpracování a recyklace vozidel se skončenou životností s ohledem na
ochranu životního prostředí.
Informace o těchto sběrných a zpracovatelských zařízeních získáte u dealerů FCA nebo zatelefonováním na číslo uvedené v
Záruční knížce nebo na webových stránkách jednotlivých značek FCA.
144
TECHNICKÁ DATA

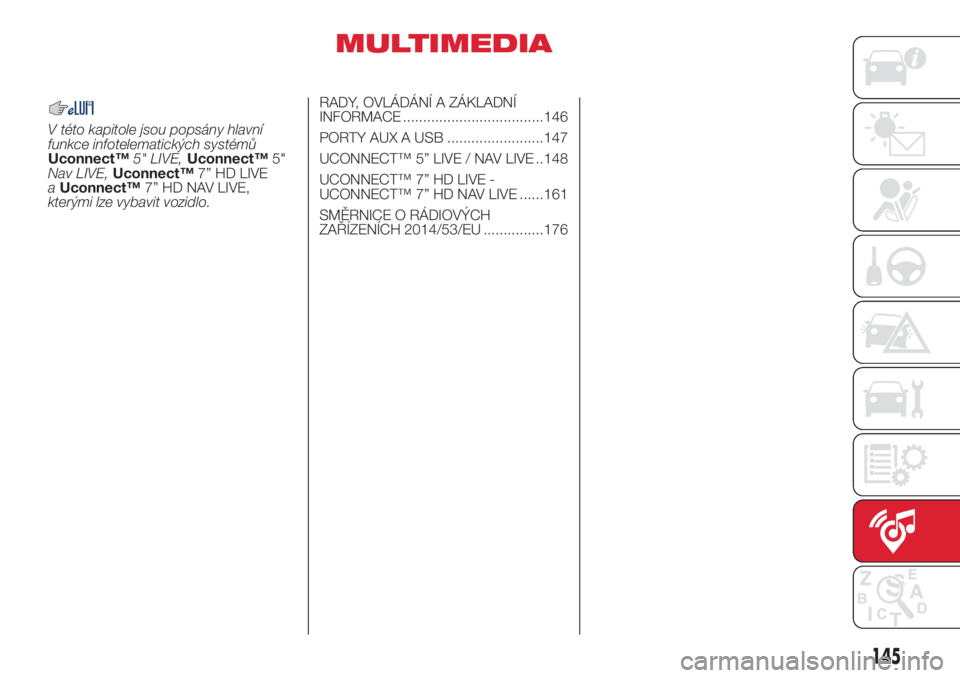

MULTIMEDIA
V této kapitole jsou popsány hlavní
funkce infotelematických systémů
Uconnect™5" LIVE,Uconnect™5"
Nav LIVE,Uconnect™7” HD LIVE
aUconnect™7” HD NAV LIVE,
kterými lze vybavit vozidlo.RADY, OVLÁDÁNÍ A ZÁKLADNÍ
INFORMACE ...................................146
PORTY AUX A USB ........................147
UCONNECT™ 5” LIVE / NAV LIVE ..148
UCONNECT™ 7” HD LIVE -
UCONNECT™ 7” HD NAV LIVE ......161
SMĚRNICE O RÁDIOVÝCH
ZAŘÍZENÍCH 2014/53/EU ...............176
145

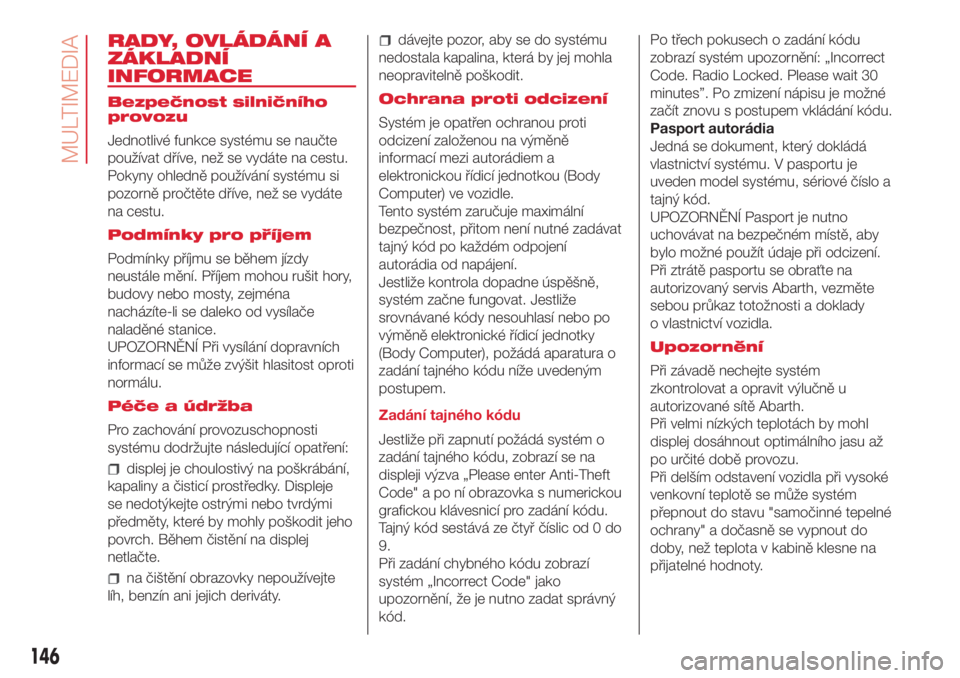

RADY, OVLÁDÁNÍ A
ZÁKLADNÍ
INFORMACE
Bezpečnost silničního
provozu
Jednotlivé funkce systému se naučte
používat dříve, než se vydáte na cestu.
Pokyny ohledně používání systému si
pozorně pročtěte dříve, než se vydáte
na cestu.
Podmínky pro příjem
Podmínky příjmu se během jízdy
neustále mění. Příjem mohou rušit hory,
budovy nebo mosty, zejména
nacházíte-li se daleko od vysílače
naladěné stanice.
UPOZORNĚNÍ Při vysílání dopravních
informací se může zvýšit hlasitost oproti
normálu.
Péče a údržba
Pro zachování provozuschopnosti
systému dodržujte následující opatření:
displej je choulostivý na poškrábání,
kapaliny a čisticí prostředky. Displeje
se nedotýkejte ostrými nebo tvrdými
předměty, které by mohly poškodit jeho
povrch. Během čistění na displej
netlačte.
na čištění obrazovky nepoužívejte
líh, benzín ani jejich deriváty.
dávejte pozor, aby se do systému
nedostala kapalina, která by jej mohla
neopravitelně poškodit.
Ochrana proti odcizení
Systém je opatřen ochranou proti
odcizení založenou na výměně
informací mezi autorádiem a
elektronickou řídicí jednotkou (Body
Computer) ve vozidle.
Tento systém zaručuje maximální
bezpečnost, přitom není nutné zadávat
tajný kód po každém odpojení
autorádia od napájení.
Jestliže kontrola dopadne úspěšně,
systém začne fungovat. Jestliže
srovnávané kódy nesouhlasí nebo po
výměně elektronické řídicí jednotky
(Body Computer), požádá aparatura o
zadání tajného kódu níže uvedeným
postupem.
Zadání tajného kódu
Jestliže při zapnutí požádá systém o
zadání tajného kódu, zobrazí se na
displeji výzva „Please enter Anti-Theft
Code" a po ní obrazovka s numerickou
grafickou klávesnicí pro zadání kódu.
Tajný kód sestává ze čtyř číslic od 0 do
9.
Při zadání chybného kódu zobrazí
systém „Incorrect Code" jako
upozornění, že je nutno zadat správný
kód.Po třech pokusech o zadání kódu
zobrazí systém upozornění: „Incorrect
Code. Radio Locked. Please wait 30
minutes”. Po zmizení nápisu je možné
začít znovu s postupem vkládání kódu.
Pasport autorádia
Jedná se dokument, který dokládá
vlastnictví systému. V pasportu je
uveden model systému, sériové číslo a
tajný kód.
UPOZORNĚNÍ Pasport je nutno
uchovávat na bezpečném místě, aby
bylo možné použít údaje při odcizení.
Při ztrátě pasportu se obraťte na
autorizovaný servis Abarth, vezměte
sebou průkaz totožnosti a doklady
o vlastnictví vozidla.
Upozornění
Při závadě nechejte systém
zkontrolovat a opravit výlučně u
autorizované sítě Abarth.
Při velmi nízkých teplotách by mohl
displej dosáhnout optimálního jasu až
po určité době provozu.
Při delším odstavení vozidla při vysoké
venkovní teplotě se může systém
přepnout do stavu "samočinné tepelné
ochrany" a dočasně se vypnout do
doby, než teplota v kabině klesne na
přijatelné hodnoty.
146
MULTIMEDIA

Na obrazovku se dívejte jen v případě,
že je to nezbytné, nicméně bezpečné.
Je-li třeba zobrazit obrazovku po delší
dobu, zastavte vozidlo na bezpečném
místě, abyste se nemuseli při jízdě
rozptylovat.
Při poruše systému je bez prodlení
přestaňte používat. Jinak by se mohl
systém poškodit. Obraťte se co nejdříve
na autorizovaný servis Abarth a

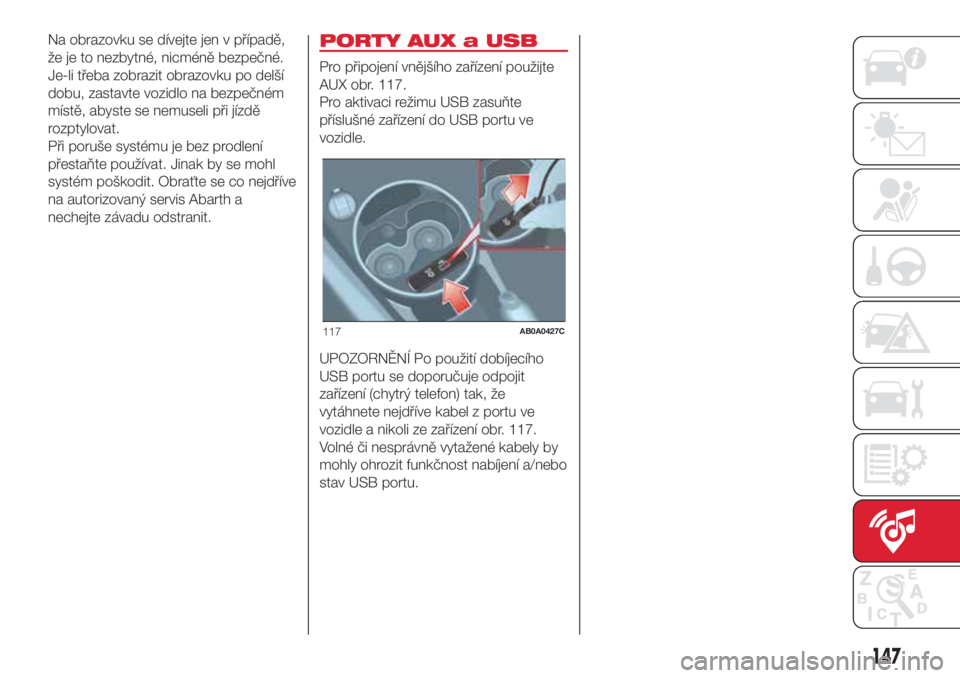

nechejte závadu odstranit.PORTY AUX a USB
Pro připojení vnějšího zařízení použijte
AUX obr. 117.
Pro aktivaci režimu USB zasuňte
příslušné zařízení do USB portu ve
vozidle.
UPOZORNĚNÍ Po použití dobíjecího
USB portu se doporučuje odpojit
zařízení (chytrý telefon) tak, že
vytáhnete nejdříve kabel z portu ve
vozidle a nikoli ze zařízení obr. 117.
Volné či nesprávně vytažené kabely by
mohly ohrozit funkčnost nabíjení a/nebo
stav USB portu.
117AB0A0427C
147

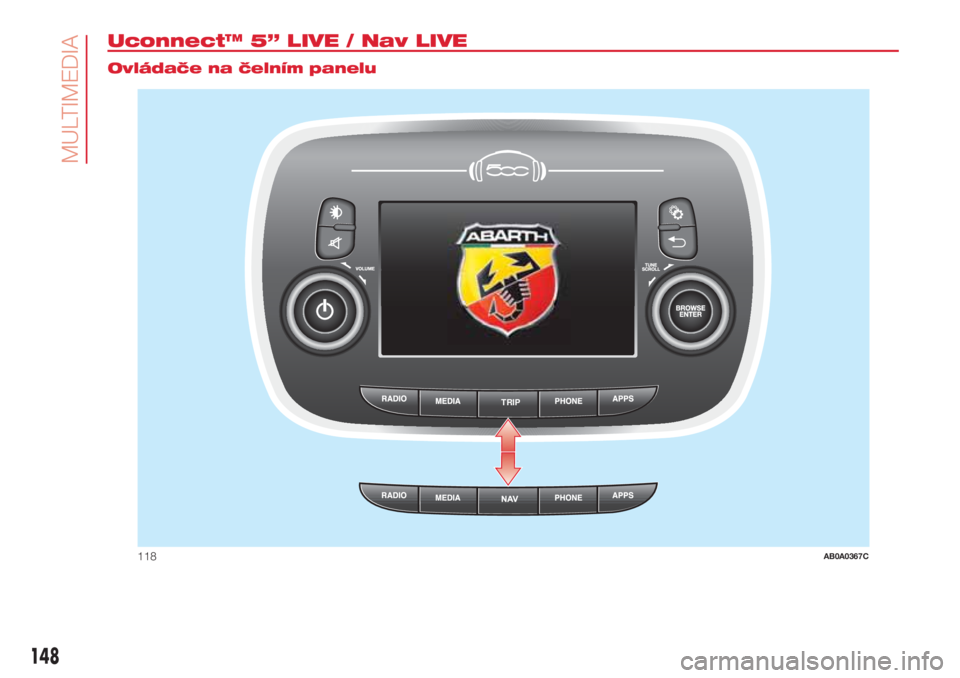

Uconnect™ 5” LIVE / Nav LIVE.
Ovládače na čelním panelu
TRIP
118AB0A0367C
148
