Abarth Grande Punto 2008 Notice d'entretien (in French)

189
TEMOINS ET SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES

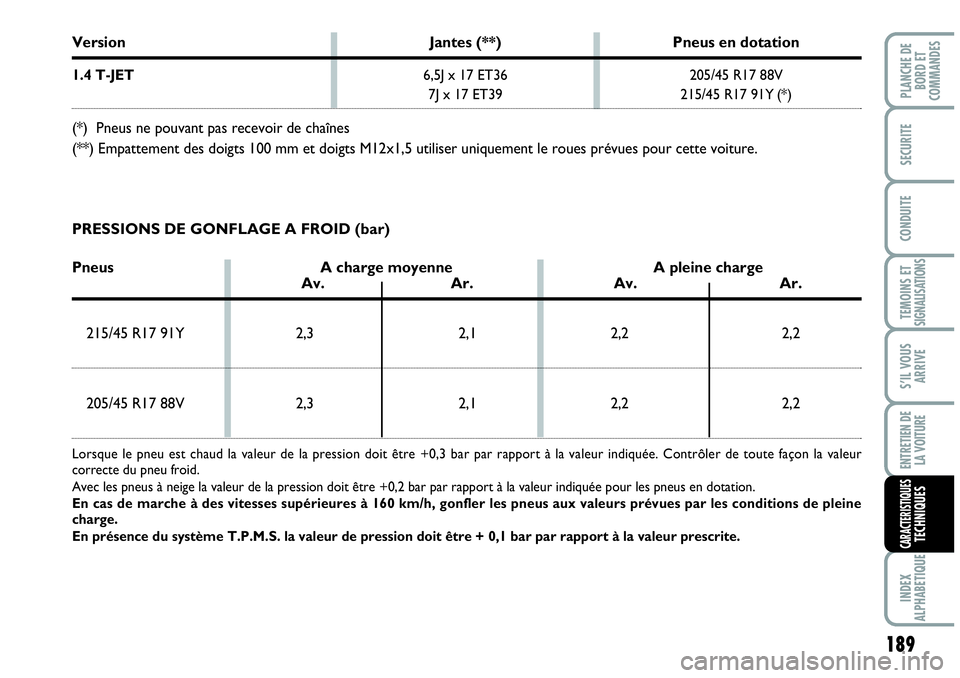

PRESSIONS DE GONFLAGE A FROID (bar)
Pneus A charge moyenne A pleine charge
Av. Ar. Av. Ar.
215/45 R17 91Y 2,3 2,1 2,2 2,2
205/45 R17 88V 2,3 2,1 2,2 2,2
Lorsque le pneu est chaud la valeur de la pression doit être +0,3 bar par rapport à la valeur indiquée. Contrôler de toute façon la valeur
correcte du pneu froid.
Avec les pneus à neige la valeur de la pression doit être +0,2 bar par rapport à la valeur indiquée pour les pneus en dotation.
En cas de marche à des vitesses supérieures à 160 km/h, gonfler les pneus aux valeurs prévues par les conditions de pleine
charge.
En présence du système T.P.M.S. la valeur de pression doit être + 0,1 bar par rapport à la valeur prescrite.
Version Jantes (**) Pneus en dotation
1.4 T-JET6,5J x 17 ET36 205/45 R17 88V
7J x 17 ET39 215/45 R17 91Y (*)
(*) Pneus ne pouvant pas recevoir de chaînes
(**) Empattement des doigts 100 mm et doigts M12x1,5 utiliser uniquement le roues prévues pour cette voiture.

190
TEMOINS ET SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES

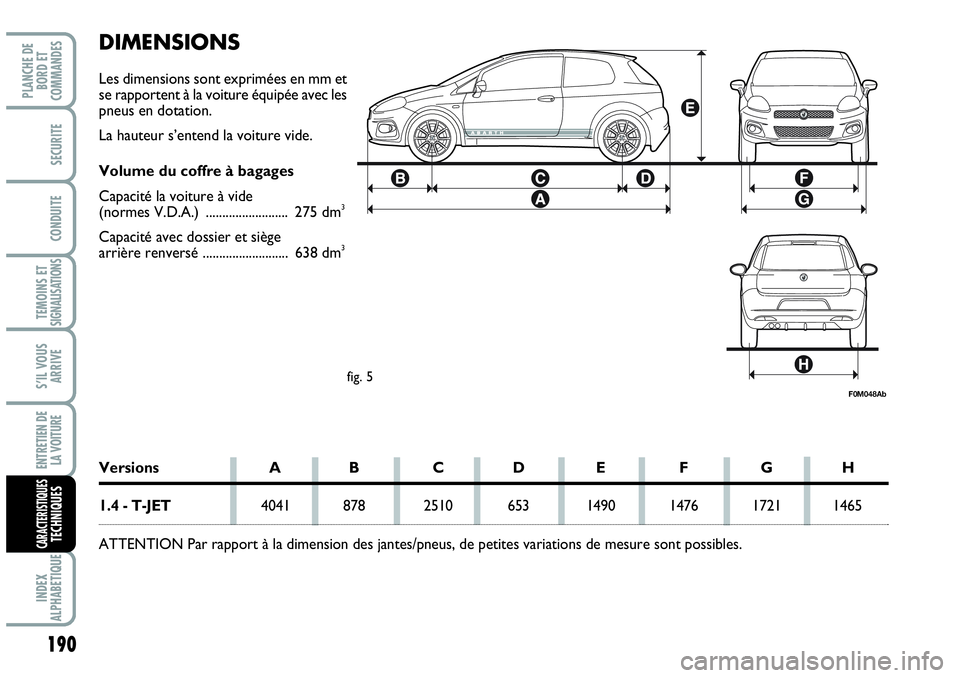

DIMENSIONS
Les dimensions sont exprimées en mm et
se rapportent à la voiture équipée avec les
pneus en dotation.
La hauteur s’entend la voiture vide.
Volume du coffre à bagages
Capacité la voiture à vide
(normes V.D.A.) ......................... 275 dm
3
Capacité avec dossier et siège
arrière renversé .......................... 638 dm3
F0M048Abfig. 5
Versions A B C D E F G H
1.4 - T-JET4041 878 2510 653 1490 1476 1721 1465
ATTENTION Par rapport à la dimension des jantes/pneus, de petites variations de mesure sont possibles.

191
TEMOINS ET SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES

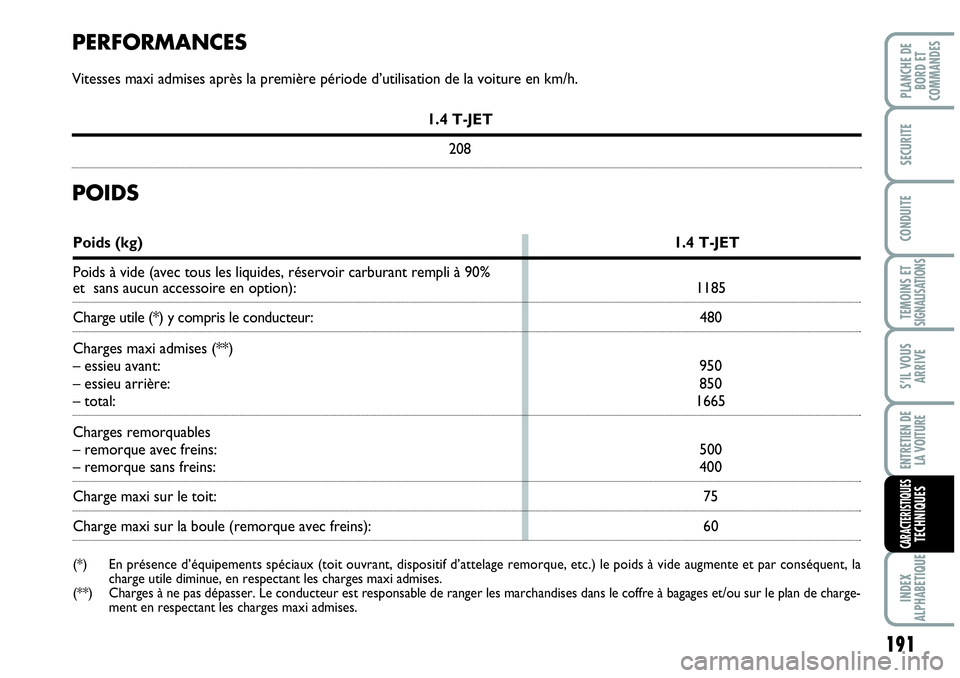

PERFORMANCES
Vitesses maxi admises après la première période d’utilisation de la voiture en km/h.
1.4 T-JET
208
Poids (kg)1.4 T-JET
Poids à vide (avec tous les liquides, réservoir carburant rempli à 90%
et sans aucun accessoire en option): 1185
Charge utile (*) y compris le conducteur: 480
Charges maxi admises (**)
– essieu avant:950
– essieu arrière:850
– total: 1665
Charges remorquables
– remorque avec freins: 500
– remorque sans freins: 400
Charge maxi sur le toit:75
Charge maxi sur la boule (remorque avec freins): 60
(*) En présence d’équipements spéciaux (toit ouvrant, dispositif d’attelage remorque, etc.) le poids à vide augmente et par conséquent, la
charge utile diminue, en respectant les charges maxi admises.
(**) Charges à ne pas dépasser. Le conducteur est responsable de ranger les marchandises dans le coffre à bagages et/ou sur le plan de charge-
ment en respectant les charges maxi admises.
POIDS

192
TEMOINS ET SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
1.4 T-JET
45
5
÷7
6
2,4
2,6
2
0,5
2,2

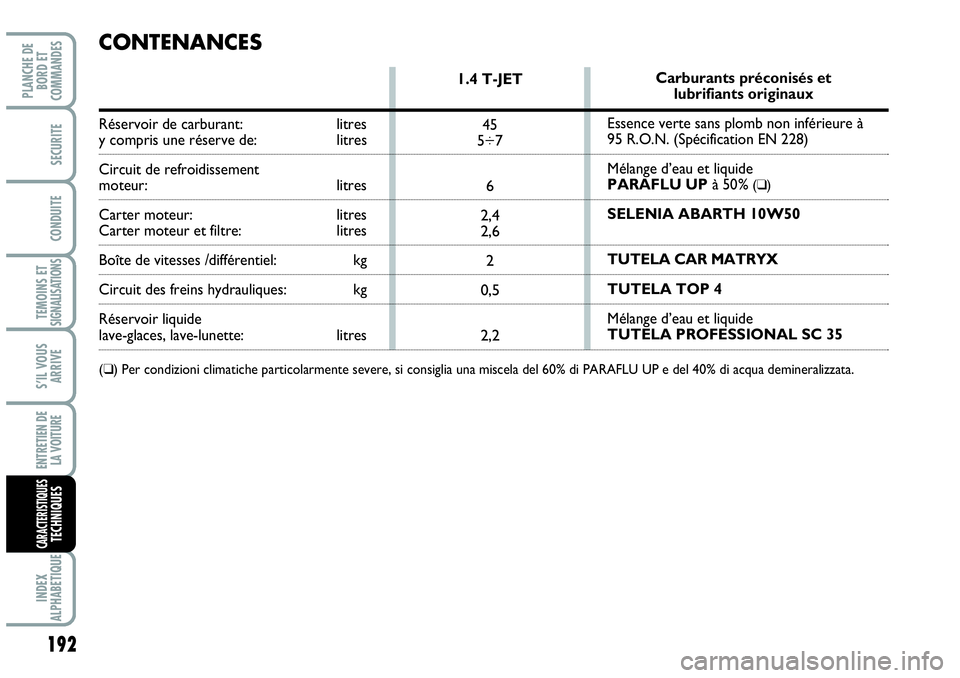

CONTENANCES
Réservoir de carburant: litresy compris une réserve de: litres
Circuit de refroidissement
moteur: litres
Carter moteur: litres
Carter moteur et filtre: litres
Boîte de vitesses /différentiel: kg
Circuit des freins hydrauliques: kg
Réservoir liquide
lave-glaces, lave-lunette: litres
(❑) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU UP e del 40% di acqua demineralizzata.
Carburants préconisés et
lubrifiants originaux
Essence verte sans plomb non inférieure à
95 R.O.N. (Spécification EN 228)
Mélange d’eau et liquide
PARAFLU UPà 50%
(❑)
SELENIA ABARTH 10W50
TUTELA CAR MATRYX
TUTELA TOP 4
Mélange d’eau et liquide
TUTELA PROFESSIONAL SC 35

193
TEMOINS ET SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES

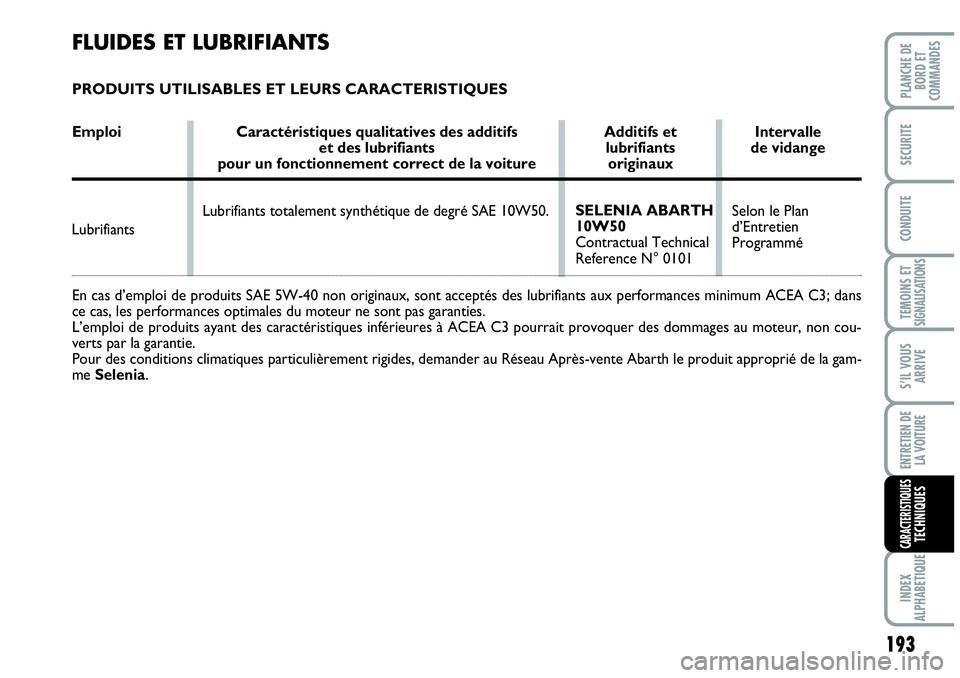

FLUIDES ET LUBRIFIANTS
PRODUITS UTILISABLES ET LEURS CARACTERISTIQUES
Emploi Caractéristiques qualitatives des additifs Additifs et Intervalle
et des lubrifiants lubrifiants de vidange
pour un fonctionnement correct de la voiture originaux
Lubrifiants
En cas d’emploi de produits SAE 5W-40 non originaux, sont acceptés des lubrifiants aux performances minimum ACEA C3; dans
ce cas, les performances optimales du moteur ne sont pas garanties.
L’emploi de produits ayant des caractéristiques inférieures à ACEA C3 pourrait provoquer des dommages au moteur, non cou-
verts par la garantie.
Pour des conditions climatiques particulièrement rigides, demander au Réseau Après-vente Abarth le produit approprié de la gam-
me Selenia.Selon le Plan
d’Entretien
Programmé Lubrifiants totalement synthétique de degré SAE 10W50. SELENIA ABARTH
10W50
Contractual Technical
Reference N° 0101

194
TEMOINS ET SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
Emploi Caractéristiques qualitatives des additifs Additifs et Applications
et des lubrifiants pour un fonctionnement lubrifiants
correct de la voiture originaux
Liquide pour freins
Protecteur
pour radiateurs
Liquide pour
lave-glace/
lave-lunette
(*) ATTENTION Ne pas faire l’appoint ni mélanger en utilisant d’autres liquides ayant des caractéristiques différentes que celles décrites.
(❑) Dans des conditions climatiques particulièrement sévères, le mélange préconisé ets le suivant: 60% PARAFLU UP et 40% eau déminéralisée.
Lubrifiant synthétique de degré SAE 75W- 85.
Conforme aux spécifications API GL4 PLUS.
Grasso al bisolfuro di molibdeno per elevata
temperature di utilizzo. Consistenza N.L.G.I. 1-2
Graisse spécifique pour joints homocinétiques à faible
coefficient de frottement. Consistance N.L.G.I. 0-1
Fluide synthétique FMVSS n° 116 DOT 4, ISO 4925
SAE J1704, CUNA NC 956- 01
Protecteur à action antigel rouge pour circuits de refroi-
dissement à base de glycol mono-éthylénique inhibé avec
formulation organique.
Conforme aux spécifications CUNA NC 956-16,
ASTM D 3306
Mélange d’alcools eau et tensioactifs CUNA NC 956-IITUTELA CAR
MATRYX
Contractual
Technical Reference
N° F108.F02
TUTELA ALL STAR
Contractual
Technical Reference
N° F702.G07
TUTELA
STAR 325
Contractual
Technical Reference
N° F301.D03
TUTELA TOP 4
Contractual
Technical Reference
N° F001.A93
PARAFLU UP (*)
Contractual
Technical Reference
N° F101.M01
TUTELA
PROFESSIONAL
SC 35
Contractual
Technical Reference
N° F201.D02Boîte de vitesses et
différentiel mécanique
Joints homocinétiques
côté roue
Joints homocinétiques
côté différentiel
Freins hydrauliques et
commandes
hydrauliques embrayage
Circuits de refroidisse-
ment pourcentage
d’emploi: 50% eau 50%
PARAFLU UP
(❑)
A employer pur ou
dilué dans les systèmes
essuie lave-glaces
Lubrifiants et graisses
pour la transmission
du mouvement

195
TEMOINS ET SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
❒cycle extra-urbain: comprenant une si-
mulation de parcours extra-urbain de
la voiture, de fréquentes accélérations
à tous régimes; la vitesse varie de 0 à
120 km/h;
❒consommation mixte: elle est détermi-
née par pondération d’environ 37% du
cycle urbain et d’environ 63% de celle
du cycle extra-urbain.

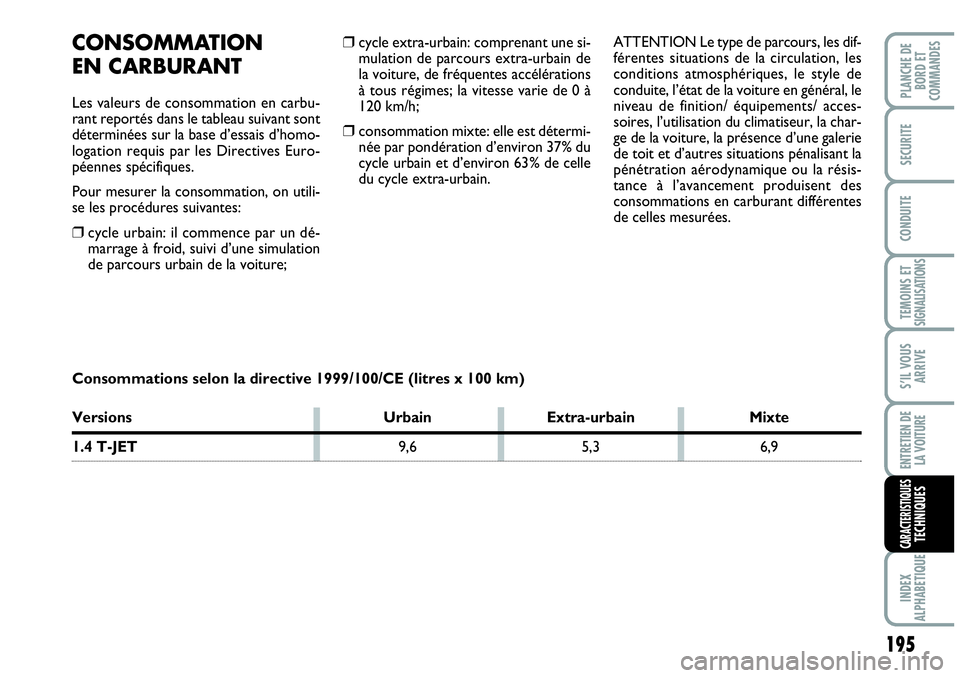

CONSOMMATION
EN CARBURANT
Les valeurs de consommation en carbu-
rant reportés dans le tableau suivant sont
déterminées sur la base d’essais d’homo-
logation requis par les Directives Euro-
péennes spécifiques.
Pour mesurer la consommation, on utili-
se les procédures suivantes:
❒cycle urbain: il commence par un dé-
marrage à froid, suivi d’une simulation
de parcours urbain de la voiture;ATTENTION Le type de parcours, les dif-
férentes situations de la circulation, les
conditions atmosphériques, le style de
conduite, l’état de la voiture en général, le
niveau de finition/ équipements/ acces-
soires, l’utilisation du climatiseur, la char-
ge de la voiture, la présence d’une galerie
de toit et d’autres situations pénalisant la
pénétration aérodynamique ou la résis-
tance à l’avancement produisent des
consommations en carburant différentes
de celles mesurées.
Consommations selon la directive 1999/100/CE (litres x 100 km)
Versions Urbain Extra-urbain Mixte
1.4 T-JET9,6 5,3 6,9

196
TEMOINS ET SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES

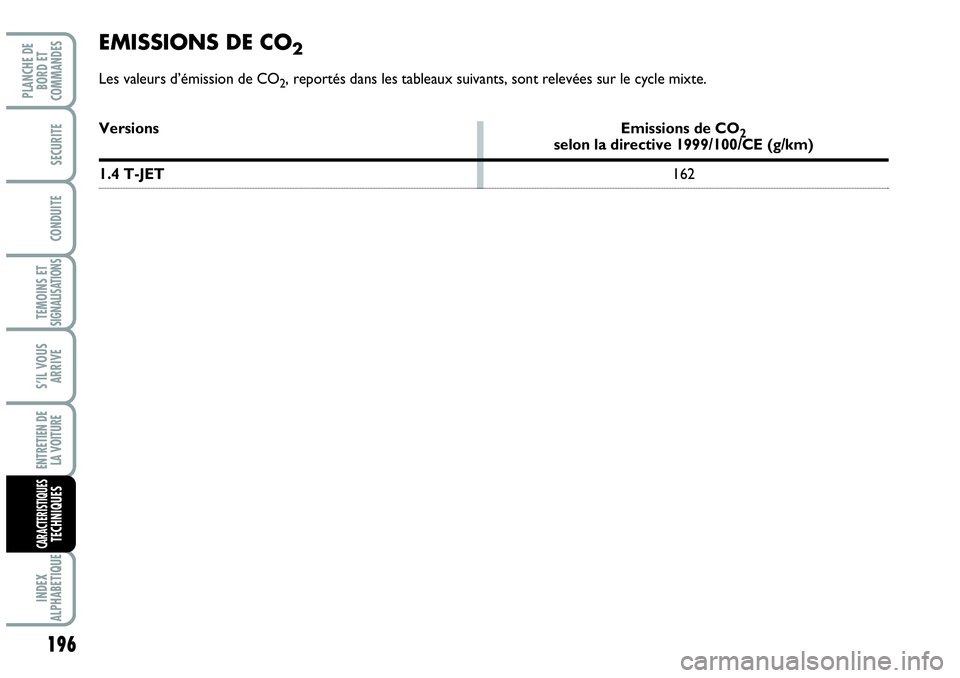

EMISSIONS DE CO2
Les valeurs d’émission de CO2, reportés dans les tableaux suivants, sont relevées sur le cycle mixte.
Versions Emissions de CO
2selon la directive 1999/100/CE (g/km)
1.4 T-JET162

197
TEMOINS ET SIGNALISATIONS
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES

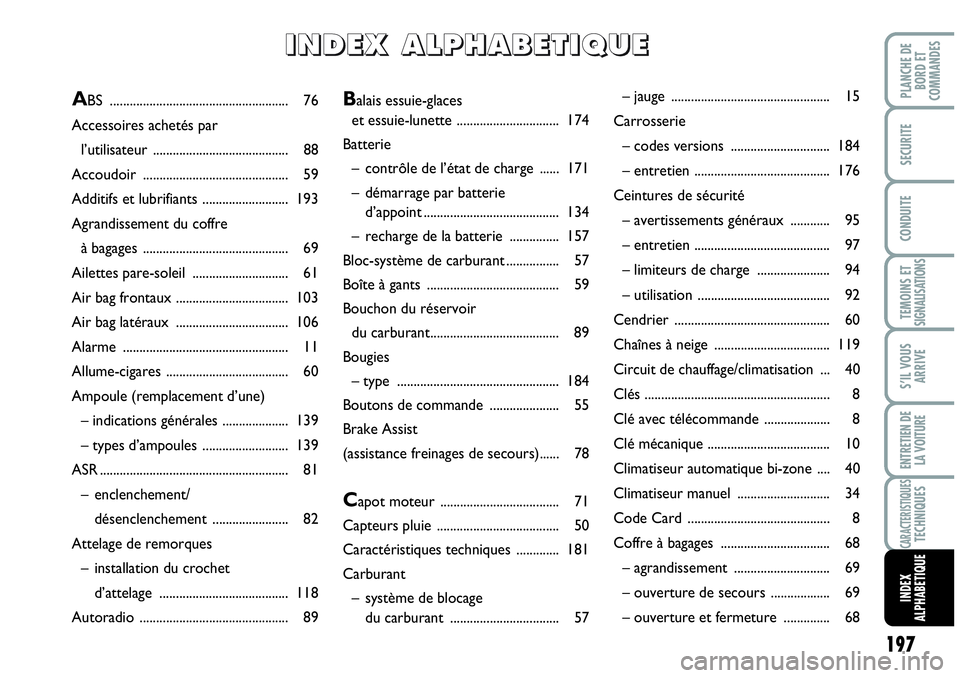

INDEX
ALPHABETIQUE
Balais essuie-glaces
et essuie-lunette ............................... 174
Batterie
– contrôle de l’état de charge ...... 171
– démarrage par batterie
d’appoint......................................... 134
– recharge de la batterie ............... 157
Bloc-système de carburant................ 57
Boîte à gants ........................................ 59
Bouchon du réservoir
du carburant....................................... 89
Bougies
– type ................................................. 184
Boutons de commande ..................... 55
Brake Assist
(assistance freinages de secours)...... 78
Capot moteur .................................... 71
Capteurs pluie ..................................... 50
Caractéristiques techniques ............. 181
Carburant
– système de blocage
du carburant ................................. 57– jauge ................................................ 15
Carrosserie
– codes versions .............................. 184
– entretien ......................................... 176
Ceintures de sécurité
– avertissements généraux ............ 95
– entretien ......................................... 97
– limiteurs de charge ...................... 94
– utilisation ........................................ 92
Cendrier ............................................... 60
Chaînes à neige ................................... 119
Circuit de chauffage/climatisation ... 40
Clés ........................................................ 8
Clé avec télécommande .................... 8
Clé mécanique ..................................... 10
Climatiseur automatique bi-zone .... 40
Climatiseur manuel ............................ 34
Code Card ........................................... 8
Coffre à bagages ................................. 68
– agrandissement ............................. 69
– ouverture de secours .................. 69
– ouverture et fermeture .............. 68
ABS ...................................................... 76
Accessoires achetés par
l’utilisateur ......................................... 88
Accoudoir ............................................ 59
Additifs et lubrifiants .......................... 193
Agrandissement du coffre
à bagages ............................................ 69
Ailettes pare-soleil ............................. 61
Air bag frontaux .................................. 103
Air bag latéraux .................................. 106
Alarme .................................................. 11
Allume-cigares ..................................... 60
Ampoule (remplacement d’une)
– indications générales .................... 139
– types d’ampoules .......................... 139
ASR ......................................................... 81
– enclenchement/
désenclenchement ....................... 82
Attelage de remorques
– installation du crochet
d’attelage ....................................... 118
Autoradio ............................................. 89
I I
N N
D D
E E
X X

A A
L L
P P
H H
A A
B B
E E
T T
I I
Q Q
U U
E E

198
TEMOINS ET SIGNALISATIONS
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
Eclaireur de plaque ........................... 145
Embrayage ............................................ 185
Emetteurs radio et téléphones
portables ............................................ 89
Emissions de CO
2.............................. 196
Entretien de la voiture
– controles periodiques .................. 165
– entretien programmé .................. 162
– plan d’entretien programmé ...... 163
– utilisation lourde de la voiture ... 165
Equipements intérieurs ..................... 58
ESP (système) ..................................... 78
Essuie-glace
– balais ................................................ 174
– commande....................................... 49
– gicleurs............................................. 175
Essuie-lunette
– balais................................................. 174
– commande ..................................... 49
– gicleurs............................................. 175
Feu antibrouillard
– bouton de commande.................. 55
– remplacement d’une ampoule ... 143Feu de flaque/éclaireur porte
– remplacement ampoule................ 55
Feux antibrouillard arrière
– bouton de commande ................. 56
– remplacement d’une ampoule ... 144
Feux de plaque .................................... 145
Feux de position
– commande....................................... 47
– remplacement d’une ampoule
arrière ............................................ 143
– remplacement d’une ampoule
avant ............................................... 141
Feux de route
– appel de phares ............................. 47
– commande ..................................... 47
– remplacement d’une ampoule ... 149
Feux extérieurs ................................... 47
Feux troisième stop ........................... 145
Fiat CODE (Le système) ................... 7
Filtre à air ............................................. 170
Filtre antipollen ................................... 170
Fix & Go automatic ............................ 135
Frein à main ......................................... 112
Freins
– caractéristiques ............................. 186 Compartiment moteur
– lavage .............................................. 178
Compartiments porte-verres .......... 60
Compte-tours ..................................... 14
Consommations
– carburant ........................................ 195
– huile moteur .................................. 167
Cruise Control
(régulateur de vitesse constante) .. 52
Démarrage du moteur
– comment réchauffer le moteur
dès qu’il a démarré ...................... 111
– démarrage de secours ................ 134
– démarrage par batterie
d’appoint ........................................ 134
– démarrage par manouvres
à inertie .......................................... 134
– dispositif de démarrage .............. 13
– extinction du moteur .................. 111
Diffuseurs air habitacle ...................... 34
Dimensions .......................................... 190
Dispositif de démarrage .................... 12
Dispositif de sécurité enfants ........... 97
Données pour l’identification .......... 182
