Abarth Grande Punto 2008 Notice d'entretien (in French)

149
TEMOINS ET SIGNALISATIONS
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

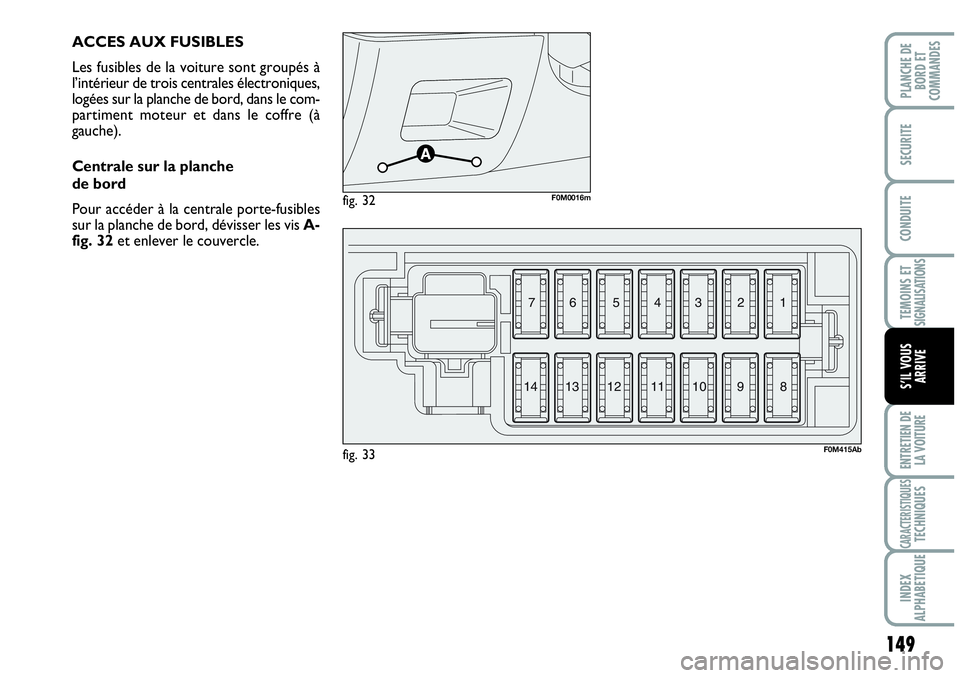

ACCES AUX FUSIBLES
Les fusibles de la voiture sont groupés à
l’intérieur de trois centrales électroniques,
logées sur la planche de bord, dans le com-
partiment moteur et dans le coffre (à
gauche).
Centrale sur la planche
de bord
Pour accéder à la centrale porte-fusibles
sur la planche de bord, dévisser les vis A-
fig. 32et enlever le couvercle.
fig. 33F0M415Ab
3 4 5 6 7
8 9 10 11 12
13 141 2
fig. 32F0M0016m

150
TEMOINS ET SIGNALISATIONS
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

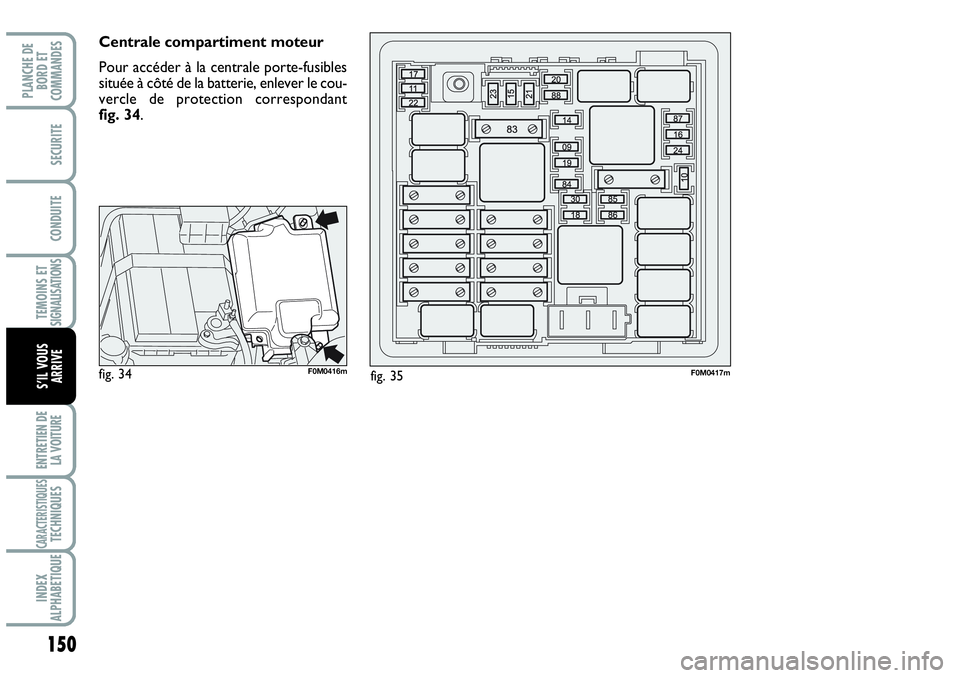

Centrale compartiment moteur
Pour accéder à la centrale porte-fusibles
située à côté de la batterie, enlever le cou-
vercle de protection correspondant
fig. 34.
fig. 34F0M0416mfig. 35F0M0417m

151
TEMOINS ET SIGNALISATIONS
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
fig. 37F0M0372m
fig. 36F0M0246m

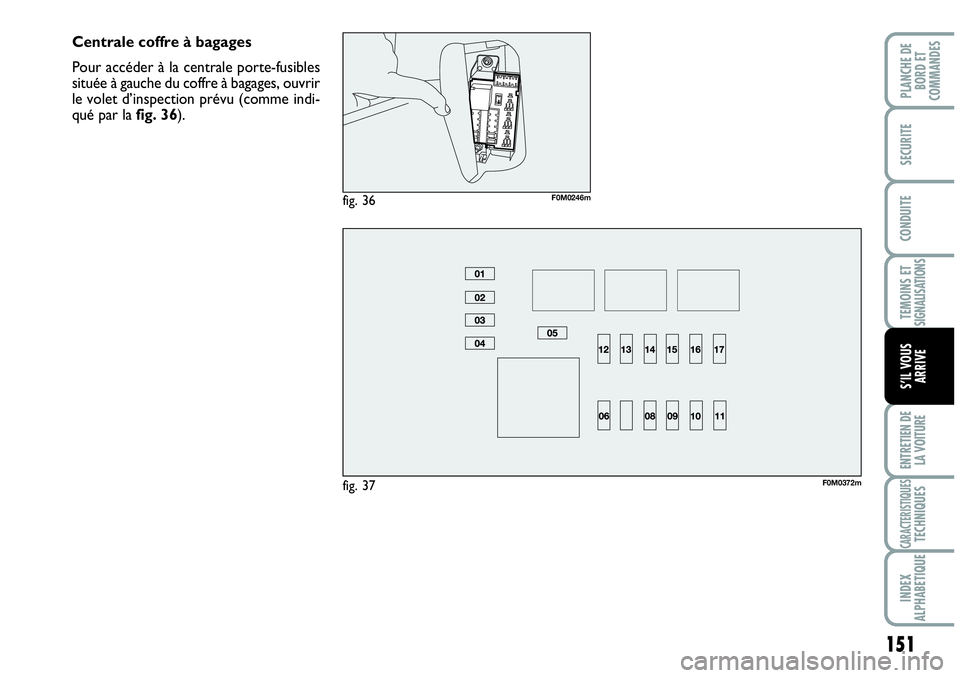

Centrale coffre à bagages
Pour accéder à la centrale porte-fusibles
située à gauche du coffre à bagages, ouvrir
le volet d’inspection prévu (comme indi-
qué par lafig. 36).

152
TEMOINS ET SIGNALISATIONS
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
1
8
13
2
5
11
4
6
14
77,5
7,5
5
5
10
5
20
20
20
20 TABLEAU RECAPITULATIF DES FUSIBLES
Centrale planche de bord fig. 33
UTILISATEURS FUSIBLE AMPERE
Feu de croisement droit
Feu de croisement gauche, correcteur assiette du feu
Alimentation INT/A pour bobines relais sur centrale des fusibles du moteur
et bobines relais sur centrale d’ordinateur de bord
Eclairage de plafonnier avant, lampes des pare-soleil, éclairage de coffre
Alimentation + batterie pour prise de diagnostic EOBD, centrale du climatiseur
automatique, sirènes d’alarme, autoradio, centrale convergence
Alimentation INT pour le combiné de bord, interrupteur sur pédale de frein
(contact N.O.) feu troisième stop
Moteurs électriques (dé)verrouillage portes, moteurs électriques activation
dead lock, moteur électrique déverrouillage coffre
Pompe électrique lave-glace de pare-brise/de lunette AR
Moteur lève-glace sur porte AV conducteur
Moteur lève-glace sur porte AV passager

153
TEMOINS ET SIGNALISATIONS
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
7
5
7,5
5
5 12
9
3
10
UTILISATEURS FUSIBLE AMPERE
Alimentation INT pour éclairage platines des commandes, centrale de parking,
centrale surveillance pression des pneus, orientation rétroviseurs électriques d’aile,
capteur de pluie, centrale du toit électrique, prise infotélématique my-port
Centrale airbag
Combiné de bord
Alimentation INT pour interrupteur sur pédale de frein (contact NF),
interrupteur sur pédale d’embrayage, groupe réchauffeur interne,
centrale convergence, système prééquipement autoradio

154
TEMOINS ET SIGNALISATIONS
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
20
10
10
15
30
5
10
5
7,5
30
15
10
20
509
10
11
14
15
16
17
18
19
20
21
22
23

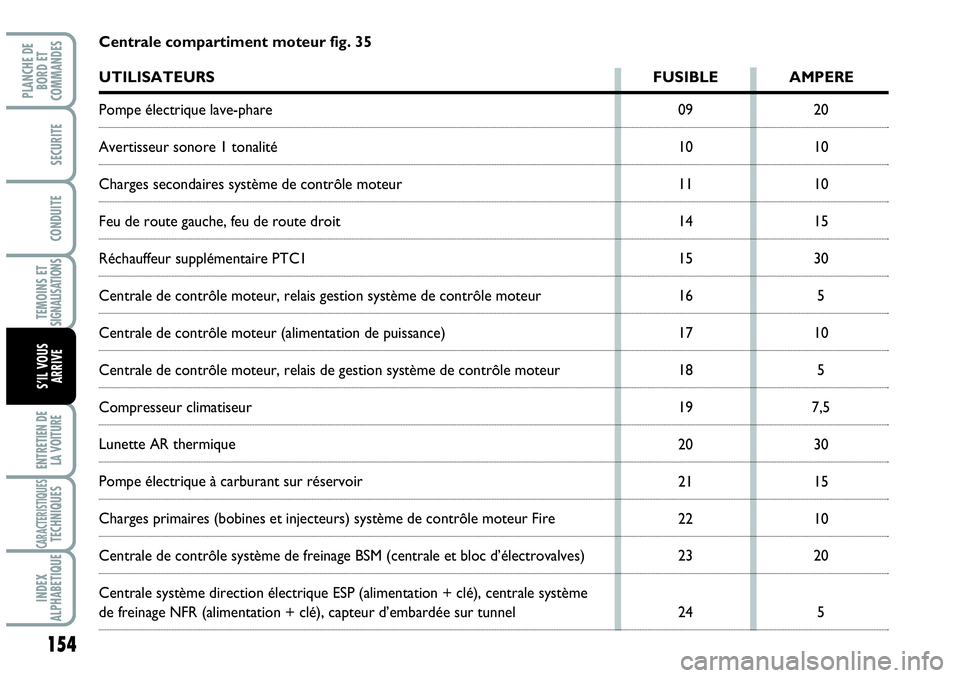

24 Centrale compartiment moteur fig. 35
UTILISATEURS FUSIBLE AMPERE
Pompe électrique lave-phare
Avertisseur sonore 1 tonalité
Charges secondaires système de contrôle moteur
Feu de route gauche, feu de route droit
Réchauffeur supplémentaire PTC1
Centrale de contrôle moteur, relais gestion système de contrôle moteur
Centrale de contrôle moteur (alimentation de puissance)
Centrale de contrôle moteur, relais de gestion système de contrôle moteur
Compresseur climatiseur
Lunette AR thermique
Pompe électrique à carburant sur réservoir
Charges primaires (bobines et injecteurs) système de contrôle moteur Fire
Centrale de contrôle système de freinage BSM (centrale et bloc d’électrovalves)
Centrale système direction électrique ESP (alimentation + clé), centrale système
de freinage NFR (alimentation + clé), capteur d’embardée sur tunnel

155
TEMOINS ET SIGNALISATIONS
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
15
–
–
15
5
7,5 30
84
85
86
87
88

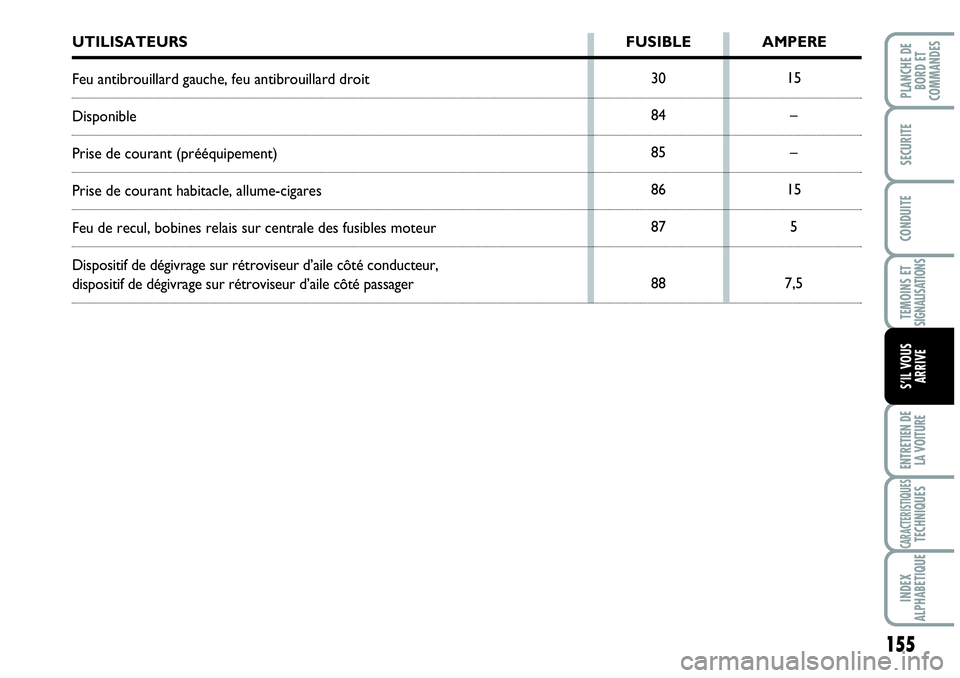

UTILISATEURS FUSIBLE AMPERE
Feu antibrouillard gauche, feu antibrouillard droit
Disponible
Prise de courant (prééquipement)
Prise de courant habitacle, allume-cigares
Feu de recul, bobines relais sur centrale des fusibles moteur
Dispositif de dégivrage sur rétroviseur d’aile côté conducteur,
dispositif de dégivrage sur rétroviseur d’aile côté passager

17
14
01
03
04
15
10
16
08
07
05
11
13
09
06
02
156
TEMOINS ET SIGNALISATIONS
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
20
7,5
–
–
10
15
–
10
10
–
15
–
5
10
–

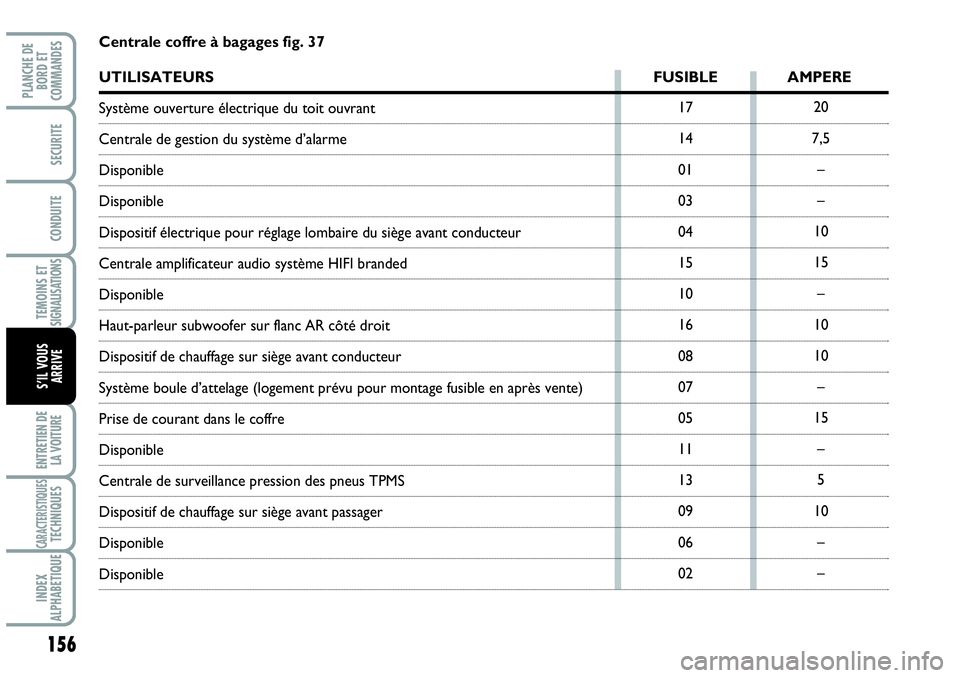

– Centrale coffre à bagages fig. 37
UTILISATEURS FUSIBLE AMPERE
Système ouverture électrique du toit ouvrant
Centrale de gestion du système d’alarme
Disponible
Disponible
Dispositif électrique pour réglage lombaire du siège avant conducteur
Centrale amplificateur audio système HIFI branded
Disponible
Haut-parleur subwoofer sur flanc AR côté droit
Dispositif de chauffage sur siège avant conducteur
Système boule d’attelage (logement prévu pour montage fusible en après vente)
Prise de courant dans le coffre
Disponible
Centrale de surveillance pression des pneus TPMS
Dispositif de chauffage sur siège avant passager
Disponible
Disponible

157
TEMOINS ET SIGNALISATIONS
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

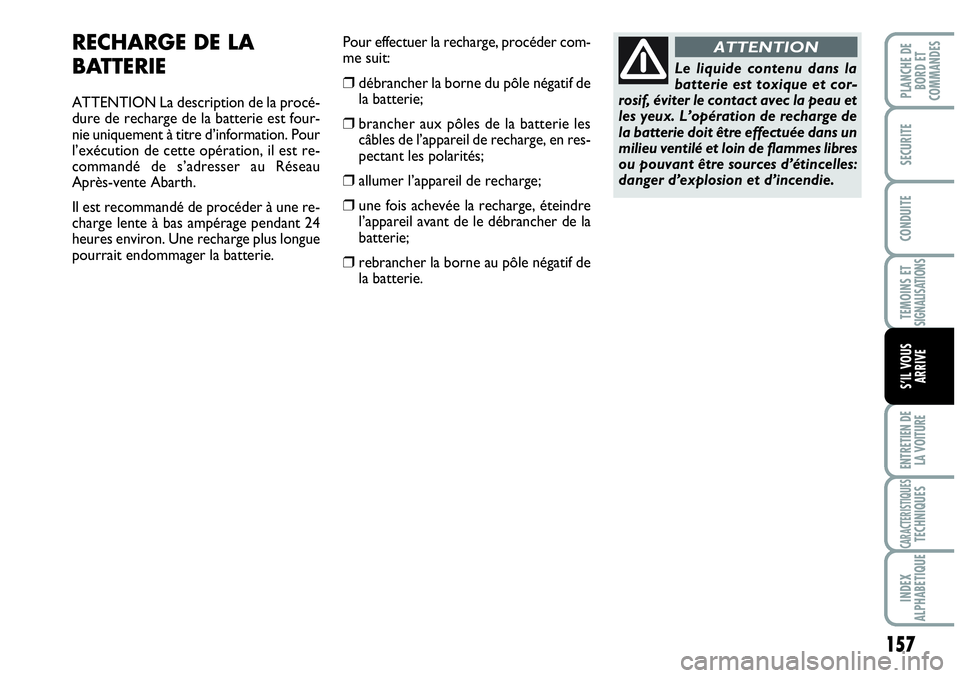

RECHARGE DE LA
BATTERIE
ATTENTION La description de la procé-
dure de recharge de la batterie est four-
nie uniquement à titre d’information. Pour
l’exécution de cette opération, il est re-
commandé de s’adresser au Réseau
Après-vente Abarth.
Il est recommandé de procéder à une re-
charge lente à bas ampérage pendant 24
heures environ. Une recharge plus longue
pourrait endommager la batterie.
Le liquide contenu dans la
batterie est toxique et cor-
rosif, éviter le contact avec la peau et
les yeux. L’opération de recharge de
la batterie doit être effectuée dans un
milieu ventilé et loin de flammes libres
ou pouvant être sources d’étincelles:
danger d’explosion et d’incendie.
ATTENTIONPour effectuer la recharge, procéder com-
me suit:
❒débrancher la borne du pôle négatif de
la batterie;
❒brancher aux pôles de la batterie les
câbles de l’appareil de recharge, en res-
pectant les polarités;
❒allumer l’appareil de recharge;
❒une fois achevée la recharge, éteindre
l’appareil avant de le débrancher de la
batterie;
❒rebrancher la borne au pôle négatif de
la batterie.

158
TEMOINS ET SIGNALISATIONS
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUESTECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE

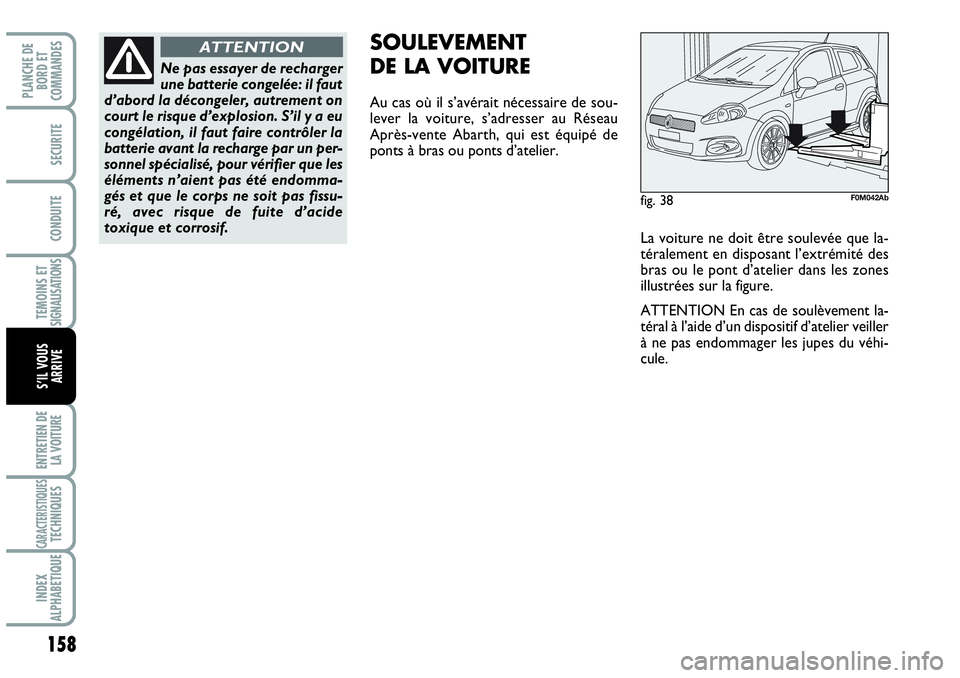

SOULEVEMENT
DE LA VOITURE
Au cas où il s’avérait nécessaire de sou-
lever la voiture, s’adresser au Réseau
Après-vente Abarth, qui est équipé de
ponts à bras ou ponts d’atelier.
Ne pas essayer de recharger
une batterie congelée: il faut
d’abord la décongeler, autrement on
court le risque d’explosion. S’il y a eu
congélation, il faut faire contrôler la
batterie avant la recharge par un per-
sonnel spécialisé, pour vérifier que les
éléments n’aient pas été endomma-
gés et que le corps ne soit pas fissu-
ré, avec risque de fuite d’acide
toxique et corrosif.
ATTENTION
La voiture ne doit être soulevée que la-
téralement en disposant l’extrémité des
bras ou le pont d’atelier dans les zones
illustrées sur la figure.
ATTENTION En cas de soulèvement la-
téral à l’aide d’un dispositif d’atelier veiller
à ne pas endommager les jupes du véhi-
cule.
fig. 38F0M042Ab
