Abarth Grande Punto 2009 Instructieboek (in Dutch)

INSTRUCTIEBOEKJE
GRANDEPUNTOABARTH
603.81.267 NL

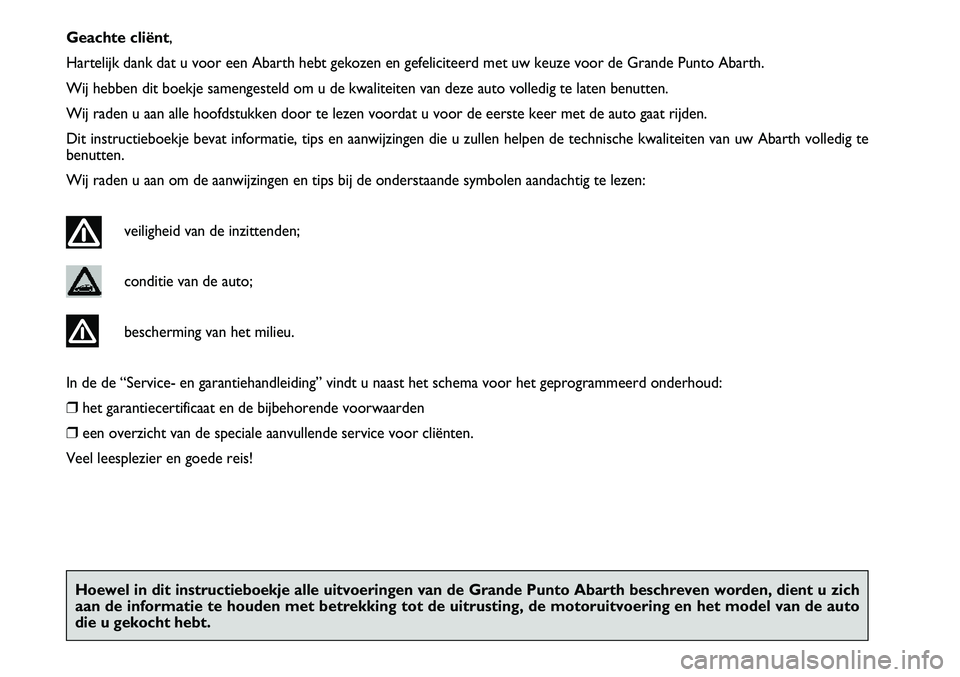

Geachte cliënt,
Hartelijk dank dat u voor een Abarth hebt gekozen en gefeliciteerd met u\
w keuze voor de Grande Punto Abarth.
Wij hebben dit boekje samengesteld om u de kwaliteiten van deze auto vol\
ledig te laten benutten.
Wij raden u aan alle hoofdstukken door te lezen voordat u voor de eerste\
keer met de auto gaat rijden.
Dit instructieboekje bevat informatie, tips en aanwijzingen die u zullen\
helpen de technische kwaliteiten van uw Abarth volledig te
benutten.
Wij raden u aan om de aanwijzingen en tips bij de onderstaande symbolen \
aandachtig te lezen:
veiligheid van de inzittenden;
conditie van de auto;
bescherming van het milieu.
In de de “Service- en garantiehandleiding” vindt u naast het schem\
a voor het geprogrammeerd onderhoud:
❒het garantiecertificaat en de bijbehorende voorwaarden
❒een overzicht van de speciale aanvullende service voor cliënten.
Veel leesplezier en goede reis!
Hoewel in dit instructieboekje alle uitvoeringen van de Grande Punto Aba\
rth beschreven worden, dient u zich
aan de informatie te houden met betrekking tot de uitrusting, de motorui\
tvoering en het model van de auto
die u gekocht hebt.

ABSOLUUT LEZEN!

K
BRANDSTOF TANKENTank uitsluitend loodvrije benzine met een minimum octaangetal van 95 RO\
N die voldoet aan de Europese
specificatie EN 228.
MOTOR STARTEN Controleer of de handrem is aangetrokken; zet de versnellingspook in vri\
j; trap het koppelingspedaal volledig in, maar
trap het gaspedaal niet in; draai vervolgens de start-/contactsleutel in\
stand AVVen laat de sleutel los zodra de
motor aanslaat.
PARKEREN BOVEN BRANDBARE MATERIALEN Onder normale bedrijfsomstandigheden bereikt de katalysator hoge tempera\
turen. Parkeer daarom niet boven gras,
droge bladeren, dennennaalden of ander brandbaar materiaal: brandgevaar.\
BESCHERMING VAN HET MILIEU De auto is uitgerust met een diagnosesysteem, dat continu controles uitv\
oert op de componenten die van invloed
zijn op de uitlaatgasemissie zodat overmatige vervuiling van het milieu \
wordt voorkomen.

ELEKTRISCHE APPARATUUR
Als u na aanschaf van uw auto accessoires wilt monteren die stroom verbr\
uiken (waardoor de accu langzaam kan ont-
laden), wendt u dan tot de Abarth-dealer. Deze kan controleren of de el\
ektrische installatie van de auto geschikt is
voor het extra stroomverbruik.
CODE-CARD
Bewaar deze op een veilige plaats, maar niet in de auto. Wij raden u aan\
de elektronische code van de CODE-card
altijd bij u te hebben.
GEPROGRAMMEERD ONDERHOUD
Bedenk dat een goed onderhoud van de auto de beste manier is om de prest\
aties en de veiligheid van de auto ge-
durende langere tijd te garanderen. Daarbij wordt ook het milieu ontzien\
en blijven de exploitatiekosten laag.
IN HET INSTRUCTIEBOEKJE....
…vindt u informatie, tips en belangrijke waarschuwingen voor het juis\
te gebruik, veilig rijden en het onderhoud van
uw auto. Let vooral op de symbolen
"(veiligheid van de inzittenden) #(bescherming van het milieu) !(conditie
van de auto).


4
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING DASHBOARD ..............................................................\
........ 5
SYMBOLEN .......................................................................\
.... 7
FIAT CODE ........................................................................\
... 7
DE SLEUTELS ........................................................................\
9
DIEFSTALALARM ................................................................ 11
START-/CONTACTSLOT ................................................. 12
INSTRUMENTENPANEEL ................................................. 13
INSTRUMENTEN ................................................................ 14
INSTELBAAR MULTIFUNCTIONEEL DISPLAY .......... 16
TRIP COMPUTER ................................................................ 25
ZITPLAATSEN VOOR ........................................................ 28
ZITPLAATSEN ACHTER ................................................... 29
HOOFDSTEUNEN .............................................................. 30
STUURWIEL ........................................................................\
. 31
SPIEGELS ........................................................................\
........ 31
KLIMAATREGELING .......................................................... 33
HANDBEDIENDE AIRCONDITIONING ..................... 34
AUTOMATISCHE TWEEZONE
KLIMAATREGELING .......................................................... 40
BUITENVERLICHTI NG ...................................................... 47
RUITEN REINIGEN ............................................................. 49
CRUISE-CONTROL ............................................................ 52 PLAFONDVERLICHTING
................................................. 54
BEDIENINGSORGANEN .................................................. 55
BRANDSTOFNOODSCHAKELAAR .............................. 57
INTERIEURUITRUSTING ................................................... 58
OPENDAK SKY-DOME ..................................................... 62
PORTIEREN .......................................................................\
... 64
RUITBEDIENING ................................................................. 66
BAGAGERUIMTE ................................................................. 68
MOTORKAP ........................................................................\
. 71
IMPERIAAL/SKIDRAGER ................................................... 73
KOPLAMPEN .......................................................................\
. 74
ABS ....................................................................\
...................... 76
ESP-SYSTEEM ........................................................................\
78
EOBD-SYSTEEM ................................................................... 83
BANDENSPANNING-CONTROLESYSTEEM
TPMS ........................................................................\
............... 84
SPORT-BOOST-FUNCTIE ................................................. 87
EXTRA ACCESSO IRES ....................................................... 88
TANKEN ........................................................................\
........ 89
BESCHERMING VAN HET MI LIEU ................................. 90
D D
D
D
A
A
A
A
S
S
S
S
H
H
H
H
B
B
B
B
O
O
O
O
A
A
A
A
R
R
R
R
D
D
D
D




E
E
E
E
N
N
N
N




B
B
B
B
E
E
E
E
D
D
D
D
I
I
I
I
E
E
E
E
N
N
N
N
I
I
I
I
N
N
N
N
G
G
G
G

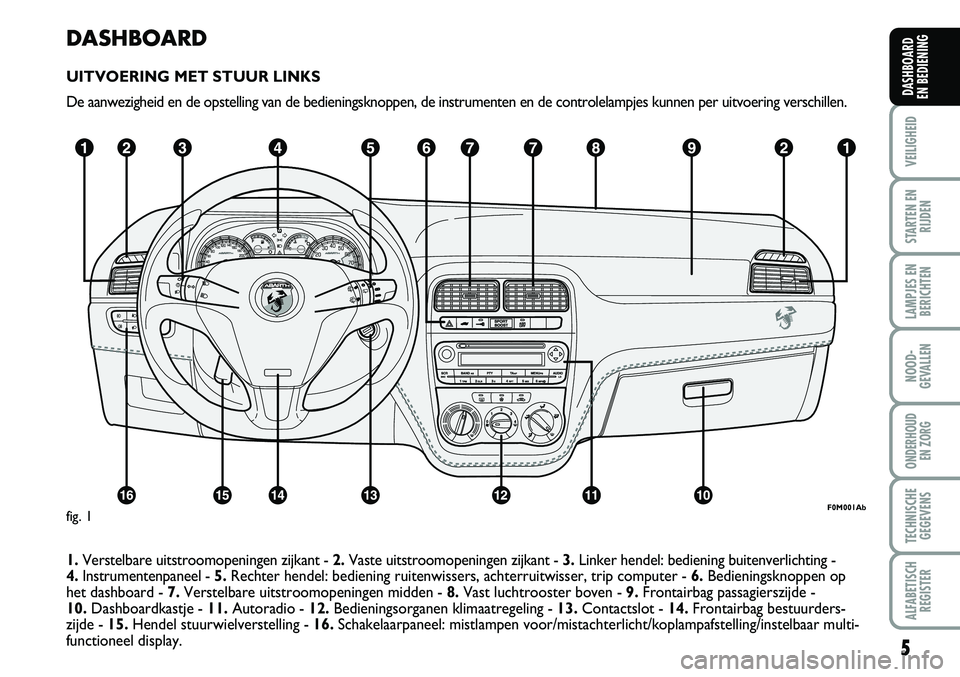

DASHBOARD
UITVOERING MET STUUR LINKS
De aanwezigheid en de opstelling van de bedieningsknoppen, de instrument\
en en de controlelampjes kunnen per uitvoering verschillen.
1. Verstelbare uitstroomopeningen zijkant - 2.Vaste uitstroomopeningen zijkant - 3.Linker hendel: bediening buitenverlichting -
4. Instrumentenpaneel - 5. Rechter hendel: bediening ruitenwissers, achterruitwisser, trip computer\
- 6.Bedieningsknoppen op
het dashboard - 7.Verstelbare uitstroomopeningen midden - 8.Vast luchtrooster boven - 9.Frontairbag passagierszijde -
10. Dashboardkastje - 11.Autoradio - 12. Bedieningsorganen klimaatregeling - 13.Contactslot - 14.Frontairbag bestuurders-
zijde - 15. Hendel stuurwielverstelling - 16.Schakelaarpaneel: mistlampen voor/mistachterlicht/koplampafstelling/inst\
elbaar multi-
functioneel display.
5
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
F0M001Abfig. 1

6
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
UITVOERING MET STUUR RECHTS
De aanwezigheid en de opstelling van de bedieningsknoppen, de instrument\
en en de controlelampjes kunnen per uitvoering verschil len.
1. Verstelbare uitstroomopeningen zijkant - 2.Vaste uitstroomopeningen zijkant - 3.Rechter hendel: bediening ruitenwissers,
achterruitwisser, trip computer - 4.Instrumentenpaneel - 5. Linker hendel: bediening buitenverlichting - 6.Bedieningsknoppen op het
dashboard - 7.Verstelbare uitstroomopeningen midden - 8.Vast luchtrooster boven - 9.Frontairbag passagierszijde -
10. Dashboardkastje - 11.Autoradio - 12. Bedieningsorganen klimaatregeling - 13.Contactslot - 14.Frontairbag bestuurderszijde -
15. Hendel stuurwielverstelling - 16.Schakelaarpaneel: mistlampen voor/mistachterlicht/koplampverstelling/ins\
telbaar
multifunctioneel display.
F0M082Abfig. 2

7
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
SYMBOLEN
Op of in de nabijheid van enkele onder-
delen van uw auto zijn plaatjes met een be-
paalde kleur aangebracht, met daarop
symbolen die uw aandacht vragen en die
voorzorgsmaatregelen aangeven die u in
acht moet nemen als u met het be-
treffende onderdeel te maken krijgt.
Onder de motorkap fig. 3is een plaatje
aangebracht, waarop de betekenis van de
symbolen wordt verklaard.
FIAT CODE
Voor een nog betere bescherming tegen
diefstal is de auto uitgerust met een elek-
tronische startblokkering. Het systeem
schakelt automatisch in als de start-/con-
tactsleutel wordt uitgenomen.
In iedere sleutel zit een elektronische
component gemonteerd die bij het star-
ten van de motor een signaal ontvangt via
een speciale antenne die in het start-/con-
tactslot is ingebouwd. Het signaal wordt
bij het starten omgezet in een gecodeerd
signaal en vervolgens aan de regeleenheid
van het CODE-systeem gezonden, die, als
de code wordt herkend, het starten van
de motor mogelijk maakt.
fig. 3F0M070Ab

8
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
Draai in dat geval de sleutel in stand
STOP en vervolgens opnieuw in stand
MAR; als de motor geblokkeerd blijft,
probeer het dan opnieuw met de andere
geleverde sleutels. Als de motor nog niet
aanslaat, wendt u dan tot de Abarth-
dealer.
BELANGRIJK Elke sleutel heeft een eigen
code, die in de regeleenheid van het sys-
teem moet worden opgeslagen. Voor het
opslaan van nieuwe sleutels (maximaal
acht) moet u zich tot de Abarth-dealer
wenden. Als het lampje Ytijdens het rijden gaat branden
❒Als het symbool Yop het display ver-
schijnt, betekent dit dat het systeem
zichzelf controleert (bijv. bij een ver-
mindering van de spanning).
❒Als het symbool Yop het display blijft
weergegeven, wendt u dan tot de
Abarth-dealer.
Bij krachtige stoten kunnen
de elektronische componen-
ten in de sleutel beschadigd
worden.
WERKING
Als u bij het starten van de motor de sleu-
tel in stand MAR draait, dan stuurt het
Fiat CODE-systeem een code naar de re-
geleenheid van de motor die, als de code
wordt herkend, de blokkering van de func-
ties opheft.
De code wordt alleen verzonden als de
regeleenheid van het Fiat CODE-systeem
de door de sleutel verzonden code heeft
herkend.
Iedere keer als u de contactsleutel in stand
STOP zet, schakelt de Fiat CODE de
functies van de elektronische regeleenheid
van de motor uit.
Als bij het starten de code niet wordt her-
kend, verschijnt op het display het sym-
bool
Y(zie hoofdstuk “Lampjes en be-
richten”).

9
VEILIGHEID
STARTEN ENRIJDEN
LAMPJES ENBERICHTEN
NOOD-
GEVALLEN
ONDERHOUD EN ZORG
TECHNISCHEGEGEVENS
ALFABETISCH REGISTER
DASHBOARD
EN BEDIENING
Druk op het knopje B voor het uitklap-
pen van de metalen baard. Ga voor het
inklappen als volgt te werk:
❒houd het knopje B ingedrukt en ver-
plaats de metalen baard A;
❒laat het knopje Blos en draai de
metalen baard Atotdat hij op de juis-
te wijze is ingeklapt en vergrendeld.
DE SLEUTELS
CODE-CARD fig. 4
Bij de auto worden twee sleutels geleverd
en de CODE-card waarop staat aangege-
ven:
A de elektronische code;
B de mechanische code van de sleutels
die bij aanvraag van duplicaatsleutels
aan de Abarth-dealer moet worden
overhandigd.
Wij raden u aan de elektronische code van
de CODE-card A-fig. 4 altijd bij u te heb-
ben.
BELANGRIJK Om schade aan de elektro-
nische schakelingen in de sleutels te voor-
komen, mogen de sleutels niet aan direc-
te zonnestraling worden blootgesteld.
Als de auto wordt verkocht,
moeten alle sleutels en de
CODE-card overhandigd wor-
den aan de nieuwe eigenaar.
fig. 4F0M0006m
fig. 5F0M0007m
SLEUTEL MET
AFSTANDSBEDIENING fig. 5
De metalen baard Abevindt zich in de
handgreep en dient voor:
❒het start-/contactslot;
❒de sloten van de portieren;
❒het ont-/vergrendelen van de tankdop
(indien van toepassing).
Druk het knopje B alleen in
als de sleutel ver genoeg van
het lichaam (speciaal de ogen) en van
voorwerpen die snel beschadigen (bij-
voorbeeld kledingstukken) is verwij-
derd. Laat de sleutel nooit onbeheerd
achter. Hiermee voorkomt u dat ie-
mand (dit geldt in het bijzonder voor
kinderen) per ongeluk op de knop
drukt.
ATTENTIE
Knop Ëdient voor het ontgrendelen van
de portieren en de achterklep.
Knop
Ádient voor het vergrendelen van
de portieren en de achterklep.
Knop
Rdient voor het op afstand ont-
grendelen van de achterklep.
Als de portieren worden ontgrendeld,
wordt de interieurverlichting een bepaal-
de tijd ingeschakeld.
