67
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U064Abfig. 64

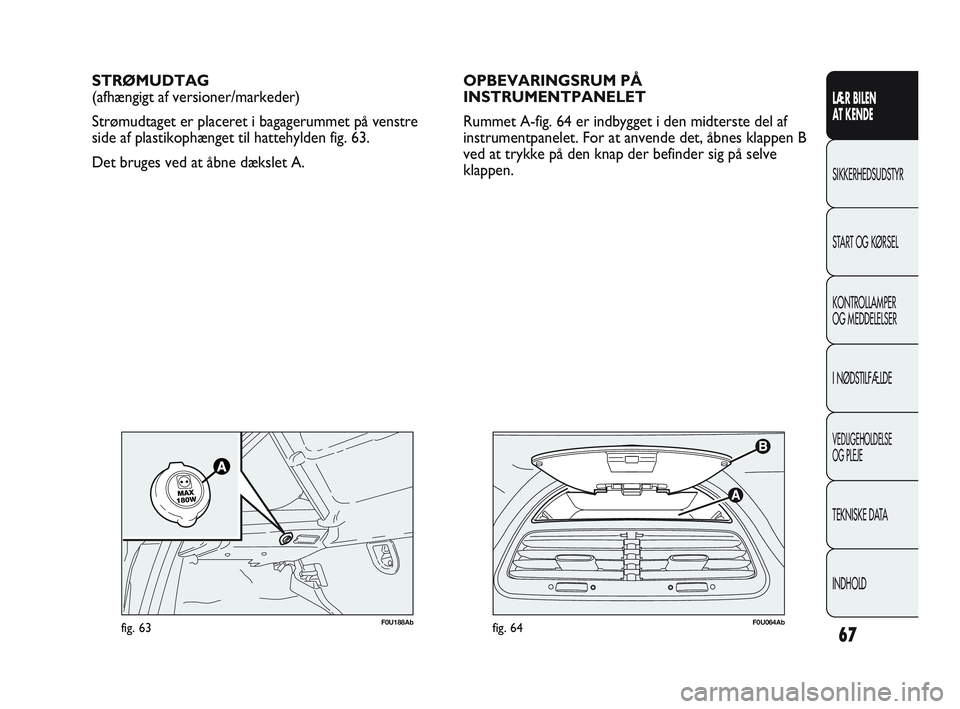

STRØMUDTAG
(afhængigt af versioner/markeder)
Strømudtaget er placeret i bagagerummet på venstre
side af plastikophænget til hattehylden fig. 63.
Det bruges ved at åbne dækslet A.
F0U188Abfig. 63
OPBEVARINGSRUM PÅ
INSTRUMENTPANELET
Rummet A-fig. 64 er indbygget i den midterste del af
instrumentpanelet. For at anvende det, åbnes klappen B
ved at trykke på den knap der befinder sig på selve
klappen.
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 67

68
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U065Abfig. 65

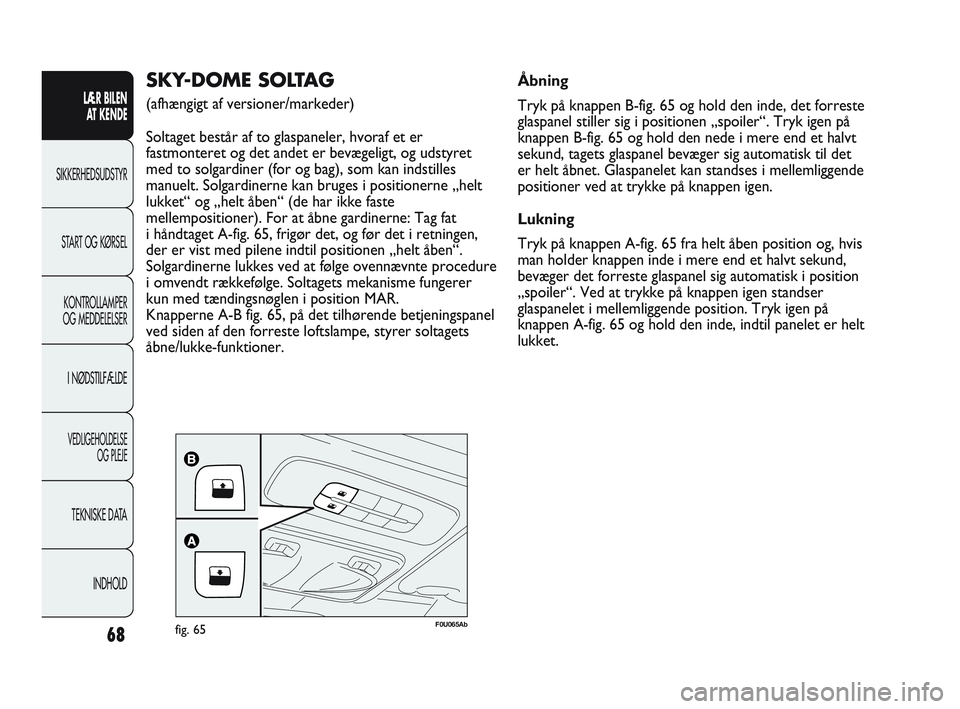

SKY-DOME SOLTAG
(afhængigt af versioner/markeder)
Soltaget består af to glaspaneler, hvoraf et er
fastmonteret og det andet er bevægeligt, og udstyret
med to solgardiner (for og bag), som kan indstilles
manuelt. Solgardinerne kan bruges i positionerne „helt
lukket“ og „helt åben“ (de har ikke faste
mellempositioner). For at åbne gardinerne: Tag fat
i håndtaget A-fig. 65, frigør det, og før det i retningen,
der er vist med pilene indtil positionen „helt åben“.
Solgardinerne lukkes ved at følge ovennævnte procedure
i omvendt rækkefølge. Soltagets mekanisme fungerer
kun med tændingsnøglen i position MAR.
Knapperne A-B fig. 65, på det tilhørende betjeningspanel
ved siden af den forreste loftslampe, styrer soltagets
åbne/lukke-funktioner.Åbning
Tryk på knappen B-fig. 65 og hold den inde, det forreste
glaspanel stiller sig i positionen „spoiler“. Tryk igen på
knappen B-fig. 65 og hold den nede i mere end et halvt
sekund, tagets glaspanel bevæger sig automatisk til det
er helt åbnet. Glaspanelet kan standses i mellemliggende
positioner ved at trykke på knappen igen.
Lukning
Tryk på knappen A-fig. 65 fra helt åben position og, hvis
man holder knappen inde i mere end et halvt sekund,
bevæger det forreste glaspanel sig automatisk i position
„spoiler“. Ved at trykke på knappen igen standser
glaspanelet i mellemliggende position. Tryk igen på
knappen A-fig. 65 og hold den inde, indtil panelet er helt
lukket.
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 68

69
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD

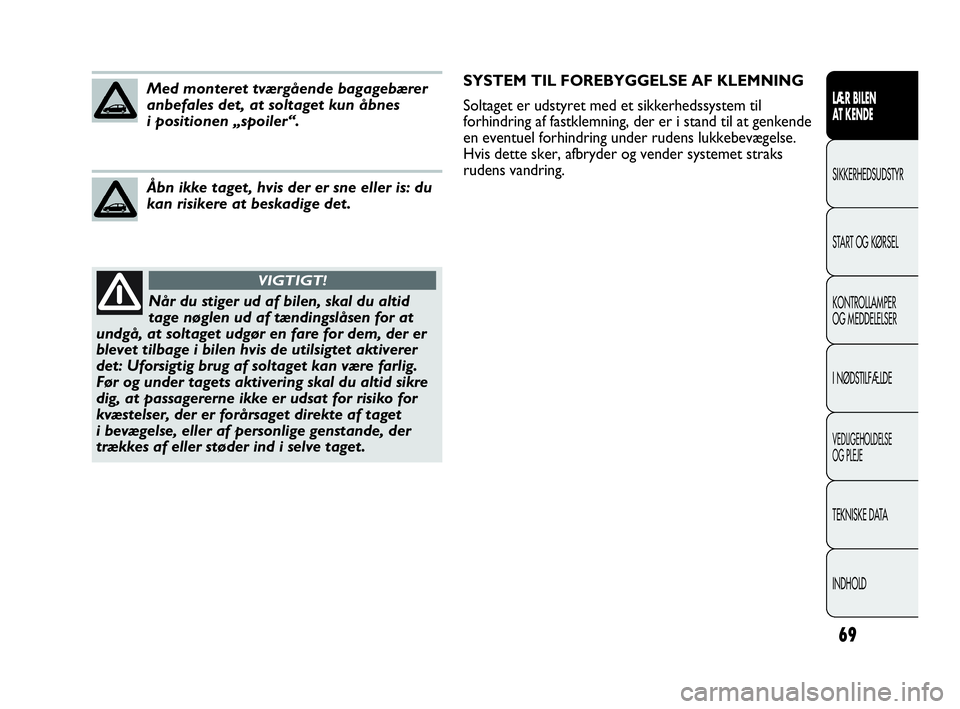

Når du stiger ud af bilen, skal du altid
tage nøglen ud af tændingslåsen for at
undgå, at soltaget udgør en fare for dem, der er
blevet tilbage i bilen hvis de utilsigtet aktiverer
det: Uforsigtig brug af soltaget kan være farlig.
Før og under tagets aktivering skal du altid sikre
dig, at passagererne ikke er udsat for risiko for
kvæstelser, der er forårsaget direkte af taget
i bevægelse, eller af personlige genstande, der
trækkes af eller støder ind i selve taget.
VIGTIGT!
Med monteret tværgående bagagebærer
anbefales det, at soltaget kun åbnes
i positionen „spoiler“.
Åbn ikke taget, hvis der er sne eller is: du
kan risikere at beskadige det.
SYSTEM TIL FOREBYGGELSE AF KLEMNING
Soltaget er udstyret med et sikkerhedssystem til
forhindring af fastklemning, der er i stand til at genkende
en eventuel forhindring under rudens lukkebevægelse.
Hvis dette sker, afbryder og vender systemet straks
rudens vandring.
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:34 Pagina 69

INITIALISERINGSPROCEDURE
Efter en eventuel frakobling af batteriet, eller afbrydelse
af beskyttelsessikring, er det nødvendigt igen at
initialisere soltagets funktion.
Gå frem på følgende måde:
❒Tryk på knappen A-fig. 65, ved lukket soltag.
❒Hold knappen indtrykket, mens soltaget lukkes trin
for trin.
❒Afvent, at soltagets elektriske motor stopper efter
at taget er helt lukket.
Når du stiger ud af bilen, skal du altid tage nøglen ud
af tændingslåsen for at undgå, at soltaget udgør en fare
for dem, der er blevet tilbage i bilen hvis de utilsigtet
aktiverer det: Uforsigtig brug af soltaget kan være farlig.
Før og under tagets aktivering skal du altid sikre dig,
at passagererne ikke er udsat for risiko for kvæstelser,
der er forårsaget direkte af taget i bevægelse, eller af
personlige genstande, der trækkes af eller støder ind
i selve taget.
F0U066Abfig. 66
NØDBETJENING
Hvis kontakten ikke virker, kan soltaget betjenes
manuelt på følgende måde:
❒Fjern beskyttelsesdækslet, der befinder sig på
tagbeklædningen mellem de to solgardiner.
❒Tag den medfølgende unbrakonøgle frem fra
værktøjsbeholderen i bagagerummet.
❒Indsæt den medfølgende nøgle i lejet A-fig. 66 og
drej:
– med uret for at åbne soltaget
– mod uret for at lukke soltaget.
70
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:34 Pagina 70

71
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
DØRE
AFLÅSNING/OPLÅSNING MED CENTRALLÅS
Aflåsning af døre udefra
Med lukkede døre trykkes på knappen Ápå
fjernbetjeningen fig. 67 eller indsæt og drej metalklingen
i dørlåsen i førersiden mod uret fig. 68. Når dørene er
låst, tænder lysdioden på knappen A-fig. 69.
Dørlåsningen aktiveres kun, hvis alle dørene er lukkede.
Hvis en eller flere døre er åbne efter at have trykket på
knappen Ápå fjernbetjeningen fig. 67, blinker blinklysene
og lysdioden på knappen A-fig. 69 hurtigt i ca. 3 sekunder.
F0U067Abfig. 67
Hvis derimod en eller flere døre er åbne efter at have
drejet nøglens metalklinge, er det kun lysdioden på
knappen A-fig. 69, som blinker hurtigt i ca. 3 sekunder.
Hvis dørene er lukkede, men bagagerummet er åbent, vil
dørlåsningen blive aktiveret: Blinklysene (kun ved låsning
ved tryk på knappen Áfig. 67) og lysdioden der befinder
sig på knappen A-fig. 69 blinker hurtigt i ca. 3 sekunder.
Med aktiveret funktion, er det i alle tilfælde muligt at låse
de andre døre op, ved at trykke på knappen A-fig. 69,
som er placeret på midterkonsollen.
Ved to korte tryk på knappen Ápå fjernbetjeningen
fig. 67 aktiveres deadlock-systemet (se „Deadlock“).
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:34 Pagina 71

72
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U069Abfig. 69F0U068Abfig. 68
Oplåsning af døre udefra
Tryk på knappen Ëfig. 67 for at låse dørene op på
afstand, og tænde de tidsindstillede indvendige
loftslamper og blinklysenes dobbelte signalering, eller
indsæt og drej metalklingen mod uret i låsen på døren
i førersiden som vist i fig. 68.
Åbning og lukning indefra
Tryk på knappen A-fig. 69 for at låse eller oplåse alle
dørene. Knappen er forsynet med en lysdiode, der
angiver bilens status (låste eller oplåste døre).
Når dørene er låst, er lysdioden på knappen tændt, og
et tryk på knappen medfører central oplåsning af alle
døre og slukning af kontrollampen.
Når dørene er oplåst, er lysdioden slukket, og et tryk
på knappen medfører central låsning af alle døre.
Dørlåsningen aktiveres kun, hvis alle døre er korrekt
lukket.Afhængigt af versioner/markeder, bliver det indvendige
håndtag i dørene oplyst af en lysdiode, når de udvendige
lys er tændt.
Efter låsning af dørene via:
❒fjernbetjening
❒dørlåsen
vil det ikke være muligt at foretage oplåsning ved hjælp
af knappen A-fig. 69, der er placeret blandt knapperne
på instrumentpanelet.
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:34 Pagina 72

73
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
VIGTIGT! Med aktiveret centrallås låses en af fordørene
op ved at trække i denne dørs indvendige dørhåndtag.
Ved at trække i et af håndtagene på bagdørene låses den
enkelte dør op.
Hvis ikke der er strøm (brændt sikring, frakoblet batteri
osv.), er det dog stadig muligt at aktivere dørlåsningen
manuelt.
Under kørsel sker der en automatisk central låsning
af alle døre, efter at have overskredet en hastighed på
20 km/t, hvis funktionen, der kan aktiveres via setup-
menuen, er valgt (se afsnittet „Rekonfigurerbart
multifunktionsdisplay“ i dette kapitel).
Når deadlock-systemet aktiveres, er det
ikke på nogen måde muligt at åbne
dørene indefra. Overbevis dig derfor om at der
ikke er flere personer tilbage i bilen. Hvis
batteriet i nøglen med fjernbetjening er fladt,
kan man kun slå deadlock-systemet fra ved at
dreje nøglens metalklinge i dørlåsene på begge
fordøre, som tidligere beskrevet.
VIGTIGT!
DEADLOCK
(afhængigt af versioner/markeder)
Det er en sikkerhedsanordning, der spærrer
funktionen af:
❒de indvendige håndtag
❒dørlåsnings-/oplåsningsknappen A-fig. 69
således at dørene ikke kan åbnes indefra i tilfælde af at
nogen forsøger at bryde ind i bilen (fx ved at knuse en
rude).
Deadlock-systemet yder således den bedst mulige
beskyttelse mod indbrudsforsøg. Det bør derfor
aktiveres hver gang bilen parkeres og efterlades uden
opsyn.
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:34 Pagina 73

Aktivering af systemet
Systemet aktiveres automatisk på alle døre, hvis der
foretages et hurtigt dobbelttryk på knappen Ápå nøglen
med fjernbetjening fig. 67.
Aktiveringen af systemet signaleres ved, at blinklysene
blinker 3 gange og at lysdioden på knappen A-fig. 69,
der er placeret mellem betjeningsknapperne på
instrumentpanelet blinker.
Hvis en eller begge døre ikke er korrekt lukket,
aktiveres systemet ikke. Derved hindres det at en
person kan blive spærret inde i kabinen ved at stige
ind gennem en åben dør og lukke denne efter sig.
Deaktivering af systemet
Systemet deaktiveres automatisk i samtlige døre
i følgende tilfælde:
❒ved at dreje tændingsnøglen uden fjernbetjening til
åbningsposition i førersidens dør
❒når dørene låses op
❒når tændingsnøglen drejes til position MAR.
74
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U072Abfig. 70
RUDEOPTRÆK
Armlænet på førersidens fordør er udstyret med
knapper fig. 70 til betjening af ruderne (med
tændingsnøglen i position MAR):
A Åbning/lukning af venstre forrude
B Åbning/lukning af højre forrude.
Konstant automatisk aktivering
Ruden foran i førersiden er udstyret med en automatisk
funktion til op- og nedrulning.
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:34 Pagina 74

75
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U073Abfig. 71
Konstant automatisk aktivering af ruden
aktiveresved at trykke på styrekontakten i mere end
et halvt sekund. Ruden standser, når den når
endestoppet eller ved at trykke på knappen igen.
VIGTIGT! De eldrevne ruder forbliver under spænding
i ca. 2 minutter efter at tændingsnøglen er drejet på
STOP eller trukket ud. Dog deaktiveres de øjeblikkeligt
hvis en af dørene åbnes.
Dør i passagersiden
På armlænet af døren i passagersiden er der en kontakt
A-fig. 71, der styrer den tilhørende rude.
Ukorrekt brug af de eldrevne ruder kan
være farlig. Før og under aktiveringen
skal man altid sikre sig at ingen kan komme til
skade, hverken ved direkte berøring med ruden
eller ved at genstande blive fanget og trukket
med. Fjern altid tændingsnøglen, når du forlader
bilen, så andre ikke kan komme til skade ved
uagtsom aktivering af de eldrevne ruder.
VIGTIGT!
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:34 Pagina 75

76
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U074Abfig. 72F0U075Abfig. 73
BAGAGERUM
ÅBNING AF BAGKLAP
Bagklappen kan åbnes ved at trykke på knappen
A-fig. 72.
Bagklappen kan ligeledes åbnes ved at trykke på knappen
Rpå fjernbetjeningen fig. 73.
Åbning af bagklappen ved brug af fjernbetjeningen følges
af et dobbeltblink fra blinklysene.
Ved brug af bagagerummet skal de
gældende vægtgrænser altid respekteres
(se kapitlet „Tekniske data“). Sørg endvidere for
at genstande i bagagerummet er forsvarligt
anbragt, så de ikke kan blive slynget frem og
kvæste passagerer ved en hård opbremsning.
VIGTIGT!
Montering af ekstraudstyr på hattehylde
eller bagklap (højtalere, spoiler, osv.), ud
over det fabriksmonterede, kan forringe
virkningen af bagklappens gasfjedre i siden.
069-108 PUNTO Abarth DK 1ed 23-07-2012 8:34 Pagina 76
