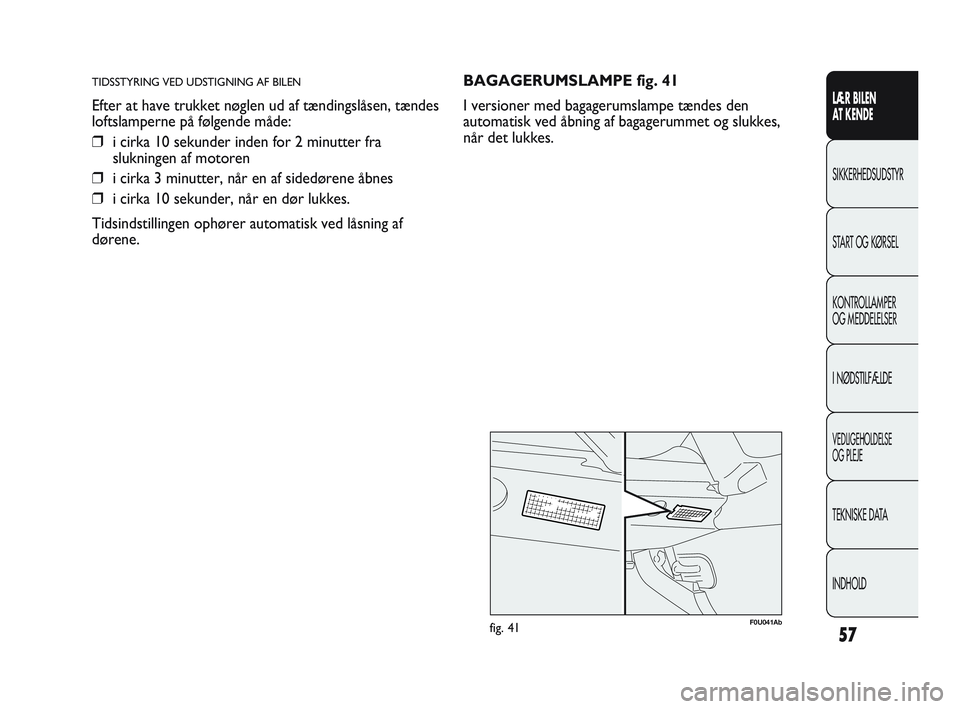

Abarth Punto 2014 Brugs- og vedligeholdelsesvejledning (in Danish)

57
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
TIDSSTYRING VED UDSTIGNING AF BILEN
Efter at have trukket nøglen ud af tændingslåsen, tændes
loftslamperne på følgende måde:
❒i cirka 10 sekunder inden for 2 minutter fra
slukningen af motoren
❒i cirka 3 minutter, når en af sidedørene åbnes
❒i cirka 10 sekunder, når en dør lukkes.
Tidsindstillingen ophører automatisk ved låsning af
dørene.
F0U041Abfig. 41
BAGAGERUMSLAMPE fig. 41
I versioner med bagagerumslampe tændes den
automatisk ved åbning af bagagerummet og slukkes,
når det lukkes.
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 57

58
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U043Abfig. 43F0U044Abfig. 44
PARKERINGSLYS
Tænder kun med tændingsnøglen drejes i position STOP
eller taget ud, ved at dreje drejekontakten på venstre
kontaktarm først i position
Oog herefter i position 6
eller 2.
I instrumentgruppen tændes kontrollampen 3.
TÅGEFORLYGTER fig. 44
(afhængigt af versioner/markeder)
Tændes ved tryk på knappen 5såfremt positionslyset
er tændt.
Kontrollampen 5i instrumentgruppen lyser op.
Tryk på knappen igen for at slukke.
Brug af tågeforlygter skal ske i overensstemmelse med
færdselsloven i det land hvor du kører. Overhold
forskrifterne.
KONTAKTER
HAVARIBLINK fig. 43
Tændes ved tryk på kontakten A uafhængigt af
tændingsnøglens stilling.
Når havariblinket er tændt, blinker kontrollamperne Î
og ¥i instrumentgruppen. Tryk igen på kontakten for at
slukke blinket. Brug af havariblink skal ske i
overensstemmelse med færdselsloven i det land hvor du
kører. Overhold forskrifterne.
Automatik for katastrofeopbremsning
I tilfælde af katastrofeopbremsning tændes havariblinket
automatisk, og i instrumentgruppen blinker Îog ¥.
Funktionen afbrydes så snart bremsningen ikke længere
har karakter af katastrofeopbremsning. Denne funktion
er i overensstemmelse med aktuelt gældende
lovbestemmelser på området.
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 58

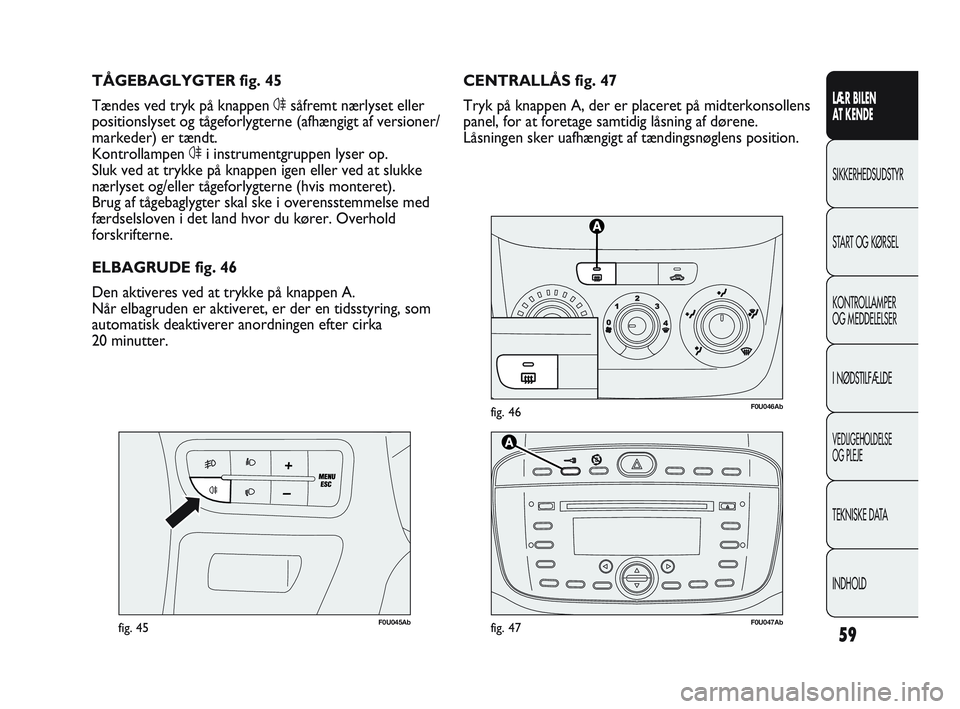

59
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U046Abfig. 46
F0U045Abfig. 45
CENTRALLÅS fig. 47
Tryk på knappen A, der er placeret på midterkonsollens
panel, for at foretage samtidig låsning af dørene.
Låsningen sker uafhængigt af tændingsnøglens position. TÅGEBAGLYGTER fig. 45
Tændes ved tryk på knappen 4såfremt nærlyset eller
positionslyset og tågeforlygterne (afhængigt af versioner/
markeder) er tændt.
Kontrollampen 4i instrumentgruppen lyser op.
Sluk ved at trykke på knappen igen eller ved at slukke
nærlyset og/eller tågeforlygterne (hvis monteret).
Brug af tågebaglygter skal ske i overensstemmelse med
færdselsloven i det land hvor du kører. Overhold
forskrifterne.
ELBAGRUDE fig. 46
Den aktiveres ved at trykke på knappen A.
Når elbagruden er aktiveret, er der en tidsstyring, som
automatisk deaktiverer anordningen efter cirka
20 minutter.
F0U047Abfig. 47
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 59

60
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
BRÆNDSTOFAFBRYDER
Brændstofafbryderen udløses i tilfælde af en kollision.
Dette medfører:
❒at brændstoftilførslen afbrydes så motoren stopper
❒at dørene automatisk låses op
❒at den indvendige belysning tændes.
Når afbryderen er udløst, viser displayet en meddelelse.
Kontrollér bilen omhyggeligt for brændstoflækager, for
eksempel i motorrummet, under bilen eller i nærheden
af tanken. Husk at dreje tændingsnøglen på STOP efter
kollisionen for at undgå at batteriet tappes for strøm.
På grund af brandfaren må
brændstoftilførslen ikke genoprettes hvis
der efter en kollision mærkes lugt af brændstof
eller konstateres synlige utætheder ved
brændstofsystemet.
VIGTIGT!
Oplåsning af døre i tilfælde af en ulykke
I tilfælde af en kollision, hvor brændstofafbryderen
aktiveres, bliver dørene automatisk låst op for at
muliggøre adgang til kabinen udefra, og samtidigt tænder
lysene i de indvendige loftslamper. Det er i alle tilfælde
altid muligt at åbne dørene inde fra bilen, ved at trække
i dørhåndtagene.
Genoprettelse af brændstofafbryderen
Hvis man efter kollisionen ikke finder brændstofudslip,
og bilen er i stand til at starte igen, genoprettes bilens
normale funktion ved hjælp af nedenstående
instruktioner.
Gå frem på følgende måde for at genoprette bilens
normale funktion:
❒Drej tændingsnøglen til position MAR.
❒Tænd blinklyset i højre side.
❒Sluk blinklyset i højre side.
❒Tænd blinklyset i venstre side.
❒Sluk blinklyset i venstre side.
❒Tænd blinklyset i højre side.
❒Sluk blinklyset i højre side.
❒Tænd blinklyset i venstre side.
❒Sluk blinklyset i venstre side.
❒Drej tændingsnøglen til position STOP.
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 60

61
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U048Abfig. 48
C
B
A
D
F0U049Abfig. 49
INDVENDIGT UDSTYR
HANDSKERUM fig. 48
Handskerummet åbnes med håndtaget A.
Inde i handskerummet er der et rum til papirer.OPBEVARINGSRUM I HANDSKERUMMET
fig. 49
Afhængigt af versioner/markeder, kan der i
handskerummet forefindes holder til ID-kort A,
blyantholder B og dokumentlomme C og
fralægningsskuffe D.
For at få adgang til dokumentlommen, bruges det
pågældende håndtag og den trækkes ud af dens leje ved
at dreje den i den retning, der er angivet af pilen på
figuren.
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 61

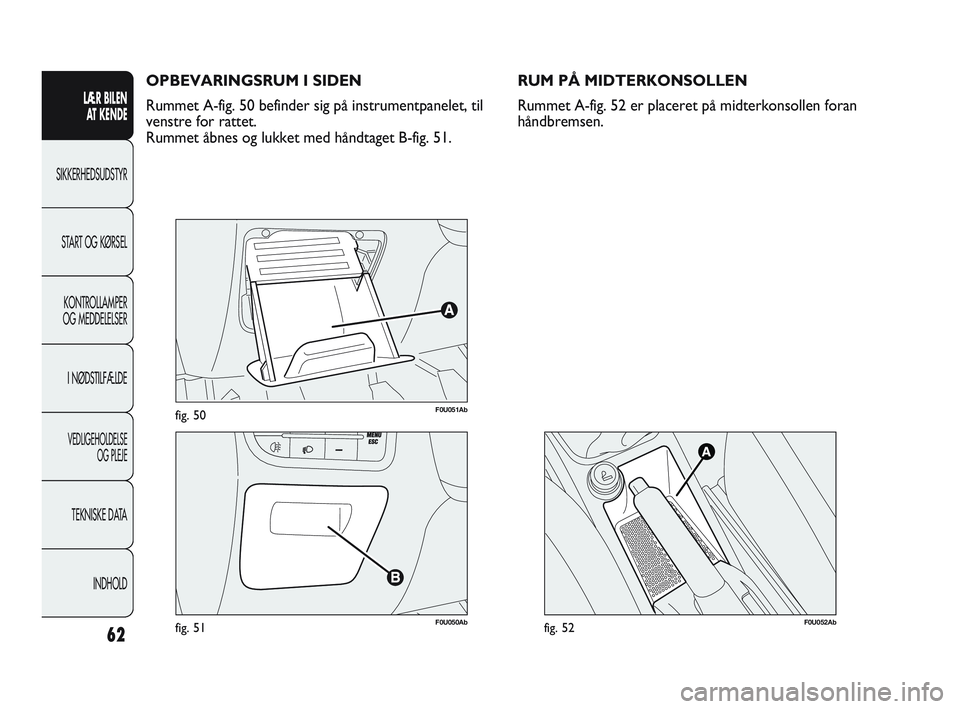

62
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U051Abfig. 50
F0U050Abfig. 51
OPBEVARINGSRUM I SIDEN
Rummet A-fig. 50 befinder sig på instrumentpanelet, til
venstre for rattet.
Rummet åbnes og lukket med håndtaget B-fig. 51.
F0U052Abfig. 52
RUM PÅ MIDTERKONSOLLEN
Rummet A-fig. 52 er placeret på midterkonsollen foran
håndbremsen.
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 62

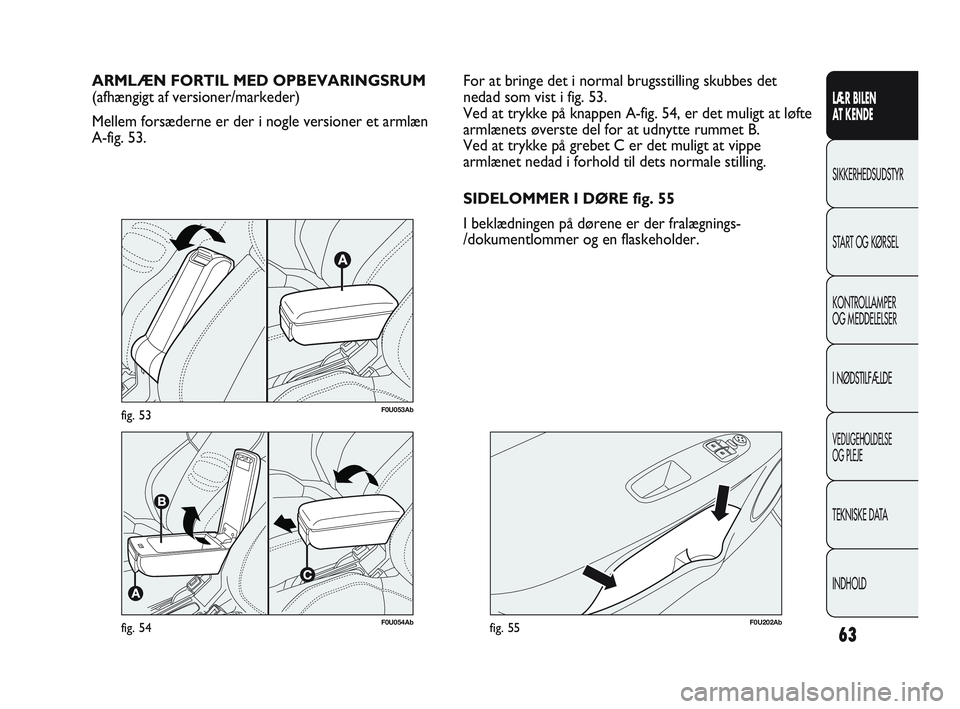

63
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U054Abfig. 54
ARMLÆN FORTIL MED OPBEVARINGSRUM
(afhængigt af versioner/markeder)
Mellem forsæderne er der i nogle versioner et armlæn
A-fig. 53.
F0U202Abfig. 55
For at bringe det i normal brugsstilling skubbes det
nedad som vist i fig. 53.
Ved at trykke på knappen A-fig. 54, er det muligt at løfte
armlænets øverste del for at udnytte rummet B.
Ved at trykke på grebet C er det muligt at vippe
armlænet nedad i forhold til dets normale stilling.
SIDELOMMER I DØRE fig. 55
I beklædningen på dørene er der fralægnings-
/dokumentlommer og en flaskeholder.
F0U053Abfig. 53
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 63

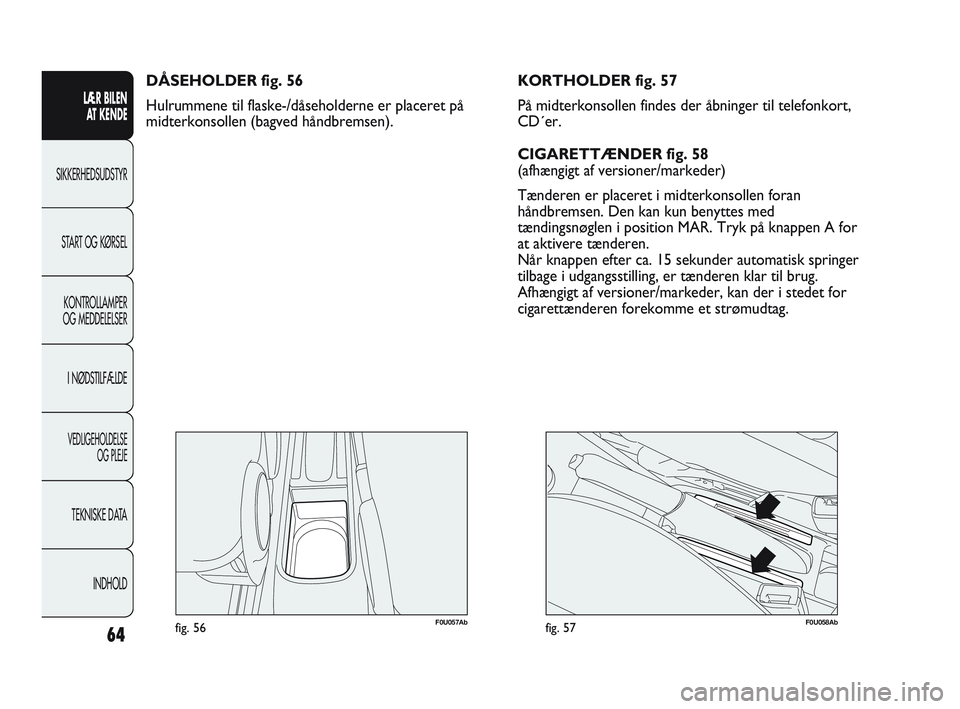

64
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U057Abfig. 56
DÅSEHOLDER fig. 56
Hulrummene til flaske-/dåseholderne er placeret på
midterkonsollen (bagved håndbremsen).
F0U058Abfig. 57
KORTHOLDER fig. 57
På midterkonsollen findes der åbninger til telefonkort,
CD´er.
CIGARETTÆNDER fig. 58
(afhængigt af versioner/markeder)
Tænderen er placeret i midterkonsollen foran
håndbremsen. Den kan kun benyttes med
tændingsnøglen i position MAR. Tryk på knappen A for
at aktivere tænderen.
Når knappen efter ca. 15 sekunder automatisk springer
tilbage i udgangsstilling, er tænderen klar til brug.
Afhængigt af versioner/markeder, kan der i stedet for
cigarettænderen forekomme et strømudtag.
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 64

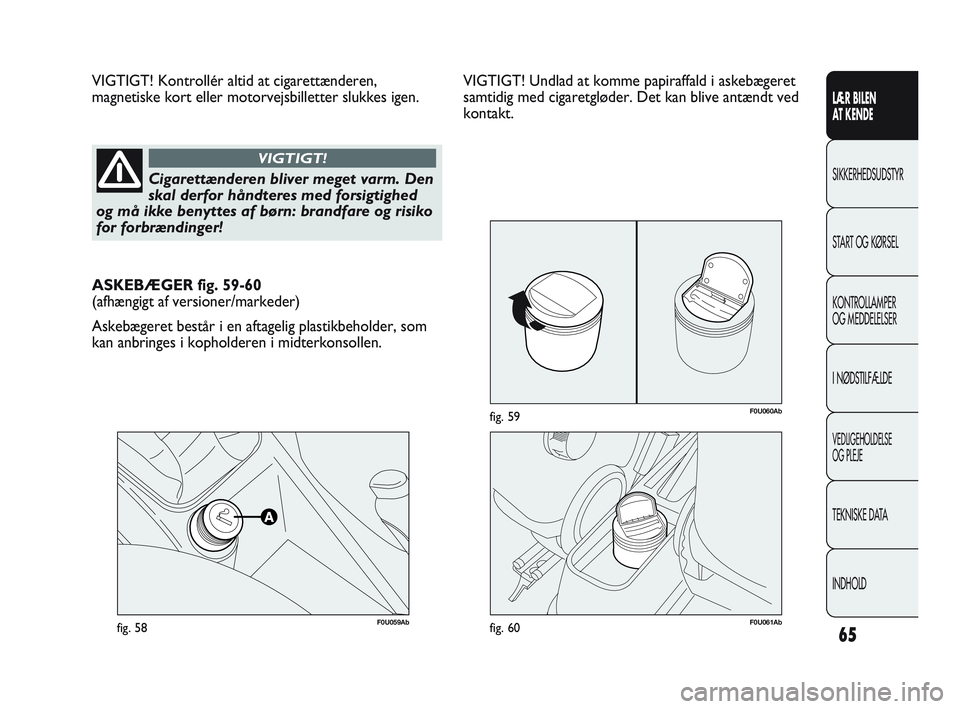

65
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U059Abfig. 58
VIGTIGT! Kontrollér altid at cigarettænderen,
magnetiske kort eller motorvejsbilletter slukkes igen.
Cigarettænderen bliver meget varm. Den
skal derfor håndteres med forsigtighed
og må ikke benyttes af børn: brandfare og risiko
for forbrændinger!
VIGTIGT!
F0U061Abfig. 60
F0U060Abfig. 59
ASKEBÆGER fig. 59-60
(afhængigt af versioner/markeder)
Askebægeret består i en aftagelig plastikbeholder, som
kan anbringes i kopholderen i midterkonsollen.VIGTIGT! Undlad at komme papiraffald i askebægeret
samtidig med cigaretgløder. Det kan blive antændt ved
kontakt.
029-068 GPUNTO EVO Abarth DA 2ed 8-11-2010 13:57 Pagina 65

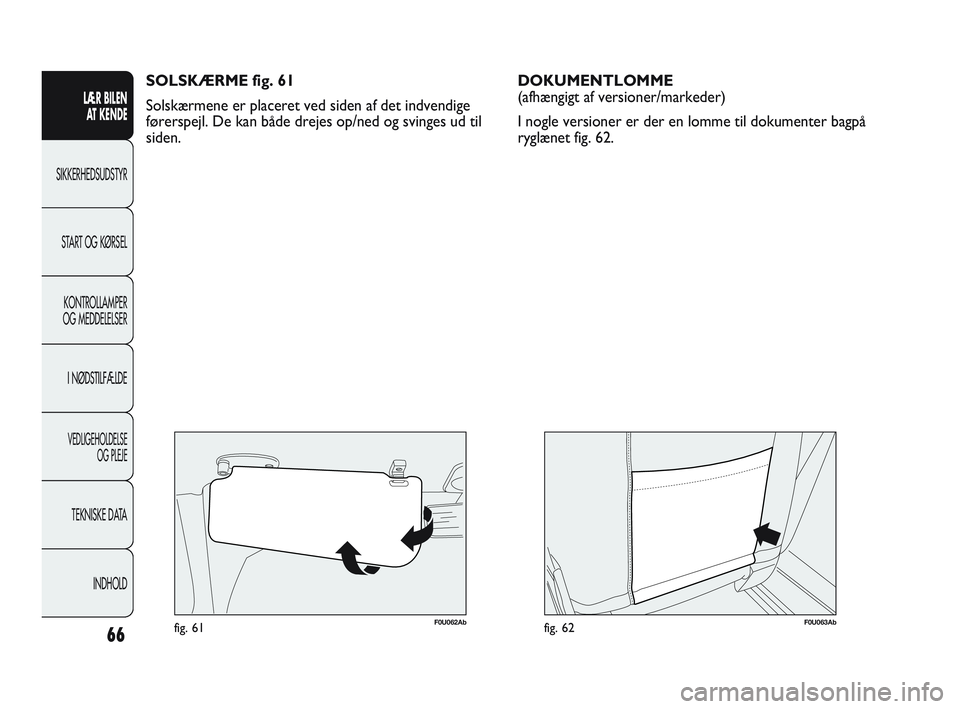

66
LÆR BILEN
AT KENDE
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDHOLD
F0U062Abfig. 61
SOLSKÆRME fig. 61
Solskærmene er placeret ved siden af det indvendige
førerspejl. De kan både drejes op/ned og svinges ud til
siden.
F0U063Abfig. 62
DOKUMENTLOMME
(afhængigt af versioner/markeder)
I nogle versioner er der en lomme til dokumenter bagpå
ryglænet fig. 62.
