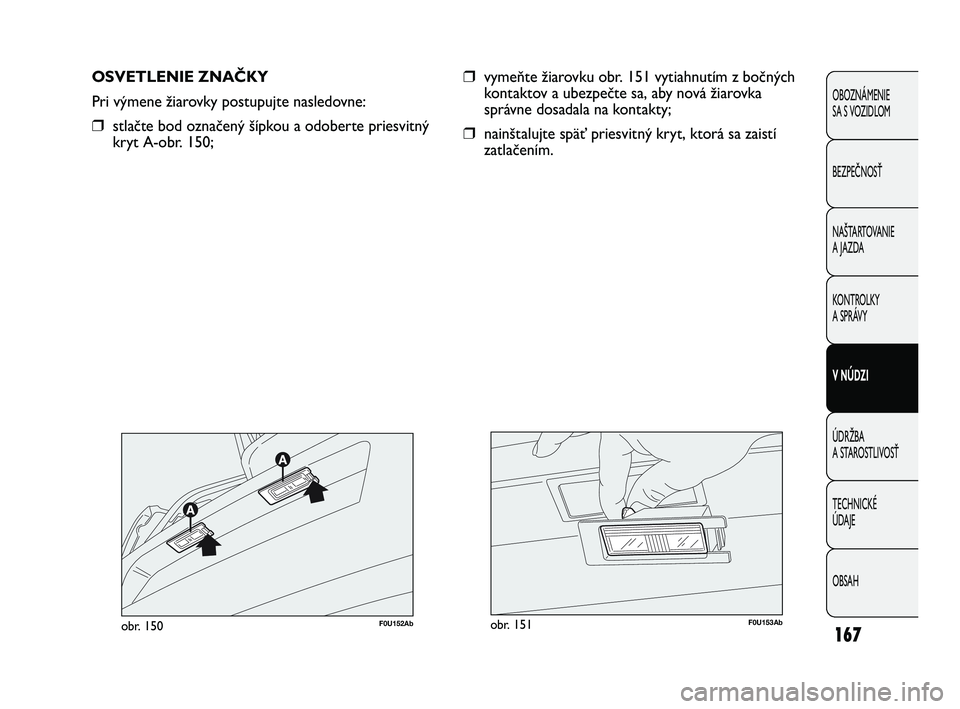

OSVETLENIE ZNAČKY
Pri výmene žiarovky postupujte nasledovne:
❒stlačte bod označený šípkou a odoberte priesvitný
kryt A-obr. 150;
❒vymeňte žiarovku obr. 151 vytiahnutím z bočných
kontaktov a ubezpečte sa, aby nová žiarovka
správne dosadala na kontakty;
❒nainštalujte späť priesvitný kryt, ktorá sa zaistí
zatlačením.
F0U152Abobr. 150F0U153Abobr. 151
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 167

168
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U154Abobr. 152

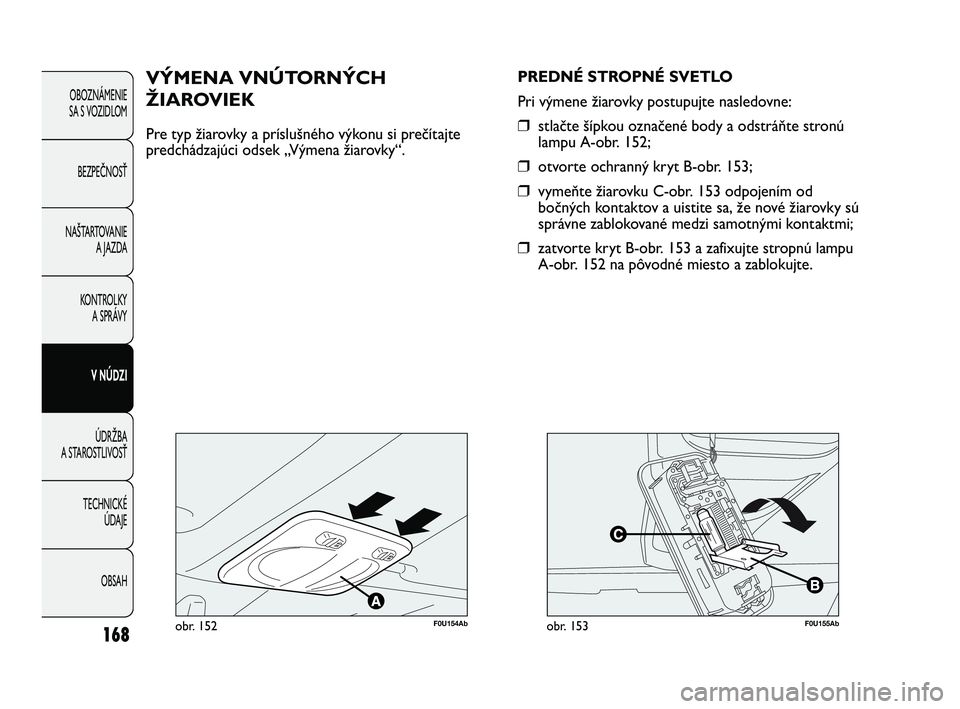

VÝMENA VNÚTORNÝCH
ŽIAROVIEK
Pre typ žiarovky a príslušného výkonu si prečítajte
predchádzajúci odsek „Výmena žiarovky“.PREDNÉ STROPNÉ SVETLO
Pri výmene žiarovky postupujte nasledovne:❒stlačte šípkou označené body a odstráňte stronú
lampu A-obr. 152;
❒otvorte ochranný kryt B-obr. 153;
❒vymeňte žiarovku C-obr. 153 odpojením od
bočných kontaktov a uistite sa, že nové žiarovky sú
správne zablokované medzi samotnými kontaktmi;
❒zatvorte kryt B-obr. 153 a zafixujte stropnú lampu
A-obr. 152 na pôvodné miesto a zablokujte.
F0U155Abobr. 153
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 168

169
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U156Abobr. 154

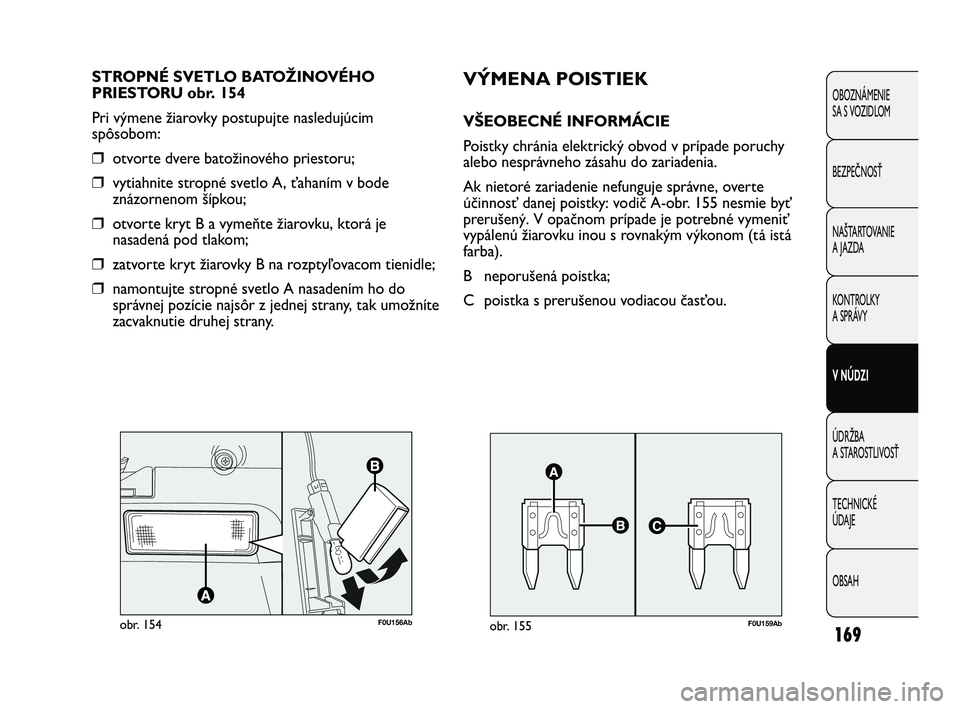

STROPNÉ SVETLO BATOŽINOVÉHO
PRIESTORU obr. 154
Pri výmene žiarovky postupujte nasledujúcim
spôsobom:
❒otvorte dvere batožinového priestoru;
❒vytiahnite stropné svetlo A, ťahaním v bode
znázornenom šípkou;
❒otvorte kryt B a vymeňte žiarovku, ktorá je
nasadená pod tlakom;
❒zatvorte kryt žiarovky B na rozptyľovacom tienidle;
❒namontujte stropné svetlo A nasadením ho do
správnej pozície najsôr z jednej strany, tak umožníte
zacvaknutie druhej strany.
F0U159Abobr. 155
VÝMENA POISTIEK
VŠEOBECNÉ INFORMÁCIE
Poistky chránia elektrický obvod v prípade poruchy
alebo nesprávneho zásahu do zariadenia.
Ak nietoré zariadenie nefunguje správne, overte
účinnosť danej poistky: vodič A-obr. 155 nesmie byť
prerušený. V opačnom prípade je potrebné vymeniť
vypálenú žiarovku inou s rovnakým výkonom (tá istá
farba).
B neporušená poistka;
C poistka s prerušenou vodiacou časťou.
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 169

170
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

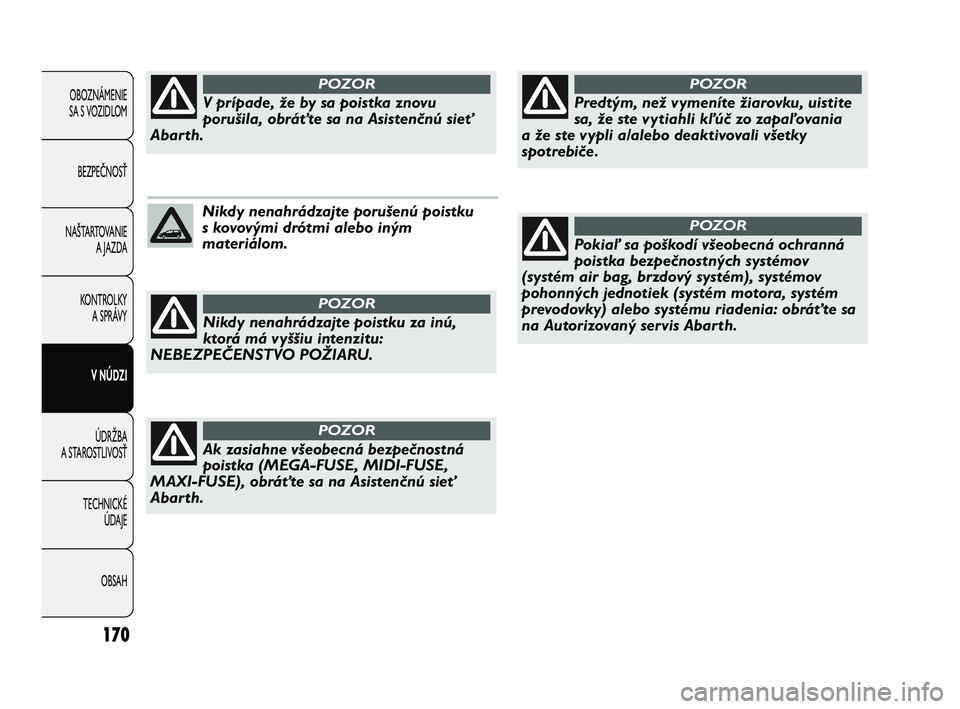

Nikdy nenahrádzajte porušenú poistku
s kovovými drótmi alebo iným
materiálom.
V prípade, že by sa poistka znovu
porušila, obráťte sa na Asistenčnú sieť
Abarth.
POZOR
Nikdy nenahrádzajte poistku za inú,
ktorá má vyššiu intenzitu:
NEBEZPEČENSTVO POŽIARU.
POZOR
Ak zasiahne všeobecná bezpečnostná
poistka (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE), obráťte sa na Asistenčnú sieť
Abarth.
POZOR
Predtým, než vymeníte žiarovku, uistite
sa, že ste vytiahli kľúč zo zapaľovania
a že ste vypli a/alebo deaktivovali všetky
spotrebiče.
POZOR
Pokiaľ sa poškodí všeobecná ochranná
poistka bezpečnostných systémov
(systém air bag, brzdový systém), systémov
pohonných jednotiek (systém motora, systém
prevodovky) alebo systému riadenia: obráťte sa
na Autorizovaný servis Abarth.
POZOR
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 170

171
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U160Abobr. 156
F0U161Abobr. 157

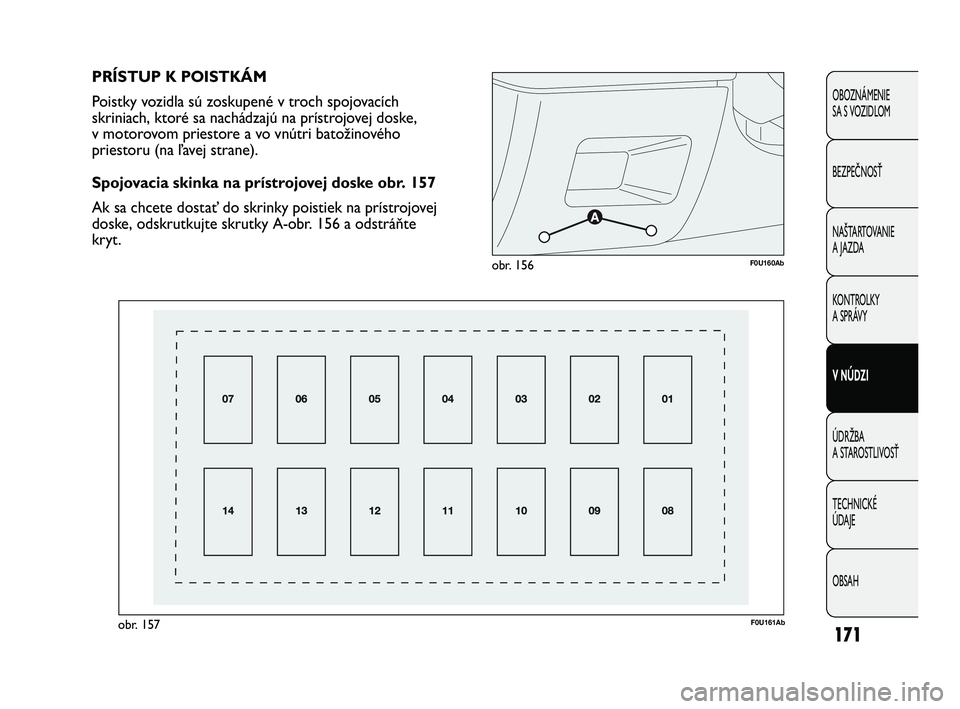

PRÍSTUP K POISTKÁM
Poistky vozidla sú zoskupené v troch spojovacích
skriniach, ktoré sa nachádzajú na prístrojovej doske,
v motorovom priestore a vo vnútri batožinového
priestoru (na ľavej strane).
Spojovacia skinka na prístrojovej doske obr. 157
Ak sa chcete dostať do skrinky poistiek na prístrojovej
doske, odskrutkujte skrutky A-obr. 156 a odstráňte
kryt.
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 171

172
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U162Abobr. 158
F0U163Abobr. 159

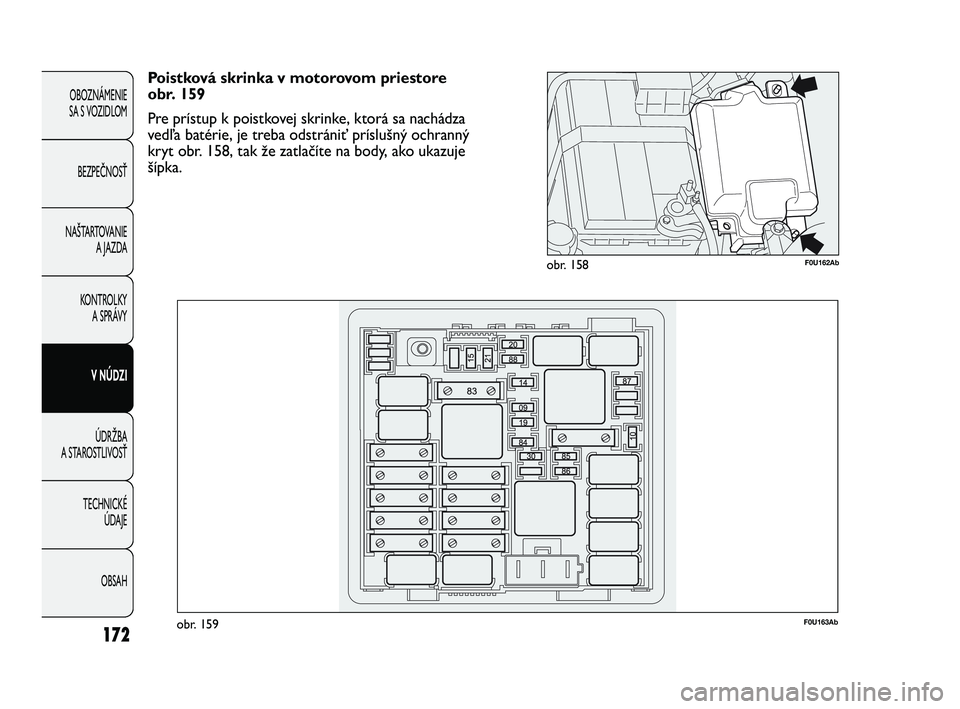

Poistková skrinka v motorovom priestore
obr. 159
Pre prístup k poistkovej skrinke, ktorá sa nachádza
vedľa batérie, je treba odstrániť príslušný ochranný
kryt obr. 158, tak že zatlačíte na body, ako ukazuje
šípka.
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 172

173
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0U164Abobr. 160
F0U165Abobr. 161

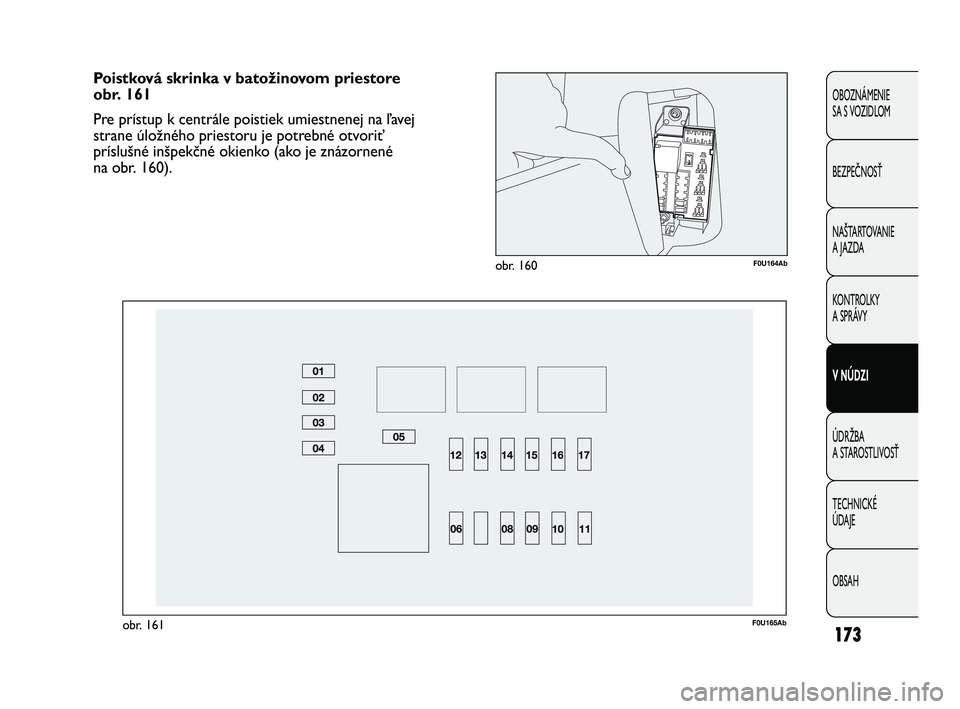

Poistková skrinka v batožinovom priestore
obr. 161
Pre prístup k centrále poistiek umiestnenej na ľavej
strane úložného priestoru je potrebné otvoriť
príslušné inšpekčné okienko (ako je znázornené
na obr. 160).
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 173

OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤV NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ OBOZNÁMENIE
SA S VOZIDLOM
174
7,5
7,5
5
5
10
5
20
20
20
20
5
5
7,5
1
8
13
2
5
11
4
6
14
7
12
3
10
SÚHRNNÁ TABUĽKA POISTIEK
Spojovacia skinka na prístrojovej doske obr. 157
SPOTREBIČE POISTKA AMPÉR
Pravé tlmené svetlá
Netlmené svetlá ľavé, koretor sklonu reflektorov
Napájanie INT/A per cievky stykača na poistkovej skrinke motora
a cievky stykača poistkovej skrinky body computer
Stropné svetlo, svetlo v batožinovom priestore,
svetlo osvetlenia priehradky na prístrojovej doske
Napájanie + batérie pre diagnostickú zástrčku EOBD, centrála
automatickej klimatizácie, sirény alarmu, autorádio, centrála Blue&Me™
Napájanie INT pre prístrojový panel, spínač brzdového pedála
(kontakt N.O.), tretie brzdové svetlo
Motorčeky blokovania/odblokovania dverí, motorčeky aktivácie dead Lock,
motorček odblokovania dverí batožinového priestoru
Elektrická pumpa umývania čelného/zadného skla
Motorček elektrického ovládania predného okna na strane vodiča
Motorček elektrického ovládania predného okna na strane vodiča
Napájanie INT osvetlenia ovládačov, centrála zisťovania tlaku pneumatík TPMS,
pohyb vonkajších elektrických zrkadiel,centrála ovládania strechy,
infotelematická zásuvka my-port, vnútorné elektronické zrkadlo
Prístrojová doska
Napájanie INT pre spínač na brzdovom pedáli (kontakt NU (normálne uzavretý)),
spínač na spojkovom pedáli, skupina vnútorného ohrievača, centrála Blue&Me™,
systém prednastavenia rádia, centrála napätia stabilizátora, svetlá spiatočky
na nárazníku, senzor na servobrzde, cievky spínača diaľkového ovládania
na centrále poistiek motora
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 174

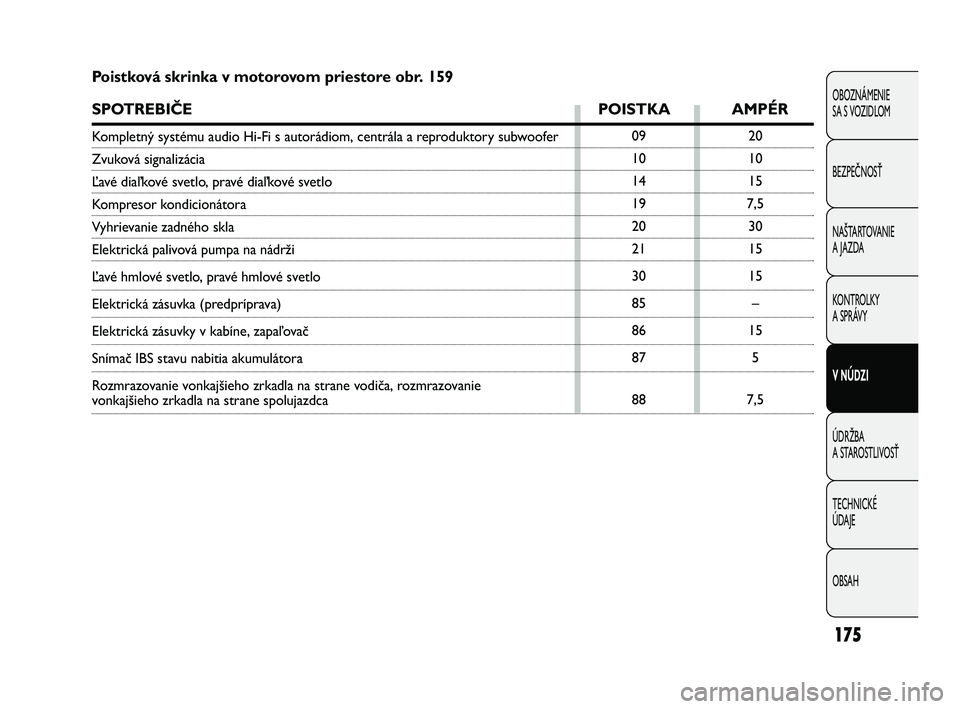

Poistková skrinka v motorovom priestore obr. 159
SPOTREBIČE POISTKA AMPÉR
Kompletný systému audio Hi-Fi s autorádiom, centrála a reproduktory subwoofer
Zvuková signalizácia
Ľavé diaľkové svetlo, pravé diaľkové svetlo
Kompresor kondicionátora
Vyhrievanie zadného skla
Elektrická palivová pumpa na nádrži
Ľavé hmlové svetlo, pravé hmlové svetlo
Elektrická zásuvka (predpríprava)
Elektrická zásuvky v kabíne, zapaľovač
Snímač IBS stavu nabitia akumulátora
Rozmrazovanie vonkajšieho zrkadla na strane vodiča, rozmrazovanie
vonkajšieho zrkadla na strane spolujazdca
OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤ V NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ OBOZNÁMENIE
SA S VOZIDLOM
175
09
10
14
19
20
21
30
85
86
87
8820
10
15
7,5
30
15
15
–
15
5
7,5
151-182 GPUNTO EVO Abarth SK 2ed 8-11-2010 14:34 Pagina 175

OBSAH TECHNICKÉ
ÚDAJE ÚDRŽBA
A STAROSTLIVOSŤV NÚDZI KONTROLKY
A SPRÁVY NAŠTARTOVANIE
A JAZDA BEZPEČNOSŤ OBOZNÁMENIE
SA S VOZIDLOM
176
17
14
01
03
04
15
16
08
07
05
13
09
06
0220
7,5
–
–
–
–
–
–
–
15
5
–
–
–

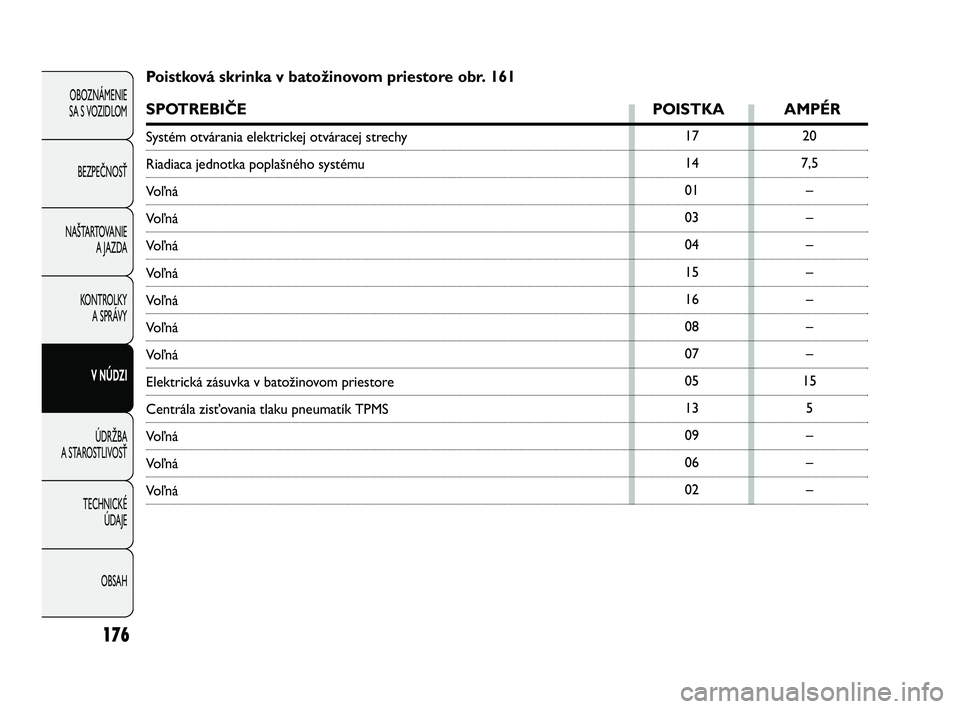

Poistková skrinka v batožinovom priestore obr. 161
SPOTREBIČE POISTKA AMPÉR
Systém otvárania elektrickej otváracej strechy
Riadiaca jednotka poplašného systému
Voľná
Voľná
Voľná
Voľná
Voľná
Voľná
Voľná
Elektrická zásuvka v batožinovom priestore
Centrála zisťovania tlaku pneumatík TPMS
Voľná
Voľná
Voľná
