67
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U064Abfig. 64

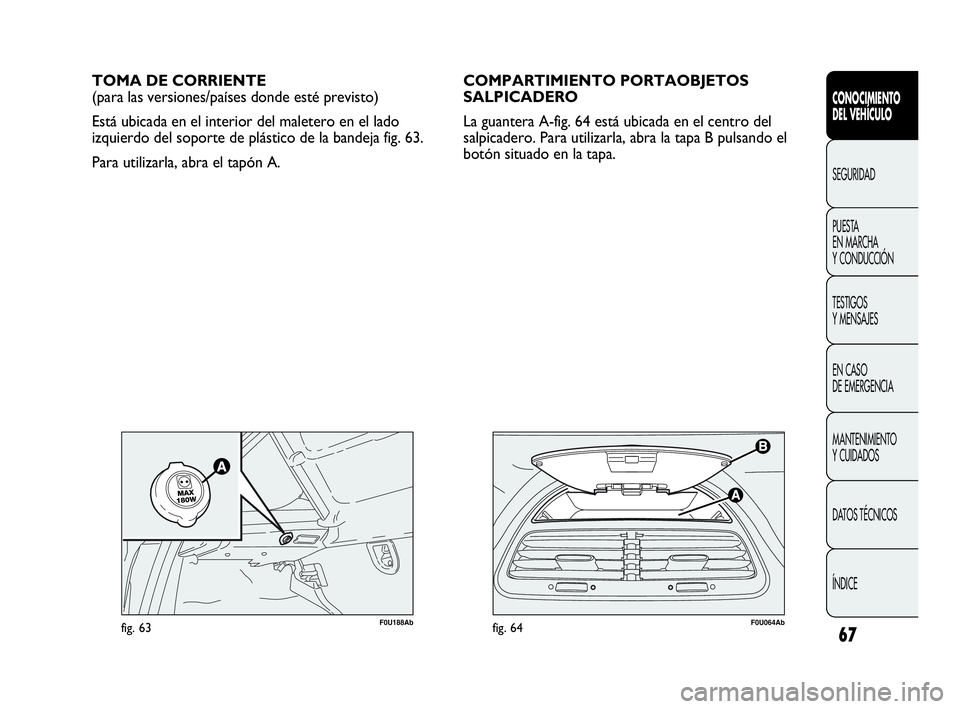

TOMA DE CORRIENTE
(para las versiones/países donde esté previsto)
Está ubicada en el interior del maletero en el lado
izquierdo del soporte de plástico de la bandeja fig. 63.
Para utilizarla, abra el tapón A.
F0U188Abfig. 63
COMPARTIMIENTO PORTAOBJETOS
SALPICADERO
La guantera A-fig. 64 está ubicada en el centro del
salpicadero. Para utilizarla, abra la tapa B pulsando el
botón situado en la tapa.
029-068 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:45 Pagina 67

68
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U065Abfig. 65

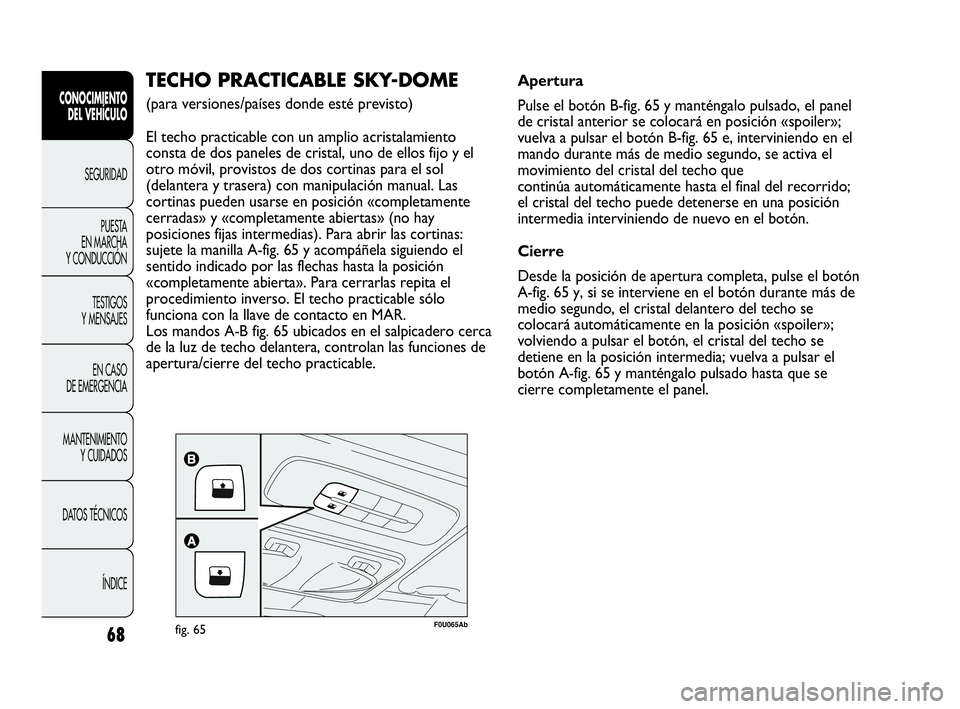

TECHO PRACTICABLE SKY-DOME
(para versiones/países donde esté previsto)
El techo practicable con un amplio acristalamiento
consta de dos paneles de cristal, uno de ellos fijo y el
otro móvil, provistos de dos cortinas para el sol
(delantera y trasera) con manipulación manual. Las
cortinas pueden usarse en posición «completamente
cerradas» y «completamente abiertas» (no hay
posiciones fijas intermedias). Para abrir las cortinas:
sujete la manilla A-fig. 65 y acompáñela siguiendo el
sentido indicado por las flechas hasta la posición
«completamente abierta». Para cerrarlas repita el
procedimiento inverso. El techo practicable sólo
funciona con la llave de contacto en MAR.
Los mandos A-B fig. 65 ubicados en el salpicadero cerca
de la luz de techo delantera, controlan las funciones de
apertura/cierre del techo practicable.Apertura
Pulse el botón B-fig. 65 y manténgalo pulsado, el panel
de cristal anterior se colocará en posición «spoiler»;
vuelva a pulsar el botón B-fig. 65 e, interviniendo en el
mando durante más de medio segundo, se activa el
movimiento del cristal del techo que
continúa automáticamente hasta el final del recorrido;
el cristal del techo puede detenerse en una posición
intermedia interviniendo de nuevo en el botón.
Cierre
Desde la posición de apertura completa, pulse el botón
A-fig. 65 y, si se interviene en el botón durante más de
medio segundo, el cristal delantero del techo se
colocará automáticamente en la posición «spoiler»;
volviendo a pulsar el botón, el cristal del techo se
detiene en la posición intermedia; vuelva a pulsar el
botón A-fig. 65 y manténgalo pulsado hasta que se
cierre completamente el panel.
029-068 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:45 Pagina 68

69
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Al bajar del coche, quite siempre la llave
del dispositivo de arranque para evitar
que el techo practicable, activado accidentalmente,
constituya un peligro para los que permanecen
en el coche: el uso inadecuado del techo puede
ser peligroso. Antes y durante el accionamiento,
asegúrese siempre de que los pasajeros no estén
expuestos al riesgo de lesiones provocadas ya
sea directamente por el techo en movimiento
o por objetos personales enganchados
o golpeados por el mismo.
ATENCIÓN

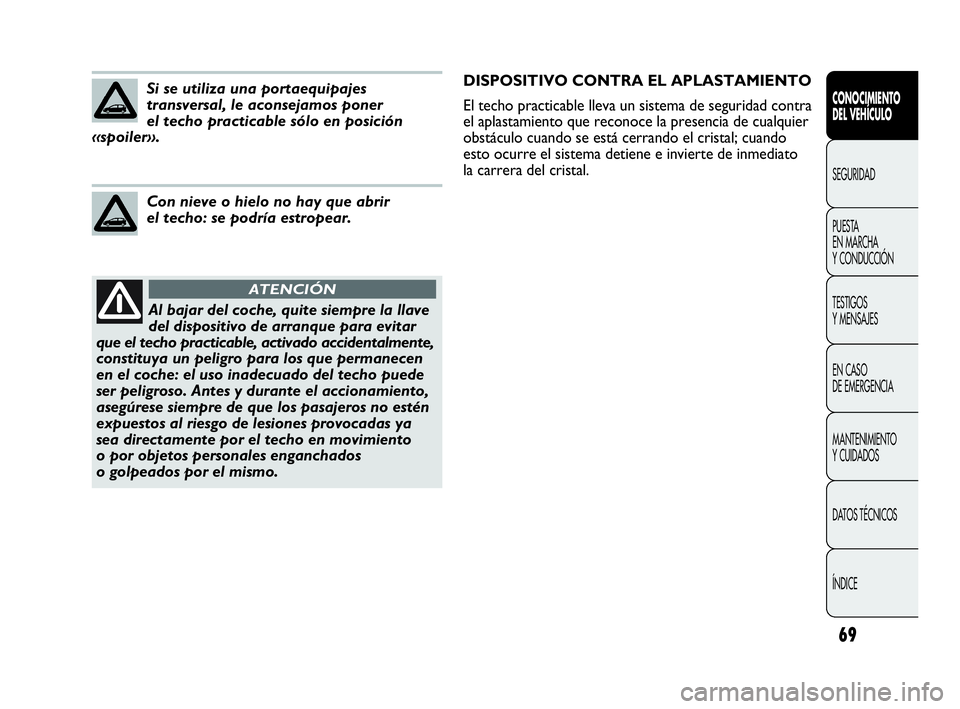

Si se utiliza una portaequipajes
transversal, le aconsejamos poner
el techo practicable sólo en posición
«spoiler».
Con nieve o hielo no hay que abrir
el techo: se podría estropear.
DISPOSITIVO CONTRA EL APLASTAMIENTO
El techo practicable lleva un sistema de seguridad contra
el aplastamiento que reconoce la presencia de cualquier
obstáculo cuando se está cerrando el cristal; cuando
esto ocurre el sistema detiene e invierte de inmediato
la carrera del cristal.
069-108 PUNTO Abarth E 1ed.qxd 17-07-2012 14:15 Pagina 69

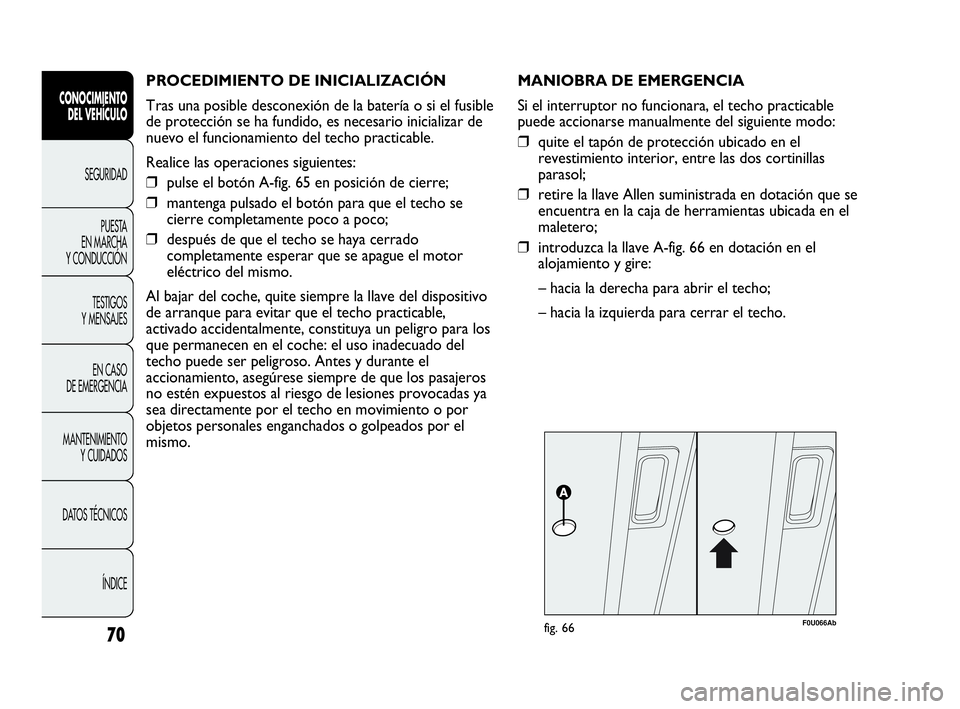

PROCEDIMIENTO DE INICIALIZACIÓN
Tras una posible desconexión de la batería o si el fusible
de protección se ha fundido, es necesario inicializar de
nuevo el funcionamiento del techo practicable.
Realice las operaciones siguientes:
❒pulse el botón A-fig. 65 en posición de cierre;
❒mantenga pulsado el botón para que el techo se
cierre completamente poco a poco;
❒después de que el techo se haya cerrado
completamente esperar que se apague el motor
eléctrico del mismo.
Al bajar del coche, quite siempre la llave del dispositivo
de arranque para evitar que el techo practicable,
activado accidentalmente, constituya un peligro para los
que permanecen en el coche: el uso inadecuado del
techo puede ser peligroso. Antes y durante el
accionamiento, asegúrese siempre de que los pasajeros
no estén expuestos al riesgo de lesiones provocadas ya
sea directamente por el techo en movimiento o por
objetos personales enganchados o golpeados por el
mismo.
F0U066Abfig. 66
MANIOBRA DE EMERGENCIA
Si el interruptor no funcionara, el techo practicable
puede accionarse manualmente del siguiente modo:
❒quite el tapón de protección ubicado en el
revestimiento interior, entre las dos cortinillas
parasol;
❒retire la llave Allen suministrada en dotación que se
encuentra en la caja de herramientas ubicada en el
maletero;
❒introduzca la llave A-fig. 66 en dotación en el
alojamiento y gire:
– hacia la derecha para abrir el techo;
– hacia la izquierda para cerrar el techo.
70
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
069-108 PUNTO Abarth E 1ed.qxd 17-07-2012 14:15 Pagina 70

71
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
PUERTAS
BLOQUEO/DESBLOQUEO
CENTRALIZADO DE LAS PUERTAS
Bloqueo de las puertas desde el exterior
Con las puertas cerradas pulse el botón Áen el mando
a distancia fig. 67 o introduzca y gire la placa metálica en
la cerradura de la puerta del lado del conductor hacia la
derecha fig. 68. El bloqueo de las puertas se indica
encendiéndose el led en el botón A-fig. 69. El bloqueo
de las puertas se activa sólo si todas las puertas están
cerradas. Si hay alguna puerta abierta después de pulsar
el botón Ádel mando a distancia fig. 67, los intermitentes
y el led del botón A-fig. 69 parpadean rápidamente
durante aproximadamente 3 segundos.
F0U067Abfig. 67
En cambio, si una o más puertas están abiertas tras girar
la pieza metálica de la llave, sólo el led del botón A-fig. 69
parpadea rápidamente durante aproximadamente
3 segundos. Con las puertas cerradas y el maletero
abierto, las puertas se bloquean: los intermitentes (sólo
bloqueándolas con el botón Áfig. 67) y el led del botón
A-fig. 69 parpadean rápidamente durante unos
3 segundos.
De todas formas, con la función activada es posible
desbloquear las cerraduras de las demás puertas,
pulsando el botón A-fig. 69 en la consola central.
Pulsando dos veces rápidamente el botón Ádel mando
a distancia fig. 67 se activa el dispositivo dead lock
(véase el apartado «Dispositivo dead lock»).
069-108 PUNTO Abarth E 1ed.qxd 17-07-2012 14:15 Pagina 71

72
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U069Abfig. 69F0U068Abfig. 68

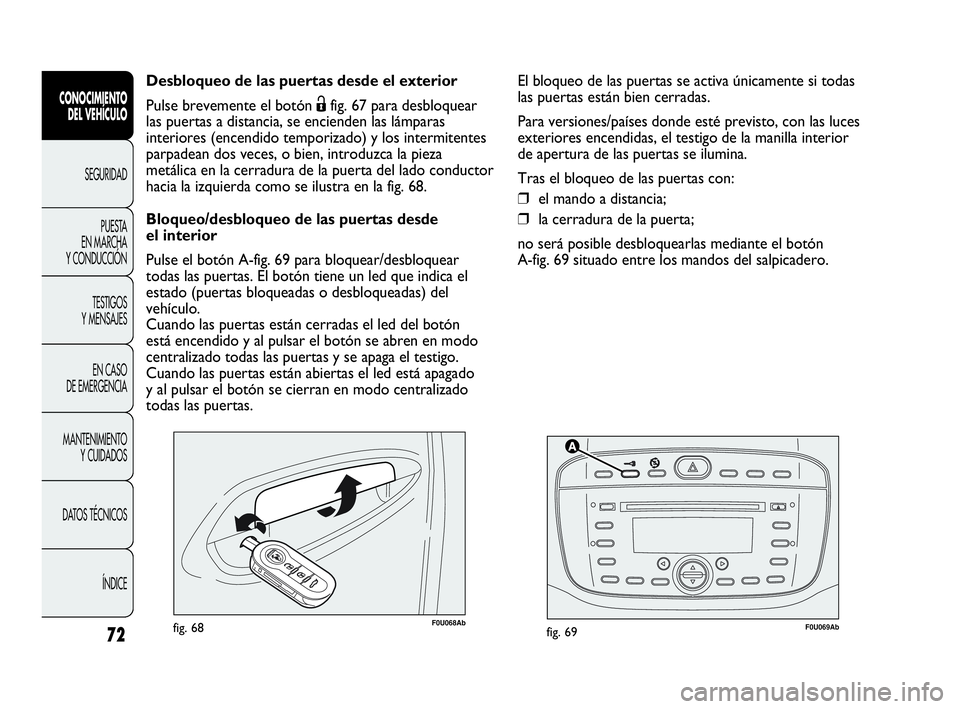

Desbloqueo de las puertas desde el exterior
Pulse brevemente el botón Ëfig. 67 para desbloquear
las puertas a distancia, se encienden las lámparas
interiores (encendido temporizado) y los intermitentes
parpadean dos veces, o bien, introduzca la pieza
metálica en la cerradura de la puerta del lado conductor
hacia la izquierda como se ilustra en la fig. 68.
Bloqueo/desbloqueo de las puertas desde
el interior
Pulse el botón A-fig. 69 para bloquear/desbloquear
todas las puertas. El botón tiene un led que indica el
estado (puertas bloqueadas o desbloqueadas) del
vehículo.
Cuando las puertas están cerradas el led del botón
está encendido y al pulsar el botón se abren en modo
centralizado todas las puertas y se apaga el testigo.
Cuando las puertas están abiertas el led está apagado
y al pulsar el botón se cierran en modo centralizado
todas las puertas.El bloqueo de las puertas se activa únicamente si todas
las puertas están bien cerradas.
Para versiones/países donde esté previsto, con las luces
exteriores encendidas, el testigo de la manilla interior
de apertura de las puertas se ilumina.
Tras el bloqueo de las puertas con:
❒el mando a distancia;
❒la cerradura de la puerta;
no será posible desbloquearlas mediante el botón
A-fig. 69 situado entre los mandos del salpicadero.
069-108 PUNTO Abarth E 1ed.qxd 17-07-2012 14:15 Pagina 72

73
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ADVERTENCIA Con cierre centralizado activado,
tirando a la palanca interior de apertura de una de las
puertas delanteras se provoca la desactivación del cierre
de esa puerta. Tirando de la palanca interior de apertura
de una de las puertas traseras se desbloquea sólo esa
puerta.
De todas formas, es posible bloquear manualmente las
puertas en caso de interrupción de la alimentación
eléctrica (fusible fundido, batería desconectada, etc.).
Durante la marcha, cuando se superan los 20 km/h, se
activa automáticamente el cierre centralizado de todas
las puertas si se había seleccionado la función mediante
el menú de set up (véase el apartado «Pantalla
multifunción reconfigurable» en este capítulo).
Con el dispositivo dead lock activado es
imposible abrir las puertas desde dentro.
Por tanto asegúrese, antes de salir, que no
quede nadie dentro. Cuando se descargue la
pila de la llave con mando a distancia, el
dispositivo sólo podrá desactivarse utilizando la
pieza metálica de la llave en los dos bombines
de las puertas, tal como se ha descrito
anteriormente.
ATENCIÓN
DISPOSITIVO DEAD LOCK
(para versiones/países donde esté previsto)
Es un dispositivo de seguridad que inhibe el
funcionamiento de:
❒las manillas interiores;
❒el botón A-fig. 69 de bloqueo/desbloqueo;
impidiendo de ese modo la apertura de las puertas
desde dentro en caso de intento de efracción (por
ejemplo rotura de una ventanilla).
El dispositivo dead-lock representa la mejor protección
posible contra intentos de robo. Por lo tanto se
recomienda su activación cada vez que se debe dejar el
vehículo aparcado.
069-108 PUNTO Abarth E 1ed.qxd 17-07-2012 14:15 Pagina 73

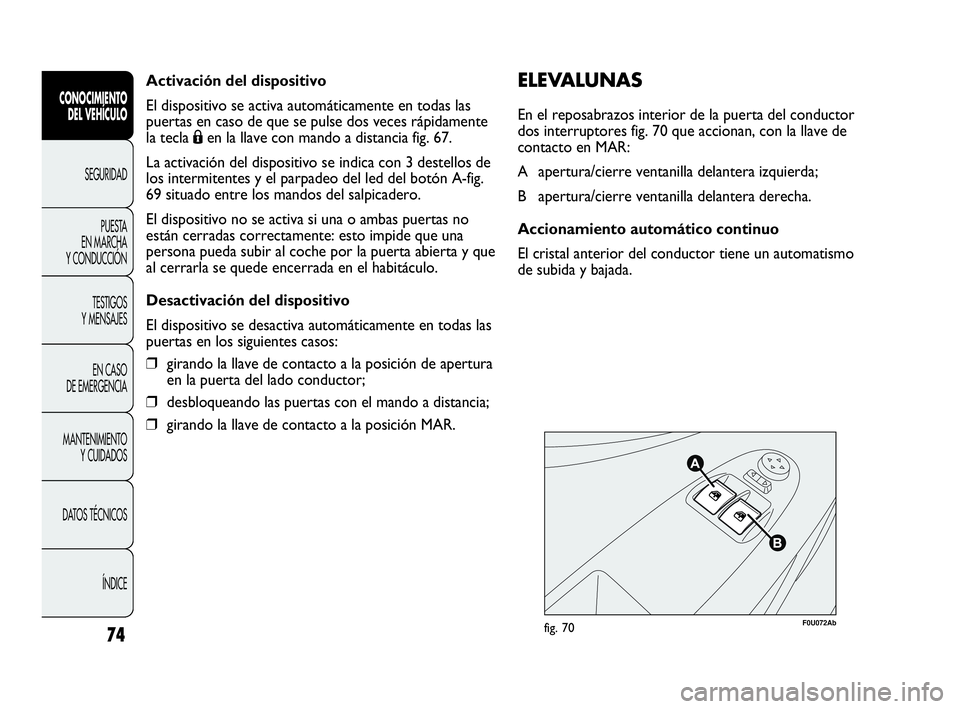

Activación del dispositivo
El dispositivo se activa automáticamente en todas las
puertas en caso de que se pulse dos veces rápidamente
la tecla Áen la llave con mando a distancia fig. 67.
La activación del dispositivo se indica con 3 destellos de
los intermitentes y el parpadeo del led del botón A-fig.
69 situado entre los mandos del salpicadero.
El dispositivo no se activa si una o ambas puertas no
están cerradas correctamente: esto impide que una
persona pueda subir al coche por la puerta abierta y que
al cerrarla se quede encerrada en el habitáculo.
Desactivación del dispositivo
El dispositivo se desactiva automáticamente en todas las
puertas en los siguientes casos:
❒girando la llave de contacto a la posición de apertura
en la puerta del lado conductor;
❒desbloqueando las puertas con el mando a distancia;
❒girando la llave de contacto a la posición MAR.
74
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U072Abfig. 70
ELEVALUNAS
En el reposabrazos interior de la puerta del conductor
dos interruptores fig. 70 que accionan, con la llave de
contacto en MAR:
A apertura/cierre ventanilla delantera izquierda;
B apertura/cierre ventanilla delantera derecha.
Accionamiento automático continuo
El cristal anterior del conductor tiene un automatismo
de subida y bajada.
069-108 PUNTO Abarth E 1ed.qxd 17-07-2012 14:15 Pagina 74

75
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U073Abfig. 71

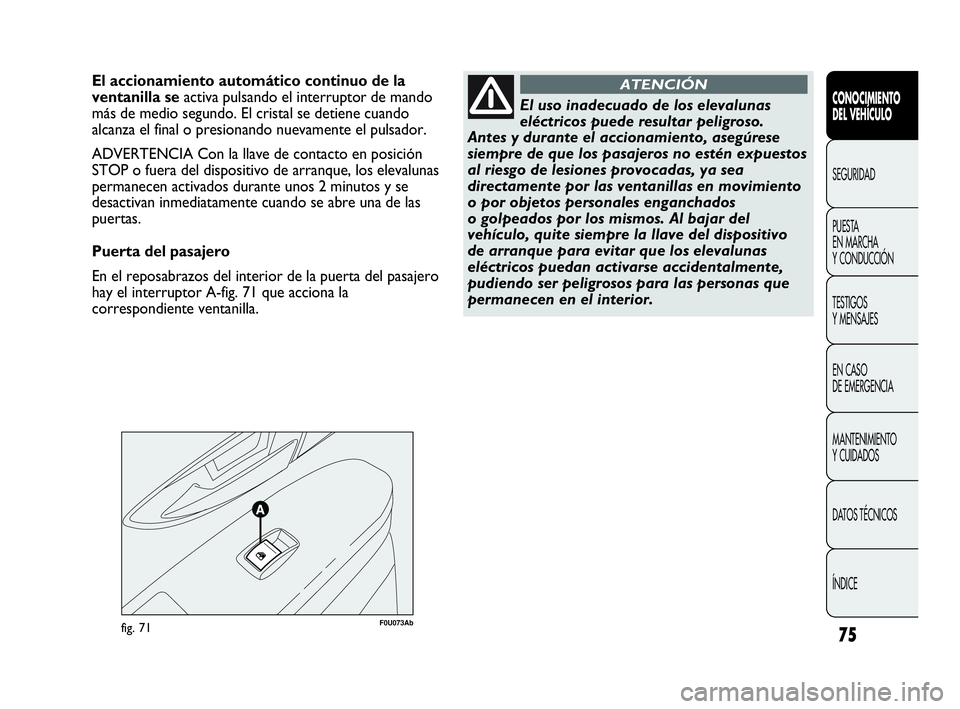

El accionamiento automático continuo de la
ventanilla seactiva pulsando el interruptor de mando
más de medio segundo. El cristal se detiene cuando
alcanza el final o presionando nuevamente el pulsador.
ADVERTENCIA Con la llave de contacto en posición
STOP o fuera del dispositivo de arranque, los elevalunas
permanecen activados durante unos 2 minutos y se
desactivan inmediatamente cuando se abre una de las
puertas.
Puerta del pasajero
En el reposabrazos del interior de la puerta del pasajero
hay el interruptor A-fig. 71 que acciona la
correspondiente ventanilla.
El uso inadecuado de los elevalunas
eléctricos puede resultar peligroso.
Antes y durante el accionamiento, asegúrese
siempre de que los pasajeros no estén expuestos
al riesgo de lesiones provocadas, ya sea
directamente por las ventanillas en movimiento
o por objetos personales enganchados
o golpeados por los mismos. Al bajar del
vehículo, quite siempre la llave del dispositivo
de arranque para evitar que los elevalunas
eléctricos puedan activarse accidentalmente,
pudiendo ser peligrosos para las personas que
permanecen en el interior.
ATENCIÓN
069-108 PUNTO Abarth E 1ed.qxd 17-07-2012 14:15 Pagina 75

76
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U074Abfig. 72F0U075Abfig. 73

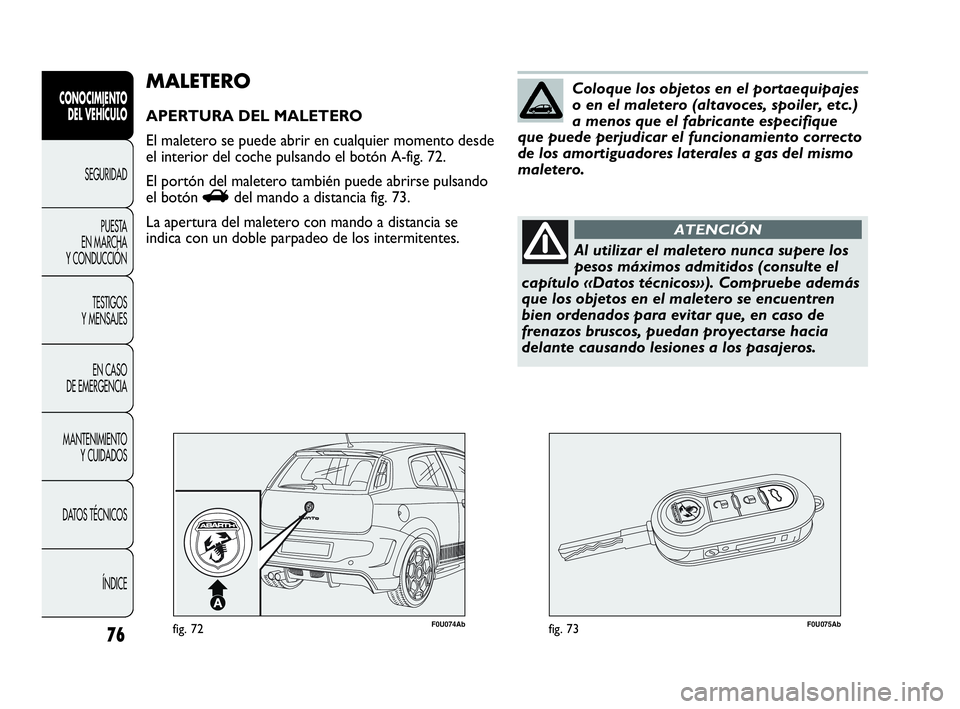

MALETERO
APERTURA DEL MALETERO
El maletero se puede abrir en cualquier momento desde
el interior del coche pulsando el botón A-fig. 72.
El portón del maletero también puede abrirse pulsando
el botón Rdel mando a distancia fig. 73.
La apertura del maletero con mando a distancia se
indica con un doble parpadeo de los intermitentes.
Al utilizar el maletero nunca supere los
pesos máximos admitidos (consulte el
capítulo «Datos técnicos»). Compruebe además
que los objetos en el maletero se encuentren
bien ordenados para evitar que, en caso de
frenazos bruscos, puedan proyectarse hacia
delante causando lesiones a los pasajeros.
ATENCIÓN
Coloque los objetos en el portaequipajes
o en el maletero (altavoces, spoiler, etc.)
a menos que el fabricante especifique
que puede perjudicar el funcionamiento correcto
de los amortiguadores laterales a gas del mismo
maletero.
069-108 PUNTO Abarth E 1ed.qxd 17-07-2012 14:15 Pagina 76
