Abarth Punto 2018 Kezelési és karbantartási útmutató (in Hungarian)

57
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
DŐZÍTÉS A JÁRMŰBŐL KISZÁLLÁSKOR
Miután kivette a kulcsot az indítószerkezetből
a mennyezeti világítás az alábbi módokon kapcsol be:
❒a motor leállítása utáni 2 percen belül, kb. 10
másodpercre;
❒valamelyik oldalajtó nyitásakor kb. 3 percre;
❒valamelyik ajtó becsukásakor kb. 10 másodpercre.
Az időzítés az ajtók reteszelésekor automatikusan
befejeződik.
F0U041Ab41. ábra

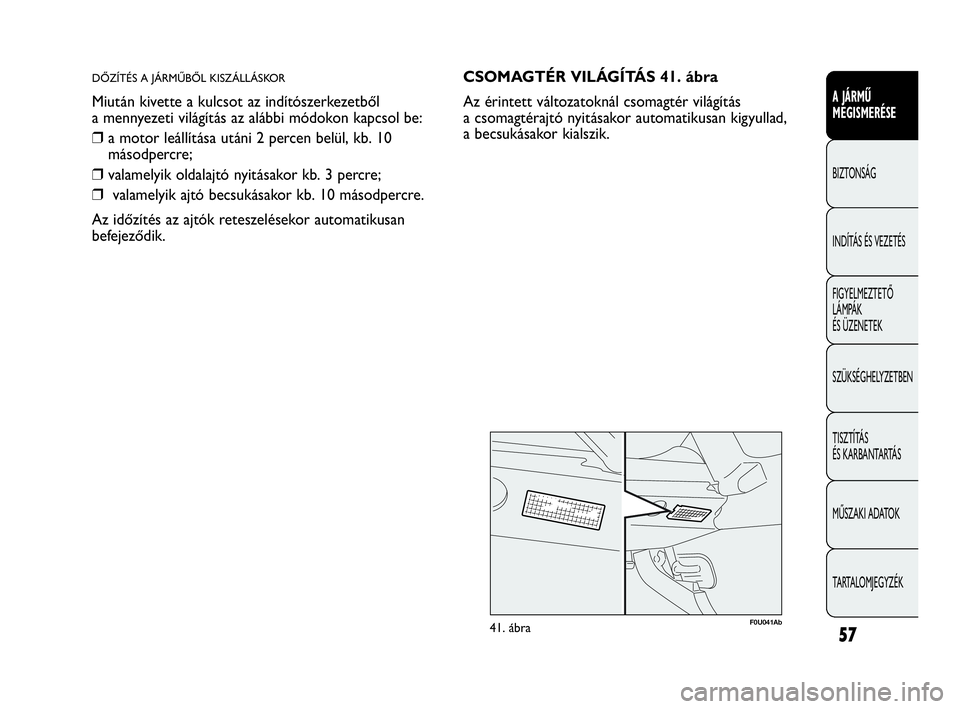

CSOMAGTÉR VILÁGÍTÁS 41. ábra
Az érintett változatoknál csomagtér világítás
a csomagtérajtó nyitásakor automatikusan kigyullad,
a becsukásakor kialszik.
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 57

58
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U043Ab43. ábraF0U044Ab44. ábra
PARKOLÓFÉNYEK
Bekapcsoláshoz, kizárólag kihúzott vagy STOP állásban
levő indítókulcs mellett fordítsuk a kapcsológyűrűt
először a
Oés ezt követően a 6vagy a 2pozícióba.
Felgyullad a műszercsoport 3visszajelző lámpája.
KÖDFÉNYSZÓRÓK 44. ábra
(egyes változatoknál és piacokon)
A ködfényszórók a 5gomb megnyomásával
kapcsolhatók be, amennyiben a helyzetjelző világítás is
be van kapcsolva.
A műszercsoportban levő 5visszajelző lámpa ekkor
kigyullad.
A kikapcsolás a gomb ismételt megnyomásával történik.
A ködfényszóró használatát az adott ország KRESZ
előírásai szabályozzák. Tartsuk be a vonatkozó
előírásokat.
KEZELŐSZERVEK

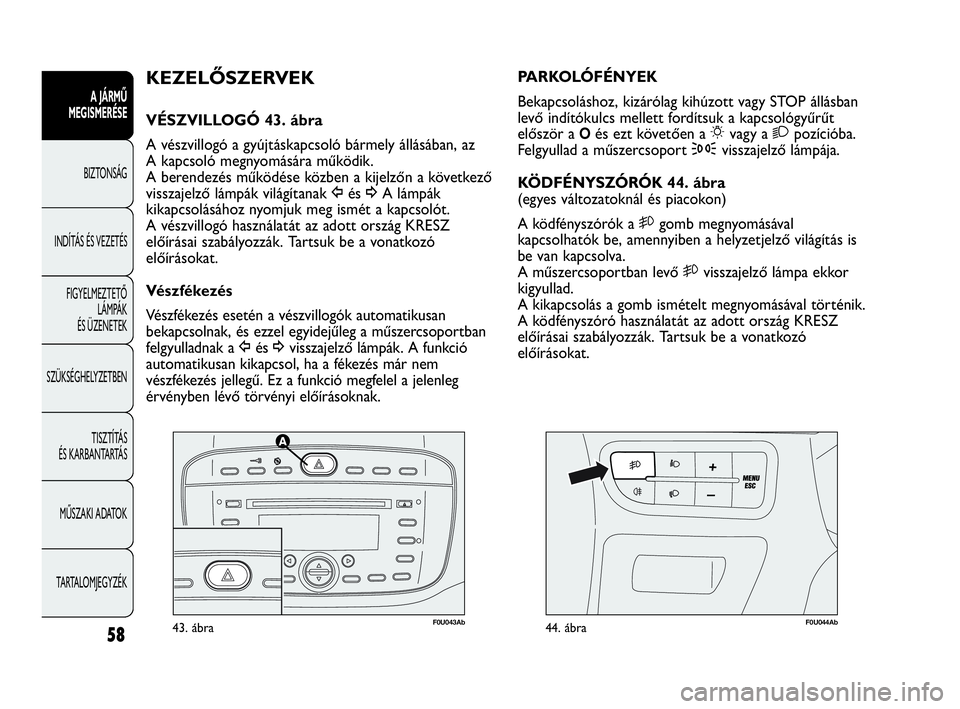

VÉSZVILLOGÓ 43. ábra
A vészvillogó a gyújtáskapcsoló bármely állásában, az
A kapcsoló megnyomására működik.
A berendezés működése közben a kijelzőn a következő
visszajelző lámpák világítanak Îés ¥A lámpák
kikapcsolásához nyomjuk meg ismét a kapcsolót.
A vészvillogó használatát az adott ország KRESZ
előírásai szabályozzák. Tartsuk be a vonatkozó
előírásokat.
Vészfékezés
Vészfékezés esetén a vészvillogók automatikusan
bekapcsolnak, és ezzel egyidejűleg a műszercsoportban
felgyulladnak a Îés ¥visszajelző lámpák. A funkció
automatikusan kikapcsol, ha a fékezés már nem
vészfékezés jellegű. Ez a funkció megfelel a jelenleg
érvényben lévő törvényi előírásoknak.
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 58

59
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U046Ab46. ábra
F0U045Ab45. ábra

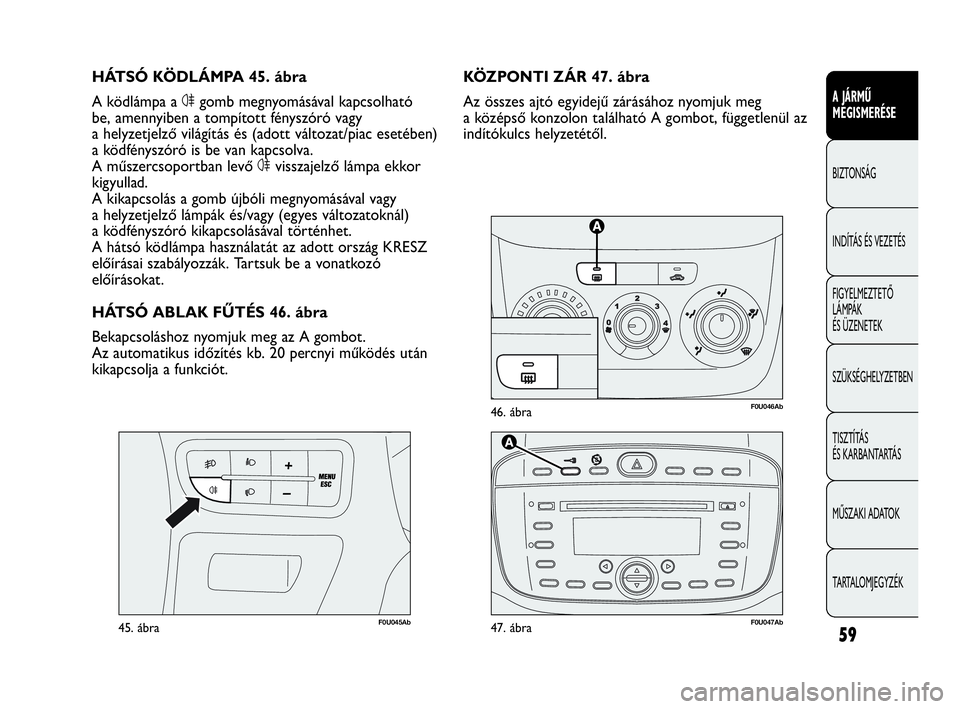

KÖZPONTI ZÁR 47. ábra
Az összes ajtó egyidejű zárásához nyomjuk meg
a középső konzolon található A gombot, függetlenül az
indítókulcs helyzetétől. HÁTSÓ KÖDLÁMPA 45. ábra
A ködlámpa a 4gomb megnyomásával kapcsolható
be, amennyiben a tompított fényszóró vagy
a helyzetjelző világítás és (adott változat/piac esetében)
a ködfényszóró is be van kapcsolva.
A műszercsoportban levő 4visszajelző lámpa ekkor
kigyullad.
A kikapcsolás a gomb újbóli megnyomásával vagy
a helyzetjelző lámpák és/vagy (egyes változatoknál)
a ködfényszóró kikapcsolásával történhet.
A hátsó ködlámpa használatát az adott ország KRESZ
előírásai szabályozzák. Tartsuk be a vonatkozó
előírásokat.
HÁTSÓ ABLAK FŰTÉS 46. ábra
Bekapcsoláshoz nyomjuk meg az A gombot.
Az automatikus időzítés kb. 20 percnyi működés után
kikapcsolja a funkciót.
F0U047Ab47. ábra
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 59

60
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK

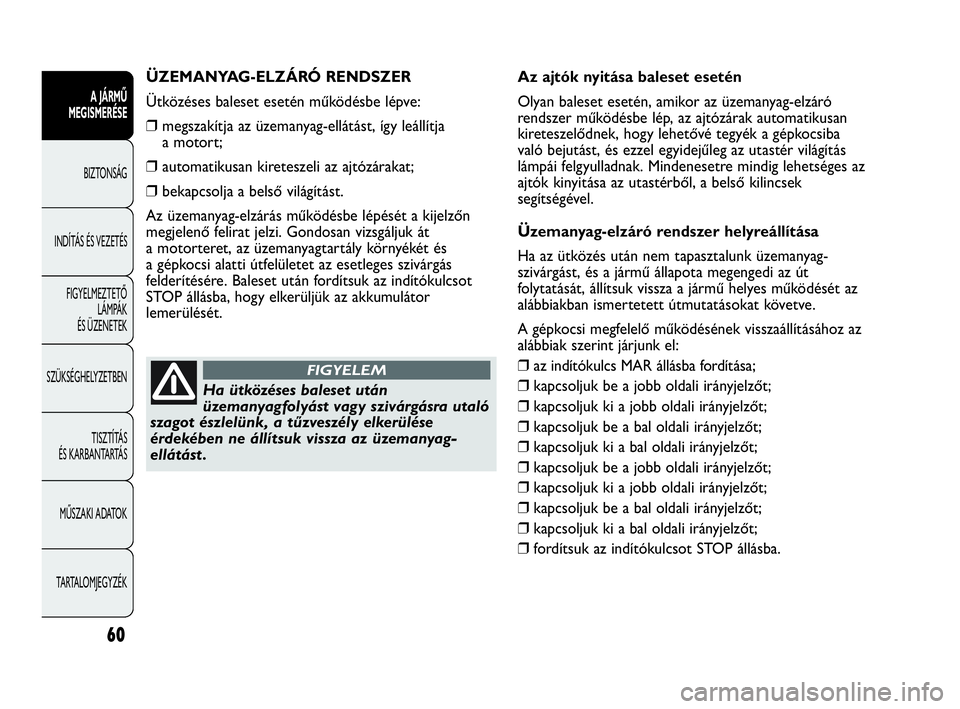

ÜZEMANYAG-ELZÁRÓ RENDSZER
Ütközéses baleset esetén működésbe lépve:
❒megszakítja az üzemanyag-ellátást, így leállítja
a motort;
❒automatikusan kireteszeli az ajtózárakat;
❒bekapcsolja a belső világítást.
Az üzemanyag-elzárás működésbe lépését a kijelzőn
megjelenő felirat jelzi. Gondosan vizsgáljuk át
a motorteret, az üzemanyagtartály környékét és
a gépkocsi alatti útfelületet az esetleges szivárgás
felderítésére. Baleset után fordítsuk az indítókulcsot
STOP állásba, hogy elkerüljük az akkumulátor
lemerülését.
Ha ütközéses baleset után
üzemanyagfolyást vagy szivárgásra utaló
szagot észlelünk, a tűzveszély elkerülése
érdekében ne állítsuk vissza az üzemanyag-
ellátást .
FIGYELEM
Az ajtók nyitása baleset esetén
Olyan baleset esetén, amikor az üzemanyag-elzáró
rendszer működésbe lép, az ajtózárak automatikusan
kireteszelődnek, hogy lehetővé tegyék a gépkocsiba
való bejutást, és ezzel egyidejűleg az utastér világítás
lámpái felgyulladnak. Mindenesetre mindig lehetséges az
ajtók kinyitása az utastérből, a belső kilincsek
segítségével.
Üzemanyag-elzáró rendszer helyreállítása
Ha az ütközés után nem tapasztalunk üzemanyag-
szivárgást, és a jármű állapota megengedi az út
folytatását, állítsuk vissza a jármű helyes működését az
alábbiakban ismertetett útmutatásokat követve.
A gépkocsi megfelelő működésének visszaállításához az
alábbiak szerint járjunk el:
❒az indítókulcs MAR állásba fordítása;
❒kapcsoljuk be a jobb oldali irányjelzőt;
❒kapcsoljuk ki a jobb oldali irányjelzőt;
❒kapcsoljuk be a bal oldali irányjelzőt;
❒kapcsoljuk ki a bal oldali irányjelzőt;
❒kapcsoljuk be a jobb oldali irányjelzőt;
❒kapcsoljuk ki a jobb oldali irányjelzőt;
❒kapcsoljuk be a bal oldali irányjelzőt;
❒kapcsoljuk ki a bal oldali irányjelzőt;
❒fordítsuk az indítókulcsot STOP állásba.
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 60

61
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U048Ab48. ábra
C
B
A
D
F0U049Ab49. ábra

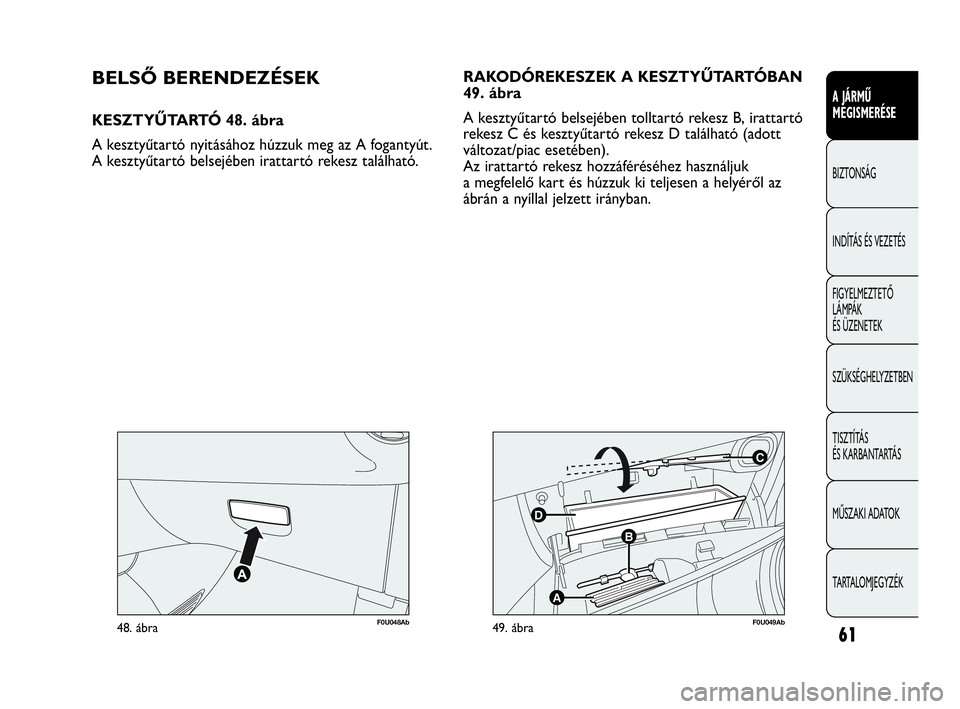

BELSŐ BERENDEZÉSEK
KESZTYŰTARTÓ 48. ábra
A kesztyűtartó nyitásához húzzuk meg az A fogantyút.
A kesztyűtartó belsejében irattartó rekesz található.RAKODÓREKESZEK A KESZTYŰTARTÓBAN
49. ábra
A kesztyűtartó belsejében tolltartó rekesz B, irattartó
rekesz C és kesztyűtartó rekesz D található (adott
változat/piac esetében).
Az irattartó rekesz hozzáféréséhez használjuk
a megfelelő kart és húzzuk ki teljesen a helyéről az
ábrán a nyíllal jelzett irányban.
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 61

62
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U051Ab50. ábra
F0U050Ab51. ábra

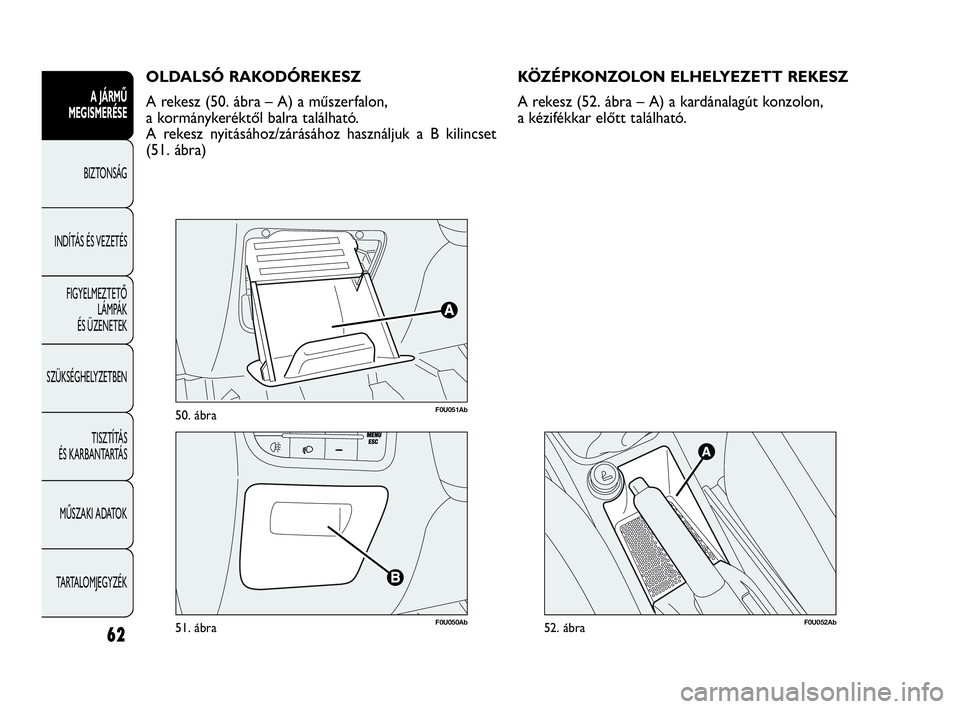

OLDALSÓ RAKODÓREKESZ
A rekesz (50. ábra – A) a műszerfalon,
a kormánykeréktől balra található.
A rekesz nyitásához/zárásához használjuk a B kilincset
(51. ábra)
F0U052Ab52. ábra
KÖZÉPKONZOLON ELHELYEZETT REKESZ
A rekesz (52. ábra – A) a kardánalagút konzolon,
a kézifékkar előtt található.
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 62

63
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U054Ab54. ábra

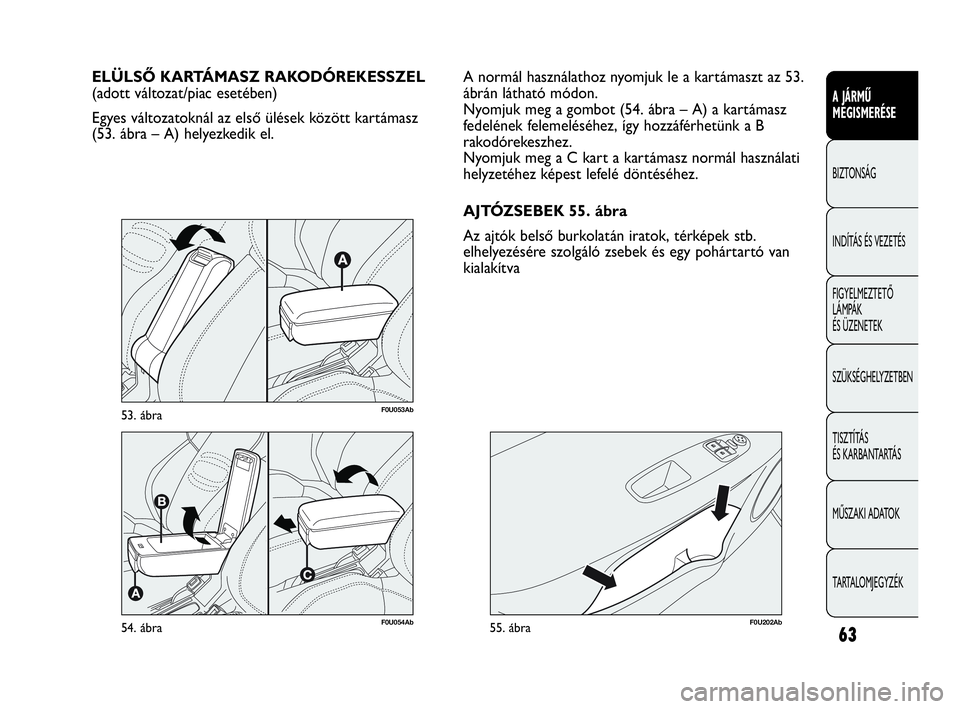

ELÜLSŐ KARTÁMASZ RAKODÓREKESSZEL
(adott változat/piac esetében)
Egyes változatoknál az első ülések között kartámasz
(53. ábra – A) helyezkedik el.
F0U202Ab55. ábra
A normál használathoz nyomjuk le a kartámaszt az 53.
ábrán látható módon.
Nyomjuk meg a gombot (54. ábra – A) a kartámasz
fedelének felemeléséhez, így hozzáférhetünk a B
rakodórekeszhez.
Nyomjuk meg a C kart a kartámasz normál használati
helyzetéhez képest lefelé döntéséhez.
AJTÓZSEBEK 55. ábra
Az ajtók belső burkolatán iratok, térképek stb.
elhelyezésére szolgáló zsebek és egy pohártartó van
kialakítva
F0U053Ab53. ábra
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 63

64
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U057Ab56. ábra

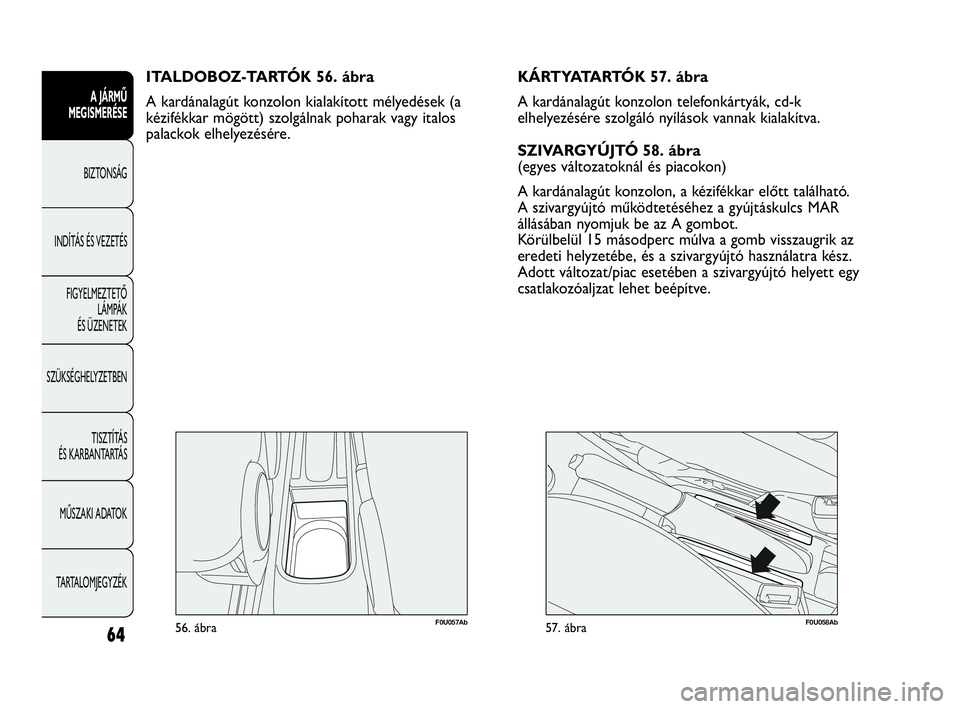

ITALDOBOZ-TARTÓK 56. ábra
A kardánalagút konzolon kialakított mélyedések (a
kézifékkar mögött) szolgálnak poharak vagy italos
palackok elhelyezésére.
F0U058Ab57. ábra
KÁRTYATARTÓK 57. ábra
A kardánalagút konzolon telefonkártyák, cd-k
elhelyezésére szolgáló nyílások vannak kialakítva.
SZIVARGYÚJTÓ 58. ábra
(egyes változatoknál és piacokon)
A kardánalagút konzolon, a kézifékkar előtt található.
A szivargyújtó működtetéséhez a gyújtáskulcs MAR
állásában nyomjuk be az A gombot.
Körülbelül 15 másodperc múlva a gomb visszaugrik az
eredeti helyzetébe, és a szivargyújtó használatra kész.
Adott változat/piac esetében a szivargyújtó helyett egy
csatlakozóaljzat lehet beépítve.
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 64

65
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U059Ab58. ábra
FIGYELMEZTETÉS Mindig ügyeljünk arra, hogy
a szivargyújtó, mágneskártyák vagy autópálya jegyek
elhelyezésére szolgáló nyílások valóban ki vannak
kapcsolva.
A szivargyújtó erősen felmelegszik. Ezért
kezeljük óvatosan, és ügyeljünk arra,
hogy ne kerüljön gyermek kezébe: tűzveszély
és/vagy égési sérülés veszélye.
FIGYELEM
F0U061Ab60. ábra
F0U060Ab59. ábra

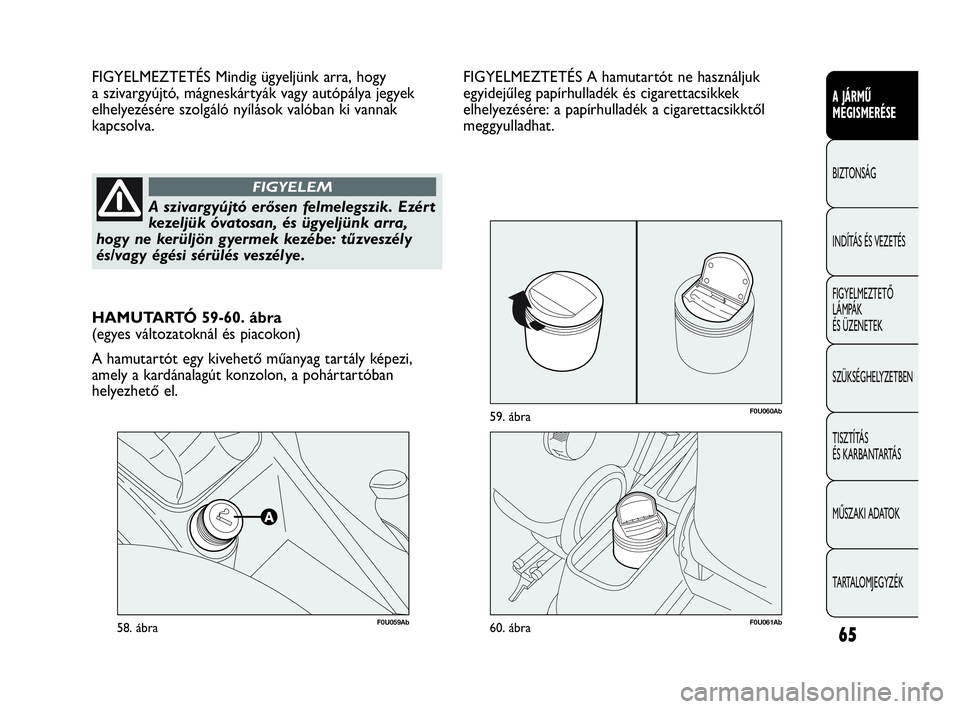

HAMUTARTÓ 59-60. ábra
(egyes változatoknál és piacokon)
A hamutartót egy kivehető műanyag tartály képezi,
amely a kardánalagút konzolon, a pohártartóban
helyezhető el.FIGYELMEZTETÉS A hamutartót ne használjuk
egyidejűleg papírhulladék és cigarettacsikkek
elhelyezésére: a papírhulladék a cigarettacsikktől
meggyulladhat.
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 65

66
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉGHELYZETBEN
TISZTÍTÁS
ÉS KARBANTARTÁS
MŰSZAKI ADATOK
TARTALOMJEGYZÉK
F0U062Ab61. ábra

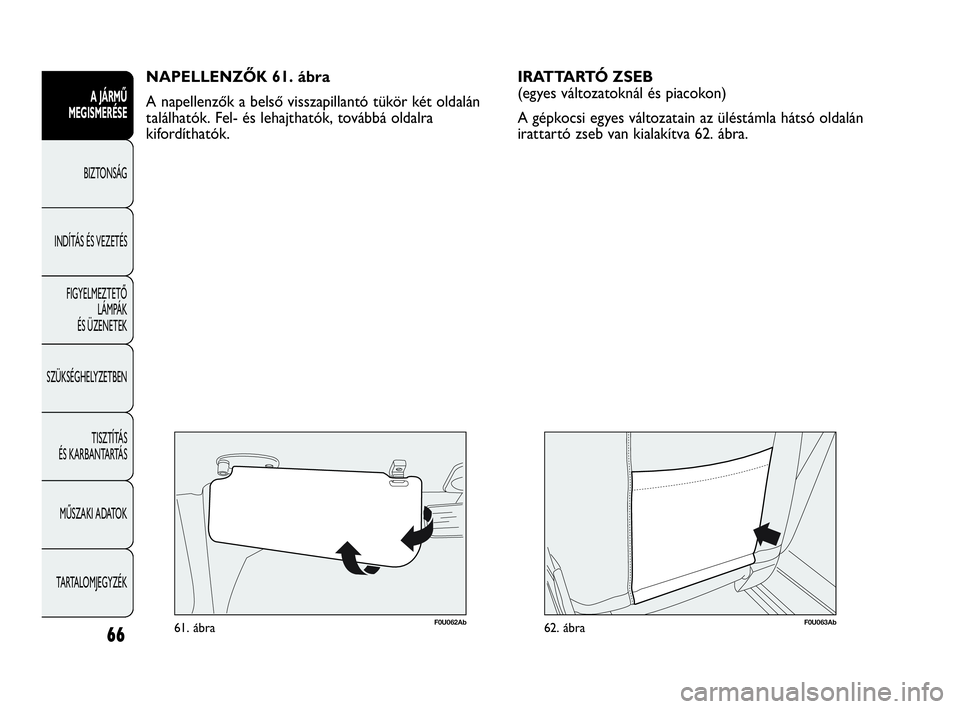

NAPELLENZŐK 61. ábra
A napellenzők a belső visszapillantó tükör két oldalán
találhatók. Fel- és lehajthatók, továbbá oldalra
kifordíthatók.
F0U063Ab62. ábra
IRATTARTÓ ZSEB
(egyes változatoknál és piacokon)
A gépkocsi egyes változatain az üléstámla hátsó oldalán
irattartó zseb van kialakítva 62. ábra.
029-068 GPUNTO EVO Abarth HU 2ed 10-11-2010 8:29 Pagina 66
