Abarth Punto 2018 Manual de Uso e Manutenção (in Portuguese)

197
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

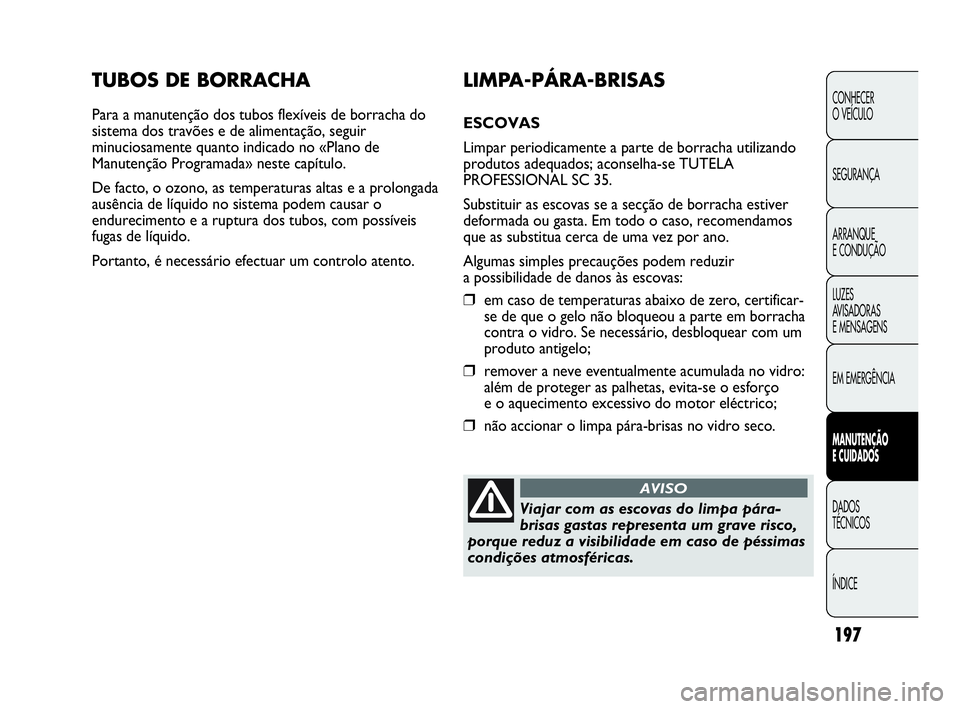

TUBOS DE BORRACHA
Para a manutenção dos tubos flexíveis de borracha do
sistema dos travões e de alimentação, seguir
minuciosamente quanto indicado no «Plano de
Manutenção Programada» neste capítulo.
De facto, o ozono, as temperaturas altas e a prolongada
ausência de líquido no sistema podem causar o
endurecimento e a ruptura dos tubos, com possíveis
fugas de líquido.
Portanto, é necessário efectuar um controlo atento.
LIMPA-PÁRA-BRISAS
ESCOVAS
Limpar periodicamente a parte de borracha utilizando
produtos adequados; aconselha-se TUTELA
PROFESSIONAL SC 35.
Substituir as escovas se a secção de borracha estiver
deformada ou gasta. Em todo o caso, recomendamos
que as substitua cerca de uma vez por ano.
Algumas simples precauções podem reduzir
a possibilidade de danos às escovas:
❒em caso de temperaturas abaixo de zero, certificar-
se de que o gelo não bloqueou a parte em borracha
contra o vidro. Se necessário, desbloquear com um
produto antigelo;
❒remover a neve eventualmente acumulada no vidro:
além de proteger as palhetas, evita-se o esforço
e o aquecimento excessivo do motor eléctrico;
❒não accionar o limpa pára-brisas no vidro seco.
Viajar com as escovas do limpa pára-
brisas gastas representa um grave risco,
porque reduz a visibilidade em caso de péssimas
condições atmosféricas.
AVISO
183-204 PUNTO Abarth P 1ed.qxd 18-07-2012 11:19 Pagina 197

F0U177Abfig. 173198
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U176Abfig. 172

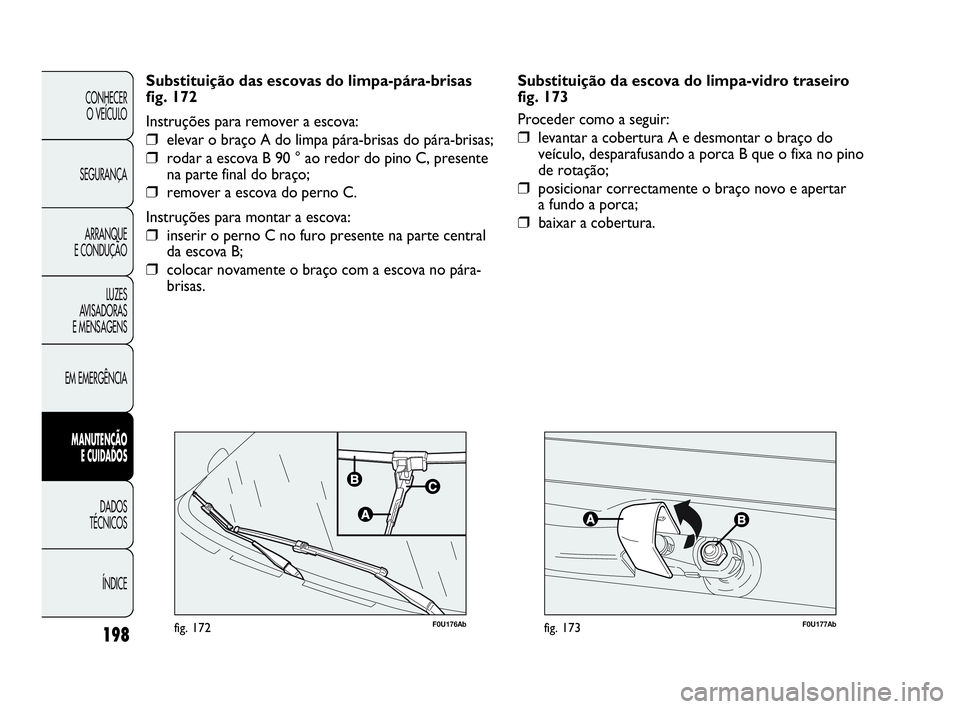

Substituição das escovas do limpa-pára-brisas
fig. 172
Instruções para remover a escova:
❒elevar o braço A do limpa pára-brisas do pára-brisas;
❒rodar a escova B 90 ° ao redor do pino C, presente
na parte final do braço;
❒remover a escova do perno C.
Instruções para montar a escova:
❒inserir o perno C no furo presente na parte central
da escova B;
❒colocar novamente o braço com a escova no pára-
brisas.Substituição da escova do limpa-vidro traseiro
fig. 173
Proceder como a seguir:
❒levantar a cobertura A e desmontar o braço do
veículo, desparafusando a porca B que o fixa no pino
de rotação;
❒posicionar correctamente o braço novo e apertar
a fundo a porca;
❒baixar a cobertura.
183-204 PUNTO Abarth P 1ed.qxd 18-07-2012 11:19 Pagina 198

199
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U179Abfig. 174F0U178Abfig. 175

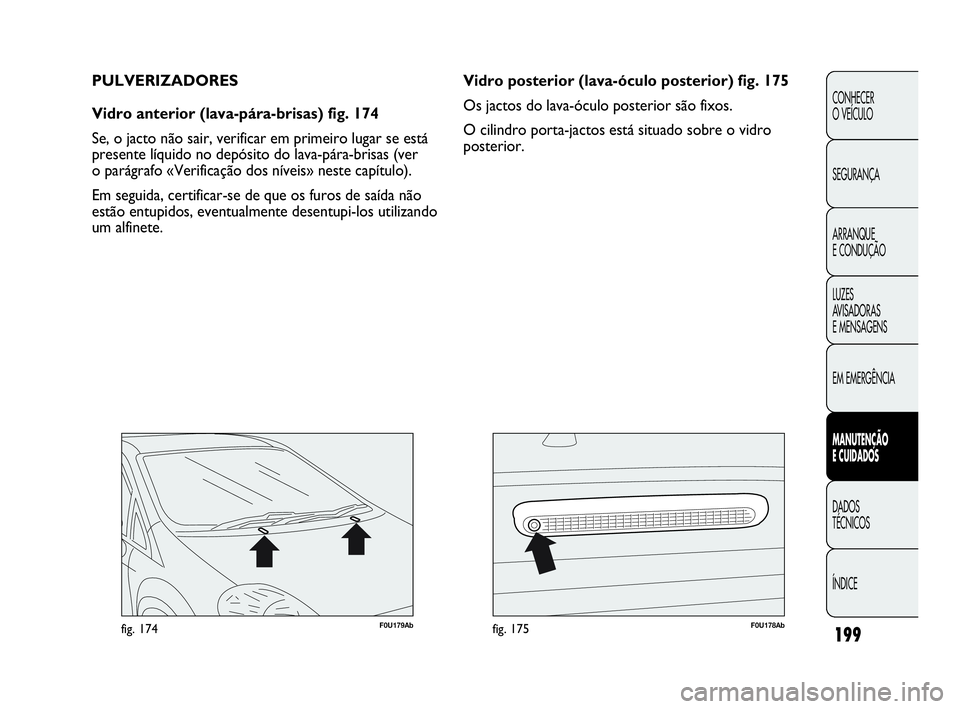

Vidro posterior (lava-óculo posterior) fig. 175
Os jactos do lava-óculo posterior são fixos.
O cilindro porta-jactos está situado sobre o vidro
posterior. PULVERIZADORES
Vidro anterior (lava-pára-brisas) fig. 174
Se, o jacto não sair, verificar em primeiro lugar se está
presente líquido no depósito do lava-pára-brisas (ver
o parágrafo «Verificação dos níveis» neste capítulo).
Em seguida, certificar-se de que os furos de saída não
estão entupidos, eventualmente desentupi-los utilizando
um alfinete.
183-204 PUNTO Abarth P 1ed.qxd 18-07-2012 11:19 Pagina 199

200
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

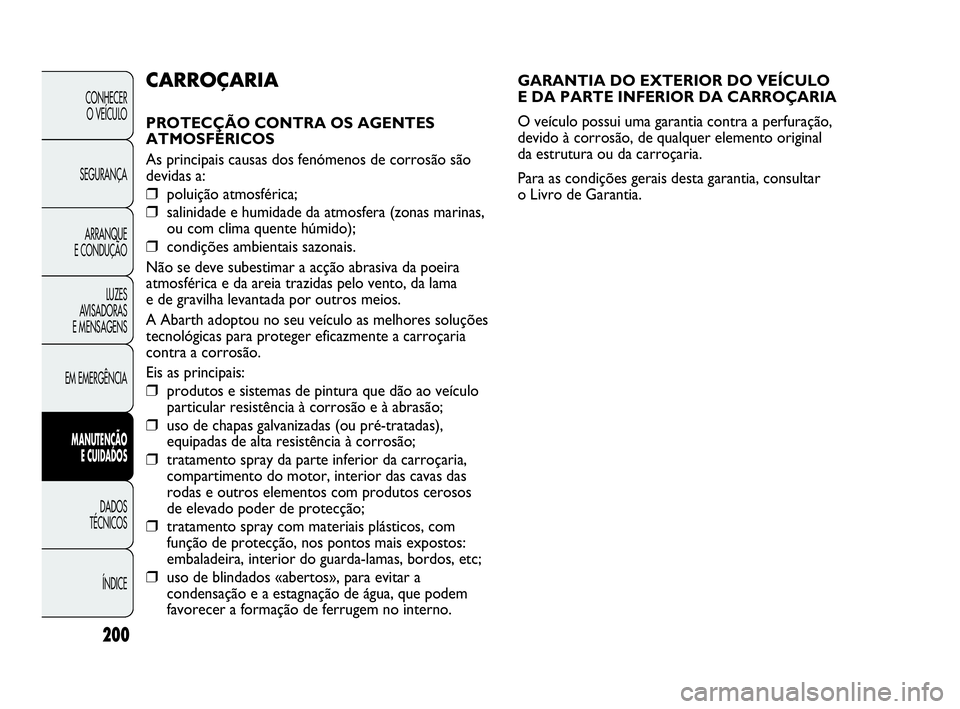

GARANTIA DO EXTERIOR DO VEÍCULO
E DA PARTE INFERIOR DA CARROÇARIA
O veículo possui uma garantia contra a perfuração,
devido à corrosão, de qualquer elemento original
da estrutura ou da carroçaria.
Para as condições gerais desta garantia, consultar
o Livro de Garantia.CARROÇARIA
PROTECÇÃO CONTRA OS AGENTES
ATMOSFÉRICOS
As principais causas dos fenómenos de corrosão são
devidas a:
❒poluição atmosférica;
❒salinidade e humidade da atmosfera (zonas marinas,
ou com clima quente húmido);
❒condições ambientais sazonais.
Não se deve subestimar a acção abrasiva da poeira
atmosférica e da areia trazidas pelo vento, da lama
e de gravilha levantada por outros meios.
A Abarth adoptou no seu veículo as melhores soluções
tecnológicas para proteger eficazmente a carroçaria
contra a corrosão.
Eis as principais:
❒produtos e sistemas de pintura que dão ao veículo
particular resistência à corrosão e à abrasão;
❒uso de chapas galvanizadas (ou pré-tratadas),
equipadas de alta resistência à corrosão;
❒tratamento spray da parte inferior da carroçaria,
compartimento do motor, interior das cavas das
rodas e outros elementos com produtos cerosos
de elevado poder de protecção;
❒tratamento spray com materiais plásticos, com
função de protecção, nos pontos mais expostos:
embaladeira, interior do guarda-lamas, bordos, etc;
❒uso de blindados «abertos», para evitar a
condensação e a estagnação de água, que podem
favorecer a formação de ferrugem no interno.
183-204 PUNTO Abarth P 1ed.qxd 18-07-2012 11:19 Pagina 200

201
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

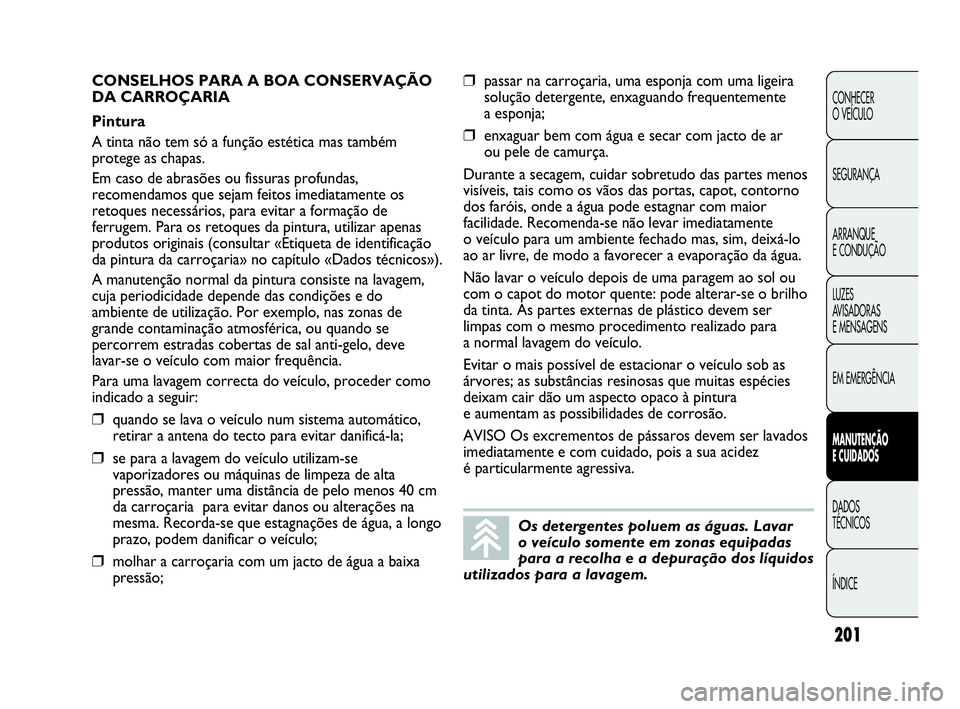

Os detergentes poluem as águas. Lavar
o veículo somente em zonas equipadas
para a recolha e a depuração dos líquidos
utilizados para a lavagem.
CONSELHOS PARA A BOA CONSERVAÇÃO
DA CARROÇARIA
Pintura
A tinta não tem só a função estética mas também
protege as chapas.
Em caso de abrasões ou fissuras profundas,
recomendamos que sejam feitos imediatamente os
retoques necessários, para evitar a formação de
ferrugem. Para os retoques da pintura, utilizar apenas
produtos originais (consultar «Etiqueta de identificação
da pintura da carroçaria» no capítulo «Dados técnicos»).
A manutenção normal da pintura consiste na lavagem,
cuja periodicidade depende das condições e do
ambiente de utilização. Por exemplo, nas zonas de
grande contaminação atmosférica, ou quando se
percorrem estradas cobertas de sal anti-gelo, deve
lavar-se o veículo com maior frequência.
Para uma lavagem correcta do veículo, proceder como
indicado a seguir:
❒quando se lava o veículo num sistema automático,
retirar a antena do tecto para evitar danificá-la;
❒se para a lavagem do veículo utilizam-se
vaporizadores ou máquinas de limpeza de alta
pressão, manter uma distância de pelo menos 40 cm
da carroçaria para evitar danos ou alterações na
mesma. Recorda-se que estagnações de água, a longo
prazo, podem danificar o veículo;
❒molhar a carroçaria com um jacto de água a baixa
pressão;
❒passar na carroçaria, uma esponja com uma ligeira
solução detergente, enxaguando frequentemente
a esponja;
❒enxaguar bem com água e secar com jacto de ar
ou pele de camurça.
Durante a secagem, cuidar sobretudo das partes menos
visíveis, tais como os vãos das portas, capot, contorno
dos faróis, onde a água pode estagnar com maior
facilidade. Recomenda-se não levar imediatamente
o veículo para um ambiente fechado mas, sim, deixá-lo
ao ar livre, de modo a favorecer a evaporação da água.
Não lavar o veículo depois de uma paragem ao sol ou
com o capot do motor quente: pode alterar-se o brilho
da tinta. As partes externas de plástico devem ser
limpas com o mesmo procedimento realizado para
a normal lavagem do veículo.
Evitar o mais possível de estacionar o veículo sob as
árvores; as substâncias resinosas que muitas espécies
deixam cair dão um aspecto opaco à pintura
e aumentam as possibilidades de corrosão.
AVISO Os excrementos de pássaros devem ser lavados
imediatamente e com cuidado, pois a sua acidez
é particularmente agressiva.
183-204 PUNTO Abarth P 1ed.qxd 18-07-2012 11:19 Pagina 201

202
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

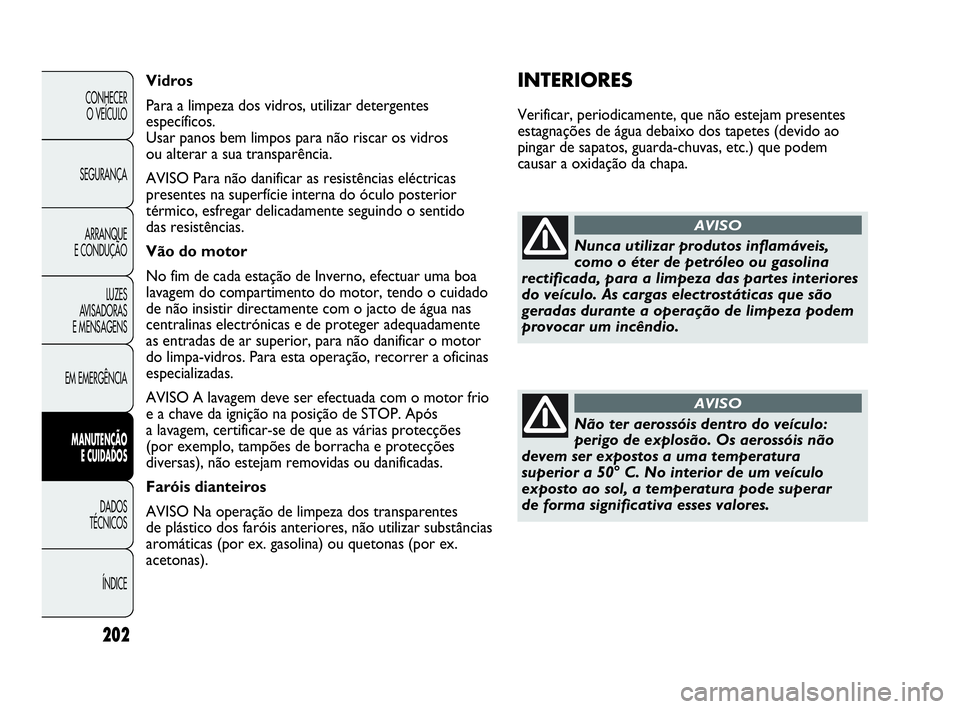

INTERIORES
Verificar, periodicamente, que não estejam presentes
estagnações de água debaixo dos tapetes (devido ao
pingar de sapatos, guarda-chuvas, etc.) que podem
causar a oxidação da chapa. Vidros
Para a limpeza dos vidros, utilizar detergentes
específicos.
Usar panos bem limpos para não riscar os vidros
ou alterar a sua transparência.
AVISO Para não danificar as resistências eléctricas
presentes na superfície interna do óculo posterior
térmico, esfregar delicadamente seguindo o sentido
das resistências.
Vão do motor
No fim de cada estação de Inverno, efectuar uma boa
lavagem do compartimento do motor, tendo o cuidado
de não insistir directamente com o jacto de água nas
centralinas electrónicas e de proteger adequadamente
as entradas de ar superior, para não danificar o motor
do limpa-vidros. Para esta operação, recorrer a oficinas
especializadas.
AVISO A lavagem deve ser efectuada com o motor frio
e a chave da ignição na posição de STOP. Após
a lavagem, certificar-se de que as várias protecções
(por exemplo, tampões de borracha e protecções
diversas), não estejam removidas ou danificadas.
Faróis dianteiros
AVISO Na operação de limpeza dos transparentes
de plástico dos faróis anteriores, não utilizar substâncias
aromáticas (por ex. gasolina) ou quetonas (por ex.
acetonas).
Nunca utilizar produtos inflamáveis,
como o éter de petróleo ou gasolina
rectificada, para a limpeza das partes interiores
do veículo. As cargas electrostáticas que são
geradas durante a operação de limpeza podem
provocar um incêndio.
AVISO
Não ter aerossóis dentro do veículo:
perigo de explosão. Os aerossóis não
devem ser expostos a uma temperatura
superior a 50° C. No interior de um veículo
exposto ao sol, a temperatura pode superar
de forma significativa esses valores.
AVISO
183-204 PUNTO Abarth P 1ed.qxd 18-07-2012 11:19 Pagina 202

203
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

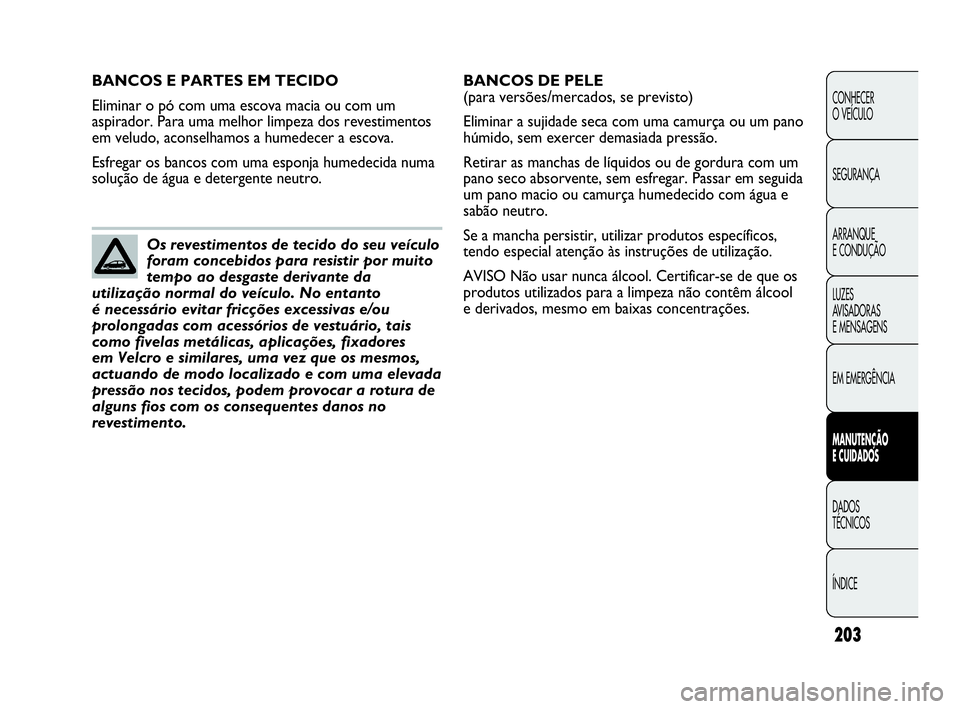

BANCOS E PARTES EM TECIDO
Eliminar o pó com uma escova macia ou com um
aspirador. Para uma melhor limpeza dos revestimentos
em veludo, aconselhamos a humedecer a escova.
Esfregar os bancos com uma esponja humedecida numa
solução de água e detergente neutro.
Os revestimentos de tecido do seu veículo
foram concebidos para resistir por muito
tempo ao desgaste derivante da
utilização normal do veículo. No entanto
é necessário evitar fricções excessivas e/ou
prolongadas com acessórios de vestuário, tais
como fivelas metálicas, aplicações, fixadores
em Velcro e similares, uma vez que os mesmos,
actuando de modo localizado e com uma elevada
pressão nos tecidos, podem provocar a rotura de
alguns fios com os consequentes danos no
revestimento.
BANCOS DE PELE
(para versões/mercados, se previsto)
Eliminar a sujidade seca com uma camurça ou um pano
húmido, sem exercer demasiada pressão.
Retirar as manchas de líquidos ou de gordura com um
pano seco absorvente, sem esfregar. Passar em seguida
um pano macio ou camurça humedecido com água e
sabão neutro.
Se a mancha persistir, utilizar produtos específicos,
tendo especial atenção às instruções de utilização.
AVISO Não usar nunca álcool. Certificar-se de que os
produtos utilizados para a limpeza não contêm álcool
e derivados, mesmo em baixas concentrações.
183-204 PUNTO Abarth P 1ed.qxd 18-07-2012 11:19 Pagina 203

204
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

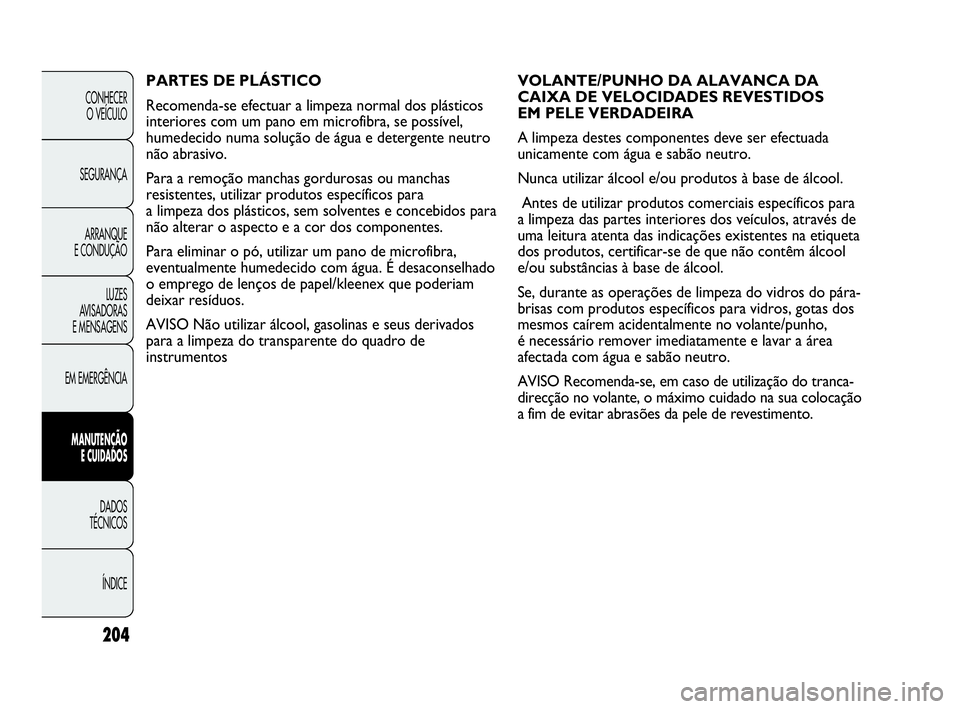

VOLANTE/PUNHO DA ALAVANCA DA
CAIXA DE VELOCIDADES REVESTIDOS
EM PELE VERDADEIRA
A limpeza destes componentes deve ser efectuada
unicamente com água e sabão neutro.
Nunca utilizar álcool e/ou produtos à base de álcool.
Antes de utilizar produtos comerciais específicos para
a limpeza das partes interiores dos veículos, através de
uma leitura atenta das indicações existentes na etiqueta
dos produtos, certificar-se de que não contêm álcool
e/ou substâncias à base de álcool.
Se, durante as operações de limpeza do vidros do pára-
brisas com produtos específicos para vidros, gotas dos
mesmos caírem acidentalmente no volante/punho,
é necessário remover imediatamente e lavar a área
afectada com água e sabão neutro.
AVISO Recomenda-se, em caso de utilização do tranca-
direcção no volante, o máximo cuidado na sua colocação
a fim de evitar abrasões da pele de revestimento. PARTES DE PLÁSTICO
Recomenda-se efectuar a limpeza normal dos plásticos
interiores com um pano em microfibra, se possível,
humedecido numa solução de água e detergente neutro
não abrasivo.
Para a remoção manchas gordurosas ou manchas
resistentes, utilizar produtos específicos para
a limpeza dos plásticos, sem solventes e concebidos para
não alterar o aspecto e a cor dos componentes.
Para eliminar o pó, utilizar um pano de microfibra,
eventualmente humedecido com água. É desaconselhado
o emprego de lenços de papel/kleenex que poderiam
deixar res
íduos.
AVISO Não utilizar álcool, gasolinas e seus derivados
para a limpeza do transparente do quadro de
instrumentos
183-204 PUNTO Abarth P 1ed.qxd 18-07-2012 11:19 Pagina 204

205
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U180Abfig. 176
H Peso máximo autorizado no segundo eixo
(posterior).
I Tipo de motor.
L Código de versão da carroçaria.
M Número de referência.
DADOS TÉCNICOS
DADOS DE IDENTIFICAÇÃO
É aconselhável tomar nota das siglas de identificação.
Os dados de identificação gravados e indicados nas
etiquetas são os seguintes:
❒Chapa resumida dos dados de identificação.
❒Marcação do chassis.
❒Etiqueta de identificação da tinta da carroçaria.
❒Marcação do motor.

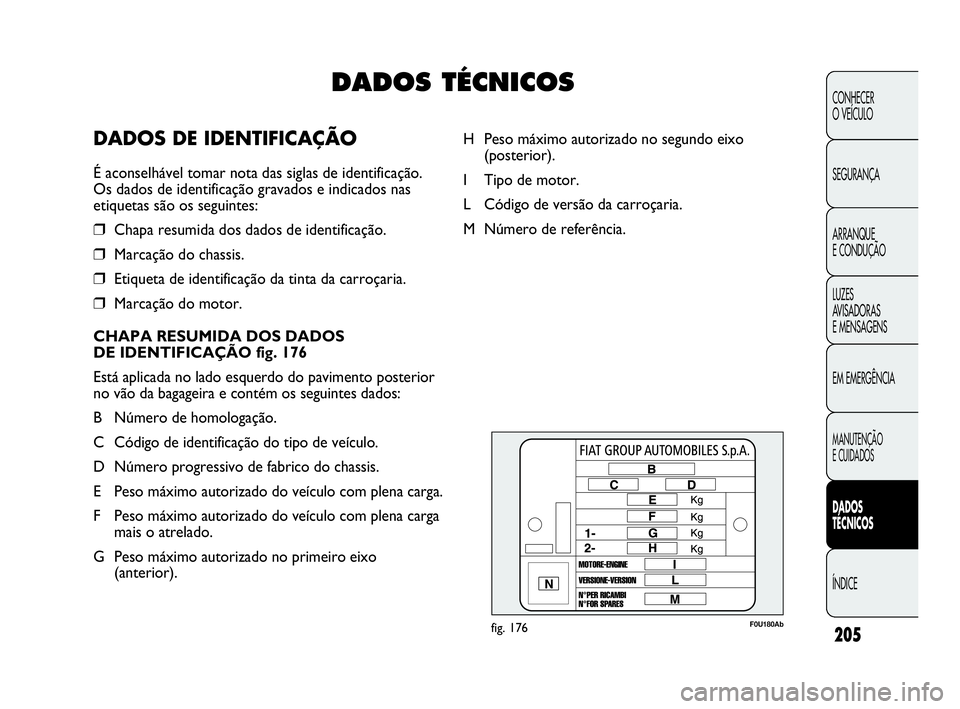

CHAPA RESUMIDA DOS DADOS
DE IDENTIFICAÇÃO fig. 176
Está aplicada no lado esquerdo do pavimento posterior
no vão da bagageira e contém os seguintes dados:
B Número de homologação.
CCódigo de identificação do tipo de veículo.
D Número progressivo de fabrico do chassis.
E Peso máximo autorizado do veículo com plena carga.
F Peso máximo autorizado do veículo com plena carga
mais o atrelado.
G Peso máximo autorizado no primeiro eixo
(anterior).
205-220 PUNTO Abarth P 1ed.qxd 18-07-2012 11:30 Pagina 205

206
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U181Abfig. 177F0U182Abfig. 178

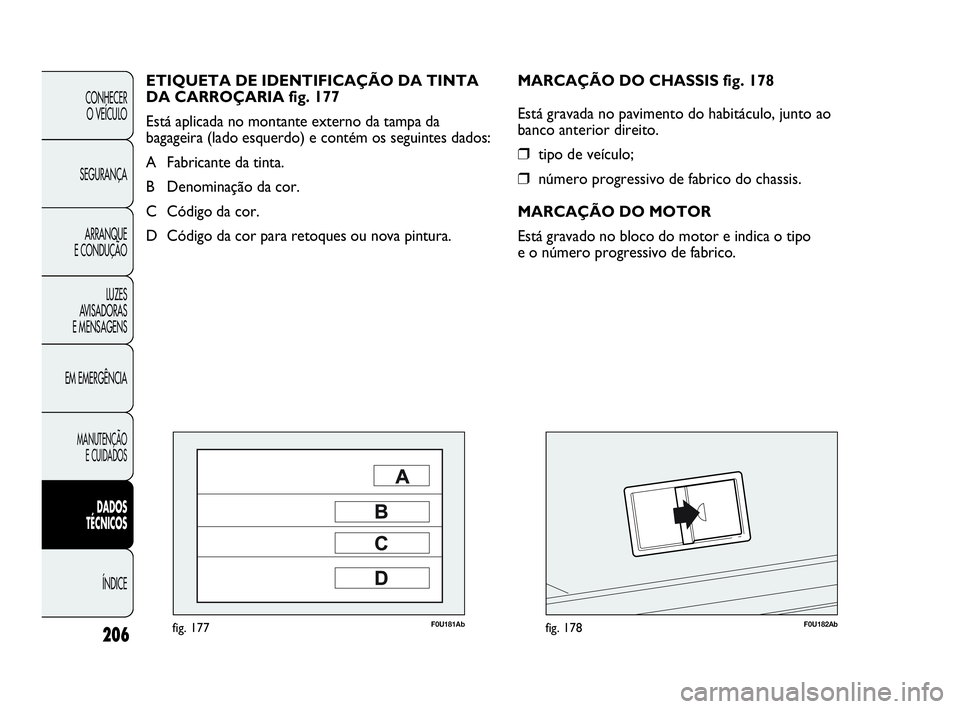

MARCAÇÃO DO CHASSIS fig. 178
Está gravada no pavimento do habitáculo, junto ao
banco anterior direito.
❒tipo de veículo;
❒número progressivo de fabrico do chassis.
MARCAÇÃO DO MOTOR
Está gravado no bloco do motor e indica o tipo
e o número progressivo de fabrico. ETIQUETA DE IDENTIFICAÇÃO DA TINTA
DA CARROÇARIA fig. 177
Está aplicada no montante externo da tampa da
bagageira (lado esquerdo) e contém os seguintes dados:
A Fabricante da tinta.
B Denominação da cor.
CCódigo da cor.
DCódigo da cor para retoques ou nova pintura.
205-220 PUNTO Abarth P 1ed.qxd 18-07-2012 11:30 Pagina 206
