157
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

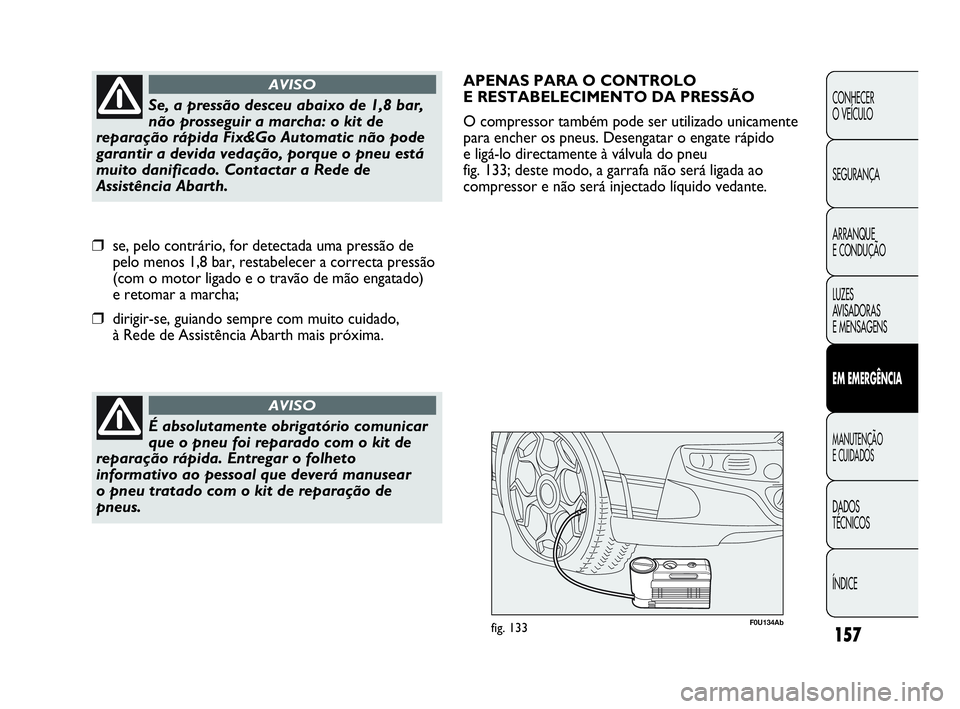

É absolutamente obrigatório comunicar
que o pneu foi reparado com o kit de
reparação rápida. Entregar o folheto
informativo ao pessoal que deverá manusear
o pneu tratado com o kit de reparação de
pneus.
AVISO
APENAS PARA O CONTROLO
E RESTABELECIMENTO DA PRESSÃO
O compressor também pode ser utilizado unicamente
para encher os pneus. Desengatar o engate rápido
e ligá-lo directamente à válvula do pneu
fig. 133; deste modo, a garrafa não será ligada ao
compressor e não será injectado líquido vedante.
F0U134Abfig. 133
Se, a pressão desceu abaixo de 1,8 bar,
não prosseguir a marcha: o kit de
reparação rápida Fix&Go Automatic não pode
garantir a devida vedação, porque o pneu está
muito danificado. Contactar a Rede de
Assistência Abarth.
AVISO
❒se, pelo contrário, for detectada uma pressão de
pelo menos 1,8 bar, restabelecer a correcta pressão
(com o motor ligado e o travão de mão engatado)
e retomar a marcha;
❒dirigir-se, guiando sempre com muito cuidado,
à Rede de Assistência Abarth mais próxima.
151-182 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:53 Pagina 157

SUBSTITUIÇÃO DE UMA LÂMPADA
INDICAÇÕES GERAIS
❒quando uma lâmpada não funciona, antes
de a substituir, verificar que o fusível correspondente
esteja íntegro: para o posicionamento dos fusíveis
consultar o parágrafo «Substituição dos fusíveis»
neste capítulo;
❒antes de substituir uma lâmpada, verificar que os
respectivos contactos não estejam oxidados;
❒as lâmpadas queimadas devem ser substituídas por
outras do mesmo tipo e potência;
❒após ter substituído uma lâmpada dos faróis, verificar
sempre a orientação por motivos de segurança.
158
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
Modificações ou reparações do sistema
eléctrico (centralinas electrónicas)
realizadas de modo incorrecto e sem ter em
consideração as características técnicas do
sistema podem causar anomalias de
funcionamento com o risco de incêndio.
AVISO
As lâmpadas de halogéneo contêm gás
em pressão, em caso de rotura é possível
a projecção de fragmentos de vidro.
AVISO
F0U135Abfig. 134

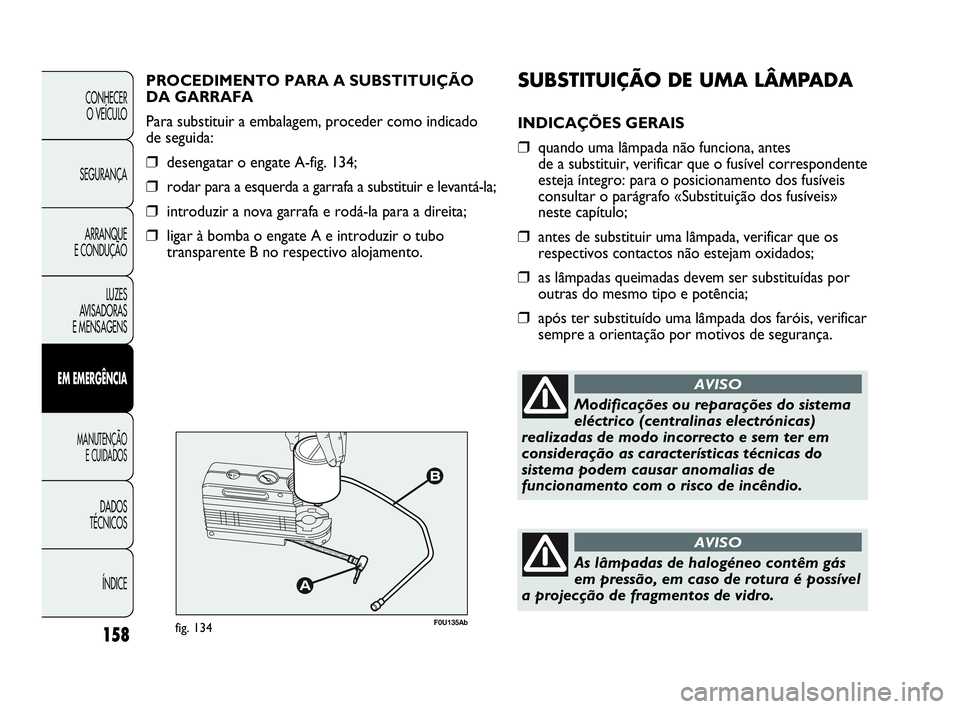

PROCEDIMENTO PARA A SUBSTITUIÇÃO
DA GARRAFA
Para substituir a embalagem, proceder como indicado
de seguida:
❒desengatar o engate A-fig. 134;
❒rodar para a esquerda a garrafa a substituir e levantá-la;
❒introduzir a nova garrafa e rodá-la para a direita;
❒ligar à bomba o engate A e introduzir o tubo
transparente B no respectivo alojamento.
151-182 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:53 Pagina 158

159
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

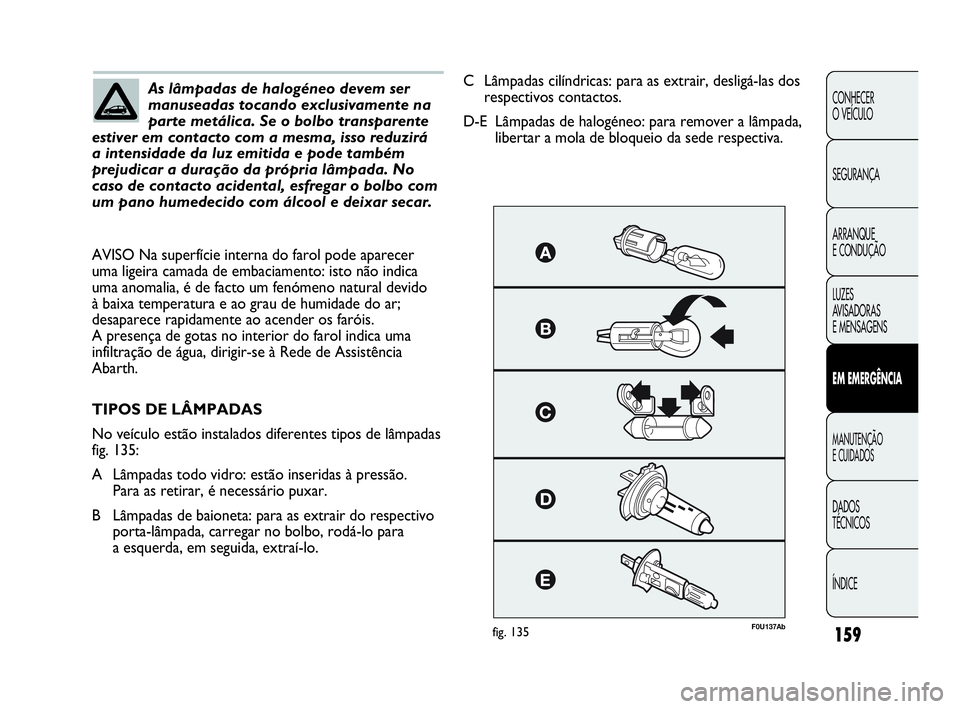

As lâmpadas de halogéneo devem ser
manuseadas tocando exclusivamente na
parte metálica. Se o bolbo transparente
estiver em contacto com a mesma, isso reduzirá
a intensidade da luz emitida e pode também
prejudicar a duração da própria lâmpada. No
caso de contacto acidental, esfregar o bolbo com
um pano humedecido com álcool e deixar secar.
fig. 135F0U137Ab
AVISO Na superfície interna do farol pode aparecer
uma ligeira camada de embaciamento: isto não indica
uma anomalia, é de facto um fenómeno natural devido
à baixa temperatura e ao grau de humidade do ar;
desaparece rapidamente ao acender os faróis.
A presença de gotas no interior do farol indica uma
infiltração de água, dirigir-se à Rede de Assistência
Abarth.
TIPOS DE LÂMPADAS
No veículo estão instalados diferentes tipos de lâmpadas
fig. 135:
A Lâmpadas todo vidro: estão inseridas à pressão.
Para as retirar, é necessário puxar.
B Lâmpadas de baioneta: para as extrair do respectivo
porta-lâmpada, carregar no bolbo, rodá-lo para
a esquerda, em seguida, extraí-lo.C Lâmpadas cilíndricas: para as extrair, desligá-las dos
respectivos contactos.
D-E Lâmpadas de halogéneo: para remover a lâmpada,
libertar a mola de bloqueio da sede respectiva.
151-182 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:53 Pagina 159

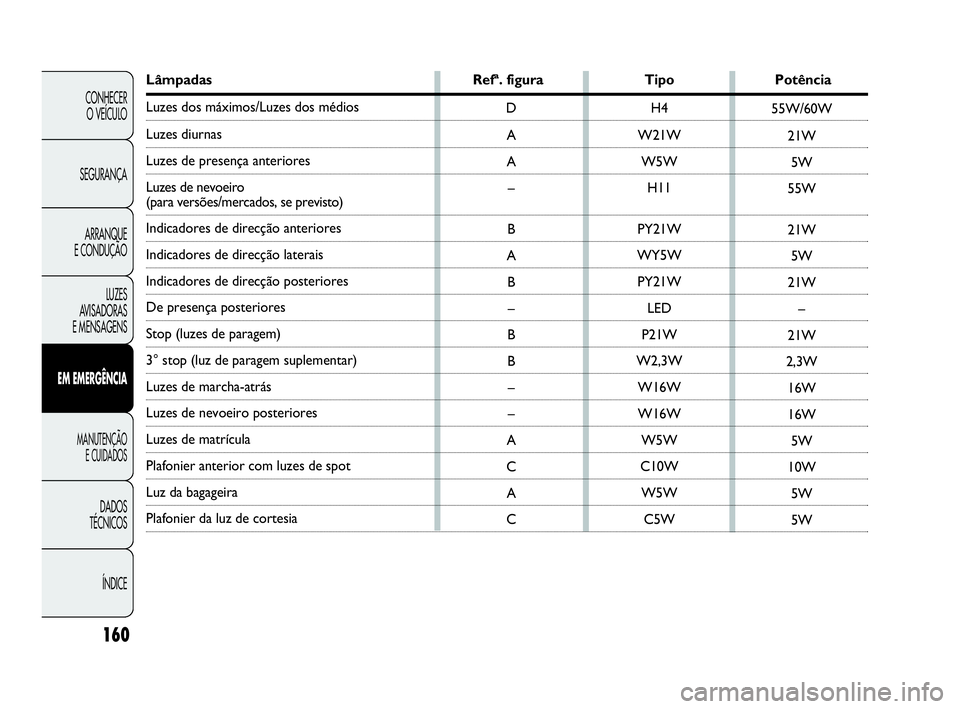

Lâmpadas Refª. figura Tipo Potência
Luzes dos máximos/Luzes dos médios
Luzes diurnas
Luzes de presença anteriores
Luzes de nevoeiro
(para versões/mercados, se previsto)
Indicadores de direcção anteriores
Indicadores de direcção laterais
Indicadores de direcção posteriores
De presença posteriores
Stop (luzes de paragem)
3° stop (luz de paragem suplementar)
Luzes de marcha-atrás
Luzes de nevoeiro posteriores
Luzes de matrícula
Plafonier anterior com luzes de spot
Luz da bagageira
Plafonier da luz de cortesia
H4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
A
C55W/60W
21W
5W
55W
21W
5W
21W
–
21W
2,3W
16W
16W
5W
10W
5W
5W
ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA
LUZES
AVISADORAS
E MENSAGENSARRANQUE
E CONDUÇÃOSEGURANÇACONHECER
O VEÍCULO
160
151-182 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:53 Pagina 160

F0U138Abfig. 136F0U139Abfig. 137
AVISO A substituição das lâmpadas dos indicadores
de direcção anteriores, das luzes dos máximos e dos
médios pode ser efectuada através da utilização da
tampa de acesso específica (ver parágrafo «Indicadores
de direcção» neste capítulo).
LUZES DE MÍNIMOS fig. 137
Para substituir a lâmpada, proceder como indicado
a seguir:
❒retirar o tampão de borracha através da lingueta
específica;
❒premir em contraposição as aletas B e retirar
o casquilho;
❒extrair a lâmpada C e substituí-la;
❒introduzir novamente o casquilho e remontar
o tampão de borracha, certificando-se do correcto
bloqueio.

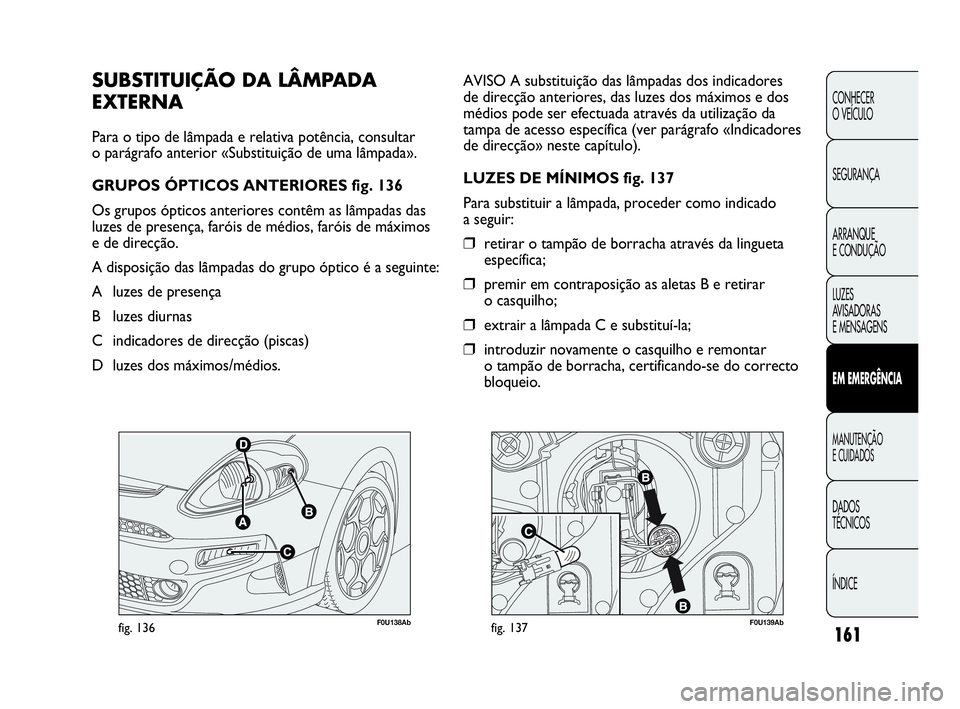

SUBSTITUIÇÃO DA LÂMPADA
EXTERNA
Para o tipo de lâmpada e relativa potência, consultar
o parágrafo anterior «Substituição de uma lâmpada».
GRUPOS ÓPTICOS ANTERIORES fig. 136
Os grupos ópticos anteriores contêm as lâmpadas das
luzes de presença, faróis de médios, faróis de máximos
e de direcção.
A disposição das lâmpadas do grupo óptico é a seguinte:
A luzes de presença
B luzes diurnas
C indicadores de direcção (piscas)
D luzes dos máximos/médios.
ÍNDICE DADOS
TÉCNICOS
MANUTENÇÃO
E CUIDADOS
EM EMERGÊNCIA
LUZES
AVISADORAS
E MENSAGENS ARRANQUE
E CONDUÇÃO SEGURANÇA CONHECER
O VEÍCULO
161
151-182 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:53 Pagina 161

162
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U140Abfig. 138

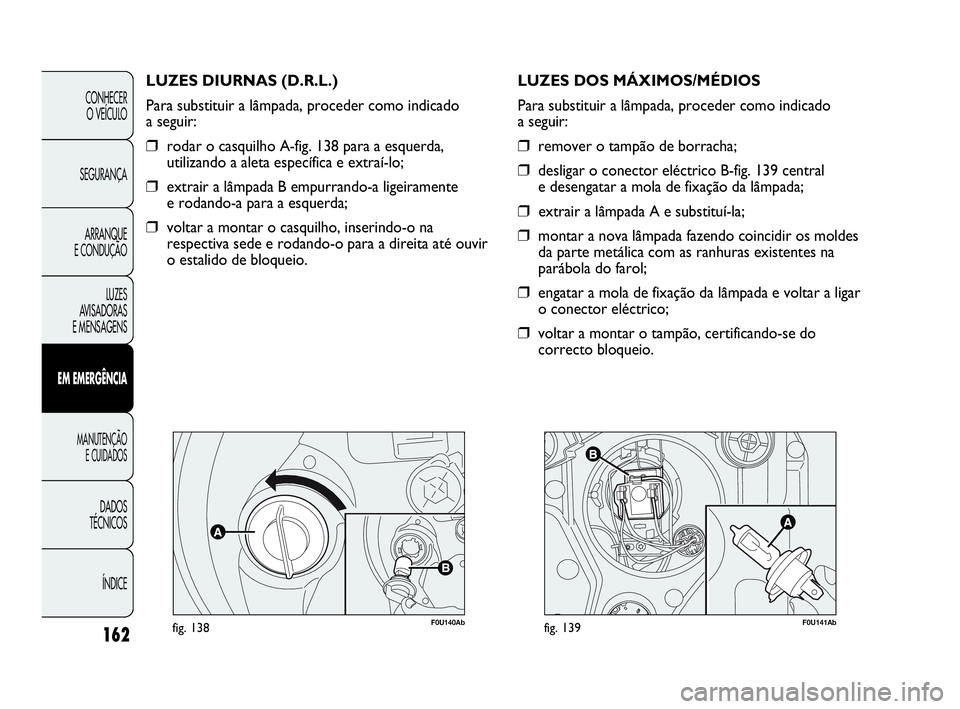

LUZES DIURNAS (D.R.L.)
Para substituir a lâmpada, proceder como indicado
a seguir:
❒rodar o casquilho A-fig. 138 para a esquerda,
utilizando a aleta específica e extraí-lo;
❒extrair a lâmpada B empurrando-a ligeiramente
e rodando-a para a esquerda;
❒voltar a montar o casquilho, inserindo-o na
respectiva sede e rodando-o para a direita até ouvir
o estalido de bloqueio.
F0U141Abfig. 139
LUZES DOS MÁXIMOS/MÉDIOS
Para substituir a lâmpada, proceder como indicado
a seguir:
❒remover o tampão de borracha;
❒desligar o conector eléctrico B-fig. 139 central
e desengatar a mola de fixação da lâmpada;
❒extrair a lâmpada A e substituí-la;
❒montar a nova lâmpada fazendo coincidir os moldes
da parte metálica com as ranhuras existentes na
parábola do farol;
❒engatar a mola de fixação da lâmpada e voltar a ligar
o conector eléctrico;
❒voltar a montar o tampão, certificando-se do
correcto bloqueio.
151-182 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:53 Pagina 162

163
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
F0U143Abfig. 141
A
A
B
F0U142Abfig. 140

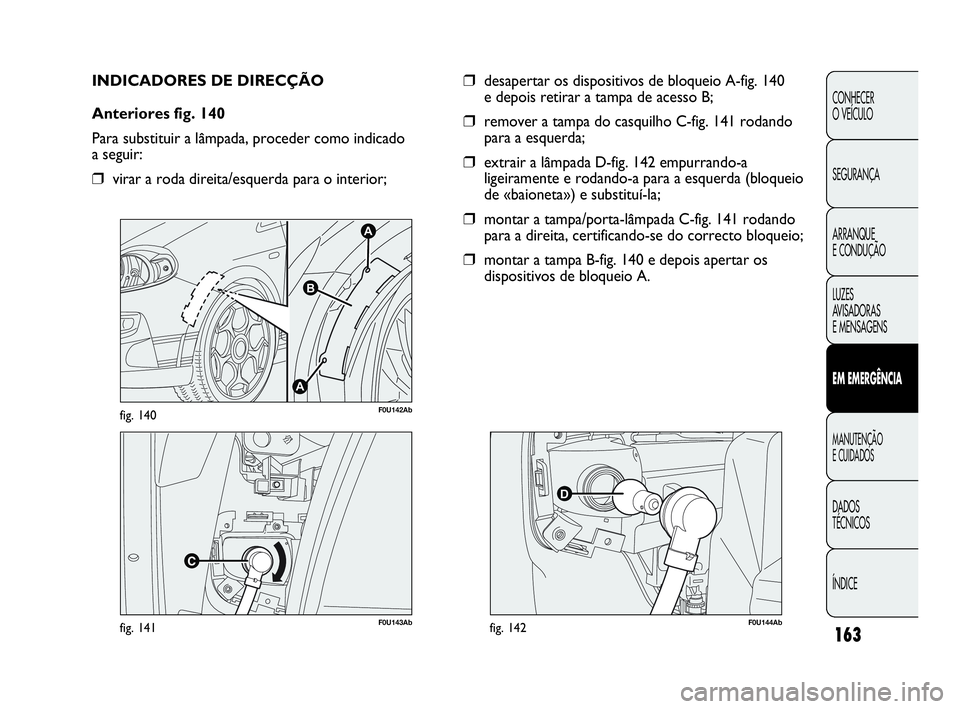

INDICADORES DE DIRECÇÃO
Anteriores fig. 140
Para substituir a lâmpada, proceder como indicado
a seguir:
❒virar a roda direita/esquerda para o interior;
D
F0U144Abfig. 142
❒desapertar os dispositivos de bloqueio A-fig. 140
e depois retirar a tampa de acesso B;
❒remover a tampa do casquilho C-fig. 141 rodando
para a esquerda;
❒extrair a lâmpada D-fig. 142 empurrando-a
ligeiramente e rodando-a para a esquerda (bloqueio
de «baioneta») e substituí-la;
❒montar a tampa/porta-lâmpada C-fig. 141 rodando
para a direita, certificando-se do correcto bloqueio;
❒montar a tampa B-fig. 140 e depois apertar os
dispositivos de bloqueio A.
151-182 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:53 Pagina 163

164
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE
C
AC
B
C
F0U147Abfig. 144
❒desapertar os parafusos de fixação C e extrair
o farol;
❒extrair a lâmpada A-fig.145 rodando-a para
a esquerda e desligar o conector eléctrico.
F0U145Abfig. 143

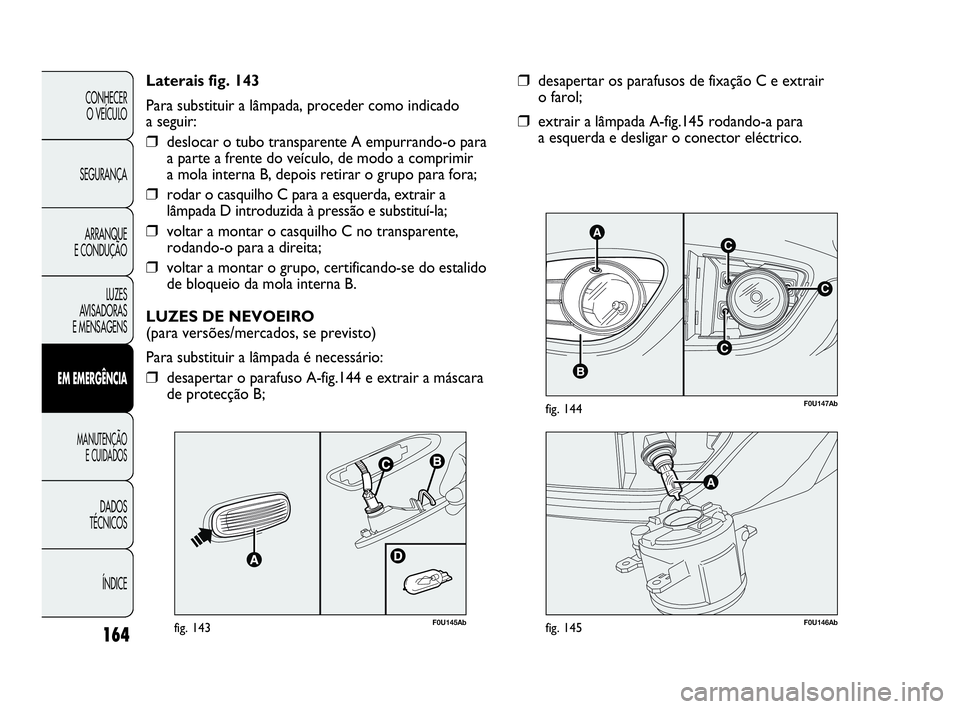

Laterais fig. 143
Para substituir a lâmpada, proceder como indicado
a seguir:
❒deslocar o tubo transparente A empurrando-o para
a parte a frente do veículo, de modo a comprimir
a mola interna B, depois retirar o grupo para fora;
❒rodar o casquilho C para a esquerda, extrair a
lâmpada D introduzida à pressão e substituí-la;
❒voltar a montar o casquilho C no transparente,
rodando-o para a direita;
❒voltar a montar o grupo, certificando-se do estalido
de bloqueio da mola interna B.
LUZES DE NEVOEIRO
(para versões/mercados, se previsto)
Para substituir a lâmpada é necessário:
❒desapertar o parafuso A-fig.144 e extrair a máscara
de protecção B;
A
F0U146Abfig. 145
151-182 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:53 Pagina 164

165
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

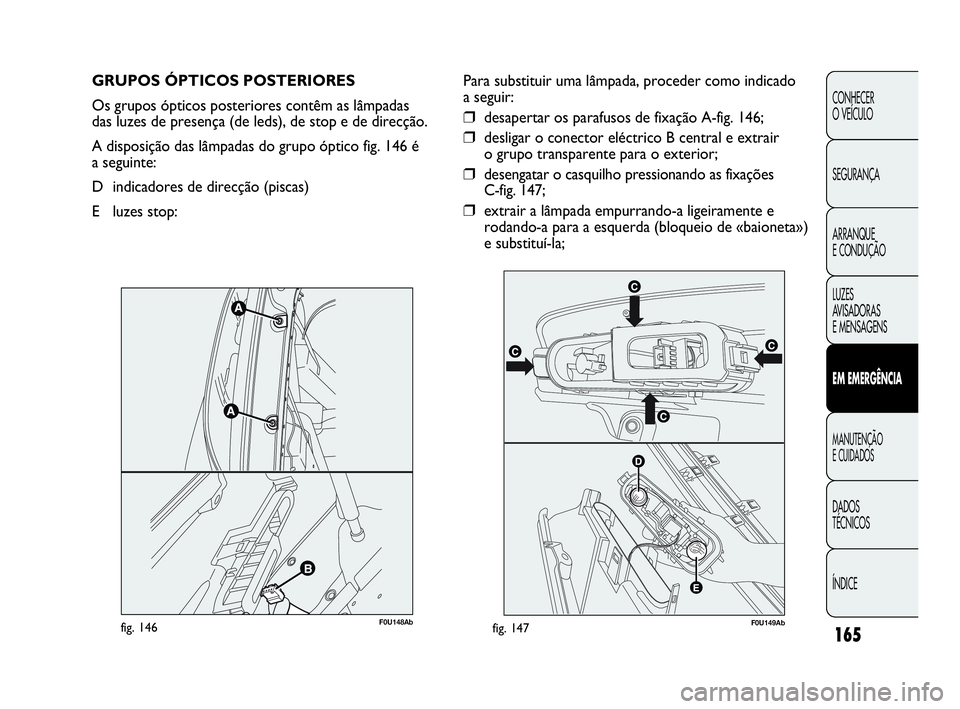

GRUPOS ÓPTICOS POSTERIORES
Os grupos ópticos posteriores contêm as lâmpadas
das luzes de presença (de leds), de stop e de direcção.
A disposição das lâmpadas do grupo óptico fig. 146 é
a seguinte:
D indicadores de direcção (piscas)
E luzes stop:
F0U148Abfig. 146F0U149Abfig. 147
Para substituir uma lâmpada, proceder como indicado
a seguir:
❒desapertar os parafusos de fixação A-fig. 146;
❒desligar o conector eléctrico B central e extrair
o grupo transparente para o exterior;
❒desengatar o casquilho pressionando as fixações
C-fig. 147;
❒extrair a lâmpada empurrando-a ligeiramente e
rodando-a para a esquerda (bloqueio de «baioneta»)
e substituí-la;
151-182 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:53 Pagina 165

166
CONHECER
O VEÍCULO
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO
E CUIDADOS
DADOS
TÉCNICOS
ÍNDICE

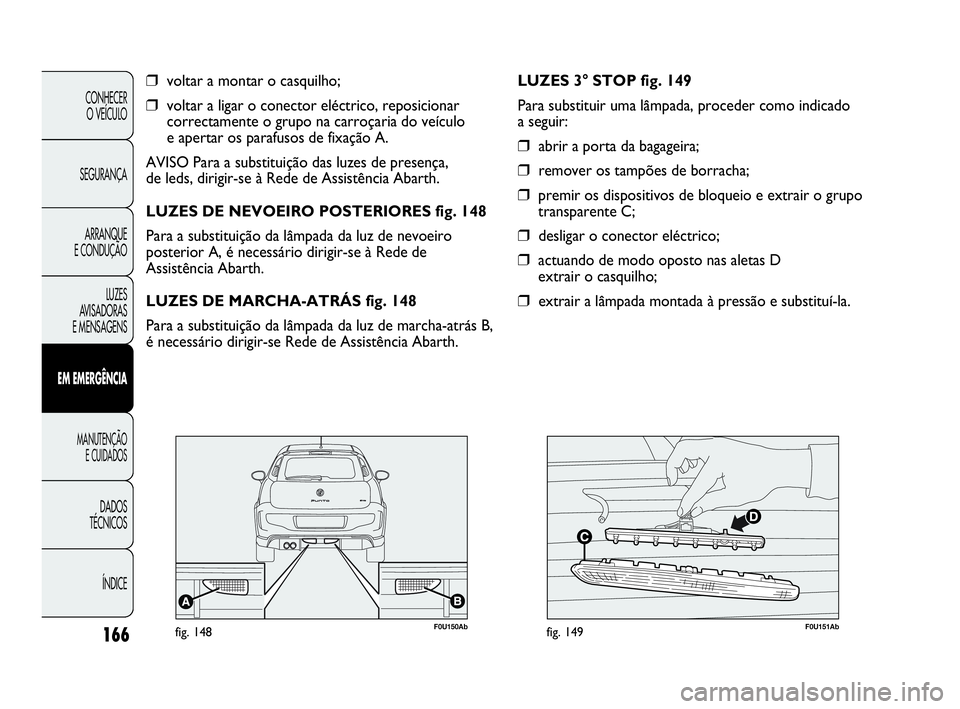

❒voltar a montar o casquilho;
❒voltar a ligar o conector eléctrico, reposicionar
correctamente o grupo na carroçaria do veículo
e apertar os parafusos de fixação A.
AVISO Para a substituição das luzes de presença,
de leds, dirigir-se à Rede de Assistência Abarth.
LUZES DE NEVOEIRO POSTERIORES fig. 148
Para a substituição da lâmpada da luz de nevoeiro
posterior A, é necessário dirigir-se à Rede de
Assistência Abarth.
LUZES DE MARCHA-ATRÁS fig. 148
Para a substituição da lâmpada da luz de marcha-atrás B,
é necessário dirigir-se Rede de Assistência Abarth.
F0U150Abfig. 148F0U151Abfig. 149
LUZES 3° STOP fig. 149
Para substituir uma lâmpada, proceder como indicado
a seguir:
❒abrir a porta da bagageira;
❒remover os tampões de borracha;
❒premir os dispositivos de bloqueio e extrair o grupo
transparente C;
❒desligar o conector eléctrico;
❒actuando de modo oposto nas aletas D
extrair o casquilho;
❒extrair a lâmpada montada à pressão e substituí-la.
151-182 GPUNTO EVO Abarth PT 2ed 10-11-2010 8:53 Pagina 166
