GESCHWINDIGKEITSREGLER
(CRUISE CONTROL)(grün)
(für Versionen/Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder ausgehen.
Die Kontrollleuchte schaltet sich ein, wenn der
Einstellring des Cruise-Control auf Position ON gestellt
wird.
Das Display zeigt die dafür vorgesehene Meldung.
Ü
FERNLICHT (blau)
Die Kontrollleuchte schaltet sich beim
Einschalten des Fernlichts ein.
1
NEBELSCHLUSSLEUCHTE
(bernsteingelb)
Die Kontrollleuchte schaltet sich ein, wenn
die Nebelschlussleuchte eingeschaltet ist.
4
TÜREN NICHT RICHTIG
GESCHLOSSEN (rot)
Das Symbol erscheint auf dem Display, wenn
eine oder mehrere Türen oder die Hecktüren nicht
richtig geschlossen sind.
Das Display zeigt die entsprechende Mitteilung.
Bei offenen Türen und fahrendem Fahrzeug ertönt ein
akustisches Signal.
´
UNZUREICHENDER
MOTORÖLSTAND (rot)
Das Symbol wird auf dem Display angezeigt,
sobald der Ölstand unter den vorgeschriebenen
Mindeststand absinkt. Stellen Sie den korrekten
Motorölstand wieder her (siehe „Kontrolle der
Füllstände“ im Kapitel „Wartung und Pflege“).
Das Display zeigt die entsprechende Mitteilung.
k
ALLGEMEINE FEHLERMELDUNG
(bernsteingelb)
Fehler des Motoröldrucksensors
Das Symbol wird auf dem Display angezeigt, wenn eine
Störung am Öldrucksensor ermittelt wird. Wenden Sie
sich bitte umgehend an das Abarth-Kundendienstnetz,
um die Störung beseitigen zu lassen.
è
ELEKTRISCHE LENKUNG DEFEKT
(rot)
Wenn dieses Symbol auf dem Display erscheint,
steht die elektrische Servolenkung nicht zur Verfügung
und die auf das Lenkrad anzuwendende Kraft erhöht
sich, obwohl die Möglichkeit zum Lenken noch besteht.
Bitte wenden Sie sich an das Abarth-Kundendienstnetz.
Das Display zeigt die entsprechende Mitteilung.
g
141-150 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:37 Pagina 147

148
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

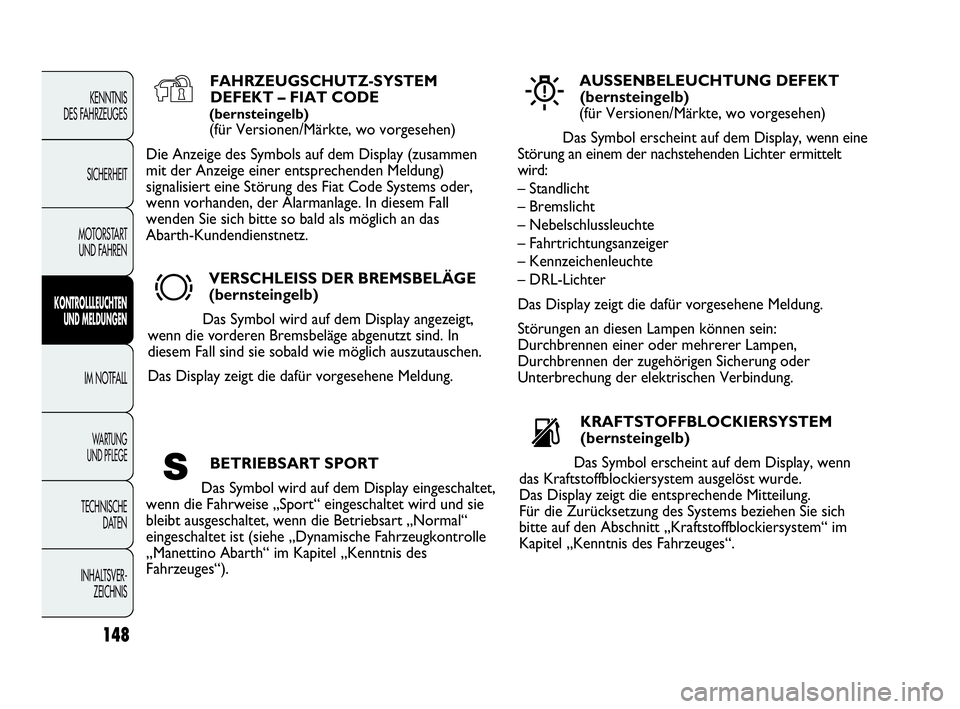

FAHRZEUGSCHUTZ-SYSTEM
DEFEKT – FIAT CODE
(bernsteingelb)
(für Versionen/Märkte, wo vorgesehen)
Die Anzeige des Symbols auf dem Display (zusammen
mit der Anzeige einer entsprechenden Meldung)
signalisiert eine Störung des Fiat Code Systems oder,
wenn vorhanden, der Alarmanlage. In diesem Fall
wenden Sie sich bitte so bald als möglich an das
Abarth-Kundendienstnetz.
Y
VERSCHLEISS DER BREMSBELÄGE
(bernsteingelb)
Das Symbol wird auf dem Display angezeigt,
wenn die vorderen Bremsbeläge abgenutzt sind. In
diesem Fall sind sie sobald wie möglich auszutauschen.
Das Display zeigt die dafür vorgesehene Meldung.
d
AUSSENBELEUCHTUNG DEFEKT
(bernsteingelb)
(für Versionen/Märkte, wo vorgesehen)
Das Symbol erscheint auf dem Display, wenn eine
Störung an einem der nachstehenden Lichter ermittelt
wird:
– Standlicht
– Bremslicht
– Nebelschlussleuchte
– Fahrtrichtungsanzeiger
– Kennzeichenleuchte
– DRL-Lichter
Das Display zeigt die dafür vorgesehene Meldung.
Störungen an diesen Lampen können sein:
Durchbrennen einer oder mehrerer Lampen,
Durchbrennen der zugehörigen Sicherung oder
Unterbrechung der elektrischen Verbindung.
W
KRAFTSTOFFBLOCKIERSYSTEM
(bernsteingelb)
Das Symbol erscheint auf dem Display, wenn
das Kraftstoffblockiersystem ausgelöst wurde.
Das Display zeigt die entsprechende Mitteilung.
Für die Zurücksetzung des Systems beziehen Sie sich
bitte auf den Abschnitt „Kraftstoffblockiersystem“ im
Kapitel „Kenntnis des Fahrzeuges“.
s
BETRIEBSART SPORT
Das Symbol wird auf dem Display eingeschaltet,
wenn die Fahrweise „Sport“ eingeschaltet wird und sie
bleibt ausgeschaltet, wenn die Betriebsart „Normal“
eingeschaltet ist (siehe „Dynamische Fahrzeugkontrolle
„Manettino Abarth“ im Kapitel „Kenntnis des
Fahrzeuges“).S
141-150 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:37 Pagina 148

149
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

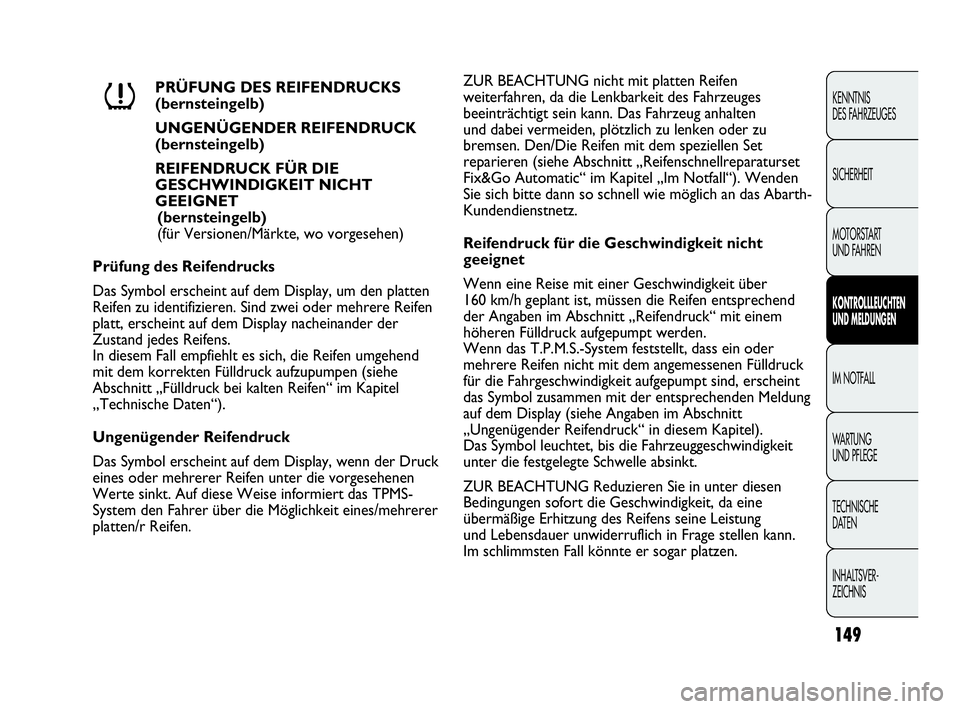

PRÜFUNG DES REIFENDRUCKS
(bernsteingelb)
UNGENÜGENDER REIFENDRUCK
(bernsteingelb)
REIFENDRUCK FÜR DIE
GESCHWINDIGKEIT NICHT
GEEIGNET
(bernsteingelb)
(für Versionen/Märkte, wo vorgesehen)
Prüfung des Reifendrucks
Das Symbol erscheint auf dem Display, um den platten
Reifen zu identifizieren. Sind zwei oder mehrere Reifen
platt, erscheint auf dem Display nacheinander der
Zustand jedes Reifens.
In diesem Fall empfiehlt es sich, die Reifen umgehend
mit dem korrekten Fülldruck aufzupumpen (siehe
Abschnitt „Fülldruck bei kalten Reifen“ im Kapitel
„Technische Daten“).
Ungenügender Reifendruck
Das Symbol erscheint auf dem Display, wenn der Druck
eines oder mehrerer Reifen unter die vorgesehenen
Werte sinkt. Auf diese Weise informiert das TPMS-
System den Fahrer über die Möglichkeit eines/mehrerer
platten/r Reifen.
n
ZUR BEACHTUNG nicht mit platten Reifen
weiterfahren, da die Lenkbarkeit des Fahrzeuges
beeinträchtigt sein kann. Das Fahrzeug anhalten
und dabei vermeiden, plötzlich zu lenken oder zu
bremsen. Den/Die Reifen mit dem speziellen Set
reparieren (siehe Abschnitt „Reifenschnellreparaturset
Fix&Go Automatic“ im Kapitel „Im Notfall“). Wenden
Sie sich bitte dann so schnell wie möglich an das Abarth-
Kundendienstnetz.
Reifendruck für die Geschwindigkeit nicht
geeignet
Wenn eine Reise mit einer Geschwindigkeit über
160 km/h geplant ist, müssen die Reifen entsprechend
der Angaben im Abschnitt „Reifendruck“ mit einem
höheren Fülldruck aufgepumpt werden.
Wenn das T.P.M.S.-System feststellt, dass ein oder
mehrere Reifen nicht mit dem angemessenen Fülldruck
für die Fahrgeschwindigkeit aufgepumpt sind, erscheint
das Symbol zusammen mit der entsprechenden Meldung
auf dem Display (siehe Angaben im Abschnitt
„Ungenügender Reifendruck“ in diesem Kapitel).
Das Symbol leuchtet, bis die Fahrzeuggeschwindigkeit
unter die festgelegte Schwelle absinkt.
ZUR BEACHTUNG Reduzieren Sie in unter diesen
Bedingungen sofort die Geschwindigkeit, da eine
übermäßige Erhitzung des Reifens seine Leistung
und Lebensdauer unwiderruflich in Frage stellen kann.
Im schlimmsten Fall könnte er sogar platzen.
141-150 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:37 Pagina 149

150
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS

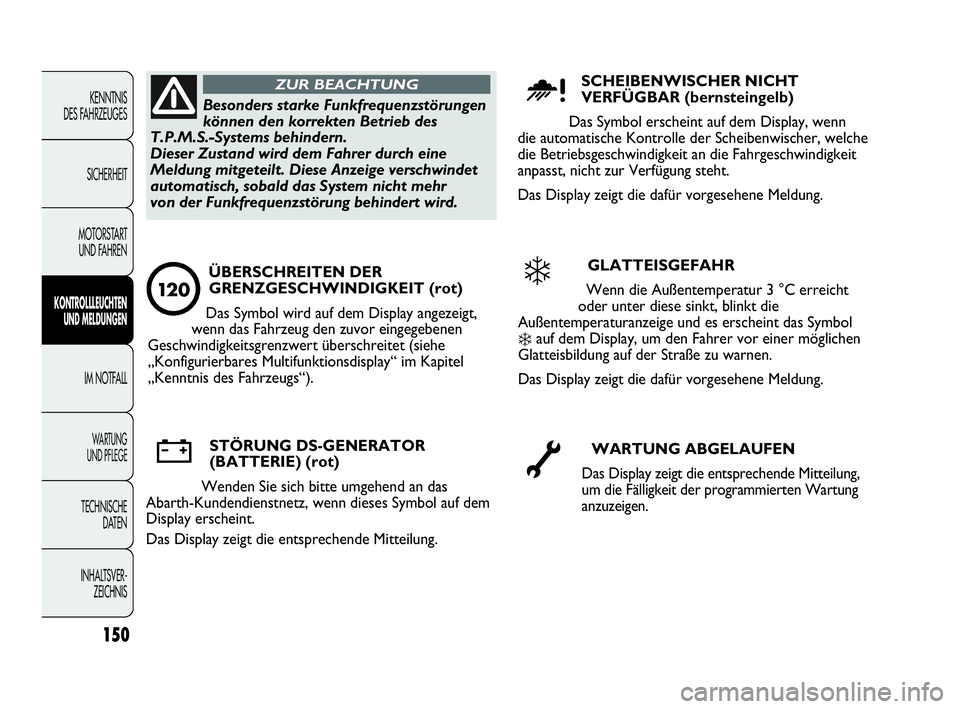

Besonders starke Funkfrequenzstörungen
können den korrekten Betrieb des
T.P.M.S.-Systems behindern.
Dieser Zustand wird dem Fahrer durch eine
Meldung mitgeteilt. Diese Anzeige verschwindet
automatisch, sobald das System nicht mehr
von der Funkfrequenzstörung behindert wird.
ZUR BEACHTUNGSCHEIBENWISCHER NICHT
VERFÜGBAR (bernsteingelb)
Das Symbol erscheint auf dem Display, wenn
die automatische Kontrolle der Scheibenwischer, welche
die Betriebsgeschwindigkeit an die Fahrgeschwindigkeit
anpasst, nicht zur Verfügung steht.
Das Display zeigt die dafür vorgesehene Meldung.
u
GLATTEISGEFAHR
Wenn die Außentemperatur 3 °C erreicht
oder unter diese sinkt, blinkt die
Außentemperaturanzeige und es erscheint das Symbol
❄auf dem Display, um den Fahrer vor einer möglichen
Glatteisbildung auf der Straße zu warnen.
Das Display zeigt die dafür vorgesehene Meldung.
❄
WARTUNG ABGELAUFEN
Das Display zeigt die entsprechende Mitteilung,
um die Fälligkeit der programmierten Wartung
anzuzeigen. õ
STÖRUNG DS-GENERATOR
(BATTERIE) (rot)
Wenden Sie sich bitte umgehend an das
Abarth-Kundendienstnetz, wenn dieses Symbol auf dem
Display erscheint.
Das Display zeigt die entsprechende Mitteilung.w
ÜBERSCHREITEN DER
GRENZGESCHWINDIGKEIT (rot)
Das Symbol wird auf dem Display angezeigt,
wenn das Fahrzeug den zuvor eingegebenen
Geschwindigkeitsgrenzwert überschreitet (siehe
„Konfigurierbares Multifunktionsdisplay“ im Kapitel
„Kenntnis des Fahrzeugs“).
12 0
141-150 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:37 Pagina 150

MOTORSTART
NOTSTART
Wenn die Kontrollleuchte
Yauf der Instrumententafel
mit Dauerlicht eingeschaltet bleibt, wenden Sie sich bitte
sofort an das Abarth-Kundendienstnetz.

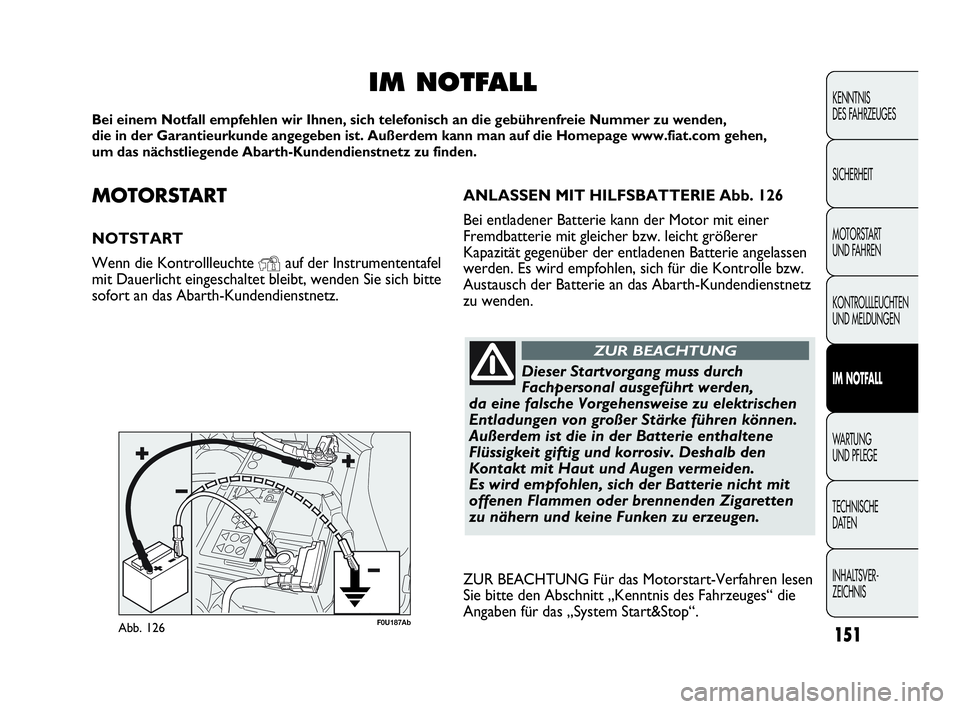

IM NOTFALL
Bei einem Notfall empfehlen wir Ihnen, sich telefonisch an die gebührenfreie Nummer zu wenden,
die in der Garantieurkunde angegeben ist. Außerdem kann man auf die Homepage www.fiat.com gehen,
um das nächstliegende Abarth-Kundendienstnetz zu finden.
Dieser Startvorgang muss durch
Fachpersonal ausgeführt werden,
da eine falsche Vorgehensweise zu elektrischen
Entladungen von großer Stärke führen können.
Außerdem ist die in der Batterie enthaltene
Flüssigkeit giftig und korrosiv. Deshalb den
Kontakt mit Haut und Augen vermeiden.
Es wird empfohlen, sich der Batterie nicht mit
offenen Flammen oder brennenden Zigaretten
zu nähern und keine Funken zu erzeugen.
ZUR BEACHTUNG
ZUR BEACHTUNG Für das Motorstart-Verfahren lesen
Sie bitte den Abschnitt „Kenntnis des Fahrzeuges“ die
Angaben für das „System Start&Stop“.
Abb. 126F0U187Ab
INHALTSVER-
ZEICHNIS TECHNISCHE
DATEN WA R T U N G
UND PFLEGE
IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT KENNTNIS
DES FAHRZEUGES
151
ANLASSEN MIT HILFSBATTERIE Abb. 126
Bei entladener Batterie kann der Motor mit einer
Fremdbatterie mit gleicher bzw. leicht größerer
Kapazität gegenüber der entladenen Batterie angelassen
werden. Es wird empfohlen, sich für die Kontrolle bzw.
Austausch der Batterie an das Abarth-Kundendienstnetz
zu wenden.
151-182 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:36 Pagina 151

INHALTSVER-
ZEICHNIS TECHNISCHE
DATEN WA R T U N G
UND PFLEGE
IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGENMOTORSTART
UND FAHRENSICHERHEITKENNTNIS
DES FAHRZEUGES
152
F0U128AbAbb. 127

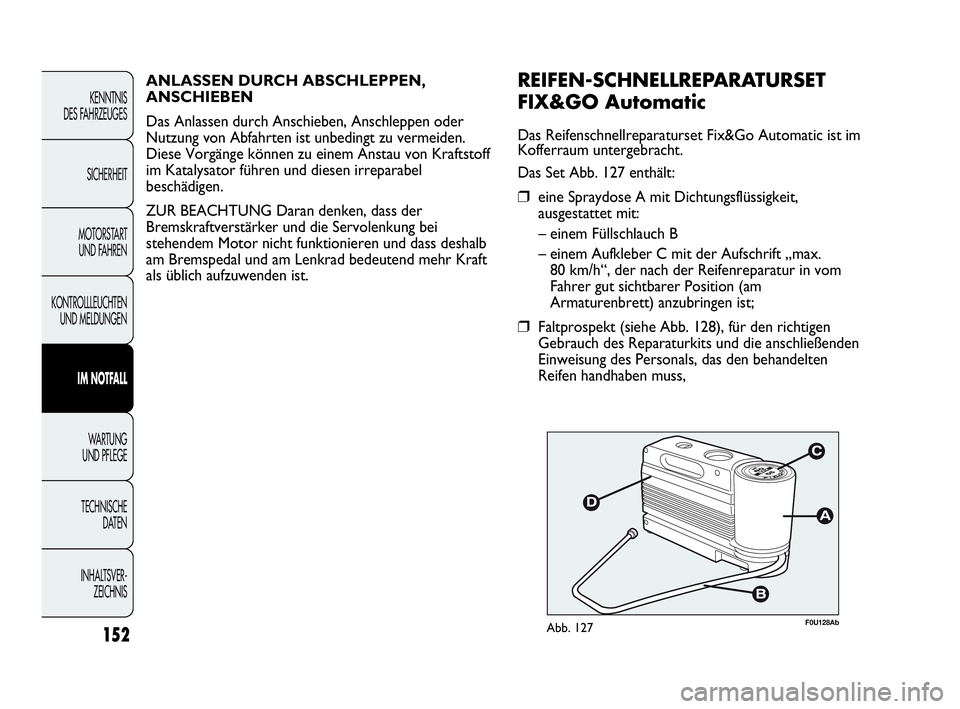

REIFEN-SCHNELLREPARATURSET
FIX&GO Automatic
Das Reifenschnellreparaturset Fix&Go Automatic ist im
Kofferraum untergebracht.
Das Set Abb. 127 enthält:
❒eine Spraydose A mit Dichtungsflüssigkeit,
ausgestattet mit:
– einem Füllschlauch B
– einem Aufkleber C mit der Aufschrift „max.
80 km/h“, der nach der Reifenreparatur in vom
Fahrer gut sichtbarer Position (am
Armaturenbrett) anzubringen ist;
❒Faltprospekt (siehe Abb. 128), für den richtigen
Gebrauch des Reparaturkits und die anschließenden
Einweisung des Personals, das den behandelten
Reifen handhaben muss, ANLASSEN DURCH ABSCHLEPPEN,
ANSCHIEBEN
Das Anlassen durch Anschieben, Anschleppen oder
Nutzung von Abfahrten ist unbedingt zu vermeiden.
Diese Vorgänge können zu einem Anstau von Kraftstoff
im Katalysator führen und diesen irreparabel
beschädigen.
ZUR BEACHTUNG Daran denken, dass der
Bremskraftverstärker und die Servolenkung bei
stehendem Motor nicht funktionieren und dass deshalb
am Bremspedal und am Lenkrad bedeutend mehr Kraft
als üblich aufzuwenden ist.
151-182 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:36 Pagina 152

INHALTSVER-
ZEICHNIS TECHNISCHE
DATEN WA R T U N G
UND PFLEGE
IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT KENNTNIS
DES FAHRZEUGES
153

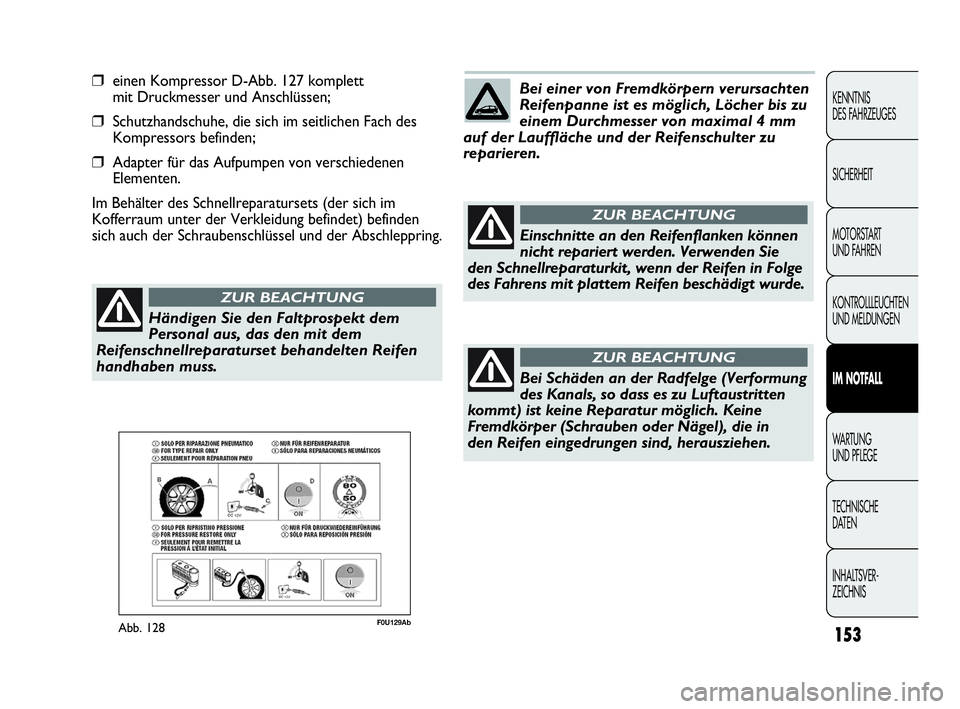

❒einen Kompressor D-Abb. 127 komplett
mit Druckmesser und Anschlüssen;
❒Schutzhandschuhe, die sich im seitlichen Fach des
Kompressors befinden;
❒Adapter für das Aufpumpen von verschiedenen
Elementen.
Im Behälter des Schnellreparatursets (der sich im
Kofferraum unter der Verkleidung befindet) befinden
sich auch der Schraubenschlüssel und der Abschleppring.
F0U129AbAbb. 128
Händigen Sie den Faltprospekt dem
Personal aus, das den mit dem
Reifenschnellreparaturset behandelten Reifen
handhaben muss.
ZUR BEACHTUNG
Bei einer von Fremdkörpern verursachten
Reifenpanne ist es möglich, Löcher bis zu
einem Durchmesser von maximal 4 mm
auf der Lauffläche und der Reifenschulter zu
reparieren.
Einschnitte an den Reifenflanken können
nicht repariert werden. Verwenden Sie
den Schnellreparaturkit, wenn der Reifen in Folge
des Fahrens mit plattem Reifen beschädigt wurde.
ZUR BEACHTUNG
Bei Schäden an der Radfelge (Verformung
des Kanals, so dass es zu Luftaustritten
kommt) ist keine Reparatur möglich. Keine
Fremdkörper (Schrauben oder Nägel), die in
den Reifen eingedrungen sind, herausziehen.
ZUR BEACHTUNG
151-182 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:36 Pagina 153

Verfallene Sprayflaschen ersetzen. Die
Flasche und die Dichtflüssigkeit nicht in
den Hausmüll werfen. sondern gemäß
den Vorgaben der nationalen und lokalen
Bestimmungen entsorgen.
INHALTSVER-
ZEICHNIS TECHNISCHE
DATEN WA R T U N G
UND PFLEGE
IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGENMOTORSTART
UND FAHRENSICHERHEITKENNTNIS
DES FAHRZEUGES
154
Die Sprayflasche enthält Ethylenglykol.
Der darin enthaltene Latex kann
allergische Reaktionen hervorrufen.
Beim Verschlucken giftig. Reizt die Augen.
Kann bei Einatmen und Berührung zu einer
Empfindlichkeitsreaktion führen. Den Kontakt
mit Augen, Haut und Kleidungsstücken
vermeiden. Bei einem Kontakt sofort mit
reichlich Wasser spülen. Bei Verschlucken keinen
Brechreiz auslösen, sondern den Mund ausspülen
und viel Wasser trinken. Sofort einen Arzt
aufsuchen. Von Kindern fern halten. Das Produkt
darf nicht von Asthmatikern verwendet werden.
Die Dämpfe während des Einleitens
und Absaugens nicht einatmen. Wenn allergische
Reaktionen auftreten, sofort einen Arzt
aufsuchen. Die Sprayflasche im entsprechenden
Fach fern von Wärmequellen aufbewahren.
Das Verfalldatum der Dichtflüssigkeit beachten.

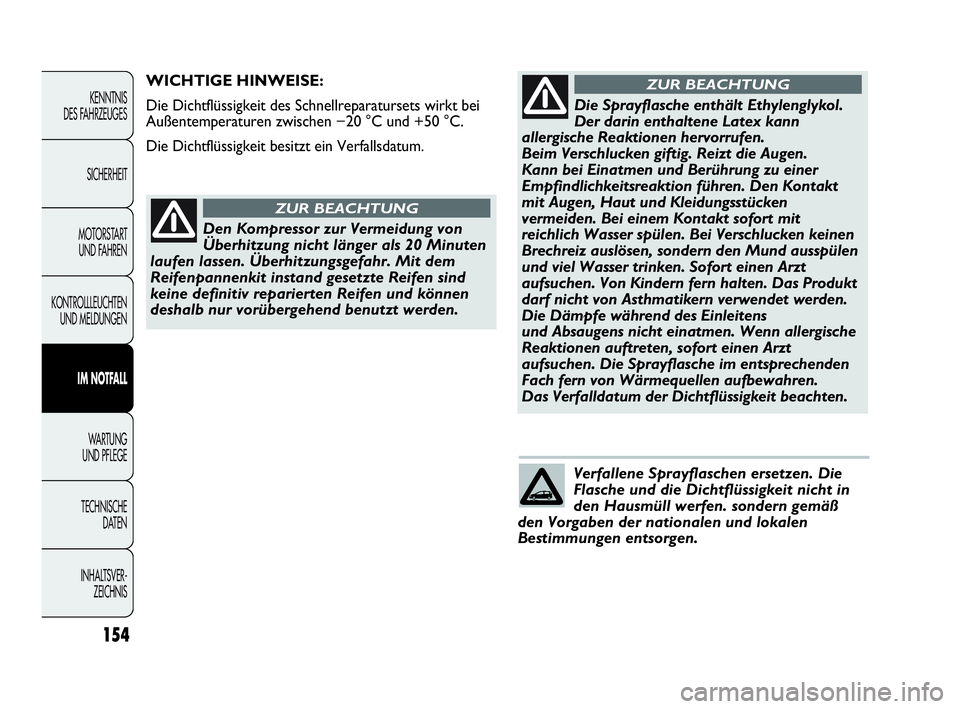

ZUR BEACHTUNGWICHTIGE HINWEISE:
Die Dichtflüssigkeit des Schnellreparatursets wirkt bei
Außentemperaturen zwischen −20 °C und +50 °C.
Die Dichtflüssigkeit besitzt ein Verfallsdatum.
Den Kompressor zur Vermeidung von
Überhitzung nicht länger als 20 Minuten
laufen lassen. Überhitzungsgefahr. Mit dem
Reifenpannenkit instand gesetzte Reifen sind
keine definitiv reparierten Reifen und können
deshalb nur vorübergehend benutzt werden.
ZUR BEACHTUNG
151-182 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:36 Pagina 154

F0U131AbAbb. 130F0U130AbAbb. 129

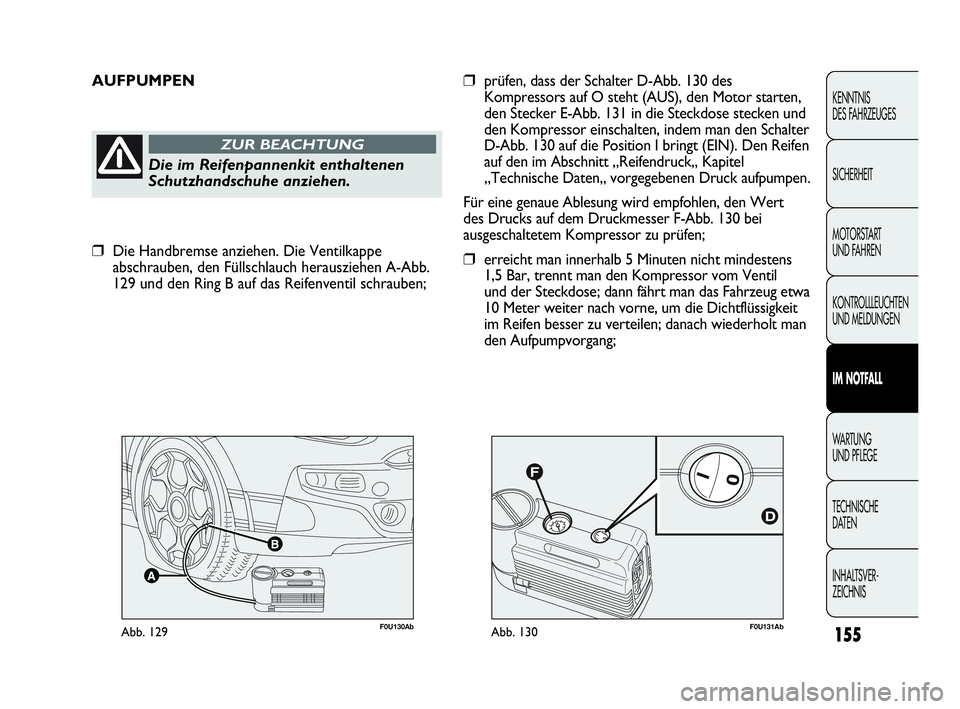

AUFPUMPEN
Die im Reifenpannenkit enthaltenen
Schutzhandschuhe anziehen.
ZUR BEACHTUNG
❒prüfen, dass der Schalter D-Abb. 130 des
Kompressors auf O steht (AUS), den Motor starten,
den Stecker E-Abb. 131 in die Steckdose stecken und
den Kompressor einschalten, indem man den Schalter
D-Abb. 130 auf die Position I bringt (EIN). Den Reifen
auf den im Abschnitt „Reifendruck„ Kapitel
„Technische Daten„ vorgegebenen Druck aufpumpen.
Für eine genaue Ablesung wird empfohlen, den Wert
des Drucks auf dem Druckmesser F-Abb. 130 bei
ausgeschaltetem Kompressor zu prüfen;
❒erreicht man innerhalb 5 Minuten nicht mindestens
1,5 Bar, trennt man den Kompressor vom Ventil
und der Steckdose; dann fährt man das Fahrzeug etwa
10 Meter weiter nach vorne, um die Dichtflüssigkeit
im Reifen besser zu verteilen; danach wiederholt man
den Aufpumpvorgang;
INHALTSVER-
ZEICHNIS TECHNISCHE
DATEN WA R T U N G
UND PFLEGE
IM NOTFALL
KONTROLLLEUCHTEN
UND MELDUNGEN MOTORSTART
UND FAHREN SICHERHEIT KENNTNIS
DES FAHRZEUGES
155
❒Die Handbremse anziehen. Die Ventilkappe
abschrauben, den Füllschlauch herausziehen A-Abb.
129 und den Ring B auf das Reifenventil schrauben;
151-182 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:36 Pagina 155

156
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WA R T U N G
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
F0U133AbAbb. 132

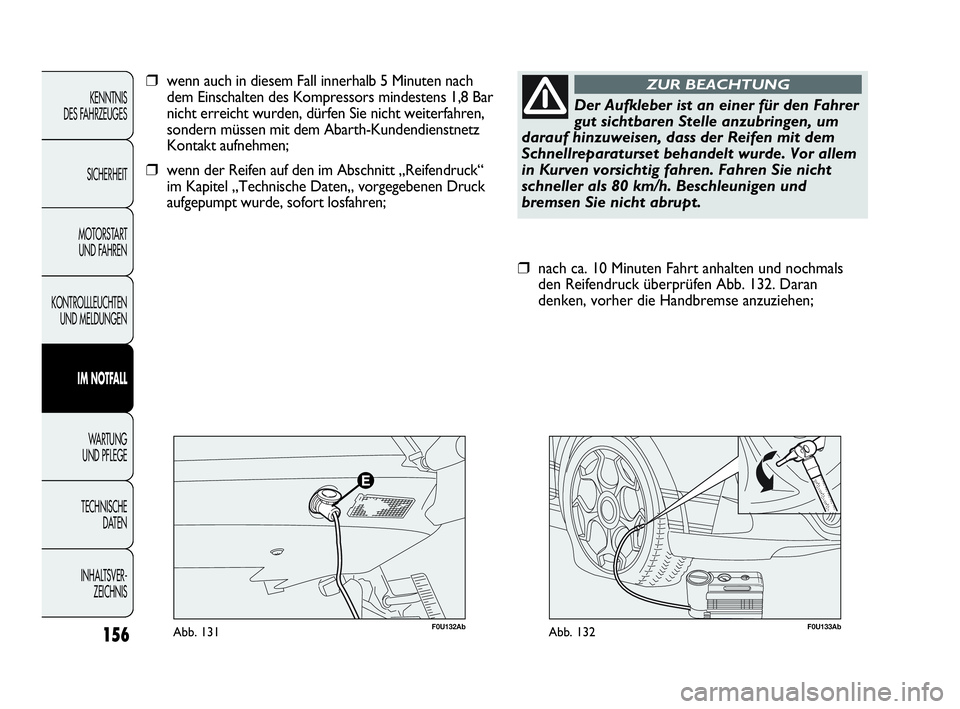

❒nach ca. 10 Minuten Fahrt anhalten und nochmals
den Reifendruck überprüfen Abb. 132. Daran
denken, vorher die Handbremse anzuziehen;
Der Aufkleber ist an einer für den Fahrer
gut sichtbaren Stelle anzubringen, um
darauf hinzuweisen, dass der Reifen mit dem
Schnellreparaturset behandelt wurde. Vor allem
in Kurven vorsichtig fahren. Fahren Sie nicht
schneller als 80 km/h. Beschleunigen und
bremsen Sie nicht abrupt.
ZUR BEACHTUNG
F0U132AbAbb. 131
❒wenn auch in diesem Fall innerhalb 5 Minuten nach
dem Einschalten des Kompressors mindestens 1,8 Bar
nicht erreicht wurden, dürfen Sie nicht weiterfahren,
sondern müssen mit dem Abarth-Kundendienstnetz
Kontakt aufnehmen;
❒wenn der Reifen auf den im Abschnitt „Reifendruck“
im Kapitel „Technische Daten„ vorgegebenen Druck
aufgepumpt wurde, sofort losfahren;
151-182 GPUNTO EVO Abarth DE 2ed 10-11-2010 8:36 Pagina 156
